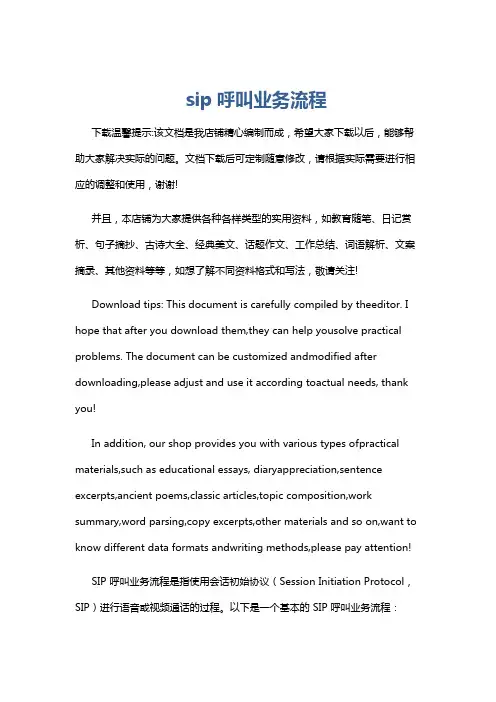

sip呼叫业务流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!SIP 呼叫业务流程是指使用会话初始协议（Session Initiation Protocol，SIP）进行语音或视频通话的过程。

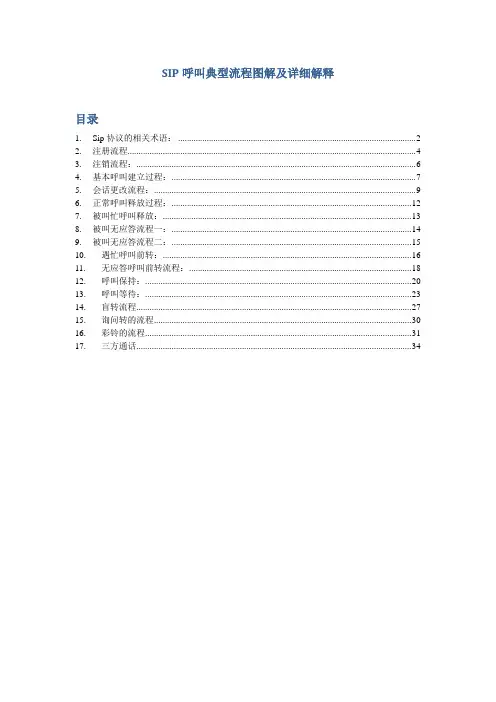

SIP呼叫典型流程图解及详细解释目录1.Sip协议的相关术语： (2)2.注册流程 (4)3.注销流程： (6)4.基本呼叫建立过程： (7)5.会话更改流程： (9)6.正常呼叫释放过程： (12)7.被叫忙呼叫释放： (13)8.被叫无应答流程一： (14)9.被叫无应答流程二： (15)10.遇忙呼叫前转： (16)11.无应答呼叫前转流程： (18)12.呼叫保持： (20)13.呼叫等待： (23)14.盲转流程 (27)15.询问转的流程 (30)16.彩铃的流程 (31)17.三方通话 (34)1.Sip协议的相关术语：A拨打B,A到proxy是一个session，一个dialog，proxy到b是另一个dialog，有另一个session name。
Invite，ack，bye，option，update，cancel消息，每发一个就是一个事务。
每发一个请求，cseq加1，但cancel，ack，bye请求的cseq同invite的cseq。
Callid，from tag，to tag标识一次对话。
Invite消息中有from tag，没有to tag，100 trying应答也没有to tag。
被叫发的bye 中from，to的tag和180和200ok的值。
每个事务用via字段里的branch的值来区分，invite到200ok之间属于一个事务，bye是另一事务。
语音流，被叫收到ack后发一个rtp流。
2.注册流程3.注销流程：终端代理代理服务器REGISTER (1)200 OK (4)标题（1） 终端向代理服务器送Register 消息注销，其头中expire 字段置0。
（2） 代理服务器收到后回送200 OK 响应，并将数据库中的用户有关信息注销。
4.基本呼叫建立过程：5.会话更改流程：用户代理服务端用户代理客户端通话 (1)Invite (2)200 OK (3)ACK (4)标题（2） 用户代理服务端向用户代理客户端发送Inivte消息,带有新的SDP协商信息。

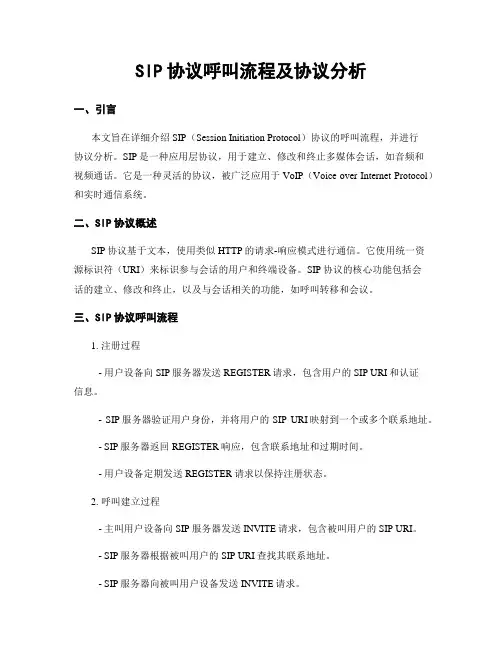

SIP协议呼叫流程及协议分析一、协议概述SIP（Session Initiation Protocol）是一种基于文本的应用层协议，用于建立、修改和终止多媒体会话，如语音和视频通话。
它是互联网工程任务组（IETF）的标准协议，广泛应用于VoIP（Voice over IP）和实时通信领域。
本文将详细介绍SIP 协议的呼叫流程及协议分析。
二、SIP协议呼叫流程1. 注册过程SIP协议中，用户需要先进行注册才能参与呼叫流程。
注册过程主要包括以下步骤：a. 用户向SIP服务器发送注册请求（REGISTER）。
b. SIP服务器验证用户身份，并返回注册成功响应（200 OK）。
c. 用户收到注册成功响应后，完成注册过程。
2. 呼叫建立过程SIP协议中，呼叫建立过程主要包括以下步骤：a. 主叫用户向SIP服务器发送呼叫请求（INVITE），包括被叫用户的SIP地址。
b. SIP服务器根据被叫用户的SIP地址，向被叫用户发送呼叫请求。
c. 被叫用户收到呼叫请求后，可以选择接听或拒绝。
接听则向SIP服务器发送接听响应（200 OK），拒绝则发送拒绝响应（4xx或6xx）。
d. SIP服务器将接听响应转发给主叫用户，建立起主叫用户与被叫用户之间的媒体通道。
3. 呼叫修改过程SIP协议中，呼叫修改过程主要包括以下步骤：a. 呼叫过程中，主叫用户或被叫用户可以发送修改请求（UPDATE）来修改呼叫的参数，如音频编解码器、媒体传输协议等。
b. SIP服务器将修改请求转发给另一方用户，并等待对方的修改响应。
c. 对方用户收到修改请求后，可以接受或拒绝。
接受则发送修改响应（200 OK），拒绝则发送拒绝响应（4xx或6xx）。
d. SIP服务器将修改响应转发给发起修改请求的用户，完成呼叫修改过程。
4. 呼叫终止过程SIP协议中，呼叫终止过程主要包括以下步骤：a. 呼叫过程中，任一方用户可以发送终止请求（BYE）来结束呼叫。
SIP呼叫典型流程图解及详细解释目录1.Sip协议的相关术语： (2)2.注册流程 (4)3.注销流程： (6)4.基本呼叫建立过程： (7)5.会话更改流程： (9)6.正常呼叫释放过程： (12)7.被叫忙呼叫释放： (13)8.被叫无应答流程一： (14)9.被叫无应答流程二： (15)10.遇忙呼叫前转： (16)11.无应答呼叫前转流程： (18)12.呼叫保持： (20)13.呼叫等待： (23)14.盲转流程 (27)15.询问转的流程 (30)16.彩铃的流程 (31)17.三方通话 (34)1.Sip协议的相关术语：A拨打B,A到proxy是一个session，一个dialog，proxy到b是另一个dialog，有另一个session name。
Invite，ack，bye，option，update，cancel消息，每发一个就是一个事务。
每发一个请求，cseq加1，但cancel，ack，bye请求的cseq同invite的cseq。
Callid，from tag，to tag标识一次对话。
Invite消息中有from tag，没有to tag，100 trying应答也没有to tag。
被叫发的bye 中from，to的tag和180和200ok的值。
每个事务用via字段里的branch的值来区分，invite到200ok之间属于一个事务，bye是另一事务。
语音流，被叫收到ack后发一个rtp流。
2.注册流程3.注销流程：终端代理代理服务器REGISTER (1)200 OK (4)标题（1） 终端向代理服务器送Register 消息注销，其头中expire 字段置0。
（2） 代理服务器收到后回送200 OK 响应，并将数据库中的用户有关信息注销。
4.基本呼叫建立过程：5.会话更改流程：用户代理服务端用户代理客户端通话 (1)Invite (2)200 OK (3)ACK (4)标题（2） 用户代理服务端向用户代理客户端发送Inivte消息,带有新的SDP协商信息。
sip呼叫流程SIP呼叫流程。
SIP（Session Initiation Protocol）是一种基于文本的应用层控制协议，用于创建、修改和终止多媒体会话，如IP电话、多媒体会议、即时消息等。
在SIP协议中，呼叫流程是非常重要的，它决定了用户之间通信的建立和终止过程。
下面我们将详细介绍SIP呼叫流程的各个阶段。
1. 注册。
SIP注册是指用户向服务器注册自己的位置信息，以便其他用户可以找到并与之通信。
当用户使用SIP客户端登录时，客户端会向SIP服务器发送注册请求，其中包含用户的身份信息和位置信息。
SIP服务器将用户的信息存储在注册表中，以便其他用户可以查询到这些信息。
2. 呼叫建立。
当用户A要呼叫用户B时，SIP客户端A会向SIP服务器发送呼叫请求，请求服务器帮助建立与用户B的通信。
服务器会查询用户B的位置信息，并将呼叫请求转发给用户B。
用户B的客户端接收到呼叫请求后，可以选择接受或拒绝呼叫。
3. 会话描述。
一旦呼叫被接受，SIP客户端A和B之间就会开始交换会话描述信息，这些信息包括媒体类型、编解码器、媒体传输地址等。
客户端A和B会通过SDP（Session Description Protocol）来交换这些信息，以便彼此能够理解对方的媒体能力和需求。
4. 媒体传输。
在会话描述完成后，客户端A和B就可以开始进行媒体传输，如音频、视频等。
它们会通过RTP（Real-time Transport Protocol）来传输媒体数据，并通过RTCP（RTP Control Protocol）来进行媒体控制和反馈。
5. 呼叫终止。
当通话结束时，SIP客户端A或B会向SIP服务器发送呼叫终止请求，请求服务器帮助结束通话。
服务器会向对方发送呼叫终止通知，以便对方可以释放资源并结束通话。
总结。
SIP呼叫流程包括注册、呼叫建立、会话描述、媒体传输和呼叫终止等阶段，它们共同构成了一个完整的SIP通话过程。
了解SIP呼叫流程对于理解SIP协议和实现SIP应用非常重要，希望本文能够帮助您更好地理解SIP呼叫流程。
SIP 交互流程一、SIP(Session Initiation Protocol)会话初始协议（Session Initiation Protocol）是一种信令协议，用于初始、管理和终止网络中的语音和视频会话，具体地说就是用来生成、修改和终结一个或多个参与者之间的会话。
SIP的业务模式是一个点对点协议，其中有两个要素——SIP用户代理和SIP 网络服务器。
用户代理是呼叫的终端系统元素，而SIP服务器是处理与多个呼叫相关联信令的网络设备。
用户代理本身具有一客户机元素（用户代理客户机UAC）和一服务器元素（用户代理服务器UAS）。
客户机元素初始呼叫而服务器元素应答呼叫。
这允许点到点的呼叫通过客户机-服务器协议来完成。
下图是SIP业务的网络结构和各个参与者的关系。
SIP是互联网工程任务组（IETF）多媒体数据和控制体系结构的一个组成部分，因此它与IETF的许多其他协议都有联系，例如RTP（实时传输协议）和SDP协议。
SIP与许多其它的协议协同工作，仅仅涉及通信会话的信令部分(control message)。
SIP报文内容传送会话描述协议(SDP)，SDP协议描述了会话所使用流媒体细节，如：使用哪个IP端口，采用哪种编解码器等等。
SIP的一个典型用途是：SIP“会话”传输一些简单的经过封包的实时传输协议流。
RTP本身才是语音或视频的载体二、业务流程和协议流程这里介绍了注册和呼叫流程，其他场景需要了解，博客地址，比较详细。
并有场景的抓包截图等。
SIP协议也是简单的讲解请求和应答消息种类，和各个头域讲解，详细的SIP协议请查看文档rfc3261。
1．注册流程：注册流程图如下图，举例用sip客户端在机器上，以1001号码，向上的Freeswitch 注册。
抓包截图如下图客户端第一次发送的REGISTER包体内容如下图， expries=3600服务器返回的401包体内容如下图客户端带着验证信息项服务器发送REGISTER包体内容如下图服务器给客户端返回注册成功200OK包体内容如下图2．注销流程：客户端注销如下图，举例用上的SIP客户端注销。

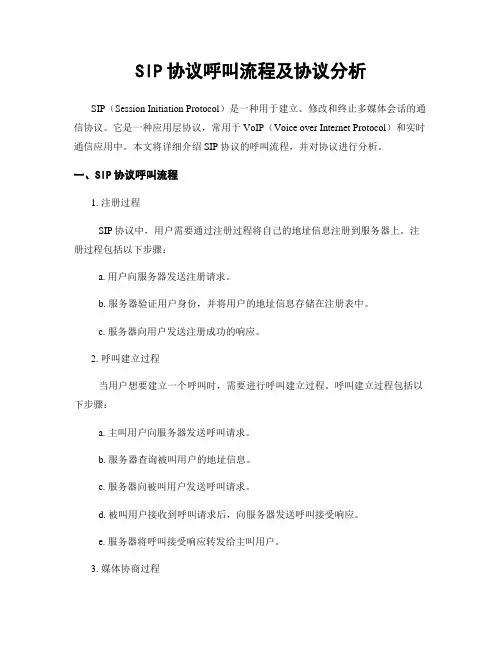

SIP协议呼叫流程及协议分析SIP（Session Initiation Protocol）是一种用于建立、修改和终止多媒体会话的通信协议。
它是一种应用层协议，常用于VoIP（Voice over Internet Protocol）和实时通信应用中。
本文将详细介绍SIP协议的呼叫流程，并对协议进行分析。
一、SIP协议呼叫流程1. 注册过程SIP协议中，用户需要通过注册过程将自己的地址信息注册到服务器上。
注册过程包括以下步骤：a. 用户向服务器发送注册请求。
b. 服务器验证用户身份，并将用户的地址信息存储在注册表中。
c. 服务器向用户发送注册成功的响应。
2. 呼叫建立过程当用户想要建立一个呼叫时，需要进行呼叫建立过程。
呼叫建立过程包括以下步骤：a. 主叫用户向服务器发送呼叫请求。
b. 服务器查询被叫用户的地址信息。
c. 服务器向被叫用户发送呼叫请求。
d. 被叫用户接收到呼叫请求后，向服务器发送呼叫接受响应。
e. 服务器将呼叫接受响应转发给主叫用户。
3. 媒体协商过程在呼叫建立成功后，主叫用户和被叫用户需要进行媒体协商，确定使用的编解码器、媒体格式等。
媒体协商过程包括以下步骤：a. 主叫用户向被叫用户发送媒体协商请求。
b. 被叫用户接收到媒体协商请求后，向主叫用户发送媒体协商响应。
c. 主叫用户接收到媒体协商响应后，双方根据协商结果进行媒体流传输。
4. 呼叫结束过程当呼叫结束时，需要进行呼叫结束过程。
呼叫结束过程包括以下步骤：a. 用户向服务器发送呼叫结束请求。
b. 服务器向对应的用户发送呼叫结束响应。
c. 用户接收到呼叫结束响应后，结束呼叫。
二、SIP协议分析1. SIP消息格式SIP协议使用文本格式的消息进行通信，消息格式如下：a. 请求消息格式：请求行 + 头部字段 + 空行 + 消息体。
b. 响应消息格式：状态行 + 头部字段 + 空行 + 消息体。
2. SIP地址SIP地址用于标识用户和服务器的位置，格式为"sip:user@domain"。
成功的SIP用户呼叫流程在同一SoftX3000控制下的两个SIP用户之间的成功呼叫，SIP PhoneA为主叫，SIP PhoneB为被叫，主叫先挂机；图3-6 SIP实体之间的SIP呼叫流程(1)事件1：SIP PhoneA发INVITE请求到MGC，请求MGC邀请SIP PhoneB加入会话。
(2)事件2：MGC给SIP PhoneA回100 Trying表示已经接收到请求消息，(3)事件3：MGC给SIP PhoneA发407 Proxy Authentication Required响应，表明MGC端要求对用户进行认证，(4)事件4：SIP PhoneA发ACK消息给MGC，证实已经收到MGC对于INVITE请求的最终响应。
(5)事件5：SIP PhoneA重新发INVITE请求到SoftX3000。
(6)事件6：MGC给SIP PhoneA回100 Trying表示已经接收到请求消息，(7)事件7：MGC向SIP PhoneB发INVITE消息，请求SIP PhoneB加入会话。
并且通过该INVITE请求消息携带SIP PhoneA的会话描述给SIPPhoneB。
(8)事件8：SIP PhoneB给MGC回100 Trying表示已经接收到请求消息，(9)事件9：SIP PhoneB振铃，并回180 Ringing响应通知MGC。
(10)事件10：MGC回180 Ringing响应给SIP PhoneA，SIP PhoneA听回铃音。
(11)事件11：SIP PhoneB给MGC回200 OK响应表示其发过来的INVITE请求已经被成功接受、处理。
(12)事件12：MGC给SIP PhoneA回200 OK响应表示其发过来的INVITE请求已经被成功接受、处理，并且将SIP PhoneB的会话描述传送给SIP PhoneA。
(13)事件13：SIP PhoneA发ACK消息给MGC，证实已经收到MGC对于INVITE请求的最终响应。
SIP呼叫典型流程图解及详细解释模板1SIP呼叫典型流程图解及详细解释目录1. Sip协议的相关术语: ............................................... 错误!未定义书签。
2. 注册流程.................................................................... 错误!未定义书签。
3. 注销流程: ................................................................. 错误!未定义书签。
4. 基本呼叫建立过程: ................................................. 错误!未定义书签。
5. 会话更改流程: ......................................................... 错误!未定义书签。
6. 正常呼叫释放过程: ................................................. 错误!未定义书签。
7. 被叫忙呼叫释放: ..................................................... 错误!未定义书签。
8. 被叫无应答流程一: ................................................. 错误!未定义书签。
9. 被叫无应答流程二: ................................................. 错误!未定义书签。
10. 遇忙呼叫前转: ...................................................... 错误!未定义书签。
11. 无应答呼叫前转流程: .......................................... 错误!未定义书签。
