实验名称:薄透镜焦距的测量
实验目的:
a .学会简单光学系统的共轴调节;
b .掌握几种测量薄透镜焦距的方法。
实验仪器:
光具座及配件、凸透镜、凹透镜、平面反射镜。

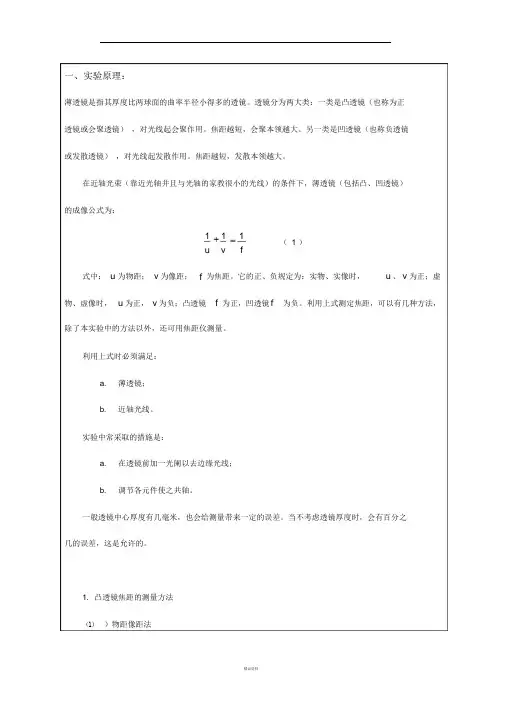

实验原理和方法:
薄透镜是指其厚度比两球面的曲率半径小得多的透镜。透镜分为两大类:一类是凸透镜(也称为正透镜或会聚透镜),对光线起会聚作用。焦距越短,会聚本领越大。另一类是凹透镜(也称负透镜或发散透镜),对光线起发散作用。焦距越短,发散本领越大。
在近轴光束(靠近光轴并且与光轴的家教很小的光线)的条件下,薄透镜(包括凸、凹透镜)的成像公式为:
f
v u 1
11=+…………(1) 式中:u 为物距;v 为像距;f 为焦距。它的正、负规定为:实物、实像时,u 、v 为正;虚物、虚像时,u 为正,v 为负;凸透镜f 为正,凹透镜f 为负。利用上式测定焦距,可以有几种方法,除了本实验中的方法以外,还可用焦距仪测量。
利用上式时必须满足:
a. 薄透镜;
b. 近轴光线。 实验中常采取的措施是:
a. 在透镜前加一光阑以去边缘光线;
b. 调节各元件使之共轴。
一般透镜中心厚度有几毫米,也会给测量带来一定的误差。当不考虑透镜厚度时,会有百分之几的误差,这是允许的。
1. 凸透镜焦距的测量方法 (1)物距像距法
由实验分别测出物距u 及像距v ,利用(1)式,求出焦距:
v
u uv
f +=
(2)
(2)自准法
从(1)式可知,当像距∞=v 时,f u =,即当物体上各点发出的光经透镜后,变为不同方向的平行光时,物距即为透镜的焦距。该方法利用实验装置本身产生平行光,故为自准法,见下图。
(3)位移法
当物AB 与像屏的间距f D 4>时,透镜在D 间移动可在屏上两次成像,如下图所示,一次成放大的像,另一次成缩小的像。
由公式(1)与图中的几何关系可得:
f
u D u 1
1111=-+……(3) f
d u D d u 1
1111=--++……(4) 由上两式右边相等得:
()2
1d D u -=
(5)
将(5)式代入(3)式得:
()()D
d D d D D d D f 4422-+=-= (6)
式中:D 为物与像屏的间距;d 为透镜移动的距离。 2. 凹透镜焦距的测量方法
因实物经凹透镜后,不能在屏上生成实像,故测其焦距时总要借助一个凸透镜,使凸透镜给凹透镜生成一个虚像,最后再由凹透镜生成一个实像。
(1)物距像距法
如下图所示,在没有凹透镜时,物AB 经凸透镜1L 后将成实像于''B A ,在1L 和''B A 间插入凹透镜2L 后,''B A 便称为了2L 的物,但不是实物,而为虚物。对2L 而言,物距''A O u -=。该虚物由凹透镜2L 再成实像于''''B A ,像距
''''A O v -=。由透镜成像公式(1)得:
v
u uv
f +=
注意到这时0v ,故必有0 (2)自准法 凸透镜1L 成像于1O ,在1L 与1O 之间插入凹透镜2L 及平面反射镜M 。移动 2L ,当1O 位于2L 的第一焦点时,则2L 发出的是平行光,根据光路可逆原理, 最后必定在O 点形成一个与原物等高、倒立的实像。这时: 122O L f -= 实验内容和步骤: 1. 光学系统的共轴调节 共轴调节是光学测量的先决条件,也是减少误差、确保实验成功的重要步骤。所谓“共轴”,是指各光学元件(如光源、物、透镜等)的主光轴重合。由于在光具光具座上进行,所以须使光轴平行于光具座导轨的刻度线。具体调节分两步进行: a. 粗调。将安置于光具座上的各光学元件靠拢在一起,用眼观察,并调节它们的中心使它们处在同一高度,且连线(光轴)平行于导轨。 b. 细调。将各光学元件按实验要求移开,利用透镜成像规律进一步调整,移动透镜及屏时,将大小不同的像生成在不同的位置。若这些大小不等的像的中心在屏上的位置重合,则说明系统已共轴;若在移动透镜的过程中,像的中心位置不重合,则应调节透镜的高低或左右位置。 2. 测凸透镜的焦距 a. 用物距像距法测f 6次,每次测量应改变物距,分别代入公式(2)求f ,将结果表示成f f ∆±。 b.用自准法测f6次求平均值,结果以f ±表示。注意:在用自准法 f∆ 测凸透镜焦距时,可发现不用反射镜,透镜本身也会产生反射像, 在实验中应加以鉴别。 c.用位移法测f6次。在同一D值下测d6次,以公式(6)分别算出f, 并将结果表示成f ±。 f∆ 3. 测凹透镜的焦距 a.以物距像距法测6次,每次改变物距,测像距,分别代入公式(2) 求f,结果以f ±表示。 f∆ b.用自准法测f6次,将结果以f ±表示。 f∆ 注意:在测量凹透镜的焦距时,测得的数据误差往往较大,原因主要有4个方面:共轴没有调节好;选凸透镜成的小像作为物;选择物距u值没有尽可能的大;没有认真判断像的清晰位置。 参数及数据记录:见附表 思考题: 1. 答:涉及测量量少,减少误差。 2.答:由 v u uv f +=,得() x D v u x v u v u f ∆+=∆++=∆2 2 2222。 即() %505.02 2 2≤⨯++= ∆v u v u f 所以总误差可以控制在6%以内,对测量结果影响不大。 3.答: uv f v u v u uv f 1 =+⇒+= 所以以v u +为纵轴,uv 为横 轴做出的曲线应为过原点的一条直线,曲率为f k 1= 故 k f 1 = 。 4.当物距为2f 时,像距为2f , 当物距变小时,变小的范围是从2f 到f,但像距的变化是从2f 到无限远,所以物像之间距离变大,大于4f ,物距变大时同理
