INSAR的原理与应用领域1. 引言合成孔径雷达干涉测量（Interferometric Synthetic Aperture Radar, INSAR）作为一种重要的遥感技术，具有高分辨率、全天候、全天时等优势，被广泛应用于地表形变、地震监测、冰川变化等领域。
本文将介绍INSAR的原理及其在不同应用领域的应用情况。
2. INSAR的原理INSAR利用雷达观测到的两次干涉图像，通过对比两幅图像的相位差，可以得到地表的形变和变化信息。
INSAR主要包括两个步骤：干涉图像生成和相位解缠。
2.1 干涉图像生成干涉图像生成是指通过两次雷达观测得到的相干图像，计算出相位差的过程。
这可以通过两种方式实现：•单频干涉：使用单个频率的雷达信号进行干涉处理，产生干涉图像。
这种方法简单、成本低，但信噪比较低。
•多频干涉：利用多个频率的雷达信号进行干涉处理，根据不同频率的相干图像计算出相位差，从而生成干涉图像。
这种方法可以提高信噪比，获得更高精度的结果。
2.2 相位解缠相位解缠是指将干涉图像中的相位差转换为地表形变或其他变化量的过程。
由于干涉图像中的相位差通常是在2π范围内变化的，需要进行相位解缠才能得到实际的形变或变化信息。
相位解缠是INSAR中的一个重要挑战，需要使用不同的解缠算法进行处理。
3. INSAR的应用领域INSAR技术在地球科学研究和应用中有着广泛的应用，下面将介绍其在地表形变监测、地震监测和冰川变化等领域的应用情况。
3.1 地表形变监测INSAR技术可以精确测量地表的形变，能够捕捉到毫米级的变化。
它被广泛应用于地质灾害的监测和预警，如地震、火山活动、岩溶塌陷等。
同时，INSAR还可以用于监测沉降、隆起、地下水抽取引起的地表变化，具有重要的地质工程和地下水管理价值。
3.2 地震监测地震是地球上常见的自然现象，INSAR技术可以提供高精度的地震监测能力。
通过不同时间的雷达观测，可以实时监测地震引起的地表位移，为地震研究和预警提供重要数据。
Insar的原理和应用1. 前言Insar（Interferometric Synthetic Aperture Radar）是一种利用合成孔径雷达（SAR）和干涉技术相结合的遥感技术。
它能够获取地表的形变和地貌等信息，为地震研究、地质勘察、城市沉降等领域提供了重要的数据支持。
本文将介绍Insar的原理和主要应用。
2. Insar原理Insar的原理基于雷达干涉技术，即通过分析两个或多个由同一区域获取的SAR图像，可以获得该区域地表的形变信息。
其基本原理如下：•第一步，利用SAR雷达发送信号并接收反射回波，得到两个或多个时间点的SAR图像。
•第二步，将这些SAR图像进行配准，确保它们之间的几何精确对应。
•第三步，通过计算这些配准后的SAR图像之间的相位差，利用相位差的变化来分析地表的形变情况。
3. Insar应用领域Insar在多个领域有广泛的应用，下面列举了其中几个主要领域：3.1 地震研究Insar技术可以用于监测地震震中附近地区的地表形变情况，可以提供地震区域的地表位移信息。
通过对地震前后的Insar图像进行对比分析，可以研究地震的规模、破裂带、地震断层等相关信息，对地震的防灾减灾提供重要支持。
3.2 地质勘察Insar技术可以用于地下矿藏的勘察。
通过对地下矿藏区域进行Insar监测，可以获取地下的地表形变信息，从而定量分析地下矿藏的分布、规模和变化情况。
这对于矿产资源开发和保护具有重要意义。
3.3 城市沉降城市的快速发展会导致土地沉降现象，而城市沉降可能会对城市的工程设施和地下管网造成严重影响。
Insar技术可以实时监测城市区域的地表沉降情况，并提供沉降的时空信息，为城市规划和土地管理部门提供决策支持。
3.4 冰川监测Insar技术可用于监测冰川变化。
通过获取冰川区域的Insar图像，可以获得冰川的形变、速度和厚度等信息，这对于研究全球变暖和冰川退缩等气候变化问题具有重要意义。
3.5 土地利用监测Insar技术可以用于土地利用监测。
融合新一代卫星SAR数据的地形与形变信息提取模型与方法合成孔径雷达差分干涉(Differential Interferometric Synthetic Aperture Radar,DInSAR)测量技术是最近三十年来发展迅速的空间对地观测技术。
相对传统测量技术,该技术具有覆盖范围广、精度高、不受天气状况影响等优势,但是失相干与大气延迟是DInSAR方法固有的误差源,制约着其测量精度的进一步提高。
基于DInSAR的时序InSAR算法是近二十年来发展起来的有效方法,该方法基于覆盖同一地区的多幅SAR影像进行时序分析,通过选取高相干点,利用多余观测对特定模型的形变信息(如周期性形变)、高程误差、大气延迟等进行建模与求解,达到了较高精度。
在区域性沉降监测(如城市沉降监测等)、灾害监测评估(如火山地震形变测量、滑坡活动性监测等)、能源资源勘查(如油气田开采、矿藏资源开采等)、全球环境变化(如冰川偏移,极地冰层变化等)等非常广阔的领域展现了它的应用潜力。
早期的DInSAR技术主要用于火山形变监测、地震形变测量、区域形变测量等大尺度范围,精度大多在厘米级别。
制约其精度提升和应用范围提升的一大原因就是早期的SAR卫星影像质量不够高,其分辨率大多在10m以上,重访周期在30天甚至更久。
从2007年开始,各国陆续研制和发射了性能明显提高的新一代SAR卫星,例如具有两米高分辨率的德国TerraSAR-X与意大利COSMO-SkyMed卫星、具有TOPS模式宽幅成像短重访周期的Sentinel-1卫星等。
E.Sansosti与P.Berardino的团队等人将此类卫星定义为新一代SAR卫星系统。
新一代SAR卫星的主要提升包括更短的重访周期、更高的分辨率、更高的定轨精度与更高的成像质量等。
这些新一代SAR卫星带来了前所未有的高质量SAR 数据,不仅有助于提高以往相关研究的精度,其大覆盖范围,高分辨率也使InSAR 技术与地球物理学、冰川、水文学等其它学科的交叉融合变得更为容易,给许多以前不曾设想的新研究领域带来可能。

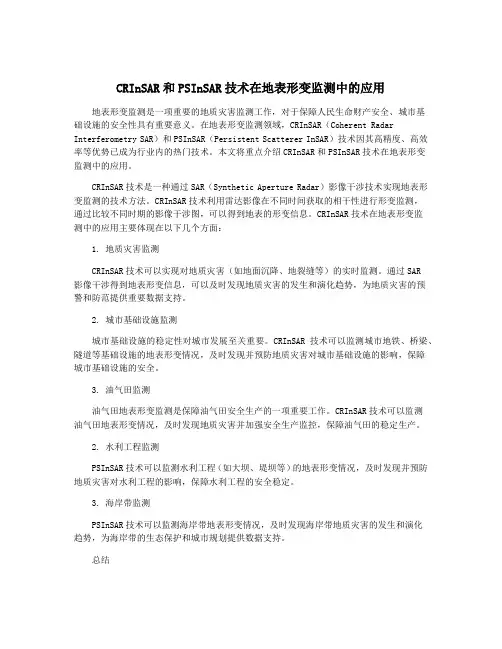

CRInSAR和PSInSAR技术在地表形变监测中的应用地表形变监测是一项重要的地质灾害监测工作，对于保障人民生命财产安全、城市基础设施的安全性具有重要意义。
在地表形变监测领域，CRInSAR（Coherent Radar Interferometry SAR）和PSInSAR（Persistent Scatterer InSAR）技术因其高精度、高效率等优势已成为行业内的热门技术。
本文将重点介绍CRInSAR和PSInSAR技术在地表形变监测中的应用。
CRInSAR技术是一种通过SAR（Synthetic Aperture Radar）影像干涉技术实现地表形变监测的技术方法。
CRInSAR技术利用雷达影像在不同时间获取的相干性进行形变监测，通过比较不同时期的影像干涉图，可以得到地表的形变信息。
CRInSAR技术在地表形变监测中的应用主要体现在以下几个方面：1. 地质灾害监测CRInSAR技术可以实现对地质灾害（如地面沉降、地裂缝等）的实时监测。
通过SAR影像干涉得到地表形变信息，可以及时发现地质灾害的发生和演化趋势，为地质灾害的预警和防范提供重要数据支持。
2. 城市基础设施监测城市基础设施的稳定性对城市发展至关重要。
CRInSAR技术可以监测城市地铁、桥梁、隧道等基础设施的地表形变情况，及时发现并预防地质灾害对城市基础设施的影响，保障城市基础设施的安全。
3. 油气田监测油气田地表形变监测是保障油气田安全生产的一项重要工作。
CRInSAR技术可以监测油气田地表形变情况，及时发现地质灾害并加强安全生产监控，保障油气田的稳定生产。
2. 水利工程监测PSInSAR技术可以监测水利工程（如大坝、堤坝等）的地表形变情况，及时发现并预防地质灾害对水利工程的影响，保障水利工程的安全稳定。
3. 海岸带监测PSInSAR技术可以监测海岸带地表形变情况，及时发现海岸带地质灾害的发生和演化趋势，为海岸带的生态保护和城市规划提供数据支持。
干涉SAR三维地形成像数据处理技术综述徐华平,陈 杰,周荫清,李春升(北京航空航天大学电子信息工程学院,北京100083) 摘 要:干涉合成孔径雷达(InSAR,Interferometric Synthetic Aperture Radar)三维地形成像技术能够提供精确的高分辨率地形高度信息,它在上世纪后期发展非常迅速,目前仍是SAR技术领域的研究热点之一。
本文给出了干涉SAR三维地形成像数据处理流程及主要步骤,综述了图像配准、相位展开、基线估计以及高度计算等干涉SAR数据处理步骤实现算法的发展概况,比较了各种算法的优劣,最后分析了干涉SAR三维地形成像数据处理所面临的技术难点,并对未来的研究重点作了展望。
关键词:干涉SAR;地形成像;数据处理;相位展开中图分类号:TN958 文献标识码:A 文章编号:167222337(2006)0120015207A Survey of Interferometric SAR Topography Mapping DataProcessing T echniqueXU Hua2ping,CH EN Jie,ZHOU Y in2qing,L I Chun2sheng(Elect ronic and I nf ormation Engineering I nstit ute,Bei j ing Universit y of A eronautics andA st ronautics,B ei j ing100083,China) Abstract: Interferometric synthetic aperture radar(SAR)is employed to supply terrain elevation with high precision and high resolution.It is one of the hot topics in the field of SAR in this century.The flow2 chart and main step s of interferometric SAR data processing are presented.Some research issues of the imple2 mentation of the main step s,such as SAR image registration,phase unwrapping,baseline estimation and ele2 vation calculation,are summarized.In the end,the key problems and the prospect about interferometric SAR data processing are pointed out.K ey w ords: interferometric SAR;topography mapping;data processing;phase unwrapping1 引言 干涉SA R是一种比较理想的三维地形成像技术,它利用天线之间的细微视角差,通过SAR 复图像干涉得到干涉相位,进而根据地形高度与干涉相位之间的关系式获取地形高度信息。
INSAR形变转换相位1. 简介INSAR（Interferometric Synthetic Aperture Radar）是一种使用合成孔径雷达（SAR）数据进行干涉处理的技术。
干涉处理能够测量地表的形变，通过转换相位来获取形变信息。
本文将详细介绍INSAR形变转换相位的原理、方法和应用。
2. INSAR原理INSAR技术利用两个雷达成像系统获取的SAR数据进行干涉处理，从而得到地表的相位差信息。
这个相位差可以反映出地表的形变情况。
干涉处理首先需要对两个雷达成像系统获取到的SAR数据进行配准，使得它们在时间和空间上保持一致。
然后，将两幅SAR图像进行傅里叶变换，得到频域中的相位信息。
接下来，通过复数相乘操作消除大气、地形等因素对相位的影响，得到纯粹反映地表形变情况的相位差图。
3. 形变转换相位方法INSAR形变转换相位主要有两种方法：单轨道和多轨道。
3.1 单轨道方法单轨道方法是指利用同一条轨道上两次观测到的SAR数据进行干涉处理。
这种方法适用于对地表形变进行周期性监测的情况，比如地震活动、火山喷发等。
在单轨道方法中，首先需要校正SAR数据的系统误差，包括大气误差、平台运动误差等。
然后，进行配准、傅里叶变换和相位差计算，得到地表形变的相位差图。
最后，通过反演方法将相位差转换为实际的形变量。
3.2 多轨道方法多轨道方法是指利用不同轨道上获取到的SAR数据进行干涉处理。
这种方法适用于对大范围地区进行形变监测的情况。
在多轨道方法中，首先需要对不同轨道上获取到的SAR数据进行配准和大气校正。
然后，进行配准、傅里叶变换和相位差计算，得到地表形变的相位差图。
最后，通过反演方法将相位差转换为实际的形变量。
4. INSAR应用INSAR技术在地质灾害监测、油田开发、城市建设等领域有着广泛的应用。
4.1 地质灾害监测INSAR技术可以用于监测地震、火山喷发、地面沉降等地质灾害的形变情况。
通过实时监测形变信息，可以提前预警和采取相应的措施，减少地质灾害带来的损失。
雷达干涉测量技术在地壳形变监测中的应用与挑战引言：地壳形变是地球科学中非常重要的研究领域之一。
地壳形变的监测对于了解地质灾害、构造运动以及地壳动态演化具有重要意义。
传统的地壳形变监测方法存在着时间和空间分辨率低、成本高等问题。
然而，近年来，雷达干涉测量技术的出现给地壳形变监测带来了全新的机遇与挑战。
本文将从雷达干涉测量技术的原理、应用案例以及挑战等方面进行探讨。
一、雷达干涉测量技术的原理雷达干涉测量技术是利用合成孔径雷达(SAR)的数据进行测量的一种方法。
该技术利用两次雷达观测的相位差，通过信号处理和图像处理等手段，获取地表上的变形信息。
其原理可归纳为以下几点：1. 相干性原理：利用雷达信号在空间和时间上的相干性，通过计算两次雷达观测的相干函数，从而获取地表的相位信息。
2. 多普勒效应：雷达干涉测量技术利用多普勒效应来获取地表变形信号。
当地表发生形变时，反射回雷达的信号会出现一定的频率变化，通过对频率变化的解析，可以获得地表形变的信息。
3. 计算机处理：通过使用计算机进行信号处理和图像处理，对雷达干涉测量得到的数据进行精确计算和分析，得到地表形变的具体数值。
二、雷达干涉测量技术在地壳形变监测中的应用1. 地震监测：雷达干涉测量技术可以实时监测地震引起的地表形变。
通过监测地表的位移变化，可以预警地震的发生和确定地震的震源位置，为地震灾害防治提供重要依据。
2. 火山活动监测：火山活动会引起地表形变，通过利用雷达干涉测量技术可以实时监测火山的形变情况。
这对于研究火山喷发的规律、预测火山活动具有重要意义。
3. 地质灾害监测：地质灾害如滑坡、地面沉降等会引起地表形变。
利用雷达干涉测量技术可以实时监测地质灾害的形变情况，提前预警并采取相应的防治措施。
4. 地壳运动研究：地壳运动是地质演化和构造运动的重要表现形式。
利用雷达干涉测量技术可以获取地壳的形变信息，研究地壳的运动规律，对于了解地球演化和区域构造具有重要意义。

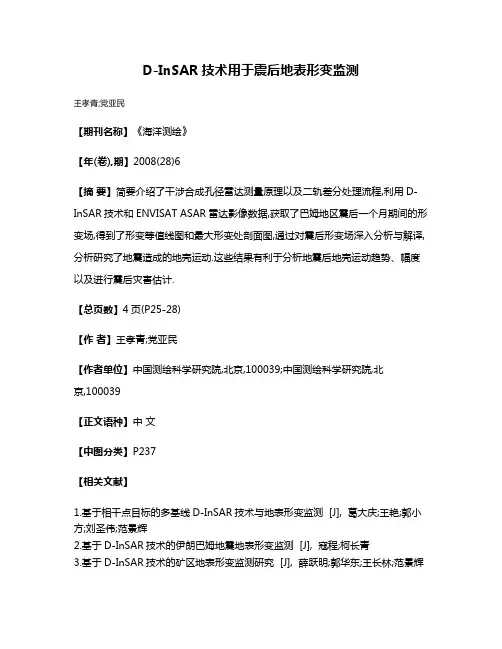

D-InSAR技术用于震后地表形变监测
王孝青;党亚民
【期刊名称】《海洋测绘》
【年(卷),期】2008(28)6
【摘要】简要介绍了干涉合成孔径雷达测量原理以及二轨差分处理流程,利用D-InSAR技术和ENVISAT ASAR雷达影像数据,获取了巴姆地区震后一个月期间的形变场,得到了形变等值线图和最大形变处剖面图,通过对震后形变场深入分析与解译,分析研究了地震造成的地壳运动.这些结果有利于分析地震后地壳运动趋势、幅度以及进行震后灾害估计.
【总页数】4页(P25-28)
【作者】王孝青;党亚民
【作者单位】中国测绘科学研究院,北京,100039;中国测绘科学研究院,北
京,100039
【正文语种】中文
【中图分类】P237
【相关文献】
1.基于相干点目标的多基线D-InSAR技术与地表形变监测 [J], 葛大庆;王艳;郭小方;刘圣伟;范景辉
2.基于D-InSAR技术的伊朗巴姆地震地表形变监测 [J], 寇程;柯长青
3.基于D-InSAR技术的矿区地表形变监测研究 [J], 薛跃明;郭华东;王长林;范景辉
4.基于D-InSAR技术的采空区地表形变监测研究 [J], 张家文;胡文
5.基于D-InSAR技术的南昌市地表形变监测研究 [J], 范军林;刘飞鹏;涂梨平因版权原因，仅展示原文概要，查看原文内容请购买。

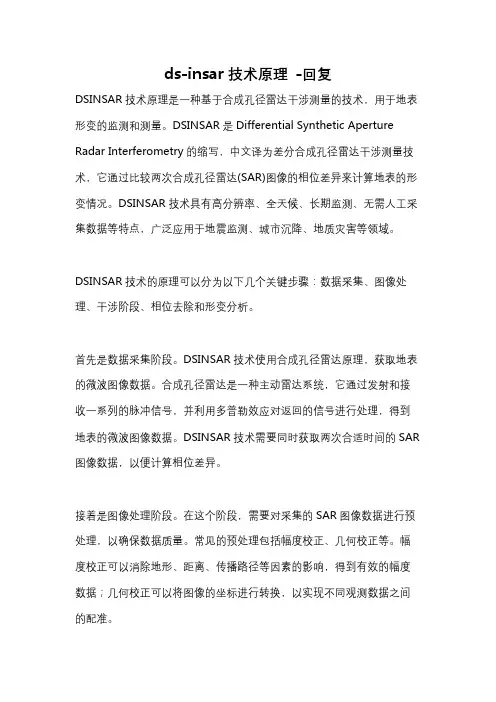

ds-insar技术原理-回复DSINSAR技术原理是一种基于合成孔径雷达干涉测量的技术，用于地表形变的监测和测量。
DSINSAR是Differential Synthetic Aperture Radar Interferometry的缩写，中文译为差分合成孔径雷达干涉测量技术，它通过比较两次合成孔径雷达(SAR)图像的相位差异来计算地表的形变情况。
DSINSAR技术具有高分辨率、全天候、长期监测、无需人工采集数据等特点，广泛应用于地震监测、城市沉降、地质灾害等领域。
DSINSAR技术的原理可以分为以下几个关键步骤：数据采集、图像处理、干涉阶段、相位去除和形变分析。
首先是数据采集阶段。
DSINSAR技术使用合成孔径雷达原理，获取地表的微波图像数据。
合成孔径雷达是一种主动雷达系统，它通过发射和接收一系列的脉冲信号，并利用多普勒效应对返回的信号进行处理，得到地表的微波图像数据。
DSINSAR技术需要同时获取两次合适时间的SAR 图像数据，以便计算相位差异。
接着是图像处理阶段。
在这个阶段，需要对采集的SAR图像数据进行预处理，以确保数据质量。
常见的预处理包括幅度校正、几何校正等。
幅度校正可以消除地形、距离、传播路径等因素的影响，得到有效的幅度数据；几何校正可以将图像的坐标进行转换，以实现不同观测数据之间的配准。
然后是干涉阶段。
在干涉阶段，需要将两次采集的SAR图像进行干涉处理，计算得到相干图片。
干涉处理的基本思想是将两幅图像进行像素级别的比较，并计算相位差异。
SAR图像的相位包含了地表形变的信息，因此通过比较两次图像的相位差异，可以得到地表形变情况。
接下来是相位去除。
由于地球的大气条件以及其他因素的干扰，干涉相位会受到一些非地表形变的影响。
为了得到准确的形变信息，需要对相位进行去除。
常见的相位去除方法包括平滑滤波、多项式拟合等。
这些方法可以消除相位变化的非地表形变部分，保留地表形变信息。
最后是形变分析。

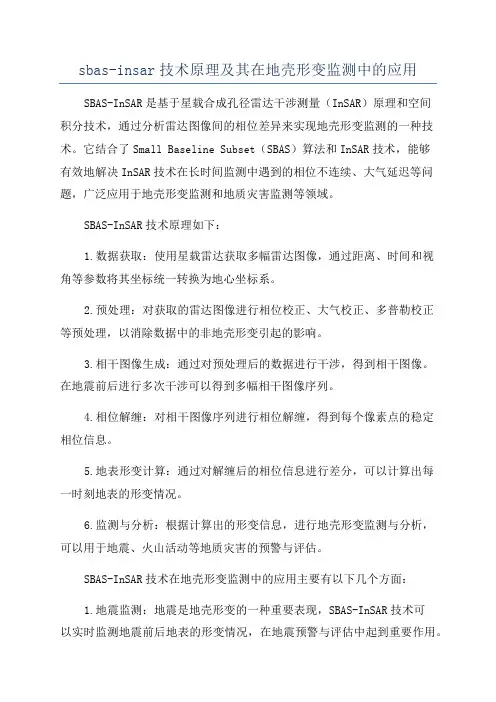

sbas-insar技术原理及其在地壳形变监测中的应用SBAS-InSAR是基于星载合成孔径雷达干涉测量（InSAR）原理和空间积分技术，通过分析雷达图像间的相位差异来实现地壳形变监测的一种技术。
它结合了Small Baseline Subset（SBAS）算法和InSAR技术，能够有效地解决InSAR技术在长时间监测中遇到的相位不连续、大气延迟等问题，广泛应用于地壳形变监测和地质灾害监测等领域。
SBAS-InSAR技术原理如下：1.数据获取：使用星载雷达获取多幅雷达图像，通过距离、时间和视角等参数将其坐标统一转换为地心坐标系。
2.预处理：对获取的雷达图像进行相位校正、大气校正、多普勒校正等预处理，以消除数据中的非地壳形变引起的影响。
3.相干图像生成：通过对预处理后的数据进行干涉，得到相干图像。
在地震前后进行多次干涉可以得到多幅相干图像序列。
4.相位解缠：对相干图像序列进行相位解缠，得到每个像素点的稳定相位信息。
5.地表形变计算：通过对解缠后的相位信息进行差分，可以计算出每一时刻地表的形变情况。
6.监测与分析：根据计算出的形变信息，进行地壳形变监测与分析，可以用于地震、火山活动等地质灾害的预警与评估。
SBAS-InSAR技术在地壳形变监测中的应用主要有以下几个方面：1.地震监测：地震是地壳形变的一种重要表现，SBAS-InSAR技术可以实时监测地震前后地表的形变情况，在地震预警与评估中起到重要作用。
2.火山活动监测：火山活动会引起地表的形变，通过SBAS-InSAR技术可以实时监测火山口周边的地壳形变情况，为火山活动监测与预警提供重要数据支持。
3.地质灾害监测：地质灾害如滑坡、地面沉降等会引起地表形变，SBAS-InSAR技术可以对地质灾害进行实时监测与预警，为防灾减灾提供数据支持。
4.水域变化监测：SBAS-InSAR技术可以监测水域的变化，包括湖泊面积、河流形态等，为水资源管理和环境保护提供数据支持。
sbas-insar技术原理及其在地壳形变监测中的应用SBAS-InSAR技术利用多次雷达影像的相位差异来监测地形变情况。
这一技术在监测地壳形变方面得到广泛应用，能够识别地表形变的细微变化，包括地壳抬升、下降、水平移动等，探测活动断层、火山活动、水文系统变化等。
其原理是，利用SAR影像相干性差异与Bperpendicular baseline的正相关性，建立SAR干涉信号与Bperpendicular baseline高斯噪声之间的函数关系，使用Temporal Coherence过滤非稳定干扰信号，从而实现基于时间序列的地表形变监测。
对于地壳形变监测，SBAS-InSAR技术具有以下优点：
1.高精度：可探测0.1毫米级别的地壳变化。
2.高分辨率：可探测到较小的区域（100米*100米）内的地形形变。
3.长时间序列：可监测到的时间跨度长达几十年之久。
4.全天候：不受天气及地面植被等环境因素影响。
基于SBAS-InSAR技术的地壳形变监测在许多领域得到广泛应用，如研究地震、火山活动、地下水位变化等自然灾害，以及废弃煤矿填埋区的沉降、城市地面沉降等土地利用问题。
insar三维形变融合技术-回复标题：INSAR三维形变融合技术：探索地质灾害监测与预警的新途径导言：INSAR（Interferometric Synthetic Aperture Radar），合成孔径雷达干涉技术，是一种基于雷达测高原理的地形变监测方法。
INSAR技术通过分析雷达波传播过程中的相位变化，可以实现高分辨率、大范围的地表形变三维监测与分析。
本文将一步一步介绍INSAR三维形变融合技术在地质灾害监测与预警中的应用。
第一部分：INSAR基础知识1. INSAR原理：介绍INSAR技术的基本原理和工作流程，包括采集雷达数据、相位解缠和地形形变计算等。
2. INSAR数据处理：讨论INSAR数据处理的关键步骤，如相位解缠、过滤和几何校正等。
3. INSAR误差与精度评估：探讨INSAR技术存在的误差及其对监测结果的影响，并介绍常用的INSAR精度评估方法。
第二部分：INSAR在地质灾害监测中的应用1. 地表形变监测：以地震和火山活动为例，阐述如何利用INSAR技术实现地表形变的监测和分析，以便预测地质灾害的发生概率。
2. 土壤沉降监测：以地铁施工为例，探讨INSAR技术在土壤沉降监测中的应用，以及如何预防因土壤沉降导致的地质灾害。
3. 滑坡监测与预警：介绍如何利用INSAR技术对滑坡进行监测与预警，并探讨INSAR在滑坡预警中的局限性和未来的发展方向。
第三部分：INSAR三维形变融合技术1. 形变监测数据融合：说明INSAR技术与其他监测手段（如GPS、形变仪等）相结合时的优势和挑战，并介绍数据融合的常用方法和技术。
2. 数据融合结果验证与分析：阐述如何验证和分析INSAR与其他监测手段融合的结果，并通过案例展示融合技术在地质灾害监测中的应用。
结论：INSAR三维形变融合技术在地质灾害监测与预警中展现出巨大的潜力。
通过准确监测地表形变，可以提前预警地震、火山活动、滑坡等灾害事件，为减少人员伤亡和财产损失提供有力支持。
CRInSAR和PSInSAR技术在地表形变监测中的应用1. 引言1.1 研究背景由于字数限制，本节将简要介绍CRInSAR和PSInSAR技术在地表形变监测中的应用。
CRInSAR技术是一种基于雷达干涉技术和地形测量方法的地下资源探测技术，它可以通过对地面物体周围的微小变化进行测量，实现对地表形变的监测。
PSInSAR技术则是一种基于SAR （合成孔径雷达）数据的相干性分析方法，通过对不同时间拍摄的SAR 图像进行比较，实现地表形变监测。
CRInSAR和PSInSAR技术相互补充，能够提高地表形变监测的准确性和可靠性。
在地质灾害监测、城市地质灾害监测、地下资源勘探等领域，CRInSAR和PSInSAR技术已经得到了广泛应用，并取得了显著的成果。
未来，随着技术的不断发展和优化，CRInSAR和PSInSAR技术在地表形变监测中将会发挥更加重要的作用。
1.2 研究意义地表形变监测一直是地球科学研究的重要领域之一，对于了解地球内部活动、预测自然灾害、保护人类生命和财产具有重要意义。
随着卫星遥感技术的不断发展，CRInSAR和PSInSAR技术作为地表形变监测的新兴方法，具有更高的时空分辨率和更广阔的监测范围，极大地拓展了地表形变监测的可能性。
研究CRInSAR和PSInSAR技术在地表形变监测中的应用，有助于提高地质灾害的预警能力，为城市规划和土地利用提供科学依据，推动地下资源勘探和地质环境保护。
通过对CRInSAR和PSInSAR技术在地表形变监测中的优势和不足进行深入研究，可以进一步完善这两种技术，提高其在实践中的应用效果，推动地表形变监测技术的发展和进步。
研究CRInSAR和PSInSAR技术在地表形变监测中的应用具有重要的理论和实践意义。
2. 正文2.1 CRInSAR技术原理CRInSAR技术即连续性雷达干涉合成孔径雷达技术，是一种结合雷达干涉和多时相技术的地表形变监测方法。
其原理是通过两次或多次雷达成像的相位差异来推导地表地形和形变信息。
InSAR变形监测方法与研究进展一、本文概述随着遥感技术的不断发展和进步，干涉合成孔径雷达（InSAR）技术已成为地表变形监测的重要手段之一。
InSAR技术利用雷达卫星获取的地表反射信号，通过相位干涉处理，可以高精度地提取地表的三维形变信息。
本文旨在深入探讨InSAR变形监测的基本原理、方法和技术，以及近年来在该领域取得的研究进展。
我们将从InSAR技术的理论基础出发，介绍其在地表变形监测中的应用场景和优势，分析不同InSAR方法的优缺点，并展望未来的发展趋势和挑战。
通过本文的阐述，读者可以全面了解InSAR变形监测的基本框架和研究动态，为相关领域的研究和实践提供有益的参考和借鉴。
二、InSAR变形监测的基本原理和方法InSAR（Interferometric Synthetic Aperture Radar）变形监测是利用合成孔径雷达（SAR）获取的相位信息，通过干涉测量技术，提取地表微小形变信息的一种非接触性测量技术。
其基本原理和方法主要包括以下几个方面。
基本原理：InSAR技术的基本原理是基于SAR的相干性，即同一地表区域在不同时间或不同视角下的SAR图像之间存在一定的相位关系。
当地表发生形变时，这种相位关系会发生变化，通过解算相位差异，可以获取地表形变信息。
数据处理流程：InSAR变形监测的数据处理流程主要包括以下几个步骤：获取不同时间或不同视角下的SAR图像；然后，对图像进行配准和滤波处理，提高图像的相干性；接着，通过干涉测量技术，生成干涉图，提取相位差异；利用相位解缠技术和地表形变模型，将相位差异转换为地表形变信息。
监测方法：InSAR变形监测的方法主要包括差分干涉测量（DInSAR）、永久散射体干涉测量（PSInSAR）和小基线子集干涉测量（SBAS）等。
DInSAR技术利用多幅SAR图像生成干涉图，通过相位差异提取地表形变信息。
PSInSAR技术则利用永久散射体（如角反射器、裸露岩石等）在SAR图像上的稳定散射特性，提高相位解缠的精度。
insar三维形变InSAR三维形变InSAR（Interferometric Synthetic Aperture Radar）技术是一种通过合成孔径雷达干涉（Interferometry）来测量地表形变的方法。
通过利用雷达发射的脉冲信号与地表反射回来的信号之间的相位差，可以获取地表在垂直于雷达方向的形变信息。
基于这个原理，InSAR 技术在地壳运动、地表沉降、构造运动等领域有着广泛的应用。
三维形变是指地表在三个维度上的变形情况，即在东西、南北和垂直于地球表面的垂直方向上的形变。
传统的形变监测方法主要依靠地面测量和GPS技术，但这些方法受制于测量点的局限性，无法全面覆盖大面积地表。
而InSAR技术则可以通过合成孔径雷达在航天器上的高分辨率雷达图像获取地表形变信息，从而实现对大范围区域的形变监测。
InSAR技术的基本原理是通过记录两次雷达信号的相位差来获取地表形变信息。
在两次雷达信号观测之间，地表可能发生了形变，这导致了信号的相位差。
通过对这个相位差进行分析，可以得到地表形变的大小和方向。
在实际应用中，通常会选择两个时间点进行观测，这样可以获得两个时间点之间的形变信息。
为了实现三维形变监测，InSAR技术需要多个方向的雷达观测数据。
通过使用多个方向的合成孔径雷达图像，可以获得地表形变在不同方向上的分量。
然后，通过将这些分量合成，就可以得到地表形变的三维分布情况。
InSAR三维形变技术的应用非常广泛。
例如，在地震监测领域，可以通过InSAR技术来监测地震引起的地表形变。
地震会导致地壳破裂和滑动，进而引起地表的形变。
通过对地震前后的InSAR观测数据进行比较，可以获得地震引起的地表形变信息，从而对地震活动进行监测和研究。
InSAR三维形变技术还可以应用于火山监测、地下水抽采引起的地表沉降、建筑物变形等领域。
通过监测地表形变，可以及时发现异常情况，并采取相应的措施，从而保障人们的生命财产安全。
总结起来，InSAR三维形变技术是一种通过合成孔径雷达干涉来监测地表形变的方法。
[文章编号]100124683(2004)042410209[收稿日期]2003208208;[修定日期]2004208206。[项目类别]地震科学联合基金(102096)及国家自然科学基金(40374013)联合资助。
[作者简介]马超,男,1967年生,太原理工大学讲师,中国地震局地质研究所地震动力学国家重点实验室在职博士生。
星载合成孔径雷达差分干涉测量(D2InSAR)
技术在形变监测中的应用概述
马 超1),2) 单新建1)1)(中国地震局地质研究所地震动力学国家重点实验室,北京德外祁家豁子 100029)2)(太原理工大学,太原 030024)
摘要 本文综述了地球表面形变的主要类型(包括开采沉陷、地表沉降、地壳运动、地震形变、火山运动、冰川运动及山体滑坡等)及其在我国的分布状况,结合合成孔径雷达干涉测量(包括InSAR及D2InSAR,统称InSAR技术)的技术原理及特点,介绍了国内外InSAR技术近年来在形变监测领域的应用与发展。通过与传统形变监测及GPS监测技术的对比后指出,由于InSAR
特有的技术特点,使其在各类形变监测应用中具有传统方法无可比拟的技术优势,必将对形变监测的发展起到极大的推动作用。关键词: 合成孔径雷达 干涉合成孔径雷达 差分干涉合成孔径雷达 形变监测[中图分类号]P315 [文献标识码]A
1 InSAR技术的发展SAR干涉测量(InSAR)以SAR复数据所承载的相位信息为信息源,作为一项地表三维和变化信息获取技术,其研究始于上世纪50年代。1946年,Ryle和Vonberg构造了类似Michelson2Morley干涉仪产生的无线电波,并用于一些新的宇宙电波的定位(张红,2002)。
1969年,InSAR技术首次应用于对金星表面测量(RogersandIngalls,1969),1972年同样的技术用于月球表面的测量(Zisk,1972)。Graham(1974)首次提出用InSAR技术来制图的构想并用机载数据实现了能满足1:25万地形图要求的高程数据。1988年,星载数据获得实用性实验结果(GoldsteinandZebker,1988)。早期的InSAR系统主要是机载系统。由于机载系统的不稳定性及数据获取能力的局限性,一定程度上限制了InSAR技术的成长,InSAR技术徘徊于纯理论研究和实验研究之间。1978年世界上第一颗合成孔径雷达卫星(美国Seasat卫星)发射成功。进入90年代,原苏联、欧洲空间局、日本、加拿大也先后成功地发射了合成孔径雷达卫星。一系列的星载SAR
系统(ALMAZ、ERS2lΠ2、JERS2l、RADARSAT2l)的成功发射,一系列的航天飞机成像雷达(SIR2A,SIR2B,SIR2CΠX2SAR)及航天飞机雷达地形测绘任务(SRTM)的成功完成,为全球提供了更
第20卷 第4期(410～418
)
2004年12月中国地震EARTHQUAKERESEARCHINCHINAVol.20 No.4Dec.2004多的适合进行干涉处理的SAR数据,InSAR研究逐步从理论研究阶段跨入实用研究的阶段。干涉测量形变监测主要依据于InSARΠD2InSAR的技术原理,InSARΠD2InSAR原理在相关文献多有记述(Zebker,1986;Gabrieletal.,1989;Rodriguez,1992;Ghiglia,andPritt,1998;
Santitamnont,1998)。
2 地球表面的形变及InSAR技术在形变监测中的应用地球表面形变依形变场大小可以分为开采沉陷、地表沉降、地壳与构造地质形变及日月引力作用产生的固体潮。其中前两种形变主要是人为因素造成的,后两种形变的成因是自然力的作用。211 InSAR技术在开采沉陷形变监测中的应用对于因煤炭、石油、天然气及部分金属矿等开采引起的沉陷,常规的监测方法是采用精密水准测量或重复光电测距三角高程测量,这些方法在我国的矿区及油田已沿用几十年,为沉陷监测及环境治理做出了贡献。随着GPS技术引入,充分发挥了高精度、易于自动化监测、自动化数据采集与处理的优势。近年来,利用InSAR技术进行开采沉陷监测在国外首先得到应用。MarcovanderKooij等(1995)选取1992～1996年间6个重复观测像对用ERS数据对美国加利福尼亚Belridge油气田进行了沉陷监测,该油气田年均下沉30～40cm,与常规方法对比,差分获得的沉陷区吻合相当好,最大高程误差小于5mm。Patzek等(2001)利用ERS
SAR数据也监测过油田的地面快速沉降。波兰学者Perski利用InSAR技术对UpperSilasia开采下沉盆地进行了系统研究(Perski,1998;2000,Perski&Jura,1999),作为对照,Upper
Silasia煤田开采沉陷监测也采用了GPS技术(表1)。由于UpperSilasia煤田开采大量采用水沙充填,下沉量远小于自然冒落开采,因此,采用沉降监测要有较高精度。沉陷监测的实践表明,InSAR技术具有大面积、连续、快速的优势,可以达到厘米级的分辨率,完全满足精度要求,是水准测量和GPS测量的有效补充,在大面积、短周期沉陷区损害调查及预测中优势明显。此外,在人工扰动沉陷监测领域,美国学者WilliamFoxall(1999)曾利用InSAR技术对NevadaTestSite地下核试验场1992年3月的一次核爆炸沉陷坑进行了计算,这也体现了InSAR技术用于极端环境形变监测具有的优越性。 表1UpperSilasia煤田开采下沉盆地GPS控制点的沉降量与InSAR对比表(1993年3月9日～8月10日)
控制点GPS测点沉降(mm)InSAR计算沉降(mm)差值
(mm)46004842-645813843+545824341-224053035+524032631+525903237+525913536+1
由于开采沉陷范围较小、形变量较小、形变变化缓慢,时间基线距及大气影响会造成退相干及形变假象。利用InSAR技术测量这种细微的地表形变很有挑战性,
通常要有精确的模型来消除大气的影响,才能找到真正的地球物理信号,许多细微的信号需要至少间隔10年的干涉图像才能监测到,所以这一技术应用于开采沉陷监测还有待发展。
1144期马 超等:星载合成孔径雷达差分干涉测量(D2InSAR)技术在形变监测中的应用概述212 InSAR技术在地面沉降监测中的应用地面沉降主要是由于过量开采承压含水层而引起的地质灾害,它大多发生在人口稠密、经济发达的沿海和平原地区,我国已有16个省、市的46个城市发生了地面沉降(段永侯,
1998)。常规的城市地面沉降监测一般采用重复精密水准测量方法。近10年来,卫星定位及对地观测技术飞速发展,这种野外作业周期长、耗费大量人力物力的传统测量方法已逐渐为周期短、精度高,布网迅速的GPS技术所取代。一般说来,水准测量可达到1～10mm,GPS
测量则为5～20mm。在国外,InSAR技术进行地面沉降监测已进入实用化阶段。Wegmuller(1999)利用1992
年8月至1996年5月期间的ERS数据监测意大利Bologna城的沉降情况,并与常规测量数据对比,发现形变场及形变速率较为一致;同时,日本的Nakagwa等(2000)利用JERS21L波段的SAR研究Kanto北部平原的地面沉降,发现L波段比C波段的SAR数据更适合平原地区的地面沉降研究;KazuyoHIROSE等(2001)借助JERS21ΠL2SAR对印度尼西亚Jakarta地区因过度开采地下水而引起的地面沉降监测取得了满意的效果。InSAR监测结果表明,该地区1993～1995年下沉10cm,1995～1998年下沉6cm,水准测量结果为1991～1997年下降6～10cm,GPS测量结果为1995～1998年下沉6cm,结果吻合很好。此外,英国的BNSCADP2(英
国国家空间中心,自动数据处理计划)计划也将开展InSAR地面沉降研究。西南交通大学与香港理工大学合作利用InSAR技术对香港赤腊角机场沉降场进行分析,认为InSAR对微小的地表沉降具有很高的敏感度,结果精度优于1cm(Liu,etal.,2002)。中科院遥感所选取位于“苏锡常”大沉降区的苏州市,利用InSAR技术进行了城市地表沉降监测,与常规水准测量相比,两者相关度达01943,说明InSAR测量值与其保持很高的一致性;进一步统计分析表明,样本对的差异均值为41460208mm,标准误差均值为01170642mm,
如果以水准测量结果作为地面形变的真值,则InSAR测量精度可达5mm(样本对的差异均值+标准误差均值),顾及各种影响,InSAR技术监测精度仍可达到10mm(表2)(王超等,2002a)。InSAR技术在天津市地面沉降监测的试验也取得了一致的结论(路旭等,2002)。
国内外InSAR技术用于地表沉降监测的实践表明,InSAR技术同样具有大面积、连续、快速、准确的优势,由于城市地面覆盖植被较少,城市用地变化较少,干涉测量在城市区域往往表现出较高相干性;而且InSAR监测可得到一定面积空间的平均变化估算值,而传统方法只能得到点或线的差异。这些特点说明InSAR技术特别适合城市环境的地面沉降监测。同时,由于地面沉降形变时间更长(干涉相干大大降低),形变量更小(大气等影响更大),差分干涉会面临更多的困难。
表2 几种地面沉降监测方法的比较(王超等,2002a)
方 法形变分量精度(mm)样本频率(Πd)样本密度测量方式精密水准测量垂直1～101～1010～100线GPS测量水平Π垂直5Π2010～3010～100网络InSAR监测距离向10µ
10610
5～107面
213 InSAR技术在地壳与构造地质形变监测中的应用地壳与构造地质形变包括地壳运动、地震形变、火山活动及固体潮等。由于固体潮变化量很小,监测精度要求达到毫米级甚至亚毫米级(国家地震局科技监测司,1995),已超出
214中 国 地 震20卷
