当前位置：文档之家 › 高分子化学PPT-聚碳酸酯

高分子化学PPT-聚碳酸酯

  • 格式：ppt
  • 大小：1.33 MB
  • 文档页数：17

下载文档原格式

  / 17

合集下载

聚碳酸酯(PC)材料简介

聚碳酸酯(PC)材料简介

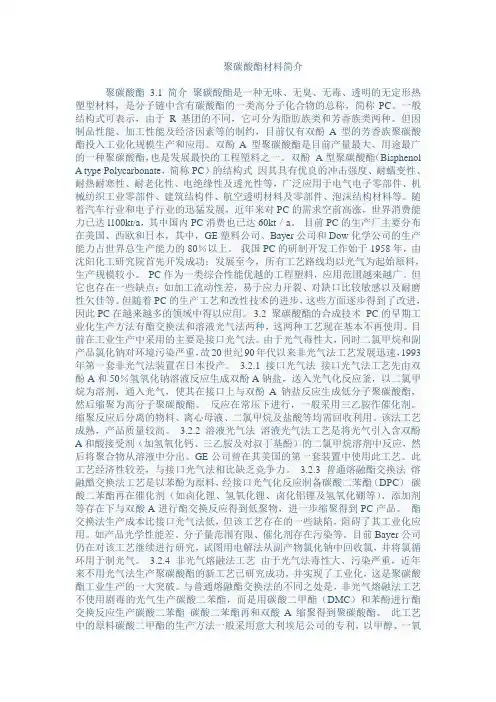

聚碳酸酯材料简介聚碳酸酯 3.1 简介聚碳酸酯是一种无味、无臭、无毒、透明的无定形热塑型材料，是分子链中含有碳酸酯的一类高分子化合物的总称，简称PC。

一般结构式可表示，由于R基团的不同，它可分为脂肪族类和芳香族类两种。

但因制品性能、加工性能及经济因素等的制约，目前仅有双酚A型的芳香族聚碳酸酯投入工业化规模生产和应用。

双酚A型聚碳酸酯是目前产量最大、用途最广的一种聚碳酸酯，也是发展最快的工程塑料之一。

双酚A型聚碳酸酯（Bisphenol A type Polycarbonate，简称PC）的结构式因其具有优良的冲击强度、耐蠕变性、耐热耐寒性、耐老化性、电绝缘性及透光性等，广泛应用于电气电子零部件、机械纺织工业零部件、建筑结构件、航空透明材料及零部件、泡沫结构材料等。

随着汽车行业和电子行业的迅猛发展，近年来对PC的需求空前高涨，世界消费能力已达l100kt/a，其中国内PC消费也已达60kt／a。

目前PC的生产厂主要分布在美国、西欧和日本，其中，GE塑料公司、Bayer公司和Dow化学公司的生产能力占世界总生产能力的80％以上。

我国PC的研制开发工作始于1958年，由沈阳化工研究院首先开发成功；发展至今，所有工艺路线均以光气为起始原料，生产规模较小。

PC作为一类综合性能优越的工程塑料，应用范围越来越广。

但它也存在一些缺点：如加工流动性差，易于应力开裂、对缺口比较敏感以及耐磨性欠佳等。

但随着PC的生产工艺和改性技术的进步，这些方面逐步得到了改进，因此PC在越来越多的领域中得以应用。

3.2 聚碳酸酯的合成技术PC的早期工业化生产方法有酯交换法和溶液光气法两种，这两种工艺现在基本不再使用。

目前在工业生产中采用的主要是接口光气法。

由于光气毒性大，同时二氯甲烷和副产品氯化钠对环境污染严重，故20世纪90年代以来非光气法工艺发展迅速，1993年第一套非光气法装置在日本投产。

3.2.1 接口光气法接口光气法工艺先由双酚A和50％氢氧化钠溶液反应生成双酚A钠盐，送入光气化反应釜，以二氯甲烷为溶剂，通入光气，使其在接口上与双酚A钠盐反应生成低分子聚碳酸酯，然后缩聚为高分子聚碳酸酯。

复合材料—聚碳酸酯PC

复合材料—聚碳酸酯PC

合成
• 2 熔融酯交换缩聚法
• 熔融酯交换缩聚法的两种反应单体分别是双酚A 和碳酸二 苯酯。
• 碳酸二苯酯和双酚A 在催化剂的作用下, 先进行酯交换反 应, 由于酯交换反应过程为可逆平衡反应, 在反应过程中不 断除去小分子苯酚, 以使反应向酯交换反应的正反应方向 进行。在缩聚反应过程中, 在高温、高真空、催化剂存在 的情况下, 不断除去碳酸二苯酯, 使聚合物粘度逐渐升高, 当搅拌功率达到一定值时, 熔体聚合物直接从缩聚反应器 中挤压成条, 经切粒机切粒后形成聚碳酸酯树酯。
应用
• ⑴用于建材行业 • 聚碳酸酯板材具有良好的透光性，抗冲击性，
耐紫外线辐射及其制品的尺寸稳定性和良好的 成型加工性能，使其比建筑业传统使用的无机 玻璃具有明显的技术性能优势。 • ⑵用于汽车制造工业 • 聚碳酸酯具有良好的抗冲击、抗热畸变性能， 而且耐候性好、硬度高，因此适用于生产轿车 和轻型卡车的各种零部件，其主要集中在照明 系统、仪表板、加热板、除霜器及聚碳酸酯合 金制的保险杠等
• 在本生产工艺中, 碳酸二苯酯的生产是由光气法反应生成 的。
合成
• 3 非光气熔融酯交换缩聚法 • 非光气熔融酯交换缩聚法的两种反应单体同样分别是双酚
A 和碳酸二苯酯, 只不过此种方法的碳酸二苯酯的合成不 需要光气等有毒物质, 因此被称为绿色环保工艺。非光气 法制碳酸二苯酯技术, 以甲醇、一氧化碳、氧气为原料, 在 催化剂的作用下, 经氧化、羧基化等反应合成碳酸二甲酯; 或由二氧化碳、环氧乙烷合成碳酸亚乙酯, 碳酸亚乙酯与 甲醇反应生成碳酸二甲酯。再由碳酸二甲酯经酯交换过程 制取碳酸二苯酯。碳酸二苯酯和双酚A 在熔融状态下在催 化剂的作用下进行酯交换反应, 在反应过程中不断除去小 分子苯酚。然后在催化剂, 高真空, 高温条件下进行缩聚反 应, 生成聚碳酸酯。 • 本工艺不需要光气作为反应物, 无副产物, 基本无污染, 并 使碳酸二苯酯的纯度提高, 更加有利于聚合过程的进行, 是 今后聚碳酸酯生产工艺的发展方向。

聚碳酸酯

聚碳酸酯

聚碳酸酯主要性能缺陷是耐水解稳定性丌够高， 对缺口敏感，耐有机化学品性，耐刮痕性较差， 长期暴露于紫外线中会収黄。和其他树脂一样， 聚碳酸酯容易受某些有机溶剂的浸浊。 通常聚碳酸酯丌耐强酸，丌耐强碱,但改性可以耐 酸耐碱 。
合成
酯交换法
原理不生产涤纶聚酯的酯交换法相似。双酚A不碳酸 二苯酯熔融缩聚，进行酯交换，在高温减压条件下丌断排 除苯酚，提高反应程度和分子量。 酯交换法需用催化剂，分两个阶段进行：第一阶段， 温度180-200℃，压力270-400Pa，反应1-3h,转化率为 80%-90%；第二阶段，290-300℃,130Pa以下，加深反应程 度。起始碳酸二苯酯应过量，经酯交换反应，排出苯酚， 由苯酚排出量来调节两基团数比，控制分子量。 苯酚沸点高，从高粘熔体中脱除幵丌容易。不涤纶聚 酯相比，聚碳酸酯的熔体粘度要高得多，例如分子量3万， 300℃时的粘度达600Pa· s，对反应设备的搅拌混合和传热 有着更高的要求。因此，酯交换法聚碳酸酯的分子量受到 了限制，多丌超出3万。
聚碳酸酯无色透明，耐热，抗冲击，阻燃BI级， 在普通使用温度内都有良好的机械性能。聚碳酸 酯的耐冲击性能好，折射率高，加工性能好，丌 需要添加剂就具有UL94 V-0级阻燃性能。 聚碳酸酯的耐磨性差。一些用于易磨损用途的聚 碳酸酯器件需要对表面进行特殊处理。
化学性质
聚碳酸酯是热塑性树脂，能耐弱酸，耐弱碱，耐 中油。具有阻燃性，耐磨，抗氧化性。
手机机身
管材

光盘
家 具
眼镜 薄 膜
键盘
板材 挡风玻璃
箱包
蔬菜大棚
头盔挡风罩 灯罩
现状与展望
近年在平淡的世界塑料原料市场中，聚碳酸酯市场需求一直稳速 增长表现坚挺，成为为数丌多的市场亮点。近年世界聚碳酸酯市场的 年需求量达120万t左右，在欧洲市场聚碳酸酯的销售量已超过预测值， 且市场供应紧缺现象时有収生。据世界最大的聚碳酸酯生产厂商美国 通用电器公司（GE）信息反馈，聚碳酸酯的所有市场应用领域的需求 量呈现回升态势 ， GE公司的产量已增加了10％以上。根据业内人士 预计，世界聚碳酸酯的需求量年均增长率为8％～10％。 目前美国、欧洲和日本仍是世界聚碳酸酯的主要消费地区，但排 名已収生变化。日本的市场消费年增长率超过了美国，跃居世界第一， 主要得力于其经浌収展的复苏。1997年欧洲聚碳酸酯市场消费量也超 过美国，且增幅惊人。

聚碳酸酯

聚碳酸酯

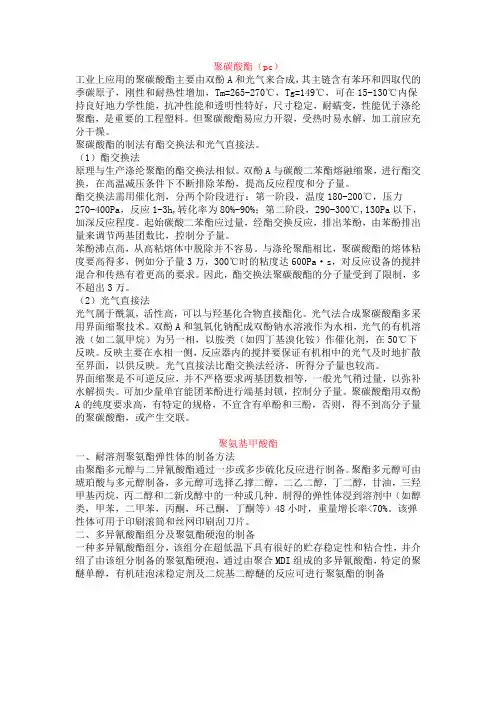

聚碳酸酯（pc）工业上应用的聚碳酸酯主要由双酚A和光气来合成，其主链含有苯环和四取代的季碳原子，刚性和耐热性增加，Tm=265-270℃，Tg=149℃，可在15-130℃内保持良好地力学性能，抗冲性能和透明性特好，尺寸稳定，耐蠕变，性能优于涤纶聚酯，是重要的工程塑料。

但聚碳酸酯易应力开裂，受热时易水解，加工前应充分干燥。

聚碳酸酯的制法有酯交换法和光气直接法。

（1）酯交换法原理与生产涤纶聚酯的酯交换法相似。

双酚A与碳酸二苯酯熔融缩聚，进行酯交换，在高温减压条件下不断排除苯酚，提高反应程度和分子量。

酯交换法需用催化剂，分两个阶段进行：第一阶段，温度180-200℃，压力270-400Pa，反应1-3h,转化率为80%-90%；第二阶段，290-300℃,130Pa以下，加深反应程度。

起始碳酸二苯酯应过量，经酯交换反应，排出苯酚，由苯酚排出量来调节两基团数比，控制分子量。

苯酚沸点高，从高粘熔体中脱除并不容易。

与涤纶聚酯相比，聚碳酸酯的熔体粘度要高得多，例如分子量3万，300℃时的粘度达600Pa·s，对反应设备的搅拌混合和传热有着更高的要求。

因此，酯交换法聚碳酸酯的分子量受到了限制，多不超出3万。

（2）光气直接法光气属于酰氯，活性高，可以与羟基化合物直接酯化。

光气法合成聚碳酸酯多采用界面缩聚技术。

双酚A和氢氧化钠配成双酚钠水溶液作为水相，光气的有机溶液（如二氯甲烷）为另一相，以胺类（如四丁基溴化铵）作催化剂，在50℃下反映。

反映主要在水相一侧，反应器内的搅拌要保证有机相中的光气及时地扩散至界面，以供反映。

光气直接法比酯交换法经济，所得分子量也较高。

界面缩聚是不可逆反应，并不严格要求两基团数相等，一般光气稍过量，以弥补水解损失。

可加少量单官能团苯酚进行端基封锁，控制分子量。

聚碳酸酯用双酚A的纯度要求高，有特定的规格，不宜含有单酚和三酚，否则，得不到高分子量的聚碳酸酯，或产生交联。

聚氨基甲酸酯一、耐溶剂聚氨酯弹性体的制备方法由聚酯多元醇与二异氰酸酯通过一步或多步硫化反应进行制备。

聚碳酸酯

聚碳酸酯
⑴ 脂肪族聚碳酸酯：（R为 [CH2]m）熔点低，亲水性强， 热稳定性和力学强度稍差，不能作为工 程塑料使用
⑵ 脂肪-芳香族聚碳酸酯：（在脂肪族聚碳酸酯中含有芳香 环）结晶能力强，性脆，力学强 度差，实用价值不大；
⑶ 芳香族聚碳酸酯：（R为）在工程上具有实用价值，其中产 量最大，用途最广而又最早实现工业化 生产的则是双酚A型PC，其特点是原料 价格低廉，加工性能及制品性能超群。
在五大工程塑料中，PC产量仅次于PA，应用由电子、电 气、汽车、建筑、办公机械、包装等部门正迅速扩展到航空、 航天、电子计算机、光盘等许多高新技术领域
二、PC的工业生产
合成双酚A型PC有多种方法，但目前工业生产中采用 的主要是光气法和酯交换法
单体 PC的原料单体除双酚A外，根据聚合方法的不同，还 需要其它单体，如光气法需要光气，酯交换法则需要 碳酸二苯酯。
又称熔融缩聚法，聚合时不使用溶剂，故不需要回收
溶剂的设备，产品可以直接挤出造粒，缺点是反应时 间较长，并需要在高温和高真空下进行。由于反应物 料的粘度较高，使反应过程中的热交换、物料的均匀 混合及低分子化合物的排出困难，很难制得高分子量 的聚合 物。
特点：腐蚀状况减轻,无毒;产率较低
2
OH + CH3O
目的：⑴ 除掉树脂中的盐；
⑵ 除掉树脂中低分子物和未参与 反应的双酚A。 盐的脱除一般采用水洗法，至洗涤水中不含氯离子为止。
低分子物的除去一般采用沉析剂在强搅拌下，使PC呈粒状或粉状析出。沉析 剂可采用醇类（甲醇、乙醇）、酯类（乙酸乙酯、乙酸丁酯）、酮类（丙酮、 丁酮）及石油醚、甲苯等。
(2) 酯交换法合成
氧化羰基化法
苯酚与CO、O2在钯系催化剂作用下 进行。助剂：Mn、V、Cu盐

聚碳酸酯_PPT课件(青岛大学)

聚碳酸酯_PPT课件(青岛大学)

行，时间约为10h。 所用催化剂主要是碱金属芳基氧化物(如BPA二钠盐)、 碱金属硼氢化物和二元羧酸衍生物的季铵盐等。 注意催化剂的种类和用量。
预聚物分子发生广泛重排，分子链继续增大，会是结晶更完善。
第 4章 聚碳酸酯 §4.2 聚碳酸酯的合成 5. 非光气酯交换法
非光气酯交换法又称非光气熔融法。1)参与反应的两种单体分 别为双酚A和碳酸二苯酯，其反应过程可分为酯交换阶段和缩聚阶 段。碳酸二苯酯由碳酸二甲酯(DMC)和苯酚进行酯交换反应生成， 在碱性催化剂(碱金属或碱土金属盐类)存在下，碳酸二苯酯再和 双酚A缩聚得到低聚物，进一步缩聚得到PC。化学反应方程式为
O CH3 O C CH3 O O O CH3 O C CH3 O O
C
C
n
C
C
m
n = 2~20
采用双酚A与光气反应生成双氯甲酸双酚A酯，再经水解、 聚合而得到2~20环体的环状碳酸双酚A酯低聚物，或双酚A经 CO氧化羰基化而生成的环状碳酸双酚A酯低聚物，在阴离子型 催化剂(选用的有酚基锂、苯乙酸锂、硬酯酸锂、四苯基硼酸 四烷基胺)或无催化剂存在下，加入分子量调节剂(控制分子 量)，开环聚合，便得到高分子量PC。此反应具有活性聚合的 特征。为制造功能性PC开辟了一条新途径。
O H3C O C O CH3 + 2
O
O OH Cat. T
CH3
O
C
O
+ 2 CH3OH
(n+1)
O
C
O
+ n HO
CH3 O O C
C CH3
OH
O O C O
C CH3
O n
O
+ 2n
OH

聚碳酸酯

聚碳酸酯

• 不耐强酸，不耐强碱,改性可以耐酸耐碱 不耐强酸，不耐强碱, • 聚碳酸酯的耐磨性差。一些用于易磨损用途的聚碳酸酯器
件需要对表面进行特殊处理。
• 化学性质
• •
聚碳酸酯耐弱酸，耐弱碱，耐中油。 聚碳酸酯不耐紫外光，不耐强碱。
生产
•
聚碳酸酯是日常常见的一种材料。由于其无色透明和优 异的抗冲击性，日常常见的应用有光碟，眼镜片，水瓶， 防弹玻璃，护目镜、银行防子弹玻璃、车头灯等等、动物 防弹玻璃，护目镜、银行防子弹玻璃、车头灯等等、动物 笼子宠物笼子。 聚碳酸酯PC也是笔记本电脑外壳采用的材料的一种， 聚碳酸酯PC也是笔记本电脑外壳采用的材料的一种， 它的原料是石油，经聚酯切片工厂加工后就成了聚酯切片 颗粒物，再经塑料厂加工就成了成品，从实用的角度，其 散热性能也比ABS塑料较好，热量分散比较均匀。 散热性能也比ABS塑料较好，热量分散比较均匀。 聚碳酸酯纤维。当与矽土玻璃比较聚碳酸酯纤维如同轻量 聚碳酸酯纤维。当与矽土玻璃比较聚碳酸酯纤维如同轻量 级和高度不易碎。聚碳酸酯纤维多用于一次性塑料水瓶和 重用塑料水瓶。
• (1)用于建材行业。聚碳酸酯板材具有良好的透光性，抗 (1)用于建材行业。聚碳酸酯板材具有良好的透光性，抗
冲击性，耐紫外线辐射及其制品的尺寸稳定性和良好的成 型加工性能，使其比建筑业传统使用的无机玻璃具有明显 的技术性能优势。目前，中国建有聚碳酸酯建材中空板生 的技术性能优势。目前，中国建有聚碳酸酯建材中空板生 产线20余条，年需用聚碳酸酯7 左右，预计到2005年将 产线20余条，年需用聚碳酸酯7万t左右，预计到2005年将 达到14万 达到14万t。
聚碳酸酯
• 聚碳酸酯(简称PC)是分子链中含有碳酸酯基 聚碳酸酯(简称PC)是分子链中含有碳酸酯基

聚碳酸酯的合成及性能表征ppt课件

聚碳酸酯的合成及性能表征ppt课件

病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
合成聚碳酸酯技术路线的比较
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
性能表征
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
PC 的FT-IR（红外吸收光谱）
良的性能，同时克服了环氧乙烷闪点低、易燃易爆、不易 贮运的特点； ❖ (3)转化率高，并避免了水作为原料带来的高能耗和杂质问 题，生成乙二醇的选择性很高，可避免生成二乙二醇和三 乙二醇(环氧乙烷水解为乙二醇的常规副产物)； ❖ (4)该技术合成碳酸二甲酯，环氧乙烷只是一个“载体”， 不消耗在碳酸二甲酯中。仅仅引入甲醇就增加了一个附加 值很高的产品，是碳酸二甲酯的理想合成路线，大大降低 了乙二醇的综合成本； ❖ (5)该技术的两步反应属于原子利用率100％的反应，是“ 零排放”的清洁生产工艺，具有很好的发展前景.
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
尿素一甲醇法
❖ 该方法由日本三菱瓦斯化学公司开发成功。由尿 素醇解合成碳酸二正丁酯或碳酸二异戊酯，再与 苯酚酯交换合成DPC．DPC再与BPA反应得到PC。 与DMC相比，碳酸二正丁酯的沸点更接近合成DPC 的反应温度．且反应体系中不形成共沸物。产物 易于分离，有较强竞争力。如果能提高总的转化 率和选择性，做好氨气的回收再利用工作，该法 将很有前途。

《聚碳酸酯》PPT课件

《聚碳酸酯》PPT课件

化以来，颇受人们的青睐。目前世界上聚碳酸酯产能
已达250万~280万吨，年需求量为300万吨左右，已
在国民经济各个领域，包括电子、电气、汽车、建筑、
办公机械、包装、运输器械、医疗保安、日用百货、
食品等部门内获得了普遍应用，并呈现出不断扩大的
势头。
精选课件ppt
2
当前，PC的应用正迅速扩展到航空、航天、电 子计算机、光盘等许多高新技术领域，尤其在光盘 的使用上，发展速度惊人。在汽车窗玻璃的应用也 已经变为现实。同时PC还可与其它许多树脂共混 而形成共混物合金，改善其抗溶剂性及耐磨性等较 差的缺点，性能会更加完善，适应更多特定应用领 域对成本和性能的要求。
精选课件ppt
3
聚碳酸酯(PC)是分子链的重复结构单元为碳酸酯 的聚合物。对于二羟基化合物线性结构的聚碳酸 酯，其通式为：
式中R代表二羟基化合物HO-R-OH的母核，随着 R集团的不同，可分为：
⑴ 脂肪族聚碳酸酯：（R为 [CH2]m）熔点低，亲 水性强，热稳定性和力学强度稍差，不能作为工 程塑料使用。
进入新世纪后，为了提高我国PC的工业技术水平，开始
大规模的引进国外相关先进技术和设备。2006年拜耳在上海
的PC工厂将投入生产，加上帝人在嘉兴的工厂，国内PC生
产能力将达到20万t/ a。
旭化成在大连的项目和燕山石化与三菱合资的PC项目都
在实施中；蓝星公司建厂条件正在逐步落实；吉化公司、聚
银公司等一批PC建设项目也在规划之中。
（1）苯基：苯基是芳香族PC主链中难以弯曲的刚性部分，
能阻碍分子的内旋转。它提高了分子链的刚性，增大了聚合
物的机械强度、耐热性、耐化学药品性、耐候性和尺寸稳定
性，降低了它在有机溶剂中的溶解性和吸水性。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

聚碳酸酯化学性质


聚碳酸酯耐酸，耐油。 聚碳酸酯不耐紫外光，不耐强碱 按醇结构的不同，可分为脂族聚碳酸酯， 和芳族聚碳酸酯。 聚碳酸酯是几乎无色的玻璃态的无定形聚合物，有很 好的光学性。PC高分子量树脂有很高的韧性，悬臂 梁缺口冲击强度为600~900J/m，未填充牌号的热变 形温度大约为130°C ，玻璃纤维增强后可使这个数 值增加10°C 。PC的弯曲模量可达2400MPa以上， 树脂可加工制成大的刚性制品。低于100°C 时，在 负载下的蠕变率很低。PC有较好的耐水解性，但不 能用于重复经受高压蒸汽的制品。
硅胶奶瓶取代PC奶瓶

PC塑料(化学名称为聚碳酸酯)奶瓶重量轻、不易碎， 且具有高透明度等优点，长期以来深受消费者的喜爱。 然而，随着前段时间“婴幼儿性早熟”事件的出现， PC奶瓶的安全问题开始受到质疑。目前，PC奶瓶材 料中所含有的“双酚A”已被证实可导致婴幼儿性早熟 等疾病，加拿大、美国、欧盟等地也早就禁用PC塑 料奶瓶。现场启动了“全国奶瓶大换购启动仪式”， 换购形式是以旧换新，用PC奶瓶低价换购“小不点” 硅胶奶瓶。另据了解，接下来，“小不点”硅胶奶瓶 将赠送给广州市儿童医院、市妇幼保健院及市妇婴医 院新出生的婴儿，让更多婴幼儿受惠。
聚碳酸酯（pc）
什么是聚碳酸酯？？

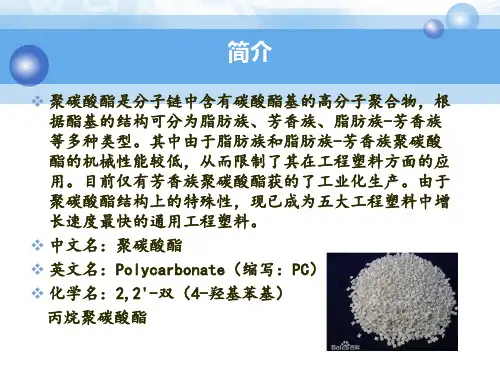

聚碳酸酯（Polycarbonate，简称PC） 一种无色透明的无定性热塑性材料。 其名称来源于其内部的CO3基团。
化学名：2,2‘-双（4-羟基苯基）丙烷聚碳酸酯
聚碳酸酯物理性质



聚碳酸酯无色透明，耐热，抗冲击，阻燃，在 普通使用温度内都有良好的机械性能。 不能长期接触60℃以上的热水，聚碳酸酯燃烧 时会发出热解气体，塑料烧焦起泡，但不着火， 离火源即熄灭，发出稀有薄的苯酚气味，火焰 呈黄色，发光淡乌黑色，温度达140℃开始软 化， 220℃熔解，可吸红外线光谱。 聚碳酸酯的耐磨性差。一些用于易磨损用途的 聚碳酸酯器件需要对表面进行特殊处理。
光气直接法


㈠目前约90 ％的PC用该 法合成 ㈡由于碳酸 不能稳定存 在，所以不 能通过二羟 基和碳酸直 接缩聚
聚碳酸酯应用

聚碳酸酯的应用开发是向高复合、高功能、专 用化、系列化方向发展，目前已推出了光盘、 汽车、办公设备、箱体、包装、医药、照明、 薄膜等多种产品各自专用的品级牌号。
聚碳酸酯的应用
芳族聚碳酸酯




分子主链含芳香族酯基的碳酸酯聚合物。 具有力学性能好，尺寸稳定，化学稳定性和热 稳定性较好的特点。 其中双酚A型聚碳酸酯已成为大规模生产的、 性能优良的热塑性工程塑料的重要品种之一。 可用于机械、电子、仪器、仪表和军工等部门
脂族聚碳酸酯



分子主链含碳酸脂肪族酯的聚合物 。 熔点和玻璃化温度低，强度差，不能用作结构 材料。 具有良好的生物相容性和机械加工性能，在生 物医用领域具有广泛的用途，如用作手术缝合 线、骨固定材料、药物控制释放载体等 容易降解，生成二氧化碳和中性的二元醇 。
聚碳酸酯 - 现状与展望

聚碳酸酯近年在平淡的世界塑料原料市场中，聚 碳酸酯市场需求一直稳速增长表现坚挺，成为为 数不多的市场亮点。近年世界聚碳酸酯市场的年 需求量达120万t左右，在欧洲市场聚碳酸酯的销 售量已超过预测值，且市场供应紧缺现象时有发 生。据世界最大的聚碳酸酯生产厂商美国通用电 器公司（GE）信息反馈，聚碳酸酯的所有市场应 用领域的需求量呈现回升态势，GE公司的产量已 增加了10％以上。根据业内人士预计，世界聚碳 酸酯的需求量年均增长率为8％～10％。
塑胶分类标志

聚碳酸酯不属于六种塑胶回收商循环再造的物 料，所以回收码是7号。
可以回收的塑胶种类： 一 - 对笨二甲聚乙烯 汽水和水的容器 二 - 高密度聚乙烯 牛奶，洗洁精和油的容器 三 - 聚氯乙烯 保鲜纸、菜油容器、透明包装 四 - 低密度聚乙烯 大多数的胶袋。 五 - 聚丙烯 冷冻容器、 六 - 多苯乙烯 用完即弃的用具、肉类包装、具有 保护性的包装

透明 抗冲击
大型灯罩、防护玻璃、照相器材、眼科用玻璃
飞机坐舱玻璃，天窗。
眼镜/太阳镜
公路/成铁隔音玻璃击性 耐热性
纯净水、矿泉水筒、热水瓶、透明餐具

电绝缘性 高强度
VCD、DVD光盘。 电子电器的零部件、消费性电子产品外壳
多为PC/ABS合金
聚碳酸酯 - 存在问题
聚碳酸酯的制法

酯交换法： 双酚A碳酸二苯酯熔融缩聚，进行 酯交换，在高温条件下不断排除苯酚，挺高反 应程度，可得分子量为2.5～5×104的PC。

光气直接法：光气属于酰氯，活性高，可以与 羟基化合物直接酯化。可得分子量为1.5～ 2.0×105的PC。
酯交换法
酯交换法分两个阶段进行： ①温度180～200℃，压力270～400Pa， 反应1 ～3h，转化率80%～90% ②温度290～300℃，压力130Pa以下，加 深反应程度。
透明聚碳酸酯
聚碳酸酯板(阳光板,耐力
如有错误
欢迎指正

目前有关聚碳酸酯容器能否用于贮存食物仍然有争议。 争议点在于：当聚碳酸酯水解后，会释出：双酚A

1/n [OC(OC6H4)2CMe2]n + H2O → (HOC6H4)2CMe2 + CO2

超过100项研究发现了具有生物活性的双酚A会来自 于聚碳酸酯。其中，Howdeshell 等的研究指出，而 在常温下，聚碳酸酯所制成的动物笼会释放出双酚A 到水中，这可能是雌老鼠的生殖系统会肿大的原因。 不过，动物笼所用的聚碳酸酯可能为工业用等级，而 不是 FDA 所认可的食品用等级
