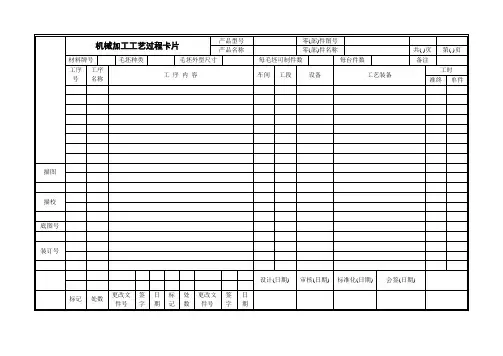

武汉软件工程职业学院机械加工工艺过程卡片产品型号图1 零（部）件图号图1 文件编号产品名称配合件零（部）件名称配合件共页第页毛坯种类材料牌号毛坯外形尺寸每毛坯制作件毛坯技术条件零件净重零件毛重每台件数长方体45号钢160×120×40mm工序号工序名称工序内容车间小组设备型号及名称工夹量具工时准备每件1 2 3 4 5 6 7 8 91011121314151617 备料锻造热处理铣平面铣键槽铣Φ 100半圆铣24x135.5槽铣两侧台阶钻Φ 30通孔钻Φ16通孔精铣钳工粗磨精磨热处理热处理检验下料45#：160×120×40mm模锻正火调质粗铣平面铣铣键槽铣Φ 100半圆铣24x135.5槽铣两侧台阶钻Φ 30通孔钻Φ16通孔精铣各平面去锐边倒角，去毛刺粗磨各平面精磨侧面局部高频淬火低温回火时效处理按图样要求全部检验立式精锻机卧式铣床卧式铣床多刀半自动车床卧式铣床卧式铣床卧式铣床卧式铣床卧式铰床平面桌外圆磨床专用组合磨床高频淬火设备低温回火设备专用检具平面铣刀、平口钳、游标卡尺Φ3.5中心钻、平口钳、游标卡尺平面铣刀、平口钳、游标卡尺平面铣刀、平口钳、游标卡尺平面铣刀、平口钳、游标卡尺Φ10麻花钻、平口钳、游标卡尺Φ10麻花钻、平口钳、游标卡尺Φ 10平面铣刀、平口钳、游标卡尺平口钳、游标卡尺、锉刀砂轮、平口钳、游标卡尺砂轮、平口钳、游标卡尺锉刀、游标卡尺、千分尺编制（日期）审核（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期。
30铣
机械加工工序卡片
产品型号 零件图号
产品名称
零件名称
共
12 页 第 6 页
车间
工序号 工序名称 材 料 牌 号
工序30 铣六角 毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
设备名称
设备型号
设备编号
同时加工件数
C620-1
夹具编号
夹具名称 切削液
专用卡爪
工位器具编号
工位器具名称
工序工时 (分) 准终 单件
工步号 工 步 内 容 工 艺 装 备
主轴转速 切削速度 进给量 切削深度 进给
次数 工步工时
r/min m/min mm/r mm 机动 辅助 1 铣外六角
铣刀
380 44.1 0.33 1.3 1 4.5s 380 44.1 0.33 1.3 1 122.97s 380 44.1 0.33 1.3 1 43.04s 380 44.1 0.33 1.3 1 17.44s
设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）
处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期
外六角
外六角。
第四届全国大学生工程训练综合能力竞赛
The 4th
National Undergraduate Engineering Training Integration Ability Competition
机械加工工艺过程卡片 Machining Process Card
共3 页 第1页 编号：
产品名称 小车
生产纲领 500件/年 零件名称 前轮支架 生产批量 42件/月
材料 铝合金6061 毛坯种类
棒料 毛坯外形尺寸
100040⨯Φ
每毛坯可制作件数 11
每台件数 1 备注
序 号 工序 名称
工序内容
工 序 简 图
机床 夹具
刀具
量具 辅具
工时 （min ）
1
车
①车端面,保证粗糙度Ra3.2 ②车外圆，保证粗糙度Ra6.3 ③切断，保证长度尺寸90 ④车另一端面至88
CDL6136，三爪卡盘
90°外圆
车刀，
切断车刀
游标卡尺
0～150
12
2
车
①夹毛坯外圆一端，找正，粗车外圆至φ7×36，粗车外圆至φ32×52 ②精车外圆至φ5012
.0.+-ooo o ×37，精车外圆至
φ301
.00.0+-×46
③保证两外圆同轴度φ0.02 、粗糙度Ra0.8
④车圆弧R5，车凸台，保证凸台端面粗糙度Ra0.8，车倒角C1，车圆角R3
CDL6136，
三爪卡盘
90°外圆
车刀，
游标卡尺 0～150， 螺旋测微计
20
3
线切割
线切割A 、B 端面24×46±0.02 及两内端面12±0.02×42±0.02 、圆弧R5，保证两内外端面平行度0.01
工装
游标卡尺 0～150
35
装 订 线
学校名称：山东理工大学 参赛项目：S 常规
4
线切割
线切割两外端面24×20，圆弧R10，两外端面8×8，内槽宽2，圆孔
φ5000.0012
.0+-
工装
游标卡尺 0～150
35
5
钳
①划φ3孔中心线，钻φ3通孔 ②套M5×13螺纹
钻床 （台钻）台虎钳 Φ3钻头
M5板牙
游标卡尺
0～150，
冲头
12
6 检验 按图样要求，检查各尺寸及精度
游标卡尺 0～150, 偏摆仪
百分表
5
7 入库 入库，等待装配调试
2
编制（日期） 审核（日期） 标准化（日期） 会签（日期）
标记 处数 更改文件号
签字
日期
学校名称：山东理工大学 参赛项目：S 常规
装 订 线
第四届全国大学生工程训练综合能力竞赛
The 4th
National Undergraduate Engineering Training Integration Ability Competition
加工工艺分析 Processing Technology Analysis
共3 页 第3页 编号： 产品名称
小车
生产纲领
500件/年 零件名称 前轮支架 生产批量
42件/月
1．零件各主要部分的作用及技术要求
⑴在012
.00
5+φ轴段上安装深沟球轴承，只存在径向约束，为提高小车精度，公差要求较高，表面粗糙度Ra 为um 8.0；
⑵该前轮支架作为小车转向机构的核心部件，则1
.0030+φ轴线与外圆 012
.00
5+φ有同轴度要求，同轴度允差02.0Φ；
⑶为使前轮与012
.00
5+φ轴不至发生偏斜，外端面与内槽面有平行度要求，平行度允差0.01；
⑷凸台端面对轴承有轴向约束，要求表面粗糙度Ra 为um 8.0。
⑸工件材料为铝合金6061；
2．工艺分析
⑴为保证同轴度要求，车外圆012
.00
5+φ，外圆可以一次装卡完成，根据对各表面的具体要求，可采用先粗车再精车的加工方案。
⑵为保证平行度要求，对外表面A 、B 及内槽一次线切割完成。
⑶两外圆轴线同轴度检查，可用芯轴夹装工件，然后在偏摆仪上或V 形块上用百分表测出。
3．中批量生产纲领
无碳小车前轮支架的生产纲领除计划规定的数量外，还必须包括备品率及平均废品率，即：
0N ＝)1()1(βσ+⨯+⨯⨯n N
式中：0N 一零件的年生产纲领(件/年)；N 一产品的年产量(台/年)；n 一每台产品中，该零件的数量(件/台)；
σ一备品率； β一废品率。
其中，当N =500，n =1,σ=0.01,β=0.03时，0N =520，则每月实际生产44件，保证了生产批量42件/月的要求。
装 订 线
学校名称：山东理工大学 参赛项目：S 常规。
