初三物理电路图练习题讲解电路图练习题是初中物理学习中的重要内容之一，通过解析电路图练习题可以帮助学生更好地理解电路中的电流、电压和电阻等基本概念。

以下是几道常见的初三物理电路图练习题及其讲解。

一、电路图练习题一如图所示，一个由电源和三个电阻组成的电路，电源的电动势为U，电源内阻为 r，三个电阻的阻值分别为 R1、R2、R3。

求电源两端的总电阻。

解析：根据串联电阻的计算公式，电路的总电阻等于各个电阻的阻值之和，即 RT = R1 + R2 + R3。

二、电路图练习题二如图所示，一个由电源、电阻和灯泡组成的电路，电源的电动势为U，电源内阻为r，电阻的阻值为R。

当灯泡亮时，流过它的电流为I1，当灯泡坏掉熄灭时，流过的电流为 I2。

求灯泡的电阻值。

解析：首先,我们可以根据欧姆定律得到亮时的电阻值为 R1 = U / I1，由于电流 I1 随着电阻的变化不会改变，所以我们可以根据此关系求得电阻R 的大小。

然后，我们可以利用熄灭时的电流 I2 计算出整个电路的总电阻 RT = U / I2。

最后，利用电路的总电阻 RT 和灯泡的电阻值 R1，可以用串联电阻的计算公式计算出灯泡的电阻值 R2 = RT - R1。

三、电路图练习题三如图所示，一个由电源、电阻和电流表组成的电路，电源的电动势为 U，电源内阻为 r，电路的总电流为 I，电流表的内阻为 Rm。

求电流表的示数。

解析：根据电路的总电流和电流表的内阻，可以使用欧姆定律得到电流表的示数 Im = I × (Rm / (Rm + r))。

由于电流表的内阻相对电源的内阻来说很大，在计算过程中可以简化为空载电压。

综上所述，以上是初三物理电路图练习题的讲解。

通过解析这些练习题，可以帮助学生更好地理解电路中的基本概念和计算方法。

希望同学们能够多加练习，提高自己的物理学习能力。

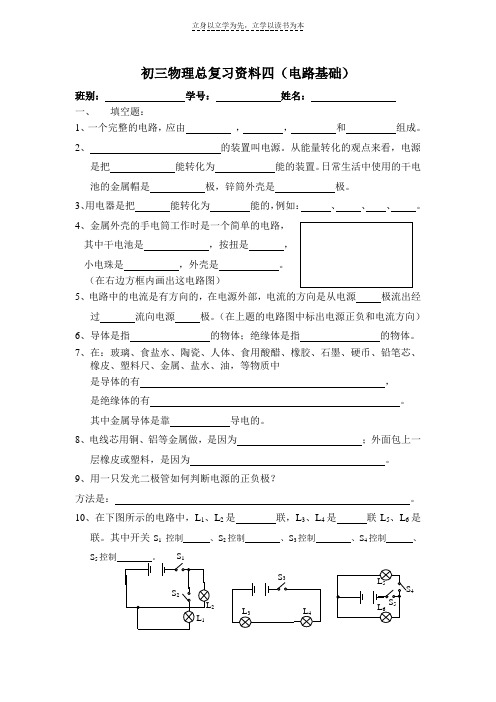

初三物理总复习资料四（电路基础）班别： 学号： 姓名：一、 填空题：1、一个完整的电路，应由 ， ， 和 组成。

2、 的装置叫电源。

从能量转化的观点来看，电源是把 能转化为 能的装置。

日常生活中使用的干电池的金属帽是 极，锌筒外壳是 极。

3、用电器是把 能转化为 能的，例如： 、 、 、 。

4、金属外壳的手电筒工作时是一个简单的电路，其中干电池是 ，按扭是 ，小电珠是 ，外壳是 。

（在右边方框内画出这电路图）5、电路中的电流是有方向的，在电源外部，电流的方向是从电源 极流出经过 流向电源 极。

（在上题的电路图中标出电源正负和电流方向）6、导体是指 的物体；绝缘体是指 的物体。

7、在：玻璃、食盐水、陶瓷、人体、食用酸醋、橡胶、石墨、硬币、铅笔芯、橡皮、塑料尺、金属、盐水、油，等物质中是导体的有 ，是绝缘体的有 。

其中金属导体是靠 导电的。

8、电线芯用铜、铝等金属做，是因为 ；外面包上一层橡皮或塑料，是因为 。

9、用一只发光二极管如何判断电源的正负极？方法是： 。

10、在下图所示的电路中，L 1、L 2是 联，L 3、L 4是 联L 5、L 6是联。

其中开关S 1 控制 、S 2控制 、S 3控制 、S 4控制 、S 52411、教室里的几盏日光灯是 联连接的；路灯是 联的；节日的小彩灯 是 联的；家庭用的电冰箱、电灯和洗衣机是 联的。

12、如右图所示，若使灯泡L1和L2串联，应闭合 ；若使灯泡L1和L2并联，应闭合 ；若同时闭合S 1、S 2、S 3则会 ，这样会使 损坏。

13、电流是表示 的物理量，通常用字母 代表，单位是 ，简称 ，符号是 。

常用单位还有 、 。

0.3A= mA ；150mA= A ；850μA= mA = A 。

一般的日光灯工作时电流约为 A ，一个电饭锅工作时电流约为 A 。

14、电路中的电流用 来测量，一般的电流表有 和 两个量程，分度值分别是 和 ，使用时必须把电流表 联在电路里。

电路知识梳理1．一个完整的电路由、、和组成．2．电源是能的装置．从能量转化的观点来看；电源是把能转化为能的装置．是使用电能进行工作的装置．开关的作用是·3．电路中存在持续电流的条件是：（1）；（2） .4．把用电器的电路叫做串联电路．5．把用电器的电路叫做并联电路．典型例题例：（20·济南）教室里投影仪的光源是强光灯泡；发光时必须用风扇给予降温．为了保证灯泡不被烧坏；要求：带动风扇的电动机启动后；灯泡才能发光；风扇不转；灯泡不能发光．则在如图所示的四个电路图中符合要求的是（）解析：本题考查了用电器的连接方式；图A中灯泡与电机并联；但电机和灯泡同时工作；图B中灯泡和电机都不能正常工作；图C中闭合开关；灯泡发光；再闭合开关时；电扇才转动；不满足要求．答案：D基础训练1．电池是一种把其他形式的能转化成电能的装置．电池提供的是直流电．干电池是生活中常用到的电池；它是把能转化成电能．为“神舟六号”在太空中飞行时提供电能的太阳能帆板则是将能转化成电能．2．如图所示；闭合开关和断开开关时；只R1与R2串联；闭合开关和断开开关时；R1与R2并联．3．如图所示电路；闭合开关S后；电路将是路（填“开”、“通”或“短”）．要使电路中两灯串联；则应拆除导线．第2题图第3题图第4题图4．如图所示；若只需L1发光；则用导线连接接线柱；若连接B、C接线柱；则L1、L2联；若使灯L1、L2并联；则接线柱A与B连接；接线柱C与连接．5．小轿车上都装有一个用来提醒司机是否关好车门的指示灯；四个车门中只要有一个门没关好（相当于一个开关断开）；该指示灯就会发光．如图所示的模拟电路图符合要求的是（）第5题图6．冲洗照片用的“曝光箱”内有红白两灯泡；箱外有两个开关S1、S2．根据需要；当先闭合S1时只有红灯L1发光；再闭合S2时红灯L1和白灯L2均发光；并要求在S1闭合前；即使先接通S2；L2也不发光．根据上述要求设计的下列电路正确的是（）第6题图7．如图所示．当开关S1、S2都闭合时；则（）A．三盏灯串联；且都能发光B．三盏灯并联；且都能发光C．灯L2、L3被短路；只有L1发光D．灯L2被短路；灯L1、L3发光第7题图8．如图所示；家庭照明灯的一种按键开关上常有一个指示灯．在实际使用中发现：当开关闭合时；只有照明灯发光；开关断开时；照明灯熄灭；指示灯会发出微弱的光；以便夜间显示开关的位置．根据这种按键开关的控制特性；能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是图中的（）第8题图9．关于生活中的一些电路连接；下列判断正确的是（）A．节日的夜晚；装扮天安门城楼的彩灯是串联的B．道路两旁的路灯；晚上同时亮；早上同时灭；它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇；使用时互不影响；它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的；只有在天暗并且有声音时才能亮；所以声控开关、光控开关及灯是并联的10.如图所示是理发用的电吹风的电路图；电动机符号为；则下列说法正确的是（）A．当选择开关放在“热”时；M与电热丝串联B．当选择开关放在“热”时．M与电热丝并联C．当选择开关放在“冷”时；M处于短路D．当选择开关放在“冷”时；M被短路11．学校教学楼的走廊里有一个按钮开关同时控制着八盏电灯（普通白炽灯）；则下列说法正确的是( )A．八盏电灯一定是串联关系 B．按钮开关的所有部件都必须是绝缘体C．电灯发光时把电能转化为内能和光能 D．当走廊里八盏电灯都亮着时；该电路的电阻最大12．请根据如图所示的电路；用笔画线作为导线；将图乙中的实物连接起来使之完整．第12题图拓展提升1．电冰箱内的电路如图所示；其中M是冰箱压缩机的；L是冰箱内的．它们组成的是联电路；其中开关S l控制；S2控制 .第1题图第2题图2．某同学参加兴趣小组；连成了如图所示电路；那么；当S1、S2都闭合时；发光的灯泡是；当S1断开、S2闭合时；发光的灯泡是．3． 2007年5月23日；重庆开县义和镇兴业村小学校舍遭遇雷电的袭击；7名小学生因雷击死亡；44名学生受伤．关于雷电的说法正确的是（）A．雷电可以把电能转化为内能和机械能．B．雷电会产生强烈的电磁波；但不会影响用电器的正常工作C．雷电电流、电压都很小；所持续时间也很短D．在野外；雷雨发生时；可以到大树下躲雨4．如图所示；开关S2断开；S1、S3闭合时；灯L1、L2联．开关S1、S3断开；S2闭合时；灯L1、L2联．第4题图第5题图5．如图所示是学校茶炉为了方便学生而设计的电路．绿灯亮、红灯不亮；表示水已烧开；此时温控开关的开闭情况是（）A．S1断开、S2闭合 B．S1闭合、S2断开 C．S1、S2都断开 D．S1、S2都闭合6．请你仔细观察如图所示的实物电路；并在下面两种方案中任选一种方案；使电路成为合理的电路．（1）在图中只加一根导线；使实物电路成为并联电路．（2）在图中只改动一根导线；使实物电路成为串联电路．选用方案 .7．楼道里；夜间只是偶尔有人经过；电灯总是亮着会浪费电能．科研人员利用光敏材料制成“光控开关”；天黑时自动闭合；天亮时自动断开．利用声敏材料制成“声控开关”；当有人走动发出声音时；自动闭合；无人走动时；自动断开．若将这两个开关配合使用；如图所示；就可以使楼道灯变得“智能化”；这种“智能化”电路正确的是（）第7题图8．一般家庭的卫生间都安装照明灯和换气扇．在使用时；要求它们能各自独立工作．按上述要求在虚线框内画出其电路图（换气扇用符号用表示）．第6题图第8题图9．某花园花草相间；景色宜人；为了保护花草、树木；防止人畜闯入花园；请利用节能小灯泡、电铃、电池组、开关各一个；以及足够长的细导线；设计一个值班人员看护花园的报警器．要求正常情况下；值班室内灯亮铃不响；有人畜闯入花园；碰到栅栏会拉断细导线；灯亮同时铃响．请在下面方框内画出你设计的电路图．第9题图。

物理初三练习题电路电路是物理学中的重要内容，掌握电路的基本知识对学习物理非常重要。

下面是一些物理初三练习题，帮助你巩固电路的相关概念和计算技巧。

题目一：串联电路1. 有两个电阻分别为R1=3Ω和R2=5Ω的电阻器，串联在一起。

求整个电路的总电阻。

解析：将两个电阻器串联在一起，相当于电流依次经过两个电阻。

根据串联电路的性质，总电阻等于两个电阻之和。

所以，总电阻R总=R1+R2=3Ω+5Ω=8Ω。

2. 当电路中通过的电流为4A时，求两个电阻器上的电压。

解析：根据欧姆定律，电压等于电阻乘以电流。

所以，第一个电阻器上的电压V1=R1*I=3Ω*4A=12V，第二个电阻器上的电压V2=R2*I=5Ω*4A=20V。

题目二：并联电路1. 有两个电阻分别为R1=3Ω和R2=5Ω的电阻器，并联在一起。

求整个电路的总电阻。

解析：将两个电阻器并联在一起，相当于电路中的电流可以同时通过两个电阻。

根据并联电路的性质，总电阻等于两个电阻的倒数之和的倒数。

所以，总电阻1/R总=1/R1+1/R2=1/3Ω+1/5Ω=8/15 Ω，从而得到总电阻R总=15/8 Ω。

2. 当电路中通过的电流为4A时，求两个电阻器上的电压。

解析：根据欧姆定律，电压等于电阻乘以电流。

既然是并联电路，两个电阻器所受的电压相同。

所以，第一个电阻器上的电压V1=R1*I=3Ω*4A=12V，第二个电阻器上的电压V2=R2*I=5Ω*4A=20V。

题目三：混合电路一个电路中既有串联电路又有并联电路，我们称之为混合电路。

下面是一个混合电路的示意图，请回答以下问题：1. 求整个电路的总电阻。

解析：首先，我们可以看到R1和R2是串联连接的。

所以，它们的总电阻为R12=R1+R2=5Ω+3Ω=8Ω。

然后，整个电路有两个分支，一条是R12和R3并联，一条是R4和R5串联。

根据并联电阻的计算方法，得到分支电阻为R34=(R12*R3)/(R12+R3)=(8Ω*2Ω)/(8Ω+2Ω)=1.6Ω，分支电阻为R45=R4+R5=4Ω+6Ω=10Ω。

初三物理电路图练习题电路图是物理学中重要的一部分，它用图形的形式表示了电流的流动路径和电器元件之间的连接关系。

通过电路图的练习题，可以帮助我们加深对电路原理的理解，并提高解决电路问题的能力。

下面将给出几个初三物理电路图练习题，供大家参考和练习。

练习题一：如图所示，一个电池通过开关S与一个灯泡L连接。

当开关关闭后，灯泡亮；当开关打开后，灯泡熄灭。

请回答以下问题：1. 当开关处于关闭状态时，电路处于什么状态？请解释原因。

2. 当开关处于打开状态时，电路处于什么状态？请解释原因。

3. 如果用导线代替开关，灯泡的亮度是否会有所变化？请解释原因。

练习题二：如图所示，一个电池通过开关S与一个电阻R1连接，然后再通过另一个开关T与另一个电阻R2连接，最后与一个灯泡L相连。

请回答以下问题：1. 当开关S关闭、开关T打开时，电路中的电流是否存在？请解释原因。

2. 当开关S打开、开关T关闭时，电路中的电流是否存在？请解释原因。

3. 当开关S关闭、开关T关闭时，电路中的电流是否存在？请解释原因。

练习题三：如图所示，一个电池通过两个并联的灯泡L1和L2连接。

请回答以下问题：1. 当灯泡L1损坏时，是否会影响灯泡L2的亮度？请解释原因。

2. 当灯泡L2损坏时，是否会影响灯泡L1的亮度？请解释原因。

3. 分析并描述电路中的电流分布情况。

练习题四：如图所示，一个电池通过两个串联的电阻R1和R2连接。

请回答以下问题：1. 在串联电路中，两个电阻之间的电压关系如何？2. 如果将电阻R1的阻值加倍，电阻R2的阻值保持不变，对电路的影响是什么？请解释原因。

3. 如果将电阻R2的阻值加倍，电阻R1的阻值保持不变，对电路的影响是什么？请解释原因。

以上是初三物理电路图练习题，希望对大家的物理学习有所帮助。

通过反复练习和思考这些题目，相信你能逐渐掌握电路图的解读和应用能力，为进一步学习电学打下坚实的基础。

祝愿大家能在物理学习中取得优异的成绩！。

初三物理电路练习题电路题1：如图所示，电路中由一个电源、一个电阻、一个开关和一个电流表组成。

电源提供电压为12伏，电阻为2欧姆，开关闭合时，电流表指示1安培。

1.1 当开关闭合时，通过电阻的电流为多少？1.2 当开关断开时，通过电阻的电流为多少？1.3 请计算电源的内阻。

电路题2：如图所示为一个并联电路，由两个相同的电阻和一个电源组成。

电源的电压为6伏，电阻为4欧姆。

2.1 当两个电阻相同的情况下，通过每个电阻的电流是多少？2.2 请计算两个电阻的阻值。

解答：电路题1：1.1 当开关闭合时，通过电阻的电流为1安培。

根据欧姆定律，电流（I）等于电压（U）除以电阻（R）。

即I = U / R，代入已知值，代入公式计算，I = 12伏 / 2欧姆 = 6安培。

1.2 当开关断开时，通过电阻的电流为0安培。

因为当开关断开时，电路中断，电流无法通过电阻。

1.3 由于题目没有提供电流表断开电路时的内阻测量值，无法直接计算电源的内阻。

如果给出了断开电路时的内阻测量值，可以通过测量电压降和计算内阻的方法来得出结果。

电路题2：2.1 当两个电阻相同的情况下，通过每个电阻的电流相等。

根据欧姆定律，电流（I）等于电压（U）除以电阻（R）。

即I = U / R，代入已知值，代入公式计算，I = 6伏 / 4欧姆 = 1.5安培。

2.2 由于并联电路中的电阻值满足倒数相加的规律，即两个电阻相同时，总电阻Rt = 1 / (1 / R1 + 1 / R2)。

代入已知值，Rt = 1 / (1 / 4欧姆+ 1 / 4欧姆) = 2欧姆。

通过以上解答可以得出初三物理电路练习题的答案。

此文档下载后即可编辑初三物理电学复习题一、填空题（每空1分，共42分）1、4.5A= mA= μA ；3V= kV= mV ；2.5k Ω= Ω= M Ω。

2、电阻是导体本身的一种性质，其大小决定于导体的 、 、 和 。

3、如图所示，R 1=3Ω，R 2=6Ω则开关断开和闭合时，a ，b 间的电阻分别为 和 。

4、物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹不会造成人员伤忘，而是在空中散布大量极细的石墨丝，这些石墨丝是 （选填“导体“绝缘体”）；飘落到供电设备上会造成 （选填“断路”或“短路”）从而使供电系统瘫痪。

5、电源电压不变，当某电阻的阻值增加3Ω时，电流变为原来的54则原来的电阻为 Ω。

6、有两只电阻器，已知R 1=3Ω，R 2=5Ω。

若串联在电路中，则通过它们的电流之比I 1：I 2= ，电压之比=21:U U ；若并联在电路中，则通过两者的电流之比=''21:I I ，电压之比=''21:U U 。

7、某用电器的电阻为120Ω，要使电路中总电流的51通过用电器，应该跟用电器 联一个 Ω的电阻；要使用电器两端的电压是电路总电压的41，应该跟用电器 联一个 Ω的电阻。

8、如图所示，3个阻值均为10Ω的电阻R 1，R 2，R 3串联后接在电压恒为U 的电路中，某同学误将一只电流表并联在电阻R 2两端，发现电流表的示数为1.5A ，据此可推知电压U= V ；若用一只电压表替代电流表并联在R 2两端，则电压表的示数应为 V 。

9、电灯泡上标有“220V ，60W ”的字样，表示 。

10、灯泡的灯丝断了再搭上，接到原来的电源上，灯泡比以前更 了，这是因为 。

11、电流通过用电器做功，实质是将 能转化为 能的过程。

甲、乙两电阻接在不同的电路中，两电阻上的电压之比为3：1，电流之比为1：2，通电时间之比为3：2，则电流通过两电阻做功之比为 ，它们的电功率之比为 。

中考物理专题复习概念分类练习题--电学电学一：电路一、简单电路的组成1、电源：电源的作用是给用电器____．干电池、蓄电池、发电机都是电源。

2、用电器：用电器是利用来工作的设备．3、导线：电线的作用是____电荷，它是电流的通道．4、开关：开关的作用是____电路的通断．二、电路种类1、通路：线路接通时，有电流从电源__极流出，经过用电器流回到电源__极．2、开路：线路断开时，电路中____（有或没有）电流．3、短路：当________直接用导线相连时发生短路，此时用电器中____（有或没有）电流；但有很大的电流通过电源，使____及____发热过多而被烧坏，因此电源是不允许被短路的．三、电路图用器件的符号表示________情况的图叫电路图．四、电路的连接1、串联：把电路元件________相连，接入电路中叫串联．串联电路的基本特点是：电流从电源__极流出后，只有__条通路，逐个通过各个用电器后，直接流回电源__极，切断任何一处电路，整个电路均不工作；开关可以__联在电路中的任何位置．是串联。

2、并联：把电路器件____地连接起来的电路叫并联．并联电路的基本特点是：有__条通路，切断一条支路，其余各支路____（能或不能）独立工作，因此，干路中的开关可以控制____电路的通断，支路中的开关只能控制______路的通断．各支路____影响。

高大建筑物上的彩灯、路灯、家用电器的连接是并联。

五、导体和绝缘体1、导体：容易导电的物体叫导体．如____、____、、、__的水溶液等．2、绝缘体：______导电的物体叫绝缘体．如____、____、____等．3、导体和绝缘体之间没有绝对的界限：在一定条件下，绝缘体有可能变为导体． 电学二：电流电压电阻一、电流1、电量： 的多少叫电量．国际单位制中电量的单位是为____．2、电流的形成：导体中电荷作____移动形成电流．3、电流的方向：物理学中规定，__电荷____移动的方向为电流方向．电路接通时，电流从电源的__极经过用电器、导线等流向电源的__极．4、获得持续电流的条件：电路中必须有____，电路必须是 路．5、电流的效应：电流的热效应是导体中有电流时，导体将____的现象，它的应用如____、______、______．电流的化学效应是________中有电流时，溶液中会发生（某种）化学变化的现象，它的应用如____、____．6、电流的强弱：用____与____的比值表示电流的强弱，叫做电流[强度]．公式是:I=tQ ． 电流的单位：国际单位制中电流的主单位是____，国际符号是__．单位换算：1μA=________mA=________A ．7、电流的测量：实验中，用______测量电流的大小．它必须__联在被测的电路中，并使电流从__接线柱流入，从__接线柱流出；通过它的电流绝不允许超过它的____；使用时，绝对禁止不经过用电器将它的两个接线柱直接连到____的两极上．8、电流的特点：串联电路中各处电流____，数学表达式____________________．并联电流中的总电流____各支路电流____，数学表达式__________________．二、电压1、电压概念：电压是使____定向移动形成____的原因．2、电压的单位：国际单位制中电压的主单位是____，国际符号是__．单位换算：1kV=______V=______mV=______μV ．一节干电池的电压是______；一节铅蓄电池的电压是__；照明电路(或称家庭电路)电压是______；对人体安全的电压是__________．3、电压的测量：实验中用______测量电压．测量时，必须把它__联在被测电路的两端；______接线柱应接在靠近电源正极的那端；使用时，所测电压不得超过它的____．4、电压的特点：串联电路两端的总电压____各部分电路电压____．数学表达式：____________________并联电路各支路两端的电压____，数学表达式：______________．三、电阻1、电阻的概念：物理学中把导体对____的阻碍作用叫电阻．2、电阻的单位：国际单位制中，电阻的主单位是____，国际符号是__．单位换算：1MΩ=______KΩ=______Ω．3、电阻的特性：导体的电阻是导体____的一种性质，它的大小决定于导体的____、______和____，还有导体的____有关．4、变阻器：滑动变阻器是通过改变电路中______的____来改变电阻的器件，从而改变电路中____、____的大小．滑动变阻器的连接方法是采用“”的接法连入电路才有控制作用．闭合开关前，应将滑动片移到变阻器____________处．电阻箱也是一种变阻器，有旋盘式电阻箱和插孔式电阻箱两种．插孔式电阻箱的铜塞全部拔出时，接入电路的电阻____；全部插入时，接入电路的电阻最小．电学三：欧姆定律一、欧姆定律1、内容：导体中的电流，跟这段导体两端的____成____，跟这段导体的____成____．2、公式：欧姆定律的公式是__________．公式中I、U、R三个量是对同一导体、同一工作状态而言的；它们的单位必须统一，若I用安，则U用__、R用__．二、伏安法测电阻1、原理：伏安法测电阻的原理是__________________计算电阻的公式是__________．2、器材：伏安法测电阻要用______、____、__________、待测电阻、____和______、______；其中滑动变阻器的作用是．3、电路图：请在右侧空白处画出伏安法测电阻的电路图．连接电路时，开关应处于____状态，开关闭合前，滑动变阻器的滑片应在________处．三、串联电路的电阻1、规律：串联电路的总电阻等于各________的电阻____．串联电路的总电阻__于每一个串联导体的电阻，这是因为几个导体串联，相当于增加了导体的 ．2、公式：串联电路的电阻公式是________________．推导过程是：∵U=IR ，U 1=IR 1，U 2=IR 2，U=__________，∴IR=IR 1+IR 2，即________________．四、并联电路的电阻1、规律：并联电路的总电阻的____，等于各并联导体的电阻的________．并联电路的总电阻__于每一个并联导体的电阻，这是因为几个导体并联相当于增加了导体的________．2、公式：并联电路电阻公式：____________________________．推导过程：I=U/R ，I 1=U 1/R 1，I 2=U 2/R 2，I=I 1+I 2．∴U/R=U 1/R 1+U 2/R 2，又∵U=U 1=U 2，∴_________________________．电学四：电功与电能一、电功1、概念：____做功的多少叫电功．在电流做功的过程中，电能转化为_____能．2、计算：电流在某段电路上所做的功等于这段导体两端的____跟导体中通过的____及通电的____的乘积．电功的计算公式是：__________．式中U 表示电压，单位用____；I 表示电流，单位用____；t 表示时间，单位用__．国际单位制中电功的单位是 ．3、测量：家庭电路中电流所做的功是用______来测量，1度= kwh= J二、电功率1、概念：电流在________内所做的功叫电功率，它是表示________的物理量．2、公式：P=tW =UI ． 3、单位：国际单位制中，电功率的主单位是______，1kw=________w ．4、额定电压和额定功率：额定电压是指用电器上标出的________时的电压，用电器在____电压下工作时的电功率叫额定功率．当用电器两端的实际电压等于额定电压时，用电器的实际功率才等于它的额定功率．5、电功率的测定：测定电功率的实验原理是________．需要的器材是______、______、__________，在测量小灯泡的额定功率时，必须调节滑动变阻器，使电压表的读数等于____电压，这时小灯泡____发光，测出电流表和电压表读数，通过公式P=UI可以计算出它的额定功率，但不能求电功率的____．三、焦耳定律1、规律：电流流过导体时产生的热量，跟电流的____成正比，跟导体的电阻成__比，跟通电的时间成__比．2、公式：焦耳定律的计算公式是Q=I2Rt．3、应用：电热器是利用电流的__效应的现象制成的加热设备．电热器的应用举例：电烙铁、电热壶、电熨斗．力学五：生活用电一、组成家庭电路主要由______、______、____、______、____、____和____组成的．进户线是从低压输电线上引下来的，其中一条在正常情况下跟地之间没有电压，叫__线，不能使测电笔的氖管发光；另一条跟地之间有______V的电压，叫火线，能使测电笔的氖管发光．电灯和开关是__联连接的，插座和电灯必须__联连接．二、白炽灯白炽灯是利用电流的热效应来工作的，将电能转化为__能和__能，因此灯丝要用熔点__的钨制成．常见的白炽灯有____灯和____灯两种．小功率白炽灯的玻璃泡内抽成真空是为了防止钨丝氧化；大功率白炽灯的玻璃泡内有氦、氖等气体，它可以阻碍钨丝在高温时____．三、保险丝电路中的总电流是随用电器功率的增大而____的．造成家庭电路中电流超过安全电流的常见原因是____和用电器______过大．保险丝的作用是在电路中的电流增大到危险程度以前____切断电路．因此，保险丝必须__联在电路中．保险丝是用熔点低的合金材料制成，保险丝的规格常用它的____电流表示．选用保险丝的原则是应使它的额定电流____________电路的最大正常工作电流．四、安全用电1、触电：触电一般是指一定强度的电流通过人体所引起的伤害事故．事实表明，不高于____伏的电压才是安全电压．2、安全用电的原则：对安全用电必须做到“四不”，即不接触高于____伏的带电体；不靠近____带电体；不弄湿用电器；不损坏______．在安装螺丝口电灯泡时，火线应通过____再接到灯头中，且接在灯头锡块上．力学六：电和磁一、电流的磁场1、电流周围存在磁场：1820年4月丹麦物理学家______发现了电流周围存在____．2、通电螺线管的磁场：通电螺线管周围存在____，它的磁感应线分布与________的十分相似，它的N、S极和电流方向可用____________来确定．二、电磁铁1、电磁铁的构造：电磁铁是由____、____两部分组成的．2、电磁铁的原理：通电螺线管具有磁性，通电螺线管的____越多，通过的____越大，它的磁性越强，在通电螺线管中插入____，会大大增强它的磁性．3、电磁铁的优点：电磁铁磁性的有无由__________来控制；它的磁性强弱由__________来控制；它的磁场的方向由__________来控制．4、电磁铁的应用：利用电磁铁可以制成____、电话的____等．还可以制成电磁______．电磁继电器主要部件是______、____、____和____，它是由____电路和____电路两部分组成的．三、磁场对电流的作用性质：通电导体在磁场里要受到__的作用，其方向与____方向和____方向都有关系．通电线圈在磁场中受到力的作用而转动．转动的方向与磁场的方向和电流的方向都有关系．通电线圈转到平衡位置时由于受平衡力的作用，线圈将不能持续转动．此时线圈所在平面和磁感应线方向垂直．四、电动机1、构造：直流电动机的主要组成部分有______、____、______和____．它由____电源供电．2、原理：直流电动机是利用____导线在磁场中受到力的作用的原理制成的．要使电动机工作，必须使线圈一转到平衡位置就能自动地改变电流方向，能完成这一任务的装置叫______．改变____方向或改变____方向，都能使电动机的转动方向发生改变．五、电磁感应1、电磁感应现象：闭合电路的______导体在磁场里做____________的运动时，导体中就会产生电流，这种现象叫电磁感应．电磁感应现象是英国物理学家______在1831年发现的．2、感生电流：在电磁感应现象中产生的电流叫做____电流．产生感生电流的条件是①____电路；②______导体地磁场里；③做____________的运动．感生电流的方向与____方向和____________的运动方向都有关系．六、发电机1、构造：交流发电机的主要组成部分有______、____、____和____．2、原理：交流发电机是利用________的原理发电的．当转子转动时，发电机线圈套磁场中作周期性切割磁感应线的运动，从而在线圈中产生大小和方向周期性改变的电流，把这种电流叫做____电．.。

初三物理电路图专项练习题1. 问题描述及分析在初三物理学习中，电路图是一个重要的概念，通过掌握电路图的基本原理和解题方法，能够帮助学生更好地理解电路中的各个元件及其工作原理。

本文将介绍一些初三物理电路图专项练习题，帮助学生加深对电路图的理解。

2. 串联电路题目2.1 串联电路简介串联电路是指多个电阻、电源等元件依次连接在一起的电路。

在串联电路中，电流将依次通过各个元件，而电阻则按照一定规律相加。

2.2 串联电路题目一题目：如图1所示，一个电阻为R1的电源与电阻为R2的灯泡依次串联连接，请回答以下问题：1) 串联电路中的电流情况如何？2) 如果R1=10欧姆，R2=20欧姆，请计算电路中的总电阻值和通过电路的电流强度。

2.3 串联电路题目二题目：如图2所示，一个电阻为R1的电源与电阻为R2的电阻器依次串联连接，请回答以下问题：1) 串联电路中的电流情况如何？2) 如果R1=5欧姆，R2=15欧姆，请计算电路中的总电阻值和通过电路的电流强度。

3. 并联电路题目3.1 并联电路简介并联电路是指多个电阻、电源等元件同时连接在一起的电路。

在并联电路中，电流将分流通过各个元件，而电阻则按照一定规律进行倒数相加。

3.2 并联电路题目一题目：如图3所示，一个电阻为R1的电源与电阻为R2的灯泡同时与电源相连，请回答以下问题：1) 并联电路中的电流情况如何？2) 如果R1=10欧姆，R2=20欧姆，请计算电路中的总电阻值和通过电路的电流强度。

3.3 并联电路题目二题目：如图4所示，一个电阻为R1的电源与电阻为R2的电阻器同时与电源相连，请回答以下问题：1) 并联电路中的电流情况如何？2) 如果R1=5欧姆，R2=15欧姆，请计算电路中的总电阻值和通过电路的电流强度。

4. 串并联结合电路题目4.1 串并联结合电路简介串并联结合电路是指同时具备串联与并联元件的电路。

在此类电路中，需要根据具体情况综合运用串联和并联的求解方法。

初三物理总复习专题训练题（电学）班级____________姓名______________ 学号____________一、选择题1、将规格分别为“22021100W”的A灯和“220212021”的B灯串联起来接入22021的电路中，则：A两灯电阻之比RA ∶RB=2∶1B两灯承受的电压之比UA ∶UB=1∶2C两灯消耗的电功率之比PA ∶PB=2∶1D两灯在同样的时间里放出的热量之比QA ∶QB=1∶2E两灯中通过的电流强度之比IA ∶IB=1∶12、如上图所示电路，开关K断开和闭合时电流表示数的之比是1：3，则可知电阻R1和R2之比：A1：3 ； B1：2 ； C2：1 ； D3：1。

3、下面是“用电压表、电流表测电阻”实验中的几个步骤。

正确的顺序排列是：____。

A、闭合开关，记下电路中电流强度和待测电阻两端电压值；B、根据每组数据，算出电阻值。

最后算出电阻的平均值，作为待测电阻的阻值；C、改变电池的个数，以改变加在待测电阻上的电压，测出通过待测电阻的电流强度和它两端的电压，共记下最少三组电流强度和电压值；D、按电路图将电压表、电流表、待测电阻、开关、导线连接成电路。

A A、B、C、D；B B、D、C、A；C D、A、C、B；D A、C、D、B。

4、两只定值电阻，甲标有“10Ω、1A”，乙标有“15Ω、0.6A”，把它们串联起来，两端允许的最高电压是：A10伏； B15伏； C19伏； D25伏。

〔〕5、如图所示，电源电压为9伏特，定值电阻R为5欧姆，滑动变阻器R。

的最大阻值为4欧姆，那么当滑动片由滑动变阻器的a端滑向b端时，电压表的示数是：A由0逐渐增大到9伏； C由0逐渐增大到4伏；B由0逐渐增大到5伏； D由4伏逐渐减小到0。

6、下图的电路，电源电压恒定，当滑动变阻器的滑片从a端移向b端时，可以断定：AA表的示数变大，V表的示数变大；BA表的示数变大，V表的示数变小；CA表的示数变小，V表的示数变大；DA表的示数变小，V表的示数变小。
