八年级物理简单的电路

家庭电路初中物理
家庭电路是初中物理中的一个重要内容。

以下是有关家庭电路的一些基本知识点：
1. 家庭电路通常由电源、开关、负载和导线组成。

电源可以是电池或电力公司提供的电源。

开关用于控制电路的通断。

负载是电路中的用电设备，如灯泡、电视机等。

导线用于连接各个元件，常用的导线材料有铜和铝。

2. 家庭电路中常用的电路连接方式有两种：并联和串联。

在并联连接中，各个负载并行连接在一起，它们之间的电压相同，而电流可以分流。

在串联连接中，各个负载依次串联连接，它们之间的电流相同，而电压可以分压。

3. 家庭电路中的负载通常通过开关控制。

当开关关闭时，电路断开，负载不通电；当开关打开时，电路闭合，负载通电。

4. 家庭电路中的安全问题需要引起关注。

使用家居电器时，应注意遵循正确的用电规范，如不过载使用插座、不在潮湿环境下使用电器等。

此外，家庭电路中常配备有保险丝或漏电保护器，用以提供过载和漏电保护。

这些是关于家庭电路的一些基本概念，希望有所帮助。

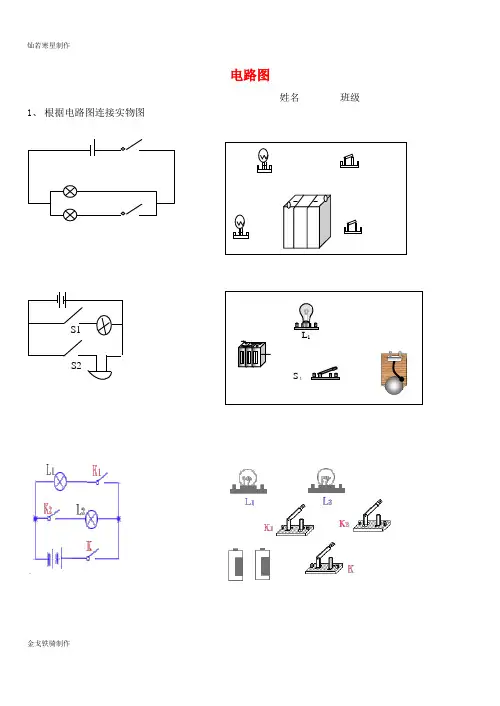

电路图
姓名 班级
1、 根据电路图连接实物图
S1
S2
L 1
S １
+
—
2在右面框中画出如图所示的电路图：
三:日常生活中电路应用设计
(1)请你设计一电路:一个开关能同时控制两盏灯(两种方法)
(2)如图器材,要求设计一电路:闭合任一开关灯都亮.画出电路图并连接实物
(3)根据下列要求, 画出电路图，并连成实物电路, 电键S1, S2 都闭合时, 灯L1和L2都能发光；断开
S1, 灯L1和L2都不发光,若闭合电键S1, 断开电键S2, 则只有灯L1能发光。

(4) 如图要求：只闭合开关S1时，电灯发光，电铃不发声；只闭合开关S2时，电灯发光，同时电铃发声。

并连接实物
S 1
S 2
+
—
L 1
（5）根据电路图连接实物图
+
—
L 1。

探究简单电路☞知识点1两种电荷1、带电体：带了电的物体叫做带电体。

一些物体被摩擦后，能够吸引轻小物体，人们把这种现象称为物体带了电，或者说有了电荷。

带电体具有吸引轻小物体的性质。

2、摩擦起电：用摩擦的方法使物体带电叫做摩擦起电。

只有两种不同物质组成的物体相互摩擦时，物体才会带电。

3、两种电荷（1）自然界中只存在两种电荷A、正电荷：丝绸摩擦过的玻璃棒所带的电荷叫做正电荷，用“+”表示。

B、负电荷：毛皮摩擦过的橡胶棒所带的电荷叫做负电荷，用“-”表示。

C、注意：摩擦时，不同物质得失电子取决于物体的原子核束缚电子的强弱。

物体失电子带正电；得电子带负电。

（2）电荷间的相互作用规律同种电荷相互排斥；异种电荷相互吸引。

4、电荷量：电荷的多少叫电荷量，简称电荷。

单位是库仑，简称库，符号是C。

例1用丝绸摩擦过的玻璃棒去接近一个轻质小球时，出现了如图所示的情况，则该小球的带电情况是（）A．带正电荷B．带负电荷C．不带电荷D．无法判断【答案】A。

【解析】丝绸摩擦过的玻璃棒带正电荷，把用丝绸摩擦过的玻璃棒靠近一个轻质小球时，它们相互排斥，说明这个小球一定和玻璃棒带的电荷相同，则该小球带正电荷。

例2如图所示金属球使小芳带电，则小芳（）A．得到电子B．失去电子C．得到原子核D．相互排斥的头发带上同种电荷【答案】D【解析】☞知识点2验电器（1）、构造：金属球、金属杆、金属箔、绝缘垫。

（2）、作用：检验物体是否带电。

（3）、原理：同种电荷相互排斥。

带电体所带的电越多，验电器金属箔片张开的角度越大。

（4）、用法：验电器不带电的情况下，把要检验的物体接触验电器的金属球，如果两金属箔片张开，说明物体带电，反之不带电。

（5）、判断物体是否带电方法方法原理看物体是否吸引轻小物体利用带电体具有吸引轻小物体的性质看物体间是否排斥利用同种电荷相互排斥的原理看验电器利用同种电荷相互排斥的原理例1如图所示，当带电体接触验电器的金属球时，下列说法正确的是（）A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上【答案】B【解析】A、摩擦起电现象是通过摩擦的方式使电荷发生了转移，而不是创造了电子；故A错误；B、毛皮和橡胶棒摩擦的过程中橡胶棒原子核束缚电子的能力强，容易得到电子带负电，故B正确；C、验电器的金属箔片张开是因为带了同种电荷，同种电荷相互排斥，故C错误；D、用毛皮摩擦过的橡胶棒带负电，有多余电子，橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，故D错误。

简单电路知识梳理一、电路的组成1、组成：导线、_______、电键、_______等。

2、作用：（1）电源是提供_____________。

（2）电键是__________________________。

（3）导线是__________________________。

（4）用电器是________________________。

【答案】1、电源；用电器2、电能；控制电路的通断；连接电路，输送电能；消耗电能二、电路的分类1、电路分为________、__________、__________三种状态。

2、通路：_______________，电路中____电，________正常工作。

3、短路：_______________，电路中会有很大的________，可能把电源烧坏。

4、开路（断路）：_______________，电路中____电，用电器_____工作。

5、整体短路：电源的正负极由导线直接连接，电流从电源正极出来不经用电器直接到电源负极，电源会因为电流过大而烧坏。

6、部分短路：串联电路中某用电器的两端被导线直接连接，电流不流经用电器直接经导线，电路中其它用电器有可能因为电流过大而烧坏。

【答案】1、通路；短路；断路2、处处接通的电路；有；用电器3、直接把导线接在电源两极；电流4、断开的电路；没有；不三、电路的连接方式电路的连接有两种：______________和______________。

定义：1、串联电路：_____________________________。

2、并联电路：_____________________________。

1、用导线把用电器元件逐个、顺次连接起来的电路2、用导线把用电器并列接在电路中的两点之间的电路四、电路元件符号的认识电源电键灯泡电流表电压表导线交叉相连导线交叉不相连定值电阻滑动电阻器电动机电铃五、1、什么是简单电路？用导线将一个用电器，开关，电源串起来的电路叫简单电路。

初中物理简单电路教案课时：2课时年级：八年级教学目标：1. 了解电路的概念，知道电路的组成。

2. 掌握串联电路和并联电路的特点。

3. 能够设计简单的电路，并能够用电路图表示。

教学重点：1. 电路的概念和组成。

2. 串联电路和并联电路的特点。

教学难点：1. 电路的设计和电路图的绘制。

教学过程：第一课时：一、导入（5分钟）1. 引导学生思考：日常生活中，我们经常接触到电路，那么什么是电路呢？2. 学生回答，教师总结：电路是指用电器、电源和连接线组成的电流路径。

二、新课讲解（20分钟）1. 讲解电路的组成：电源、用电器、连接线。

2. 讲解串联电路和并联电路的特点。

串联电路：1. 电流路径只有一条，用电器相互影响。

2. 各用电器之间首尾相接，电流相同。

并联电路：1. 电流路径有两条或多条，用电器互不影响。

2. 各用电器并联连接，电流分流。

三、课堂练习（15分钟）1. 让学生设计一个简单的电路，可以使用串联或并联的方式。

2. 学生设计电路，教师巡回指导。

四、总结（5分钟）1. 让学生回顾本节课所学内容，巩固知识点。

2. 提醒学生在设计电路时，要注意安全。

第二课时：一、复习导入（5分钟）1. 复习电路的概念和组成。

2. 复习串联电路和并联电路的特点。

二、课堂讲解（20分钟）1. 讲解如何绘制电路图：电源、用电器、连接线的表示方法。

2. 讲解电路图的意义：方便理解和交流电路设计。

三、课堂练习（15分钟）1. 让学生根据设计的电路，绘制出电路图。

2. 学生绘制电路图，教师巡回指导。

四、总结（5分钟）1. 让学生回顾本节课所学内容，巩固知识点。

2. 提醒学生在实际操作电路时，要注意安全。

教学评价：1. 课后作业：让学生设计一个复杂的电路，并绘制出电路图。

2. 课堂表现：观察学生在课堂上的参与程度、提问回答情况。

以上是一篇关于简单电路的初中物理教案，希望对您有所帮助。

初中物理掌握简单电路的分析和设计技巧简介：初中物理中，学习电路是一个重要的内容。

掌握简单电路的分析和设计技巧对于学生来说至关重要。

本文将介绍初中物理中的简单电路分析方法以及一些常见电路的设计技巧。

一、串联电路的分析和设计技巧在构建串联电路时，我们需要掌握以下技巧：1. 根据欧姆定律：U=IR，可以计算出串联电路中的电压、电流和电阻之间的关系。

2. 使用串联电阻定律：在串联电路中，总电阻等于各电阻之和，即RT=R1+R2+R3+...+Rn。

3. 应用电压分压定律：在串联电路中，电阻所受到的电压与电阻值的比例相等，即U1:U2:U3= R1:R2:R3。

4. 设计简单电路时，可以根据所需电压和电流选择合适的电阻值。

二、并联电路的分析和设计技巧在构建并联电路时，我们需要掌握以下技巧：1. 应用并联电阻定律：在并联电路中，总电阻的倒数等于各电阻的倒数之和，即1/RT=1/R1+1/R2+1/R3+...+1/Rn。

2. 应用电流分流定律：在并联电路中，电流等于各支路电流之和，即I=I1+I2+I3+...+In。

3. 设计简单电路时，可以根据所需电流和电压选择合适的电阻值。

三、平衡电桥的使用技巧平衡电桥是一种常见的电路实验工具，它可以用来测量电阻的未知值。

在使用平衡电桥时，我们需要注意以下几点：1. 将未知电阻与已知电阻进行比较，通过调节已知电阻的值，使电桥平衡。

2. 在调节电桥时，需要注意保持电桥的平衡状态，可以通过观察电桥示数或者使用电阻箱来进行调节。

3. 在使用平衡电桥进行实验时，应注意使用合适的电源电压和范围，避免损坏实验设备。

四、电路板的布线和焊接技巧在制作电子电路时，电路板的布线和焊接是非常重要的环节。

以下是一些布线和焊接技巧：1. 在布线时，需根据电路原理图进行合理的布线规划，尽量减少导线长度，避免交叉干扰。

2. 在焊接时，应掌握好焊接温度和时间，避免过高温度和长时间焊接导致电路元件损坏。

北师大版初中物理《第十一章简单电路》基础知识总结1、最基本的电路是由电源、开关、导线、用电器等部分组成。

2、用电器：像灯泡这样利用电能工作，把电能转化为其他形式的能的装置叫做用电器。

如：电灯，电视机，电动机，电铃等。

3、电源：为用电器提供电能的装置叫电源。

如发电机，电池等。

电源是把其他形式的能转化为电能。

如干电池是把化学能转化为电能。

发电机则由机械能转化为电能。

4、开关：在电路中，控制电路通断的装置叫开关。

5、导线：把电源、开关、用电器、连接起来起导电作用的金属线称为导线。

6、电路的三种状态：通路、断路、短路。

7、通路：连接好电路后，闭合开关，灯泡发光。

这种处处连通的电路，叫做通路。

（又叫闭合电路）8、断路：一个电路如果没有闭合开关，或导线没有连接好，电路在某处断开，处在这种状态的电路叫做断路。

（又称开路）9、短路：不经过用电器，直接用导线把电源两极连接起来的电路，叫做短路。

10、电路图：我们常用规定的符号表示电路中的元器件，把这些符号用代表导线的线段连接起来，就可以表示由实物组成的电路，这种图就叫做电路图。

11、电路的连接方式分：串联和并联两种。

12、电流方向：人们规定正电荷定向移动的方向为电流的方向。

13、电流用符号I表示，国际单位是：安培(A) 常用单位是：毫安(mA)、微安(µA)。

1安培=103毫安=106微安。

14、测量电流的仪表是：电流表，它的使用规则是：①电流表要串联在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上。

15、实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安。

16、电压(U):电压是使电路中形成电流的原因，电源是提供电压的装置。

电路中有电压不一定有电流，有电流电路的两端必有电压。

17、电压U的国际单位是：伏特(V)；常用单位是：千伏(KV)、毫伏(mV)、微伏(µV)。

在我们平常所遇到的初二物理串联、并联电路问题中，最头痛的莫过于碰到一个复杂的电路而不知如何下手。

错误原因分析简化电路时可用的方法很多，分析我们平常化简不好的原因可知，主要是存在以下三个问题：(1)没有搞清电表测的是哪部分电路的电流或电压，造成简化电路时电表复位不正确。

(2)对基本测量仪器的工作原理理解的不深。

例如对滑动变阻器的两种接法(串联限流接法和分压接法)的区别及使用条件没有清楚的认识。

(3)不能正确识别、处理电路中含有的无电流电阻。

通常串联在电容器支路中的电阻，跟理想电压表串联的电阻都可视为无电流电阻，简化电路时可用理想导线替换;被理想导线或被理想电流表短路的电阻也是无电流电阻，简化电路时应把这种电阻视为断路，从电路中拆除。

知识拓展：其实，对于物理中的复杂电路计算，可采取简化电路的方法，化为几个简单的问题进行解决。

下面是对物理中电路图分析方法内容的知识讲解，希望给同学们的学习很好的帮助。

电路图分析方法首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。

最基本的，先找到电源正极，电流就从电源正极出发，沿着导线流。

遇到分叉路的时候这样看：如果分叉路中有一条是没有任何电器的，只是一条导线，或者只有电流表，（初中阶段电流表是可以看做没有电阻的，所以也相当于一根导线），那么所有的电流肯定只会走这个叉路，不会走别的地方。

如果分叉路中有一条是有电压表的（初中阶段电压表看做电阻无限大，也就相当于断路），那么电流肯定不会走这条路。

除了上述两种特殊情况外，电流到了分叉路口就会往各个支路流去，每个支路电流的大小可以用欧姆定律计算。

八年级物理电流和电路（一）电流及电流的方向照下图那样，把小灯泡与干电池连接起来，合上开关，小灯泡就持续发光；打开开关，小灯泡就熄灭了。

小灯泡持续发光，表示有持续电流通过小灯泡的灯丝，这个持续电流是由干电池提供的，像干电池这样能够提供持续电流的装置，叫做电源。

干电池是电源，汽车里用的蓄电池也是电源。

电池有两个极，一个正极，一个负极。

电源的作用是在电源内部不断地使正极聚集正电荷，负极聚集负电荷，以持续对外供电。

干电池和蓄电池是用化学的方法使正负电荷分开的。

干电池、蓄电池对外供电时，电池内部发生化学变化，化学能转化为电能。

大量用电时的电源，是发电站里的发电机。

发电机通过电线把电送给工厂、农村以及千家万户，发电机发电的时候，机械能转化为电能，就是说，从能量转化的观点来看，电源是把其他形式的能量转化为电能的装置。

导线、灯泡的灯丝都是由金属制成的，金属中有大量的自由电荷（也称为自由电子），平时它们的运动方向杂乱无章，在接上电源之后，电荷就定向移动，形成了电流。

形成电流可以是正电荷定向移动；也可以是负电荷定向移动；也可以是正、负电荷同时定向移动。

在金属导体内定向移动的是带负电的自由电子，在酸、碱、盐的水溶液里，定向移动的是带正电的和带负电的自由电荷。

在19世纪初，物理学家刚刚开始研究电流时，并不清楚在不同的情况下究竟是什么电荷在移动，当时就把正电荷移动的方向规定为电流的方向，这一规定一直沿用至今。

按照这个规定，在电源外部，电流的方向是从电源的正极经过用电器流向负极，如下图所示：（二）导体和绝缘体有的物体容易导电，有的物体不容易导电。

容易导电的物体叫做导体，常见的导体：金属、石墨、人体、大地、酸碱盐的水溶液。

不容易导电的物体叫做绝缘体，常见的绝缘体：橡胶、玻璃、陶瓷、塑料、油等。

在金属导体中存在着能够自由移动的大量自由电子；在酸、碱、盐的水溶液中存在着能自由移动的正、负电荷；因此它们容易导电。

在绝缘体中，电荷几乎都被束缚在原子的X围内，不能自由移动，所以，绝缘体不容易导电。

八年级上册物理人教版第三章概念总结
概念1: 物理量
物理量是用于描述物体的特性和变化的属性，如质量、速度、力等。

概念2: 量纲和单位
量纲是指物理量的种类，单位是表示物理量大小的标准。

量纲和单位是相互对应的。

概念3: 洛伦兹力
当带电粒子在磁场和电场中运动时，会受到洛伦兹力的作用。

洛伦兹力的方向垂直于带电粒子的速度方向和磁场或电场的方向。

概念4: 电流
电流是电荷在导体中传递的现象。

电流的大小表示单位时间内通过导体横截面的电荷量。

概念5: 电路
电路是由电源、导线和电器元件等组成的闭合路径。

在电路中，电流会沿着闭合路径进行流动。

概念6: 电阻
电阻是导体对电流流动的阻碍作用。

电阻的大小取决于导体的
材料和几何形状。

概念7: 电压
电压是电源提供给电路的能量大小。

电压使电荷在电路中产生
电流。

概念8: 电阻的欧姆定律
欧姆定律是描述电压、电流和电阻之间关系的规律。

根据欧姆
定律，电压与电流成正比，与电阻成反比。

概念9: 串联电路和并联电路
串联电路是指电器元件依次连接起来，电流只能顺序通过各个
元件。

并联电路是指电器元件平行连接，电流在各个元件之间分流。

概念10: 简单电路的特点
简单电路中只包含一个电源和少量的电器元件。

通过简单电路的实验可以研究电流、电压和电阻之间的关系。

以上是八年级上册物理人教版第三章的概念总结。

详细内容请参考相关教材或课堂讲义。

初中物理如何制作一个简单的电路电路是物理学中一个重要的概念，也是我们日常生活中经常接触到的事物之一。

初中物理课上，我们学习了电路的基本原理和构成要素，下面我将介绍如何制作一个简单的电路。

首先，让我们明确一下电路的定义：电路是由导线、电源和电器元件组成的闭合路径，通过该路径电流可以流动。

在制作一个简单的电路之前，我们需要准备以下材料和工具：1. 电池或电源：用来提供电流的能量源；2. 电线：用于连接电池、开关和其他电器元件；3. 电灯泡：作为我们电路中的负载，用来将电能转化为光能；4. 开关：用来控制电路的通断；5. 夹子或插头：用于连接电线和其他元件的接线端口；6. 铜线或铜箔：可选的导电材料，用于连接电路中的元件；7. 纸板或木板：用于固定电器元件和组织电路的布局。

接下来，让我们按照以下步骤制作一个简单的电路：第一步，布置电路的基本结构：我们可以将电路布置在平整的纸板或木板上，这样会更加整洁美观。

首先，在纸板上画出电路的结构图，包括电池、开关和电灯泡的位置。

第二步，连接电池和开关：取一段适当长度的电线，剥去两端的绝缘层，将一端连接至电池的正极，另一端连接至开关的一个接线端口。

第三步，连接电池和电灯泡：取另一段适当长度的电线，剥去两端的绝缘层，将一端连接至电池的负极，另一端连接至电灯泡的一个接线端口。

第四步，连接电灯泡和开关：取第三段适当长度的电线，剥去两端的绝缘层，将一端连接至电灯泡的另一个接线端口，另一端连接至开关的另一个接线端口。

第五步，连接电路的接线端口：如果需要连接更多的电器元件，可以使用铜线或铜箔将它们连接到电路的其他部分。

夹子或插头可以用来固定这些元件，并确保良好的电气连接。

第六步，测试电路：在完成电路连接后，将开关拨至闭合状态，让电流通过电路。

如果一切正常，电灯泡应该亮起来，表示电路正常工作。

总结：通过以上步骤，我们成功制作了一个简单的电路。

这个电路包括了电池作为电源、电线作为导线、开关用于控制通断和电灯泡作为负载。
