初二物理电路图例题讲解 Revised by Jack on December 14,2020画电路图题型大约可分为以下几种:1、看实物画出电路图。
2、看图连元件作图。
3、根据要求设计电路。
4、识别错误电路,并画出正确的图。
一般考试就以上四种作图,下面就它们的作图方法详细说明。
(一)看实物画电路图,关键是在看图,图看不明白,就无法作好图,中考有个内部规定,混联作图是不要求的,那么你心里应该明白实物图实际上只有两种电路,一种串联,另一种是并联,串联电路非常容易识别,先找电源正极,用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置,然后作图。
顺序是:先画电池组,按元件排列顺序规范作图,横平竖直,转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压,在检查电路无误的情况下,将电压表并在被测电路两端。
对并联电路,判断方法如下,从电源正极出发,沿电流方向找到分叉点,并标出中文“分”字,(遇到电压表不理它,当断开没有处理)用两支铅笔从分点开始沿电流方向前进,直至两支笔尖汇合,这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路,每条支路中有几个元件,分别是什么。
特别要注意分点到电源正极之间为干路,分点到电源负极之间也是干路,看一看干路中分别有哪些元件,在都明确的基础上开始作电路图,具体步骤如下:先画电池组,分别画出两段干路,干路中有什么画什么。
在分点和合点之间分别画支路,有几条画几条(多数情况下只有两条支路),并准确将每条支路中的元件按顺序画规范,作图要求横平竖直,铅笔作图检查无误后,将电压表画到被测电路的两端。
(二)看电路图连元件作图方法:先看图识电路:混联不让考,只有串,并联两种,串联容易识别重点是并联。
若是并联电路,在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图,先连好电池组,找出电源正极,从正极出发,连干路元件,找到分点后,分支路连线,千万不能乱画,顺序作图。
初中物理--电路图详解电路识别是初中物理电学的重点之一。
很多同学在学电学之初还是很感兴趣的,毕竟"电"跟我们生活密切相关么,电脑、电话、电视这些玩意儿天天挂在嘴边,早~就想知道什么是“电”了,这把真要解开电的奥秘了!好兴奋~!电学一开始,果然不负重望,老师一个劲儿的做实验,一会摩擦玻璃棒,一会摩擦橡胶棒,然后又搬来一个带金属箔的"小闹钟",上课就是看热闹,很开心;在加上这部分的考试作业主要考知识点,尽考些玻璃棒、橡胶棒都带什么电,是排斥还是吸引等鹦鹉学舌的问题,小case~。
上课又热闹看,下课作业不难,还能学知识,总体感觉电学真是8错。
可惜好景不长,进入电流电路后,初中物理三大猛药之一——电学的糖衣吃完了,开始动真格的了。
电学的各难点中,打前锋的就是电路识别,课上讲的很简单,电路就串联、并联就两种,看上去很清纯~。
但实际做题发现满不是那么回事儿,无数出题老师们殚精竭虑、前仆后继,把原本清纯可爱的串并联电路,设计成错综复杂电路怪物,再掺和进去电表和变阻器,使得电路的复杂度达到极致,不少同学学到这杯具了,之前的兴奋劲儿一扫而空,取而代之的是做错题的郁闷和对电路怪物的恐惧,更要命的是,过不了电路识别这一关,接下来的电学都得杯具:电路识别错,后面的计算判断都是无用功。
因此吧里同学跑上来求电路识别方法者层出不穷。
电路识别虽然是有些难度,但还是有章可循的,电路识别相关的包括二部分:电路图简化以及电路图、实物图互化。
这次我先介绍一个简化电路图的方法,我把它叫做标号法。
这种方法简单易学、练练就会、便于记忆,而且适用于所有电路,是居家旅行、特别是简化电路的杀手锏。
我朋友的孩子上学期初二学电学,概念啥的都没问题,但是就认不出复杂电路图,所以电学习题一做就错,班里都倒数了。
马上就要期末考试了,她妈妈请我去给她单独辅导一下,教给她一个识别电路的法子,当场学会,练习几道后就明白了,期末考试物理从70多提升到92。

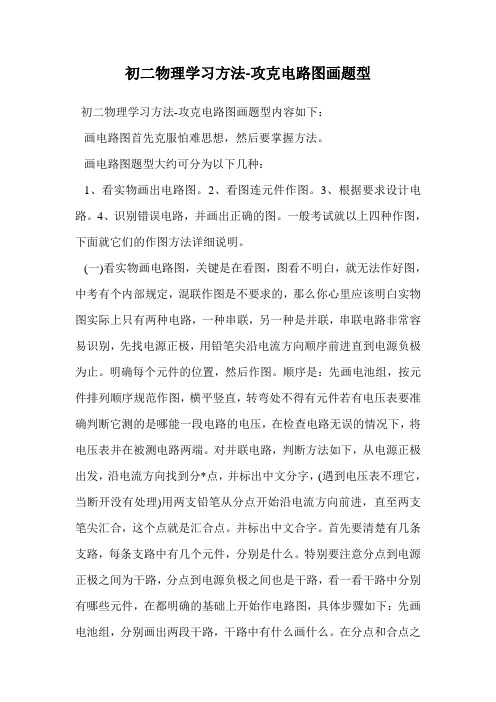

初二物理学习方法-攻克电路图画题型初二物理学习方法-攻克电路图画题型内容如下:画电路图首先克服怕难思想,然后要掌握方法。
画电路图题型大约可分为以下几种:1、看实物画出电路图。
2、看图连元件作图。
3、根据要求设计电路。
4、识别错误电路,并画出正确的图。
一般考试就以上四种作图,下面就它们的作图方法详细说明。
(一)看实物画电路图,关键是在看图,图看不明白,就无法作好图,中考有个内部规定,混联作图是不要求的,那么你心里应该明白实物图实际上只有两种电路,一种串联,另一种是并联,串联电路非常容易识别,先找电源正极,用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置,然后作图。
顺序是:先画电池组,按元件排列顺序规范作图,横平竖直,转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压,在检查电路无误的情况下,将电压表并在被测电路两端。
对并联电路,判断方法如下,从电源正极出发,沿电流方向找到分*点,并标出中文分字,(遇到电压表不理它,当断开没有处理)用两支铅笔从分点开始沿电流方向前进,直至两支笔尖汇合,这个点就是汇合点。
并标出中文合字。
首先要清楚有几条支路,每条支路中有几个元件,分别是什么。
特别要注意分点到电源正极之间为干路,分点到电源负极之间也是干路,看一看干路中分别有哪些元件,在都明确的基础上开始作电路图,具体步骤如下:先画电池组,分别画出两段干路,干路中有什么画什么。
在分点和合点之间分别画支路,有几条画几条(多数情况下只有两条支路),并准确将每条支路中的元件按顺序画规范,作图要求横平竖直,铅笔作图检查无误后,将电压表画到被测电路的两端。
(二)看电路图连元件作图方法:先看图识电路:混联不让考,只有串,并联两种,串联容易识别重点是并联。
若是并联电路,在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图,先连好电池组,找出电源正极,从正极出发,连干路元件,找到分点后,分支路连线,千万不能乱画,顺序作图。
专题1 电路图与实物图画电路图、连接实物图是电学中必备技能,是不少省市中考的必考点。
通过电路图连接实物图、实物图画电路图能很好的反映考生对电路的结构、特点的认识,是学好后面电学知识的关键。
一、由实物图画电路图:1、观察实物连接图,从电源的正极开始顺着电流的方向分析电流有几条路径回到电源负极,每个路径上都有哪些元件;2、用规定的符号从电源的正极开始,依次用符号代替各元件,注意电流路径有几条,电流从哪里分开,又从哪里汇合,直到回到电源负极(也可以从电源的正极开始,先完成一条电流路径上的元件符号,再并入其他条路径上的元件符号,注意从分流点和汇合点并入)3、在对应的符号旁边标明对应的字母符号。
例题1 (2021湖北鄂州)请根据实物图,画出对应的电路图。
【答案】见解析。
【解析】方法1:根据电流流向法画电路图。
先画出电池,电流从电池的正极出发,依次经过开关、电流表A2分流出两条路径:一条支路电流经过灯泡L2、电流表A1,另外一条支路电流经过灯泡L1,两支电流汇合后,回到负极,故电路图如下:方法2:从电源的正极开始,先完成A2、L2、A1这条电流路径上的元件符号,回到电源负极,再从A2的流出端A(或L2的流入端B)并入L1这条路径上的元件符号,回到A1的流出端,考点透视迷津点拨与点对点讲作图如下:或。
【点拨】(1)画电路图要求:不多不少、符号规范、画线横平竖直、转弯处取直角、均匀分布、美观实用。
(2)电路图中元件符号的位置要尽量与实物图中实物位置一致。
(3)电流从电流表的正接线柱分开,测支路电流,从负接线柱分开,测干路电流;电流汇合到电流表的正接线柱,测干路电流,汇合到负接线柱开,测支路电流。
(4)实物图中从一根导线的两端引线是一样的,都可以。
对点练:(2021四川射洪九年级期中)请将下面的实物图所对应的电路图画到实线框内。
【答案】见解析。
【解析】由实物图知,两灯并联,开关S1和电流表A在干路上,开关S2在L2支路上,电压表测L1两端电压,由此画出电路图如图所示:二、由电路图连接实物图:(1)串联电路:连接电路时,从电源的正极上用导线依次接好各个元件,最后接到电源的负极上。
初二物理电路图例题讲解集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#画电路图题型大约可分为以下几种:1、看实物画出电路图。
2、看图连元件作图。
3、根据要求设计电路。
4、识别错误电路,并画出正确的图。
一般考试就以上四种作图,下面就它们的作图方法详细说明。
(一)看实物画电路图,关键是在看图,图看不明白,就无法作好图,中考有个内部规定,混联作图是不要求的,那么你心里应该明白实物图实际上只有两种电路,一种串联,另一种是并联,串联电路非常容易识别,先找电源正极,用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置,然后作图。
顺序是:先画电池组,按元件排列顺序规范作图,横平竖直,转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压,在检查电路无误的情况下,将电压表并在被测电路两端。
对并联电路,判断方法如下,从电源正极出发,沿电流方向找到分叉点,并标出中文“分”字,(遇到电压表不理它,当断开没有处理)用两支铅笔从分点开始沿电流方向前进,直至两支笔尖汇合,这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路,每条支路中有几个元件,分别是什么。
特别要注意分点到电源正极之间为干路,分点到电源负极之间也是干路,看一看干路中分别有哪些元件,在都明确的基础上开始作电路图,具体步骤如下:先画电池组,分别画出两段干路,干路中有什么画什么。
在分点和合点之间分别画支路,有几条画几条(多数情况下只有两条支路),并准确将每条支路中的元件按顺序画规范,作图要求横平竖直,铅笔作图检查无误后,将电压表画到被测电路的两端。
(二)看电路图连元件作图方法:先看图识电路:混联不让考,只有串,并联两种,串联容易识别重点是并联。
若是并联电路,在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图,先连好电池组,找出电源正极,从正极出发,连干路元件,找到分点后,分支路连线,千万不能乱画,顺序作图。
初二物理探究串并联电路中电流的规律试题答案及解析1.根据实物图画出电路图,并回答问题:当开关闭合后,甲、乙两个电流表的示数如图所示,那么流过甲灯的电流为 A,流过乙灯的电流为 A,干路中的电流为 A。
(5分)【答案】电路图见下图 1.12 0.28 1.4【解析】从图中可以看出为并联电路,期中甲电流表测量的是干路电流,乙电流表测量的是乙灯的电流,甲电流表用的是大量程读数为1.4A,乙电流表读数为0.28A,所以甲灯的电流为1.4A-0.28A=1.12A,干路电流为1.4A。
【考点】识别电路图2.如图所示,通过灯L1、L2、L3的电流分别为0.1A,0.2A,0.3A,则电流表A1的示数为_____A,A2的示数为______A。
【答案】0.5 0.3【解析】由电路图可知,灯泡L1、L2、L3并联,电流表A1测通过L2和L3的电流之和,即为0.5A;电流表A2测通过L1和L2的电流之和,即为0.3A。
【考点】并联电路的电流规律3.在探究并联电路电流规律的实验中,如图甲是实验的电路图。
(1)电流表应(选填“串联”或“并联”)在被测电路中。
若要测量干路电流,则电流表应接在甲图中的点。
(2)小明同学在测量A处的电流时,闭合开关前,发现电流表指针位置如图乙所示,原因是;纠正该错误后,闭合开关,发现电流表的指针偏转又如图乙所示,原因是;排除故障后,电流表的示数如图丙所示,则电流表的示数为 A。
(3)上表是另一组的小亮同学在实验中用两盏规格相同的灯泡测出的数据,由此得出的实验结论是:在并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。
请指出小亮的探究过程的两点不妥之处:①;②。
【答案】(1)串联 C (2)电流表未校零电流表正负接线柱接反 0.24(3)用的是同规格的灯泡只有一组实验数据【解析】(1)电流表应该串联在被测电路中.若要测量干路电流,则电流表应该接在甲图中的C点。
(2)闭合开关前,发现电流表指针位置如图乙所示,原因是电流表未校零;通电后发现电流表指针位置如图乙所示,电流表指针反向偏转,原因是电流表正负接线柱接反了;排除故障后,电流表的示数如图丙所示,则电流表的示数为0.24A。
初二物理电路图分析方法讲解初二物理电路图分析方法讲解初二物理电路图分析方法讲解下面是对物理中电路图分析方法内容的知识讲解,希望给同学们的学习很好的帮助。
电路图分析方法首先,看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有,多做有关这方面的典型习题,尤其是老师的举例,多问同学和老师同一个电路图可能有不同看法或分析方法的,但结果是一样的物理不能只靠死记硬背,要多观察,善于思考电路图不会刻意和老师多沟通画电路图的方法:先辨别是串联还是并联,若是并联,再找开关控制哪条干路和支路。
首先牢记电器符号的代表意义,弄清每个元件在电路中的作用,结合生活中常遇电路,多看、多画、多联系实际。
遇到电路图时,按:电源+——开关——用电器——电源- 的顺序看,注意串联、并联器件在电路中的作用(分压、分流、限流等)。
这个还是要多加练习的。
最基本的,先找到电源正极,电流就从电源正极出发,沿着导线流。
遇到分叉路的时候这样看:如果分叉路中有一条是没有任何电器的,只是一条导线,或者只有电流表,(初中阶段电流表是可以看做没有电阻的,所以也相当于一根导线),那么所有的电流肯定只会走这个叉路,不会走别的地方。
如果分叉路中有一条是有电压表的(初中阶段电压表看做电阻无限大,也就相当于断路),那么电流肯定不会走这条路。
除了上述两种特殊情况外,电流到了分叉路口就会往各个支路流去,每个支路电流的大小可以用欧姆定律计算。
通过上面对物理中电路图分析方法知识的讲解学习,希望同学对上面的知识都能很好的掌握,相信同学们会学习的很好的哦。
电路图其实就是看看串联还是并联。
第1步:所有电压表以及它左右两边直至节点的导线遮去不看。
第2步:寻找有没有其他节点,如果有再看两两节点之间的东西,比如电流表测什么电流(与之串联)之类的。
(电源到节点的电阻或者电流表是在干路上的,这点要明白,先用铅笔描干路)第3步:复查,重新走一遍电路,还是电压表遮掉。
在长期的初中教学实践中,本人逐步探索了一套电学综合问题教学方案,对于学生突破电学综合问题中的障碍有一定效果。
一、理清“短路”概念。
在教材中,只给出了“整体短路”的概念,“导线不经过用电器直接跟电源两极连接的电路,叫短路。
”而在电学综合题中常常会出现局部短路的问题,如果导线不经过其他用电器而将某个用电器(或某部分电路)首尾相连就形成局部短路。
局部短路仅造成用电器不工作,并不损坏用电器,因此是允许的。
因它富于变化成为电学问题中的一个难点。
局部短路概念抽象,学生难以理解。
可用实验帮助学生突破此难点。
实验原理如图1,当开关S闭合前,两灯均亮(较暗);闭合后,L1不亮,而L2仍发光(较亮)。
为了帮助初中生理解,可将L1比作是电流需通过的“一座高山”而开关S的短路通道则比作是“山里的一条隧洞”。
有了“隧洞”,电流只会“走隧洞”而不会去“爬山”。
二、识别串并联电路电路图是电学的重要内容。
许多电学题一开头就有一句“如图所示的电路中”如果把电路图辨认错了,电路中的电流强度、电压、电阻等物理量的计算也随之而错,造成“全军覆没”的局面,所以分析电路是解题的基础。
初中电学一般只要求串联、并联两种基本的连接,不要求混联电路。
区分串、并联电路是解电学综合题的又一个需要突破的难点。
识别串、并联有三种方法,⑴、电流法;⑵、等效电路法;⑶、去表法。
⑴、电流法:即从电源正极出发,顺着电流的流向看电流的路径是否有分支,如果有,则所分的几个分支之间为并联,(分支前后有两个节点)如果电流的路径只有一条(无分支点),则各元件之间为串联。
此方法学生容易接受。
⑵、等效电路法:此方法实质上运用了“电位”的概念,在初中物理中,电压的概念,是通过“水位差”的类比中引入的。
那么,可借助于“高度差”进行类比,建立“一样高的电位”概念。
可以通过类比手法,例如:如果某学校三层楼上有初三⑴、初三⑵、初三⑶三个班级,二层楼上有初二⑴、初二⑵、初二⑶三个班级,那么初三年级与初二年级任意两个班级之间的“高度差”是一样的,都相差“一层楼”。
初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路:两灯串联时,如果只有一个灯不亮,则此灯一定是短路了,如果两灯都不亮,则电路一定是断路了;两灯并联,如果只有一灯不亮,则一定是这条支路断路,如果两灯都不亮,则一定是干路断路。
在并联电路中,故障不能是短路,因为如果短路,则电源会烧坏。
2、根据第一步再判断哪部分断路或短路。
例1:L1与L2串联在电路中,电压表测L2两端电压,开关闭合后,发现两灯都不亮,电压表有示数,则故障原因是什么?解:你先画一个电路图:两灯都不亮,则一定是断路。
电压表有示数,说明电压表两个接线柱跟电源两极相连接,这部分导线没断,那么只有L1断路了。
例2、L1与L2串联,电压表V1测L1电压,V2,V2示数很大,则L1短路而L2正常;B、若V1=0而V2示数很大,说明L2都断路。
测L2电压。
闭合开关后,两灯都不亮.则下列说法正确的是:A、若V1=0 解:可能你会错选A.其实答案为B。
首先根据题给条件:两灯都不亮,则电路是断路,A肯定不正确。
当L2断路时,此时V2相当于连接到了电源两极上,它测量的是电源电压,因此示数很大。
而此时L1由于测有电流通过,因此两端没有电压,因此V1的示数为零。
首先要分析串并联,这个一般的比较简单,一条通路串联,多条并联.如果碰上了电压表电流表就把电压表当开路,电流表当导线。
这个是因为电流表电压小,几乎为零.但电压表不同。
此处要注意的是,电压表只是看做开路,并不是真的开路。
所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况,要记得。
电压表是有示数的(话说我当时为这个纠结了好久)。
还有一些东西光看理论分析是不好的,要多做题啊,做多得题,在分析总结以下,会好很多。
而且如果有不会的,一定要先记下来,没准在下一题里就会有感悟、一.常见电路的识别方法与技巧在解决电学问题时,我们遇到的第一个问题往往是电路图中各个用电器(电阻)的连接关系问题。
不能确定各个电阻之间的连接关系,就无法确定可以利用的规律,更谈不到如何解决问题。
初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路:两灯串联时,如果只有一个灯不亮,则此灯一定是短路了,如果两灯都不亮,则电路一定是断路了;两灯并联,如果只有一灯不亮,则一定是这条支路断路,如果两灯都不亮,则一定是干路断路。
在并联电路中,故障不能是短路,因为如果短路,则电源会烧坏。
2、根据第一步再判断哪部分断路或短路。
例1:L1与L2串联在电路中,电压表测L2两端电压,开关闭合后,发现两灯都不亮,电压表有示数,则故障原因是什么?解:你先画一个电路图:两灯都不亮,则一定是断路。
电压表有示数,说明电压表两个接线柱跟电源两极相连接,这部分导线没断,那么只有L1断路了。
例2、L1与L2串联,电压表V1测L1电压,V2, V2示数很大,则L1 短路而L2正常;B若V1=0而V2示数很大,说明L2都断路。
测L2 电压。
闭合开关后,两灯都不亮。
则下列说法正确的是:A、若V1=0解:可能你会错选A。
其实答案为B。
首先根据题给条件:两灯都不亮,则电路是断路,A肯定不正确。
当L2断路时,此时V2相当于连接到了电源两极上,它测量的是电源电压,因此示数很大。
而此时L1由于测有电流通过,因此两端没有电压,因此V1的示数为零。
首先要分析串并联,这个一般的比较简单,一条通路串联,多条并联。
如果碰上了电压表电流表就把电压表当开路,电流表当导线。
这个是因为电流表电压小,几乎为零。
但电压表不同。
此处要注意的是, 电压表只是看做开路,并不是真的开路。
所以如果碰上了一个电压表 一个用电器一个电源串联在一起的情况, 要记得。
电压表是有示数的(话说我当时为这个纠结了好久)。
还有一些东西光看理论分析是不 好的,要多做题啊,做多得题,在分析总结以下,会好很多。
而且如 果有不会的,一定要先记下来,没准在下一题里就会有感悟、一.常见电路的识别方法与技巧在解决电学问题时,我们遇到的第一个问题往往是电路图中各个用电器(电阻)的连接关系问题。
画电路图题型大约可分为以下几种:1、看实物画出电路图。
2、看图连元件作图。
3、根据要求设计电路。
4、识别错误电路,并画出正确的图。
一般考试就以上四种作图,下面就它们的作图方法详细说明。
(一)看实物画电路图,关键是在看图,图看不明白,就无法作好图,中考有个内部规定,混联作图是不要求的,那么你心里应该明白实物图实际上只有两种电路,一种串联,另一种是并联,串联电路非常容易识别,先找电源正极,用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置,然后作图。
顺序是:先画电池组,按元件排列顺序规范作图,横平竖直,转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压,在检查电路无误的情况下,将电压表并在被测电路两端。
对并联电路,判断方法如下,从电源正极出发,沿电流方向找到分叉点,并标出中文“分”字,(遇到电压表不理它,当断开没有处理)用两支铅笔从分点开始沿电流方向前进,直至两支笔尖汇合,这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路,每条支路中有几个元件,分别是什么。
特别要注意分点到电源正极之间为干路,分点到电源负极之间也是干路,看一看干路中分别有哪些元件,在都明确的基础上开始作电路图,具体步骤如下:先画电池组,分别画出两段干路,干路中有什么画什么。
在分点和合点之间分别画支路,有几条画几条(多数情况下只有两条支路),并准确将每条支路中的元件按顺序画规范,作图要求横平竖直,铅笔作图检查无误后,将电压表画到被测电路的两端。
(二)看电路图连元件作图方法:先看图识电路:混联不让考,只有串,并联两种,串联容易识别重点是并联。
若是并联电路,在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图,先连好电池组,找出电源正极,从正极出发,连干路元件,找到分点后,分支路连线,千万不能乱画,顺序作图。
直到合点,然后再画另一条支路[注意导线不得交叉,导线必须画到接线柱上(开关,电流表,电压表等)接电流表,电压表的要注意正负接线柱]遇到滑动变阻器,必须一上,一下作图,检查电路无误后,最后将电压表接在被测电路两端。
初二物理电流和电路试题答案及解析1.如图所示是电路的某一部分,R1=R2>R3,A为理想电流表.若电流只从A点流入此电路,且流过R1的电流为0.2A,则以下说法正确的是()A.电流不可能从C点流出,只能从B点流出.B.流过电流表A的电流为零.C.流过R2的电流一定大于0.4A.D.R2两端的电压不一定比R3两端的电压大.【答案】 C【解析】由题意可知,电流只从A点流入此电路,这个电路是R-1和R2是并联的,然后和R2串联,流过R1的电流为0.2A,,R1>R3通过R3的电流大于0.2A,干路电路等于各支路电流之和,通过R2和电流大于0.4A。
选项C正确。
【考点】电路2.如图所示电路,闭合开关,两只灯泡都不亮,且电流表和电压表的指针都不动。
现将两灯泡L1和L2的位置对调,再次闭合开关时,发现两只灯泡仍不亮,电流表指针仍不动,但电压表的指针却有了明显的偏转,该电路的故障可能是()A.灯泡L1的灯丝断了B.灯泡L2的灯丝断了C.电流表和两个灯泡都坏了D.从a点经电流表到开关这段电路中出现断路【答案】B【解析】如图所示电路,闭合开关,两只灯泡都不亮,说明电路某处有开路,不能是短路(因为一个灯短路另一个灯会亮)。
电流表无示数,说明电路中有开路;电压表无示数,说明从电压表两端ab到电源的正负极之间有开路,电压表不能接到电源的两极上;将两灯泡L1和L2的位置对调,再次闭合开关:电流表无示数,说明电路中有开路;电压表有示数,说明从电压表两端ab 到电源的正负极之间是通路,电压表两端ab与 L2之间有开路。
据此综合分析电路的故障可能是灯泡L2的灯丝断了。
【考点】电路故障分析3.如图甲所示,有带风叶的小电动机一台,电热丝一段,开关两只,插头一只,导线若干。
利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路。
要求在使用时,只要断开S1,则既无风也不发热;只闭合S1时吹冷风;闭合S1和S2时吹热风.右边是某物理兴趣小组的四位同学分别设计的四种电路连接图,其中符合要求的是()【答案】D【解析】由题目要求可得开关S1应为总开关控制整个电路,保证电动机不工作时整个电路不工作;同时电动机工作时还可以用开关S2控制发热电阻丝的通断,则开关S2与发热电阻丝串联。
初中物理电路图辅导:快速完成电路的转化接照电路图连接实物图、按照实物图画电路图与画等效电路图是初中电学的重点与难点,不少学生感到困惑。
按照电路图连接实物图与根据实物图画电路图是中考的热门题;中考物理电路计算常出现不规范的电路图,同时考查学生的识图能力,往往由于看不懂电路图又不会画等效电路图而无法进行计算。
判断表的读数如何变化以及判断电压表测量什么电压、电流表测量什么电流通常给出的都不是直观电路图,在用解析法进行电路分析很费时间,其实只要画出等效电路来就一目了然了。
由此可见学会画等效电路图极为重要。
网上有许多关于以上三类电路转化方法的介绍,这些传统的方法都比较烦琐。
我这里介绍的以上三项电路转化的方法不同于传统的方法。
按照电路图连接实物图,连接并联电路实物图时,不用记下分流点与汇流点,没有先接通一条支路后再接另一条支路的填填补补过程,与传统方法比较过程少,连线次数少,提高了效率。
不管是串联电路还是并联电路,电路图里有几组连线就连几次。
根据实物图画电路图,不用事先根据电流流向判别是串联电路还是并联电路,对于并联实物图也不用标分流点与汇流点,不用建立框架,不用先画一条支路的电路图后再补另一条支路的电路图。
这样节省时间,提高了效率。
画出不直观电路的等效电路图较好的方法是等势点法。
因为初中不讲电势,通常称为节点法,采用节点法时要在上面标号所以有的人称为标号法。
可是如果元件多了,一个元件标两个号,元件多时就很乱。
我们采用“连线等效替代法”画等效电路图不用在原电路图里给每一个元件标号,能快速画出不直观电路图和等效电路图。
以上三种电路转化,采用同一方法,做到异曲同工,好记好学。
我教的一个姓马的学生,各科成绩都很差,物理别的不会,就会画电路转化的作图题,考试极少出错,那时通常出题出的是混联题,比现在的题在难多了。
在我的辅导资料里,一、按照电路图连接实物图例题7道,练习题16道(两份,一份没有答案,一份有答案);二、根据实物图画电路图例题8道,练习题15道(两份)三、画等效电路图例题10道,练习题15道(两份)。
初中物理电学满分训练15讲第一讲实物图与电路图(含答案及详解)教学目标1.掌握电路图的画法、实物图的连接方法2.根据要求链接电路图知识点一电路与电流1.电路用导线将电源、用电器、开关连接起来组成的电流通路叫做电路,电源、开关、导线、用电器是电路的主要组成部分。
2.电流电荷的定向移动形成电流,而电荷可分为正电荷和负电荷两种。
所以,正负电荷移动都能形成电流,而在物理力学中,规定正电荷移动的方向为电流方向。
在电源内部,电流由电源的负极流向正极,在电源外部的电路中由电源的正极流出,回到电源的负极。
知识点二电路图1.常见符号1.解题步骤:第一步:确定回路的条数,一条回路串联,两条或两条以上并联第二步:确定各开关控制的用电器第三步:确定电流表、电压表所测的用电器第四步:检查电路,是否有短路、短路情况2.解题步骤:第一步:确定回路的条数,一条回路串联,两条或两条以上并联第二步:确定各开关控制的用电器第三步:确定电流表、电压表所测的用电器第四步:检查电路,是否有短路、短路情况知识点二三种电路状态:通路、开路、短路【经典例题一】1.下列电路图和所示实物图相对应的是()A.B.C.D.【解答】解:由实物图可知,两灯并联,开关S1在干路上控制整个电路,S2在L2支路上,由各选项电路图知,ABC与实物图不相符,D与实物图相符。
故选:D。
2.如图中的电路图和实物图相对应的是()A.B.C.D.【解答】解:从实物图中可以看出,两只灯泡并联,开关控制干路,电流表测量灯泡L1的电流。
A、图中,电流从正极出发,经开关分支,已知经电流表、灯泡L1,另一支经灯泡L2然后共同回负极,与实物图符合;B、图中电流表测量灯泡L2的电流,与实物图不符;C、图中电流表测量干路上的电流,与实物图不符;D、图中电流表的连接位置错误。
故选:A。
【变式练习】1.如图中的电路图和实物图相对应的是()A.B.C.D.【解答】解:电流从电源的正极出发,分别流经两个灯泡,一条经过灯泡L1后到达开关S1回到负极;另一条经过开关S2后,再经过另一个灯泡L2到达开关S1回到负极,所以两灯并联;开关S1控制干路,开关S2只控制灯泡L2,对应的电路图是D。
画电路图首先克服怕难思想,然后要掌握方法。
本文推荐的是中考物理复习指导:电路图作图技巧画电路图题型大约可分为以下几种:1、看实物画出电路图。
2、明确每个元件的位置,然后作图3、看图连元件作图。
4、根据要求设计电路。
5、识别错误电路,并画出正确的图。
一般考试就以上四种作图,下面就它们的作图方法详细说明。
(一)看实物画电路图。
关键是在看图,图看不明白,就无法作好图,中考有个内部规定,混联作图是不要求的,那么你心里应该明白实物图实际上只有两种电路,一种串联,另一种是并联,串联电路非常容易识别,先找电源正极,用铅笔尖沿电流方向顺序前进直到电源负极为止。
(二)明确每个元件的位置,然后作图。
顺序是:先画电池组,按元件排列顺序规范作图,横平竖直,转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压,在检查电路无误的情况下,将电压表并在被测电路两端。
对并联电路,判断方法如下,从电源正极出发,沿电流方向找到分*点,并标出中文“分”字,(遇到电压表不理它,当断开没有处理)用两支铅笔从分点开始沿电流方向前进,直至两支笔尖汇合,这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路,每条支路中有几个元件,分别是什么。
特别要注意分点到电源正极之间为干路,分点到电源负极之间也是干路,看一看干路中分别有哪些元件,在都明确的基础上开始作电路图,具体步骤如下:先画电池组,分别画出两段干路,干路中有什么画什么。
在分点和合点之间分别画支路,有几条画几条(多数情况下只有两条支路),并准确将每条支路中的元件按顺序画规范,作图要求横平竖直,铅笔作图检查无误后,将电压表画到被测电路的两端。
(三)看电路图连元件作图方法:先看图识电路:混联不让考,只有串,并联两种,串联容易识别重点是并联。
若是并联电路,在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图,先连好电池组,找出电源正极,从正极出发,连干路元件,找到分点后,分支路连线,千万不能乱画,顺序作图。
初二物理电路图例题讲解
画电路图题型大约可分为以下几种:
1、看实物画出电路图。
2、看图连元件作图。
3、根据要求设计电路。
4、识别错误电路,并画出正确的图。
一般考试就以上四种作图,下面就它们的作图方法详细说明。
(一)看实物画电路图,关键是在看图,图看不明白,就无法作好图,中考有个内部规定,混联作图是不要求的,那么你心里应该明白实物图实际上只有两种电路,一种串联,另一种是并联,串联电路非常容易识别,先找电源正极,用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置,然后作图。
顺序是:先画电池组,按元件排列顺序规范作图,横平竖直,转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压,在检查电路无误的情况下,将电压表并在被测电路两端。
对并联电路,判断方法如下,从电源正极出发,沿电流方向找到分叉点,并标出中文“分”字,(遇到电压表不理它,当断开没有处理)用两支铅笔从分点开始沿电流方向前进,直至两支笔尖汇合,这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路,每条支路中有几个元件,分别是什么。
特别要注意分点到电源正极之间为干路,分点到电源负极之间也是干路,看一看干路中分别有哪些元件,在都明确的基础上开始作电路图,具体步骤如下:先画电池组,分别画出两段干路,干路中有什么画什么。
在分点和合点之间分别画支路,有几条画几条(多数情况下只有两条支路),并准确将每条支路中的元件按顺序画规范,作图要求横平竖直,铅笔作图检查无误后,将电压表画到被测电路的两端。
(二)看电路图连元件作图
方法:先看图识电路:混联不让考,只有串,并联两种,串联容易识别重点是并联。
若是并联电路,在电路较长上找出分点和合点并标出。
并明确每个元件所处位
置。
(首先弄清楚干路中有无开并和电流表)连实物图,先连好电池组,找出电源正极,从正极出发,连干路元件,找到分点后,分支路连线,千万不能乱画,顺序作图。
直到合点,然后再画另一条支路[注意导线不得交叉,导线必须画到接线柱上(开关,电流表,电压表等)接电流表,电压表的要注意正负接线柱]遇到滑动变阻器,必须一上,一下作图,检查电路无误后,最后将电压表接在被测电路两端。
(三)设计电路方法如下:
首先读题、审题、明电路,(混联不要求)一般只有两种电路,串联和并联,串联比较容易,关键在并联要注意干路中的开关和电流表管全部电路,支路中的电流表和开关只管本支路的用电器,明确后分支路作图,最后电压表并在被测用电器两端。
完毕检查电路,电路作图必须用铅笔,横平竖直,转弯处不得画元件,作图应规范。
(四)识别错误电路一般错误发生有下列几种情况:
1、是否产生电源短路,也就是电流不经过用电器直接回到电源负极;
2、是否产生局部短接,被局部短路的用电器不能工作;
3、是否电压表、电流表和正负接线柱错接了,或者量程选的不合适(过大或过小了);
4、滑动变阻器错接了(全上或全下了)。
下面我们来做几道例题以便于同学们理解和掌握画电路图的方法 1.按图7所示的实物图画电路图
2.根据图8所示的电路图连接图9所示的实物图
请根据上述要求画出电路图
4、试指出下面电路有什么错误,并改正。
参考答案:
1.电路图
2.实物图
3.电路图
4.
膀莂蚆羅羃芈蚅蚅膈膄螄螇羁蒃螄衿膇荿螃肂罿莅螂螁芅芁莈袄肈膇莇羆芃蒅莇蚆肆莁莆螈芁芇蒅袀肄膃蒄羂袇蒂蒃蚂肃蒈蒂袄羅莄蒁羇膁芀蒁蚆羄膆蒀蝿腿蒅葿袁羂莁薈羃膇芇薇蚃羀膃薆袅膆腿薅羈肈蒇薅蚇芄莃薄螀肇艿薃袂节膅薂羄肅蒄蚁蚄袈莀蚀螆肃芆蚀羈袆节虿蚈膂膈蚈螀羄蒆蚇袃膀莂蚆羅羃芈蚅蚅膈膄螄螇羁蒃螄衿膇荿螃肂罿莅螂螁芅芁莈袄肈膇莇羆
芃蒅莇蚆肆莁莆螈芁芇蒅袀肄膃蒄羂袇蒂蒃蚂肃蒈蒂袄羅莄蒁羇膁芀蒁蚆羄膆蒀蝿腿蒅葿袁羂莁薈羃膇芇薇蚃羀膃薆袅膆腿薅羈肈蒇薅蚇芄莃薄螀肇艿薃袂节膅薂羄肅蒄蚁蚄袈莀蚀螆肃芆蚀羈袆节虿蚈膂膈蚈螀羄蒆蚇袃膀莂蚆羅羃芈蚅蚅膈膄螄螇羁蒃螄衿膇荿螃肂罿莅螂螁芅芁莈袄肈膇莇羆芃蒅莇蚆肆莁莆螈芁芇蒅袀肄膃蒄羂袇蒂蒃蚂肃蒈蒂袄羅莄蒁羇膁芀蒁蚆羄膆蒀蝿腿蒅葿袁羂莁薈羃膇芇薇蚃羀膃薆袅膆腿薅羈肈蒇薅蚇芄莃薄螀肇艿薃袂节膅薂羄肅蒄蚁蚄袈莀蚀螆肃芆蚀羈袆节虿蚈膂膈蚈螀羄蒆蚇袃膀莂蚆羅羃芈蚅蚅膈膄螄螇羁蒃螄衿膇荿螃肂罿莅螂螁芅芁莈袄肈膇莇羆芃蒅莇蚆肆莁莆螈芁芇蒅袀肄膃蒄羂袇蒂蒃蚂肃蒈蒂袄羅莄蒁羇膁芀蒁蚆羄。
