光生伏特效应的条件

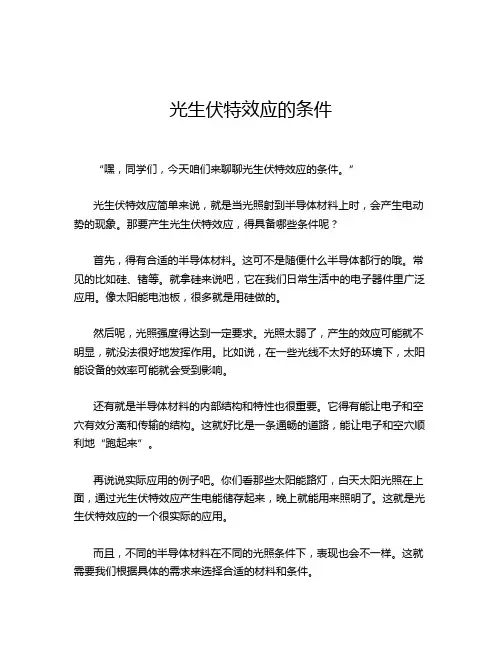

“嘿，同学们，今天咱们来聊聊光生伏特效应的条件。
”
光生伏特效应简单来说，就是当光照射到半导体材料上时，会产生电动势的现象。
那要产生光生伏特效应，得具备哪些条件呢？
首先，得有合适的半导体材料。
这可不是随便什么半导体都行的哦。
常见的比如硅、锗等。
就拿硅来说吧，它在我们日常生活中的电子器件里广泛应用。
像太阳能电池板，很多就是用硅做的。
然后呢，光照强度得达到一定要求。
光照太弱了，产生的效应可能就不明显，就没法很好地发挥作用。
比如说，在一些光线不太好的环境下，太阳能设备的效率可能就会受到影响。
还有就是半导体材料的内部结构和特性也很重要。
它得有能让电子和空穴有效分离和传输的结构。
这就好比是一条通畅的道路，能让电子和空穴顺利地“跑起来”。
再说说实际应用的例子吧。
你们看那些太阳能路灯，白天太阳光照在上面，通过光生伏特效应产生电能储存起来，晚上就能用来照明了。
这就是光生伏特效应的一个很实际的应用。
而且，不同的半导体材料在不同的光照条件下，表现也会不一样。
这就需要我们根据具体的需求来选择合适的材料和条件。
比如说在一些太空探索的设备中，对半导体材料的性能要求就非常高，因为太空环境中的光照条件很特殊。
总之，要实现光生伏特效应，半导体材料、光照强度、材料内部结构等这些条件都很关键，它们相互配合，才能让光生伏特效应充分发挥作用，为我们的生活和科技发展带来便利和进步。
同学们，都听明白了吧？以后要是看到相关的设备和技术，就可以想到今天咱们讲的这些条件啦。
光电效应、光电导效应、光生伏特效应的内容与关系下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!光电效应、光电导效应、光生伏特效应的内容与关系引言光电效应、光电导效应和光生伏特效应是光电物理学中的重要现象，它们在光电器件和光电子学领域发挥着至关重要的作用。
光生伏特效应光生伏特效应英文名称：Photovoltaic effect。
光生伏特效应是指半导体在受到光照射时产生电动势的现象。
光生伏特效应--(可制作光电池、光敏二极管、光敏三极管和半导体位置敏感器件传感器）；侧向光生伏特效应（殿巴效应）--(可制作半导体位置敏感器件（反转光敏二极管）传感器）；PN结光生伏特效应--(可制作光电池、光敏二极管和光敏三极管传感器）。
光电伏特效应概述1.P-N结太阳能电池发电的原理是基于半导体的光生伏特效应将太阳辐射直接转换为电能。
在晶体中电子的数目总是与核电荷数相一致，所以P型硅和N型硅对外部来说是电中性的。
如将P型硅或N型硅放在阳光下照射，仅是被加热，外部看不出变化。
尽管通过光的能量电子从化学键中被释放，由此产生电子－空穴对，但在很短的时间内（在μS范围内）电子又被捕获，即电子和空穴“复合”。
当P型和N型半导体结合在一起时，在两种半导体的交界面区域里会形成一个特殊的薄层，界面的P型一侧带负电，N型一侧带正电。
这是由于P型半导体多空穴，N型半导体多自由电子，出现了浓度差。
N区的电子会扩散到P区，P区的空穴会扩散到N区，一旦扩散就形成了一个由N指向P的“内电场”，从而阻止扩散进行。
达到平衡后，就形成了这样一个特殊的薄层形成电势差，这就是P－N结。
至今为止，大多数太阳能电池厂家都是通过扩散工艺，在P型硅片上形成N型区，在两个区交界就形成了一个P －N结（即N+／P）。
太阳能电池的基本结构就是一个大面积平面P－N结。
2.光生伏特效应如果光线照射在太阳能电池上并且光在界面层被吸收，具有足够能量的光子能够在P型硅和N型硅中将电子从共价键中激发，以致产生电子－空穴对。
界面层附近的电子和空穴在复合之前，将通过空间电荷的电场作用被相互分离。
电子向带正电的N区和空穴向带负电的P区运动。
通过界面层的电荷分离，将在P区和N区之间产生一个向外的可测试的电压。
此时可在硅片的两边加上电极并接入电压表。

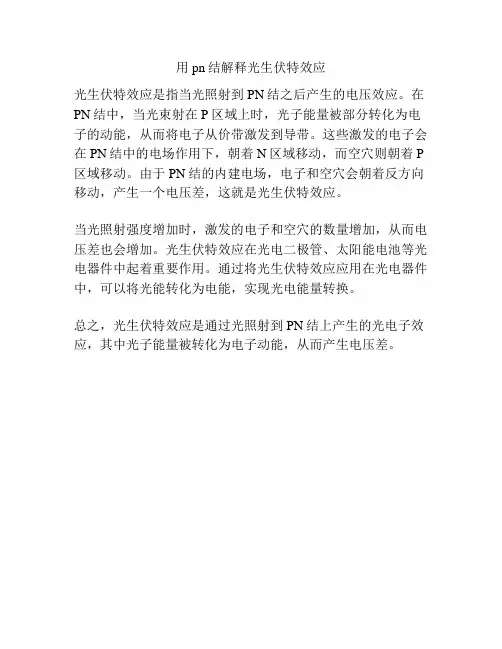

用pn结解释光生伏特效应
光生伏特效应是指当光照射到PN结之后产生的电压效应。
在PN结中，当光束射在P区域上时，光子能量被部分转化为电子的动能，从而将电子从价带激发到导带。
这些激发的电子会在PN结中的电场作用下，朝着N区域移动，而空穴则朝着P 区域移动。
由于PN结的内建电场，电子和空穴会朝着反方向移动，产生一个电压差，这就是光生伏特效应。
当光照射强度增加时，激发的电子和空穴的数量增加，从而电压差也会增加。
光生伏特效应在光电二极管、太阳能电池等光电器件中起着重要作用。
通过将光生伏特效应应用在光电器件中，可以将光能转化为电能，实现光电能量转换。
总之，光生伏特效应是通过光照射到PN结上产生的光电子效应，其中光子能量被转化为电子动能，从而产生电压差。
光生伏特效应的原理与应用1. 简介光生伏特效应是指光照射在半导体表面时，由于光的能量激励了半导体中的电子，使其从价带跃迁到导带，从而产生电流的现象。
该效应具有很高的照度响应、长寿命、低噪声等特点，被广泛应用于光电器件、太阳能电池等领域。
2. 原理•光照射：当光线照射到半导体表面时，光子的能量激发了半导体中的电子。
这些光子可以激发价带中的电子，使其跃迁到导带中。
•电子跃迁：当电子从价带跃迁到导带时，产生了电子-空穴对。
电子位于导带，具有负电荷；空穴位于价带，具有正电荷。
•电流产生：由于导带中的电子具有负电荷，它们可以在电场的作用下向电极移动。
当外电路连接到半导体上时，电子会从半导体中流出，形成电流。
3. 应用3.1 光电器件光生伏特效应在光电器件中得到广泛应用，如光电二极管、光电晶体管等。
•光电二极管：光电二极管是一种将光能转换为电能的器件。
它利用光生伏特效应，在半导体中产生电流。
光电二极管广泛应用于光通信、激光测距等领域。
•光电晶体管：光电晶体管是一种具有放大功能的器件。
它利用光生伏特效应，在半导体中产生的电流被放大，从而实现信号放大的功能。
光电晶体管常用于光学放大器、高速光通信等领域。
3.2 太阳能电池光生伏特效应是太阳能电池的基本原理之一。
太阳能电池利用光生伏特效应将太阳光能转化为电能。
•光电导带：太阳能电池中的光电导带是由材料特殊处理得到的。
当光线照射在导带中时，光子的能量激发了导带中的电子，使其跃迁到导带中，产生电流。
•外电路：太阳能电池将产生的电流通过外电路导出，可以用来给电子设备供电。
•应用领域：太阳能电池广泛应用于家庭光伏发电系统、太阳能电动车等领域。
3.3 环境监测光生伏特效应可以被应用于环境监测领域，例如光生伏特效应传感器可以用于测量光照强度、温度等环境参数。
•光照强度测量：光生伏特效应传感器可以通过测量产生的电流来确定光照强度的大小。
•温度测量：光生伏特效应传感器的电流与温度呈反相关关系，通过测量产生的电流可以间接测量环境的温度。

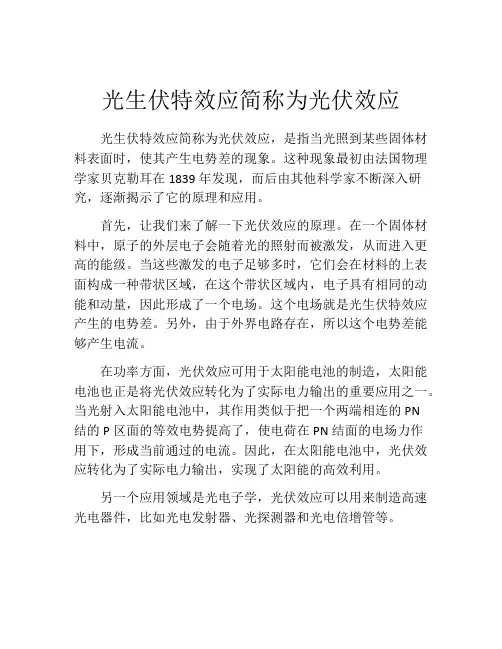

光生伏特效应简称为光伏效应光生伏特效应简称为光伏效应，是指当光照到某些固体材料表面时，使其产生电势差的现象。
这种现象最初由法国物理学家贝克勒耳在1839年发现，而后由其他科学家不断深入研究，逐渐揭示了它的原理和应用。
首先，让我们来了解一下光伏效应的原理。
在一个固体材料中，原子的外层电子会随着光的照射而被激发，从而进入更高的能级。
当这些激发的电子足够多时，它们会在材料的上表面构成一种带状区域，在这个带状区域内，电子具有相同的动能和动量，因此形成了一个电场。
这个电场就是光生伏特效应产生的电势差。
另外，由于外界电路存在，所以这个电势差能够产生电流。
在功率方面，光伏效应可用于太阳能电池的制造，太阳能电池也正是将光伏效应转化为了实际电力输出的重要应用之一。
当光射入太阳能电池中，其作用类似于把一个两端相连的PN结的P区面的等效电势提高了，使电荷在PN结面的电场力作用下，形成当前通过的电流。
因此，在太阳能电池中，光伏效应转化为了实际电力输出，实现了太阳能的高效利用。
另一个应用领域是光电子学，光伏效应可以用来制造高速光电器件，比如光电发射器、光探测器和光电倍增管等。
无论是在太阳能电池中，还是在光电子学中，都需要光伏效应产生的电势差来实现电力输出。
因此，增强光伏效应的效率和稳定性，就成为了研究者们关注的问题之一。
目前，一些新材料，如多晶硅、硒化物、有机太阳能电池等，已被应用于太阳能电池及其他光电子学领域。
同时，一些新的研究方法，如正在发展中的太阳能集中电池，也将继续推进光伏效应的应用。
总之，光生伏特效应的发现和应用，使我们能够更有效地利用太阳能等光能，实现能源的可持续利用。
伴随着新材料与新技术的不断发展，光伏效应还有着广阔的应用前景。
光生伏特效应英文名称：Photovoltaic effect。
光生伏特效应是指半导体在受到光照射时产生电动势的现象。
光生伏特效应--(可制作光电池、光敏二极管、光敏三极管和半导体位置敏感器件传感器）；侧向光生伏特效应（殿巴效应）--(可制作半导体位置敏感器件（反转光敏二极管）传感器）；PN结光生伏特效应--(可制作光电池、光敏二极管和光敏三极管传感器）。
光电伏特效应概述1.P-N结太阳能电池发电的原理是基于半导体的光生伏特效应将太阳辐射直接转换为电能。
在晶体中电子的数目总是与核电荷数相一致，所以P型硅和N型硅对外部来说是电中性的。
如将P型硅或N型硅放在阳光下照射，仅是被加热，外部看不出变化。
尽管通过光的能量电子从化学键中被释放，由此产生电子－空穴对，但在很短的时间内（在μS范围内）电子又被捕获，即电子和空穴“复合”。
当P型和N型半导体结合在一起时，在两种半导体的交界面区域里会形成一个特殊的薄层，界面的P型一侧带负电，N型一侧带正电。
这是由于P型半导体多空穴，N型半导体多自由电子，出现了浓度差。
N区的电子会扩散到P区，P区的空穴会扩散到N区，一旦扩散就形成了一个由N指向P的“内电场”，从而阻止扩散进行。
达到平衡后，就形成了这样一个特殊的薄层形成电势差，这就是P－N结。
至今为止，大多数太阳能电池太阳能电池厂家都是通过扩散工艺，在P型硅片上形成N型区，在两个区交界就形成了一个P －N结（即N+／P）。
太阳能电池的基本结构就是一个大面积平面P－N结。
2.光生伏特效应如果光线照射在太阳能电池上并且光在界面层被吸收，具有足够能量的光子能够在P型硅和N型硅中将电子从共价键中激发，以致产生电子－空穴对。
界面层附近的电子和空穴在复合之前，将通过空间电荷的电场作用被相互分离。
电子向带正电的N区和空穴向带负电的P区运动。
通过界面层的电荷分离，将在P区和N区之间产生一个向外的可测试的电压。
此时可在硅片的两边加上电极并接入电压表。
光生伏特效应简称为光伏效应，指光照使不均匀半导体或半导体与金属组合的不同部位之间产生电位差的现象。
产生这种电位差的机理有好几种，主要的一种是由于阻挡层的存在。
以下以P-N结为例说明。
热平衡态下的P-N结同质结可用一块半导体经掺杂形成P区和N区。
由于杂质的激活能量ΔE很小，在室温下杂质差不多都电离成受主离子NA-和施主离子ND+。
在PN 区交界面处因存在载流子的浓度差，故彼此要向对方扩散。
设想在结形成的一瞬间，在N区的电子为多子，在P区的电子为少子，使电子由N区流入P区，电子与空穴相遇又要发生复合，这样在原来是N区的结面附近电子变得很少，剩下未经中和的施主离子ND+形成正的空间电荷。
同样，空穴由P区扩散到N区后，由不能运动的受主离子NA-形成负的空间电荷。
在P区与N区界面两侧产生不能移动的离子区（也称耗尽区、空间电荷区、阻挡层），于是出现空间电偶层，形成内电场（称内建电场）此电场对两区多子的扩散有抵制作用，而对少子的漂移有帮助作用，直到扩散流等于漂移流时达到平衡，在界面两侧建立起稳定的内建电场。
P-N结能带与接触电势差：在热平衡条件下，结区有统一的EF；在远离结区的部位，EC、EF、Eν之间的关系与结形成前状态相同。
从能带图看，N型、P型半导体单独存在时，EFN与EFP有一定差值。
当N 型与P型两者紧密接触时，电子要从费米能级高的一方向费米能级低的一方流动，空穴流动的方向相反。
同时产生内建电场，内建电场方向为从N区指向P区。
在内建电场作用下，EFN将连同整个N区能带一起下移，EFP将连同整个P区能带一起上移，直至将费米能级拉平为EFN=EFP，载流子停止流动为止。
在结区这时导带与价带则发生相应的弯曲，形成势垒。
势垒高度等于N型、P型半导体单独存在时费米能级之差：qUD=EFN-EFP得UD=(EFN-EFP)/qq：电子电量UD：接触电势差或内建电势对于在耗尽区以外的状态：UD=(KT/q)ln(NAND/ni2)NA、ND、ni：受主、施主、本征载流子浓度。
光电效应和光生伏特效应
光电效应是指当光照射到金属表面时，若光子的能量大于金属表面的逸出功，就会引起金属中电子的逸出。
这个现象被称为光电效应。
光电效应的特点是，当光照射强度越大时，从金属表面逸出的电子数目越多；当光的频率增大时，对光电效应的贡献也越大。
这与光的波动理论相违背，只能用量子理论来解释。
光生伏特效应是指光照射到半导体材料上，可以引起电子和空穴对的产生。
当光照射到半导体材料上时，光子的能量可以被半导体中的电子吸收，从能带的一个能级跃迁到另一个能级，同时生成一个电子和一个空穴对。
电子和空穴对的生成使得半导体中产生了不平衡的电荷分布，从而产生了电压。
这个现象被称为光生伏特效应。
光生伏特效应在光电池中起到了关键的作用，将太阳光能转化为电能。
太阳能电池发电的光生伏特效应
太阳能电池发电的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。
它首先是由光子（光波）转化为电子、光能量转化为电能量的过程，其次，是形成电压过程。
有了电压，就像筑高了大坝，如果两者之间连通，就会形成电流的回路。
这种现象是由法国科学家贝克雷尔在1839年首次发现的，后来被称为“光生伏特效应”，简称“光伏效应”。
太阳能电池工作原理的基础就是半导体PN结的光生伏特效应，当太阳光或其他光照射半导体的PN结时，就会在PN结的两边出现电压，叫做光生电压。
以上内容仅供参考，如需更多专业信息，建议咨询专业物理学家或查阅物理类书籍文献。
光电效应是指物质在光照射下发生的电子的发射或者电子和正空穴对的形成现象。
光电效应是由于光子能量的吸收而产生的电子激发现象，是一种光与物质相互作用的基本过程。
光电效应主要有外光电效应、内光电效应和光生伏特效应三种。
一、外光电效应1. 外光电效应是指当光线照射在金属或其他导体的表面上，使得金属表面电子呈现出逸出的现象。
外光电效应是由光子能量将金属表面电子激发出金属而引起的。
2. 外光电效应的条件是光子的能量大于金属的功函数值，才能将金属内的电子激发出来。
外光电效应不受外界电场的影响，而且随着光强的增大，逸出的电子速度也会增大。
二、内光电效应1. 内光电效应是指当光线射入半导体或绝缘体时，在其内部也会出现一些电子空穴对，这种现象称为内光电效应。
2. 内光电效应的条件是光子能量大于材料的带隙宽度，才能发生内光电效应。
内光电效应的特点是光子能量小于带隙宽度时，材料内部产生的电子空穴对会很少。
3. 内光电效应的影响是可以通过内光电效应来传输信息和能量，因而在半导体光电器件中有着重要的应用。
三、光生伏特效应1. 光生伏特效应是指当光线穿过PN结时，使PN结两侧出现电势差和电场分布的变化，这种现象称为光生伏特效应。
2. 光生伏特效应的主要原因是光生载流子因电场的影响而发生漂移或扩散，从而在PN结两侧产生电势差。
光生伏特效应是光电二极管和太阳能电池等器件的工作原理基础。
3. 光生伏特效应对于太阳能电池来说具有重要的意义，可以充分利用光能转化为电能的效应，是太阳能电池高效率能源转换的重要物理基础。
在总结一下：- 外光电效应主要发生在金属或导体表面，是光子能量将金属表面电子激发出金属而引起的。
- 内光电效应主要发生在半导体或绝缘体中，是光子能量激发材料内部电子空穴对的现象。
- 光生伏特效应主要发生在PN结中，是光生载流子因电场的影响而产生电势差的现象。
通过对光电效应三种形式的了解，可以更深入地了解光与物质之间的相互作用，为相关器件与技术的研发和应用提供了重要的理论基础。
