光生伏特效应的工作原理光生伏特效应（Photovoltaic Effect）是指在特定材料中，当光照射到其上时，会引发电荷的分离和产生电流的现象。
这一效应是太阳能电池及其他光电器件运转的基础，其工作原理的理解对于光伏发电等领域的研究和应用具有重要意义。
光生伏特效应的工作原理可以通过以下几个方面来解释。
1. 半导体特性在解释光生伏特效应之前，有必要了解半导体材料的基本特性。
半导体属于介于导体和绝缘体之间的一类材料，其导电特性可以通过控制材料中的杂质和缺陷来改变。
常用的半导体材料有硅和锗。
2. 光的能量转化当光照射到半导体材料的表面时，光子的能量会被材料中的原子或分子吸收，并促使电子跃迁到更高能级。
这个过程涉及到光子的能量大于电子与原子结合所需的能量。
3. 电子的分离与漂移在光照射后，能量较高的电子和空穴（所谓的缺电子位）被激发出来。
电子和空穴以不同的方式分离并朝相反的方向运动。
这个分离过程发生在材料内部的PN结，其中P区富含空穴，N区富含自由电子。
4. 电势差的产生当电子和空穴分离后，由于它们分别位于不同的区域，就形成了电荷堆积和电势差。
这个电势差会引导形成电流，并产生电压差，即光生电动势。
根据奥姆定律，电流与电压成正比。
5. 界面效应光生伏特效应还与半导体与其他电子器件之间的界面有关。
当光生电荷流经半导体与外部电路之间的接触面时，界面效应会影响电流和电压的传输，并可能导致功率损耗或效率降低。
总结回顾：光生伏特效应是光电效应的基础，通过光照射到半导体材料中，产生电子与空穴的分离和漂移，从而产生电流和电势差。
这个效应在太阳能电池及其他光电器件中被利用，通过光的能量转化为电力。
在应用上，光生伏特效应的工作原理可以用来解释太阳能发电、太阳能电池及其他光电器件的运行原理，以及如何提高其效率和稳定性。
我的观点和理解：光生伏特效应的工作原理深入浅出地阐述了光照射到半导体材料时产生的电势差和电流的产生过程。
这一理论对于我个人对于太阳能发电和光电器件的了解提供了重要基础。
太阳电池工作原理简介PN结光生伏特效应的原理{光的吸收{空穴、电子对的产生{载流子的分离{产生光生电动势当一束光照射到半导体表面上，被半导体材料吸收的光会激发材料内的电子从价带跃迁到导带，从而产生电子空穴对；若电子空穴对产生于PN结内部，电子空穴对立刻就会被很强的PN结内建电场分离，空穴向P区运动，电子向N区运动，并被扫出势垒区；对于光在PN结势垒区外激发产生的电子空穴对，只要它们热运动到势垒区边缘，N区势垒边缘处的空穴会被立刻扫入势垒并渡越势垒进入P区，而P区势垒边缘处的电子则会被立刻扫入势垒并渡越势垒进入N区；这样会建立起从基区到势垒区以及发射区到势垒区的少数载流子的浓度梯度，使得光照在基区和发射区产生的非平衡少数载流子通过扩散运动源源不断地到达势垒区边缘，并被PN结内建电场扫入对方形成多数载流子；由此可知，光照产生的空穴会在P区积累，使P区的电势升高；光照产生的电子会在N区积累，使N区的电势降低；从而在PN结两端建立起光生电动势（与PN结内建电场的方向相反，并使PN结正向偏置）。
如果将PN结两端与包含负载的外电路相连，光生电动势就会在回路中产生电流，从而对负载做功，这就是太阳电池的基本工作原理——光生伏特效应。
太阳电池的等效电路图I L 代表光生电流，一个处于恒定光照下的太阳电池，其光电流不随负载变化，可以看成是一个恒流源；由于光生电动势使PN结正向偏置，因此存在一个流经二极管的漏电流，该电流是非线性的，并与光生电流的方向相反，会抵消部分光生电流，被称为暗电流ID ；由于存在电池边缘漏电或PN结结区漏电，用Rsh 代表太阳电池的并联电阻；Rs是太阳电池的串联电阻，它主要由金属电极与半导体材料的接触电阻造成。
太阳电池的工作特性方程二极管反向饱和电流的物理意义二极管反向饱和电流的表达式P max1/Rm•短路电流I•最佳工作点：当负载阻值从0→∞变化时，总存在一个负载值R m ，它可从太阳电池获得最大的输出功率P m 。

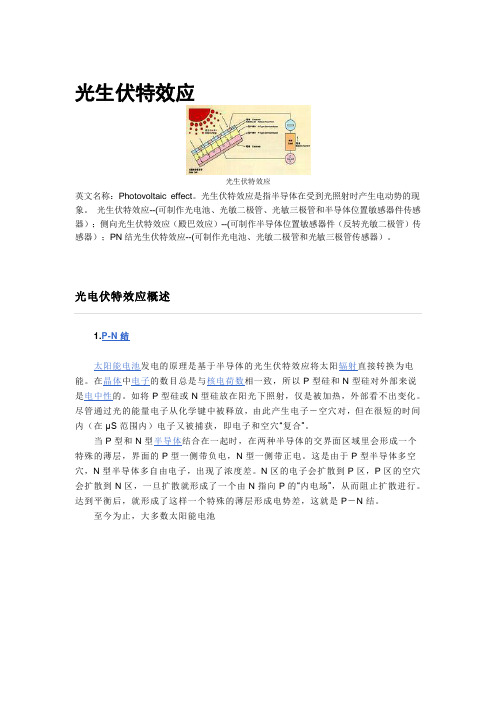

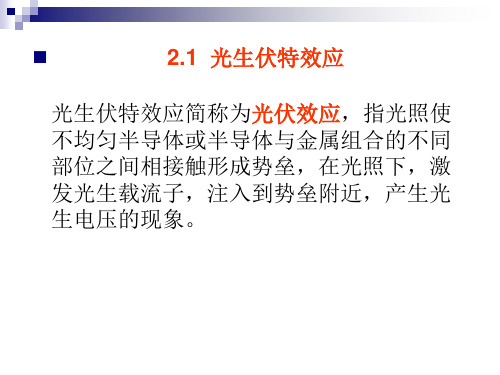

光生伏特效应光生伏特效应英文名称：Photovoltaic effect。
光生伏特效应是指半导体在受到光照射时产生电动势的现象。
光生伏特效应--(可制作光电池、光敏二极管、光敏三极管和半导体位置敏感器件传感器）；侧向光生伏特效应（殿巴效应）--(可制作半导体位置敏感器件（反转光敏二极管）传感器）；PN结光生伏特效应--(可制作光电池、光敏二极管和光敏三极管传感器）。
光电伏特效应概述1.P-N结太阳能电池发电的原理是基于半导体的光生伏特效应将太阳辐射直接转换为电能。
在晶体中电子的数目总是与核电荷数相一致，所以P型硅和N型硅对外部来说是电中性的。
如将P型硅或N型硅放在阳光下照射，仅是被加热，外部看不出变化。
尽管通过光的能量电子从化学键中被释放，由此产生电子－空穴对，但在很短的时间内（在μS范围内）电子又被捕获，即电子和空穴“复合”。
当P型和N型半导体结合在一起时，在两种半导体的交界面区域里会形成一个特殊的薄层，界面的P型一侧带负电，N型一侧带正电。
这是由于P型半导体多空穴，N型半导体多自由电子，出现了浓度差。
N区的电子会扩散到P区，P区的空穴会扩散到N区，一旦扩散就形成了一个由N指向P的“内电场”，从而阻止扩散进行。
达到平衡后，就形成了这样一个特殊的薄层形成电势差，这就是P－N结。
至今为止，大多数太阳能电池厂家都是通过扩散工艺，在P型硅片上形成N型区，在两个区交界就形成了一个P －N结（即N+／P）。
太阳能电池的基本结构就是一个大面积平面P－N结。
2.光生伏特效应如果光线照射在太阳能电池上并且光在界面层被吸收，具有足够能量的光子能够在P型硅和N型硅中将电子从共价键中激发，以致产生电子－空穴对。
界面层附近的电子和空穴在复合之前，将通过空间电荷的电场作用被相互分离。
电子向带正电的N区和空穴向带负电的P区运动。
通过界面层的电荷分离，将在P区和N区之间产生一个向外的可测试的电压。
此时可在硅片的两边加上电极并接入电压表。
光生伏特效应英文名称：Photovoltaic effect。
光生伏特效应是指半导体在受到光照射时产生电动势的现象。
光生伏特效应--(可制作光电池、光敏二极管、光敏三极管和半导体位置敏感器件传感器）；侧向光生伏特效应（殿巴效应）--(可制作半导体位置敏感器件（反转光敏二极管）传感器）；PN结光生伏特效应--(可制作光电池、光敏二极管和光敏三极管传感器）。
光电伏特效应概述1.P-N结太阳能电池发电的原理是基于半导体的光生伏特效应将太阳辐射直接转换为电能。
在晶体中电子的数目总是与核电荷数相一致，所以P型硅和N型硅对外部来说是电中性的。
如将P型硅或N型硅放在阳光下照射，仅是被加热，外部看不出变化。
尽管通过光的能量电子从化学键中被释放，由此产生电子－空穴对，但在很短的时间内（在μS范围内）电子又被捕获，即电子和空穴“复合”。
当P型和N型半导体结合在一起时，在两种半导体的交界面区域里会形成一个特殊的薄层，界面的P型一侧带负电，N型一侧带正电。
这是由于P型半导体多空穴，N型半导体多自由电子，出现了浓度差。
N区的电子会扩散到P区，P区的空穴会扩散到N区，一旦扩散就形成了一个由N指向P的“内电场”，从而阻止扩散进行。
达到平衡后，就形成了这样一个特殊的薄层形成电势差，这就是P－N结。
至今为止，大多数太阳能电池太阳能电池厂家都是通过扩散工艺，在P型硅片上形成N型区，在两个区交界就形成了一个P －N结（即N+／P）。
太阳能电池的基本结构就是一个大面积平面P－N结。
2.光生伏特效应如果光线照射在太阳能电池上并且光在界面层被吸收，具有足够能量的光子能够在P型硅和N型硅中将电子从共价键中激发，以致产生电子－空穴对。
界面层附近的电子和空穴在复合之前，将通过空间电荷的电场作用被相互分离。
电子向带正电的N区和空穴向带负电的P区运动。
通过界面层的电荷分离，将在P区和N区之间产生一个向外的可测试的电压。
此时可在硅片的两边加上电极并接入电压表。
光电效应是指物质在光照射下发生的电子的发射或者电子和正空穴对的形成现象。
光电效应是由于光子能量的吸收而产生的电子激发现象，是一种光与物质相互作用的基本过程。
光电效应主要有外光电效应、内光电效应和光生伏特效应三种。
一、外光电效应1. 外光电效应是指当光线照射在金属或其他导体的表面上，使得金属表面电子呈现出逸出的现象。
外光电效应是由光子能量将金属表面电子激发出金属而引起的。
2. 外光电效应的条件是光子的能量大于金属的功函数值，才能将金属内的电子激发出来。
外光电效应不受外界电场的影响，而且随着光强的增大，逸出的电子速度也会增大。
二、内光电效应1. 内光电效应是指当光线射入半导体或绝缘体时，在其内部也会出现一些电子空穴对，这种现象称为内光电效应。
2. 内光电效应的条件是光子能量大于材料的带隙宽度，才能发生内光电效应。
内光电效应的特点是光子能量小于带隙宽度时，材料内部产生的电子空穴对会很少。
3. 内光电效应的影响是可以通过内光电效应来传输信息和能量，因而在半导体光电器件中有着重要的应用。
三、光生伏特效应1. 光生伏特效应是指当光线穿过PN结时，使PN结两侧出现电势差和电场分布的变化，这种现象称为光生伏特效应。
2. 光生伏特效应的主要原因是光生载流子因电场的影响而发生漂移或扩散，从而在PN结两侧产生电势差。
光生伏特效应是光电二极管和太阳能电池等器件的工作原理基础。
3. 光生伏特效应对于太阳能电池来说具有重要的意义，可以充分利用光能转化为电能的效应，是太阳能电池高效率能源转换的重要物理基础。
在总结一下：- 外光电效应主要发生在金属或导体表面，是光子能量将金属表面电子激发出金属而引起的。
- 内光电效应主要发生在半导体或绝缘体中，是光子能量激发材料内部电子空穴对的现象。
- 光生伏特效应主要发生在PN结中，是光生载流子因电场的影响而产生电势差的现象。
通过对光电效应三种形式的了解，可以更深入地了解光与物质之间的相互作用，为相关器件与技术的研发和应用提供了重要的理论基础。
光生伏特原理
嘿，朋友们！今天咱来聊聊光生伏特原理。
这玩意儿啊，就像是大自然给我们的一个神奇魔法！
你想想看，阳光那可是无处不在的呀，它就像个超级能量源。
而光生伏特原理呢，就是能把这取之不尽的阳光转化成电，多厉害啊！这就好比是在阳光的海洋里捞取宝藏啊！
咱们平时用的电，很多都是通过各种复杂的方式产生的。
但光生伏特原理可不一样，它简单又直接。
就好像是太阳公公直接给我们送来了电，多贴心呀！
你看那些太阳能板，它们就像是一个个小魔术盒，把阳光吸进去，然后“噗”地一下就变出电来了。
这难道不神奇吗？这可比变戏法还让人惊叹呢！
而且啊，光生伏特原理还特别环保。
它不会产生那些污染环境的东西，对我们的地球妈妈特别友好。
这就像是给地球妈妈做了一次舒服的按摩，让她能更健康地陪伴我们。
要是没有光生伏特原理，我们的生活得失去多少便利呀！家里的电器可能就没那么容易运转起来了，那些靠太阳能驱动的小玩意儿也玩不转了。
那多无趣啊！
你再想想，如果我们能更好地利用光生伏特原理，那未来的世界会变成什么样呢？是不是到处都充满了清洁的能源，天空更蓝了，水更清了？那该有多美好啊！
所以说呀，光生伏特原理可真是个宝贝！我们可得好好珍惜它，让它为我们的生活带来更多的惊喜和便利。
让我们一起拥抱这个神奇的原理，为我们的未来创造更美好的明天吧！别小看这小小的原理，它可是有着大大的能量呢！
原创不易，请尊重原创，谢谢!。
太阳能电池基本原理基本原理一一光生伏特效应太阳能光伏发电是利用太阳电池的光伏效应原理，直接把太阳辐射能转变为电能的发电方式。
典型太阳电池是一个p-n结半导体二极管。
光子把电子从价带（束缚）激发到导带（自由力并在价带内留下一个空穴（自由）一一产生了自由电子-空穴对（光生载流子），p型材料中的电子与n型材料中的空穴将在与少子寿命相当的时间内,以相对稳定的状态存在，直到复合。
当载流子复合后，光生电子空穴对将消失，没有电流和功率产生。
光生电子-空穴对在耗尽层中产生后，立即被内建电场分离，光生电子被送进n区，光生空穴则被送进P区。
光能就以产生电子-空穴对的形式转变为电能。
内建电场当把N型和P型材料放在一起的时候，在X型材料中，费米能级靠近导带底，在P型材料中，费米能级鼎近价带顶，当P型材料和N型材料连接在一起时，费米能级在热平衡时必定恒等，山于在P型材料中有多得多的空穴，它们将向' 型一边扩散。
与此同时，在N型一边的电子将沿着相反的方向向P型区扩散。
曲于电子和空穴的扩散，在p-n结区产生了耗尽层，即空间电荷区电场，乂称为内建电场。
（1）光子吸收：在大部分有机太阳能电池中，因为材料的带隙过高，只有一小部分入射光被吸收，吸收只能达到30%左右。
（2）激子扩散：激子的扩散长度应该至少等于薄膜的厚度，否则激子就会发生复合，造成吸收光子的浪费。
（3）电荷分离：对于单层器件，激子在电极与有机半导体界面处离化，对于双层器件，激子在施主一受主界面形成的p-n结处离化。
（4）电荷传输：在有机材料中，电荷的传输是定域态间的跳跃，而不是能带内的传输，这意味着有机材料和聚合物材料中载流子的迁移率通常都比无机半导体材料的低。
（5）电荷收集：电荷的收集效率也是影响光伏器件功率转换效率的关键因素，金属与半导体接触时会产生一个阻挡层，阻碍电荷顺利地到达金属电极。
等效电路模型太阳能电池等效电路无光照时类似二极管特性，外加电压时单向电流I D称为暗电流；有光照时产生光生电流5 R八血分别为太阳电池中的串、并联电阻R L为负载。
光生伏特的条件
哎，各位领导，同仁们，咱今儿聊点专业的事儿，说说光生伏特的条件。
光生伏特嘛，说白了就是光照能让某些材料产生电压，从而转换成电能。
那想要实现这光生伏特，得满足几个条件。
一得说光照，这光照得是足够强的，得能让材料里的电子活跃起来。
咱得保证光源稳定，光照强度得达到一定程度，这样才能让光电转换效率上去。
二就是得选对材料。
不是啥材料都能光生伏特的，得是那种半导体材料，比如硅、硒、铜铟镓硒等。
这些材料在光照下，内部的电子和空穴才能被有效分离，从而产生电压。
三就是材料得纯净。
材料里要是掺了杂质，那电子和空穴的运动就会受影响，光电转换效率就得打折扣。
所以咱得保证材料的高纯度，这样才能提高光电转换效率。
最后还得说说结构。
光生伏特效应不只是材料的事儿，还得看材料怎么组成电池，电池的结构得合理，才能让电子和空穴有效分离，形成稳定的电流。
咱就是说啊，这光生伏特的条件，得光照强、材料对、纯度高、结构好，四者缺一不可。
这样咱才能充分利用光能，转换成电能，实现绿色、环保的能源利用。
半导体界面包括有:由于掺杂质不同而形成的P型区和N型区的界面,即PN结；金属和半导体接触的界面；不同半导体材料制成的异质结界面以及由金属－绝缘体－半导体组成的MIS系统的界面。
在这些界面处都存在有一个空间电荷区,其中有很强的电场,称为自建电场。
光照产生的电子－空穴对，在自建电场作用下的运动，就是形成光生伏打效应的原因。
下面以PN结为例进一步具体说明。
在PN结交界面处N区一侧带正电荷，P区一侧带负电荷，空间电荷区中自建电场的方向自N区指向P区。
由于光照可以在空间电荷区内部产生电子－空穴对，它们分别被自建电场扫向N区和P区,就如同有一个电子由P区穿过空间电荷区到达N区,形成光致电流。
在空间电荷区附近一定范围内产生的电子－空穴对，只要它们能通过扩散运动到达空间电荷区,同样可以形成光致电流,光照产生的电子和空穴扩散运动所能走的距离为扩散长度。
光致电流使N区和P区分别积累了负电荷和正电荷，在PN结上形成电势差,引起方向与光致电流相反的N结正向电流。
当电势差增长到正向电流恰好抵消光致电流的时候，便达到稳定情况，这时的电势差称为开路电压。
如果PN结两端用外电路连接起来，则有一股电流流过，在外电路负载电阻很低的情况，这股电流就等于光致电流，称为短路电流。
