光生伏特效应及原理

光生伏特效应原理一、引言光生伏特效应是指在半导体中，当光照射到PN结处时，由于光子的能量被电子吸收后转化为电能而产生的现象。

它是半导体光电转换技术中最基本的原理之一。

本文将从以下几个方面详细介绍光生伏特效应的原理。

二、PN结PN结是指由P型半导体和N型半导体通过扩散、熔合等方法制成的结构。

在PN结中，P区和N区形成了一个电势差，因此会产生漂移运动的载流子，在PN结两侧形成空间电荷区。

三、光子吸收当光照射到PN结处时，光子与半导体中的电子发生相互作用，使得部分电子获得足够能量跃迁到导带中成为自由电子。

这个过程称为“光致激发”。

四、载流子漂移在PN结两侧形成空间电荷区后，当有外加电压时，空间电荷区内的载流子会受到外场力作用而向对面运动。

在这个过程中，如果遇到了被激发出来的自由电子，则会被加速并形成电流。

这个过程称为“载流子漂移”。

五、光生伏特效应当光照射到PN结处时，由于光子的能量被电子吸收后转化为电能，使得PN结处的电势差发生变化，形成了一个外场力。

这个外场力可以加速空间电荷区内的载流子，从而形成电流。

这个现象就是光生伏特效应。

六、影响因素1. 光强度：光强度越大，激发出的自由电子数量越多，从而产生的电流也会增大。

2. 光波长：不同波长的光子对半导体中的载流子激发程度不同，因此会影响到产生的电流大小。

3. 温度：温度升高会导致半导体中载流子数量增多，从而影响到产生的电流大小。

七、应用领域1. 光伏发电：利用太阳能通过光生伏特效应转化为电能。

2. 光通信：利用光纤传输信息时需要将信息转换为光信号，然后通过半导体器件进行调制和解调。

3. 其他领域：如太阳能热水器、光电传感器等。

八、总结光生伏特效应是一种基本的半导体光电转换原理，可以将光子能量转化为电能。

它不仅在光伏发电领域有着广泛的应用，还在其他领域如光通信、太阳能热水器等方面也有着重要的作用。

对于理解半导体器件的工作原理和应用具有重要意义。

光生伏特效应的工作原理光生伏特效应（Photovoltaic Effect）是指在特定材料中，当光照射到其上时，会引发电荷的分离和产生电流的现象。

这一效应是太阳能电池及其他光电器件运转的基础，其工作原理的理解对于光伏发电等领域的研究和应用具有重要意义。

光生伏特效应的工作原理可以通过以下几个方面来解释。

1. 半导体特性在解释光生伏特效应之前，有必要了解半导体材料的基本特性。

半导体属于介于导体和绝缘体之间的一类材料，其导电特性可以通过控制材料中的杂质和缺陷来改变。

常用的半导体材料有硅和锗。

2. 光的能量转化当光照射到半导体材料的表面时，光子的能量会被材料中的原子或分子吸收，并促使电子跃迁到更高能级。

这个过程涉及到光子的能量大于电子与原子结合所需的能量。

3. 电子的分离与漂移在光照射后，能量较高的电子和空穴（所谓的缺电子位）被激发出来。

电子和空穴以不同的方式分离并朝相反的方向运动。

这个分离过程发生在材料内部的PN结，其中P区富含空穴，N区富含自由电子。

4. 电势差的产生当电子和空穴分离后，由于它们分别位于不同的区域，就形成了电荷堆积和电势差。

这个电势差会引导形成电流，并产生电压差，即光生电动势。

根据奥姆定律，电流与电压成正比。

5. 界面效应光生伏特效应还与半导体与其他电子器件之间的界面有关。

当光生电荷流经半导体与外部电路之间的接触面时，界面效应会影响电流和电压的传输，并可能导致功率损耗或效率降低。

总结回顾：光生伏特效应是光电效应的基础，通过光照射到半导体材料中，产生电子与空穴的分离和漂移，从而产生电流和电势差。

这个效应在太阳能电池及其他光电器件中被利用，通过光的能量转化为电力。

在应用上，光生伏特效应的工作原理可以用来解释太阳能发电、太阳能电池及其他光电器件的运行原理，以及如何提高其效率和稳定性。

我的观点和理解：光生伏特效应的工作原理深入浅出地阐述了光照射到半导体材料时产生的电势差和电流的产生过程。

这一理论对于我个人对于太阳能发电和光电器件的了解提供了重要基础。

光生伏特效应光生伏特效应英文名称：Photovoltaic effect。

光生伏特效应是指半导体在受到光照射时产生电动势的现象。

光生伏特效应--(可制作光电池、光敏二极管、光敏三极管和半导体位置敏感器件传感器）；侧向光生伏特效应（殿巴效应）--(可制作半导体位置敏感器件（反转光敏二极管）传感器）；PN结光生伏特效应--(可制作光电池、光敏二极管和光敏三极管传感器）。

光电伏特效应概述1.P-N结太阳能电池发电的原理是基于半导体的光生伏特效应将太阳辐射直接转换为电能。

在晶体中电子的数目总是与核电荷数相一致，所以P型硅和N型硅对外部来说是电中性的。

如将P型硅或N型硅放在阳光下照射，仅是被加热，外部看不出变化。

尽管通过光的能量电子从化学键中被释放，由此产生电子－空穴对，但在很短的时间内（在μS范围内）电子又被捕获，即电子和空穴“复合”。

当P型和N型半导体结合在一起时，在两种半导体的交界面区域里会形成一个特殊的薄层，界面的P型一侧带负电，N型一侧带正电。

这是由于P型半导体多空穴，N型半导体多自由电子，出现了浓度差。

N区的电子会扩散到P区，P区的空穴会扩散到N区，一旦扩散就形成了一个由N指向P的“内电场”，从而阻止扩散进行。

达到平衡后，就形成了这样一个特殊的薄层形成电势差，这就是P－N结。

至今为止，大多数太阳能电池厂家都是通过扩散工艺，在P型硅片上形成N型区，在两个区交界就形成了一个P －N结（即N+／P）。

太阳能电池的基本结构就是一个大面积平面P－N结。

2.光生伏特效应如果光线照射在太阳能电池上并且光在界面层被吸收，具有足够能量的光子能够在P型硅和N型硅中将电子从共价键中激发，以致产生电子－空穴对。

界面层附近的电子和空穴在复合之前，将通过空间电荷的电场作用被相互分离。

电子向带正电的N区和空穴向带负电的P区运动。

通过界面层的电荷分离，将在P区和N区之间产生一个向外的可测试的电压。

此时可在硅片的两边加上电极并接入电压表。

光生伏打效应和光生伏特效应光生伏打效应和光生伏特效应是现代物理学中的两项基础研究课题，也是许多其他学科领域的研究重点。

本文将着重讨论这两种现象的原理、应用与未来发展。

一、光生伏打效应光生伏打效应，也称为外光电效应或基表面光电效应，是指在光照射下，电子从金属表面逸出的现象。

它是物理学家继电磁感应和静电场效应之后第三个证实光具有电磁波特性的实验，也是光子（光子被视为光量子）概念确定的重大事件之一。

1905年，爱因斯坦以黑体辐射理论为基础，提出了光子假说，认为光以粒子的形式存在。

他进一步认为，金属表面吸收一定能量的光粒子后，可将其转化为能够逸出金属表面的电子，并推导出与实验结果一致的公式：eV=hν-φ，其中，e是电量，V是逸出电子的动能，h是普朗克常数，ν为三分之二级的光频率，φ为金属的逸出功。

该公式被称为“爱因斯坦光电效应方程”，为电量子力学的重要基石之一。

光生伏打效应的原理是基于光电子最基本的性质——光能将电子从原子或分子系统中释放出来。

当光子与金属接触时，由于光的能量足以克服金属电子的束缚力（逸出功），这些电子便从金属表面逸出，以高动能的形式离开金属表面。

当金属表面被光子照射时，它吸收光能，将其转化为电子的动能，从而使得光对电荷的影响明显。

这种现象在光电热转换、太阳电池等领域中有着广泛应用。

二、光生伏特效应光生伏特效应是在半导体器件中产生的另一个重要现象。

它是指在半导体器件中，当受到光照射时，电场将电子从其价带透射到导带的现象。

与光生伏打效应不同，光生伏特效应需要光子的能量大于半导体带隙，才可将电子和空穴助成载流子，并且在半导体中，该现象具有迅猛性、高效性和高精度性等特点。

半导体器件是现代电子元器件的基础之一，它已经广泛应用于各个领域，如物联网、光电通讯、集成电路等。

但半导体材料的研究和制备也存在很多困难。

为了充分发挥半导体材料的电学性能，科学家们研究出了多种制备方法和工艺流程，包括薄膜制备、前驱体制备、微纳加工等。

光生伏特效应的原理与应用1. 简介光生伏特效应是指光照射在半导体表面时，由于光的能量激励了半导体中的电子，使其从价带跃迁到导带，从而产生电流的现象。

该效应具有很高的照度响应、长寿命、低噪声等特点，被广泛应用于光电器件、太阳能电池等领域。

2. 原理•光照射：当光线照射到半导体表面时，光子的能量激发了半导体中的电子。

这些光子可以激发价带中的电子，使其跃迁到导带中。

•电子跃迁：当电子从价带跃迁到导带时，产生了电子-空穴对。

电子位于导带，具有负电荷；空穴位于价带，具有正电荷。

•电流产生：由于导带中的电子具有负电荷，它们可以在电场的作用下向电极移动。

当外电路连接到半导体上时，电子会从半导体中流出，形成电流。

3. 应用3.1 光电器件光生伏特效应在光电器件中得到广泛应用，如光电二极管、光电晶体管等。

•光电二极管：光电二极管是一种将光能转换为电能的器件。

它利用光生伏特效应，在半导体中产生电流。

光电二极管广泛应用于光通信、激光测距等领域。

•光电晶体管：光电晶体管是一种具有放大功能的器件。

它利用光生伏特效应，在半导体中产生的电流被放大，从而实现信号放大的功能。

光电晶体管常用于光学放大器、高速光通信等领域。

3.2 太阳能电池光生伏特效应是太阳能电池的基本原理之一。

太阳能电池利用光生伏特效应将太阳光能转化为电能。

•光电导带：太阳能电池中的光电导带是由材料特殊处理得到的。

当光线照射在导带中时，光子的能量激发了导带中的电子，使其跃迁到导带中，产生电流。

•外电路：太阳能电池将产生的电流通过外电路导出，可以用来给电子设备供电。

•应用领域：太阳能电池广泛应用于家庭光伏发电系统、太阳能电动车等领域。

3.3 环境监测光生伏特效应可以被应用于环境监测领域，例如光生伏特效应传感器可以用于测量光照强度、温度等环境参数。

•光照强度测量：光生伏特效应传感器可以通过测量产生的电流来确定光照强度的大小。

•温度测量：光生伏特效应传感器的电流与温度呈反相关关系，通过测量产生的电流可以间接测量环境的温度。

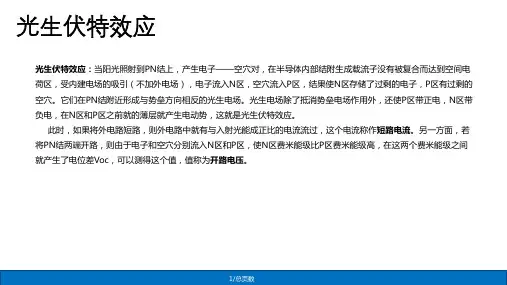

第九讲9.3 光生伏特效应用适当波长的光照射没有外加偏压的非均匀半导体(如 pn 结)或其它半导体结构时，由于光激发和半导体内建电场的作用，使半导体内部产生电动势，这种现象称为光生伏特效应。

常见的光生伏特效应有：1、PN 结光生伏特效应2、体内光生伏特效应（丹倍效应）3、光磁电效应1、无光照在 p 区和 n 区的界面附近形成空间电荷区和内建电场。

电子和空穴的漂移运动方向与各自的扩散运动方向相反，达到一个动态平衡时，即形成了一个保持一定宽度的空间电荷区，p 区和n 区具有统一的费米能级，处于热平衡状态。

图1 无光照时的空间电荷区和能带结构2、有光照光照射半导体，若光子能量大于禁带宽度，由于本征吸收使体内产生电子空穴对。

在光激发下，半导体的多数载流子浓度一般变化很小，然而少数载流子浓度却变化很大，因此，这里主要考虑少子的运动。

图2 有光照时的空间电荷区和能带结构在内建电场的作用下，p 区的光生电子穿过 pn 结进入 n 区，而 n 区的光生空穴则进入 p 区，使 p 端电势升高，n 端电势降低，于是在 pn 结两端形成了光生电动势。

这一现象就是 pn 结的光生伏特效应。

此时，p区和n区没有统一的费米能级，在半导体两端产生了一个光生电动势V，p区为正，n区为负。

图3 光照情况下pn结区的电流上式中的电流 I L 称为光生电流，pn 结两端存在的电势差称为开路电压 V OC 。

如果将 pn 结的外电路接通且保持光照不停止，外电路中就有不间断的电流 I 通过，这时 pn 结起电源的作用，这就是光电池的基本原理。

I =I L +I F = 0这相当于在 pn 结上施加了一个外加正向电压V ，使势垒降低为，产生了一个正向电流 I F ，但此时外电路开路，即 pn 结没有净电流通过，因此在 pn 结上必定还同时存在一个与 I F 大小相等、方向相反的电流 I L ，使通过 pn 结的净电流为：D qV qV3、光电池的伏安特性光电池工作时有三种电流存在：其中，I L 和 I F 都是流经 pn 结内部，两者方向相反。

光生伏特效应原理引言光生伏特效应是指当光线照射到某些物质上时，会产生电势差或电荷分离的现象。

本文将介绍光生伏特效应的原理及其应用。

光生伏特效应的基本原理光生伏特效应是一种光与电子的相互作用现象，其基本原理如下：1. 光电效应光电效应是指当光线照射到金属表面时，会使金属表面上的电子获得足够的能量，从而逃逸出金属的现象。

光子能量越大，金属表面上的电子获得的能量越多，逃逸的电子能量越高。

2. 光电发射光电发射是光电效应的一种特殊形式，当光线照射到金属表面时，金属表面上的电子会产生电流。

光电发射的电流与光线的强度、频率以及金属材料的特性有关。

3. 光生伏特效应光生伏特效应是在光电发射的基础上发展起来的一种新的现象。

当光线照射到半导体材料的界面处时，由于光的能量足够大，会使半导体材料中的电子获得能量，从而跃迁到导带中，产生电荷分离的现象。

光生伏特效应的实现条件要实现光生伏特效应，需要满足以下几个条件：1. 材料选择选择合适的半导体材料非常重要，常见的半导体材料有硅、锗等。

这些材料具有较小的禁带宽度，使得电子易于跃迁到导带区。

2. 光线的能量光线的能量足够大，以使得电子可以从价带跃迁到导带。

能量越大，电子跃迁的几率越高。

3. 光线的入射角度光线的入射角度也会对光生伏特效应产生影响。

当光线垂直入射时，效应最为明显。

角度越大，效应越小。

光生伏特效应的应用光生伏特效应在科学研究和工程应用中具有重要意义，以下是一些常见的应用：1. 光电池光电池利用光生伏特效应将太阳光转化为电能。

太阳能光电池是目前应用最广泛的光生伏特效应设备之一。

太阳能光电池将太阳光转化为电能，供应给家庭、工业以及农业等领域的电力需求。

2. 光电转换器光生伏特效应也常用于光电转换器中，将光线转化为电信号。

光电转换器在光通信、光学传感器等领域有着广泛的应用。

3. 光控制技术光生伏特效应还可以用于光控制技术中，通过调节光线的强弱、频率等参数，实现对电子器件的控制。

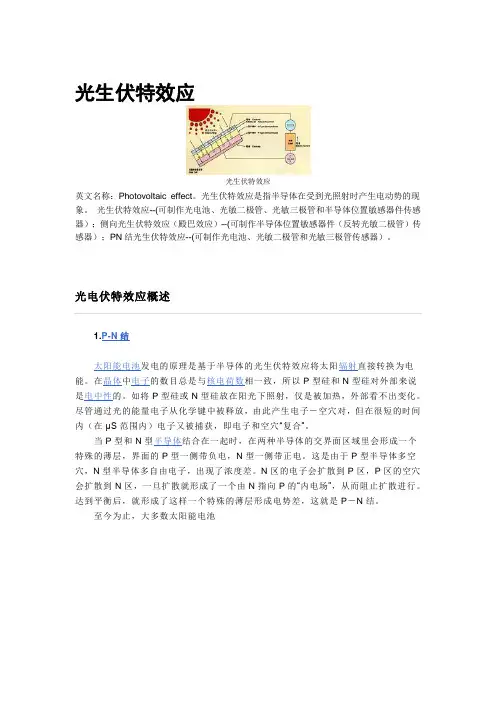

光生伏特效应英文名称：Photovoltaic effect。

光生伏特效应是指半导体在受到光照射时产生电动势的现象。

光生伏特效应--(可制作光电池、光敏二极管、光敏三极管和半导体位置敏感器件传感器）；侧向光生伏特效应（殿巴效应）--(可制作半导体位置敏感器件（反转光敏二极管）传感器）；PN结光生伏特效应--(可制作光电池、光敏二极管和光敏三极管传感器）。

光电伏特效应概述1.P-N结太阳能电池发电的原理是基于半导体的光生伏特效应将太阳辐射直接转换为电能。

在晶体中电子的数目总是与核电荷数相一致，所以P型硅和N型硅对外部来说是电中性的。

如将P型硅或N型硅放在阳光下照射，仅是被加热，外部看不出变化。

尽管通过光的能量电子从化学键中被释放，由此产生电子－空穴对，但在很短的时间内（在μS范围内）电子又被捕获，即电子和空穴“复合”。

当P型和N型半导体结合在一起时，在两种半导体的交界面区域里会形成一个特殊的薄层，界面的P型一侧带负电，N型一侧带正电。

这是由于P型半导体多空穴，N型半导体多自由电子，出现了浓度差。

N区的电子会扩散到P区，P区的空穴会扩散到N区，一旦扩散就形成了一个由N指向P的“内电场”，从而阻止扩散进行。

达到平衡后，就形成了这样一个特殊的薄层形成电势差，这就是P－N结。

至今为止，大多数太阳能电池太阳能电池厂家都是通过扩散工艺，在P型硅片上形成N型区，在两个区交界就形成了一个P －N结（即N+／P）。

太阳能电池的基本结构就是一个大面积平面P－N结。

2.光生伏特效应如果光线照射在太阳能电池上并且光在界面层被吸收，具有足够能量的光子能够在P型硅和N型硅中将电子从共价键中激发，以致产生电子－空穴对。

界面层附近的电子和空穴在复合之前，将通过空间电荷的电场作用被相互分离。

电子向带正电的N区和空穴向带负电的P区运动。

通过界面层的电荷分离，将在P区和N区之间产生一个向外的可测试的电压。

此时可在硅片的两边加上电极并接入电压表。
