液压阀标准化选型手册-90075999

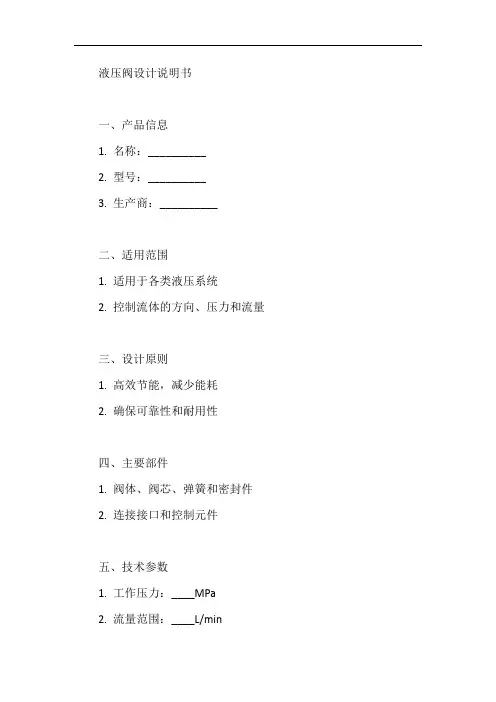

液压阀设计说明书
一、产品信息
1. 名称：__________
2. 型号：__________
3. 生产商：__________
二、适用范围
1. 适用于各类液压系统
2. 控制流体的方向、压力和流量
三、设计原则
1. 高效节能，减少能耗
2. 确保可靠性和耐用性
四、主要部件
1. 阀体、阀芯、弹簧和密封件
2. 连接接口和控制元件
五、技术参数
1. 工作压力：____MPa
2. 流量范围：____L/min
3. 工作温度：____℃
六、安装要求
1. 安装在稳固的支架上
2. 确保连接管道无泄漏
七、操作维护
1. 定期检查阀体和密封件
2. 清洁外部，保持干净
八、安全注意事项
1. 操作前确保系统断电
2. 避免超压和超温运行
发布方（盖章）：_______________ 日期：____年__月__日。

液压油缸选型手册（原创实用版）目录一、液压油缸选型的重要性二、液压油缸的分类三、液压油缸选型的步骤和要点四、液压油缸选型的注意事项五、液压油缸选型手册的作用和意义正文液压油缸选型的重要性液压油缸是液压系统中的重要执行元件，它的选型直接影响到整个液压系统的工作效果和稳定性。

正确选择液压油缸，不仅能提高系统的工作效率，降低能耗，还能延长元件的使用寿命，减少维修费用。

因此，液压油缸选型对于液压系统的设计和使用具有重要意义。

液压油缸的分类液压油缸根据其结构和功能可分为以下几类：单杆液压缸、双杆液压缸、多级液压缸、组合液压缸等。

每种液压油缸都有其独特的结构和工作原理，适用于不同的工作环境和工况。

液压油缸选型的步骤和要点1.确定液压油缸的工作压力：根据液压系统的工作压力，选取液压油缸的工作压力，一般选取值为系统工作压力的 1.1~1.5 倍。

2.确定液压油缸的行程：根据工作部件的行程要求，选取液压油缸的行程。

3.确定液压油缸的安装方式：根据工作环境和安装空间，选取合适的液压油缸安装方式。

4.确定液压油缸的连接方式：根据液压系统的连接方式，选取液压油缸的连接方式。

5.确定液压油缸的材质和密封形式：根据工作环境和介质特性，选取液压油缸的材质和密封形式。

液压油缸选型的注意事项1.避免液压油缸的过度选型，以免造成系统能耗过大和设备投资过高。

2.注意液压油缸的安装和维护，确保其正常工作和延长使用寿命。

3.在选型过程中，要充分考虑液压油缸的可靠性和稳定性，避免因为选型不当导致的系统故障。

液压油缸选型手册的作用和意义液压油缸选型手册是液压油缸选型的重要参考资料，它提供了液压油缸的详细参数和选型建议，为设计人员和用户提供了方便、快捷的选型工具。

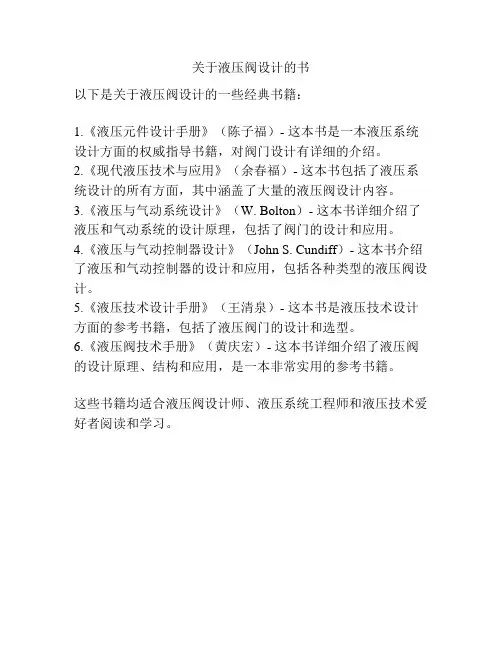

关于液压阀设计的书
以下是关于液压阀设计的一些经典书籍：
1.《液压元件设计手册》（陈子福）- 这本书是一本液压系统设计方面的权威指导书籍，对阀门设计有详细的介绍。

2.《现代液压技术与应用》（余春福）- 这本书包括了液压系统设计的所有方面，其中涵盖了大量的液压阀设计内容。

3.《液压与气动系统设计》（W. Bolton）- 这本书详细介绍了液压和气动系统的设计原理，包括了阀门的设计和应用。

4.《液压与气动控制器设计》（John S. Cundiff）- 这本书介绍了液压和气动控制器的设计和应用，包括各种类型的液压阀设计。

5.《液压技术设计手册》（王清泉）- 这本书是液压技术设计方面的参考书籍，包括了液压阀门的设计和选型。

6.《液压阀技术手册》（黄庆宏）- 这本书详细介绍了液压阀的设计原理、结构和应用，是一本非常实用的参考书籍。

这些书籍均适合液压阀设计师、液压系统工程师和液压技术爱好者阅读和学习。

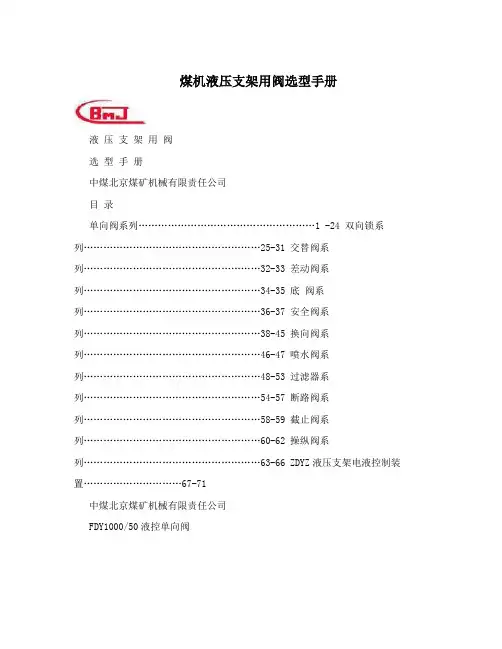

煤机液压支架用阀选型手册液压支架用阀选型手册中煤北京煤矿机械有限责任公司目录单向阀系列………………………………………………1 -24 双向锁系列………………………………………………25-31 交替阀系列………………………………………………32-33 差动阀系列………………………………………………34-35 底阀系列………………………………………………36-37 安全阀系列………………………………………………38-45 换向阀系列………………………………………………46-47 喷水阀系列………………………………………………48-53 过滤器系列………………………………………………54-57 断路阀系列………………………………………………58-59 截止阀系列………………………………………………60-62 操纵阀系列………………………………………………63-66 ZDYZ液压支架电液控制装置…………………………67-71中煤北京煤矿机械有限责任公司FDY1000/50液控单向阀机能符号主要技术特征安标型号 FDY1000/50原图号 BDF.00B BDF.00E公称压力(MPa) 50公称流量(L/min) 1000接口尺寸 DN 10、12、20使用说明1、本系列阀用作立柱控制阀;2、本阀和快速升降阀一起使用。

1中煤北京煤矿机械有限责任公司FDY630/50液控单向阀机能符号主要技术特征安标型号 FDY630/50原图号 BDF.00BDF.00A公称压力(MPa) 50公称流量(L/min) 630接口尺寸 DN 10、12、20使用说明1、本系列阀用作立柱控制阀;2、BDF.00中φ18旁孔没有密封圈槽，如图所示，BDF.00A中φ18旁孔有密封圈槽。

2中煤北京煤矿机械有限责任公司FDY400/45液控单向阀机能符号主要技术特征安标型号 FDY400/45原图号 CDF2.00A公称压力(MPa) 45 公称流量(L/min) 400 接口尺寸 DN 10、12、20使用说明1、本阀用做立柱控制阀;2、φ18控接工作腔，采用平面密封方式。

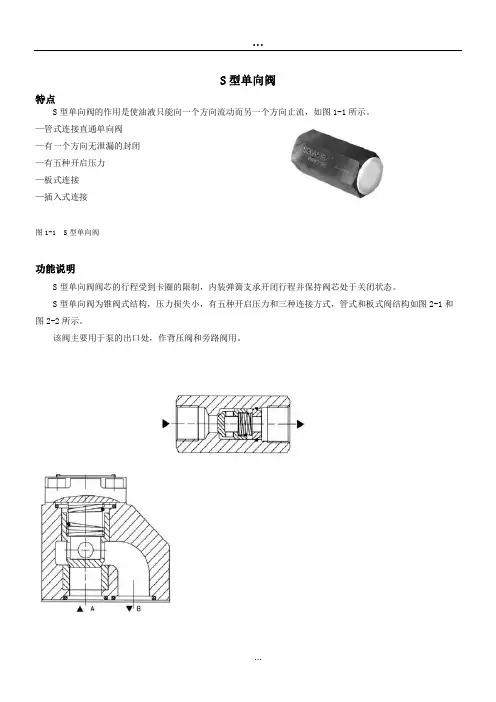

S型单向阀
特点
S型单向阀的作用是使油液只能向一个方向流动而另一个方向止流，如图1-1所示。

—管式连接直通单向阀
—有一个方向无泄漏的封闭
—有五种开启压力
—板式连接
—插入式连接
图1-1 S型单向阀
功能说明
S型单向阀阀芯的行程受到卡圈的限制，内装弹簧支承开闭行程并保持阀芯处于关闭状态。

S型单向阀为锥阀式结构，压力损失小，有五种开启压力和三种连接方式，管式和板式阀结构如图2-1和图2-2所示。

该阀主要用于泵的出口处，作背压阀和旁路阀用。

图2-1 板式阀结构图图2-2 板式阀结构图机能符号
型号意义
直通式
直角式
例如：订6
技术参数
特性曲线（试验条件：在s
=和℃
41
mm
v/
t下测得）
=
50
外形及连接尺寸（单位：mm）管式阀外型及连接尺寸：
板式阀外型及连接尺寸：
注意事项：（1）液压系统用的介质必须经过过滤，过滤精度至少20μm；（2）液压系统用的油箱必须密
封，并加空气过滤器；（3）固定螺栓请按样本中列的参数选用；（4）与阀连接的表面粗糙度要求为；（5）与阀连接的平面度要求为0.01/100mm。

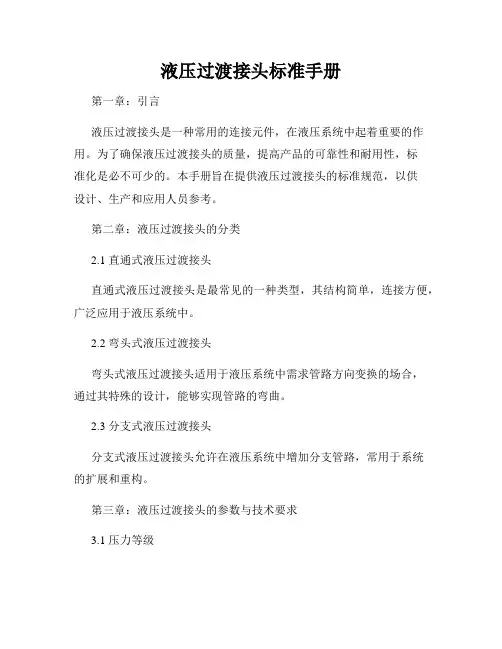

液压过渡接头标准手册第一章：引言液压过渡接头是一种常用的连接元件，在液压系统中起着重要的作用。

为了确保液压过渡接头的质量，提高产品的可靠性和耐用性，标准化是必不可少的。

本手册旨在提供液压过渡接头的标准规范，以供设计、生产和应用人员参考。

第二章：液压过渡接头的分类2.1 直通式液压过渡接头直通式液压过渡接头是最常见的一种类型，其结构简单，连接方便，广泛应用于液压系统中。

2.2 弯头式液压过渡接头弯头式液压过渡接头适用于液压系统中需求管路方向变换的场合，通过其特殊的设计，能够实现管路的弯曲。

2.3 分支式液压过渡接头分支式液压过渡接头允许在液压系统中增加分支管路，常用于系统的扩展和重构。

第三章：液压过渡接头的参数与技术要求3.1 压力等级液压过渡接头的压力等级应根据液压系统的工作压力确定，并应符合相关国家标准。

3.2 尺寸与连接方式液压过渡接头的尺寸应符合标准规定，包括内径、外径、长度等。

连接方式可以是螺纹连接或焊接连接，具体应根据实际需求确定。

3.3 材料选择液压过渡接头的材料应选择高强度、耐腐蚀的材料，如不锈钢、铜合金等，以确保其耐用性和可靠性。

3.4 密封性能液压过渡接头的密封性能直接影响到系统的工作效果和安全性。

因此，应注意选择合适的密封材料和密封方式，并进行密封性能测试。

第四章：液压过渡接头的检测与验收4.1 外观检查液压过渡接头在生产过程中应进行外观检查，确保表面光滑、无明显划痕、变形等缺陷。

4.2 尺寸检测液压过渡接头的尺寸应进行检测，确保各项参数符合标准要求。

4.3 耐压测试液压过渡接头应进行耐压测试，以确保其在高压下的安全可靠性。

4.4 密封性能测试液压过渡接头的密封性能测试应进行定期检测，以确保其在工作过程中的密封性能。

第五章：液压过渡接头的应用与维护5.1 应用范围液压过渡接头广泛应用于液压系统中的工程机械、航空航天、冶金、石油化工等领域。

5.2 安装与拆卸液压过渡接头的安装与拆卸应按照标准规定的步骤进行，确保操作的正确性和安全性。

液压系统技术手册第一章：引言液压系统是一种利用液体传递能量的系统，通过控制液压泵、阀门和执行元件，将机械能转化为液压能，并实现力、速度和位置的控制。

本手册旨在提供液压系统的基本知识和技术指导，帮助读者正确理解和应用液压技术。

第二章：液压系统原理2.1 液压传动原理液压传动通过液体在封闭的管路中传递，实现能量的传递和控制。

液体在系统中的压力和流量通过控制阀门和泵来调节，从而实现系统的运动控制。

2.2 液压元件液压系统由液压泵、阀门、执行元件和控制元件组成。

液压泵负责提供流体动力，阀门控制液压系统的流量和压力，执行元件将液压能转化为机械能。

2.3 液压系统的工作原理液压系统通过压力能和流体能的转化，实现对工作物体的力、速度和位置的控制。

液压系统的工作原理包括正常工作、启动和停止过程。

第三章：液压系统的设计与选型3.1 液压系统设计的基本原则液压系统的设计应根据工作需求、系统参数和安全性要求进行合理选型。

设计时需要考虑系统的压力、流量、温度和安全因素，并选择合适的泵、阀和执行元件。

3.2 液压元件的选型和应用液压泵、阀门和执行元件的选型应考虑系统的工作压力和流量要求，同时还需要考虑其稳定性、寿命和价格因素。

液压元件的正确选型和合理应用对于系统的性能和可靠性至关重要。

3.3 液压系统的布置和安装液压系统的布置和安装应根据实际情况进行设计，确保液压元件的安全可靠运行。

布置时应考虑管路的长度、弯头的数量和角度、支撑和固定装置，以及对液压元件的冷却和降噪措施。

第四章：液压系统的维护和故障排除4.1 液压系统的日常维护液压系统的日常维护包括定期检查液压元件的工作状态、清洗管路和过滤器、添加液压油和更换密封件等。

正确的维护措施能够延长液压系统的使用寿命，并提高系统的可靠性和性能。

4.2 液压系统的故障排除液压系统故障的排除是液压技术中重要的一环。

故障排除需要借助故障诊断仪器和经验，通过逐步排查系统的各个部分，分析可能的原因并进行修复。

液压元件手册液压元件是液压系统中的重要组成部分，其作用是将液压能转化为机械能，实现液压系统的各种功能。

本手册将液压元件按照其功能和用途进行分类，为读者提供全面的液压元件知识。

一、液压泵液压泵是液压系统中的动力源，其作用是将机械能转化为液压能。

液压泵按照其结构和工作原理可以分为齿轮泵、叶片泵、柱塞泵和螺杆泵等。

其中，柱塞泵是液压系统中最常用的泵型之一，其具有流量大、压力高、稳定性好等优点。

二、液压阀液压阀是液压系统中的控制元件，其作用是控制液压系统的流量、压力和方向等。

液压阀按照其控制方式可以分为手动阀、电磁阀、液控阀和比例阀等。

其中，比例阀是液压系统中的高级控制元件，其可以根据输入信号精确地控制液压系统的流量和压力。

三、液压缸液压缸是液压系统中的执行元件，其作用是将液压能转化为机械能，实现各种机械运动。

液压缸按照其结构可以分为单作用液压缸和双作用液压缸等。

其中，双作用液压缸是液压系统中最常用的液压缸型号之一，其可以实现正反向运动，具有广泛的应用领域。

四、液压管路液压管路是液压系统中的连接元件，其作用是将液压元件连接起来，形成一个完整的液压系统。

液压管路按照其材质可以分为钢管、橡胶管和塑料管等。

其中，钢管是液压系统中最常用的管路材质之一，其具有耐压、耐腐蚀等优点。

五、液压油液压油是液压系统中的工作介质，其作用是传递液压能，保护液压元件。

液压油按照其粘度可以分为高粘度液压油和低粘度液压油等。

其中，高粘度液压油适用于高压、高温、重载等恶劣工况下的液压系统，低粘度液压油适用于低压、低温、轻载等一般工况下的液压系统。

综上所述，液压元件是液压系统中的重要组成部分，其种类繁多，应用广泛。

本手册对液压元件进行了分类介绍，希望能够为读者提供全面的液压元件知识，为液压系统的设计、维护和使用提供参考。

液压元件选择标准（5篇范例）第一篇：液压元件选择标准液压系统元件的选择液压元件的选择液压泵的确定与所需功率的计算 1.液压泵的确定(1)确定液压泵的最大工作压力。

液压泵所需工作压力的确定，主要根据液压缸在工作循环各阶段所需最大压力p1，再加上油泵的出油口到缸进油口处总的压力损失ΣΔp，即pB=p1+ΣΔp ΣΔp 包括油液流经流量阀和其他元件的局部压力损失、管路沿程损失等，在系统管路未设计之前，可根据同类系统经验估计，一般管路简单的节流阀调速系统?ΣΔp为(2～5)×105Pa，用调速阀及管路复杂的系统ΣΔp为(5～15)×105Pa，ΣΔp也可只考虑流经各控制阀的压力损失，而将管路系统的沿程损失忽略不计，各阀的额定压力损失可从液压元件手册或产品样本中查找，也可参照下表选取。

常用中、低压各类阀的压力损失(Δpn)阀名Δpn(×105Pa)阀名Δpn(×105Pa)阀名Δpn(×105Pa)阀名Δpn(×105Pa)单向阀 0.3～0.5 背压阀 3～8 行程阀 1.5～2 转阀 1.5～2 换向阀 1.5～3 节流阀 2～3 顺序阀 1.5～3 调速阀 3～5(2)确定液压泵的流量qB。

泵的流量qB根据执行元件动作循环所需最大流量qmax 和系统的泄漏确定。

①多液压缸同时动作时，液压泵的流量要大于同时动作的几个液压缸(或马达)所需的最大流量，并应考虑系统的泄漏和液压泵磨损后容积效率的下降，即qB≥K(Σq)max(m3/s)式中：K为系统泄漏系数，一般取1.1～1.3，大流量取小值，小流量取大值；(Σq)max为同时动作的液压缸(或马达)的最大总流量(m3/s)。

②采用差动液压缸回路时，液压泵所需流量为：qB≥K(A1-A2)vmax(m3/s)式中：A 1，A 2为分别为液压缸无杆腔与有杆腔的有效面积(m2)；vmax为活塞的最大移动速度(m/s)。

《液压工程手册》，机械工业出版社出版（北京阜成门外百万庄南街一号，北京市书刊出版业营业许可证出字第117号），1990年4月北京第一版，1990年4月北京第一次印刷。

雷天觉主编，北京市印刷一厂印刷，新华书店北京发行所发行，新华书店经售。

定价74.00元。

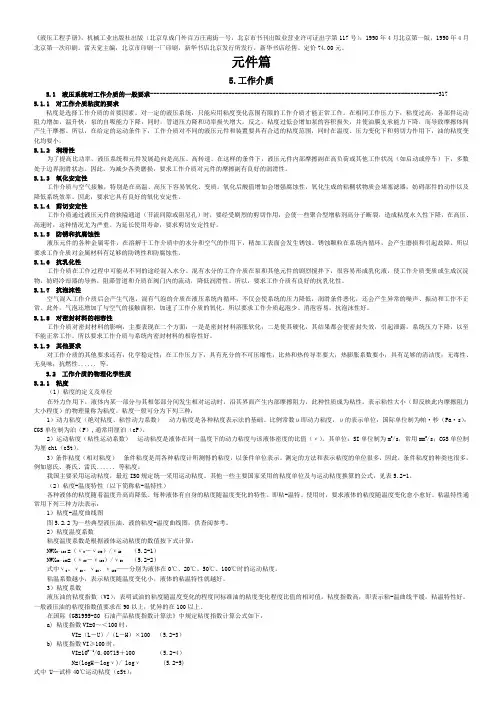

元件篇5.工作介质5.1 液压系统对工作介质的一般要求--------------------------------------------------------------------------------------------3175.1.1 对工作介质粘度的要求粘度是选择工作介质的首要因素。

对一定的液压系统，只能应用粘度变化范围有限的工作介质才能正常工作。

在相同工作压力下，粘度过高，各部件运动阻力增加，温升快，泵的自吸能力下降，同时，管道压力降和功率损失增大。

反之，粘度过低会增加泵的容积损失，并使油膜支承能力下降，而导致摩擦体间产生干摩擦。

所以，在给定的运动条件下，工作介质对不同的液压元件和装置要具有合适的粘度范围，同时在温度、压力变化下和剪切力作用下，油的粘度变化均要小。

5.1.2 润滑性为了提高比功率，液压系统和元件发展趋向是高压、高转速。

在这样的条件下，液压元件内部摩擦副在高负荷或其他工作状况（如启动或停车）下，多数处于边界润滑状态。

因此，为减少各类磨损，要求工作介质对元件的摩擦副有良好的润滑性。

5.1.3 氧化安定性工作介质与空气接触，特别是在高温、高压下容易氧化、变质。

氧化后酸值增加会增强腐蚀性，氧化生成的粘稠状物质会堵塞滤器，妨碍部件的动作以及降低系统效率。

因此，要求它具有良好的氧化安定性。

5.1.4 剪切安定性工作介质通过液压元件的狭隘通道（节流间隙或阻尼孔）时，要经受剧烈的剪切作用，会使一些聚合型增粘剂高分子断裂，造成粘度永久性下降，在高压、高速时，这种情况尤为严重。

为延长使用寿命，要求剪切安定性好。

5.1.5 防锈和抗腐蚀性液压元件的各种金属零件，在溶解于工作介质中的水分和空气的作用下，精加工表面会发生锈蚀。

液压油缸选型手册摘要：一、液压油缸简介1.液压油缸的定义与作用2.液压油缸的分类二、液压油缸选型要素1.工作压力2.行程3.安装方式4.环境温度5.油缸材料三、液压油缸选型步骤1.确定工作参数2.选择油缸类型3.选择油缸尺寸4.选择油缸材料5.确认油缸性能四、液压油缸应用领域1.工业生产2.交通运输3.农业机械4.能源行业5.其他领域正文：液压油缸选型手册液压油缸作为液压传动系统的重要组成部分，承担着将液压能转换为机械能的任务。

正确选择合适的液压油缸对于保证整个液压系统的稳定运行至关重要。

本手册旨在为用户提供液压油缸选型的参考依据，帮助用户快速、准确地选型。

一、液压油缸简介液压油缸是一种将液压能转换为机械能的执行元件。

它主要由缸筒、活塞、活塞杆、密封件等组成。

根据结构特点和功能，液压油缸可分为拉杆式、推力式、柱塞式、摆动式等。

二、液压油缸选型要素1.工作压力：根据液压系统的工作压力来选择油缸的额定压力，确保油缸在正常工作范围内不会发生超载现象。

2.行程：根据液压缸的工作需求来选择合适的行程，确保活塞在有效行程内完成规定动作。

3.安装方式：根据实际安装空间和安装要求，选择油缸的安装方式，如固定式、可调式、转角式等。

4.环境温度：根据液压油缸所处的环境温度，选择适合的油缸材料和密封件，保证油缸在不同温度下的稳定运行。

5.油缸材料：根据液压油缸所承受的力和工作环境，选择合适的油缸材料，如碳钢、不锈钢、铝合金等。

三、液压油缸选型步骤1.确定工作参数：首先，用户需要了解液压油缸的工作压力、行程、安装方式等基本参数。

2.选择油缸类型：根据工作参数，选择合适的液压油缸类型，如拉杆式、推力式、柱塞式等。

3.选择油缸尺寸：根据液压油缸的类型和安装要求，选择合适的油缸尺寸。

4.选择油缸材料：根据液压油缸所承受的力和工作环境，选择合适的油缸材料。

5.确认油缸性能：根据选定的油缸类型、尺寸和材料，确认油缸的性能参数，如速度、加速度等。
