A320燃油油位传感器故障分析

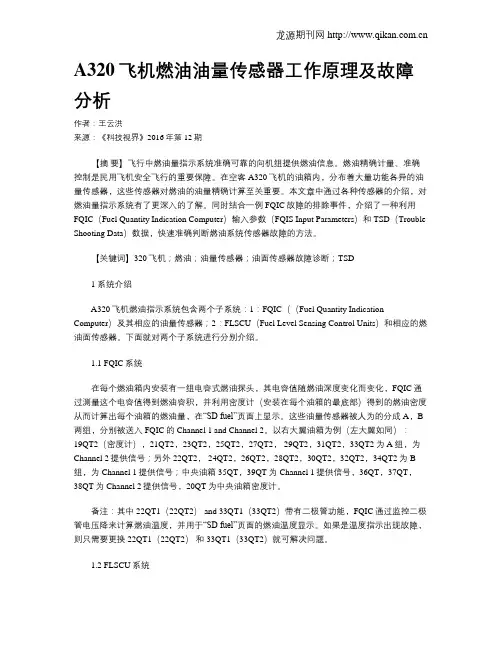

A320飞机燃油油量传感器工作原理及故障分析作者：王云洪来源：《科技视界》2016年第12期【摘要】飞行中燃油量指示系统准确可靠的向机组提供燃油信息。

燃油精确计量、准确控制是民用飞机安全飞行的重要保障。

在空客A320飞机的油箱内，分布着大量功能各异的油量传感器，这些传感器对燃油的油量精确计算至关重要。

本文章中通过各种传感器的介绍，对燃油量指示系统有了更深入的了解。

同时结合一例FQIC故障的排除事件，介绍了一种利用FQIC（Fuel Quantity Indication Computer）输入参数（FQIS Input Parameters）和TSD（Trouble Shooting Data）数据，快速准确判断燃油系统传感器故障的方法。

【关键词】320飞机；燃油；油量传感器；油面传感器故障诊断；TSD1 系统介绍A320飞机燃油指示系统包含两个子系统：1：FQIC（（Fuel Quantity Indication Computer）及其相应的油量传感器；2：FLSCU（Fuel Level Sensing Control Units）和相应的燃油面传感器。

下面就对两个子系统进行分别介绍。

1.1 FQIC系统在每个燃油箱内安装有一组电容式燃油探头，其电容值随燃油深度变化而变化，FQIC通过测量这个电容值得到燃油容积，并利用密度计（安装在每个油箱的最底部）得到的燃油密度从而计算出每个油箱的燃油量，在“SD fuel”页面上显示。

这些油量传感器被人为的分成A，B 两组，分别被送入FQIC的Channel 1 and Channel 2。

以右大翼油箱为例（左大翼如同）：19QT2（密度计），21QT2，23QT2，25QT2，27QT2， 29QT2，31QT2，33QT2为A组，为Channel 2提供信号；另外22QT2， 24QT2，26QT2，28QT2，30QT2，32QT2，34QT2为B 组，为Channel 1提供信号；中央油箱35QT，39QT为 Channel 1提供信号，36QT，37QT，38QT为 Channel 2提供信号，20QT为中央油箱密度计。

油位传感器常见故障处理简介油位传感器是汽车油箱系统中的一个重要组成部分，它可以测量油箱中的油位并将其转化为电信号传输给仪表板上的油位指示器。

然而，油位传感器也会出现一些常见故障，本文将介绍这些故障及其处理方法。

常见故障1. 油位指示器不准确或不工作当油位指示器显示的油位与实际油位不符或者根本不工作时，这通常是因为油位传感器出现故障引起的。

具体的原因有以下几种：•错误的电路连接。

•传感器电子元件出现问题。

•联接线路腐蚀或损坏。

•油位传感器磁力装置损坏。

2. 油位指示器快速波动或震动如果油位指示器上的油位显示在短时间内快速波动或者震动，这通常是由于油位传感器出现故障所导致的。

主要原因有：•传感器与油箱内部部件之间的物理接触不良。

•油位传感器失灵，导致信号传输出现不稳定。

故障处理1. 检查电路连接当油位指示器不准确或不工作时，首先应该检查油位传感器与电路之间的连接是否牢固。

如果发现连接松动或损坏，应该重新插上或更换车辆维修手册提供的正确连接位置。

2. 检查电子元件如果电路连接正常，还需要检查传感器中的电子元件是否有损坏。

可以通过使用万用表进行检测。

如果发现其中有损坏，可以用相应的元件进行更换。

3. 联接线路清洁联接线路煤化或损坏也会影响油位传感器的正常工作。

在这种情况下，应当先将联接线路上的污垢和腐蚀物清清除，然后再检查联接线路是否存在断点。

4. 更换油位传感器磁力装置如果油位传感器上的磁力装置出现损坏或破碎，应当立刻进行更换。

可以在车辆维修手册中查找相应的处理方法。

总结油位传感器是汽车油箱系统中不可或缺的组成部分。

然而，它也会出现一些常见故障，影响行车安全和工作效率。

当遇到这些问题时，我们应当迅速采取相应的处理措施，以确保故障能够被及时排除，保证汽车正常工作。

T echnical Communication技术交流燃油传感器失效故障排除孟维信，潘星屹，李文然（中国重汽集团济南特种车有限公司，山东 济南 250022）中图分类号：U463.6 文献标志码：B 文章编号：1003-8639（2018）08-0067-021 故障现象 某车辆行驶过程中出现油位一直显示为0的问题。

接到通知后，我司十分重视，立即安排技术服务人员到现场检查处理，初步判断为燃油传感器失效导致燃油表显示异常。

为保证客户车辆正常运行，我司技术服务人员对故障车辆的燃油传感器进行更换。

更换后，故障消除，仪表正常显示油位信息。

损坏的燃油传感器被取回公司，并对该件进行了故障分析。

2 问题分析 针对燃油传感器失效的问题，构建燃油传感器失效故障树如图1所示。

图1 燃油传感器失效故障树3 原因排查1）X 1—油浮子卡滞 对故障件进行拆检，油浮子上下移动正常，无卡滞现象，故此原因排除。

2）X 2—信号线破股断开 用万用表进行测量，线路导通，连接正常，故此原因可以排除。

3）X 3—信号线脱焊 对传感器信号线焊接部位进行检查，焊点正常，连接牢固，无脱焊等现象，故此原因可以排除。

4）X 4—印制信号线断路 用万用表对印制信号线引线1和2进行检测，线路导通，故此原因可以排除。

5）X 6—电阻故障 肉眼查看线路板各电阻焊接牢靠，并用万用表测量各个电阻阻值，阻值正常，此原因可以排除。

6）X 5—干簧管损坏 故障件测试如图2所示。

用万用表检测失效燃油传感器的电阻，浮子上下移动时，各个位置点的输出电阻保持不变，均为4.4 Ω（技术要求为：随着油位的上升，输出电阻逐渐增大，最高位置时，输出电阻为180 Ω±12，在最低位置时，输出电阻为：3 Ω±3），输出电阻不符合技术要求。

将燃油传感器拆解，发现内置电路板中，最底端位置的干簧管玻璃有一半破裂，损坏的干簧管如图3所示。

将损坏的干簧管剔除，重新焊接新的干簧管后，再次用万用表进行检测，浮子自下向上移动时，输出电阻有规律地变大，最小为3.0 Ω，最大为179.7 Ω，如图4所示，输出电阻正常。

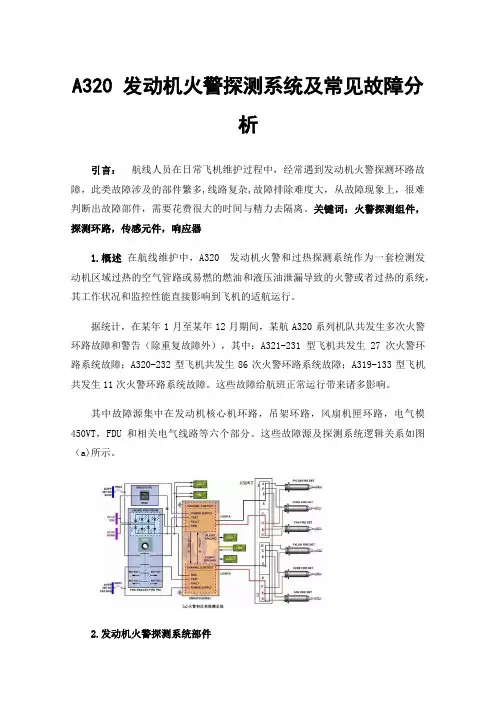

A320 发动机火警探测系统及常见故障分析引言：航线人员在日常飞机维护过程中，经常遇到发动机火警探测环路故障，此类故障涉及的部件繁多,线路复杂,故障排除难度大，从故障现象上，很难判断出故障部件，需要花费很大的时间与精力去隔离。

关键词：火警探测组件，探测环路，传感元件，响应器1.概述在航线维护中，A320 发动机火警和过热探测系统作为一套检测发动机区域过热的空气管路或易燃的燃油和液压油泄漏导致的火警或者过热的系统，其工作状况和监控性能直接影响到飞机的适航运行。

据统计，在某年1月至某年12月期间，某航A320系列机队共发生多次火警环路故障和警告（除重复故障外），其中：A321-231型飞机共发生27次火警环路系统故障；A320-232型飞机共发生86次火警环路系统故障；A319-133型飞机共发生11次火警环路系统故障。

这些故障给航班正常运行带来诸多影响。

其中故障源集中在发动机核心机环路，吊架环路，风扇机匣环路，电气模450VT，FDU和相关电气线路等六个部分。

这些故障源及探测系统逻辑关系如图（a)所示。

2.发动机火警探测系统部件2.1发动机火警探测组件FDU位于右后电子舱后部计算机安装架下方，三部FDU并列摆放，分别控制左发、右发、辅助动力装置APU火警探测系统。

每部FDU尾部都有两个电插头，分别连接火警探测环路A或B线路。

2.2火警探测器包括风扇、吊舱、核心机三个区域，其中风扇区域探测器位于风扇机匣内部发动机本体下方，吊舱区域探测器位于反推包皮内发动机顶部，核心机区域探测器位于反推包皮内部后方，围绕发动机本体形成环形；每个区域都有两根并行的敏感元件线路，通过数目繁多的螺钉固定在一根支架上，末端连接到相应的应答机壳体，应答机另一端通过插头连接到飞机电缆上。

2.3发动机防火面板位于驾驶舱头顶，包括两台发动机和辅助动力装置的火警关断电门、测试按钮和灭火释放按钮。

3.发动机火警探测系统结构与工作原理A320飞机CEO飞机火警探测系统为电气式系统。

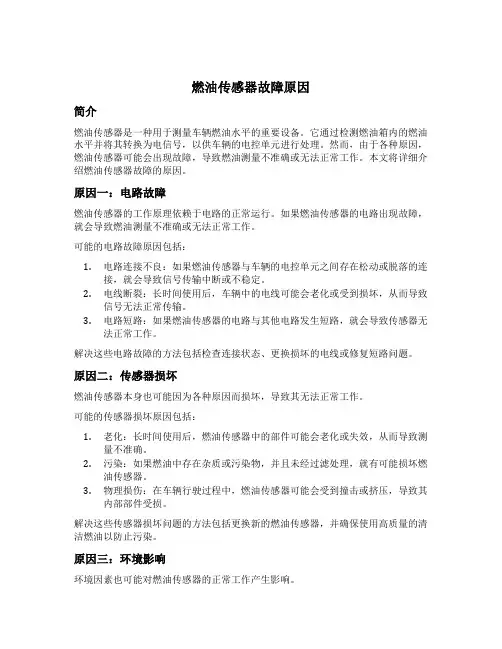

燃油传感器故障原因简介燃油传感器是一种用于测量车辆燃油水平的重要设备。

它通过检测燃油箱内的燃油水平并将其转换为电信号，以供车辆的电控单元进行处理。

然而，由于各种原因，燃油传感器可能会出现故障，导致燃油测量不准确或无法正常工作。

本文将详细介绍燃油传感器故障的原因。

原因一：电路故障燃油传感器的工作原理依赖于电路的正常运行。

如果燃油传感器的电路出现故障，就会导致燃油测量不准确或无法正常工作。

可能的电路故障原因包括：1.电路连接不良：如果燃油传感器与车辆的电控单元之间存在松动或脱落的连接，就会导致信号传输中断或不稳定。

2.电线断裂：长时间使用后，车辆中的电线可能会老化或受到损坏，从而导致信号无法正常传输。

3.电路短路：如果燃油传感器的电路与其他电路发生短路，就会导致传感器无法正常工作。

解决这些电路故障的方法包括检查连接状态、更换损坏的电线或修复短路问题。

原因二：传感器损坏燃油传感器本身也可能因为各种原因而损坏，导致其无法正常工作。

可能的传感器损坏原因包括：1.老化：长时间使用后，燃油传感器中的部件可能会老化或失效，从而导致测量不准确。

2.污染：如果燃油中存在杂质或污染物，并且未经过滤处理，就有可能损坏燃油传感器。

3.物理损伤：在车辆行驶过程中，燃油传感器可能会受到撞击或挤压，导致其内部部件受损。

解决这些传感器损坏问题的方法包括更换新的燃油传感器，并确保使用高质量的清洁燃油以防止污染。

原因三：环境影响环境因素也可能对燃油传感器的正常工作产生影响。

可能的环境影响原因包括：1.温度变化：极端的温度变化可能会导致燃油传感器的测量不准确。

在寒冷的冬季，燃油传感器可能会受到冻结而无法正常工作。

2.湿度：高湿度环境下，燃油传感器可能会受到水蒸气侵入，导致其测量不准确或损坏。

3.腐蚀：如果车辆经常行驶在潮湿或多尘的环境中，燃油传感器可能会受到腐蚀而导致故障。

解决这些环境影响问题的方法包括使用防水、抗腐蚀性能好的燃油传感器，并尽量避免将车辆暴露在极端环境中。

A320机队常见故障和处理方法< xmlnamespace prefix ="o" ns="urn:schemas-microsoft-com:office:office" />21章1：电子舱通风故障：1）如只有电子舱通风的故障警告，须检查蒙皮进气活门和出气活门，确认开度正常，进出气量正常，进气口无外来物。

复位计算机跳开关（MONG），一般信息会消失，等一分钟左右后做测试，如立即测试可能会出现虚假的测试正常信息。

如果过一会信息再次出现，可能性最大的是气滤，其次是计算机。

2）如出现鼓风扇或排气扇信息，检查是否有相关跳开关跳出。

检查蒙皮进气口，如有杂物堵塞，会出现鼓风扇信息。

否则出现此类信息，一般复位是无效的，只能按MEL保留或排故。

3）注意：鼓风扇故障可能会导致同时出现排气扇信息。

如果电源电压，频率偏离较大也可能会导致多个电子舱通风跳开关跳出，信息出现。

2：空调系统：1）温度不可调节，可考虑区域温度控制器。

但如果是温度高，降不下来，则控制器的可能性很小，一般是组件性能问题，短停不处理，但要打印环境报告给技术部门。

2）单组件故障，可按要求保留。

3：座舱压力系统：1）A319飞机有时在报告中有CPC1+2故障警告。

这一般是由于有时机组在执行高原航班时会选择人工控制模式造成的，在地面正常就不用处理。

4：后货舱通风或加温故障：复位不好则保留。

不允许防活物。

22章1：与FMGC相关的：1）通电后FD不能自动接通：说明FMGC自检或数据对比没有通过，哪边的不能接通，在其ND下方会提示选择与另一部ND相同的距离范围，一般复位相应的FMGC后会正常。

2）校准惯导后某部FD或AP接不通，先复位跳开关，如无效，对老320飞机的FMGC可进行拔卡复位，拔出跳开关，拔出A13卡，闭合跳开关，一分钟后再拔出跳开关，插入卡，闭合跳开关。

一分钟后信息消失。

如还不行，MEL保留(该方法在第一种情况下也适用)。

空客A320系列飞机低压燃油活门故障分析及维护建议作者：刘伟来源：《科学与财富》2020年第26期一、基础信息空客A320系列飞机大翼前缘安装了两个低压燃油活门，分别用于控制向两台发动机输送燃油。

发动机低压燃油关断系统控制低压燃油活门，对应的发动机主电门控制低压燃油活门的操作，并且对应的发动机防火按钮亦可操控此活门的关闭（发动机防火测试或者需要对发动机灭火时使用）。

如果低压燃油活门无法正常打开或者故障，可能导致发动无法正常启动，造成飞机运行中断的状况。

二、原理介绍低压燃油活门主要受主电门控制，由作动筒驱动，让其在发动机启动或关车时，实现打开或关闭的位置切换。

作动筒内部有两个马达，当主电门位置发生改变时，两个马达接通来自不同汇流条的28V直流电，MOT1接收来自于28VDC HOT BUS的电流，MOT2接收来自于28VDC BUS2的电流，同时作动低压燃油活门切换到指定位置（图1、图2）。

三、故障分析如果发现ECAM（飞机电子集中监控系统）上会显示低压活门故障，活门处于未打开状态，SD（系统显示）页面显示活门处于关闭琥珀色，按照TSM TASK28-24-00-810-801（1号发动机）和TSM TASK28-24-00-810-805（2发）排故，根据TSM排故时首先要求对低压活门进行操作测试，如果测试期间发现低压燃油活门作动筒A或B通道卡阻，且通电有异响，则比较容易得出判断确认故障根源是低压燃油活门作动筒（FIN：9QG/10QG）。

结合低压燃油活门作动筒的工作原理，可以明确当作动筒内部单个马达出现故障时，会导致低压燃油活门开关位置完成切换的所需时间变长;此现象在CMM28-01-11手册中也有明确说明，双马达工作时动作时间为2 秒，单马达工作时动作时间为4 秒。

根据AMM手册TASK28-24-00-710-803-A，在进行低压燃油活门的操作测试时，活门从开到关、从关到开的作动时间都不能超过5 秒。

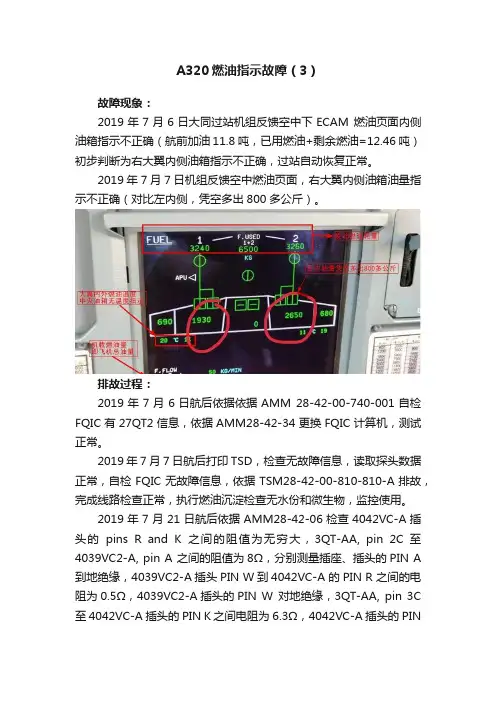

A320燃油指示故障（3）故障现象：2019年7月6日大同过站机组反馈空中下ECAM 燃油页面内侧油箱指示不正确（航前加油11.8吨，已用燃油+剩余燃油=12.46吨）初步判断为右大翼内侧油箱指示不正确，过站自动恢复正常。

2019年7月7日机组反馈空中燃油页面，右大翼内侧油箱油量指示不正确（对比左内侧，凭空多出800多公斤）。

排故过程：2019年7月6日航后依据依据AMM 28-42-00-740-001自检FQIC有27QT2信息，依据AMM28-42-34更换FQIC计算机，测试正常。

2019年7月7日航后打印TSD，检查无故障信息，读取探头数据正常，自检FQIC无故障信息，依据TSM28-42-00-810-810-A排故，完成线路检查正常，执行燃油沉淀检查无水份和微生物，监控使用。

2019年7月21日航后依据AMM28-42-06检查4042VC-A插头的pins R and K之间的阻值为无穷大，3QT-AA, pin 2C 至4039VC2-A, pin A 之间的阻值为8Ω，分别测量插座、插头的PIN A 到地绝缘，4039VC2-A插头PIN W到4042VC-A 的PIN R 之间的电阻为0.5Ω，4039VC2-A插头的PIN W 对地绝缘，3QT-AA, pin 3C 至 4042VC-A插头的PIN K 之间电阻为6.3Ω，4042VC-A插头的PINK 对地绝缘，测试正常。

2019年7月22日桂林航后航后依据AMM28-42-04完成量线检查，4042VCA的K-R无穷大时，对比4041VCA K-R为2.1Ω，对串4041VCA和4042VCA做倒油测试故障转移，原件串回。

2019年7月25日航后依据AMM28-42-43-000-008-A更换4042VCA插头。

2019年7月27日停场更换27QT2，测试正常，关闭保留原理简述：每个燃油箱有一组燃油量探头，大翼一共14个探头（12个普通+2个带温度传感器），它其实就是一个表面经过阳极化处理覆盖聚氨酯的两根同轴铝管。

油位传感器常见故障处理1、什么是油位传感器？油位传感器是汽车引擎中的一个重要组件，用于测量油箱中油量的高度，以确定车辆下一次是否需要加油。

通常，油箱中的油位传感器工作原理是让一个浮子随着油位变化而移动，这样就可以确定油位的高度，从而显示出车辆下一次加油的时间。

2、油位传感器故障原因如果你的车辆已经显示油量不足，但是你最近刚刚加了足够的油，那么这个问题很可能是由于油位传感器出现了故障。

下面介绍一些油位传感器故障的常见原因：电路故障：传感器电路在运行时可能会出现开路或短路的情况，或者是连线不良导致信息传输不畅造成传感器不能正常工作。

浮球损坏：传感器中的浮球与导电体失去接触或磨损会导致传感器的误差增大，如果不及时处理，甚至会影响车辆的正常行驶。

电源问题：传感器的电源不足或供电错误也会导致传感器的故障，此时需要修复或更换电源以恢复传感器的正常工作。

3、如何处理油位传感器故障？如果您在开车时遇到油量显示错误或者油量显示干涸，那么很有可能是油位传感器出现问题。

下面介绍几种处理油位传感器故障的方法：方式一：交由专业人员处理如果您不懂如何维修或者自己不具备相关知识，那么建议将问题交给专业人员处理。

将您的车辆送到维修站或者专业汽车修理厂，由专业人员检查和维修传感器以确保其正常工作。

方式二：自行把握根据您的实际情况，您是否可以自己修复油位传感器问题。

如果您具备相关知识和经验，可以维修或更换传感器，以确保更好的油位检测效果。

在自行维修时，需要注意以下事项：1.准备好工具和零件，按照说明书中的步骤一步一步进行操作。

2.在处理传感器时，务必关掉发动机。

3.如果需要接触引擎盖，务必先散热，以免发生意外伤害。

4.操作前，请确保您的车辆稳定，以免操作时发生危险。

4、如何预防油位传感器故障？在日常使用车辆时，应该妥善处理油位传感器来及时检测油量，以便避免油量不足引发的安全问题。

以下是一些预防油位传感器故障的方法：1.定期检查油位传感器是否正常，一旦发现异常，及时修理或更换。

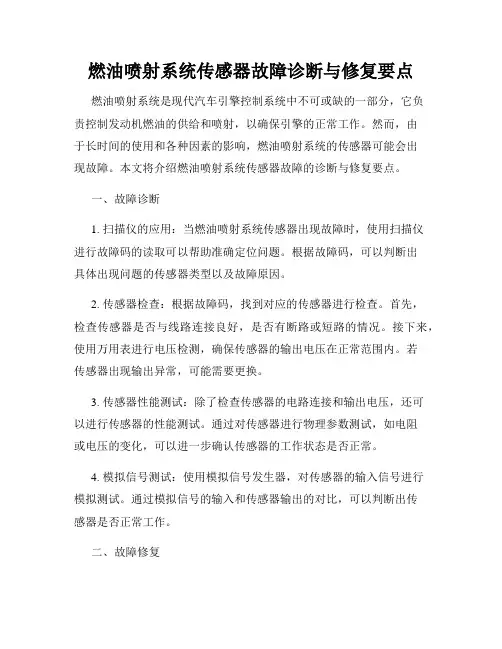

燃油喷射系统传感器故障诊断与修复要点燃油喷射系统是现代汽车引擎控制系统中不可或缺的一部分，它负责控制发动机燃油的供给和喷射，以确保引擎的正常工作。

然而，由于长时间的使用和各种因素的影响，燃油喷射系统的传感器可能会出现故障。

本文将介绍燃油喷射系统传感器故障的诊断与修复要点。

一、故障诊断1. 扫描仪的应用：当燃油喷射系统传感器出现故障时，使用扫描仪进行故障码的读取可以帮助准确定位问题。

根据故障码，可以判断出具体出现问题的传感器类型以及故障原因。

2. 传感器检查：根据故障码，找到对应的传感器进行检查。

首先，检查传感器是否与线路连接良好，是否有断路或短路的情况。

接下来，使用万用表进行电压检测，确保传感器的输出电压在正常范围内。

若传感器出现输出异常，可能需要更换。

3. 传感器性能测试：除了检查传感器的电路连接和输出电压，还可以进行传感器的性能测试。

通过对传感器进行物理参数测试，如电阻或电压的变化，可以进一步确认传感器的工作状态是否正常。

4. 模拟信号测试：使用模拟信号发生器，对传感器的输入信号进行模拟测试。

通过模拟信号的输入和传感器输出的对比，可以判断出传感器是否正常工作。

二、故障修复1. 传感器更换：如果经过故障诊断确认传感器存在问题，并且无法修复，那么唯一的解决方法就是更换故障传感器。

根据具体情况选择原厂或者合适品牌的传感器进行更换，确保其质量和性能。

2. 线路修复：如果故障不在传感器本身，而是传感器线路发生断路或短路，需要进行线路修复。

检查线路连接，并修复断路或短路的部分。

如果线路有严重损坏，可能需要更换整个线束。

3. 控制单元检查：燃油喷射系统的控制单元也可能出现故障，导致传感器工作异常。

如果传感器正常，线路修复无效，建议检查控制单元是否存在问题。

对于控制单元的修复需要专业的设备和技术支持。

4. 系统复位：在进行传感器更换或者线路修复后，建议进行系统的复位。

通过复位操作，可以清除之前的故障码，并确保传感器故障已经解决。

科技与创新┃Science and Technology&Innovation ·108·2019年第22期文章编号：2095－6835（2019）22－0108－02A320系列飞机轮速传感器故障分析和处置建议张洪敏（四川航空股份有限公司，四川成都610202）摘要：A320系列飞机轮速传感器（PN：C20105000系列）近几年反馈可靠性较低，年故障率在10起左右。

轮速传感器故障一般会触发ECAM警告“BRAKES RELEASED”，给飞机运行造成很大困难。

以A320系列飞机的轮速传感器为例，将针对轮速传感器原理做简单介绍，同时结合近年来发生的多起轮速传感器故障特点进行分析整理，总结经验，为今后的排故工作提供帮助，以提高排故的准确率以及效率，并提出了相应的维护和机组操作建议。

关键词：A320；轮速传感器；故障分析；处置建议中图分类号：V267文献标识码：A DOI：10.15913/ki.kjycx.2019.22.0421原理分析A320系列飞机装有4个轮速传感器（19GG、20GG、21GG、22GG），安装在对应的旋转机构组件上，当轮子转动时，转子会产生交流电流，到达线圈组件，频率和电流的振幅对应着相应的轮子速度。

4个bayonet销钉式插头对应安装在4个轮速传感器的后部，给3个SEC计算机和BSCU 信号。

所处的工作环境为高震动区域，因而插头安装不到位或插头本身有缺陷可能使插头因长时间的振动而松脱。

并且出现“BRAKES RELEASED”警告和“TACHOMETER （19GG）BSCU（10GG）”、“TACHOMETER（22GG）BSCU （10GG）”故障信息。

2故障原因分析根据TFU32.42.34.053描述，软件版本为L4.9B的BSCU 软件设计有缺陷，当BSCU的TROUBLE SHOOTING DATA 对应故障代码：850（1号轮）或853（4号轮）并且之前5个航段没有反映过“BRAKES AUTO BRK FAULT/BRAKES RELEASED”警告且TROUBLSEHOOTING DATA page1/2上的REFERENCE SPEED需要大于100KTS，可以基本确定为虚假故障，需要特别说明的是该TFU仅仅对1和4号轮速传感器适用，对2和3号轮速传感器不适用。

A320燃油油位传感器故障研究分析A320燃油油位传感器故障分析摘要阐述本公司A320机队飞机燃油量指示与油位传感系统的基本组成及原理。

本文结合公司常见燃油油位传感器故障，分析故障产生的原因，并利用相关故障现象及TSD数据，总结出一种快速准确的判断故障源的方法。

关键词燃油，油位传感器，TSD前言燃油的准确计量与控制是民航客机安全飞行的重要保障。

对于A320飞机燃油系统来说，系统包含了多部计算机以及大量功能各异的传感器，这些传感器工作状态的准确与否将直接影响到燃油系统控制的准确性，进而影响整个飞机的飞行安全。

由此可见，快速准确的排除传感器故障，对保障飞行安全有着重要的意义。

但是这些传感器是依靠接口计算机进行监控，而BITE测试并不能对传感器故障准确定位，由于这些传感器都安装在油箱内，更换时需要排空油箱燃油，通过接近盖板接近，盖板安装必须可靠防止燃油渗漏，工作量很大，这就要求我们维护工作者在判断故障上一定要准确无误。

本公司安全运营的9年多的时间里，飞机多次发生燃油油位传感器的故障。

下表是公司近几年内更换过燃油油位传感器的信息。

正文一、燃油指示与传感系统简介燃油指示包括三个子系统：燃油油量指示（FQI）系统（提供单独的燃油油量指示和总燃油油量指示），受控于FQIC计算机。

磁性位置指示器（MLIs）（飞机在地面时作为备用系统用来估算燃油油量）。

燃油油位传感系统（FLSS），系统能够发出指示和警告信号（当燃油达到特定的油位和稳定时），受控于FLSCU计算机。

燃油油量指示系统用来测量处在不可用和溢流范围之间的总燃油油量。

每个油箱内安装一组电容式燃油探头，电容值随燃油深度变化而变化，FQIC定期测量所有燃油探头的电容值，然后通过传感器的电容值找到油箱内的燃油容积，再利用3个比重计得到的燃油密度计算出燃油量。

燃油油位传感器系统（FLSS）有燃油油位传感器、燃油温度传感器和两个油位传感控制组件(FLSCU)。

燃油油位传感系统（FLSS）提供：高油位传感、低油位传感、满油位传感、非满油位传感、溢流油位传感、温度传感、用于冷却整体驱动发电机（IDG）的燃油再循环的关断、大翼油箱内部的燃油传输控制。

基于空客A320飞机中央油箱泵低压故障探究发表时间：2019-09-21T10:31:37.110Z 来源：《基层建设》2019年第20期作者：刘禹辰[导读] 摘要：飞机燃油箱是保障飞机动力能源供应的基础，它与飞机的安全飞行有着密不可分的联系，然而，从空客A320运行历史来看，其中央油箱泵低压故障频繁出现，为飞机的正常航行埋下不少安全隐患，但是，这种故障点排除工作却常常因其复杂的中央油箱泵自动控制逻辑变得异常艰难，基于此，本文笔者从空客A320中央油箱泵的原理出发，简要分析了空客A320飞机中央油箱泵低压故障，希望通过本研究能更进一步加深航线维护人员对此北京飞机维修工程有限公司杭州分公司浙江杭州 310000摘要：飞机燃油箱是保障飞机动力能源供应的基础，它与飞机的安全飞行有着密不可分的联系，然而，从空客A320运行历史来看，其中央油箱泵低压故障频繁出现，为飞机的正常航行埋下不少安全隐患，但是，这种故障点排除工作却常常因其复杂的中央油箱泵自动控制逻辑变得异常艰难，基于此，本文笔者从空客A320中央油箱泵的原理出发，简要分析了空客A320飞机中央油箱泵低压故障，希望通过本研究能更进一步加深航线维护人员对此种故障点理解，为保障飞机飞行安全做出贡献。

关键词：中央油箱泵；低压警告；系统原理据某航空公司空客A320飞机机组人员反映，该种机型的飞机在降落过程中，放下起落架过时，主液压系统会发出低压告警，这种现象的持续时间不是很长，一般在三秒左右。

通过分析，在排除了中央油箱泵自身故障后，认为引起这种故障出现的原因应该是结由中央油箱泵低压故障引起的，这种故障可大可小，往小了说会导致飞机起落架无法正常收回或放下，往大了说，会直接造成飞机因缺乏动力而工作失灵，造成机毁人亡的重大安全事故，因此，必须加大对其关注力度。

1空客A320飞机中央油箱泵系统原理 1.1相关组件介绍空客A320飞机中央油箱泵系统的相关工作部件种类众多且结构复杂，主要包含有控制面板、中央油箱燃油泵、中央油箱泵低压电门、燃油量感应控制组件、燃油量指示计算机以及一系列的控制继电器(见图（1）图1 中央油箱泵驾驶舱面板图1.2中央油箱泵工作原理一般的，空客A320飞机的中央油箱泵工作都是在在自动模式下进行。

1、燃油表指针直接指示高油位
如果是电磁式的燃油表有可能是线路搭铁不良时电流过大，磁性过强，指针指到最高，直接指示高油位。

2、燃油表指针指示不工作
燃油液位传感器失效；燃油表本身有问题；燃油系统的线路有故障，油位信号端的连线是否脱焊、断路、触点和变位电阻松旷脱离。

接触点和变位电阻有腐蚀触点、接触毛剌等。

3、燃油表指示不准
传感器的故障
油位传感器总成触点和变位电阻松旷脱离，触点和变位电阻有腐蚀触点、变位电阻接触面有变色污染物、变阻滑道有接触毛剌等。

4、燃油表指针异常摆动、发抖
拆检油位传感器总成（或燃油泵总成），观察其插接件是否松动、锈蚀触点、变位电阻是否有腐蚀触点。

检查触点和变位电阻片的接触压力是否偏小
5、开大灯时，燃油表油量指示异常变大
组合仪表总成插接件与仪表线束搭铁回路（A2、B2端）以及与车身搭铁接点处（前照灯旁）松动、接触不良。

A320系列飞机大气数据系统常见故障分析与处理Fault Analysis about A320 Series Aircrafts Air Data System南航深圳分公司飞机维修厂万晓云【摘要】针对A320系列飞机大气数据系统常见的故障情况，本文结合系统工作原理、工程技术资料、机组操作要求和自身维护经验，对故障原因、故障可能造成的后果和维修措施进行深入、细致地分析。

【正文】A320系列飞机的大气数据系统主要由三个ADIRU(大气数据惯性基准组件)、八个ADM（大气数据组件）、安装在飞机外部的传感器以及连接这些部件的气管路组成，飞机外部的传感器包括三个皮托管、六个静压孔、三个AOA（迎角）传感器和两个TAT（总温）探头，这些传感器感受并探测飞机外部的大气情况，最终由ADIRU计算并获得飞机的大气数据，供机组和飞机其它系统使用。

常见故障情况及分析1、气压高度误差大气压高度数据的准确性取决于测量静压、ADM、ADR、飞机的迎角值、马赫数和襟缝翼位置数据。

当某一侧气压高度误差太大时，机组通常会有左右高度不一致的故障反映，如果此时没有明确的故障信息，维护人员可以首先查阅FCOM（机组操作手册）中高度容差的允许范围，如果容差在允许范围之内，则可以不用排故。

在需要排故时，通常以ADR3的气压高度为参考来判断哪一侧的数据误差大，但当ADR3的气压高度介于ADR1、2中间时，有时难以判断，这时可以通过机组与地面管制员联系由地面测高雷达来确认飞机此时的精确高度。

在排故时，对相关部位进行详细目视检查必不可少，如检查静压孔周围飞机蒙皮的气动光洁度、AOA 传感器有无外部损伤、静压孔有无堵塞、连接静压孔或ADM的气管快卸接头有无松动和漏气等。

静压管路漏气会使机内增压空气进入管路，导致测量静压增大，气压高度变小，这在地面上通过渗漏测试可以检测出来。

如果以上检查均正常，可以考虑与其它飞机对串怀疑的ADM并飞行观察，以及在空中对迎角传感器的数值进行采样检查来确认是否是ADM或AOA的问题。
