E+H电磁流量计工作原理和操作方法_仪器仪表电磁流量计（Eletromagnetic Flowmeters，简称EMF）是20世纪50——60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。
E+H电磁流量计是根据法拉第电磁感应定律制成的，电磁流量计用来测量导电液体体积流量的仪表。
由于其独特的优点，E+H电磁流量计目前已广泛地被应用于工业过程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；E+H电磁流量计各种浆液流量测量，形成了独特的应用领域。
在结构上，E+H电磁流量计由电磁流量传感器和转换器两部分组成。
传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将此信号送到转换器。
转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成流量信号成正比的标准电信号输出，以进行显示，累积和调节控制。
E+H电磁流量计工作原理和操作方法（一）E+H电磁流量计测量原理根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B，L，u三者互相垂直，则e＝Blu （3——35）与此相仿。
在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D 的不导磁管道，当导电液体在管道中以流速u流动时，导电流体就切割磁力线。
如果在管道截面上垂直于磁场的直径两端安装一对电极则可以证明，只要管道内流速分布为轴对称分布，两电极之间也特产生感生电动势：e＝BD（3——36）式中，为管道截面上的平均流速。
由此可得管道的体积流量为：qv＝πDUˉ＝（3——37）由上式可见，体积流量qv与感应电动势e和测量管内径D成线，性关系，与磁场的磁感应强度B成反比，与其它物理参数无关。
这就是E+H电磁流量计的测量原理。
需要说明的是，要使式（3—37）严格成立，必须使测量条件满足下列假定：①磁场是均匀分布的恒定磁场；②被测流体的流速轴对称分布；③被测液体是非磁性的；④被测液体的电导率均匀且各向同性。

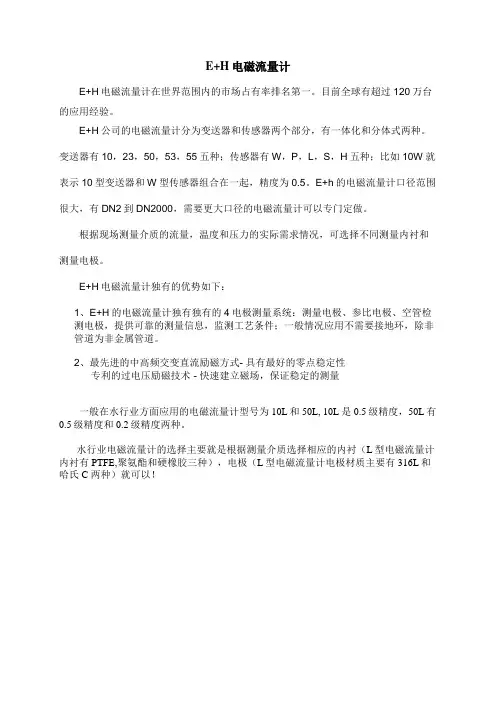

E+H电磁流量计
E+H电磁流量计在世界范围内的市场占有率排名第一。
目前全球有超过120万台的应用经验。
E+H公司的电磁流量计分为变送器和传感器两个部分，有一体化和分体式两种。
变送器有10，23，50，53，55五种；传感器有W，P，L，S，H五种；比如10W就表示10型变送器和W型传感器组合在一起，精度为0.5。
E+h的电磁流量计口径范围很大，有DN2到DN2000，需要更大口径的电磁流量计可以专门定做。
根据现场测量介质的流量，温度和压力的实际需求情况，可选择不同测量内衬和测量电极。
E+H电磁流量计独有的优势如下：
1、E+H的电磁流量计独有独有的4电极测量系统：测量电极、参比电极、空管检
测电极，提供可靠的测量信息，监测工艺条件；一般情况应用不需要接地环，除非管道为非金属管道。
2、最先进的中高频交变直流励磁方式- 具有最好的零点稳定性
专利的过电压励磁技术 - 快速建立磁场，保证稳定的测量
一般在水行业方面应用的电磁流量计型号为10L和50L, 10L是0.5级精度，50L有0.5级精度和0.2级精度两种。
水行业电磁流量计的选择主要就是根据测量介质选择相应的内衬（L型电磁流量计内衬有PTFE,聚氨酯和硬橡胶三种），电极（L型电磁流量计电极材质主要有316L和哈氏C 两种）就可以！。
如何正确安装E+H电磁流量计如何正确安装E+H电磁流量计E+H电磁流量计流动的导电介质相当于运动的导体，极性交替变换的开关直流电生成直流磁场，感应电压与介质流速成正比，通过两个测量电极将感应电压加载在放大器上。
根据感应电压测得介质流速，基于管道横截面积计算得到体积流量。
E+H电磁流量计优势：测量可靠：无直管段安装要求的全通径电磁流量计，可直接安装在管道弯头下游高精度测量，无压损四电极结构：传感器采用四电极设计，测量电极、参比电极和空管检测电极，在连接金属管道时不需要接地环，EPD空管检测电极可检测是否满管应用广泛：传感器通过EN ISO12944防腐认证，支持埋地安装使用或长期水下测量操控性：可以使用移动终端设备安装SmartBlue app蓝牙通讯操作调试，也可直接通过2.4"LCD触摸屏操作，触摸屏可自动旋转方向调试简单高效：仪表自带调试操作向导菜单，能够逐步指导用户轻松、正确地完成仪表调试E+H电磁流量计自校验功能：采用 Heartbeat Technology 心跳技术，无需中断生产过程即可对仪表进行自校验，经过第三方机构TUV认证经久耐用：传感器经大量实际应用验证，自1977年起，全球已有超过300万台仪表成功投用E+H电磁流量计产品设计：流量计由1台变送器和1个传感器组成。
提供两种结构类型的仪表，一体型：变送器和传感器组成一个整体机械单元；分体型：变送器和传感器分开安装。
直接测量变量：体积流量、电导率测量变量计算值：质量流量量程比：大于1000：1测量范围：在测量精度范围内，典型流速范围v=0.01…10m/s公称口径：DN25 (2400)最大测量误差Volume flow ：±0.5% o.r.±1mm/s重复性Volume flow：最大±0.1% o.r.±0.5mm/s介质电导率：≥5 μs/cm介质温度范围：-20...+90 °C（与内衬有关）最大过程压力：PN40，Class300，20K过程连接：松套法兰，固定法兰内衬材质：硬橡胶、聚氨酯、PTFE电极材质：不锈钢316L，Alloy C22合金电源：24VDC，100…240VAC输出信号：4 … 20 mA HART，脉冲/频率/开关量通信协议：HART，Modbus RS485德国E+H电磁流量计特点1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；2、测量管内无碍流动部件，无压损，直管段要求较低。
