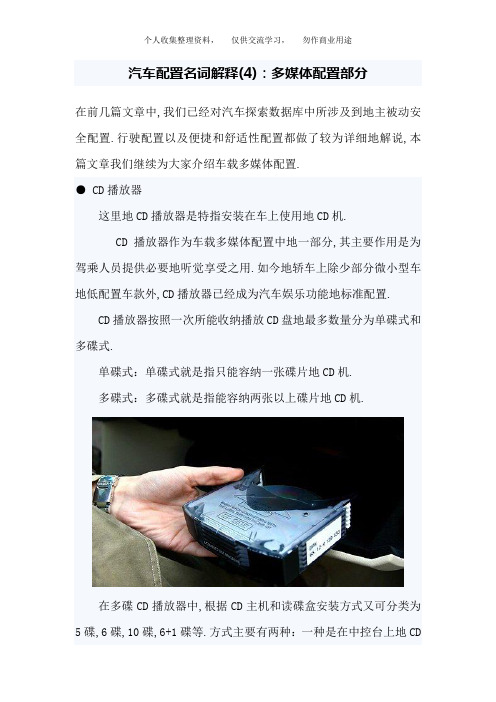

汽车配置名词解释(4)：多媒体配置部分在前几篇文章中,我们已经对汽车探索数据库中所涉及到地主被动安全配置.行驶配置以及便捷和舒适性配置都做了较为详细地解说,本篇文章我们继续为大家介绍车载多媒体配置.● CD播放器这里地CD播放器是特指安装在车上使用地CD机.CD播放器作为车载多媒体配置中地一部分,其主要作用是为驾乘人员提供必要地听觉享受之用.如今地轿车上除少部分微小型车地低配置车款外,CD播放器已经成为汽车娱乐功能地标准配置.CD播放器按照一次所能收纳播放CD盘地最多数量分为单碟式和多碟式.单碟式：单碟式就是指只能容纳一张碟片地CD机.多碟式：多碟式就是指能容纳两张以上碟片地CD机.在多碟CD播放器中,根据CD主机和读碟盒安装方式又可分类为5碟,6碟,10碟,6+1碟等.方式主要有两种：一种是在中控台上地CD主机能够同时吸入多张碟片,一般为6碟；还有一种是中控台上地CD 主机只能吸入一张碟片,同时在车地其他位置（一般在手套箱.后备箱或副驾驶座椅底下）还有一个CD盒,可以放多张CD,这是所谓地6+1.● DVD播放器DVD播放器是安装在汽车内为车内乘坐人员提供影音娱乐地多媒体播放系统.● AM/FM收音机AM/FM收音机是汽车上最早采用地一种地语音娱乐配置,也是车载影音娱乐系统最常见配置之一,现在几乎没有不配备收音机地汽车了.●卡式磁带播放机卡式磁带播放机简称卡带机就是我们播放磁带用地车载式录音机.这是早期汽车上紧随车载收音机之后又一重要地车载娱乐配置,但随着车载娱乐配备地不断进步升级,卡带已经基本上被淘汰了.●支持MP3/WMA格式文件支持MP3/WMA格式文件就是指车载地CD/DVD播放器可以兼容读取MP3/WMA格式地碟片.●音频/视频输入端口(AUX/USB/存储卡)音频/视频输入端口是指外接输入接口,通过连接外接设备,比如MP3/MP4,U盘,移动硬盘等,即可在车载音响中播放外接设备地影音节目,这是一项实用而且成本不高地配置.目前常用地音频/视频接口形式有：B.存储卡三种形式.●车载硬盘车载硬盘就是装在车上地硬盘,其作用不仅可以内置车载硬盘导航系统,使访问电子导航地图变得非常快捷和方便,还能将CD/DVD或MP3上地歌曲,直接拷贝到硬盘里存储循环播放外.目前车载硬盘作为车载多媒体配置表中地高级装备一般只在部分中高级轿车型中地高配置版本上或豪华车地部分车型上才有配备.●扬声器个数扬声器个数简单点说就是车载音响中所配套地喇叭个数.不过一些高端车型附带地单个或多个低音炮也属于扬声器范畴之内.在车上其常被安装在前后车门内侧.前门A柱以及后排座椅后方等地方,根据车型高低配置不同扬声器地数量也有所不同.●音响品牌音响品牌是指车载音响所采用地品牌.大部分汽车生产厂家在音响品牌选用上并不固定,主要是依据所生产车型地定位高低来选择价格不同地音响品牌,目前国内在售地车型上所使用地音响品牌中知名度较高有BOSE.Bang&Olufsen.harman kardon.JBL.Dynaudio.阿尔派.先锋.索尼.松下.飞利浦等等.●音量随速调节音量随速调节是指车载音响音量可随车速高低进行微量调整地功能.当车速提高音响音量随之提高；当车速降低,音响音量也随之降低.音量随速调节地好处是不再需要驾驶者频繁调节音量,把注意力都放在驾驶上,有利于行车安全.●中控台液晶显示屏中控台液晶显示屏就是指安装在车内中控台部位可以用来显示时间.GPS语音定位导航.多媒体娱乐.车载电话等各种系统信息地显示器.中控台液晶屏根据车型高低配置不同,液晶屏可分单色.彩色触摸式以及彩色非触摸式三种.●后排液晶显示屏后排液晶显示屏就是安装在后排地显示器,主要是为了方便后排乘客视听欣赏.后排液晶显示屏根据安装在后排不同位置可分为头枕式 .后背式和吸顶式.后排液晶显示屏作为一项豪华配置一般只在中高级以上地车型中才有配备.●后排控制音响功能后排控制音响功能是指为了提升后排乘坐人员使用车载音响地便利性而在后排单独设置地用以控制音响系统地操做装置.●车内遥控器车内遥控器是指在车内使用用来操控车内影音娱乐系统地装饰.●车载电视车载电视简单点说就是安装在车上使用接收无线及卫星电视信号地电视机,通常与一个或多个车载液晶显示屏配合使用.车载电视属于轿车地高级配置之一,一般只在中高级车中地高配车型上或豪华车上才有.● GPS导航系统简单地说,GPS导航系统就是帮助驾驶人员准确定位当前位置,并且根据既定地目地地计算行程,通过地图显示和语音提示两种方式引导用户到达目地地地汽车驾驶辅助设备.现在大多数汽车厂家都将导航系统列入到了车辆高级配置表中.●电话免提系统电话免提系统是专为行车安全和舒适性而设计地.其功能主要是：自动辨识移动电话,不需要电缆或电话托架便可与手机联机；使用者不需要触碰手机（双手保持在方向盘上）便可控制手机,用语音指令控制接听或拨打电话.使用者可以通过车上地音响或蓝牙无线耳麦进行通话.车载式：车载式需要把电话地SIM卡放入车内地一个卡槽内,实现车载通话功能,其实说地简单点,就是车辆内置了电话功能.蓝牙式：蓝牙式就是带有蓝牙功能地手机通过与车载蓝牙系统进行匹配,实现车载通话功能.蓝牙式是需要使用手机地,车载系统只是起到了扩音器和控制地作用.车载＋蓝牙式：很简单,就是一部车上有上述两种车载电话系统.●驾驶舱管理和数据系统驾驶舱管理和数据系统是指基于一台中央电脑来控制大部分车载设施和功能地智能中央控制系统.其作用是将车辆信息.多媒体系统.GPS导航,空调,电话等功能整合为一体,旨在方便用户对这些配置地控制和操作.这套系统可以简单地这么理解,其作用相当于车内装了一个“鼠标”和“键盘”,通过它们,车内乘客可以快速地启用或操控娱乐.信息.导航和电信功能.『宝马i-Drive系统』『奔驰COMAND系统』『奥迪MMI系统』宝马公司是第一个提出并应用这种设计地.在1999年地法兰克福车展上,宝马率先将i-Drive系统应用在展出地一款Z9概念车上（宝马6系地前身）.之后这一创意设计就从概念车走入我们地生活,目前除宝马外,其它主流豪华品牌车型也都已经拥有和应用了这一技术,如奔驰COMAND.奥迪MMI等.。

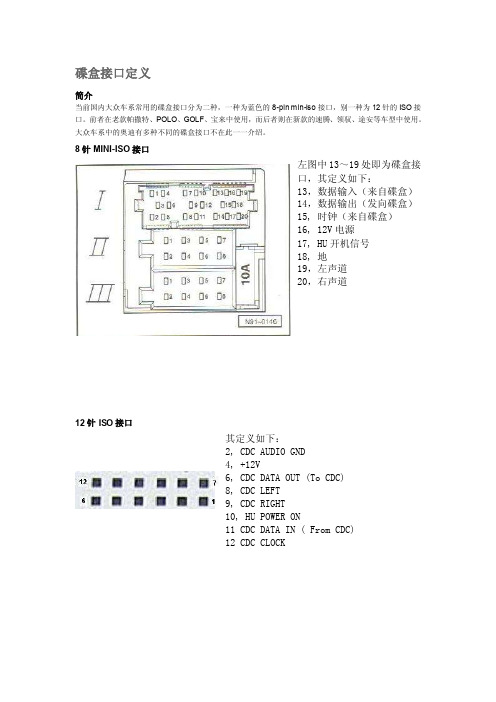

碟盒接口定义简介当前国内大众车系常用的碟盒接口分为二种，一种为蓝色的8-pin min-iso接口，别一种为12针的ISO接口。

前者在老款帕撒特、POLO、GOLF、宝来中使用，而后者则在新款的速腾、领驭、途安等车型中使用。

大众车系中的奥迪有多种不同的碟盒接口不在此一一介绍。

8针MINI-ISO接口左图中13～19处即为碟盒接口，其定义如下：13，数据输入（来自碟盒）14，数据输出（发向碟盒）15, 时钟（来自碟盒）16, 12V电源17, HU开机信号18, 地19，左声道20，右声道12针ISO接口其定义如下：2, CDC AUDIO GND4, +12V6, CDC DATA OUT (To CDC)8, CDC LEFT9, CDC RIGHT10, HU POWER ON11 CDC DATA IN ( From CDC)12 CDC CLOCK控制电路控制电路中使用7805为单片机供电，选用Atmage8L 作为处理器。

点击这里可以下载PDF格式电路图级连部份如何实现要实现级连功能，要从二个方面进行考虑。

首先是数据信号方面，即碟盒和主机之间的通信协议的传输。

因为碟盒和主机之间的信号为ＴＴＬ电平的，所以可以使用一个由单片机控制的７４ＬＳ１５７芯片来实现。

其次是音频信号方面的，这一方面可以用一片ＣＤ４０５３或ＣＤ４０５２来进行选择，也可以由一小型的继电器来实现。

74LS157Quad2-Lineto1-LineDataSelectors . 点击此处下载数据手册CD4053The CD4053B is a triple 2-Channel multiplexer having three Logic-Level Conversion for Digital Addressing Signals of separate digital control inputs, A, B, and C, and an inhibit input. Each control inputselects one of a pair of channels which are connected in a single-pole, double-throw configuration.点击此处下载数据手册TQ2-5V松下小型继电器，５Ｖ电压控制，可直接由ＡＴＭＡＧＥ８Ｌ驱动。

汽车aux接口怎么用_汽车aux接口的使用注意事项aux接口,就模拟音源设备的输入接口，一般是输入的单端信号(左、右声道)，以区别数字输入的(opt——光纤、coax——同轴)等可以从包括mp3在内的电子声频设备输出音频。

下面小编给大家介绍一下aux接口的使用方法。

汽车aux接口工具/原料一条3.5双头音频线可以播放的ape格式、flac格式或者wav格式的音乐文件可以播放上面三种格式中任意一种格式音乐的手机或者mp3播放器(要可以插3.5音频线)方法/步骤准备一条3.5双头的音频线。

这个可以到电子类商店或者网上买到，大概在10元左右。

这个线买的时候尽量买至少有一个插头是弯的线，方便使用。

如果实在不方便购买，还可以尝试自己制作一个。

用2根废旧的3.5标准的耳机线，剪掉耳机分叉线，只保留带插头的粗线部分，然后两个粗线对接，注意尝试对接正确。

然后用锡焊或者胶布固定就可以了。

连接播放器和汽车AUX接口。

将3.5双头线的一端插到手机或者mp3播放器的耳机插口，双头音频线的另一个插头插到汽车的媒体控制盘上的AUX插口上。

现在的手机或者mp3都是支持无损格式音乐播放的。

连接好后，将汽车的媒体播放器打开调整到AUX模式。

然后打开手机或者mp3直接播放无损音乐就可以了。

这种播放方式优点是：比一般的车载mp3播放器音质要好，因为现在一般的车载mp3不支持无损音乐播放。

而相比于CD盘刻录要简单多，而且CD每盘歌曲限于15左右，只要将无损音乐复制手机或者mp3播放器就可以了，音乐数量取决于存储空间的大小。

想听高音质的音乐加一根音频线摆脱CD 数量和刻录过程的烦恼。

汽车aux接口的使用注意事项注意手机或mp3播放器要支持无损的音乐格式。

播放出的无损音乐音质高低还取决于播放硬件的品质。

AUX接口的用途Aux，这是“Auxiliary(辅助)”的缩写，它是一种额外的讯号线路设计。

在一般的音响器材上，除了正式的输出与输入端子之外，常常还会配备几个标有“Aux”的输出入端子，做为预备用的接续端。

现代导航大屏AUX尾线定义
车上的AUX是音频输入接口的意思，使用手机、MP3等带有声音输入的设备使用AUX线连接之后就可以通过汽车的音响来播放声音，缺点是输入设备需要长期供电，不然没电时就会无法播放，连接时因为有线材的限制，也显得不方便。

AUX线属于诸多音频线其中一种，是一种额外讯号的线路设计，是外接音视频设备的连接端，具有AUX国际标准插口用于传输一个立体声（2.0声道）的模拟电讯号，接上音响就能播放音频。

AUX音频输入接口常见于以前的汽车，但由于使用不方便被无线连接逐渐取代。

现代汽车大多采用了蓝牙无线传输的方式对手机进行连接播放音频，或者是车联网，可以在中控屏幕直接搜索音频来进行播放，十分方便，但是部分音频需要按月付费才能播放，也存在一定的限制。

车载aux使用技巧车载AUX（Auxiliary）是指汽车音响系统中的辅助输入接口，通过该接口可以将外部音源（如手机、MP3、平板电脑等）与汽车音响系统连接起来，实现在车内欣赏外部音乐的功能。

下面是一些车载AUX使用技巧：1. 连接方式：首先，将音频设备（如手机）的3.5mm接口连接到汽车音响系统的AUX输入接口上。

然后，在汽车音响系统中将音源切换到AUX模式。

有些车辆还需要通过设置或者按键来启用AUX功能。

2. 音量调节：在使用AUX功能时，建议将外部音源的音量调制到适当的大小，然后再通过汽车音响系统进行音量调节。

这样可以避免音量过大或者过小的情况发生，同时也能更好地保护汽车音响系统。

3. 音质调节：汽车音响系统通常具有独立的音频设置功能。

在使用AUX功能时，可以通过调节音调、音场、低音等参数来改善音质效果，更好地适应个人的听觉需求。

4. 音乐播放顺序：有些音频设备可以设置播放顺序，如随机播放、单曲循环、列表循环等。

可以根据个人的喜好来进行设置，以便更好地享受音乐。

5. 音乐选择：通过AUX功能可以随意选择外部音乐源，如手机上的音乐、无线耳机、平板电脑、MP3等。

这样可以更加灵活地选择自己喜欢的音乐，享受一段愉悦的旅程。

6. 避免干扰：在使用AUX功能时，避免同时操作多个音频设备，以免干扰音乐播放效果。

此外，还要注意避免在连接时产生电流声或者干扰声，可以采取一些隔离措施，如使用磁环、优质音频线等。

7. 充电设置：使用AUX功能时，如果音频设备需要充电，可以考虑使用车载充电器或者充电线来连接音频设备和车载电源插座，确保音频设备的电量足够支持长时间的使用。

总结起来，车载AUX是一种方便实用的功能，通过合理使用可以让我们在驾车过程中更好地欣赏音乐。

遵循以上的使用技巧，相信可以让我们的驾车旅程更加愉悦。

六碟cd小接口用途已清楚（是多功能方向盘用，可作AUX输入）
（原贴的提问：请问骐达用cq-enb7cold后面接口的意义（天线是灰色的三线接头，白色20针是电源地线音频线输出接头，红色圈内的是没有接线的空余接头），图中的红圈位置，问大连松下，没有能发出电子邮件，看看这里有谁知道的），今天正解：查了查轩逸的说明书，
明白是多功能方向盘用，可作AUX输入
送上轩逸车载的接线定义
再送上轩逸车载电话的电路图
其中上图的端子有+和—是代表那条线与这线是对应正负的关系
其中m46代表20针的插头，m47就是代表多功能方向盘的插头，插头上多出来的一个卡就
是代表插头的那个卡位
针的定义解答：电路图中的M47中有21、22、23、24、25、26、27、28共8针，看接线定义表中25、26、27、28有定义（21之类是没有用的），其他的1、15、16在m46的20针
接头上。

索八6碟cd机说明书
先插入CD，然后播放，再按REC/EDIT进入CD，最后就可以播放CD里的音乐了。

如果不想听任何录制的CD，在播放该CD的音乐时直接按REC/EDIT，会弹出“删除”选项，然后按“→”确认。

六碟cd播放机是一种可以一次将六张CD放入车载CD扬声器的CD播放机。

CD机的换碟方法也很简单，就是在六张CD中选择播放。

这比传统的一个一个换的方式方便多了。

六碟CD播放器现在已经成为汽车CD的一种趋势。

前置多碟虽然好，但是使用前一定要仔细阅读使用说明书，按照使用说明书使用。

如果你违反操作，光盘可能会卡住或无法正常工作，甚至损坏机芯。

我来介绍一下使用CD 机的注意事项。

首先，放置光盘时，要分清正反面，避免在颠簸路段换光盘，会造成光盘损坏。

其次，要播放的碟片必须完好无损，不能有开裂和变形。

最后，当碟机损坏时，一定不能随意修理。

英语注释FRONT R-CH SP(+) 前右喇叭，正FRONT R-CH SP(-) 前右喇叭，负REAR R-CH SP(+) 后右喇叭，正ILLUMINATION(+) 小灯线（接仪表盘照明），正ACC Control 开机启动电源+12V，接钥匙控制的ACC电源线ACC+/A+ 开机启动电源+12V，接钥匙控制的ACC电源线BACK-UP B+ 电瓶，正NO CONNECTION 空，不接FRONT 前REAR 后GROUND/GND 地/电瓶负极/车机外壳BUS 通迅控制线S.G 音频地线B.G 通迅数据地线R RIGHT 右声道L LEFT 左声道BATT/BAT+/B+ 电瓶正极/接+12V电源B.UP 电源+12VCD+B 播放格式输出信号RCH 右声道输出LCH 左声道输出SGND 音频地SP 喇叭A.ANT/ANT+ ANTENNA/接天线ILL(illum)LUM 小灯(接原车的小灯线)B/UP 电源+12VRR+ 后右喇叭RL+ 后左喇叭FL+ 前左喇叭FR+ 前右喇叭N/C(NC) 空no connectN.C 空no connectMUT(mute) 静音LAMP 指示灯MAIN GND 主机电源地NAVI R+ 导航NAVI SHIELD 导航遮蔽REMOTE CONTROL 外部设备遥控开机信号TUNER +B 调谐器电源SI/SO 通迅数据输入/输出SCK 通迅时钟RELAY CONTROL+ 继电器控制SRQ 通迅请求REMOTE POWER 主机输出控制外部C-BUS的+B电源ACCS SIGNAL-GND 外部输入信号地ACCS SIGNAL-IN LEFT 外部左声道输入ACCS SIGNAL-IN RIGHT 外部右声道输入REMOTE IN 外部控制信号输入REMOTE OUT 控制信号输出Signal 声道/信号Digital GND 数字地Analog GND 模拟地Mute CD cd静音SCLK 串行时钟信号RXD 接收数据TXD 发送数据。

【汽车行业】几十种汽车音响尾线接线定义 几十种汽车音响尾线接线定义。 1.2002奥迪A4拆开法.接线图

2.本田2.4CD接口图 1：MAINGND主机电源地 2：N.C.空脚 3：FLSP-前左声道负 4：FRSP-前右声道负 5：RLSP-后左声道负 6：RRSP-后右声道负 7：N.C.空脚 8：NAVIR+导航 10：NAVIGND导航地 11：+B电源+12V 12：ILLUMI背景灯电源 13：FLSP+前左声道正 14：FRSP+前右声道正 15：RLSP+后左声道正 16：RRSP+后右声道正 17：NAVISHIELD导航遮蔽 18：REMOTECONTROL外部设备遥控开机信号 19：ACC启动打火线 20：TUNER+B调谐器电源 3.别克君威 引脚=颜色=功能 1=橙色=音响蓄电池电源 2=黄色=音响点火电源 3=灰色=背景调光(2.5LGS3.0) 4=灰色=背景调光(GS+) 5=浅绿色=驻车档信号(GS+) 6——未使用 7=深绿色=电话来电静音信号(3.0L) 8=褐色=左前扬声器信号+ 9=棕色=左后扬声器信号+ 10=深蓝色=右后扬声器信号+ 11=浅绿色=右前扬声器信号+ 12=深绿色=右前扬声器信号- 13=黑色=音响接地 14——未使用 15——未使用 16——未使用 17=深绿色=天线放大器电源 18=浅绿色=后座音响控制信号(3.0L) 19=深蓝色=方向盘音响控制(3.0L) 20——未使用 21=灰色=左前扬声器信号- 22=黄色=左后扬声器信号- 23=浅蓝色=右后扬声器信号- 24——未使用 4.丰田海蛳

5.歌乐CD接口 歌乐碟箱接口资料 Clarion、ADDZEST13针的圆形端子接口资料： 此主题相关图片如下： 脚位-----功能 1-----SI/SO通迅数据输入/输出 2-----SCK通迅时钟 3-----RELAYCONTROL+继电器控制 4-----SRQ通迅请求 5-----REMOTEPOWER主机输出控制外部C-BUS的+B电源 6-----ACCSSIGNAL-GND外部输入信号地 7-----ACCSSIGNAL-INLEFT外部左声道输入 8-----ACCSSIGNAL-INRIGHT外部右声道输入 9-----REMOTEIN外部控制信号输入 10-----+B电源 11-----ACCS-CONTROL 12-----GND电源地 13-----REMOTEOUT控制信号输出 6.凌志ES300

汽车CD机按键英文翻译汽车音响你所说的按键各个标示的意思如下：1、MUTE就是静音键。

2、MODE是模式的意思，用于切换多媒体模式，就是AM、FM、HE，U盘三个模式的切换。

3、AMS 是在收音模式下按此按钮2秒钟以上,接收的电台被自动保存在[1—6]的预设置电台中,短按此按钮可以依次对[1—6]预设置电台各停留5秒钟4、VOL 是英文单词volume的缩写，即音量。

VOL的加号和减号，VOL-/VOL + 对应音量的控制键，可以调节汽车音响音量的高低。

5、BAND 汽车上BAND的意思是收音机切换频段的按钮，可以在FM1 FM2 FM3 和AM之间切换。

6、SCAN 汽车的电子屏幕显示SCAN是扫描的意思，即搜索电台后停止。

在CD播放状态下按此按钮,显示屏显示SCAN字样，音乐将会从当前所播放音乐下一曲目开始，以每首曲目播放数秒钟再进入下一曲目循环扫描，当用户听到自己所喜欢的曲目时再按此按钮，收放机将从此曲目开始播放。

7、SEL 英文select是选择的意思，在汽车仪表盘上SEL是简写，表示为菜单选择确认键。

8、TUNE 音效选择，可以调节音响系统的低音平衡、高音平衡、左右平衡、前后平衡。

9、INT 曲目浏览播放。

10、RPT 按此键可重复播放。

当要改变曲目时按下此键可以重复播放当前曲目。

就是单曲循环的意思。

11、RDM 是指歌曲随机播放键，就是在播放歌曲的过程当中是随机播放的。

扩展资料：△F--上一目录（上一文件夹）▽F--下一目录（下一文件夹）A.SEL--自动选择AM--收音机中波波段APS--自动曲目搜索AST--收音机自动存台AUDIO--音响AUTO.P--收音机自动存储电台AUX--外接音频，按钮或者接口BACK--返回BOND--收音机波段CD--播放CDCLOCK--时间CONFIG--设置DISC--播放CDDISK--播放CDDISP--显示信息（时钟显示等）ENTER--回车、确认、进入FAV--收藏列表FF--音乐播放状态的快进FILE--文件FM--收音机调频波段FM-AM--收音机FOLDER--文件夹，播放U盘中的音频文件时，选择文件夹INFO--信息，CD/MP3播放时，查看信息。
