直埋光缆施工规范直埋光（电）缆与管道光（电）缆相比较，具有施工费用低、安全保密性能好、施工简便等优点，但由于埋入地下维修和查修障碍较为困难，多在远离城市中心与局所的地区、且沿途用户或房屋较少、杆路架设有困难的地区以及长途光（电）缆等情况下才需要直埋敷设。
但是埋式电缆的应用越来越少，所以本节只介绍直埋光缆的敷设方法及标准。
首先就光缆线路工程的特点和施工工序及范围作以阐述，这些知识亦适应于架空和管道光缆敷设。
一、光缆线路工程特点和施工工序流程光缆线路工程，有很多与普通电缆线路工程相同的地方，不少施工方法可以运用原有的工艺方法。
但由于光缆的传输介质与电缆有本质上的区别，光纤代替金属导线以及光缆本身的优点，因而光缆工程在施工方法、标准、流程都有自己的特点。
光缆线路具体施工方法、难度等方面有下述几个特点：1．光纤连接技术要求高，连接要用专门的高精度机具。
施工中采用较为昂贵的熔接机、监视仪表，由一个小组联合作业。
2．光纤损耗低，传输距离长，中继站大大减少，使施工简化、工期缩短。
3．光缆单盘长度远远大于电缆盘长。
光缆标准出厂盘长为2km，70km以上的超长中继段的埋式缆为4km。
盘长长可以减少接头、减少故障，对传输指标、施工接头、维护都带来好处。
但由于盘长长，尤其4km盘长的光缆，给挖沟敷缆以及进度等方面带来难度。
4．传送光信号，传输性能较为稳定，竣工时中继段损耗满足要求，对光电指标来说就已满足，不象电缆指标那样多，一旦出现故障，查找起来也较方便。
5．光缆一般具有充油和挡潮层又由于水份对光纤的影响不象金属导线那样敏感，因而一般光缆不需要充气，这给施工、维护带来很大的方便。
6．光纤接续质量受机具、仪表精度、操作人员技能高低的影响较大，即使同样的光缆、机具、仪表，不同的人员把关、操作，其结果往往相差较远。
光缆、光纤的测试技术较为复杂，它不仅要求有高精度的测试装置，而且要求操作人员必须掌握一定的技能和基础理论。
光纤现场测量受条件影响，对光缆长度、光纤损耗的测试结果不象测电缆那样准确。
光缆施工规范及要求Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种：管道、直埋和架空敷设方式。
一、光缆线路工程实施要求（一）基本要求1、一般要求（1）线路工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。
复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段，要及时反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。
（2）施工前应根据光缆盘长和路由情况进行合理配盘，应尽量按盘号顺序敷设，以减少光纤参数差别所产生的接头本征损耗；光缆单盘标准长度：管道光缆以2km做为配盘基数，架空光缆按3公里配盘，直埋光缆按3公里配盘；靠近局站侧的单盘长度不宜小于500米，严禁使用短段光缆。
（3）光缆敷设安装的最小曲率半径应符合下表的要求：光缆允许的最小弯曲半径指标表波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%，子管道内径不宜小于光缆外径的15倍。
（5）光缆引上部分均采用Φ80mm钢管保护，钢管内穿放2根子管，子管规格为Φ28/32mm聚乙烯塑料管。
钢管下部延伸至人（手）孔内或地下，钢管上方管口以及子管管口应作堵塞处理。
（6）光缆线路在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。
光缆的预留长度要严格按照下表要求实施，对特殊地段可结合工程现场实际情况确定。
光缆预留长度表XX局为A端，XX中继站为B端。
（二）架空光缆线路安装要求1、杆路建筑安装要求（1）电杆的规格及选用架空杆路全程采用油木电杆，电杆稍径φ14-20厘米。
杆路建筑标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。
光缆距地面的高度达不到要求时，可采取增加电杆高度的方式，当电杆高度为12米以下时（不含12米）采用单接杆方式，当电杆高度为12米以上时采用品接杆方式。
光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种：管道、直埋和架空敷设方式。
一、光缆线路工程实施要求（一）基本要求1、一般要求（1）线路工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。
复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段，要及时反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。
（2）施工前应根据光缆盘长和路由情况进行合理配盘，应尽量按盘号顺序敷设，以减少光纤参数差别所产生的接头本征损耗；光缆单盘标准长度：管道光缆以2km做为配盘基数，架空光缆按3公里配盘，直埋光缆按3公里配盘；靠近局站侧的单盘长度不宜小于500米，严禁使用短段光缆。
（3）光缆敷设安装的最小曲率半径应符合下表的要求：波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%，子管道内径不宜小于光缆外径的15倍。
（5）光缆引上部分均采用Φ80mm钢管保护，钢管内穿放2根子管，子管规格为Φ28/32mm聚乙烯塑料管。
钢管下部延伸至人（手）孔内或地下，钢管上方管口以及子管管口应作堵塞处理。
（6）光缆线路在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。
光缆的预留长度要严格按照下表要求实施，对特殊地段可结合工程现场实际情况确定。
光缆预留长度表XX局为A端，XX中继站为B端。
（二）架空光缆线路安装要求1、杆路建筑安装要求（1）电杆的规格及选用架空杆路全程采用油木电杆，电杆稍径φ14-20厘米。
杆路建筑标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。
光缆距地面的高度达不到要求时，可采取增加电杆高度的方式，当电杆高度为12米以下时（不含12米）采用单接杆方式，当电杆高度为12米以上时采用品接杆方式。
接杆时电杆锯出断面及刨平面需用沥青作防腐处理，接杆下节杆稍径不得小于上节杆稍径，单接杆时下节杆稍径不小于上节杆根径的四分之三。

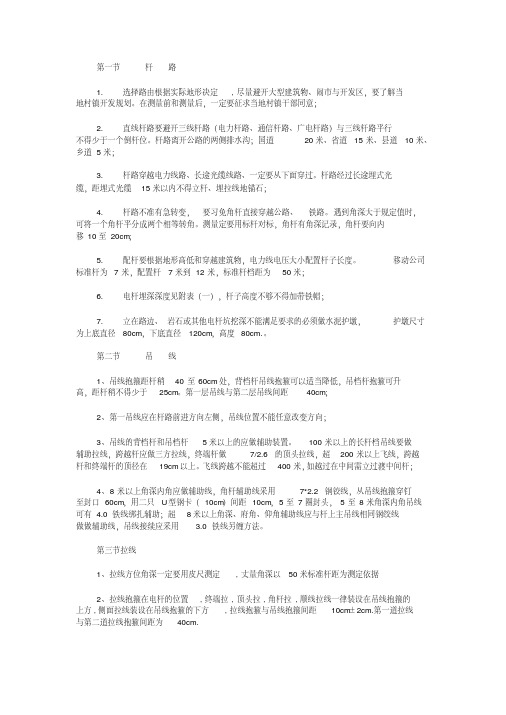

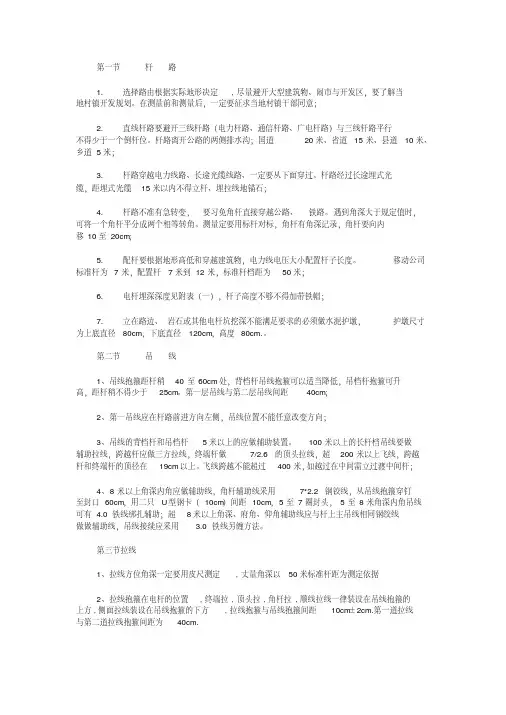

第一节杆路1. 选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。
在测量前和测量后，一定要征求当地村镇干部同意；2. 直线杆路要避开三线杆路（电力杆路、通信杆路、广电杆路）与三线杆路平行不得少于一个倒杆位。
杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；3. 杆路穿越电力线路、长途光缆线路、一定要从下面穿过。
杆路经过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石；4. 杆路不准有急转变，要习免角杆直接穿越公路、铁路。
遇到角深大于规定值时，可将一个角杆平分成两个相等转角。
测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20cm；5. 配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。
移动公司标准杆为7米，配置杆7米到12米，标准杆档距为50米；6. 电杆埋深深度见附表（一），杆子高度不够不得加带铁帽；7. 立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm.。
第二节吊线1、吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。
第一层吊线与第二层吊线间距40cm；2、第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3、吊线的背档杆和吊档杆5米以上的应做辅助装置。
100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19cm以上。
飞线跨越不能超过400米，如越过在中间需立过渡中间杆；4、8米以上角深内角应做辅助线，角杆辅助线采用7*2.2钢铰线，从吊线抱箍穿钉至封口60cm，用二只U型钢卡（10cm）间距10cm，5至7圈封头，5至8米角深内角吊线可有 4.0铁线绑扎辅助；超8米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线，吊线接续应采用 3.0铁线另缠方法。
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序，拟定不同的质量控制点。
应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3) 电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。
用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。
上下装置与拉线方向呈“T”形垂直。
光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于17.5条）。
当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点内移10-15cm，因地形限制装设撑杆的角杆可不内移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。
具体要求及杆号模板如下：５cm 20055cm10cm Ｏ5cm10cm 五5cm10cm 八5cm10cm 九二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。
2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm 采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、一般情况下制作拉线材料选用镀锌钢绞线，角杆拉线和终端拉线均采用比吊线7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条张力方向的反侧，两条拉线出土点应相互内移30cm-45cm之间；8、一般情况下，在直线段内每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。
通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。
在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。
拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。
②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。
③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。
④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。
4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。
在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。
线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。
②在电杆上安装光缆夹，保证光缆的固定性和稳定性。
③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。
④在光缆终点处安装光缆盒，保护光缆的末端。
第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。
在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。
管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。
在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。
2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。
在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。
3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。
在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。
第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。
在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。
架空、管道、直埋光缆线路工程施工规范
第一部分架空光缆线路工程施工规范
根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路
1)路由复测
施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2) 立杆
(1) 电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1 规定
的技术数据和偏差应小于-5Omm0勺要求检查洞深。
(一)表1水泥电杆洞深
⑵杆距
电杆间的距离按设计规定，允许士5m偏差，但不得随意加大设
计杆距。
(3)电杆的垂直度
利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于17.5条）。
当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点内移10-15cm，因地形限制装设撑杆的角杆可不内移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。
具体要求及杆号模板如下：二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。
2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm 采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、一般情况下制作拉线材料选用镀锌钢绞线，角杆拉线和终端拉线均采用比吊线7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条张力方向的反侧，两条拉线出土点应相互内移30cm-45cm之间；8、一般情况下，在直线段内每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。
架空光缆线路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。
在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要避开电力杆路，与电力杆路平行不得少于一个倒杆位。
杆路离开公路的两侧排水沟，国道20米、省道15米、县道10米、乡道5米；3.杆路不准有急转变，要避免角杆直接穿越公路、铁路。
遇到角深大于规定值时，可将一个角杆平分成两个相等转角。
测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20c m；4.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。
标准杆为7米，配置杆7米到11米，标准杆档距为50米；5.电杆埋深深度：6、立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80c m，下底直径120c m，高度80c m.。
7、架空光缆线路距地面和其它建筑物的距离应符合下表。
架空光缆与其他建筑物间距如下表注：与10K V以下（含10K V）电力线同杆架设光缆时，电力线与光缆的最小垂直净距应不小于 2.5米（电力线在上，光缆在下）。
二、吊线1、吊线程式必须符合设计规定的规格，一般为7/2.2、7/2.6和7/3.0（适中负、重负和超重负荷区）。
当杆距较大时应按设计要求采用正副吊线跨越装置等措施。
2、吊线安装加固应用穿订（木杆）或吊线抱箍（水泥杆）和三眼单槽夹打或用吊线担、压板安装；吊线的终结、假终结、泄力结、仰俯角装置以独角杆吊线保护装置等，应按本地网架空线路的相关规范处理。
3、吊线抱箍距杆稍40至60c m处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25c m。
第一层吊线与第二层吊线间距15c m；4、第一吊线应在杆路前进方向同一侧，吊线位置不能任意改变方向；5、吊线的背档杆和吊档杆5米以上的应做辅助装置。
100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19c m 以上。
架空、管道、直埋光缆线路工程施工规第一部分架空光缆线路工程施工规根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2) 立杆(1) 电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。
(一)表1 水泥电杆洞深(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3) 电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点移100～150mm。
因地形限制而不能移或装撑木的角杆可不移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。
用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。
上下装置与拉线方向呈“T”形垂直。
③在水稻田和松软的地段用水泥卡盘和水泥底盘固根，在水洼地、鱼塘、水流易冲刷的低洼地带的电杆，要做石护墩。
④在泥土容易坍塌沉陷的地方和堤岸下、坡地、水塘边、溪沟附近等有被水冲掉杆根泥土等地方立杆时，采用围桩法或砌石护墩进行加固，在杆根泥土有可能被水冲刷不能存留的地方，采用水泥护墩进行加固。
3) 拉线(1) 拉线采用镀锌钢绞线制做，拉线扎固方式以设计的材料为准进行实施。
(2) 靠近高压电力设施的拉线加装绝缘子，绝缘子距地面的垂直距离应在2m 以上。
人行道上的拉线宜用竹筒或塑料管保护。
(3) 角拉的距高比为1，否则起不到拉力的作用。
轻、中负荷区每8根杆做一处抗风拉线，每32根杆做一处防凌拉线，具体以设计为准。
(4) 拉线与水泥电杆应用抱箍法结合。
拉线上把在杆上只有一条光缆吊线且仅装设一条拉线时，拉线抱箍装在杆顶下50cm 处。
杆上有两层光缆吊线且需要装设两层拉线时，两条拉线抱箍间距为40cm ，如图所示。
(5) 拉线把的缠扎应符合信息产业部颁发YD/T5138-2005《本地通信线路工程验收规》相关规定。
按设计规定本工程拉线上把的扎固采用另缠法，其规格见(一)表2和图所示，允许偏差±4mm ，累计偏差不应大于10mm 。
(一)表2 拉线上把另缠规格单位:mm单位:mm拉线上把缠扎示意本工程拉线中把的扎固采用另缠法，其规格见(一)表3和图所示。
(一)表3 拉线中把另缠法规格穿钉间拉线2×7/3.04.0钢线200 (310) 150 600 (100)V型2×7/3.04.0钢线250 (310) 150 600 (100)拉线中把缠扎示意(6) 拉线地锚及其安装要求①拉线地锚埋深按(一)表4数据实施，施工时一定按要求，不得随意增减深度，防止造成安全和质量事故。
；(一)表4 拉线地锚坑深度拉线程式土质备注普通土硬土水田、湿地石质7/2.2 1.3 1.2 1.4 1.0 7/2.6 1.4 1.3 1.5 1.1 7/3.0 1.5 1.4 1.6 1.2 7/2.2 1.6 1.5 1.7 1.3②地锚出土长度30cm，实际出土点与正确出士点之间的偏差不大于50cm③拉线地锚应埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直；④埋设拉线地锚的出土斜槽应与拉线上把成直线，不得有扛、顶现象；⑤拉线中把与地锚连接处，根据拉线程式不同加装不同规格的拉线衬环，衬环应装在拉线弯回处；⑥高桩拉线的副拉线、拉桩中心线、正拉线、电杆中心线应在同一垂直平面上，其中任一点的最大偏差不得大于5cm；⑦吊板拉线的规格按设计要求；⑧墙拉线的拉攀距墙角应不小于25cm，距屋沿不小于40cm；⑨水泥拉线盘规格按(一)表5要求。
(一)表5 水泥拉线盘与铁柄规格4) 避雷线和地线的技术要求(1) 避雷线和地线应按设计要求装设。
(2) 避雷线和地线可利用预留孔、绑扎、拉线做避雷线等方法装设，安装规格应符合设计或相关规要求。
(3)避雷线的地下延伸部分应埋在离地面70cm以下，延伸线(4.0钢线)的延伸长度及接地电阻应符合(一)表6的要求。
(一)表6 避雷线接地电阻及延长线(地下部分)参考长度(4)光缆吊线直接入地或接地线安装规格按设计，吊线及其线路设备接地电阻应符合(一)表7要求。
(一)表7 光缆吊线及其他线路设备接地电阻21对以≯13 ≯17 ≯24 ≯30上5) 号杆号杆应按设计要求进行，可将直接书写的电杆上或制做成字牌固定在电杆上。
号杆的最末一个字或字牌的下边缘应距地面2.5m。
6) 架空吊线(1) 吊线规格按设计规定，一般采用7/2.2或7/2.6钢绞线。
(2) 架设位置，一般距杆顶应不小于50cm，特殊情况不小于25cm。
吊线宜与地面等距，坡度变化一般不宜超过杆距的2.5%，由于地形等限制也不得超过杆距的5%。
在特殊情况下，当吊线坡度变更为杆距的5%～10%时，吊线应加装仰俯角辅助装置，如图所示。
光缆吊线仰角辅助装置光缆吊线俯角辅助装置(3)吊线终结、接续的安装、垂度、接地等均按设计或相应规要求。
2、光缆敷设安装1) 单盘测试在工地，监理工程师采取旁站或巡视检查的方式，检查光缆外皮有无破损，端头包封是否良好；光缆规格、程式是否符合要求，端别盘长标示是否清晰,监督施工单位对到场的光缆进行逐盘逐纤的光衰减特性测试，其指标要符合供货合同和设计规定；测定各盘光纤长度，检验光缆盘外包装和光缆的完整性以及光缆皮长，做好记录,当发现光特性指标不合格或光缆盘外包装损坏严重时，立即书面报告建设单位。
2) 光缆配盘施工单位对所施工的工程进行复测丈量，取得各杆档间的准确长度后，结合各盘光缆的实际长度进行准确的配盘,光缆应尽量做到整盘敷设，以减少中间接头,靠基站侧的光缆应尽量整盘敷设,确保施工中不截断光缆，不人为增加光缆的接头数量，不任意浪费光缆,同时光缆接头应安排在地势平坦和地质稳固地点，应避开水塘、河流沟渠、交通要道口等，出厂盘号和单盘光缆实际长度应标注在竣工技术资料上。
3) 布放光缆光缆布放的端别应符合设计规定。
结合本工程的实际，对不同场所的光缆布放提出要求如下。
(1) 吊挂式架空光缆①吊挂式架空光缆的布放应通过滑轮牵引，布放过程中不允许出现过度弯曲。
②根据光缆外径选用合适挂钩程式，挂钩的卡挂间距为50±3cm，电杆两侧的第一只挂钩各距电杆25±2cm。
卡挂在吊线上的搭扣方向应一致，挂钩托板齐全；③光缆的弯曲半径应水小于光缆外径的15倍，施工过程中不应小于20位，布放光缆的牵引力应不超过光缆允许力的80%。
瞬间最大牵引力不得超过光缆允许力的100%。
主要牵引力应加在光缆的加强件（芯）上。
④每隔5杆档做一处杆弯预留，预留在电杆两侧的挂钩间，下垂25-30cm，并用塑料管保护；⑤接头处光缆重叠15m，接续后的预留光缆盘固在接头两侧相邻电杆的预留架上。
⑥在核定光缆垂度时要考虑架设过程中和架设后受到最大负荷产生的光缆伸长率不超过规定值(0.2%)。
⑦架空光缆敷设后应平直、无扭转、无机械损伤。
(2) 局光缆①局光缆由终端杆引入传输机房的ODF架，宜采用人工布放方式，布放时上下楼道及每个拐弯处应设专人，按统一指挥牵引，牵引中保持光缆呈松弛状态，严禁出现打小圈和死弯，局光缆应挂按相关规定制做的标识牌，以便识别。
②局光缆布放应整齐美观。
光缆经由走线架、转弯点(前、后)应予绑扎牢固，捆扎间距一般不超过50cm。
光缆爬墙的绑扎部位应垫胶管，避免光缆因受侧压过大而损伤。
(3) 光缆标识牌①架空光缆和局光缆采用不同规格不同式样的标识牌，式样规格由建设单位确定。
②标识牌挂设位置和数量架空地段光缆标识牌挂设按设计规定，同路由敷设的多条光缆除挂相应数量的标识牌外，还应标明所属中继段，以示区别。
机房槽道光缆的起点和终点各挂一块，槽道较长的可在中间适当增加几块。
(4)光缆的重叠、预留局站光缆预留15~20m，预留光缆盘成圈固定在机房的合适位置上。
架空部分光缆的预留按设计规定。
一般情况下，光缆除每隔5杆档做一处杆弯预留外，还应将光缆接续后多余的光缆盘固在接头两侧电杆的预留架上。
4) 光缆接续、光缆终端、中继段测试对于光缆接续、光缆终端、中继段测试控制点，除接头盒安装位置须按如下要求进行监理控制外，其他的控制容及要求参见光缆接续、光缆终端、中继段测试部分，此处不再重述。
3、光缆接头盒的安装位置本工程采用两头出缆的接头盒，按设计规定接头盒安装固定在吊线上。
安装固定方法应严格按设计或相关规规定操作。
4、架空光缆线路的防护和保护要求1) 架空光缆线路防护(1) 避雷线和地线装设要求按设计(2) 避雷线的地下延伸线(4.0钢线)的延伸长度及接地电阻要求见(一)表6。
(3) 光缆吊线直接入地或接地线安装规格要求吊线直接入地或接地线安装规格见设计，接地电阻按表7的数据进行监理。
(4) 架空通信线路与其他设施最小水平净距、与其他建筑物的最小垂直净距、架空交越其他电气设施的最小垂直净距要求见(一)表8、(一)表9、(一)表10、(一)表11，监理工程师必须按表中数据要求进行检查。
(一)表8 架空通信杆路与其他设施水平最小净距(一)表9 架空通信线路与其他建筑的最小垂直净距(一)表10 架空通信线路交越其他电气设施的最小垂直净距(一)表11 直埋通信线路与其建筑物间最小净距2) 架空光缆线路保护(1) 从高压电力线路下方通过的架空通信线路应按设计要求采用保护措施。
保护材料用电力保护板，保护长度为交越点两侧各2m。
