电力通信光缆工程施工规范

通信线路工程施工规范施工单位须严格按照国家、工信部(或原信息产业部或原邮电部)、广电总局颁布的施工规范、规程及安全操作规程、设计文件要求的内容和安徽广电信息网络股份有限公司的有关规定进行施工。

1光缆线路敷设安装1.1施工复测(1)光缆敷设前应按本设计的施工图进行路由复测，标出光缆的具体敷设位置，并丈量出各中继段路由的准确长度。

复测中，对于因外界条件变化而影响光缆安全的局部地段，可进行适当调整和修改。

(2)本工程线路测量以中继段为单位，测量桩号从光缆线路A 端向B端编写。

1.2光缆配盘(1)光缆敷设前应进行合理的配盘，配盘应根据光缆盘长和路由情况考虑，应尽量做到不浪费光缆和减少接头，使光缆接头数量最少，余出光缆最短，应尽量避免短段光缆，短端光缆长度一设计图纸为准。

(2)光缆类型与使用地段应与设计相符。

1.3光缆布放端别本工程机房为A端，光接点为B端。

1.4光缆布放要求光缆布放的过程中及安装后，其所受张力、侧压力、曲率半径等不得超过单盘光缆主要技术性能的要求。

1.5布放光缆最小曲率半径要求光缆敷设安装的最小曲率半径应按表-4的规定执行，其中D为光缆外径。

2光纤及光缆接续2.1光缆接续使用专用光缆接头盒，按照供货方提供的安装手册或说明书进行封装。

光缆接续前，认真检查接头盒附件种类及数量是否齐全，质量是否符合要求。

光缆加强芯在接头盒内有可靠的机械连接，电气绝缘良好。

2.2光缆重叠及预留布放光缆重叠及预留长度见表5o2.3光纤接续采用熔接法，并按相同线序对接，不得接错。

中继段内同一条光纤接头损耗的平均值不得大于O.08dB∕个。

在接头盒内，每侧光缆的余留光纤和余留带松套管光纤各不小于0.8m o如有余留光纤需有醒目的编号，按#1〜#12、#13-#24、#25~#36、#37~#48、#49~#60、#61~#72、#73~#84、#85~#96顺序盘放在自下而上编号的相应容纤盘内。

光纤接头嵌入容纤盘上的槽内，并固定牢靠。

第1篇一、工程概况本项目为某地区通信光缆线路建设，主要目的是提高该地区通信网络的质量和覆盖范围。

工程涉及区域为XX市XX县，全长XX公里，共涉及XX个基站、XX个交接箱和XX个光缆交接点。

工程内容包括光缆线路敷设、光缆接续、通信设备安装及调试等。

二、施工准备1.施工组织（1）项目经理部：负责整个工程的组织、协调和管理工作。

（2）施工队：负责具体施工任务，包括光缆敷设、接续、设备安装等。

（3）技术人员：负责施工过程中的技术指导、监督和质量控制。

2.施工人员（1）施工人员应具备相应的施工经验和技能，持有相关资格证书。

（2）施工人员应熟悉光缆施工工艺和质量标准。

3.施工材料（1）光缆：选用符合国家标准的光缆，具有足够的抗拉强度、耐压性能和抗腐蚀性能。

（2）接头盒：选用优质接头盒，具有良好的密封性能和防水性能。

（3）接续工具：选用合适的接续工具，确保接续质量。

（4）设备：选用符合国家标准的光缆施工设备，如光缆敷设机、光缆切割机、光纤熔接机等。

4.施工设备（1）光缆敷设机：用于光缆的敷设，具有自动放线、牵引、纠偏等功能。

（2）光缆切割机：用于光缆的切割，具有切割精度高、切口光滑等特点。

（3）光纤熔接机：用于光缆接续，具有熔接速度快、质量稳定等特点。

（4）光纤测试仪：用于光缆施工过程中的质量检测，确保施工质量。

三、施工工艺1.光缆敷设（1）施工前，对光缆线路进行实地勘察，确定光缆敷设路径。

（2）根据光缆敷设路径，进行光缆敷设施工。

采用人工敷设方式，注意保护光缆，避免损坏。

（3）光缆敷设过程中，保持光缆平直，避免扭曲、打结。

（4）光缆敷设完毕后，进行光缆牵引试验，确保光缆敷设质量。

2.光缆接续（1）根据光缆长度和接头盒数量，进行光缆切割。

（2）切割光缆时，注意保持切割面平整、光滑。

（3）使用光纤熔接机，将两根光缆对接，确保熔接质量。

（4）熔接完成后，进行光纤测试，确保接续质量。

3.通信设备安装及调试（1）根据设计图纸，进行通信设备安装。

近年来通信光缆施工及维护技术得到了广泛的提高，特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决，以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。

3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。

4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6)近公路边的电杆拉线应套包发光棒，长度为2米。

7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

二、通信光缆施工规范管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。

6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7)光缆出管孔15cm以内不应作弯曲处理。

8)每个手孔内及机房光缆和odf架上均采用塑料标志牌以示区别。

三、通信光缆施工规范墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。

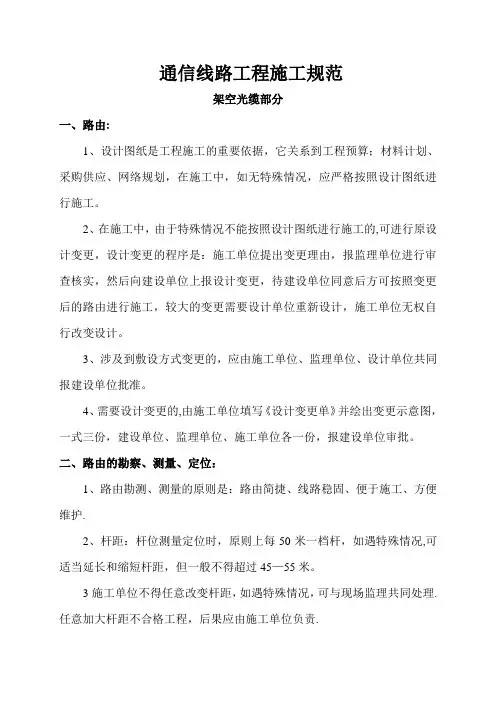

通信线路工程施工规范架空光缆部分一、路由:1、设计图纸是工程施工的重要依据，它关系到工程预算；材料计划、采购供应、网络规划，在施工中，如无特殊情况，应严格按照设计图纸进行施工。

2、在施工中，由于特殊情况不能按照设计图纸进行施工的,可进行原设计变更，设计变更的程序是：施工单位提出变更理由，报监理单位进行审查核实，然后向建设单位上报设计变更，待建设单位同意后方可按照变更后的路由进行施工，较大的变更需要设计单位重新设计，施工单位无权自行改变设计。

3、涉及到敷设方式变更的，应由施工单位、监理单位、设计单位共同报建设单位批准。

4、需要设计变更的,由施工单位填写《设计变更单》并绘出变更示意图，一式三份，建设单位、监理单位、施工单位各一份，报建设单位审批。

二、路由的勘察、测量、定位：1、路由勘测、测量的原则是：路由简捷、线路稳固、便于施工、方便维护.2、杆距：杆位测量定位时，原则上每50米一档杆，如遇特殊情况,可适当延长和缩短杆距，但一般不得超过45—55米。

3施工单位不得任意改变杆距，如遇特殊情况，可与现场监理共同处理.任意加大杆距不合格工程，后果应由施工单位负责.三、立杆:1、电杆洞深表2、立杆前,应对设计路由进行认真复测，反复比较，本着赶路稳固、路由简捷、线路安全、便于维护的原则，测出最佳路由。

3、电杆位置立在线路中心线上，其差距左右不应大于5公分，电杆上下垂直，杆根培土牢固。

4、角杆应在线路转角点做内移，水泥杆内移值为10—15公分,木杆内移值为20—40公分。

5、终端杆树立后,杆稍应向拉线倾斜10—20公分。

6、水田地立杆必须要时加盘底,松软地、水田地角杆加盘底、上卡盘距地面40公分,下卡盘距坑底30公分.7、光缆线路在跨越各种道路时，要按照规范标准执行，其中：过铁路时,高度在7.5米以上,过国道、省道时高度应在6.5米以上，过乡间公路时，高度在5.5米以上。

8、根据地形起伏,决定电杆程式,尽量使吊线皱与平缓。

光缆线路工程施工规范光缆线路工程施工技术要求光缆线路施工要求一、杆路部分1、埋深要求在杆路工程中应合理分配电杆，终端杆及角杆应选择粗电杆.2、直线路由的电杆位置应在线路路由的中心线上,电杆中心线与路由中心线的左右偏差应不大于50mm，电杆本身应上、下垂直.终端杆竖直后应向拉线侧倾斜100—200 mm。

角杆的内移:木杆内移200—400 mm；水泥杆内移100-200 mm。

3、拉线:（1）采用镀锌钢绞线，拉线程式要大于吊线程式一个规格。

水泥杆拉线应加装绝缘子（即隔电子)，隔电子距地面的垂直距离应在2米以上。

人行道上的拉线采用红白相间的拉线保护管保护。

（2）油木杆的拉线不须加装绝缘子，但必须与吊线(包括护杆条、板）严格隔离。

城市中人行道上的拉线采用红白相间的拉线保护管保护。

（3）拉撑设备距高比应符合技术规定:拉线距高比为1，不得小于0。

75；撑杆距高比为0。

6，不得小于0.5。

（4）拉线上把的扎固要求采用另缠法或夹板法,不允许采用卡固法。

其中另缠法的规格见下表.（5）拉线中把的扎固要求采用另缠法，不得采用夹固法。

拉线中把另缠（7）拉线地锚出土长度应大于300 mm小于650mm，即拉线衬环到地面的位置为大于300 mm小于650mm.(8）出土要求①拉线下把实际出土点与正确出土点之间的偏差不大于50mm。

②拉线地锚不得偏斜，地锚的拉线盘应与拉线垂直。

③埋没拉线下把的出土斜槽应与拉线上把成直线,不得有扛、顶现象。

4、地线与避雷线（1）地线:①农话杆路中超过2公里的直线路由部分，每500米做一次地线；②交接箱必须做地线，地阻要达到设计要求.(应小于10欧姆以下）③水泥杆的地线应从杆中孔洞中接入地下；油木杆采用外侧钉固入地，自地面上2米以上处,每隔50cm钉固一次，自2米以下处内应按25-30cm的间隔钉固。

④杆路穿越380V及以上的电力线时，对应杆档两端必须作直埋式地线.（2）避雷线：在跨越10KV以上高压线时，两侧电杆必须做避雷线.5、吊线：（1)吊线地阻要达到设计要求。

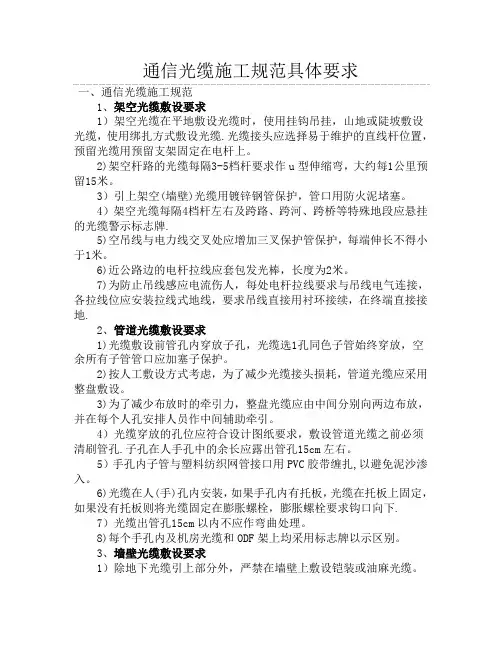

通信光缆施工规范具体要求一、通信光缆施工规范1、架空光缆敷设要求1）架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆.光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。

3）引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。

4）架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌.5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6)近公路边的电杆拉线应套包发光棒，长度为2米。

7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地.2、管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设。

3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4）光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔.子孔在人手孔中的余长应露出管孔15cm左右。

5）手孔内子管与塑料纺织网管接口用PVC胶带缠扎,以避免泥沙渗入。

6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下.7）光缆出管孔15cm以内不应作弯曲处理。

8)每个手孔内及机房光缆和ODF架上均采用标志牌以示区别。

3、墙壁光缆敷设要求1）除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。

3)吊线程式采用7/2。

2、7/2.6，支撑间距为8~10米，终端固定与第一只中间支撑间距应不大于5米。

4）吊线在墙壁上水平或垂直敷设时，其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规范》。

通信光缆施工规范目录XX公司网络通信光缆施工规范 (3)一、通信光缆施工规范架空光缆敷设要求 (3)二、通信光缆施工规范管道光缆敷设要求 (4)三、通信光缆施工规范墙壁光缆敷设要求 (5)四、通信光缆施工规范局内光缆敷设要求 (6)五、通信光缆施工规范光缆成端 (7)六、光缆敷设光衰验收标准： (8)七、光缆施工步骤 (10)工程施工方案 (12)光缆敷设 (12)XX公司网络通信光缆施工规范近年来通信光缆施工及维护技术得到了广泛的提高，特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决，以下为通信光缆施工规范详细说明:一、通信光缆施工规范架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。

3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。

4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6)近公路边的电杆拉线应套包发光棒，长度为2米。

7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。

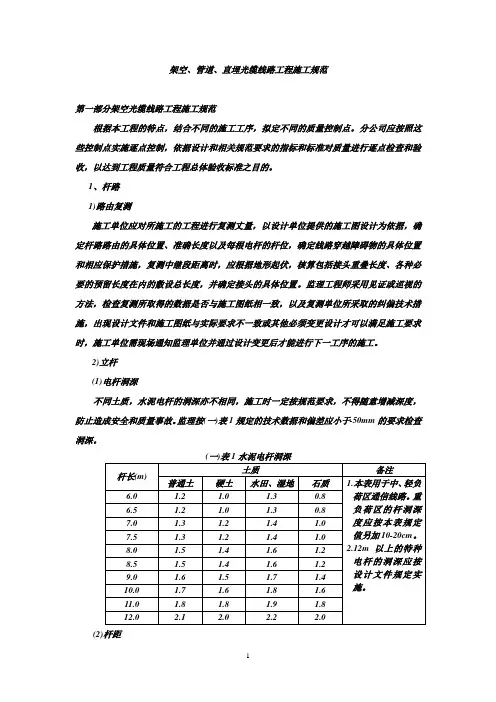

架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。

分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。

1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。

监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

2)立杆(1)电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。

监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。

(2)杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。

(3)电杆的垂直度利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。

水泥电杆杆路的角杆向线路转角点内移100～150mm。

因地形限制而不能内移或装撑木的角杆可不内移。

终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。

水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。

杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。

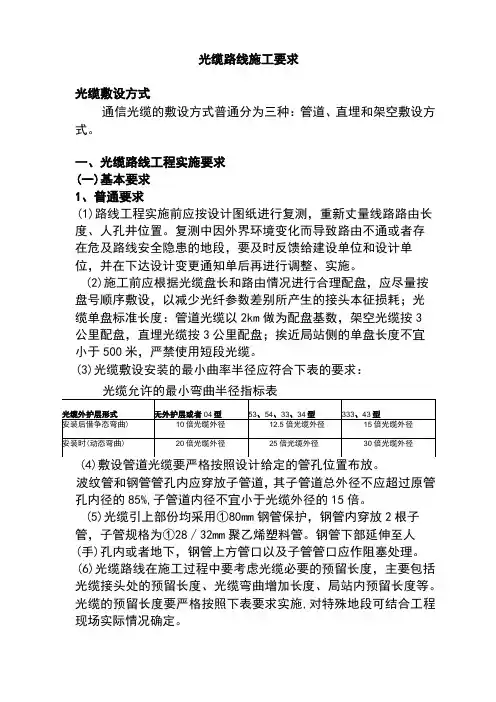

光缆路线施工要求光缆敷设方式通信光缆的敷设方式普通分为三种：管道、直埋和架空敷设方式。

一、光缆路线工程实施要求(一)基本要求1、普通要求(1)路线工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。

复测中因外界环境变化而导致路由不通或者存在危及路线安全隐患的地段，要及时反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。

(2)施工前应根据光缆盘长和路由情况进行合理配盘，应尽量按盘号顺序敷设，以减少光纤参数差别所产生的接头本征损耗；光缆单盘标准长度：管道光缆以2km做为配盘基数，架空光缆按3公里配盘，直埋光缆按3公里配盘；挨近局站侧的单盘长度不宜小于500米，严禁使用短段光缆。

(3)光缆敷设安装的最小曲率半径应符合下表的要求：波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%,子管道内径不宜小于光缆外径的15倍。

(5)光缆引上部份均采用①80mm钢管保护，钢管内穿放2根子管，子管规格为①28∕32mm聚乙烯塑料管。

钢管下部延伸至人(手)孔内或者地下，钢管上方管口以及子管管口应作阻塞处理。

(6)光缆路线在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。

光缆的预留长度要严格按照下表要求实施,对特殊地段可结合工程现场实际情况确定。

XX 局为A 端，XX 中继站为B 端。

（二）架空光缆路线安装要求3杆路建造安装要求 （1）电杆的规格及选用架空杆路全程采用油木电杆，电杆稍径@14-20厘米。

杆路建造标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。

光缆距地面的高度达不到要求时，可采取增加电杆高度的方式，当电杆高度为12米以下时（不含12米）采用单接杆方式，当电杆高度为12米以上时采用品接杆方式。

接杆时电杆锯出断面及刨平面需用沥青作防腐处理，接杆下节杆稍径不得小于上节杆稍径，单接杆时下节杆稍径不小于上节杆根径的四分之三。

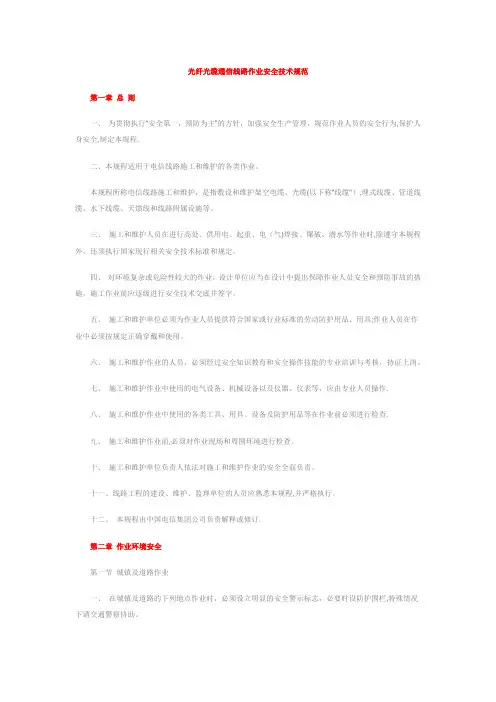

光纤光缆通信线路作业安全技术规范第一章总则一、为贯彻执行“安全第一，预防为主”的方针，加强安全生产管理，规范作业人员的安全行为,保护人身安全,制定本规程.二、本规程适用于电信线路施工和维护的各类作业。

本规程所称电信线路施工和维护，是指敷设和维护架空电缆、光缆(以下称“线缆"）,埋式线缆、管道线缆、水下线缆、天馈线和线路附属设施等。

三、施工和维护人员在进行高处、供用电、起重、电（气)焊接、爆破、潜水等作业时,除遵守本规程外，还须执行国家现行相关安全技术标准和规定。

四、对环境复杂或危险性较大的作业，设计单位应当在设计中提出保障作业人员安全和预防事故的措施，施工作业前应逐级进行安全技术交底并签字。

五、施工和维护单位必须为作业人员提供符合国家或行业标准的劳动防护用品、用具;作业人员在作业中必须按规定正确穿戴和使用。

六、施工和维护作业的人员，必须经过安全知识教育和安全操作技能的专业培训与考核，持证上岗。

七、施工和维护作业中使用的电气设备、机械设备以及仪器、仪表等，应由专业人员操作.八、施工和维护作业中使用的各类工具、用具、设备及防护用品等在作业前必须进行检查.九、施工和维护作业前,必须对作业现场和周围环境进行检查。

十、施工和维护单位负责人依法对施工和维护作业的安全全面负责。

十一、线路工程的建设、维护、监理单位的人员应熟悉本规程,并严格执行。

十二、本规程由中国电信集团公司负责解释或修订.第二章作业环境安全第一节城镇及道路作业一、在城镇及道路的下列地点作业时，必须设立明显的安全警示标志，必要时设防护围栏,特殊情况下请交通警察协助。

（一) 街巷拐角、道路转弯处。

（二）有碍行人或车辆通行处。

（三) 需要车辆临时停止通行处。

(四)挖掘的坑、洞、沟处。

(五）架空线缆接续处。

(六)已揭开盖的人(手)孔处等。

二、在城镇道路上进行测量作业时，应动作迅速，分段丈量。

三、携带较长的测量器材和设备时,应防止触碰行人、车辆；手持标杆杆尖应向下;肩扛标杆杆尖应向上;传递标杆严禁抛、掷。

电力通信光纤铺设要求
1、光缆规程参数①与高压线最小距离:根据国际电力安全法规(NESS)中235条款，具体规范为:
与35kV高压线最小距离为:1.0m;
与110kV高压线最小距离为:2.0m;
与220kV高压线最小距离为:3.0m。

②相线与光缆最小距离(SD)
SD=E/15
其中:SD(英寸)最小距离E:相导线与大之间的电压(kV)
③交叉跨越最小垂直距离
距铁路轨项:7.0m;
距通讯线:0.6m;
距市区马路:5.5m;
1-10kV电力线:2.0m;
距一般道路:5.0m;
35-110kV电力线:3.0m;
距屋顶:0.6m;
154-220kV电力线:4.0;
距树枝:2.0m;
距供电线接户线:0.6m;
距河流(船帆顶):1.0m;
距霓虹灯及铁架:1.6m。

2 、安装位置确定原则
①确保输电线路安全运行;
②安装位置的感应电场强度应小于12kV/m;
③避免与电力线发生鞭击;
④距地面及障碍物有足够的安全距离;
⑤架设及维修方便。

电力系统通信光缆安装工艺规范1范围本标准规定了光缆线路安装应遵循的基本原则，明确了电力特种光缆（OPGW、ADSS和OPPC光缆）、普通架空光缆、管道光缆和直埋光缆的安装工艺要求。

本标准适用于国家电网公司系统新建、扩建和改建的光缆线路工程，以及利用电力杆路、管道资源敷设的非电力系统光缆线路工程。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2900.1 电工术语基本术语GB 50233 110～500 kV架空送电线路施工及验收规范DL 409 电业安全工作规程（电力线路部分）DL/T 788 全介质自承式光缆DL/T 832 光纤复合架空地线DL/T 5344 电力光纤通信工程验收规范DL/T 5404 电力系统同步数字系列（SDH）光缆通信工程设计技术规定YD/T 5043 长途通信光缆塑料管道工程验收规范YD 5103 通信管道工程施工及验收技术规范YD/T 5121 长途通信光缆线路工程验收规范Q/GDW 543 电力光纤到户施工及验收规范3术语、定义和缩略语3.1术语和定义GB/T 2900.1、DL/T 788、DL/T 832、Q/GDW 543中界定的以及下列术语和定义适用于本文件。

3.1.1普通架空光缆Ordinary overhead optical fiber cable利用电力杆路资源通过吊线形式进行敷设的光缆。

3.1.2光纤复合架空相线Optical fiber composition phase conductor（OPPC）OPPC是一种具有传统架空相线和通信能力双重功能的特种光缆。

3.1.3电力特种光缆Electric power special optical fiber cable有别于传统光缆的附加于电力线或加挂于电力杆塔上的光缆,包括OPGW、ADSS和OPPC光缆等。

通信光缆施工规范具体要求一、通信光缆施工规范1、架空光缆敷设要求1）架空光缆在平地敷设光缆时,使用挂钩吊挂，山地或陡坡敷设光缆,使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2）架空杆路的光缆每隔3—5档杆要求作u型伸缩弯，大约每1公里预留15米。

3)引上架空(墙壁）光缆用镀锌钢管保护，管口用防火泥堵塞。

4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6）近公路边的电杆拉线应套包发光棒,长度为2米。

7）为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

2、管道光缆敷设要求1）光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放,空余所有子管管口应加塞子保护.2)按人工敷设方式考虑,为了减少光缆接头损耗,管道光缆应采用整盘敷设。

3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4）光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右.5）手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以避免泥沙渗入.6)光缆在人(手）孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下.7）光缆出管孔15cm以内不应作弯曲处理.8）每个手孔内及机房光缆和ODF架上均采用标志牌以示区别.3、墙壁光缆敷设要求1）除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4。

5米。

3)吊线程式采用7/2。

2、7/2.6，支撑间距为8～10米，终端固定与第一只中间支撑间距应不大于5米。

4)吊线在墙壁上水平或垂直敷设时,其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规范》。

近年来通信光缆施工及维护技术得到了广泛的提高,特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决,以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1）架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆.光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2）架空杆路的光缆每隔3—5档杆要求作u型伸缩弯,大约每1公里预留15米。

3)引上架空(墙壁）光缆用镀锌钢管保护,管口用防火泥堵塞。

4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5)空吊线与电力线交叉处应增加三叉保护管保护,每端伸长不得小于1米。

6）近公路边的电杆拉线应套包发光棒，长度为2米。

7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

二、通信光缆施工规范管道光缆敷设要求1）光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2）按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设,3）为了减少布放时的牵引力,整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔.子孔在人手孔中的余长应露出管孔15cm左右.5）手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。

6)光缆在人(手）孔内安装,如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7）光缆出管孔15cm以内不应作弯曲处理。

8)每个手孔内及机房光缆和odf架上均采用塑料标志牌以示区别。

三、通信光缆施工规范墙壁光缆敷设要求1）除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2)跨越街坊或院内通道等,其缆线最低点距地面应不小于4.5米。

第1篇一、项目背景随着我国经济的快速发展，电力系统对通信传输的需求日益增长。

电力光缆作为一种新型的通信传输介质，具有传输速率高、抗干扰能力强、安全性高等优点，已被广泛应用于电力系统。

为了保证电力系统的稳定运行，提高通信传输质量，本项目将针对电力光缆施工进行详细规划。

二、施工方案1. 施工准备（1）施工人员：组织一支具备电力光缆施工经验的施工队伍，包括项目经理、施工组长、技术员、施工员等。

（2）施工材料：根据施工图纸和工程量，准备电力光缆、接头盒、光纤连接器、电缆桥架、支架、紧固件、接地材料等施工材料。

（3）施工工具：准备光纤熔接机、剥线钳、剥皮机、切割机、测距仪、光纤测试仪等施工工具。

2. 施工流程（1）现场勘查：对施工现场进行勘查，了解地形地貌、环境条件、障碍物等情况，确保施工方案的可行性。

（2）施工放样：根据施工图纸，确定光缆敷设路径，并放样标记。

（3）光缆敷设：1）光缆敷设前，对光缆进行外观检查，确保光缆无损伤。

2）根据光缆敷设路径，采用人工或机械方式敷设光缆。

3）敷设过程中，注意保护光缆，避免光缆扭曲、挤压、折断等现象。

4）光缆敷设完成后，进行光缆固定，确保光缆在支架、桥架等固定点处牢固。

（4）接头制作：1）根据光缆规格，选用相应的接头盒。

2）将光缆剥皮，进行光纤熔接。

3）对接头进行封装，确保接头处无污染、无损伤。

4）对接头进行测试，确保接头质量。

（5）光缆测试：1）使用光纤测试仪，对光缆进行全程测试，确保光缆传输质量。

2）对测试数据进行记录，便于后期维护。

3）对测试不合格的光缆进行排查，找出原因并解决。

（6）光缆接地：1）根据接地要求，选用合适的接地材料。

2）对接地材料进行加工，确保接地良好。

3）对接地材料进行安装，确保接地电阻符合要求。

（7）施工验收：1）对施工过程进行自查，确保施工质量。

2）邀请监理单位进行验收，确保工程质量。

3）对验收不合格的部分进行整改，直至合格。

3. 施工注意事项（1）施工过程中，注意保护环境，避免对周边环境造成污染。
