南方测绘全站仪测量操作步骤(五篇范例)第一篇:南方测绘全站仪测量操作步骤南方测绘全站仪测量操作步骤(NTS-312B)一,测站点测量法(精准测量,测距不宜大于350米):1,将仪器调平后按开机键出现最初界面(测量、模式、S/A、P1↓),然后按功能键(M)找到“测量程序”,按测量程序相对应的键F2键进入测量程序选择内容。
2,使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统(会出现“选择一个文件”坐标库存,当无库存坐标时可以按ENT键跳过)。
进行建站,选择“输入测站点”按F1输入点名后进入坐标编辑界面(可放弃点名编辑直接按“坐标”进入坐标编辑界面)。
然后对应相应的N、E、Z将X、Y、Z数据输入进去(当未测量高程时Z可以为0.000)其中每输入一排相应数据完后可以按方位键跳至下一行(仪器高,目标高默认可为0.000),数据输入完毕后按ENT键回到“坐标放样”选择界面;再次使用方位键选择“输入后视点”后按F2键进入,然后选择“坐标”F4键进入坐标数据编辑界面,输入相应坐标,完成后按ENT键,出现“照准后视点”、“是、否”照准;将仪器镜头内十字丝线中心照准后视棱镜中心(棱镜需事前调置好)后锁定照准方位,照准完毕后按“是”(F4键)即整个测站点设置完毕。
3,坐标放样步骤:测站点设置完毕后将自动回到“坐标放样”选择界面。
按F3键进入“输入放样点”(点名可编辑也可不编辑,直接按F4“坐标”进入坐标编辑界面),对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标,(当无高程要求时镜高可为默认值,然后继续按ENT键出现“放样参数计算”再按F4键“继续”进入放样定位)。
最后将角度dHR调置为00°00′00″后即可放样。
当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位,再按“距离”(F2键)进行测量。
当测量结果数据显示时,可调整棱镜远近(dH为正数时即相应的棱镜应靠近仪器,dH为负数时则棱镜应远离仪器),直到将dH的测距为0.000m即可完成该点坐标放样。
全站仪操作步骤及方法
以下为全站仪的基本操作步骤及方法:
1. 设置全站仪:将全站仪放在测量点上的三脚架上,并使用水平仪进行水平调节,确保全站仪水平稳定。
2. 安装测杆或测杆卡:将测杆或测杆卡安装在全站仪上,确保其安装牢固。
3. 连接电源:通过电源线连接全站仪和电源插座,然后按下电源按钮启动全站仪。
4. 进行辅助定位:在进行测量之前,通常需要进行辅助定位,以确定全站仪所在位置的坐标。
5. 进行目标点测量:选择目标点进行测量,然后通过镜头观察目标点,使用全站仪的横轴和纵轴调节,使目标点准确对准十字线。
6. 记录测量数据:在观察测定点后,按下记录按钮,全站仪将自动记录测量数据,包括水平角、垂直角和斜距等信息。
7. 移动到下一个目标点:完成一个目标点的测量后,将全站仪移动到下一个目标点,并重复步骤5和6,直到完成所有目标点的测量。
8. 数据处理和分析:将测量数据导出到计算机中进行处理和分析,使用相应的软件进行地图绘制、坐标计算等工作。
9. 整理和保养设备:在使用全站仪结束后,将其摆放在安全的地方,清洁仪器,并及时保养,包括调整仪器的水平和校准仪器等。
请注意,在操作全站仪时应遵循相关的安全操作规程,并确保仪器的正常使用和维护。
南方NTS系列全站仪使用操作方法一、仪器基本功能无棱镜测距:200米测距精度:5+3ppm单棱镜测距:5000米测距精度:1+1ppm二、参数设置1.从菜单键中设置:(1)MENU→F4下一页→F1参数设置→可以设置角度读数F1、自动开关机F2和自动补偿F3→回车确认F4(2)数据采集时相关参数MENU→F1数据采集→F1输入文件名→F4共二次→F3设置→F1测距模式→F1粗测?F2跟踪?F2测量次数→F1单次?F2连续?F3存储设置→F1自动存储坐标F2自动存储数据(是?否?)F4下一页F1数据采集设置→F1先输测点?F2先测量?2.从距离(坐标)测量模式中设置:在距离(坐标)测量模式下→F3选S/A→可以设置棱镜F1、大气改正PPM(F2)、温度F3、气压F4注:PPM值在0.14~0.2间3.从开机时设置:F1+开机:→F2仪器常数(除非专业测定,否则一般为0)4.从星键模式设置:见上述“星键模式”三、角度测量水平角:HR垂直角:V按ANG进入测角模式→可以置零、锁定、置盘→下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换四、距离测量必须检查大气改正和棱镜常数!!大气改正:一般为0.14棱镜常数:如果棱镜常数为-30mm,则在设置时输入-30mm水平距离:HD倾斜距离:SD1.静态测距:距离测量模式→模式F2→F1单次精测F1、连续精测F2→第一次设定之后,以后可直接按距离测量键2.动态测距距离测量模式→模式F2→F3连续跟踪→第一次设定之后,以后可直接按距离测量键3.无棱镜测距按下星键→F1模式→F3无合作→不用棱镜直接按距离测量键可测200米的目标。
五、建立文件名及预置数据1.文件名建立和坐标输入(删除)MENU→F3内存管理→F4下一页→F1输入坐标→F1输入文件名→F4回车→F1输入点名→F1输入坐标值(F2删除)→ESC几次直至测角模式2.文件名的修改与删除MENU→F3内存管理→F3文件维护→F2改名,F3删除六、坐标测量1.简易坐标测量(1)不输入测站点坐标时:测站点坐标自动设为上一次使用时的测站点坐标值,若不改变测站点坐标值、后视定向点的角度HR、仪器高、棱镜高→照准测点按坐标测量键即可得假坐标值;(2)输入测站点坐标时:在测角模式下输入后视定向点的角度→HR按坐标测量键→F4下一页→F3测站,输入站点坐标值→F1镜高,输入棱镜高度值→F4确认→F2仪高,输入仪器高度值→按“坐标测量键”可得坐标值(或自动测量坐标)2.数字化测量(数据采集)(1)建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件,F1输入(F2调用)文件→F4回车→输入坐标值,F1输入点名、坐标值→ESC退出→ESC(2)设站(输入测站点、后视点坐标)及检查F1数据采集→F1输入文件名→F1输入测站点(点名、编码、仪高)→F4记录→F4是→回到“数据采集”,F2输入后视点→F1输入点名、编码、镜高→F3后视→F4回车→照准后视点后按F4是→F4测量→F3坐标→F3否(检查测量的坐标值是否与后视点的坐标值一致)(3)数据采集及记录F3测量→F1输入点名、编码、镜高→F3测量→F3坐标→(自动记录)→继续F3(或F4同前,即仪高、属性不变)采集下一个点七、坐标放样1.无建站放样测距模式→F4下一页→F2放样→F1平距→输入平距F1→F4回车→按测距键→显示相关数据2.需建站放样(1)建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件,F1输入(F2调用)文件→F4回车→输入坐标值,F1输入点名、坐标值→ESC退出→ESC(2)按放样键S.O→F1输入文件名(F2调用,F3跳过) →F4回车→F1输入测站点→F1输入点名→F4是→F1输入仪高→F4回车,返回放样模式→F2输入后视点→F1输入点名→F4是→照准后视点无误后,F4是,返回放样模式→F3输入放样点名→F3输入坐标→F1输入XYZ、镜高→F4二次→转动仪器使dHR为0,制动→F2距离→移动棱镜使dD也为0→F4换点放样八、其它测量功能按MENU→F2测量程序→F1悬高测量,F2对边测量,F3为Z坐标,F4下一页为F1面积测量1.悬高测量按MENU→F2测量程序→F1悬高测量→F1输入镜高→F1测量,显示平距HD→F4设置,当仰(俯)望远镜对准目标时,可直接显示悬高VD2.对边测量(仪器设置在0点)(1)连续式:按MENU→F2测量程序→F2对边测量→F4回车→F2连续(A-B,B-C)→瞄准1点,F1测量,显示01平距HD→F4设置→瞄准2点,F1测量,显示02平距HD→F4设置,显示对边12平距dHD→F4下点,瞄准3点→F1测量,显示03平距HD→F4设置,显示对边23平距。
全站仪的使用步骤详细全站仪是一种用于测量建筑物、道路和地形的先进定位设备。
它结合了全球定位系统(GPS)和激光测距仪的功能,能够提供高精度的测量结果。
本文将介绍全站仪的使用步骤,以帮助您正确地操作全站仪进行测量。
步骤一:设置全站仪在使用全站仪之前,您需要先设置设备。
1.打开全站仪电源开关,等待设备启动。
2.确保设备处于水平状态。
使用调平器或放置设备在平稳的表面上,调整设备的水平度。
3.根据实际需要,调整全站仪的测量模式和单位。
您可以选择水平角度、垂直角度、距离、坐标等不同的测量模式,并选择合适的单位。
步骤二:设置目标点在进行测量之前,您需要设置准确的目标点。
1.使用三脚架将全站仪放置在测量点附近。
确保三脚架稳定,并使用水平器调平。
2.使用全站仪的十字准线指向测量点,然后使用全站仪上的调焦旋钮调整镜头,使目标点清晰可见。
3.如果需要,您还可以设置目标点的高度。
使用全站仪的激光测距仪功能,将激光瞄准目标点并记录高度。
步骤三:进行测量一旦设置了目标点,您可以开始进行测量了。
1.使用全站仪的测距功能,将测距仪对准目标点,并记录下测量距离。
根据需要,可以进行单次测量或连续测量。
2.使用全站仪的角度测量功能,测量目标点与全站仪之间的水平角度、垂直角度或其他需要的角度。
3.如果需要记录目标点的坐标,可以使用全站仪的坐标测量功能,记录下目标点的水平坐标和垂直坐标。
步骤四:保存和处理数据完成测量后,您可以保存测量数据,并进行数据处理。
1.将测量数据保存到全站仪的内存中或使用外部存储设备进行存储。
2.将存储的数据传输到计算机或其他设备上进行进一步的数据处理和分析。
3.使用专业的测量数据处理软件,将测量数据转换为图表、图形或其他格式,以便于分析和展示结果。
步骤五:进行校验和调整校验和调整是保证测量结果准确性的重要步骤。
1.检查测量结果的合理性。
比较不同测量数据之间的一致性,并与参考数据进行对比,确保结果的准确性。
2.如果发现数据存在偏差或误差,可以进行校正和调整。
NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考:仪器的整平与对中1、安置三脚架:首先,将三脚架打开,伸到适当高度,拧紧三个固定螺旋。
2、将仪器安置到三脚架上:将仪器小心地安置到三脚架上,松开中心连接螺旋,在架头上轻移仪器,直到锤球对准测站点标志中心,然后轻轻拧紧连接螺旋。
3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。
②旋转脚螺旋C,使圆水准器气泡居中。
4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。
再旋转脚螺旋A、B,使管水准器气泡居中。
②将仪器绕竖轴旋转90º(100g),再旋转另一个脚螺旋C,使管水准器气泡居中。
③再次旋转90º,重复①②,直至四个位置上气泡居中为止。
5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。
松开中心连接螺旋、轻移仪器,将光学对中器的中心标志对准测站点,然后拧紧连接螺旋。
在轻移仪器时不要让仪器在架头上有转动,以尽可能减少气泡的偏移。
6、最后精平仪器按第4步精确整平仪器,直到仪器旋转到任何位置时,管水准气泡始终居中为止,然后拧紧连接螺旋。
三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式,按下列操作步骤进行:2.水平角的设置1)通过锁定角度值进行设置2)通过键盘输入进行设置四、距离测量1.连续测量垂直角(V2.N次测量/单次测量当输入测量次数后,仪器就按设置的次数进行测量,并显示出距离平均值。
当输入测量次数为1,因为是单次测量,仪器不显示距离平均值。
;五、标准测量(一)设置测站点可利用内存中的坐标数据来设定或直接由键盘输入利用内存中的坐标数据来设定(利用内存中的坐标数据来设置测站点的操作步骤)(二)设置后视点通过输入点号设置后视点将后视定向角数据寄存在仪器内(三)碎部测量:即进行待测点测量,并存储数据六、对边测量对边测量模式有两个功能。
全站仪操作流程全站仪是一种用于测量地面上各种特征和地形的高精度测量仪器。
它广泛应用于土木工程、建筑工程、地质勘探和其他领域。
全站仪操作流程是使用全站仪进行测量工作时必须掌握的基本知识。
下面将介绍全站仪的操作流程,希望对大家有所帮助。
1. 准备工作。
在使用全站仪进行测量之前,首先要进行准备工作。
这包括检查全站仪的电量是否充足,准备好必要的测量配件,如三脚架、反射棱镜等。
同时,还需要选择一个平稳的测量点,并确保周围没有遮挡物。
2. 设置全站仪。
接下来是设置全站仪。
首先,将全站仪放置在三脚架上,并调整好水平。
然后,打开全站仪的电源,进行系统初始化和校准。
在校准过程中,需要保持全站仪稳定,并按照仪器显示的指引进行操作。
3. 定位和瞄准。
完成全站仪的设置后,就可以进行定位和瞄准工作了。
首先,使用全站仪的望远镜对准测量点,调整望远镜的焦距和清晰度,使目标点清晰可见。
然后,通过全站仪的控制面板进行精确定位,确保全站仪和目标点之间的水平和垂直角度准确无误。
4. 进行测量。
当全站仪设置和定位完成后,就可以进行实际的测量工作了。
通过全站仪的控制面板,可以进行水平角、垂直角和斜距的测量。
在进行测量时,需要注意保持全站仪和反射棱镜之间的稳定,避免外界干扰和误差。
5. 数据处理。
完成测量后,还需要对测量数据进行处理和分析。
通过全站仪的软件或其他相关软件,可以将测量数据导入计算机进行处理,生成测量报告和图表。
在数据处理过程中,需要注意对数据进行校正和修正,确保测量结果的准确性和可靠性。
6. 收尾工作。
最后,完成测量工作后,需要进行收尾工作。
这包括关闭全站仪的电源,清洁和保养全站仪及配件,整理和存档测量数据等工作。
同时,还需要对测量现场进行清理和整理,确保安全和整洁。
以上就是全站仪操作流程的基本步骤。
通过掌握全站仪的操作流程,可以更好地进行测量工作,提高测量的准确性和效率。
希望这些内容能够对大家有所帮助,谢谢阅读!。

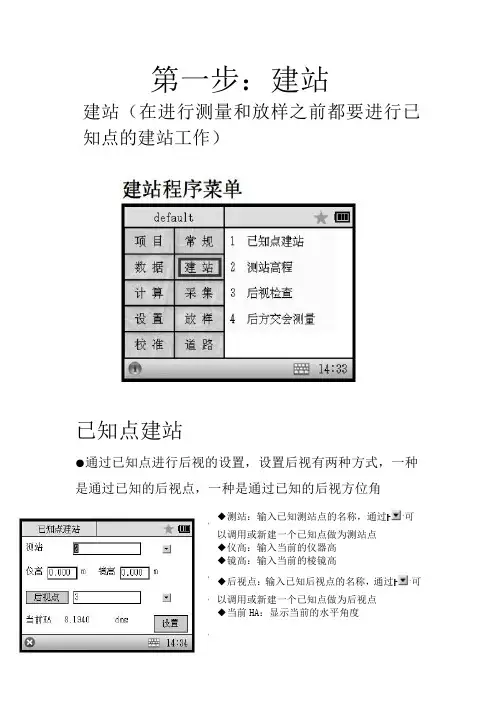

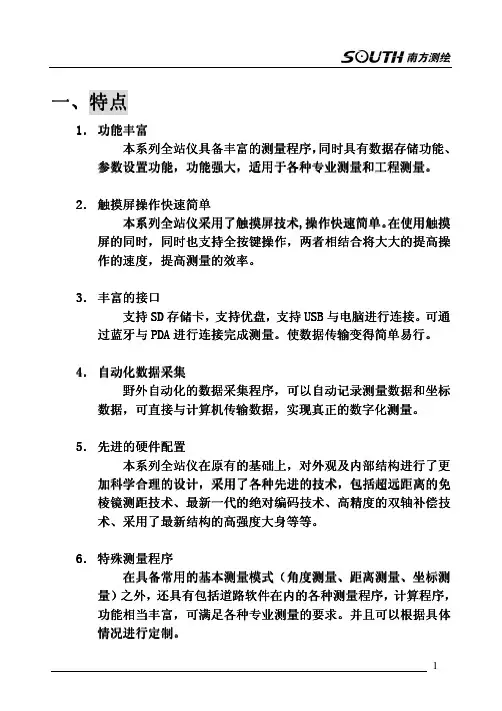

第一步:建站建站(在进行测量和放样之前都要进行已知点的建站工作)已知点建站●通过已知点进行后视的设置,设置后视有两种方式,一种是通过已知的后视点,一种是通过已知的后视方位角◆测站:输入已知测站点的名称,通过可以调用或新建一个已知点做为测站点◆仪高:输入当前的仪器高◆镜高:输入当前的棱镜高◆后视点:输入已知后视点的名称,通过可以调用或新建一个已知点做为后视点◆当前HA:显示当前的水平角度◆设置:根据当前的输入对后视角度进行设置,如果前面的输入不满足计算或设置要求,将会给出提示●通过直接输入后视角度来设置后视◆后视角:输入后视角度值测站高程●通过测量一已知高程点来得到当前测站点的高程●必需要先进行设站才能进行测站高程的设置◆高程:输入已知点高程,可以通过得到调用已知点的高程◆镜高:当前棱镜的高度◆仪高:当前仪器的高度◆VD:显示当前的垂直角◆测站高(计算):显示根据测量结果计算得到的测站高◆测站高(当前):显示当前的测站高◆[测量]:开始进行测量,并且会自动计算测站高◆[设置]:将当前的测站高设置为测量计算得出的测站高第二步:后视检查●检查当前的角度值与设站时的方位角是否一致●必需要先进行设站才能进行后视检查◆测站点名:显示测站点名◆后视点名:显示后视点的点名,如果通过输入后视角度的方式得到的点名此处将显示为空◆BS:显示设置的后视点名◆HA:显示当前的水平角◆dHA:显示BS和HA两个角度的差值◆[重置]:将当前的水平角重新设置为后视角度值数据采集在设站后,通过数据采集程序可以进行数据采集工作点测量◆HA:显示当前的水平角度◆V A:显示当前的垂直角度值◆HD:显示测量的水平距离值◆VD:显示测量的垂直距离值◆SD:显示测量的斜距◆点名:输入测量点的点名,每次保存后点名自动加1◆编码:输入或调用测量点的编码◆连线:输入一个已知点的点名,程序将把当前点与该点连线,并在图形界面中显示,每次改变编码后,将自动显示前几个相同编码的点◆镜高:显示当前的棱镜高度◆[测距]:开始进行测距◆[保存]:对上一次的测量结果进行保存,如果没有测距,则只保存当前的角度值◆[测存]:测距并保存◆{数据}:显示上一次的测量结果◆{图形}:显示当前坐标点的图形二、放样●在放样之前要进行设站1.点放样●调用一个已知点进行放样◆点名:放样点的点名◆镜高:当前的棱镜高◆:调用或者新建一个放样点◆[上点]:当前放样点的上一点,当是第一当点的时将没有变化个点的时将没有变化◆[下点]:当前放样点的下一点,当是最后一个点时将没有变化◆正确:当前值为正确值◆左转、右转:仪器水平角应该向左或者向右旋转的角度◆移近、移远:棱镜相对仪器移近或者移远的距离◆向右、向左:棱镜向左或者向右移动的距离◆挖方、填方:棱镜向上或者向下移动的距离◆HA:放样的水平角度◆HD:放样的水平距离◆Z:放样点的高程◆[存储]:存储前一次的测量值◆[测量]:进行测量◆{数据}:显示测量的结果◆{图形}:显示放样点,测站点,测量点的图形关系2. 角度距离放样●通过输入测站与待放样点间的距离、角度及高程值进行放样◆镜高:当前的棱镜高◆正确:当前值为正确值◆左转、右转:仪器水平角应向左或者向右旋转的角度◆移近、移远:棱镜相对仪器移近或者移远的距离◆向右、向左:棱镜向左或者向右移动的距离◆挖方、填方:棱镜向上或者向下移动的距离◆HA:输入放样的水平角度◆HD:输入放样的水平距离◆Z:放样点的高程◆[存储]:存储前一次的测量值◆[测量]:进行测量◆{数据}:显示测量的结果◆{图形}:显示放样点,测站点,测量点的图形关系。

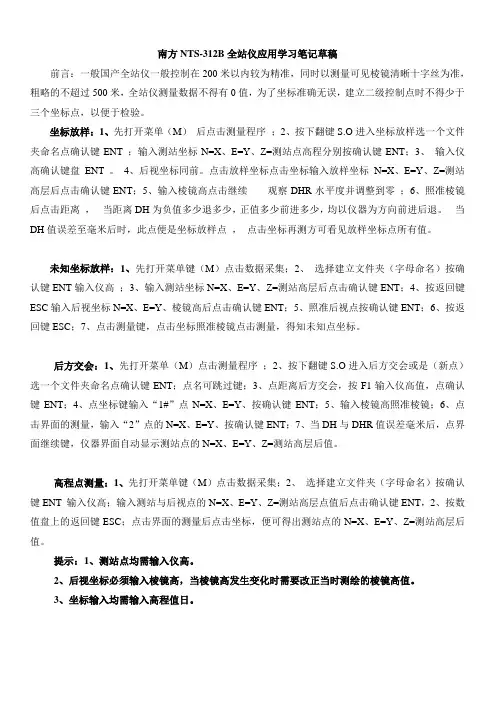

南方NTS-312B全站仪应用学习笔记草稿前言:一般国产全站仪一般控制在200米以内较为精准,同时以测量可见棱镜清晰十字丝为准,粗略的不超过500米,全站仪测量数据不得有0值,为了坐标准确无误,建立二级控制点时不得少于三个坐标点,以便于检验。
坐标放样:1、先打开菜单(M)后点击测量程序;2、按下翻键S.O进入坐标放样选一个文件夹命名点确认键ENT ;输入测站坐标N=X、E=Y、Z=测站点高程分别按确认键ENT;3、输入仪高确认键盘ENT 。
4、后视坐标同前。
点击放样坐标点击坐标输入放样坐标N=X、E=Y、Z=测站高层后点击确认键ENT;5、输入棱镜高点击继续观察DHR水平度并调整到零;6、照准棱镜后点击距离,当距离DH为负值多少退多少,正值多少前进多少,均以仪器为方向前进后退。
当DH值误差至毫米后时,此点便是坐标放样点,点击坐标再测方可看见放样坐标点所有值。
未知坐标放样:1、先打开菜单键(M)点击数据采集;2、选择建立文件夹(字母命名)按确认键ENT输入仪高;3、输入测站坐标N=X、E=Y、Z=测站高层后点击确认键ENT;4、按返回键ESC输入后视坐标N=X、E=Y、棱镜高后点击确认键ENT;5、照准后视点按确认键ENT;6、按返回键ESC;7、点击测量键,点击坐标照准棱镜点击测量,得知未知点坐标。
后方交会:1、先打开菜单(M)点击测量程序;2、按下翻键S.O进入后方交会或是(新点)选一个文件夹命名点确认键ENT;点名可跳过键;3、点距离后方交会,按F1输入仪高值,点确认键ENT;4、点坐标键输入“1#”点N=X、E=Y、按确认键ENT;5、输入棱镜高照准棱镜;6、点击界面的测量,输入“2”点的N=X、E=Y、按确认键ENT;7、当DH与DHR值误差毫米后,点界面继续键,仪器界面自动显示测站点的N=X、E=Y、Z=测站高层后值。
高程点测量:1、先打开菜单键(M)点击数据采集;2、选择建立文件夹(字母命名)按确认键ENT 输入仪高;输入测站与后视点的N=X、E=Y、Z=测站高层点值后点击确认键ENT,2、按数值盘上的返回键ESC;点击界面的测量后点击坐标,便可得出测站点的N=X、E=Y、Z=测站高层后值。
南方全站仪碎部测量、放样简易操作流程一,已知点建站测量1、新建项目仪器架设在控制点上对中整平后,开机→项目,新建项目→输入文件名→ENT。
2、输入建站坐标点中主菜单选择:数据→坐标数据,选择增加,输入点名、编码(一般不输)、N(北坐标)、E(东坐标)、Z(高程)。
依次输入建站点的坐标和后视点的坐标。
3、建站在主菜单中选择:建站→1.已知点建站,从已知点中选择建站点的编号,,再输入仪器高和镜高,再选择后视点的坐标,瞄准后视点后单击“设置”按钮完成设置。
4、点测量在主菜单中选择:采集→点测量。
输入点名及镜高等信息,瞄准测量点后点击“测距”,测量后点击保存存入该点。
也可以直接点击“测存”直接测量并保存。
二,自由设站测量1、新建项目在合适的位置架设仪器并整平,开机→项目,新建项目→输入文件名→ENT。
2、用后方交汇法测量并计算当前点的坐标在主菜单中选择:建站→4.后方交会测量→测量,在“点名”处选择第一个已知点,并瞄准这个已知点,点击“测角&测距”,点击“完成”回到上一界面。
再次点击“测量”→选点→瞄准→“测角&测距”→“完成”,完成第二个点的测量。
点击“计算”算出当前点的坐标。
点击“保存”为当前点输入测点名称后完成当前点的测量。
3、自由建站接上一界面,输入仪高、镜高,从已知点中选择上述中的第二个点(一定要保证测完第二个点后仪器仍然对准着第二个点)的编号做为后视点。
点击“设置”按钮后完成建站。
4、点测量在主菜单中选择:采集→点测量。
输入点名及镜高等信息,瞄准测量点后点击“测距”,测量后点击保存存入该点。
也可以直接点击“测存”直接测量并保存。
三,点放样1、新建项目在合适的位置架设仪器并整平,开机→项目,新建项目→输入文件名→ENT。
2、输入建站坐标点及后视坐标点中主菜单选择:数据→坐标数据,选择增加,输入点名、编码(一般不输)、N(北坐标)、E(东坐标)、Z(高程)。
依次输入建站点的坐标和后视点的坐标及放榜点的坐标。
南方全站仪碎部测量、放样简易操作流程
一,已知点建站测量
1、新建项目
仪器架设在控制点上对中整平后,开机→项目,新建项目→输入文件名→ENT。
2、输入建站坐标点
中主菜单选择:数据→坐标数据,选择增加,输入点名、编码(一般不输)、N(北坐标)、E(东坐标)、Z(高程)。
依次输入建站点的坐标和后视点的坐标。
3、建站
在主菜单中选择:建站→1.已知点建站,从已知点中选择建站点的编号,,再输入仪器高和镜高,再选择后视点的坐标,瞄准后视点后单击“设置”按钮完成设置。
4、点测量
在主菜单中选择:采集→点测量。
输入点名及镜高等信息,瞄准测量点后点击“测距”,测量后点击保存存入该点。
也可以直接点击“测存”直接测量并保存。
二,自由设站测量
1、新建项目
在合适的位置架设仪器并整平,开机→项目,新建项目→输入文件名→ENT。
2、用后方交汇法测量并计算当前点的坐标
在主菜单中选择:建站→4.后方交会测量→测量,在“点名”处选择第一个已知点,并瞄准这个已知点,点击“测角&测距”,点击“完成”回到上一界面。
再次点击“测量”→选点→瞄准→“测角&测距”→“完成”,完成第二个点的测量。
点击“计算”算出当前点的坐标。
点击“保存”为当前点输入测点名称后完成当前点的测量。
3、自由建站
接上一界面,输入仪高、镜高,从已知点中选择上述中的第二个点(一定要保证测完第二个点后仪器仍然对准着第二个点)的编号做为后视点。
点击“设置”按钮后完成建站。
4、点测量
在主菜单中选择:采集→点测量。
输入点名及镜高等信息,瞄准测量点后点击“测距”,测量后点击保存存入该点。
也可以直接点击“测存”直接测量并保存。
三,点放样
1、新建项目
在合适的位置架设仪器并整平,开机→项目,新建项目→输入文件名→ENT。
2、输入建站坐标点及后视坐标点
中主菜单选择:数据→坐标数据,选择增加,输入点名、编码(一般不输)、N(北坐标)、E(东坐标)、Z(高程)。
依次输入建站点的坐标和后视点的坐标及放榜点的坐标。
3、建站
在主菜单中选择:建站→1.已知点建站,从已知点中选择建站点的编号,,再输入仪器高和镜高,再选择后视点的坐标,瞄准后视点后单击“设置”按钮完成设置。
4、点放样
在主菜单中选择:放样→1.点放样。
从列表中选择需要放样的点。
根据仪器提示将角度旋转为0.0000DMS,根据仪器所指角度及HD所提示距离将棱镜放置在相应位置上,点击“测量”,再根据测后屏幕提示移远或移近棱镜。
直到提示正确为止。
