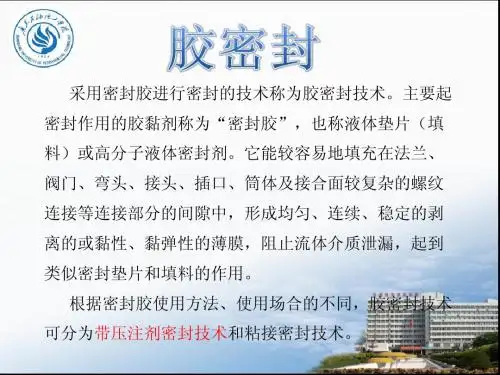

第四组 胶密封

拓展项目3 拓展项目
为最低-70℃使用橡胶制品的生产选择材料 为最低 ℃
异戊橡胶
由异戊二烯合成的一种橡胶,最接近天然橡胶,而耐水性,电绝缘性超过天然橡 胶。全名为顺-1，4-聚异戊二烯橡胶。由异戊二烯制得的高顺式 (顺-1，4含量为92%～97%)合成橡胶，因其结构和性能与天然橡胶近似， 故又称合成天然橡胶。它是一种综合性能很好的通用合成橡胶，主要用 于轮胎生产，除航空和重型轮胎外，均可代替天然橡胶。但它的生胶强度、 粘着性、加工性能以及硫化胶的抗 撕裂强度、耐疲劳性等均稍低于天然橡 胶。
应用
1、轮胎：用量在于35%—50%与丁苯合用 2、压出制品 3、鞋底 4、胶布 5、其他：油漆、漆布、腻子
瞬式-1,4-聚丁二烯橡胶的图片 聚丁二烯橡胶的图片 瞬式
甲基苯基乙烯基硅橡胶
结构式
CH3 Si CH3 O Si O CH3 Si CH x y CH2 z O
结构
它是在乙烯基硅橡胶的分子链中引入二苯基硅氧烷链节（或 甲基苯基硅氧烷链节）而制成的。这是通过引入大体积的苯 基来破坏二甲基硅氧烷结构的规整性，降低聚合物的结晶温 度和玻璃化温度。
H C H2C C CH2 n H
结构
聚丁二烯橡胶额玻璃化温度主要取决于分子中乙烯基的含量，顺 式-1,4-聚丁二烯橡胶的Tg为-105℃，分子中碳碳单键较易旋转， 尤其是双键旁的单键在双键的影响下更易内旋转，因而链柔性较 好，顺式结晶的熔点为1℃，结晶能力不强，自补强能力较小。分 子结构较规整，主链上无取代基，分子间作用力小，分子中有大 量可内旋转的C-C键分子相当柔顺。
聚氟乙烯 (PVF) 性能
白色粉末状部分结晶性聚合物。熔点190-200℃，分解温度210℃以上 ，长期使用温度-100~150℃。PVF是氟乙烯均聚物，分子量6万～18万 。是氟塑料中含氟量最低、比重最小、价格也最便宜的一种。由于分 解温度接近于加工温度，不宜用热塑性成型方法加工，大多加工成薄 膜和涂料。 PVF膜稍重于聚氯乙烯薄膜，具有一般含氟树脂的特性，并以独特的 耐候性著称。正常室外气候条件下使用期可达25年以上的材料。收缩 小而稳定。密度1.39g/cm，软化点约200℃。 聚氟乙烯涂料也具有良好的耐候件，对化学药品只有良好的抗腐蚀性 ，但不耐浓盐酸、浓硫酸、硝酸和氨水。

3.3 橡胶密封件的使用维修3.3.1 橡胶密封件概述表3-9为常用橡胶密封件的类型和适用条件。

表3-9 橡胶密封件的类型及适用条件3.3.2 常用往复密封件的选型与应用在静密封场合，主要是O形圈；在动密封场合，各种动密封件名目繁多。

动密封件按其功用可分为旋转密封件和往复密封件。

特别是往复密封件品种多。

1 往复密封件的分类往复密封件按功用可分为防尘圈、轴用密封圈、孔用密封圈。

往复密封件按结构可分为唇形密封件、组合密封件。

唇形密封件按结构又可分为蕾形圈、T形圈、Y形圈及其派生产品、整体式活塞密封(气动)、自动补偿薄型紧凑密封PZ(气动)等；组合密封件按结构可分为同轴组合密封件、V形组合密封件、多功能紧凑型组合密封件。

（1）防尘圈防尘圈可分为唇形防尘圈、特康组合防尘圈、佐康组合防尘圈，其中唇形防尘圈又可分为有骨架唇形防尘圈、无骨架唇形防尘圈。

1)骨架唇形防尘圈：它是利用骨架与腔体孔的过盈配合来实现防脱，防尘圈唇口与缸头端部齐平，该结构可使唇口免遭外部原因损坏，多用于工程机械、垃圾车等行走机械唇口易被损坏的场合(图3-27)。

2)无骨架唇形防尘圈：它安装在缸头前端的闭式沟槽内，设计时须将唇口稍稍凸出缸头端部，以便易于清除唇口所挡出的污物，该结构安装方便，应用最广，可用于一般工业液压、行走液压与气动(图3-25、3-28、3-29、3-30、3-31)。

3)特康组合防尘圈(聚四氟乙烯+橡胶)：它利用O形圈的弹性对已磨损的聚四氟乙烯(PTFE)唇口进行实时磨损补偿，配以不同材质O形圈后可用于高速、高温及特殊工作介质的场合(图3-26)。

4)佐康组合防尘圈(聚胺脂+橡胶)：不常用，结构同特康组合防尘圈，区别在于将聚四氟乙烯(PTFE)部分改成聚胺脂(Pu)。

它利用O形圈的弹性对已磨损的聚氨脂(Pu)唇口进行实时磨损补偿，其优点是比普通唇形防尘圈寿命更长。

(图3-26)防尘圈使用注意事项：所有防尘圈均不能承压，即不具有密封功能，它的作用仅在于防尘，它必须与其它密封件配套使用：设计时应避免防尘圈的唇口与活塞杆孔眼或扳手对边相接触而导致被割破。

www.newM
中华人 民共和 国国家标准
往复运动橡胶密封圈结构尺寸系列 第 １部分 ：单向密封橡胶密封圈
Ｒｅｃｉｐｒｏｃａｔｉｎｇｒ ｕｂｂｅｒｓ ｅａｌｓ－Ｔｙｐｅｓ，ｄｉ ｍｅｎｓｉｏｎｓａ ｎｄｔ ｏｌｅｒａｎｃｅｓ－ Ｐａ ｒｔ １ ： Ｒ ｕｂ ｂｅ ｒｓ ｅａ ｌｓ ｏ ｎ ｏ ｎｅ －ｗ ａ ｙ
第 ３ 部 分（即 ＧＢ／Ｔ １０７０８．３）：橡胶防尘密封圈。 本 标 准 自实施之日起，代替 ＧＢ／Ｔ １０７０８．１ －－１９８９ 本 标 准 的附录 Ａ是标准的附录＿ 本 标 准 由中华 人民共和国原化学工业部提出。 本 标 准 由全国橡胶 与橡胶制品标准化技 术委员会密封制 品分技术委员会归 口。 本 标 准 起草单位 ：西北橡胶塑料研究设计 院、浙江海门橡胶一厂、西安重型机械研究所。 本 标 准 上要起 草人 ：孙莉萍、曹元礼 、董成杰、苏 静 。
国家质２技术监督局 ２０００一０８一２８批准
２００１一０３一０１实施
ewMｈ－一 一弹性圈高度； .n 六 一 支撑环高度 www ４ 要求
密封沟槽用 Ｙ形圈
ＧＢ／Ｔ １０１０８．１－２０００
活塞 Ｇ，密封沟槽的密封结构型式及 Ｙ形圈见图 ｌ．尺寸和公差 见表 ｔｏ
图 １ 活 塞 Ｌ 密 封 沟 槽 的 密 封 结 构 型式及 Ｙ形圈 活塞杆 Ｌ 密封沟槽的密封结构型式及Ｙ形圈见图 ２尺寸和公差见表 ２
３艺．７ ｛３１５
一 Ｉｎ．７ ３９ 几
一
｛
一１７
｝
Ｉ｛
一
一
｝
２０ １们
２乃 一！
１竺
Ｉ６ ３ｕ
｛２１．Ｚ １！｝ ．．１
一
。：一一 ｛２６２ ２１．．１

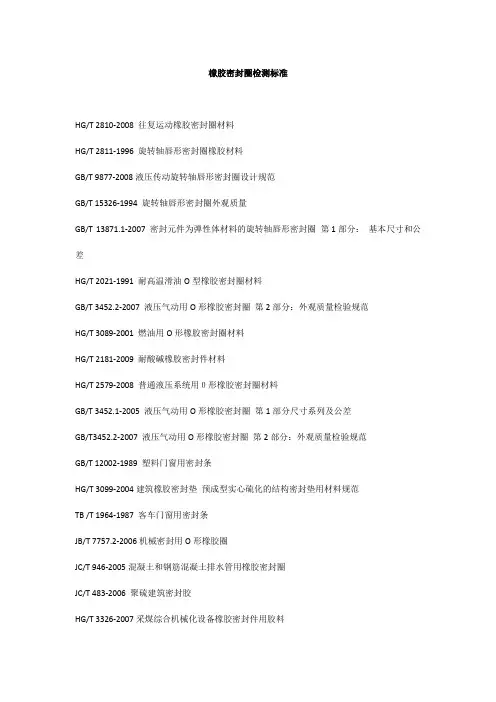

橡胶密封圈检测标准HG/T 2810-2008 往复运动橡胶密封圈材料HG/T 2811-1996 旋转轴唇形密封圈橡胶材料GB/T 9877-2008液压传动旋转轴唇形密封圈设计规范GB/T 15326-1994 旋转轴唇形密封圈外观质量GB/T 13871.1-2007 密封元件为弹性体材料的旋转轴唇形密封圈第1部分：基本尺寸和公差HG/T 2021-1991 耐高温滑油O型橡胶密封圈材料GB/T 3452.2-2007 液压气动用O形橡胶密封圈第2部分：外观质量检验规范HG/T 3089-2001 燃油用O形橡胶密封圈材料HG/T 2181-2009 耐酸碱橡胶密封件材料HG/T 2579-2008 普通液压系统用０形橡胶密封圈材料GB/T 3452.1-2005 液压气动用O形橡胶密封圈第1部分尺寸系列及公差GB/T3452.2-2007 液压气动用O形橡胶密封圈第2部分：外观质量检验规范GB/T 12002-1989 塑料门窗用密封条HG/T 3099-2004建筑橡胶密封垫预成型实心硫化的结构密封垫用材料规范TB /T 1964-1987 客车门窗用密封条JB/T 7757.2-2006机械密封用O形橡胶圈JC/T 946-2005混凝土和钢筋混凝土排水管用橡胶密封圈JC/T 483-2006 聚硫建筑密封胶HG/T 3326-2007采煤综合机械化设备橡胶密封件用胶料JC/T 748-1987（1996）预应力与自应力钢筋混凝土管用橡胶密封圈GJB 250A-1996耐液压油和燃油丁腈橡胶胶料规范GB/T 15325-1994往复运动橡胶密封圈外观质量GB/T 10708.1-2000往复运动橡胶密封圈结构尺寸系列第一部分单向密封橡胶密封圈GB/T 10708.2-2000往复运动橡胶密封圈结构尺寸系列第二部分双向密封橡胶密封圈GB/T 10708.3-2000往复运动橡胶密封圈结构尺寸第三部分橡胶防尘密封圈GB5135.11-2006自动喷水灭火系统第11部分：沟槽式管接件JC/T976-2005道桥嵌缝用密封胶GB/T 21873-2008橡胶密封件给、排水管及污水管道用接口密封圈材料规范HG2865-1997汽车液压制动橡胶皮碗HG2950-1999汽车制动气室橡胶隔膜GJB 5258-2003航空橡胶零件及型材用胶料规范附：思普泰克橡胶密封圈检测检测设备，尺寸外观自动检测效率、精度、准确率远超人工。
