超滤反渗透方案背景介绍:随着水资源的日益减少和水污染问题的加剧,解决生活用水和工业用水中的污染物问题变得尤为重要。
超滤反渗透技术作为一种高效的水处理方法,广泛应用于饮用水和工业用水领域。
本文将介绍超滤反渗透方案的原理、应用领域以及优势。
一、原理超滤反渗透技术是利用膜分离的原理将污染物与水分离的一种方法。
其主要通过两个层级的膜过滤来实现目标:超滤膜和反渗透膜。
1. 超滤膜超滤膜的孔径通常在0.01-0.1微米之间,可以有效去除水中的悬浮物、胶体、大分子有机物、微生物等。
超滤膜可以将这些污染物截留在膜表面,从而实现水的初步处理。
2. 反渗透膜超滤膜处理后的水进一步通过反渗透膜进行处理。
反渗透膜的孔径通常在0.0001微米以下,可以有效去除水中的无机盐、重金属、微量有机物等,从而得到纯净水。
二、应用领域超滤反渗透方案在多个领域得到了广泛应用。
1. 饮用水处理超滤反渗透技术可以去除水中的细菌、病毒、悬浮物、胶体等有害物质,从而得到清澈透明、口感良好的饮用水。
它广泛应用于家庭、学校、餐饮业等场所,保障人们的饮用水安全。
2. 工业用水处理超滤反渗透技术可以去除工业用水中的溶解性离子、有机物、微生物等,从而满足不同工业生产过程中对水质的要求。
例如,电子工业、化工工业、纺织工业等都需要高纯度的水源,超滤反渗透技术能够满足这些需求。
3. 海水淡化超滤反渗透技术可以应用于海水淡化领域,将海水中的盐分和杂质去除,得到可供人类使用的淡水资源。
这对于水资源匮乏地区来说具有重要意义。
三、优势超滤反渗透技术相比传统水处理方法具有如下优势:1. 高效超滤反渗透技术可以高效去除水中的污染物,能够达到较高的水处理效果。
2. 稳定性强超滤反渗透膜具有较好的稳定性,能够长期稳定运行,不易受到外界环境和水质的影响。
3. 操作简便超滤反渗透设备的操作相对简便,只需定期维护和清洗膜组件即可。
4. 适应性广超滤反渗透技术可以根据不同的水质要求进行调整和优化,适用于不同领域和不同规模的水处理需求。

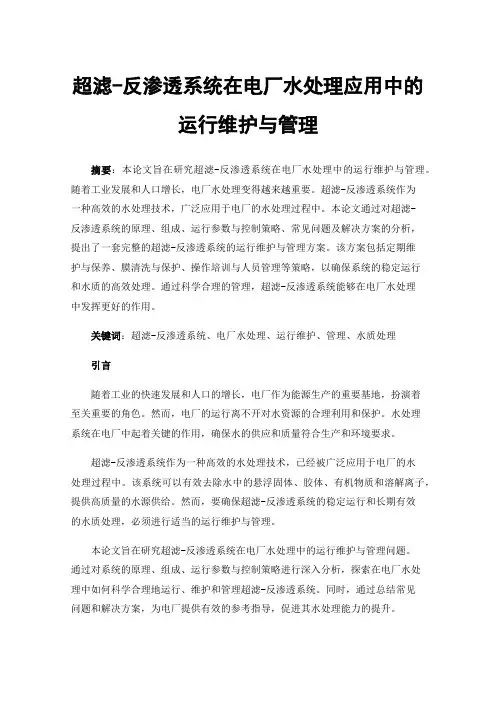

超滤-反渗透系统在电厂水处理应用中的运行维护与管理摘要:本论文旨在研究超滤-反渗透系统在电厂水处理中的运行维护与管理。
随着工业发展和人口增长,电厂水处理变得越来越重要。
超滤-反渗透系统作为一种高效的水处理技术,广泛应用于电厂的水处理过程中。
本论文通过对超滤-反渗透系统的原理、组成、运行参数与控制策略、常见问题及解决方案的分析,提出了一套完整的超滤-反渗透系统的运行维护与管理方案。
该方案包括定期维护与保养、膜清洗与保护、操作培训与人员管理等策略,以确保系统的稳定运行和水质的高效处理。
通过科学合理的管理,超滤-反渗透系统能够在电厂水处理中发挥更好的作用。
关键词:超滤-反渗透系统、电厂水处理、运行维护、管理、水质处理引言随着工业的快速发展和人口的增长,电厂作为能源生产的重要基地,扮演着至关重要的角色。
然而,电厂的运行离不开对水资源的合理利用和保护。
水处理系统在电厂中起着关键的作用,确保水的供应和质量符合生产和环境要求。
超滤-反渗透系统作为一种高效的水处理技术,已经被广泛应用于电厂的水处理过程中。
该系统可以有效去除水中的悬浮固体、胶体、有机物质和溶解离子,提供高质量的水源供给。
然而,要确保超滤-反渗透系统的稳定运行和长期有效的水质处理,必须进行适当的运行维护与管理。
本论文旨在研究超滤-反渗透系统在电厂水处理中的运行维护与管理问题。
通过对系统的原理、组成、运行参数与控制策略进行深入分析,探索在电厂水处理中如何科学合理地运行、维护和管理超滤-反渗透系统。
同时,通过总结常见问题和解决方案,为电厂提供有效的参考指导,促进其水处理能力的提升。
本论文的研究对于电厂水处理的可持续发展和环境保护具有重要意义。
通过合理运行、维护和管理超滤-反渗透系统,电厂可以降低水资源消耗、减少污染物排放,并提高水的回收和再利用率。
因此,本研究具有实践应用和推广的价值,对于电厂水处理领域的相关从业人员和决策者具有重要的参考意义。
一、超滤-反渗透系统的原理与组成超滤-反渗透系统是一种复合式水处理系统,结合了超滤和反渗透两种膜过滤技术,可以有效去除水中的悬浮颗粒、胶体、有机物质、溶解离子和微生物。

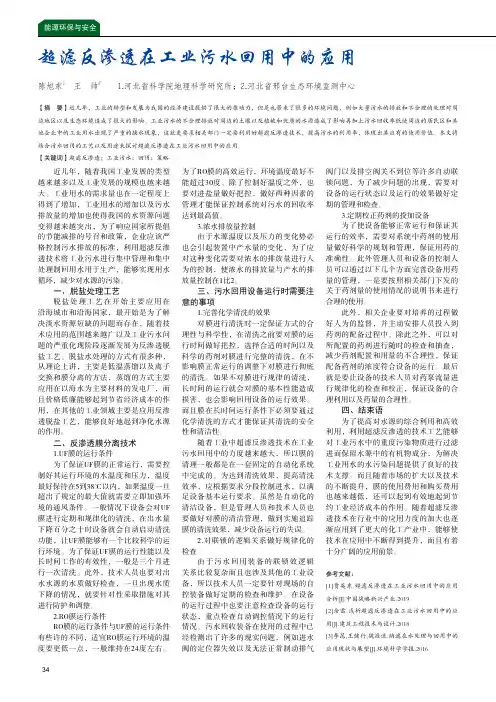

近几年,随着我国工业发展的类型越来越多以及工业发展的规模也越来越大。
工业用水的需求量也在一定程度上得到了增加,工业用水的增加以及污水排放量的增加也使得我国的水资源问题变得越来越突出,为了响应国家所提倡的节能减排的号召和政策,企业应该严格控制污水排放的标准,利用超滤反渗透技术将工业污水进行集中管理和集中处理制回用水用于生产,能够实现用水循环,减少对水源的污染。
一、脱盐处理工艺脱盐处理工艺在开始主要应用在沿海城市和沿海国家,最开始是为了解决淡水资源短缺的问题而存在,随着技术应用的范围越来越广以及工业污水问题的严重化现阶段逐渐发展为反渗透脱盐工艺。
脱盐水处理的方式有很多种,从理论上讲,主要是低温蒸馏以及离子交换和膜分离的方法,蒸馏的方式主要应用在以海水为主要材料的发电厂,而且价格低廉能够起到节省经济成本的作用,在其他的工业领域主要是应用反渗透脱盐工艺,能够良好地起到净化水源的作用。
二、反渗透膜分离技术1.UF膜的运行条件为了保证UF膜的正常运行,需要控制好其运行环境的水温度和压力,温度最好保持在5到38℃以内,如果温度一旦超出了规定的最大值就需要立即加强环境的通风条件。
一般情况下设备会对UF 膜进行定期和规律化的清洗,在出水量下降百分之十时设备就会自动启动清洗功能,让UF膜能够有一个比较科学的运行环境。
为了保证UF膜的运行性能以及长时间工作的有效性,一般是三个月进行一次清洗。
此外,技术人员也要对出水水源的水质做好检查,一旦出现水质下降的情况,就要针对性采取措施对其进行防护和调整。
2.RO膜运行条件RO膜的运行条件与UF膜的运行条件有些许的不同,适宜RO膜运行环境的温度要更低一点,一般维持在24度左右。
为了RO膜的高效运行,环境温度最好不能超过30度。
除了控制好温度之外,也要对进盐量做好把控,做好两种因素的管理才能保证控制系统对污水的回收率达到最高值。
3.浓水排放量控制由于水源温度以及压力的变化势必也会引起装置中产水量的变化,为了应对这种变化需要对浓水的排放量进行人为的控制,使浓水的排放量与产水的排放量控制在1比2。

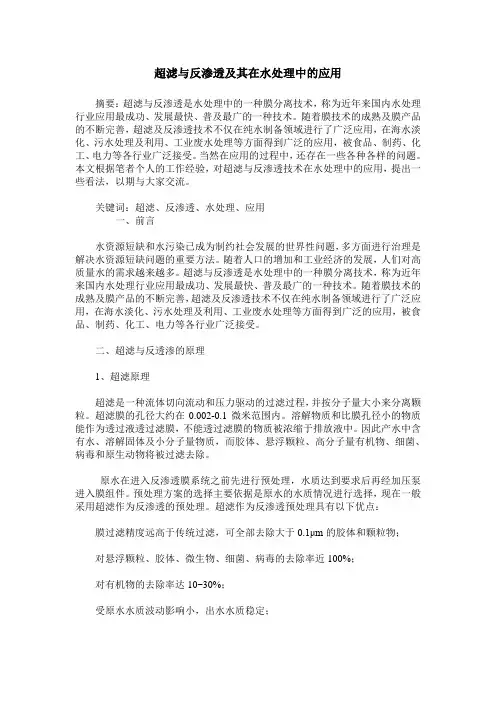

超滤与反渗透及其在水处理中的应用摘要:超滤与反渗透是水处理中的一种膜分离技术,称为近年来国内水处理行业应用最成功、发展最快、普及最广的一种技术。
随着膜技术的成熟及膜产品的不断完善,超滤及反渗透技术不仅在纯水制备领域进行了广泛应用,在海水淡化、污水处理及利用、工业废水处理等方面得到广泛的应用,被食品、制药、化工、电力等各行业广泛接受。
当然在应用的过程中,还存在一些各种各样的问题。
本文根据笔者个人的工作经验,对超滤与反渗透技术在水处理中的应用,提出一些看法,以期与大家交流。
关键词:超滤、反渗透、水处理、应用一、前言水资源短缺和水污染已成为制约社会发展的世界性问题,多方面进行治理是解决水资源短缺问题的重要方法。
随着人口的增加和工业经济的发展,人们对高质量水的需求越来越多。
超滤与反渗透是水处理中的一种膜分离技术,称为近年来国内水处理行业应用最成功、发展最快、普及最广的一种技术。
随着膜技术的成熟及膜产品的不断完善,超滤及反渗透技术不仅在纯水制备领域进行了广泛应用,在海水淡化、污水处理及利用、工业废水处理等方面得到广泛的应用,被食品、制药、化工、电力等各行业广泛接受。
二、超滤与反透渗的原理1、超滤原理超滤是一种流体切向流动和压力驱动的过滤过程,并按分子量大小来分离颗粒。
超滤膜的孔径大约在0.002-0.1微米范围内。
溶解物质和比膜孔径小的物质能作为透过液透过滤膜,不能透过滤膜的物质被浓缩于排放液中。
因此产水中含有水、溶解固体及小分子量物质,而胶体、悬浮颗粒、高分子量有机物、细菌、病毒和原生动物将被过滤去除。
原水在进入反渗透膜系统之前先进行预处理,水质达到要求后再经加压泵进入膜组件。
预处理方案的选择主要依据是原水的水质情况进行选择,现在一般采用超滤作为反渗透的预处理。
超滤作为反渗透预处理具有以下优点:膜过滤精度远高于传统过滤,可全部去除大于0.1μm的胶体和颗粒物;对悬浮颗粒、胶体、微生物、细菌、病毒的去除率近100%;对有机物的去除率达10~30%;受原水水质波动影响小,出水水质稳定;运行压力低,节能效果显著;设备占地空间小,仅为传统工艺的1/5~1/3,可全自动运行;预处理化学药剂用量小,降低污染排放。

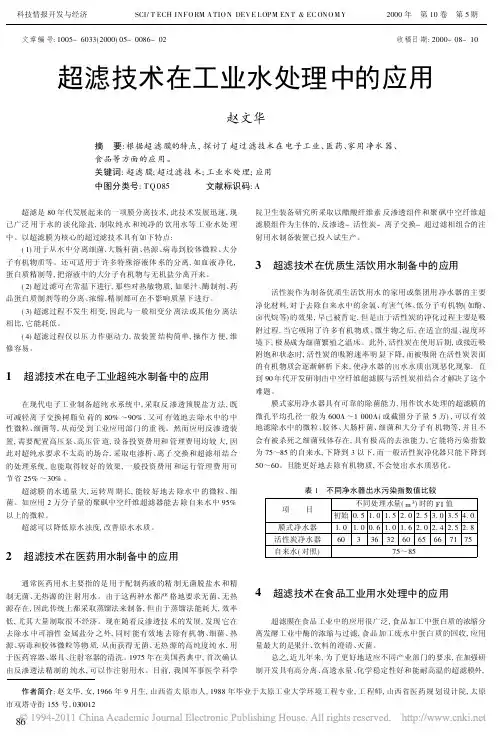

文章编号:1005-6033(2000)05-0086-02收稿日期:2000-08-10超滤技术在工业水处理中的应用赵文华摘 要:根据超滤膜的特点,探讨了超过滤技术在电子工业、医药、家用净水器、食品等方面的应用。
关键词:超滤膜;超过滤技术;工业水处理;应用中图分类号:T Q085 文献标识码:A 超滤是80年代发展起来的一项膜分离技术,此技术发展迅速,现已广泛用于水的淡化除盐,制取纯水和纯净的饮用水等工业水处理中。
以超滤膜为核心的超过滤技术具有如下特点:(1)用于从水中分离细菌、大肠杆菌、热源、病毒到胶体微粒、大分子有机物质等。
还可适用于许多特殊溶液体系的分离,如血液净化,蛋白质精制等,把溶液中的大分子有机物与无机盐分离开来。
(2)超过滤可在常温下进行,那些对热敏物质,如果汁、酶制剂、药品蛋白质制剂等的分离、浓缩、精制都可在不影响质量下进行。
(3)超滤过程不发生相变,因此与一般相变分离法或其他分离法相比,它能耗低。
(4)超滤过程仅以压力作驱动力,故装置结构简单,操作方便,维修容易。
1 超滤技术在电子工业超纯水制备中的应用在现代电子工业制备超纯水系统中,采取反渗透预脱盐方法,既可减轻离子交换树脂负荷的80%~90%,又可有效地去除水中的中性微粒、细菌等,从而受到工业应用部门的重视。
然而应用反渗透装置,需要配置高压泵、高压管道,设备投资费用和管理费用均较大,因此对超纯水要求不太高的场合,采取电渗析、离子交换和超滤相结合的处理系统,也能取得较好的效果,一般投资费用和运行管理费用可节省25%~30%。
超滤膜的水通量大,运转周期长,能较好地去除水中的微粒、细菌。
如应用2万分子量的聚砜中空纤维超滤器能去除自来水中95%以上的微粒。
超滤可以降低原水浊度,改善原水水质。
2 超滤技术在医药用水制备中的应用通常医药用水主要指的是用于配制药液的精制无菌脱盐水和精制无菌、无热源的注射用水。
由于这两种水都严格地要求无菌、无热源存在,因此传统上都采取蒸馏法来制备,但由于蒸馏法能耗大,效率低,尤其大量制取很不经济。

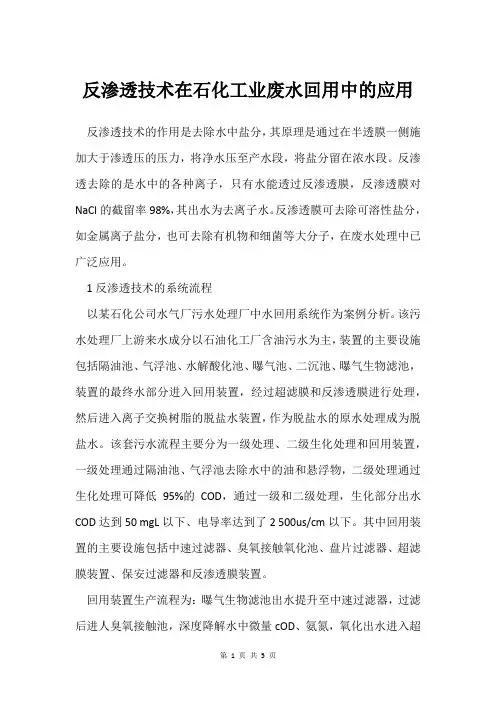

反渗透技术在石化工业废水回用中的应用反渗透技术的作用是去除水中盐分,其原理是通过在半透膜一侧施加大于渗透压的压力,将净水压至产水段,将盐分留在浓水段。
反渗透去除的是水中的各种离子,只有水能透过反渗透膜,反渗透膜对NaCl的截留率98%,其出水为去离子水。
反渗透膜可去除可溶性盐分,如金属离子盐分,也可去除有机物和细菌等大分子,在废水处理中已广泛应用。
1反渗透技术的系统流程以某石化公司水气厂污水处理厂中水回用系统作为案例分析。
该污水处理厂上游来水成分以石油化工厂含油污水为主,装置的主要设施包括隔油池、气浮池、水解酸化池、曝气池、二沉池、曝气生物滤池,装置的最终水部分进入回用装置,经过超滤膜和反渗透膜进行处理,然后进入离子交换树脂的脱盐水装置,作为脱盐水的原水处理成为脱盐水。
该套污水流程主要分为一级处理、二级生化处理和回用装置,一级处理通过隔油池、气浮池去除水中的油和悬浮物,二级处理通过生化处理可降低95%的COD,通过一级和二级处理,生化部分出水COD达到50 mgL以下、电导率达到了2 500us/cm以下。
其中回用装置的主要设施包括中速过滤器、臭氧接触氧化池、盘片过滤器、超滤膜装置、保安过滤器和反渗透膜装置。
回用装置生产流程为:曝气生物滤池出水提升至中速过滤器,过滤后进人臭氧接触池,深度降解水中微量cOD、氨氮,氧化出水进入超滤装置,阻截水中的大分子有机物、细菌等杂质,超滤出水再经高压泵提升进入反渗透膜,当出水水质电导率200斗s/cm时,经回用水泵提升至脱盐水装置。
每套反渗透膜分为2段,第1段的进水为原水,通过第1段的反渗透膜产出产水和浓水,其产水通过产水管线进入产水池,第l段的浓水进入第2段反渗透膜中,作为其原水,通过第2段反渗透膜的过滤,产出产水和浓水,产水进入产水池,浓水排入污水系统进行处理。
2反渗透技术的运行维护2.1反渗透膜堵塞原因分析:反渗透膜在运行过程中易存在堵塞的问题,原因为细菌滋生、钙、镁离子结垢。

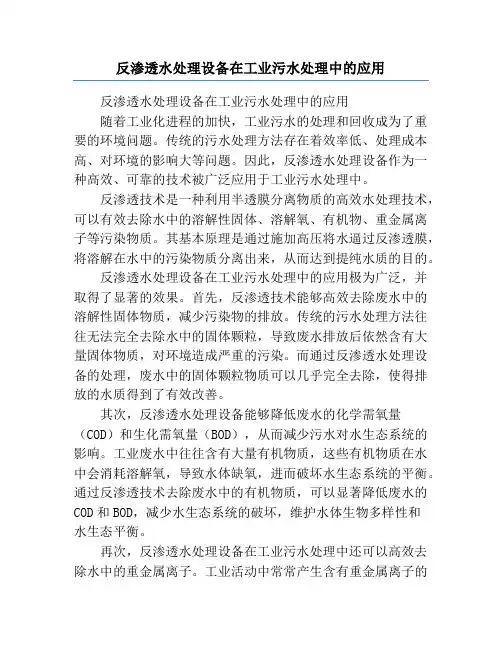

反渗透水处理设备在工业污水处理中的应用反渗透水处理设备在工业污水处理中的应用随着工业化进程的加快,工业污水的处理和回收成为了重要的环境问题。
传统的污水处理方法存在着效率低、处理成本高、对环境的影响大等问题。
因此,反渗透水处理设备作为一种高效、可靠的技术被广泛应用于工业污水处理中。
反渗透技术是一种利用半透膜分离物质的高效水处理技术,可以有效去除水中的溶解性固体、溶解氧、有机物、重金属离子等污染物质。
其基本原理是通过施加高压将水逼过反渗透膜,将溶解在水中的污染物质分离出来,从而达到提纯水质的目的。
反渗透水处理设备在工业污水处理中的应用极为广泛,并取得了显著的效果。
首先,反渗透技术能够高效去除废水中的溶解性固体物质,减少污染物的排放。
传统的污水处理方法往往无法完全去除水中的固体颗粒,导致废水排放后依然含有大量固体物质,对环境造成严重的污染。
而通过反渗透水处理设备的处理,废水中的固体颗粒物质可以几乎完全去除,使得排放的水质得到了有效改善。
其次,反渗透水处理设备能够降低废水的化学需氧量(COD)和生化需氧量(BOD),从而减少污水对水生态系统的影响。
工业废水中往往含有大量有机物质,这些有机物质在水中会消耗溶解氧,导致水体缺氧,进而破坏水生态系统的平衡。
通过反渗透技术去除废水中的有机物质,可以显著降低废水的COD和BOD,减少水生态系统的破坏,维护水体生物多样性和水生态平衡。
再次,反渗透水处理设备在工业污水处理中还可以高效去除水中的重金属离子。
工业活动中常常产生含有重金属离子的废水,这些重金属离子对于水体和生物的毒性非常大。
传统的污水处理方法如普通过滤、沉淀等往往无法彻底去除重金属离子,导致废水的排放仍然含有大量的重金属离子。
而反渗透水处理设备采用高精度的膜技术,可以高效去除废水中的重金属离子,达到排放标准要求。
值得一提的是,反渗透水处理设备还可以实现工业废水的资源化利用。
在污水处理过程中,除去水中的污染物质后得到的高纯度水可以被进一步利用。
《反渗透技术在水处理中的应用进展》篇一一、引言随着全球水资源的日益紧张和环境污染的加剧,水处理技术已成为人们关注的焦点。
反渗透技术作为一种高效、节能的水处理技术,因其独特的分离原理和良好的处理效果,在水处理领域得到了广泛应用。
本文将就反渗透技术在水处理中的应用进展进行详细介绍。
二、反渗透技术基本原理及特点反渗透技术是一种利用半透膜的选透性,通过施加外力,使水分子从高浓度溶液中分离出来的过程。
其基本原理是利用反渗透膜的孔径大小和表面化学性质,对水中的离子、分子等进行筛选,达到分离、净化、浓缩的目的。
反渗透技术的特点包括:分离效果好、节能环保、适用范围广等。
该技术能够有效去除水中的各种有害物质,如重金属离子、有机物、细菌等,使出水水质达到国家标准。
此外,反渗透技术运行过程中无需添加任何化学药剂,不会产生二次污染。
三、反渗透技术在水处理中的应用1. 饮用水处理:反渗透技术广泛应用于饮用水处理领域,能够有效去除水中的各种有害物质,如重金属离子、有机物、细菌等,使水质达到饮用水标准。
2. 工业用水处理:在工业生产过程中,反渗透技术可用于冷却水、工艺水等处理,有效去除水中的杂质和有害物质,提高工业用水的质量。
3. 海水淡化:反渗透技术在海水淡化领域发挥着重要作用。
通过该技术,可以有效去除海水中的盐分和杂质,使海水成为可供人类使用的水资源。
4. 污水处理:反渗透技术也可用于污水处理领域,通过将污水中的有害物质进行分离和浓缩,达到净化水质的目的。
四、反渗透技术在水处理中的应用进展随着科技的不断发展,反渗透技术在水处理领域的应用不断深入。
目前,国内外学者正在研究开发新型的反渗透膜材料和工艺技术,以提高反渗透技术的性能和处理效果。
此外,随着人们对水资源的重视程度不断提高,反渗透技术在水处理领域的应用范围也在不断扩大。
例如,新型的反渗透膜材料具有更高的脱盐率、更低的能耗和更长的使用寿命,使得反渗透技术在海水淡化等领域的应用更加广泛。

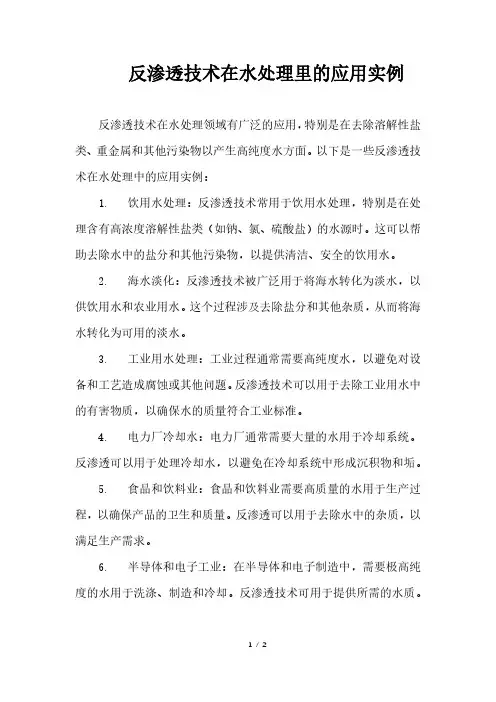

反渗透技术在水处理里的应用实例反渗透技术在水处理领域有广泛的应用,特别是在去除溶解性盐类、重金属和其他污染物以产生高纯度水方面。
以下是一些反渗透技术在水处理中的应用实例:1. 饮用水处理:反渗透技术常用于饮用水处理,特别是在处理含有高浓度溶解性盐类(如钠、氯、硫酸盐)的水源时。
这可以帮助去除水中的盐分和其他污染物,以提供清洁、安全的饮用水。
2. 海水淡化:反渗透技术被广泛用于将海水转化为淡水,以供饮用水和农业用水。
这个过程涉及去除盐分和其他杂质,从而将海水转化为可用的淡水。
3. 工业用水处理:工业过程通常需要高纯度水,以避免对设备和工艺造成腐蚀或其他问题。
反渗透技术可以用于去除工业用水中的有害物质,以确保水的质量符合工业标准。
4. 电力厂冷却水:电力厂通常需要大量的水用于冷却系统。
反渗透可以用于处理冷却水,以避免在冷却系统中形成沉积物和垢。
5. 食品和饮料业:食品和饮料业需要高质量的水用于生产过程,以确保产品的卫生和质量。
反渗透可以用于去除水中的杂质,以满足生产需求。
6. 半导体和电子工业:在半导体和电子制造中,需要极高纯度的水用于洗涤、制造和冷却。
反渗透技术可用于提供所需的水质。
7. 药品制造:制药工业需要高纯度水来制造药品和药品原料。
反渗透可用于去除水中的微生物、溶解性盐和有机化合物。
8. 石油和天然气开采:在石油和天然气开采中,水通常需要处理以去除盐分和其他污染物,以便在采油过程中使用或处置。
这些应用实例仅仅是反渗透技术在水处理领域中的一部分。
反渗透技术在去除水中的各种污染物和产生高质量水方面具有广泛的应用,对于许多行业和应用领域都至关重要。

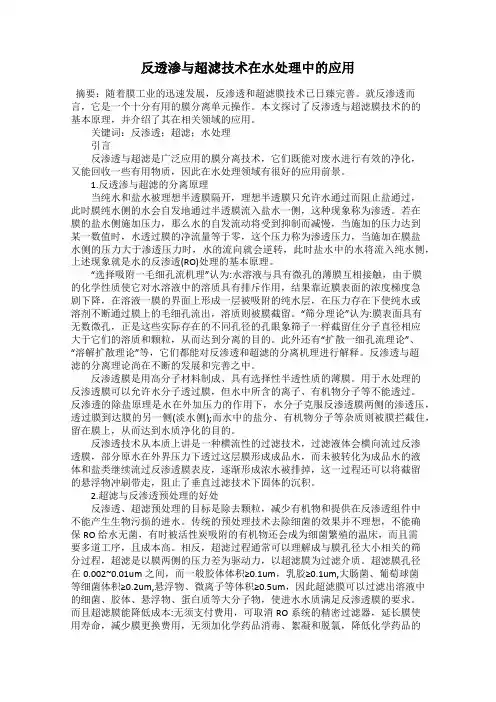

反透渗与超滤技术在水处理中的应用摘要:随着膜工业的迅速发展,反渗透和超滤膜技术已日臻完善。
就反渗透而言,它是一个十分有用的膜分离单元操作。
本文探讨了反渗透与超滤膜技术的的基本原理,并介绍了其在相关领域的应用。
关键词:反渗透;超滤;水处理引言反渗透与超滤是广泛应用的膜分离技术,它们既能对废水进行有效的净化,又能回收一些有用物质,因此在水处理领域有很好的应用前景。
1.反透渗与超滤的分离原理当纯水和盐水被理想半透膜隔开,理想半透膜只允许水通过而阻止盐通过,此时膜纯水侧的水会自发地通过半透膜流入盐水一侧,这种现象称为渗透。
若在膜的盐水侧施加压力,那么水的自发流动将受到抑制而减慢,当施加的压力达到某一数值时,水透过膜的净流量等于零,这个压力称为渗透压力,当施加在膜盐水侧的压力大于渗透压力时,水的流向就会逆转,此时盐水中的水将流入纯水侧,上述现象就是水的反渗透(RO)处理的基本原理。
“选择吸附一毛细孔流机理”认为:水溶液与具有微孔的薄膜互相接触,由于膜的化学性质使它对水溶液中的溶质具有排斥作用,结果靠近膜表面的浓度梯度急剧下降,在溶液一膜的界面上形成一层被吸附的纯水层,在压力存在下使纯水或溶剂不断通过膜上的毛细孔流出,溶质则被膜截留。
“筛分理论”认为:膜表面具有无数微孔,正是这些实际存在的不同孔径的孔眼象筛子一样截留住分子直径相应大于它们的溶质和颗粒,从而达到分离的目的。
此外还有“扩散一细孔流理论”、“溶解扩散理论”等,它们都能对反渗透和超滤的分离机理进行解释。
反渗透与超滤的分离理论尚在不断的发展和完善之中。
反渗透膜是用高分子材料制成、具有选择性半透性质的薄膜。
用于水处理的反渗透膜可以允许水分子透过膜,但水中所含的离子、有机物分子等不能透过。
反渗透的除盐原理是水在外加压力的作用下,水分子克服反渗透膜两侧的渗透压,透过膜到达膜的另一侧(淡水侧);而水中的盐分、有机物分子等杂质则被膜拦截住,留在膜上,从而达到水质净化的目的。
超滤与反渗透在工业区水厂的应用摘要:介绍了超滤与反渗透处理工艺在工业区水厂的应用,对设备选用及作用效果进行了分析。
关键词:超滤,反渗透,工业区用水
1.前言:
随着经济的发展与人口的快速增长,我国近年来水资源水质状况越来越不容乐观,淡水水量逐步减少,水中有机物含量与耗氧量偏高。
对某些水源常规的水处理技术已不能满足出水水质要求,尤其是工业用水,对某些离子含量又有特殊要求,因此需要增加预处理及深度处理工艺。
自从1948年法国学者abbe nollet首次揭示膜分离现象,到1952年美国ionics公司研制成功第一个膜渗析器,近三、四十年间,膜技术得到了突飞猛进的发展,已经发展成为一项高新技术,并广泛应用在食品、环保等领域,近年来又开始在海水淡化、给水深度处理中得到了应用。
2.超滤与反渗透技术:
超滤是一种膜过滤技术,通过膜表面的微孔结构对物质进行选择性分离。
当水在一定压力下流经膜表面时,小分子溶质透过膜(称为滤液),而大分子物质如水中的悬浮颗粒物、浊度、大分子有机物等则被截留。
这种选择性透过功能使超滤膜非常适用于那些对过滤水有严格要求的场合。
目前超滤膜材料主要有聚醚砜、聚偏氟乙烯、聚氯乙烯等,膜结构形式有中空丝、管式、卷式和平板等,膜组件的形式分为加压外置式和负压内置式两大类。
超滤技术系统简
单,出水水质稳定,易于自控,能适应由原水水质变化而造成的影响,而且与传统过滤相比,其结构紧凑,占地省,自动化程度高,药耗少。
反渗透是最精密的液体膜分离技术,它以压力为推动力,利用反渗透膜只能透过水而不能透过溶质的选择透过性,截留所有溶解性盐及分子量大于100的有机物,只允许水分子透过。
因此反渗透膜适用于各类脱盐。
一般来说,反渗透分离过程中化学因素即膜与其表面特性起主导作用。
膜材料主要为芳香族聚酰胺复合膜,其结构形式以卷式和中空纤维式为主。
与其他脱盐技术相比,反渗透技术主要有以下优点:1)分离过程不发生相变,能耗低;2)只用压力作为反渗透分离的推动力,装置操作简单,便于自控和维修;3)适用对象从有机物、无机物,病毒、细菌到微粒,范围广泛。
由于反渗透膜元件中盐水网格容易堵塞,因此原水进入反渗透以前必须经过大量的预处理,而超滤膜可去除水中极小的污染物,脱浊效果很好,这对反渗透膜来说是及其理想的。
因此超滤与反渗透结合的集成膜系统在对含盐量要求较高的场合应用效果较好。
3.超滤与反渗透在工业区水厂的应用:
3.1项目背景
宁波杭州湾大桥南端沿海某工业区内水源水具有苦咸水特征,且有机物含量、耗氧量及氯离子含量较高,造成工业园区内工厂的锅炉、冷却水等无法使用,随着越来越多的企业落户工业园区,园区外来的水无法保证供给,而园区内则有水不能用,长久以往势必
导致工厂停产,造成很大的经济损失。
经多方探讨后,园区决定改造现有水厂,在常规混凝、沉淀、过滤处理后增加一套采用膜分离的深度处理设备。
3.2设计规模与方案
本工程在目前水厂西北方向的位置建造膜处理车间,设置超滤和反渗透设备。
设计规模为超滤20000吨/日、反渗透为15000吨/日,分两期建设,一期设计规模为超滤10000吨/日、反渗透为7500吨/日,二期设计规模为超滤10000吨/日、反渗透为7500吨/日。
水厂内深度处理采用超滤+反渗透工艺,流程如下:
原水池超滤供水自清洗过滤超滤装置中间水池反渗透供水保安过滤高压泵反渗透装置清水池
3.3超滤装置选择
本项目超滤膜系统设计产水量保证值为10000m3/d。
考虑到系统的安全可靠性,设计水回收率为91.7%,15℃时,设计最大膜通量为80.0lmh,净膜通量为69.1lmh,确保在5年以上的膜元件寿命期内,产水量能满足设计的要求。
超滤膜采用标准的8寸设计,其平均孔径为0.020~0.025m,最大孔径不超过0.025m。
这样可充分保证水中尺寸大于0.025m的颗粒,如胶体、固体颗粒、病毒、细菌、隐性孢子等被完全过滤掉。
该系列超滤膜对细菌去除率>6log,对病毒去除率>4log,出水水质sdi值保证≤3。
因此保证了过滤后的出水,不含任何悬浮物,长期保持高质量,可作为反渗透等深度处理的入水。
且该超滤膜具有优异的耐化学腐蚀的性能。
因此可以
在广泛的ph值范围内进行操作,并且耐氧化,可以用来处理加氯处理后的水,以及用强氧化剂进行清洗。
超滤运行方式为全流过滤,采用8寸压力容器,在每个压力容器中,可以放入4个膜组件。
每个膜组件为1.5米长,毛细管式,膜丝内径0.8 mm,每个膜组的膜面积为40 m2。
过滤采用内置式,如上图入水(深色)进入膜丝的内腔,保持在膜的内部。
过滤后的出水收集到一个中心集水管中(浅色)。
为防治原水中有异物进入超滤膜系统,对膜造成损坏,在原水进入膜系统之前,设置了过滤精度为100µm的前置过滤器,将可能造成膜损坏的、较大的机械性杂质过滤掉。
该前置过滤器为自动清洗型过滤器,设备根据压差或定时时间,自动对过滤元件进行清洗,清洗过程排水极少,清洗过程不影响设备的正常运行。
自动清洗过滤器的滤网元件具有结构简单,过滤能力大、压损小、维护方便的特点, 而且在不停机、不停产的情况下,就可以完成排污和清洗滤网这一过程,同时保证了系统内流体的清洁度。
设计过滤流量270 m3/h.台(共2台),过滤等级100m。
成功应用全流过滤技术的关键,是将过滤、反洗、化学加强反洗三个过程合理设计,从而使最终用户获得最低的运行费用。
反冲洗进行时间很短(通常为20~60秒),我们认为反冲洗是去除膜表面沉积污垢的首选方法。
3.4反渗透装置选择
反渗透装置是系统脱盐的核心。
反渗透系统主要由反渗透供水泵、投药系统、保安过滤器、反渗透高压泵、反渗透机组、反渗透清洗装置组成。
贮存于中间水池的水经反渗透供水泵提升后,投加还原剂和阻垢剂并经过管道混合器混合,通过保安过滤器去除较大颗粒的杂质以保护反渗透膜元件;再经过反渗透高压泵升压分别送入反渗透机组单元数,反渗透出水直接进入清水池。
反渗透系统设计产水量保证值为7500m3/d。
考虑到系统的安全可靠性,设计水回收率为75.0%,15℃时,设计平均膜通量为
19.9lmh,确保在3年以上的膜元件寿命期内,产水量能够满足设计的要求。
本项目采用海德能的espa2膜组件,该膜组件为目前应用较为广泛的卷式芳香聚酰氨膜,是世界上率先推出的节能型超低压复合膜,,具有较高的脱盐率(99.5%);超低的运行压力(较常规低压复合膜的运行压力降低了25%~40%)等优点。
在反渗透系统产水的过程中,净水垂直透过反渗透膜时,原水中的盐类和其它胶体污染物因净压作用将被浓缩于膜表面,部分未透过的水流则沿膜表面平行的方向将被浓缩在膜表面的污染物带走。
反渗透装置(ro)设置2套,每套能单独运行,也可以同时运行。
ro装置各段给水及浓水进出水总管上设有连接清洗液进出的管道及阀门。
ro浓水排水装流量控制阀和流量计,以控制水的回收率。
每套反渗透膜组件采用一级二段(2:1)的排列方式。
反渗透膜组长期运行后,会受到某些难以冲洗掉的污染,如长
期的微量盐份结垢和有机物的积累而造成膜组件性能的下降,运行压力升高,所以必须用化学药品进行清洗,以恢复其正常的除盐能力。
反渗透一般每1-4个月清洗一次,每次清洗约2-5小时。
本系统设置一套清洗装置,由1台清洗水泵、1台清洗保安过滤器及1个清洗水箱组成。
反渗透的清洗采用分段清洗的方式,以达到最佳的清洗效果。
学清洗废水进入原厂区的中和系统进行处理。
其他辅助设施选用如下:1)反渗透供水泵:采用2台离心泵,设计流量210 m3/h、扬程 30米、功率30 kw。
2)保安过滤器:保安过滤器壳体材质为不锈钢304材质,精密过滤器的进水口和出水口分别装有压力表。
当进出口水压差达到设定的10psi(约0.07mpa)时,需要更换滤芯。
3)反渗透高压泵:反渗透高压泵为反渗透膜组提供足够的进水压力,维持反渗透膜的正常运行。
高压泵进出口分别设置低/高压开关。
采用2台离心泵,设计流量210 m3/h、扬程 95米、功率90 kw。
4.结束语:
该自来水厂从08年底建成至今运行效果非常稳定且满足生活饮用水卫生标准限值(gb5749-2006)。
应该说膜处理技术在该水厂得到了成功的应用。
但是膜元件寿命较短,会因为进水水质、温度等方面影响而会影响产水量,因此该技术还有待进一步研究发展。
注:文章中所涉及的公式和图表请用pdf格式打开。
