注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。
使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。
例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。
2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。
例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。
3.后继字母的确切含意，根据实际需要可以有不同的解释。
例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。
4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。
因此应把被测变量的字母与修饰字母的组合视为一体来看待。
例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。
5.分析变量的字母A，包括表未予规定的分析项目。
当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。
例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。
6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。
7.后继字母U表示多功能，用来表示代替多个功能的字母结合。
8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。
例如，PSV表示非常状态下起保护作用的压力卸放阀或切断阀。
亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE 来标识（此符号不表示专业分工，仅用来说明符号的使用）。
9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。
10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。

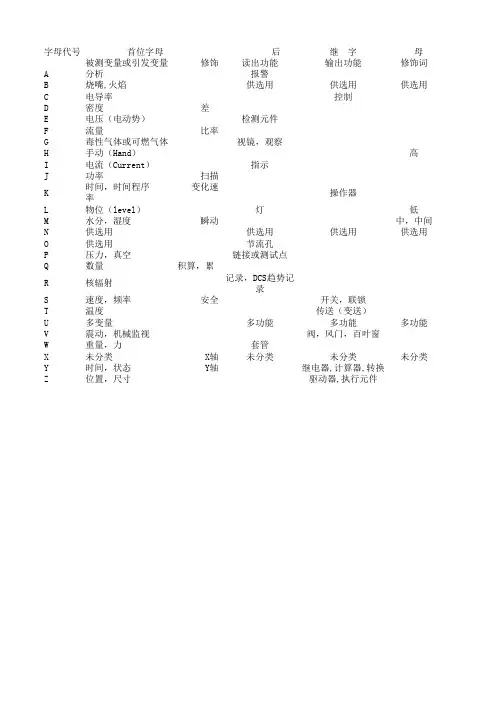

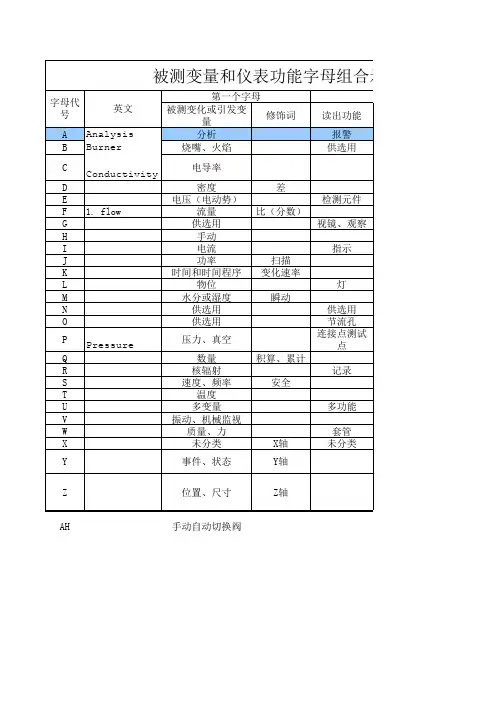

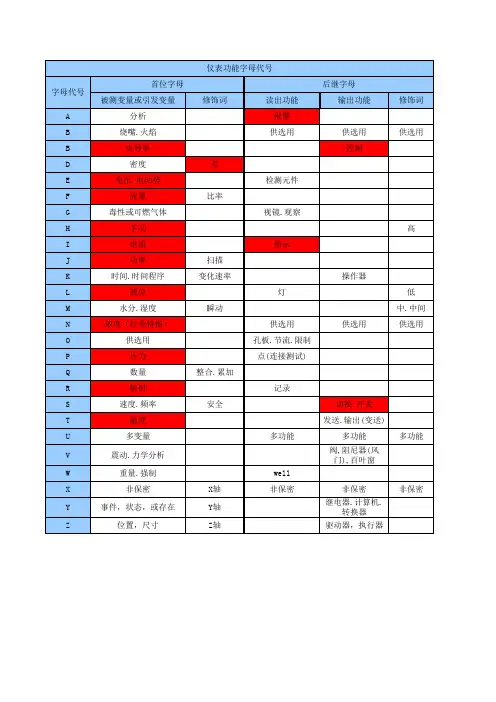

字母代号 首位字母 后 继 字 母被测变量或引发变量 修饰词读出功能输出功能修饰词A分析报警
B烧嘴,火焰供选用供选用供选用C电导率控制
D密度 差
E电压（电动势）检测元件
F流量 比率
G毒性气体或可燃气体视镜，观察
H手动（Hand）高
I电流（Current）指示
J功率 扫描
K时间，时间程序 变化速率操作器
L物位（level）灯低
M水分，湿度 瞬动中，中间N供选用供选用供选用供选用O供选用节流孔
P压力，真空链接或测试点
Q数量 积算，累计
R核辐射记录，DCS趋势记录
S速度，频率 安全开关，联锁
T温度传送（变送）
U多变量多功能多功能多功能V震动，机械监视阀，风门，百叶窗
W重量，力套管
X未分类 X轴未分类未分类未分类Y时间，状态 Y轴继电器,计算器,转换器
Z位置，尺寸驱动器,执行元件。
仪表各字母代表的意义4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算式累计）中任何一个组合在一起，则表示另外一种含义的被测变量。
例如TDI和TI分别表示温差指示和温度指示。
5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方。
写出具体的分析项目。
例如：分析二氧化碳，圆圈内标A，圆圈外标注CO26．用后继字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。
如果功能明显时，也可以不标注。
7．后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外有右上方。
8．当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开时接近全开位置，“L”表示在全关或接近全关位置。
9．后继字母“K”表示设置在控制回路内的自动－手动操作器。
例如流量控制回路的自动－手动操作器为“FK”，它区别于HC－手动操作器。
►仪表位号组成►仪表位号的表示方法在检测、控制系统中，构成一个回路的每个仪表（或元件）都应有自己的仪表位号。
仪表位号由字母代号组合和回路编号两部分组成。
仪表位号中，第一位字母表示被测变量，后继字母表示仪表的功能；回路编号可以按装置或工段（区域）进行编制，一般用三位至五位数字表示，如下例所示：TRC-101T 被测变量字母代号（温度），RC 功能字母代号（记录调节），1 工序或车间代号（可以一位，也可以用两位数字），01序号（一般用两位数字，也可用三位）LT 液位变送器LI就地显示液位计PT压力变送器PI就地压力表PS压力开关LS液位开关AE分析仪表一次元件AT分析仪表变送器FE流量孔板FT流量变送器。

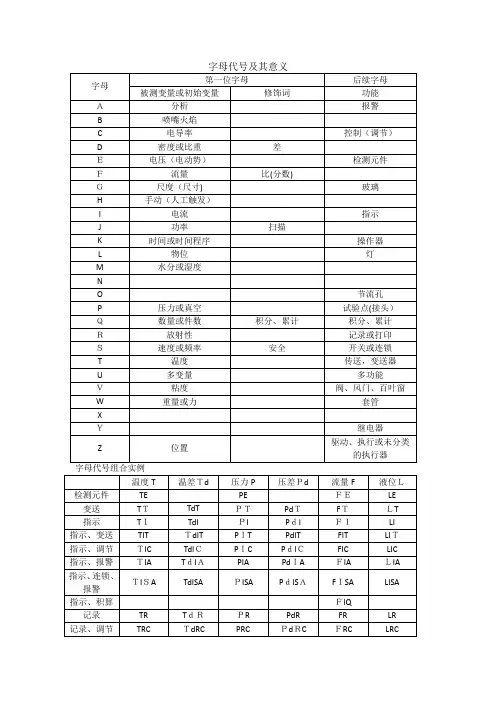

温度T温差Td压力或真空P压差Pd流量F 检测元件E TE PE FE 变送T TT TdT PT PdT FT 指示I TI TdI PI PdI FI 扫描指示JI TJI TdJI PJI PdJI FJI 扫描指示、报警JIA TJIA TdJIA PJIA PdJIA FJIA 指示、变送IT TIT TdIT PIT PdIT FIT 指示、调节IC TIC TdIC PIC PdIC FIC 指示、报警IA TIA TdIA PIA PdIA FIA 指示、联锁、报警ISA TISA TdISA PISA PdISA FISA 指示、开关IS TIS TdIS PIS PdIS FIS 指示、累积算IQ FIQ 指示、自动-手动操作IK TIK TdIK PIK PdIK FIK 指示、自动力式调节阀ICV TICV TdICV PICV PdICV FICV 记录R TR TdR PR PdR FR 扫描记录JR TJR TdJR PJR PdJR FJR 扫描记录、报警TJRA TdJRA PJRA PdJRA FJRA 记录、调节RC TRC TdRC PRC PdRC FRC 记录、报警RA TRA TdRA PRA PdRA FRA 记录、联锁、报警RSA TRSA TdRSA PRSA PdRSA FRSA 记录、开关RS TRS TdRS PRS PdRS FRS 记录、累积算RQ PdRQ调节C TC TdC PC PdC FC调节、变送CT TCT TdCT PCT PdCT FCT自动式调节阀CV TCV TdCV PCV PdCV FCV 报警A TA TdA PA PdA FA联锁、报警SA TSA TdSA PSA PdSA FSA 累积算指示QI FQI(FQ)开关S TS TdS PS PdS FS指示灯L TL TdL PL PdL FL多功能U TU TdU PU PdU FU 阀、挡板V TV TdV PV PdV FV继动器Y TY TdY PY PdY FY流量比率Ff液位或料位L分析A位置Z数量或件数QLE AE ZE QELT AT ZT QT FfI LI AI ZI QIFfJI LJI AJI ZJI QJIFfJIA LJIA AJIA ZJIA QJIAFfIT LIT AIT ZIT QITFfIC LIC AIC ZIC QICFfIA LIA AIA ZIA QIAFfISA LISA AISA ZISA QISAFfIS LIS AIS ZIS QISQIQ FfIK LIK AIK ZIK QIKLICVFfR LR AR ZR QRFfJR LJR AJR ZJR QJRFfJRA LJRA AJRA ZJRA QJRAFfRC LRC ARC ZRC QRCFfRA LRA ARA ZRA QRAFfRSA LRSA ARSA ZRSA QRSAFfRS LRS ARS ZRS QRSFfRQFfC LC AC ZC QCFfCT LCT ACT ZCT QCTFfCV LCV ACV ZCV QCVFfA LA AA ZA QAFfSA LSA ASA ZSA QSA FQI(FQ)FfS LS AS ZS QSFfL LL AL ZL QLFfU LU AU ZU QUFfV LV AV ZV QVFfY LY AY ZY QY速度或频率S多变量U SESTSISJI UJISJIA UJIASITSICSIASISASISSIKSICV USR URSJR UJRSJRA UJRASRC URCSRA URASRSA URSASRS URSSC UCSCT UCT S U S U S USS US SL UL SU UU SV UV SV UV。

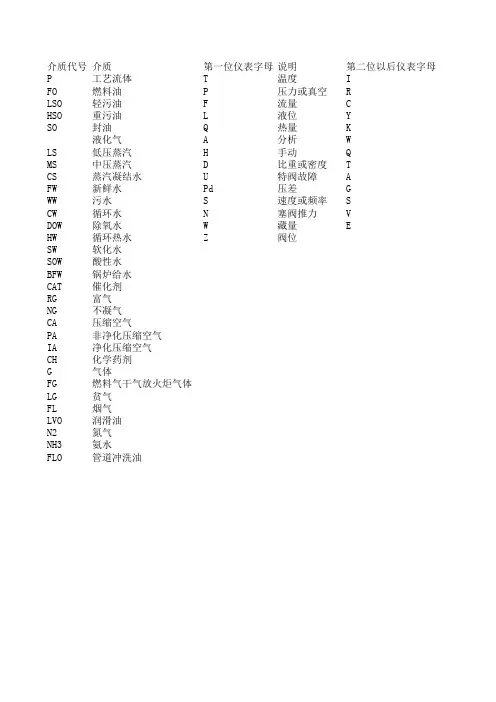

介质代号介质第一位仪表字母说明第二位以后仪表字母P工艺流体T温度I
FO燃料油P压力或真空R
LSO轻污油F流量C
HSO重污油L液位Y
SO封油Q热量K
液化气A分析W
LS低压蒸汽H手动Q
MS中压蒸汽D比重或密度T
CS蒸汽凝结水U特阀故障A
FW新鲜水Pd压差G
WW污水S速度或频率S
CW循环水N塞阀推力V
DOW除氧水W藏量E
HW循环热水Z阀位
SW软化水
SOW酸性水
BFW锅炉给水
CAT催化剂
RG富气
NG不凝气
CA压缩空气
PA非净化压缩空气
IA净化压缩空气
CH化学药剂
G气体
FG燃料气干气放火炬气体
LG贫气
FL烟气
LVO润滑油
N2氮气
NH3氨水
FLO管道冲洗油
说明设备代号设备名称指示F炉
记录T塔
调节R反应器
I/P电气转换E冷换
操作器V容器
套管P泵
积算C压缩机
变送B鼓风机
报警EJ喷射器
表SL消声器
开关SC采样冷却器调节阀或挡板CY旋风分离器元件FI过滤器
FT阻火器
S分离器
MI混合器
SB盲板
BE烟气轮机
SV安全阀
RO限流控板。
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。

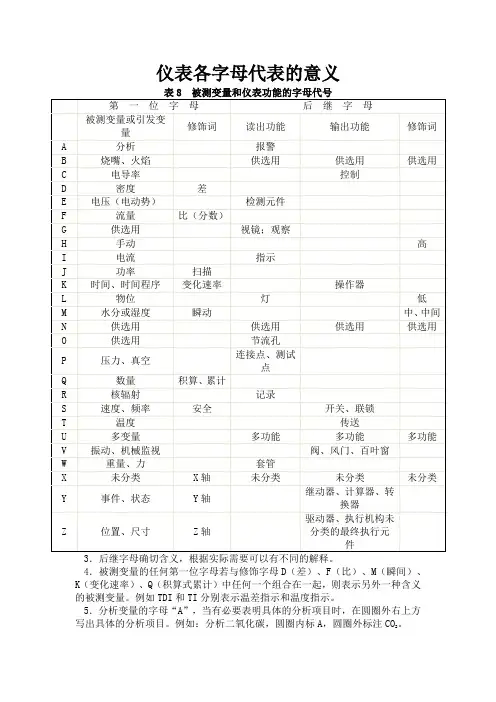

仪表各字母代表的意义
4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算式累计）中任何一个组合在一起，则表示另外一种含义的被测变量。
例如TDI和TI分别表示温差指示和温度指示。
5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方。
写出具体的分析项目。
例如：分析二氧化碳，圆圈内标A，圆圈外标注CO
2
6．用后继字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。
如果功能明显时，也可以不标注。
7．后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外有右上方。
8．当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开时接近全开位置，“L”表示在全关或接近全关位置。
9．后继字母“K”表示设置在控制回路内的自动－手动操作器。
例如流量控制回路的自动－手动操作器为“FK”，它区别于HC－手动操作器。
►仪表位号组成
►仪表位号的表示方法
在检测、控制系统中，构成一个回路的每个仪表（或元件）都应有自己的仪表位号。
仪表位号由字母代号组合和回路编号两部分组成。
仪表位号中，第一位字母表示被测变量，后继字母表示仪表的功能；回路编号可以按装置或工段（区域）进行编制，一般用三位至五位数字表示，如下例所示：
TRC-101
T 被测变量字母代号（温度），RC 功能字母代号（记录调节），1 工序或车间代号（可以一位，也可以用两位数字），01序号（一般用两位数字，也可用三位）。
仪表位号表示方法及仪表位号字母含义在检测、控制系统中，构成一个回路的每个仪表(或元件)都应有自己唯一的仪表位号。
昌晖仪表结合HG/T 20505-2014过程测量与控制仪表的功能标志及图形符号标准介绍仪表位号的表示方法及仪表位号在仪表系统图中的应用。
仪表位号由字母代号组合和回路编号两部分组成，仪表位号中，第一位字母表示被测测变量，后续字母表示仪表的功能，回路编号可以按装置或工段(区域)进行编制，一般用三位至五位数字表示。
简单仪表位号如下例所示：仪表位号分类及编号仪表位号按被测变量进行分类，即同一个装置(或工段)的相同被测变量的仪表位号中数字编号是连续的。
但允许中间有空号；不简被测变量的仪表位号不能连续编号。
如果同一个仪表回路中有两个以上具有相同功能的仪表，可用仪表位号后附加尾缀(大写英文字母)加以区别，侧如：PT-202A，PT-202B表示同一回路内的两台变送器；PV-201A，PV-201B表示同一回路内的两台调节阀。
当属于不同工段的多个检出元件共用一台显示仪表时，仪表位号只编顺序号，不表示工段号，例如多点温度巡检仪的仪表位号为TI-1， 相应的检测元件仪表位号为 TE-1-1，TE-1-2......。
当一台仪表由两个或多个回路共用时，应标注各回路的仪表位号，例如一台两通道无纸记录仪记录流量和压力时，仪表位号为FR-121/PR-131，若记录两个回路的流量时，仪表位号应为FR-101/FR-102或FR101/102。
典型的仪表位号形式示例◆典型的温差低温报警仪表位号示例：10-TDAL-*01A-1A1带控制点流程图和仪表系统图上表示方法带控制点流程图和仪表系统图上仪表位号表示方法是：字母代号填写在圆圈上半圈中，回路编号填写在圆圆圈下半圈中。
集中仪表盘面安装仪表，圆圈中有一横，如图1a所示，就地安装仪表中间没有一横。
如图1b所示。
图1a带控制点流程图和仪表系统图上仪表位号 图1b仪表盘面安装仪表图形及仪表位号仪表工根据HG/T 20505-2014《过程测量与控制仪表的功能标志及图形符号》以及仪表位号表示方法，可以绘制仪表系统图。
注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。
使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。
例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。
2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。
例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。
3.后继字母的确切含意，根据实际需要可以有不同的解释。
例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。
4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。
因此应把被测变量的字母与修饰字母的组合视为一体来看待。
例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。
5.分析变量的字母A，包括表未予规定的分析项目。
当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。
例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。
6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。
7.后继字母U表示多功能，用来表示代替多个功能的字母结合。
8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。
例如，PSV表示非常状态下起保护作用的压力卸放阀或切断阀。
亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE 来标识（此符号不表示专业分工，仅用来说明符号的使用）。
9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。
10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。
自动化仪表字母代号组合含义最强解析自动化仪表字母代号组合含义最强解析⒈介绍：本文档旨在对自动化仪表中常见的字母代号组合进行详细解析，帮助读者快速理解各种仪表的含义和功能。
下面将详细介绍各个字母代号组合的含义及其在自动化领域的应用。
⒉常见仪表字母代号组合解析：⑴ - Analog Input（模拟输入）⑵ AO - Analog Output（模拟输出）⑶ DI - Digital Input（数字输入）⑷ DO - Digital Output（数字输出）⑸ PID - Proportional-Integral-Derivative（比例-积分-微分）⑹ HMI - Human-Machine Interface（人机界面）⑺ PLC - Programmable Logic Controller（可编程逻辑控制器）⑻ SCADA - Supervisory Control And Data Acquisition（监控与数据采集）⑼ DCS - Distributed Control System（分散控制系统）⑴0 RTU - Remote Terminal Unit（远程终端单元）⑴1 IO - Input/Output（输入/输出）⑴2 IOT - Internet of Things（物联网）⑴3 OPC - OLE for Process Control（过程控制的对象与嵌入）⑴4 VFD - Variable Frequency Drive（变频器）⑴5 MES - Manufacturing Execution System（制造执行系统）⒊自动化仪表常见功能解析：⑴模拟输入（）：用于测量和监控物理量的变化，如温度、压力、液位等。
⑵模拟输出（AO）：用于控制和调节物理量的输出，如控制阀门的开度、电机的转速等。
⑶数字输入（DI）：用于接收开关信号，如传感器的状态变化、按钮的按下等。
