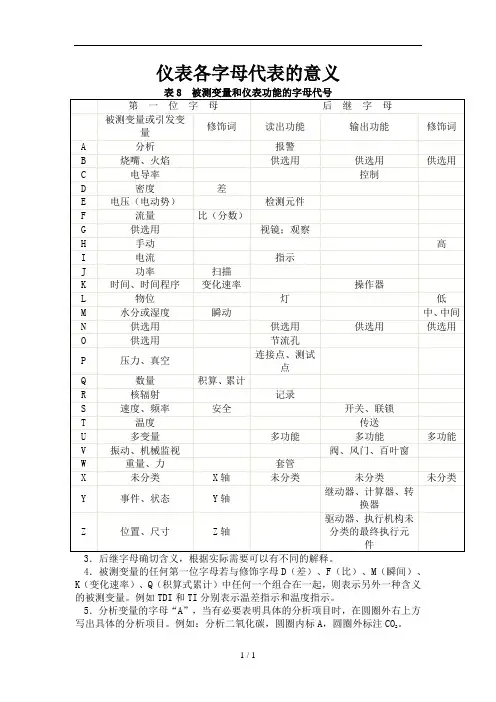

仪表各字母代表义————————————————————————————————作者：————————————————————————————————日期：仪表各字母代表的意义表8 被测变量和仪表功能的字母代号第一位字母后继字母被测变量或引发变量修饰词读出功能输出功能修饰词A 分析报警B 烧嘴、火焰供选用供选用供选用C 电导率控制D 密度差E 电压（电动势）检测元件F 流量比（分数）G 供选用视镜；观察H 手动高I 电流指示J 功率扫描K 时间、时间程序变化速率操作器L 物位灯低M 水分或湿度瞬动中、中间N 供选用供选用供选用供选用O 供选用节流孔P 压力、真空连接点、测试点Q 数量积算、累计R 核辐射记录S 速度、频率安全开关、联锁T 温度传送U 多变量多功能多功能多功能V 振动、机械监视阀、风门、百叶窗W 重量、力套管X 未分类X轴未分类未分类未分类Y 事件、状态Y轴继动器、计算器、转换器Z 位置、尺寸Z轴驱动器、执行机构未分类的最终执行元件3．后继字母确切含义，根据实际需要可以有不同的解释。
4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算式累计）中任何一个组合在一起，则表示另外一种含义的被测变量。
例如TDI和TI分别表示温差指示和温度指示。
5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方写出具体的分析项目。
例如：分析二氧化碳，圆圈内标A，圆圈外标注CO2。
6．用后继字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。
如果功能明显时，也可以不标注。
7．后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外有右上方。
8．当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开时接近全开位置，“L”表示在全关或接近全关位置。
9．后继字母“K”表示设置在控制回路内的自动－手动操作器。
自动化仪表字母代号组合含义最强解析在自动化领域，仪表扮演着至关重要的角色。
它们是我们监控和控制系统运行的关键工具，而理解这些仪表背后的字母代号和组合含义，对于正确使用和维护这些设备具有至关重要的意义。
我们来看一些常见的字母代号和它们的含义：P、I、D代表比例、积分、微分控制在自动化控制系统中，这三个字母代号经常被用来描述控制器的类型和其工作方式。
P代表比例控制，I代表积分控制，D代表微分控制。
这些控制器的作用分别是：P控制器：根据偏差的大小来调整控制输出。
偏差越大，输出也越大。
I控制器：根据偏差的存在时间来调整控制输出。
偏差存在的时间越长，输出越大。
D控制器：根据偏差的变化速度来调整控制输出。
偏差的变化速度越快，输出越大。
PID控制器：结合了P、I、D三种控制器的优点，形成一个闭环控制系统，以实现对输出信号的精确调整。
S、M代表开关型、调节型仪表S型仪表代表开关型仪表，主要用于对系统进行开关控制。
这类仪表的输出为离散的开关信号，如ON/OFF、HIGH/LOW等。
M型仪表代表调节型仪表，主要用于对系统进行连续的调节控制。
这类仪表的输出为模拟信号，可以根据输入的变化而连续变化。
在理解和使用这些字母代号时，我们需要结合具体的设备和系统需求来进行解读和应用。
我们还需要了解各种不同类型的仪表在系统中的作用和优缺点，以便在设计和维护过程中做出最佳的决策。
理解和掌握自动化仪表的字母代号和组合含义，对于工程师和技术人员来说是非常重要的。
这不仅可以帮助我们更好地理解和使用这些设备，还可以帮助我们更好地设计和维护整个自动化系统。
在当今的工业生产中，自动化仪表扮演着至关重要的角色。
它不仅提高了生产效率，也使得生产过程更加精准和可靠。
为了更好地理解和应用自动化仪表，以下是一些关于自动化仪表的基本试题。
自动化仪表是一种能够自动完成测量、显示、记录或控制任务的仪器。
它可以帮助我们快速、准确地获取和处理各种工业生产过程中的参数，如温度、压力、流量、物位等。
注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。
使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。
例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。
2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。
例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。
3.后继字母的确切含意，根据实际需要可以有不同的解释。
例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。
4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。
因此应把被测变量的字母与修饰字母的组合视为一体来看待。
例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。
5.分析变量的字母A，包括表未予规定的分析项目。
当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。
例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。
6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。
7.后继字母U表示多功能，用来表示代替多个功能的字母结合。
8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。
例如，PSV表示非常状态下起保护作用的压力卸放阀或切断阀。
亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE 来标识（此符号不表示专业分工，仅用来说明符号的使用）。
9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。
10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。
仪表各字母代表的意义
4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算式累计）中任何一个组合在一起，则表示另外一种含义的被测变量。
例如TDI和TI分别表示温差指示和温度指示。
5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方。
写出具体的分析项目。
例如：分析二氧化碳，圆圈内标A，圆圈外标注CO
2
6．用后继字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。
如果功能明显时，也可以不标注。
7．后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外有右上方。
8．当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开时接近全开位置，“L”表示在全关或接近全关位置。
9．后继字母“K”表示设置在控制回路内的自动－手动操作器。
例如流量控制回路的自动－手动操作器为“FK”，它区别于HC－手动操作器。
►仪表位号组成
►仪表位号的表示方法

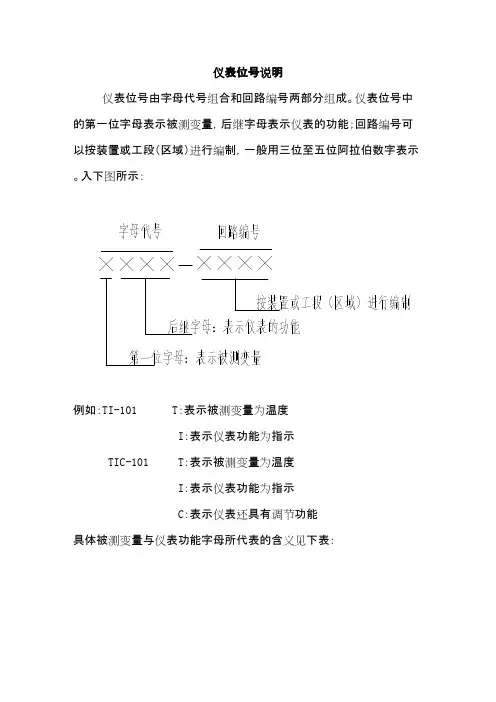

在检测、控制系统中，构成一个回路的每个仪表（或元件）都应有自己的仪表位号。
仪表位号由字母代号组合和回路编号两部分组成。
仪表位号中，第一位字母表示被测变量，后继字母表示仪表的功能；回路编号可以按装置或工段（区域）进行编制，一般用三位至五位数字表示，如下例所示：
TRC-101
T 被测变量字母代号（温度），RC 功能字母代号（记录调节），1 工序或车间代号（可以一位，也可以用两位数字），01序号（一般用两位数字，也可用三位）。

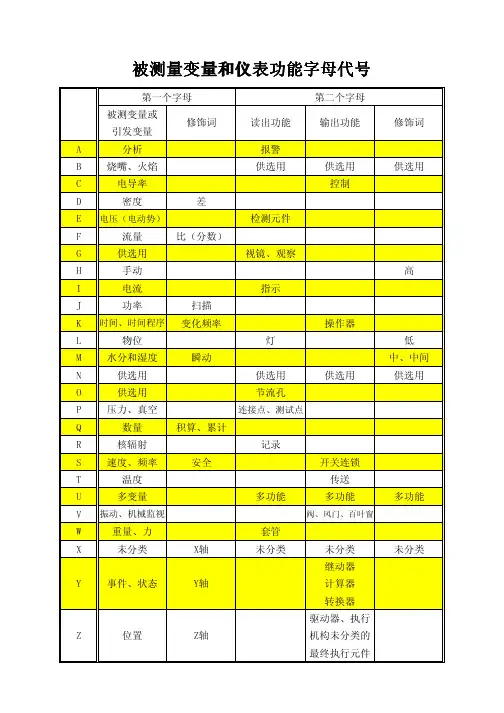

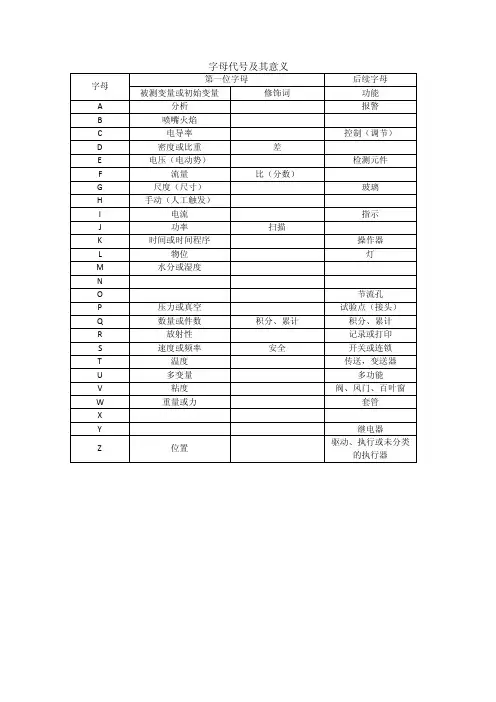

仪表字母代号表示方法第一位字母后继字母被测量变量或引发变量修饰词读出功能输出功能修饰词A分析报警B烧嘴、火焰供选用供选用供选用C电导率控制D密度差E电压（电动势）检测元件F流量比（分数）G供选用视镜；观察H手动高I电流指示J功率扫描K时间、时间程序变化速率操作器L物位灯低M水分或湿度瞬动中、低N供选用供选用供选用供选用O供选用节流孔P压力、真空连接、测量点Q数量积算、累计R核辐射记录S速度、频率安全开关、联锁T温度传送U多变量多功能多功能多功能V振动、机械监视阀、风门、百叶窗W重量，力套管X未分类X轴未分类未分类未分类Y事件、状态Y轴继动器、计算器、转换器Z位置、尺寸Z轴驱动器、执行机构未分类的最终执行元件仪表字母代号说明：(1). “供选用”指的是在个别设计中多次使用，而表中未规定含义。
(2).字母“X”未分类，即表中示规定其含义，适用于在设计中一次或有限几次使用。
(3).后继字母确切含义，根据实际需要可以有不同的解释。
(4).被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算式累计）中任何一个组合在一起，则表示另外一个含义的被测变量。
例如TD1和T1分别表示温差指示和温度指示。
(5).分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方写出具体的分析项目。
例如：分析二氧化碳，圆圈内标A，圆圈外标注CO2。
(6).用后继字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。
如果功能明显时，也可以不标注。
(7).后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外的右上方。
(8).当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开式接近全开位置，“L”表示阀在全关或接近全关位置。
(9).后继字母“K”表示设置在控制回路内的自动-手动操作器。
例如流量控制回路的自动-手动操作器为“FK”，它区别于HC—手动操作器。
自动化仪表字母代号组合含义最强解析自动化仪表字母代号组合含义最强解析⒈介绍：本文档旨在对自动化仪表中常见的字母代号组合进行详细解析，帮助读者快速理解各种仪表的含义和功能。
下面将详细介绍各个字母代号组合的含义及其在自动化领域的应用。
⒉常见仪表字母代号组合解析：⑴ - Analog Input（模拟输入）⑵ AO - Analog Output（模拟输出）⑶ DI - Digital Input（数字输入）⑷ DO - Digital Output（数字输出）⑸ PID - Proportional-Integral-Derivative（比例-积分-微分）⑹ HMI - Human-Machine Interface（人机界面）⑺ PLC - Programmable Logic Controller（可编程逻辑控制器）⑻ SCADA - Supervisory Control And Data Acquisition（监控与数据采集）⑼ DCS - Distributed Control System（分散控制系统）⑴0 RTU - Remote Terminal Unit（远程终端单元）⑴1 IO - Input/Output（输入/输出）⑴2 IOT - Internet of Things（物联网）⑴3 OPC - OLE for Process Control（过程控制的对象与嵌入）⑴4 VFD - Variable Frequency Drive（变频器）⑴5 MES - Manufacturing Execution System（制造执行系统）⒊自动化仪表常见功能解析：⑴模拟输入（）：用于测量和监控物理量的变化，如温度、压力、液位等。
⑵模拟输出（AO）：用于控制和调节物理量的输出，如控制阀门的开度、电机的转速等。
⑶数字输入（DI）：用于接收开关信号，如传感器的状态变化、按钮的按下等。
①、“供选用”的字母，指的是在个别设计中多次使用，而表中未予规定其含义。
使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含义，而作为后续字母则表示另一种含义。
例如：字母“N”作为第一位字母时，含义可为“应力”；而作为后继字母时，含义可以“示波器”。
②、“未分类”的字母X，表中未予规定其含义，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后续字母均可有任何含义。
例如：XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含义。
③、 后续字母的确切含义，根据实际需要可以有不同的解释。
例如：“I”可以是指示仪、指示、或指示的；“T”可以是变送器、变送或变送的。
④、被测变量的任何第一位字母与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含义的被测变量。
因此应把被测变量字母与修饰字母的组合视为一体看待。
例如：TDI和TI分别为温差指示和温度指示。
这些修饰字母仅在特定情况下使用。
⑤、分析变量的字母“A”，包括表中未予规定的分析项目。
当有必要表明具体的分析项目时，仪表圆圈中仍写“A”，一般在圆圈外右上方写出具体的分析项目。
例如：分析二氧化碳含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母“A”。
⑥、第一位字母的“U”表示多变量，用来表示代替多个变量的字母组合。
⑦、后续字母“U”表示多功能，用来表示代替多个功能的字母组合。
⑧、修饰字母“S”表示“安全”，仅用于紧急保护的检测仪表或检测元件及最终控制元件。
例如：“PSV”表示非常状态下起保护作用的压力泄放阀或切断阀。
亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE来标示（此符号不表示专业分工，仅用来说明符号的使用）。
⑨、后继字母“G”表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视等。

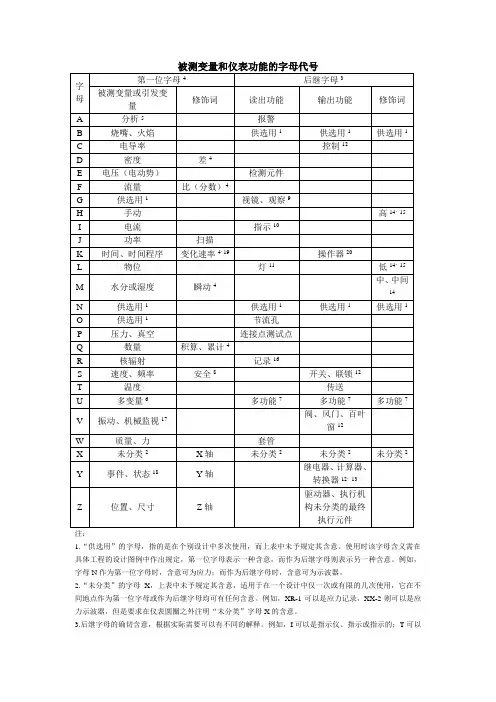

仪表字母代号表示方法被测变量和仪表功能的字母代号见表
说明：
1．“供选用”指的是在个别设计中多次使用，而表中未规定含义。
2．字母“X”未分类，即表中示规定其含义，适用于在设计中一次或有限几次使用。
3．后继字母确切含义，根据实际需要可以有不同的解释。
4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M （瞬间）、K（变化速率）、Q（积算式累计）中任何一个组合在一起，
则表示另外一个含义的被测变量。
例如TDI和TI分别表示温差指示和温度指示。
5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方写出具体的分析项目。
例如：分析二氧化碳，圆圈内标A，圆圈外标注CO2。
6．用后继字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。
如果功能明显时，也可以不标注。
7．后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外的右上方。
8．当H（高）、L（低）用来表示阀或其他开关装置的位置时“H”表示阀在全开式接近全开位置，“L”表示阀在全关或接近全关位置。
9．后继字母“K”表示设置在控制回路内的自动-手动操作器。
例如流量控制回路的自动-手动操作器为“FK”，它区别于HC—手动操作器。
注：
1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。
使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。
例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。
2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。
例如，XR-1可以是
应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。
3.后继字母的确切含意，根据实际需要可以有不同的解释。
例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。
4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q （积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。
因此应把被测变量的字母与修饰字母的组合视为一体来看待。
例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。
5.分析变量的字母A，包括表未予规定的分析项目。
当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。
例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。
6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。
7.后继字母U表示多功能，用来表示代替多个功能的字母结合。
8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。
例如，PSV 表示非常状态下起保护作用的压力卸放阀或切断阀。
亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE来标识（此符号不表示专业分工，仅用来说明符号的使用）。
9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。
10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。
它不适用于无被测量输入的标尺。
11.后继字母L表示单独设置的指示灯，用于显示正常的工作状态，它不同于表示正常状态的A报警灯。
如果L指示灯是回路的一部分，则应与第一位字母组合使用，例如表示一个时间周期终了的指示灯应标注为KQL。
如果不是回路的一部分，可单独用一个字母L标注。
例如，电动机的指示灯，若电压是被测变量，则可记为EL，若用来监视运行状态，则为YL。
未分类变量X，仅在有限场合应用。
不要用XL来表示电动机的指示灯，允许由用户定义的供选用的字母N或O来表示电动机的运行指示灯。
12.用来接通、断开、选择或切换一个或多个流路的装置可以是开关、继电器、位式控制器或控制阀。
其具体的功能则取决于应用。
用来控制流体的装置，如果不是手动操作的切断阀，则将其标注为控制阀，自力式控制阀应使用后继字母CV标注，以区别一般控制阀。
用于非流体的场合，如果它是自动的，并且在回路中是检测装置，其中用于报警、指示灯、选择或联锁的，则使用术语“开关”；而用于正常操作控制的则通常使用术语“位式控制器”。
用于非流体的场合，凡是自动的，但是在回路中不是检测装置，其动作是由开关或位式控制器带动的，则使用术语“继电器”。
13.后继字母Y表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功
能，但是如果功能明显时，也可以不加标注，例如执行机构信号线上的电磁阀就无须附加标注。
14.后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外的右上方。
H、M、L 应与被测量值相对应，而并非与仪表输出的信号值相对应。
当表示有H（高）、HH（高高）、L（低）、LL（低低）两级时，则H（高）和L（低）可以省略不在标注。
15.当H（高）、L（低）用来表示阀或其他开关装置的位置时，H表示阀在全开或接近全开位置；L表示阀在全关或接近全关位置。
16.后继字母R适用于能用任何方法进行检索的，且能以任何形式的信息长期存储。
17.第一位字母V表示振动或机械量的监视，除振动外，应将所监视的机械量在仪表圆圈外加以标注。
18. 第一位字母Y表示由事件驱动的控制或监视响应（不同于时间或时间程序驱动）。
亦可表示存在或状态。
19.修饰字母K在与第一位字母L、T或W组合时，表示测量或引发变量的变化速率。
例如变量WKIC可表示失重率控制器。
20.后继字母K表示设置在控制回路内的自动－手动操作器。
例如，流量控制回路的自动－手动控制器为FK，它区别于HC-手动操作器。

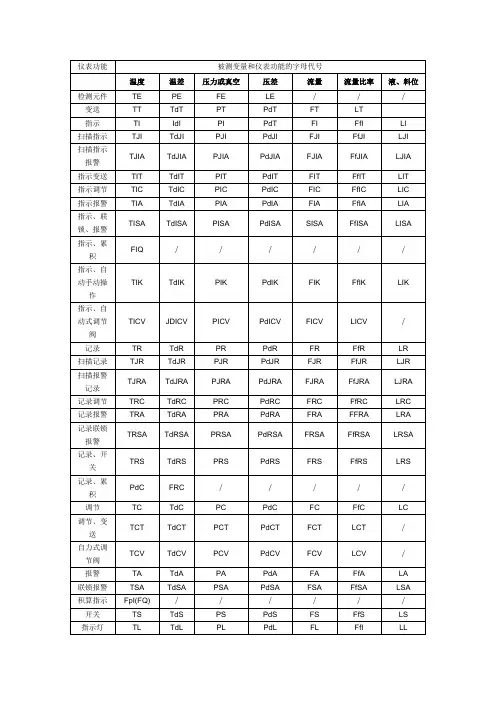

被测变量和仪表功能字母组合示例。
