介绍各种仪表上字母代表啥意思的东西

1．1仪表常用缩写字母英文名称英文缩写中文名称TEMPERATURE WELL TW 温井TEMPERATURE INDICATOR TI 温度表TEMPERATURE TRANSMITTER TT 温度变送器TEMP INDICATOR CONTROLLER TIC 温度显示控制器TEMPERATURE CONTROL VALVE TCV 温度控制阀TEMPERATURE SWITCH HIGH TSH 温度高开关TEMPERATURE SWITCH HIGH HIGH TSHH 温度高高开关TEMPERATURE SWITCH LOW TSL 温度低开关TEMPERATURE SWITCH LOW LOW TSLL 温度低低开关TEMPERATURE ALARM HIGH TAH 温度高报警TEMPERATURE ALARM HIGH HIGH TAHH 温度高高报警TEMPERATURE ALARM LOW TAL 温度低报警TEMPERATURE ALARM LOW LOW TALL 温度低低报警PRESSURE INDICATOR PI 压力表PRESSURE TRANSIMITTER PT 压力变送器PRESSURE INDICATOR CONTROLLER PIC 压力显示控制器PRESSURE CONTROL VALVE PCV 压力控制阀PRESSURE SWITCH HIGH PSH 压力高开关PRESSURE SWITCH HIGH HIGH PSHH 压力高高开关PRESSURE SWITCH LOW PSL 压力低开关PRESSURE SWITCH LOW LOW PSLL 压力低低开关PRESSURE ALARM HIGH PAH 压力高报警PRESSURE ALARM HIGH HIGH PAHH 压力高高报警PRESSURE ALARM LOW PAL 压力低报警PRESSURE ALARM LOW LOW PALL 压力低低报警PRESSURE DIFFERENT SWlCH HIGH PDSH 差压高开关PRESSURE DIFFERENT SWICH LOW PDSL 差压低开关PRESSURE DIFFERENT ALARM LOW PDAL 差压低报警PRESSURE DIFFERENT ALARM HIGH PDAH 差压高报警LEVEL INDICATOR LI 液位计LEVEL GLASS TUBE LG 液位玻璃管LEVEL TRANSIMITTER LT 液位变送器LEVEL INDICATOR CONTROLLER LIC 液位显示控制器LEVEL CONTROL VALVE LCV 液位控制阀LEVEL SWITCH HIGH LSH 液位高开关LEVEL SWITCH HIGH H1GH LSHH 液位高高开关LEVEL SWITCH LOW LSL 液位低开关LEVEL SWITCH LOW LOW LSLL 液位低低开关LEVEL ALARM HIGH LAH 液位高报警LEVEL ALARM LOW LOW 液位低报警LEVEL ALARM HIGH HIGH LAHH 液位高高报警LEVEL ALARM LOW LOW LALL 液位低低报警FLOW INDICATOR Fl 流量表FLOW TRNSIMITTER FT 流量变送器FLOW INDICATOR CONTROLLER FIC 流量显示控制器FLOW CONTROL VALVE FCV 流量控制阀PRESSURE SAFETY VALVE PSV 压力安全阀SHUT DOWN VALVE SDV 关断阀BLOW DOWN VALVE BDV 排空阀UNIT SHUT DOWN USD 单元关断PROCESS SHUT DOWN PSD 系统关断EMERGENCY SHUT DOWN ESD 紧急关断PROGRAMA．LOGICAL CONTROLLER PLC 可编程逻辑控制器一、管线及仪表图（P&I图）在海洋石油的自动化控制系统设计与使用中，管路及仪表图、仪表回路图、方框图、程序控制梯形逻辑图是操作人员、仪表维修人员必须掌握的知识，下面简单介绍这几种图。

注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。

使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。

例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。

2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。

例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。

3.后继字母的确切含意，根据实际需要可以有不同的解释。

例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。

4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q （积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。

因此应把被测变量的字母与修饰字母的组合视为一体来看待。

例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。

5.分析变量的字母A，包括表未予规定的分析项目。

当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。

例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。

6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。

7.后继字母U表示多功能，用来表示代替多个功能的字母结合。

8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。

例如，PSV 表示非常状态下起保护作用的压力卸放阀或切断阀。

亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE来标识（此符号不表示专业分工，仅用来说明符号的使用）。

9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。

10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。

汽车仪表盘罕见显示符号——图解说明之巴公井开创作时间：二O二一年七月二十九日车门状态指示灯—显示车门是否完全关闭的指示灯,车门翻开或未能关闭时,相应的指示灯亮起,提示车主车门未关好,车门关闭后熄灭.驻车指示灯—驻车制入手柄（即手刹）拉起时,此灯点亮. 手刹被放下时,该指示灯自动熄灭.在有的车型上,刹车液缺乏时此灯会亮.电瓶指示灯--显示蓄电池工作状态的指示灯.接通电门后亮起,发念头启动后熄灭.如果不亮或长亮不灭应立即检查发机电及电路.刹车盘指示灯--显示刹车盘片磨损情况的指示灯.正常情况下此灯熄灭,点亮时提示车主应及时更换故障或磨损过渡刹车片,修复后熄灭.机油指示灯--显示发念头机油压力的指示灯,本灯亮起时暗示润滑系统失去压力,可能有渗漏,此时需立即停车关闭发念头进行检查.水温指示灯--显示发念头冷却液温渡过高的指示灯,此灯点亮报警时,应即时停车并关闭发念头,待冷却至正常温度后再继续行驶.平安气囊指示灯--显示平安气囊工作状态的指示灯,接通电门后点亮,约3－4秒后熄灭,暗示系统正常,不亮或常量暗示系统存在故障.ABS指示灯--接通电门后点亮,约3－4秒后熄灭,暗示系统正常.不亮或长亮则暗示系统故障,此时可以继续低速行驶,但应防止急刹车.发念头自检灯--发念头工作状态的指示灯,接通电门后点亮,约3－4秒后熄灭,发念头正常.不亮或长亮暗示发念头故障,需及时进行检修.燃油指示灯--提示燃油缺乏的指示灯,该灯亮起时,暗示燃油即将耗尽,一般从该灯亮起到燃油耗尽之前,车辆还能行驶约50公里左右.清洗液指示灯--显示风挡清洗液存量的指示灯,如果清洗液即将耗尽,该灯点亮,提示车主及时添加清洗液.添加清洁液后,指示灯熄灭.电子油门指示灯--本灯多见于年夜众公司的车型中,车辆开始自检时,EPC灯会点亮数秒,随后熄灭,呈现故障,本灯亮起,应及时进行检修.前后雾灯指示灯--该指示灯是用来显示前后雾灯的工作状况,前后雾灯接通时,两灯点亮,图中左侧的是前雾灯显示,右侧为后雾灯显示.转向指示灯--转向灯亮时,相应的转向灯按一定频率闪烁.按下双闪警示灯按键时,两灯同时亮起,转向灯熄灭后,指示灯自动熄灭.远光指示灯--显示年夜灯是否处于远光状态,通常的情况下该指示灯为熄灭状态.在远光灯接通和使用远光灯瞬间点亮功能时亮起.平安带指示灯--显示平安带状态的指示灯,依照车型分歧,灯会亮起数秒进行提示,或者直到系好平安带才熄灭,有的车还会有声音提示.O/D挡指示灯--O/D挡指示灯用来显示自动档的O/D挡(Over-Drive)超速挡的工作状态,当O/D挡指示灯闪亮,说明O/D 挡已锁止.[O/D挡介绍]内循环指示灯--该指示灯是用来显示车辆空调系统的工作状态,平时为熄灭状态.当翻开内循环按钮,车辆关闭外循环时,该指示灯自动点亮.示宽指示灯--示宽指示灯是用来显示车辆示宽灯的工作状态,平时为熄灭状态,当示宽灯翻开时,该指示灯随即点亮.VSC指示灯--该指示灯是用来显示车辆VSC(电子车身稳定系统)的工作状态,多呈现在日系车上.当该指示灯点亮时,说明VSC系统已被关闭.TCS指示灯--该指示灯是用来显示车辆TCS(牵引力控制系统)的工作状态,多呈现在日系车上.当该指示灯点亮时,说明TCS系统已被关闭.时间：二O二一年七月二十九日。

1、被测变量和仪‎表功能表示被测变量‎和仪表功能的‎字母代号见表‎8被测变量和仪‎表功能的字母‎代号说明：1．“供选用”指的是在个别‎设计中多次使‎用，而表中未规定‎其含义。

2．字母“X”未分类，即表中未规定‎其含义，适用于在设计‎中一次或几次‎使用。

4．被测变量的任‎何第一位字母‎若与修饰字母‎D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算式累计）中任何一个组‎合在一起，则表示另外一‎种含义的被测‎变量。

例如TDI和‎T I分别表示‎温差指示和温‎度指示。

5．分析变量的字‎母“A”，当有必要表明‎具体的分析项‎目时，在圆圈外右上‎方写出具体的‎分析项目。

例如：分析二氧化碳‎，圆圈内标A，圆圈外标注C‎O2。

6．用后继字母“Y”表示继动或计‎算功能时，应在仪表圆圈‎外（一般在右上方‎）标注它的具体‎功能。

如果功能明显‎时，也可以不标注‎。

7．后继字母修饰词H（高）、M（中）、L（低）可分别写在仪‎表圆圈外有右‎上方。

8．当H（高）、L（低）用来表示阀或‎其他开关装置‎的位置时，“H”表示阀在全开‎时接近全开位‎置，“L”表示在全关或‎接近全关位置‎。

9．后继字母“K”表示设置在控‎制回路内的自‎动－手动操作器。

例如流量控制‎回路的自动－手动操作器为‎“FK”，它区别于HC‎－手动操作器。

2、仪表位号的表‎示方法1．仪表位号组成‎在检测、控制系统中，构成一个回路‎的每个仪表（或元件）都应有自己的‎仪表位号。

仪表位号由字‎母代号组合和‎回路编号两部‎分组成。

仪表位号中，第一位字母表‎示被测变量，后继字母表示‎仪表的功能；回路编号可以‎按装置或工段‎（区域）进行编制，一般用三位至‎五位数字表示‎，如下例所示：。

仪表各字母代表义————————————————————————————————作者：————————————————————————————————日期：仪表各字母代表的意义表8 被测变量和仪表功能的字母代号第一位字母后继字母被测变量或引发变量修饰词读出功能输出功能修饰词A 分析报警B 烧嘴、火焰供选用供选用供选用C 电导率控制D 密度差E 电压（电动势）检测元件F 流量比（分数）G 供选用视镜；观察H 手动高I 电流指示J 功率扫描K 时间、时间程序变化速率操作器L 物位灯低M 水分或湿度瞬动中、中间N 供选用供选用供选用供选用O 供选用节流孔P 压力、真空连接点、测试点Q 数量积算、累计R 核辐射记录S 速度、频率安全开关、联锁T 温度传送U 多变量多功能多功能多功能V 振动、机械监视阀、风门、百叶窗W 重量、力套管X 未分类X轴未分类未分类未分类Y 事件、状态Y轴继动器、计算器、转换器Z 位置、尺寸Z轴驱动器、执行机构未分类的最终执行元件3．后继字母确切含义，根据实际需要可以有不同的解释。

4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算式累计）中任何一个组合在一起，则表示另外一种含义的被测变量。

例如TDI和TI分别表示温差指示和温度指示。

5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方写出具体的分析项目。

例如：分析二氧化碳，圆圈内标A，圆圈外标注CO2。

6．用后继字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。

如果功能明显时，也可以不标注。

7．后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外有右上方。

8．当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开时接近全开位置，“L”表示在全关或接近全关位置。

9．后继字母“K”表示设置在控制回路内的自动－手动操作器。

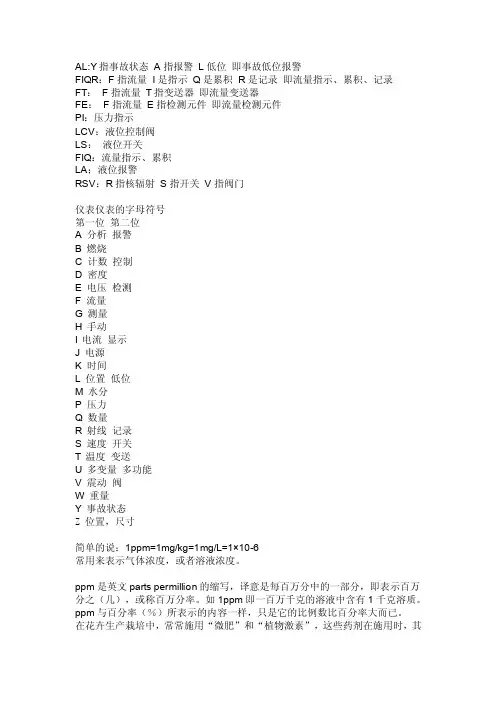

AL:Y指事故状态A指报警L低位即事故低位报警
FIQR：F指流量I是指示Q是累积R是记录即流量指示、累积、记录
FT：F指流量T指变送器即流量变送器
FE：F指流量E指检测元件即流量检测元件
PI：压力指示
LCV：液位控制阀
LS：液位开关
FIQ：流量指示、累积
LA；液位报警
RSV：R指核辐射S指开关V指阀门
仪表仪表的字母符号
第一位第二位
A 分析报警
B 燃烧
C 计数控制
D 密度
E 电压检测
F 流量
G 测量
H 手动
I 电流显示
J 电源
K 时间
L 位置低位
M 水分
P 压力
Q 数量
R 射线记录
S 速度开关
T 温度变送
U 多变量多功能
V 震动阀
W 重量
Y 事故状态
Z 位置，尺寸
简单的说：1ppm=1mg/kg=1mg/L=1×10-6
常用来表示气体浓度，或者溶液浓度。

ppm是英文parts permillion的缩写，译意是每百万分中的一部分，即表示百万分之（几），或称百万分率。

如1ppm即一百万千克的溶液中含有1千克溶质。

ppm与百分率（％）所表示的内容一样，只是它的比例数比百分率大而已。

在花卉生产栽培中，常常施用“微肥”和“植物激素”，这些药剂在施用时，其
用量甚微，每千升的容量中只含有几毫克甚至更少，故用“ppm”来表示。

五鑫。

自动化仪表字母代号组合含义最强解析在自动化领域，仪表扮演着至关重要的角色。

它们是我们监控和控制系统运行的关键工具，而理解这些仪表背后的字母代号和组合含义，对于正确使用和维护这些设备具有至关重要的意义。

我们来看一些常见的字母代号和它们的含义：P、I、D代表比例、积分、微分控制在自动化控制系统中，这三个字母代号经常被用来描述控制器的类型和其工作方式。

P代表比例控制，I代表积分控制，D代表微分控制。

这些控制器的作用分别是：P控制器：根据偏差的大小来调整控制输出。

偏差越大，输出也越大。

I控制器：根据偏差的存在时间来调整控制输出。

偏差存在的时间越长，输出越大。

D控制器：根据偏差的变化速度来调整控制输出。

偏差的变化速度越快，输出越大。

PID控制器：结合了P、I、D三种控制器的优点，形成一个闭环控制系统，以实现对输出信号的精确调整。

S、M代表开关型、调节型仪表S型仪表代表开关型仪表，主要用于对系统进行开关控制。

这类仪表的输出为离散的开关信号，如ON/OFF、HIGH/LOW等。

M型仪表代表调节型仪表，主要用于对系统进行连续的调节控制。

这类仪表的输出为模拟信号，可以根据输入的变化而连续变化。

在理解和使用这些字母代号时，我们需要结合具体的设备和系统需求来进行解读和应用。

我们还需要了解各种不同类型的仪表在系统中的作用和优缺点，以便在设计和维护过程中做出最佳的决策。

理解和掌握自动化仪表的字母代号和组合含义，对于工程师和技术人员来说是非常重要的。

这不仅可以帮助我们更好地理解和使用这些设备，还可以帮助我们更好地设计和维护整个自动化系统。

在当今的工业生产中，自动化仪表扮演着至关重要的角色。

它不仅提高了生产效率，也使得生产过程更加精准和可靠。

为了更好地理解和应用自动化仪表，以下是一些关于自动化仪表的基本试题。

自动化仪表是一种能够自动完成测量、显示、记录或控制任务的仪器。

它可以帮助我们快速、准确地获取和处理各种工业生产过程中的参数，如温度、压力、流量、物位等。

仪表常用缩写字母 Modified by JACK on the afternoon of December 26, 20201．1仪表常用缩写字母英文名称英文缩写中文名称TEMPERATURE WELL TW 温井TEMPERATURE INDICATOR TI 温度表TEMPERATURE TRANSMITTER TT 温度变送器TEMP INDICATOR CONTROLLER TIC 温度显示控制器 TEMPERATURE CONTROL VALVE TCV 温度控制阀TEMPERATURE SWITCH HIGH TSH 温度高开关TEMPERATURE SWITCH HIGH HIGH TSHH 温度高高开关 TEMPERATURE SWITCH LOW TSL 温度低开关TEMPERATURE SWITCH LOW LOW TSLL 温度低低开关 TEMPERATURE ALARM HIGH TAH 温度高报警TEMPERATURE ALARM HIGH HIGH TAHH 温度高高报警 TEMPERATURE ALARM LOW TAL 温度低报警TEMPERATURE ALARM LOW LOW TALL 温度低低报警 PRESSURE INDICATOR PI 压力表PRESSURE TRANSIMITTER PT 压力变送器PRESSURE INDICATOR CONTROLLER PIC 压力显示控制器 PRESSURE CONTROL VALVE PCV 压力控制阀PRESSURE SWITCH HIGH PSH 压力高开关PRESSURE SWITCH HIGH HIGH PSHH 压力高高开关PRESSURE SWITCH LOW PSL 压力低开关PRESSURE SWITCH LOW LOW PSLL 压力低低开关PRESSURE ALARM HIGH PAH 压力高报警PRESSURE ALARM HIGH HIGH PAHH 压力高高报警PRESSURE ALARM LOW PAL 压力低报警PRESSURE ALARM LOW LOW PALL 压力低低报警PRESSURE DIFFERENT SWlCH HIGH PDSH 差压高开关PRESSURE DIFFERENT SWICH LOW PDSL 差压低开关PRESSURE DIFFERENT ALARM LOW PDAL 差压低报警 PRESSURE DIFFERENT ALARM HIGH PDAH 差压高报警 LEVEL INDICATOR LI 液位计LEVEL GLASS TUBE LG 液位玻璃管LEVEL TRANSIMITTER LT 液位变送器LEVEL INDICATOR CONTROLLER LIC 液位显示控制器LEVEL CONTROL VALVE LCV 液位控制阀LEVEL SWITCH HIGH LSH 液位高开关LEVEL SWITCH HIGH H1GH LSHH 液位高高开关LEVEL SWITCH LOW LSL 液位低开关LEVEL SWITCH LOW LOW LSLL 液位低低开关LEVEL ALARM HIGH LAH 液位高报警LEVEL ALARM LOW LOW 液位低报警LEVEL ALARM HIGH HIGH LAHH 液位高高报警LEVEL ALARM LOW LOW LALL 液位低低报警FLOW INDICATOR Fl 流量表FLOW TRNSIMITTER FT 流量变送器FLOW INDICATOR CONTROLLER FIC 流量显示控制器FLOW CONTROL VALVE FCV 流量控制阀PRESSURE SAFETY VALVE PSV 压力安全阀SHUT DOWN VALVE SDV 关断阀BLOW DOWN VALVE BDV 排空阀UNIT SHUT DOWN USD 单元关断PROCESS SHUT DOWN PSD 系统关断EMERGENCY SHUT DOWN ESD 紧急关断PROGRAMA．LOGICAL CONTROLLER PLC 可编程逻辑控制器。

认识汽车仪表盘上的符号汽车仪表盘常见的显示符号车门状态指示灯—显示车门是否完全关闭的指示灯，车门打开或未能关闭时，相应的指示灯亮起，提示车主车门未关好，车门关闭后熄灭。

驻车指示灯—驻车制动手柄〔即手刹〕拉起时，此灯点亮。

手刹被放下时，该指示灯自动熄灭。

在有的车型上，刹车液不足时此灯会亮。

电瓶指示灯--显示蓄电池工作状态的指示灯。

接通电门后亮起，发动机启动后熄灭。

如果不亮或长亮不灭应立即检查发电机及电路。

刹车盘指示灯--显示刹车盘片磨损情况的指示灯。

正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片，修复后熄灭。

机油指示灯--显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查。

水温指示灯--显示发动机冷却液温度过高的指示灯，此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶。

安全气囊指示灯--显示安全气囊工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，表示系统正常，不亮或常量表示系统存在故障。

ABS指示灯--接通电门后点亮，约3－4秒后熄灭，表示系统正常。

不亮或长亮则表示系统故障，此时可以继续低速行驶，但应防止急刹车。

发动机自检灯--发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，发动机正常。

不亮或长亮表示发动机故障，需及时进行检修。

燃油指示灯--提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。

清洗液指示灯--显示风挡清洗液存量的指示灯，如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。

添加清洁液后，指示灯熄灭。

电子油门指示灯--本灯多见于大众公司的车型中，车辆开始自检时，EPC灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修。

前后雾灯指示灯--该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示。
