非开挖技术--定向钻的施工方法

非开挖定向钻施工方案1. 引言非开挖定向钻是一种无损施工技术，通过使用定向钻机在地下进行土壤钻孔和管道铺设，避免了传统开挖方式对地表和地下管线的破坏。

本文将介绍非开挖定向钻施工方案的基本原理、施工流程以及应用领域。

2. 基本原理非开挖定向钻施工是基于下述原理进行的：•定向钻机：定向钻机是一种专门设计用来进行地下钻孔和管道铺设的设备。

定向钻机能够实现在地下水平、垂直或斜向进行钻孔，以及将管道铺设在钻孔中。

•钻头和导向：定向钻施工过程中，钻头作为工具的核心部分，能够钻入地下并取得必要的数据。

导向工具则帮助控制钻头的方向，确保钻孔的准确性和稳定性。

•压力和推进：钻孔过程中，定向钻机通过施加适当的压力和推进力来推动钻头向前推进。

这样一来，钻头能够顺利移动并在地下形成钻孔。

3. 施工流程非开挖定向钻施工的一般流程如下：1.方案设计：在进行非开挖定向钻施工之前，需要进行详细的方案设计。

这包括确定钻孔的位置、方向和长度，选择适当的钻头和导引工具，以及制定安全措施。

2.钻孔准备：在实际施工前，需要进行钻孔准备工作。

这包括在施工区域进行勘探，获取地下情况的相关信息，并清理地表以便进行钻孔。

3.钻孔施工：施工人员将定向钻机放置在施工区域开始进行钻孔。

根据设计方案，他们将操作定向钻机使钻头进入地下并逐渐向前推进，形成钻孔。

4.管道铺设：钻孔完成后，施工人员会通过钻孔将管道引入地下。

在钻孔过程中，他们会使用导向工具来确保管道的准确铺设，并进行必要的连接和固定。

5.完工验收：施工人员会对施工后的钻孔和管道进行检查和验收。

他们会确认钻孔的准确性和质量，并测试管道的可靠性和流量。

4. 应用领域非开挖定向钻施工广泛应用于以下领域：•地下管道铺设：非开挖定向钻施工可以用于铺设各种类型的地下管道，包括自来水管道、天然气管道和电缆管道等。

相比传统的开挖方式，非开挖定向钻可以减少对地表和周边环境的破坏。

•基础施工：在建筑和桥梁等基础施工中，非开挖定向钻可用于进行土壤勘探和采样，从而提供基于地下情况的施工设计和建议。

非开挖定向钻管顶管施工方案及工序第一章施工组织设计编制依据1、业主提供的资料1.1 《双林练市给水管网一期工程—管道牵引穿越申嘉湖高速穿越部分》施工图纸2、施工现场踏勘资料2.1 现场踏勘了解的情况2.2 现场人文、自然、社会情况调查情况2.3 测量放线情况3、施工技术标准及验收规范1、非开挖设计相关图纸2、国家及地方安全生产、文明施工的规定和规程3、国家及地方、行业的有关施工及验收规范（规程）4、工程测量规范 GB50026-935、水平定向钻进管线铺设工程技术规范 CSTT6、给水排水管道工程施工及验收规范 GB50268-977、施工现场临时用电技术规程 JGJ46-788、以及其它现行的施工验收规范及安全生产、文明施工的规定.9、石油天然气管理条例第二章工程概况2.1工程概述双林练市给水管网一期工程—管道牵引穿越申嘉湖高速公路定向钻工程项目是一项城市基础设施工程，主要目的是为了向居民、工商业、小型工业用户提供水源，改善城市空气环境，提高人民生活质量.工程中定向钻穿越申嘉湖高速1处.穿越管道管径φ900PE100级,设计压力为1。

0MPa，长度约164米,材质为PE给水管，采用热熔焊接。

管线出入土点见示意图标注2.2施工难点现依据图纸实地放样及现场情况交底，难点如下（附图）：1、高速北端管线的146米处下方埋设DN350mm成品油管道，管底埋设深度为2。

15m。

2、高速北端管线的167米处下方埋设DN1016mm天然气管道，管底埋设深度为3米。

3、在管道中心线两侧各5米范围内取土、挖塘、修渠、修建养殖水场,排放腐蚀性物质，堆放大宗物资,采石、盖房、建温室、垒家畜棚圈、修筑其他建筑物、构筑物或者种植深根植物的,成品油管道和天然气管道部门要求我们后续施工的自来水管道在穿越他们的管道交叉时要求深度为原地面下方10m。

4、高速公路北端出土点后方20m有一条村建道路,宽8m，村委会要求我们自来水管道一次性穿过村建道路。

定向钻工程施工是一种非开挖技术，通过在地下进行钻探，将管线或电缆等设施穿越地下障碍物，如河流、道路、建筑物等。

与传统的开挖施工相比，定向钻工程施工具有对地面环境影响小、施工周期短、成本低等优点。

定向钻工程施工流程主要包括前期准备、钻进、出土、管线铺设和后期整理五个阶段。

一、前期准备前期准备是定向钻工程施工的重要环节，主要包括施工现场调查、设计施工方案、施工前勘探等。

首先，要调查施工现场的地质情况、地下管线分布、障碍物位置等，为设计施工方案提供依据。

其次，根据调查结果，设计施工方案，包括钻进方向、钻进深度、出土点位置等。

最后，进行施工前勘探，确定钻机摆放位置、钻进轨迹等。

二、钻进钻进是定向钻工程施工的关键环节，主要包括钻机摆放、钻具选择、钻进参数设置等。

首先，根据设计方案，将钻机摆放到位，保证钻机中心线与钻进轨迹一致。

其次，根据地质情况选择合适的钻具，确保钻进效率和施工质量。

最后，合理设置钻进参数，如钻进速度、转速、泵压等，以保证钻进过程的顺利进行。

三、出土出土是定向钻工程施工的重要环节，主要包括出土点准备、出土设备安装、出土过程控制等。

首先，提前准备好出土点，确保出土过程中场地平整、排水畅通。

其次，安装出土设备，如出土钻头、输送带等，确保出土效率和安全性。

最后，在出土过程中，严格控制出土速度和土渣排放，防止对环境造成污染。

四、管线铺设管线铺设是在钻进和出土完成后进行的，主要包括管线准备、管线铺设、接口处理等。

首先，准备合格的管线，确保管线材质、尺寸等符合要求。

其次，按照设计方案进行管线铺设，确保管线走向正确、埋深合适。

最后，对管线接口进行处理，保证接口密封、连接可靠。

五、后期整理后期整理是定向钻工程施工的最后环节，主要包括现场清理、设备撤离、资料归档等。

首先，清理施工现场，将施工过程中产生的废弃物、土渣等清理干净。

其次，撤离施工设备，确保设备完好无损。

最后，整理施工资料，包括施工记录、验收报告等，并及时归档。

非开挖穿越工程水平定向钻施工方案重庆蜀能通建筑工程有限公司二0一八年三月二十四日第一章编制依据一、施工方案编制主要依据1、根据现场勘查确定点位2、施工地区的水文、地质勘查资料3、相关的技术标准、规范和规程（达到给水要求）《水平定向钻进管线铺设工程技术规范》（CSTT）4、施工场地现况调查第二章工程概况一、工程基本概况本工程电力管道铺设，管径为PE160管（3孔）。

为了确保工程的顺利进行，我们建议对本次施工的地质条件进行工程地质堪探，提供行之有效的科学依据，才能高质量，高标准的按时完成施工任务。

根据现场察看我们经研究制定如下施工方案：1、本工程根据场地地形、水文、河道及周边地质条件及穿越管道曲率半径，为保证电力管道的回拖，并将电力管道稳定埋设在底，设计入地角-25度，出土角为+25度。

2、拟选的定向穿越方案将根据现场的具体位置选择钻机摆放场地，达到最佳位置作为出土点场地。

入土和出土两侧各挖一个泥浆储存坑。

第三章工程特点一、工程施工区域复杂，加大管理难度施工中需在场内建设工作坑，电力管道需从地下穿越，规划的管道拉管长度为120米左右，拉管距离较长，工程要求精准。

施工时加大测量控制的力度。

本工程施工要求“精、准、快”：(1) 工程管理人员精力充沛、年富力强，施工人员素质高。

(2) 施工要求高，追求一流质量。

(3) 遇有突发事情或有现况不符情况迅速反馈，及时与设计、监理、建设单位联系，能迅速作出合理的应对措施。

二、牵引施工采取非开挖施工方案即水平钻机钻孔牵引管道的施工方法。

该工程涉及面广，如何确保工程质量，确保施工安全是本工程重点控制的一方面。

水平导向钻进法，它的主要特点是，可根据预先设计好的铺管线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达目的地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之能够在拉回钻杆的同时将钻孔扩大至所需直径，并将需要铺装的管线同时返程牵回钻孔入口处。

⾮开挖⽔平定向钻施⼯作业指导书（经典⼲货）第X节⾮开挖⽔平定向钻施⼯作业指导书⼀、编制⽬的明确⾮开挖⽔平定向钻牵引管道施⼯作业的具体规定、施⼯要点和相应的⼯艺、标准，指导、规范⾮开挖⽔平定向钻管道施⼯。

⼆、编制依据《⽔平定向钻管道穿越⼯程技术规范》(CECS 382：2014)三、适⽤范围适⽤于各⽔平定向钻管道穿越施⼯作业。

（本节主要介绍PE管拖拉）四、作业准备4.1 内业准备4.1.1施⼯前，熟悉施⼯图纸，并进⾏技术交底。

4.1.2施⼯前进⾏职⼯安全教育和交底。

4.2 外业准备4.2.1项⽬经理部应组织相关⼈员深⼊了解设计⽂件及要求，掌握施⼯特点及重点。

认真做好设计⽂件中的疏漏或与施⼯实际条件不适应之处的详细记录及更改建议，以便在⼯程交底时提交设计单位和建设单位解决。

有关交通配合、环境保护、市政设施拆迁及防护等问题，也应在⼯程交底时提交建设单位解决。

4.2.2施⼯前应根据施⼯需要，做如下施⼯准备：1、图纸校核：查阅⼯程施⼯地点的管线布置情况，并在现场进⾏校核，在现场找出图纸标⽰的管线；2、现场探测：利⽤地下管线探测仪器对地下管线的分布、位置、⾛向、管径进⾏调查探测；3、联系管线单位：主动联系各管线单位到现场确认和交底。

管线调查清楚以后，按照管线顶进的路线描绘地下管线和地下障碍物的布置图；4、⼯程地质和⽔⽂地质有关资料；5、⽓象资料,特别注意降⽔和冰冻资料；6、当地政府环保、职业健康安全、公⽤设施保护等⽅⾯的有关⽂件；7、⼯程⽤地情况，交通运输条件及施⼯排⽔条件；4.2.3施⼯测量的内容：（1）核对设计单位提供的永久⽔准点、控制点，建⽴临时⽔准点、轴线桩；（2）测定管道中线、附属构筑物位置，标出地⾯上定桩，核定与规划桩相应关系，并标出与管线冲突的地上、地下构筑物位置；（3）核对新建⾼程与既有⼯程衔接的位置和⾼程；（4）施⼯边线，堆⼟、堆料界限及临时⽤地范围；（5）施⼯设置的临时⽔准点、轴线桩、⾼程桩，必须经过复核后⽅可使⽤，并定期核对。

非开挖定向钻施工方案
非开挖定向钻施工方案
非开挖定向钻施工是一种无需开挖土壤的施工方法，适用于城市道路、地铁、电力、燃气等管道的敷设。

下面将介绍一种非开挖定向钻施工的方案。

第一步，制定施工方案。

确定管道敷设的位置和距离，选择合适的钻机和钻头。

同时，要评估施工所需的环境和材料，并编制详细的施工计划。

第二步，准备施工现场。

清理施工现场，确保道路或地下空间的畅通，移除可能影响施工的障碍物。

同时，要确保施工现场安全，设置必要的警示标志和安全设施。

第三步，进行钻孔。

根据方案确定的位置和距离，在地面或地下钻孔。

选择合适的钻头，并根据需要调整钻孔角度和方向。

在钻孔过程中，要注意控制钻孔速度、钻头压力和冷却液的供应。

第四步，管道敷设。

钻孔完成后，将管道通过钻孔装入地下，确保管道的垂直度和水平度。

可以使用特殊的推进装置或水平拖拉装置来辅助推动管道。

在敷设过程中，要注意监控管道的位置和进展情况，并根据需要进行调整。

第五步，密封填充。

管道敷设完成后，要进行密封填充。

使用合适的填充材料，如泡沫水泥或水泥浆，将钻孔周围的空间填
充密封，以确保管道的稳定和安全。

第六步，清理施工现场。

施工完成后，要清理施工现场，处理好产生的废弃物和剩余材料。

确保施工现场的整洁和安全。

非开挖定向钻施工方案可以在不破坏地面或地下土壤的情况下进行管道敷设，减少对环境的影响，提高施工效率。

但在实施过程中，要严格控制施工质量，确保安全可靠。

非开挖穿越工程水平定向钻施工方案重庆蜀能通建筑工程有限公司二0一八年三月二十四日第一章编制依据一、施工方案编制主要依据1、根据现场勘查确定点位2、施工地区的水文、地质勘查资料3、相关的技术标准、规范和规程（达到给水要求）《水平定向钻进管线铺设工程技术规范》（CSTT）4、施工场地现况调查第二章工程概况一、工程基本概况本工程电力管道铺设，管径为PE160管（3孔）。

为了确保工程的顺利进行，我们建议对本次施工的地质条件进行工程地质堪探，提供行之有效的科学依据，才能高质量，高标准的按时完成施工任务。

根据现场察看我们经研究制定如下施工方案：1、本工程根据场地地形、水文、河道及周边地质条件及穿越管道曲率半径，为保证电力管道的回拖，并将电力管道稳定埋设在底，设计入地角-25度，出土角为+25度。

2、拟选的定向穿越方案将根据现场的具体位置选择钻机摆放场地，达到最佳位置作为出土点场地。

入土和出土两侧各挖一个泥浆储存坑。

第三章工程特点一、工程施工区域复杂，加大管理难度施工中需在场内建设工作坑，电力管道需从地下穿越，规划的管道拉管长度为120米左右，拉管距离较长，工程要求精准。

施工时加大测量控制的力度。

本工程施工要求“精、准、快”：(1) 工程管理人员精力充沛、年富力强，施工人员素质高。

(2) 施工要求高，追求一流质量。

(3) 遇有突发事情或有现况不符情况迅速反馈，及时与设计、监理、建设单位联系，能迅速作出合理的应对措施。

二、牵引施工采取非开挖施工方案即水平钻机钻孔牵引管道的施工方法。

该工程涉及面广，如何确保工程质量，确保施工安全是本工程重点控制的一方面。

水平导向钻进法，它的主要特点是，可根据预先设计好的铺管线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达目的地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之能够在拉回钻杆的同时将钻孔扩大至所需直径，并将需要铺装的管线同时返程牵回钻孔入口处。

非开挖水平定向钻牵引管专项施工方案早上起来，一杯咖啡，打开电脑，就开始构思这个非开挖水平定向钻牵引管专项施工方案。

思绪如泉涌，那就直接开干吧。

一、工程概述咱们先来聊聊工程本身。

这是一项穿越城市主干道的地下管道工程，咱们要用非开挖技术，减少对地表的破坏，保持交通畅通。

工程难度系数五颗星，但我相信咱们团队能够完美拿下。

1.工程地点：城市主干道下方2.工程规模：管道长度约5公里，管径1米3.工程目标：确保工程安全、高效、环保二、施工准备施工前，准备工作是关键。

这就像做饭前的食材准备，一样都不能少。

1.人员准备：挑选经验丰富的施工队伍，进行技术培训，确保每位成员都熟悉施工流程和操作规范。

2.设备准备：检查非开挖水平定向钻机、牵引管铺设设备等，确保设备正常运行。

3.材料准备：采购高质量的管道、钻头、泥浆等材料，保证施工质量。

三、施工流程就是施工流程。

这就像做菜一样，讲究火候和顺序。

1.定位：确定管道的起点和终点，然后进行精确测量，确保管道走向准确无误。

2.钻孔：使用非开挖水平定向钻机进行钻孔，钻孔过程中要不断调整钻头方向，确保管道沿预定路线前进。

3.铺设管道：钻孔完成后，将管道牵引至预定位置，连接好管道接口，确保管道畅通。

4.泥浆填充：在管道周围填充泥浆，减小管道与土体的摩擦力，提高施工效率。

5.检查验收：施工完成后，对管道进行打压测试，确保管道质量符合标准。

四、施工难点及解决方案1.难点：地下障碍物多，钻孔过程中容易遇到石头、废弃基础等障碍物。

解决方案：提前进行地质勘察，了解地下情况，合理选择钻孔路径，避免遇到障碍物。

2.难点：施工过程中，泥浆可能会对周围环境产生影响。

解决方案：采用环保型泥浆，并在施工过程中严格控制泥浆排放，减少对环境的影响。

五、施工安全措施1.设置安全警示标志，提醒过往行人注意安全。

2.配备专职安全员，对施工现场进行巡回检查，及时发现并消除安全隐患。

3.对施工人员进行安全培训，提高安全意识。

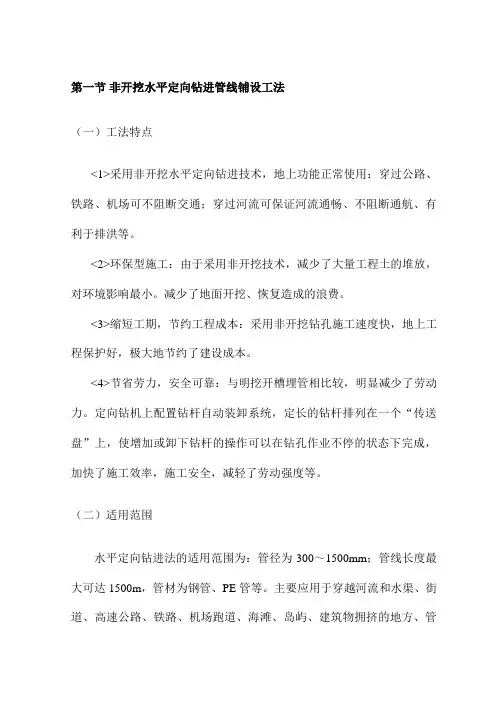

第一节非开挖水平定向钻进管线铺设工法（一）工法特点<1>采用非开挖水平定向钻进技术，地上功能正常使用：穿过公路、铁路、机场可不阻断交通；穿过河流可保证河流通畅、不阻断通航、有利于排洪等。

<2>环保型施工：由于采用非开挖技术，减少了大量工程土的堆放，对环境影响最小。

减少了地面开挖、恢复造成的浪费。

<3>缩短工期，节约工程成本：采用非开挖钻孔施工速度快，地上工程保护好，极大地节约了建设成本。

<4>节省劳力，安全可靠：与明挖开槽埋管相比较，明显减少了劳动力。

定向钻机上配置钻杆自动装卸系统，定长的钻杆排列在一个“传送盘”上，使增加或卸下钻杆的操作可以在钻孔作业不停的状态下完成，加快了施工效率，施工安全，减轻了劳动强度等。

（二）适用范围水平定向钻进法的适用范围为：管径为300～1500mm；管线长度最大可达1500m，管材为钢管、PE管等。

主要应用于穿越河流和水渠、街道、高速公路、铁路、机场跑道、海滩、岛屿、建筑物拥挤的地方、管线通道和运河等的石油、天然气、自来水、污水管线及其它流体的管线铺设和电力与电讯电缆的导管铺设等。

（三）工艺原理<1>采用矩形切削刀，提高在砂僵土中的耐磨性能；<2>钻头整体采用标准螺旋型，具有切削和扩孔双重功能，到达减小扩孔阻力，提高钻进效率；<3>钻头前端设置梅花型喷射水眼，有利于保护砂僵土管道内壁；<4>在钻头上设置3道凹槽流线，极利于砂僵土形成的泥浆流动以及钻头的冷却，提高扩孔效率。

将定向钻机设在地面上，在不开挖土壤的条件下，采用探测仪导向，在不同地层和深度控制钻杆钻头方向，达到设计轴线的要求，先用导向钻具钻进小口径的导向孔，然后用回扩钻头经多次扩孔，拖拉管道回拉就位，完成管道敷设。

（四）工艺流程及操作要点1、水平定向钻轨迹设计与原理导向孔轨迹设计是在管线剖面图基础上，设计出钻孔的最佳曲线。

06
定向钻施工法的案例分析
某市污水管道定向钻施工案例
总结词
复杂地质条件下的挑战
详细描述
某市在建设污水管道时，由于地质条件复杂，采用了定向钻施工法。该案例重点介绍了施工前的地质 勘测、钻孔设计、泥浆配制等关键环节，以及施工过程中遇到的问题和解决方案，如防止钻孔坍塌、 控制钻孔方向、处理复杂地层等。
量等。
回拖过程中应密切关注管道的 姿态和位置，及时调整回拖方 向和速度，以保持管道的直线 度和稳定性。
管道回拖完成后，应对回拖质 量进行检测和验收，如有问题 应及时处理。
05
定向钻施工法的安全措施
人员安全培训
总结词
提高员工安全意识
详细描述
定期组织员工参加定向钻施工法的安全培训，确保员工熟悉施工过程中的安全 风险和应对措施，提高员工的安全意识和操作技能。
根据施工方案，安装定向钻机和辅助设备，并 进行调试和检测。
导向孔钻进
按照预定的钻孔路径，使用定向钻机钻出导向孔 。
扩孔与清孔
使用扩孔器将导向孔扩大到适合管道铺设的直径， 同时使用泥浆泵和清孔器清除孔内残渣。
管道铺设
将管道一端拖入扩大的孔中，另一端与回拖装置 连接，通过回拖装置将管道回拖到孔中。
质量检测与验收
钻孔过程中应定期校准钻孔机的位置 和方向，以保持钻孔的正确路径。
导向孔钻进完成后，应进行孔深、孔 位、孔斜的测量和验收，确保符合设 计要求。
扩孔的质量控制
扩孔是定向钻施工的重要环节，其质量控制包括确保扩 孔后的孔径、孔深和直线度符合设计要求。
扩孔过程中应密切关注泥浆性能的变化，及时调整泥浆 配方，以保证扩孔的稳定性和安全性。
对铺设完成的管道进行质量检测和验收，确保施工质量 符合要求。

非开挖施工——定向钻施工工法x x x公司作者：一、前言非开挖埋管技术，作为今后一种新的施工方法，逐步替代破路开挖埋管的传统工艺，将会彻底地解决我国广大地区，特别是内陆中西部地区在砂砾和岩层中敷设管路技术难题，为天然气输送和给排水工程穿山越河提供便利。

按施工原理不同，非开挖埋管技术可分为定向钻施工法，顶管施工法和盾构施工法三种。

定向钻施工与另外两种埋管技术相比，具有自由调节方向，遇障碍报警，绕向避开障碍的特别功能。

本工法将主要介绍定向钻在天然气管道施工中的应用。

二、适用范围定向钻施工宜用来铺设小直径管线，即铺设直径小于500mm 的各类管线（钢管、混凝土管、塑料管等）。

三、工作原理按预先设定的地下铺管轨迹钻一个小口径先导孔，随后在先导孔出口端的钻杆头部安装扩孔器回拉扩孔，当扩孔至尺寸要求后，在扩孔器的后端连接旋转接头、拉管头和管线，回拉铺设地下管线。

四、工艺流程及操作方法4.1工艺流程：4.2操作方法 4.2.1测量放线施工前与建设单位进行交桩，对所交桩点进行复测，办理交接手续，并对基准点进行保护。

1根据基准点和图纸进行现场测量放线，确定管线的具体位置及作业带范围。

同时根据现场的实际情况确定施工机具进场路线。

4.2.2工作坑开挖根据图纸要求的管道埋设深度，开挖一个4米长的工作坑，宽度以管子两侧各500mm为宜。

自沟底至地面修一个长20米的坡道，保证管子能依靠重力及自身的柔韧性弯曲地进入工作坑。

同时在管道出土侧开挖接应坑。

a.为保证管基质量，不得超挖，机械开挖至设计深度200mm以上，人工清至设计标高。

b.沟槽开挖质量应符合下列规定：不扰动天然地基或地基处理符合设计的规定，地基承载力应符合设计要求。

槽底高程允许偏差：±20mm。

4.2.3管材运输及布管吊装已做好防腐的管子时，使用专用的吊装带，防止损坏防腐层。

尽量使管材一次性到位，减少二次倒运。

布管时，使其首尾衔接，相邻两管呈齿形错开。

定向钻施工方法及主要技术措施
定向钻施工方法是一种非开挖施工方法，通过导向孔的钻进和扩孔，形成所需的管道或通道。

以下是一些主要技术措施：
1. 现场勘察及测量：在施工前进行现场勘察，了解场地地形、地貌、地下管线等，并进行精确测量，确定钻孔位置和深度。

2. 设备安装：根据施工要求选择合适的钻机、泥浆泵等设备，并进行安装和调试。

3. 泥浆配置：根据地层土壤的特性，选择合适的泥浆材料，配置出具有良好护壁、润滑和排渣效果的泥浆。

4. 导向孔钻进：按照设计轨迹线，使用导向钻头进行钻进，并注意控制钻进速度和角度，确保钻孔位置和深度的准确性。

5. 扩孔：导向孔钻进完成后，进行扩孔施工，将孔径扩大到所需尺寸。

根据地层土壤的特性，选择合适的扩孔器并进行相应调整。

6. 管道铺设：扩孔完成后，将所需的管道或通道铺设在孔内，并采取措施将孔与管道或通道之间进行密封连接。

7. 回填：完成管道或通道铺设后，进行回填施工，将场地恢复原状。

在定向钻施工过程中，需要注意以下几点：
1. 控制钻进速度和角度，避免出现钻孔偏斜或错位。

2. 注意泥浆的循环和净化，保持泥浆性能的稳定。

3. 根据地层土壤的特性，选择合适的钻头、扩孔器和管道材料等。

4. 严格遵守施工规范和安全要求，确保施工质量和安全。

5. 在施工过程中，应注意环境保护和废水的处理，避免对周围环境和地下水造成污染。

先导法拉顶管水平定向钻进非开挖施工工法1.引言1.1 概述概述部分的内容：先导法拉顶管水平定向钻进非开挖施工工法是一种创新的工程技术方法，能够在不破坏地表的情况下进行地下管道的铺设和修复。

该工法利用水平定向钻进技术，并结合先导法拉顶管的设置，实现了在地下水平定向地铺设管道的效果。

该技术的原理和方法主要包括以下几个步骤：首先，在地下选取适当的位置进行钻探，形成钻孔，并在孔内安装导向设备。

然后，通过导向设备的引导，将钻头沿着预定的路径进行钻进，直到达到目标位置。

接下来，安装先导法拉顶管，并以此为基础，进行管道的铺设和修复工作。

先导法拉顶管水平定向钻进工法在很多领域有着广泛的应用。

例如，它可以用于城市供水管道的铺设和修复工程，解决了传统开挖施工方式对于道路交通的影响和破坏。

此外，该工法还可用于燃气管道、电力线路以及通信网络等地下管道的布设。

相比传统的开挖施工方式，先导法拉顶管水平定向钻进具有许多优势。

首先，它能够减少对地表的破坏，保护了环境的完整性。

其次，该工法可以节约大量的施工时间和人力资源，提高工程的效率和质量。

此外，它还可以解决一些特殊地形和地质条件下的施工难题，进一步扩大了其应用范围。

总之，先导法拉顶管水平定向钻进非开挖施工工法是一种创新且具有巨大潜力的技术方法。

它在地下管道的铺设和修复领域有着广泛的应用，并带来了诸多的优势和价值。

随着科技的不断进步和工法的不断完善，我们对该工法的发展前景充满期待，并期望它能在未来的工程领域中发挥更为重要和广泛的作用。

文章结构是指文章的整体组织架构和部分内容的安排顺序。

本文的结构可以按照以下方式进行组织：1. 引言:1.1 概述: 介绍先导法拉顶管水平定向钻进非开挖施工工法的背景和概念。

1.2 文章结构: 说明本文主要分为三个部分，分别是正文、结论和展望。

1.3 目的: 指出本文的研究目的和意义。

2. 正文:2.1 先导法拉顶管水平定向钻进的原理和方法: 阐述先导法拉顶管水平定向钻进的基本原理和具体操作方法。

非开挖定向钻施工方案一、引言非开挖定向钻施工是一种基于钻孔技术进行管线铺设或修复的方法。

相比传统的开挖施工方式，非开挖定向钻具有无需破坏地表、快速施工、低环境影响等优点，被广泛应用于城市地下管线的建设与维护。

本文将介绍非开挖定向钻施工的基本原理、施工步骤以及注意事项，旨在帮助工程师和施工人员更好地理解和应用这一技术。

二、基本原理非开挖定向钻施工利用钻孔设备在地下钻取孔道，并通过这些孔道进行管线铺设或修复。

其基本原理如下：1.孔道钻取：首先进行孔道的钻取，通常使用水平定向钻机进行。

通过合理的钻孔参数设置，钻孔设备能够在地下水平或垂直钻取出一条通道。

2.孔道加固：钻取完成后，需要对孔道进行加固，以确保其稳定性。

一般采用灌注密封的方式进行加固，即通过注入水泥浆等材料，使孔道壁面形成一层坚固的衬垫。

3.管线铺设或修复：当孔道加固完毕后，可以通过孔道进行管线的铺设或修复。

通常情况下，管线将通过滑动套管或拖曳设备的方式从一端滑入孔道，最终完成管线的安装。

三、施工步骤非开挖定向钻施工包括以下主要步骤：1.工程准备：在开始施工前，需要进行周密的工程准备工作。

包括确定钻孔的位置、深度和方向等，制定施工计划，并准备好所需的钻孔设备和材料。

2.钻孔设备安装：将水平定向钻机等钻孔设备安装在施工现场，并进行必要的调试和检查。

确保设备正常运行，并做好安全防护措施。

3.钻孔施工：按照施工计划进行钻孔工作。

根据钻孔的长度和方向进行调整，并确保钻孔的质量符合要求。

在钻孔过程中，施工人员需密切关注孔壁稳定性，及时采取加固措施。

4.孔道加固：完成钻孔后，需要对孔道进行加固。

通过灌注密封材料等方式，加固孔道的壁面，以提高孔道的稳定性。

同时，注意控制加固材料的用量和均匀性。

5.管线铺设或修复：当孔道加固完毕后，可以进行管线的铺设或修复工作。

通过滑动套管或拖曳设备将管线从一端滑入孔道，直至到达目标位置。

同时，注意管线的连接和固定等环节。

6.验收与清理：在管线铺设或修复完成后，进行验收工作。

非开挖定向钻进施工流程英文回答：Non-excavation directional drilling is a construction method that is widely used in various industries, including telecommunications, oil and gas, and utilities. It offers several advantages over traditional excavation methods, such as reduced disruption to the surrounding environment, faster installation, and cost savings.The construction process of non-excavation directional drilling typically involves the following steps:1. Site survey and planning: Before the drilling operation begins, a thorough site survey is conducted to assess the ground conditions, identify any potential obstacles, and determine the optimal drilling path. This step is crucial to ensure the success of the project and minimize any potential risks.2. Equipment setup: Once the survey is completed, the drilling equipment is set up at the designated location. This usually includes a drilling rig, drilling fluid system, and other necessary tools and machinery.3. Pilot hole drilling: The first phase of drilling involves creating a pilot hole along the predetermined path. This is done using a drill bit attached to the drilling rig. The pilot hole serves as a guide for the subsequentdrilling stages.4. Reaming: After the pilot hole is completed, the next step is to enlarge it to the desired diameter. This is achieved by using progressively larger reaming tools, which are attached to the drilling rig and pulled back throughthe hole. The reaming process helps create a suitable bore path for the installation of the desired utility or pipeline.5. Pullback: Once the hole is reamed to the required size, the utility or pipeline is attached to the reamingtool and pulled back through the bore path. This is doneusing a pulling unit, which applies tension to the utility or pipeline and gradually pulls it into place.6. Backfilling and restoration: After the utility or pipeline is successfully installed, the bore path is backfilled with suitable materials to provide stability and support. Any disturbed areas are then restored to their original condition, ensuring minimal impact on the surrounding environment.Non-excavation directional drilling offers a flexible and efficient solution for various construction projects. It can be used to install utilities, such as water and gas pipelines, as well as cables for telecommunications and electrical systems. The method is particularly beneficial in urban areas where excavation is challenging due to limited space, underground infrastructure, or environmental restrictions.中文回答：非开挖定向钻进是一种广泛应用于电信、石油天然气和公用事业等各个行业的施工方法。
