煤矿探放水工培训教材(下)
- 格式:pdf
- 大小:11.99 MB
- 文档页数:86
探放水工培训教案四川省古蔺县科林矿山安全技术服务中心目录第一部《煤矿安全规程》总则 (3)第二部分煤矿生产技术 (7)第一节煤矿地质基本知识第二节矿井开拓第三节采煤技术第三部分钻探技术知识 (9)第一节井下钻探基本知识第二节钻探设备的安装与维护第三节钻进方法第四节硬质合金钻进第五节液压冲击回转钻进第六节定向钻进第七节复杂地层钻进第八节钻探工程质量第九节井下水文地质钻探第十节注浆堵水第十一节地面注浆第四部分矿井通风与灾害防治 (71)第一节矿井通风第二节矿井瓦斯防治第三节矿井防灭火第四节矿尘防治第五节顶板事故防治第五部分自救、互救与现场急救 (75)第一节矿工自救与互救第二节现场急救古蔺县科林矿山安全技术服务中心培训教案课程名称:探放水工总学时:72本次课题:《煤矿安全规程》总则学时数:4 教学目的及要求:让职工了解煤矿安全生产方针及法律法规教学重点:煤矿安全生产方针及法律法规教学难点:煤矿安全生产方针及法律法规教学方法:理论结合实际教学用具:投影仪,计算机教学内容:第一部《煤矿安全规程》总则第一条为保障煤矿安全生产和职工人身安全,防止煤矿事故,根据《煤炭法》、《矿山安全法》和《煤矿安全监察条例》,制定本规程。
第二条在中华人民共和国领域从事煤炭生产和煤矿建设活动,必须遵守本规程。
第三条煤矿企业必须遵守国家有关安全生产的法律、法规、规章、规程、标准和技术规范。
煤矿企业必须建立、健全各级领导安全生产责任制、职能机构安全生产责任制、岗位人员安全生产责任制。
煤矿企业应建立、健全安全目标管理制度、安全奖惩制度、安全技术措施审批制度、安全隐患排查制度、安全检查制度、安全办公会议等制度。
煤矿企业必须建立各种设备、设施检查维修制度,定期进行检查维修,并做好记录。
第四条煤矿企业必须设置安全生产机构,配备适应工作需要的安全生产人员和装备。
第五条煤矿安全工作必须实行群众监督。
煤矿企业必须支持群众安全监督组织的活动,发挥职工群众安全监督作用。

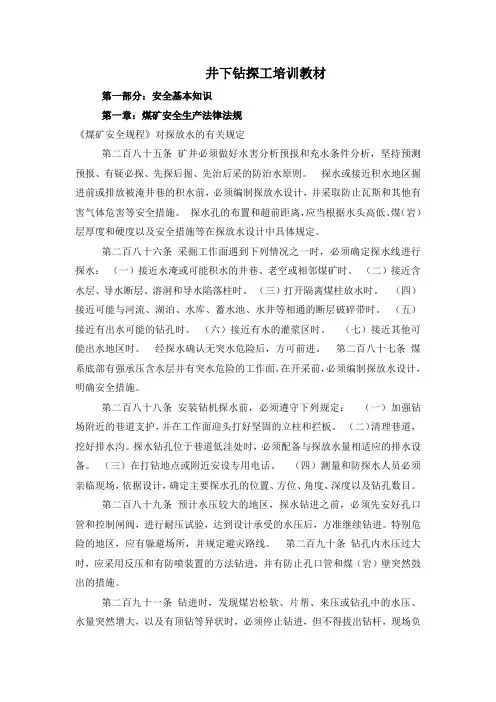

井下钻探工培训教材第一部分:安全基本知识第一章:煤矿安全生产法律法规《煤矿安全规程》对探放水的有关规定第二百八十五条矿井必须做好水害分析预报和充水条件分析,坚持预测预报、有疑必探、先探后掘、先治后采的防治水原则。
探水或接近积水地区掘进前或排放被淹井巷的积水前,必须编制探放水设计,并采取防止瓦斯和其他有害气体危害等安全措施。
探水孔的布置和超前距离,应当根据水头高低、煤(岩)层厚度和硬度以及安全措施等在探放水设计中具体规定。
第二百八十六条采掘工作面遇到下列情况之一时,必须确定探水线进行探水:(一)接近水淹或可能积水的井巷、老空或相邻煤矿时。
(二)接近含水层、导水断层、溶洞和导水陷落柱时。
(三)打开隔离煤柱放水时。
(四)接近可能与河流、湖泊、水库、蓄水池、水井等相通的断层破碎带时。
(五)接近有出水可能的钻孔时。
(六)接近有水的灌浆区时。
(七)接近其他可能出水地区时。
经探水确认无突水危险后,方可前进。
第二百八十七条煤系底部有强承压含水层并有突水危险的工作面,在开采前,必须编制探放水设计,明确安全措施。
第二百八十八条安装钻机探水前,必须遵守下列规定:(一)加强钻场附近的巷道支护,并在工作面迎头打好坚固的立柱和拦板。
(二)清理巷道,挖好排水沟。
探水钻孔位于巷道低洼处时,必须配备与探放水量相适应的排水设备。
(三)在打钻地点或附近安设专用电话。
(四)测量和防探水人员必须亲临现场,依据设计,确定主要探水孔的位置、方位、角度、深度以及钻孔数目。
第二百八十九条预计水压较大的地区,探水钻进之前,必须先安好孔口管和控制闸阀,进行耐压试验,达到设计承受的水压后,方准继续钻进。
特别危险的地区,应有躲避场所,并规定避灾路线。
第二百九十条钻孔内水压过大时,应采用反压和有防喷装置的方法钻进,并有防止孔口管和煤(岩)壁突然鼓出的措施。
第二百九十一条钻进时,发现煤岩松软、片帮、来压或钻孔中的水压、水量突然增大,以及有顶钻等异状时,必须停止钻进,但不得拔出钻杆,现场负。
淮北矿业集团公司培训教材煤矿探放水工淮北矿业集团公司地质测量处二〇一二年三月编制说明本教材为煤矿探放水工培训防治水专业专用教材,该教材根据国家安全监察总局制定的《煤矿探放水工安全技术培训大纲及考核要求》(试行)结合淮北矿区实际编制而成。
课程及学时安排如下表所列:煤矿探放水工培训学时安排目录第一章煤矿探放水工职业的重要性..................................... - 4 - 第一节煤矿探放水工在防治煤矿水害事故中的重要作用............... - 4 - 第二节煤矿探放水下的职业道德和安全职责......................... - 5 - 第二章地质学基础知识............................................... - 9 - 第一节岩石学基础知识........................................... - 9 - 第二节沉积岩................................................. - 10 - 第三节构造地质学基础知识.................................... - 12 - 第四节淮北矿区区域地层及煤系地层简介.......................... - 18 - 第三章水文地质基础知识......................................... - 22 - 第一节自然界中水的循环及地下水分类........................... - 22 - 第二节淮北矿区主要含水层与隔水层.............................. - 25 - 第四章矿井充水条件分析........................................... - 34 - 第一节矿井充水水源............................................. - 34 - 第二节矿井充水通道............................................. - 36 - 第三节影响矿井充水程度的主要因素............................... - 40 - 第四节矿井突水特征............................................. - 40 - 第五节矿井排水系统............................................ - 42 - 第五章井下探放水................................................ - 45 - 第一节井下探放水的概念......................................... - 45 - 第二节井下探放水工程设计....................................... - 47 - 第三节老空水探放............................................... - 53 - 第四节断层水探放............................................... - 58 - 第五节含水层探查............................................... - 63 - 第六节导水陷落柱(钻孔)的探查和处理........................... - 68 - 第六章探放水设备................................................. - 69 - 第一节井下探放水设备........................................... - 69 - 第二节钻场的修建.............................................. - 72 -第三节设备的安装.............................................. - 73 - 第四节设备的拆卸与运输........................................ - 74 - 第七章钻探操作................................................... - 76 - 第一节开钻前的准备工作........................................ - 76 - 第二节钻探质量及预防、处理事故................................. - 77 - 第三节煤矿探放水钻机的使用维护................................ - 80 - 及常见故障的处理................................................ - 80 - 第四节注浆泵的使用、维护及常见故障的处理...................... - 91 - 第五节钻探操作中主要安全技术守则.............................. - 93 - 第八章注浆操作及封孔............................................. - 96 - 第一节地面注浆系统与注浆操作.................................. - 96 - 第二节井下注浆操作与注浆封孔.................................. - 97 - 第九章水害应急救援.............................................. - 104 - 第一节水害应急预案的主要内容................................. - 104 - 第二节发生水害事故后采取的主要措施........................... - 105 - 第三节煤矿突(透)水时现场作业人员的应急措施.................... - 105 - 第四节矿井透水事故时的自救与互救............................. - 109 -第一章煤矿探放水工职业的重要性第一节煤矿探放水工在防治煤矿水害事故中的重要作用煤矿探放水工是从事煤矿井下探放水钻孔施工、封孔、水文地质参数收集与分析、探放水过程中的观测与记录等工作的专职人员。
探放水工培训教案四川省古蔺县科林矿山安全技术服务中心目录第一部《煤矿安全规程》总则…………………………………。
3 第二部分煤矿生产技术………………………………………………。
7 第一节煤矿地质基本知识第二节矿井开拓第三节采煤技术第三部分钻探技术知识 (9)第一节井下钻探基本知识第二节钻探设备的安装与维护第三节钻进方法第四节硬质合金钻进第五节液压冲击回转钻进第六节定向钻进第七节复杂地层钻进第八节钻探工程质量第九节井下水文地质钻探第十节注浆堵水第十一节地面注浆第四部分矿井通风与灾害防治 (71)第一节矿井通风第二节矿井瓦斯防治第三节矿井防灭火第四节矿尘防治第五节顶板事故防治第五部分自救、互救与现场急救 (75)第一节矿工自救与互救第二节现场急救古蔺县科林矿山安全技术服务中心培训教案课程名称:探放水工总学时:72本次课题:《煤矿安全规程》总则学时数:4教学目的及要求:让职工了解煤矿安全生产方针及法律法规教学重点:煤矿安全生产方针及法律法规教学难点:煤矿安全生产方针及法律法规教学方法:理论结合实际教学用具:投影仪,计算机教学内容:第一部《煤矿安全规程》总则第一条为保障煤矿安全生产和职工人身安全,防止煤矿事故,根据《煤炭法》、《矿山安全法》和《煤矿安全监察条例》,制定本规程。
第二条在中华人民共和国领域从事煤炭生产和煤矿建设活动,必须遵守本规程。
第三条煤矿企业必须遵守国家有关安全生产的法律、法规、规章、规程、标准和技术规范。
煤矿企业必须建立、健全各级领导安全生产责任制、职能机构安全生产责任制、岗位人员安全生产责任制。
煤矿企业应建立、健全安全目标管理制度、安全奖惩制度、安全技术措施审批制度、安全隐患排查制度、安全检查制度、安全办公会议等制度。
煤矿企业必须建立各种设备、设施检查维修制度,定期进行检查维修,并做好记录。
第四条煤矿企业必须设置安全生产机构,配备适应工作需要的安全生产人员和装备。
第五条煤矿安全工作必须实行群众监督。
探放水工培训教案第一章:探放水工概述1.1 探放水工的定义1.2 探放水工的工作内容1.3 探放水工的重要性第二章:水文地质基础知识2.1 地下水的类型及特征2.2 地下水流动的基本规律2.3 地下水对工程的影响第三章:探测仪器与设备3.1 探测仪器的分类与功能3.2 探测仪器的使用与维护3.3 探测设备的工作原理及操作方法第四章:探测方法与技术4.1 地球物理勘探方法4.2 地下水化学勘探方法4.3 综合勘探技术及其应用第五章:放水设计与施工5.1 放水设计的基本原理5.2 放水设计的方法与步骤5.3 放水施工的技术要求与安全管理第六章:探放水资料的整理与分析6.1 探放水数据的收集与整理6.2 地下水位变化的趋势分析6.3 水文地质图的编制与解读第七章:探放水工的安全生产7.1 安全生产法律法规7.2 探放水工的安全操作规程7.3 事故应急预案与救援措施第八章:探放水工的职业道德与职业素养8.1 职业道德的基本原则与要求8.2 职业素养的培养与提升8.3 工作中的沟通与合作技巧第九章:探放水工的技能提升与继续教育9.1 新技术、新方法的应用与学习9.2 探放水工的职业技能培训9.3 继续教育与职业发展路径第十章:探放水工的实际案例分析10.1 典型水文地质案例解析10.2 探放水工程案例分析10.3 案例中的问题与解决策略重点和难点解析重点环节一:水文地质基础知识地下水的类型及特征:理解各种地下水类型的区别和特征,如孔隙水、裂隙水、岩溶水等。
地下水流动的基本规律:掌握达西定律、渗透系数的概念以及地下水流动的模拟方法。
地下水对工程的影响:了解地下水对建筑工程、隧道工程、水利工程等的影响,包括浮力、压力、涌水量等。
重点环节二:探测仪器与设备探测仪器的分类与功能:熟悉不同类型探测仪器(如地震仪、电法仪、钻探机等)的功能和使用场景。
探测仪器的使用与维护:掌握仪器的正确操作方法、校准和维护技巧,以确保探测精度。
煤矿安全培训-地测系统井下探放水工应知应会手册目录第一部分常用探放水钻机型号、结构、性能 (1)第二部分矿井探放水的基本知识 (3)第三部分探放水钻孔施工工艺流程 (4)第四部分探放水工安全生产责任制 (5)一、责任范围 (5)二、责任清单 (5)第五部分探放水工岗位安全风险管控清单 (6)一、有毒有害气体伤人风险 (6)二、顶帮伤人风险 (6)三、水害风险 (6)四、机械伤人类 (6)第六部分地质灾害防治与测量专业岗位操作红线 (7)第七部分重大事故隐患判定标准 (8)第八部分探放水工岗位作业流程标准 (9)1.班前准备 (9)2.接班 (9)3.开钻前准备 (10)4.安设孔口管 (10)5.施工 (11)6.钻孔见水后操作 (12)7.钻孔见气体后操作 (12)8.交班 (13)第九部分探放水工岗位作业口诀 (14)第一部分常用探放水钻机型号、结构、性能一、型号ZDY1900L型探放水钻机二、结构探放水钻机主要由主机、操纵台、液压系统、行走部、稳固装置等部分组成。
三、性能1、ZDY1900L煤矿用履带式探放水钻机主要用于煤矿井下探放水钻孔、抽放瓦斯孔、注水孔、探测孔及其它工程用孔,也可用于地表工程施工。
2、机组结构合理,大部件强度好,刚性好。
3、机组全部采用液压系统控制,方便井下维修与操作。
4、机组行走部采用液压马达+减速机驱动。
5、机组装有用液压控制进行钻孔的推进装置。
6、机组有采用涨紧轮组和涨紧油缸组成的履带涨紧装置。
7、机组液压系统采用国外进口负载敏感系统,系统噪声低、发热量减少,使机可靠性更高。
第二部分矿井探放水的基本知识一、矿井探放水的重点区域(一)接近水淹或者可能积水的井巷、老空或者相邻煤矿时;(二)接近含水层、导水断层、溶洞或者导水陷落柱时;(三)打开隔离煤柱放水时;(四)接近可能与河流、湖泊、水库、蓄水池、水井等相通的导水通道时;(五)接近有出水可能的钻孔时;(六)接近水文地质条件不清的区域时;(七)接近有积水的灌浆区时;(八)接近其他可能突水的地区时。
