一、名词解释：1、接线组别: 根据变压器原副边线电动势的相位关系，把变压器绕组的连接分成各种不同的组合叫接线组别。
2、阻抗电压百分数：短路阻抗电压与额定电压比值的百分数。
3、自耦变压器的公共绕组、串联绕组：自耦变压器一次绕组和二次绕组所共有的那一部分是公共绕组。
与公共绕组串联的那一部分是串联绕组。
4、自耦变压器的标准容量及效益系数：自耦变压器公共绕组的容量称为自耦变压器的标准容量。
自耦变压器的标准容量与其通过容量的比值叫它的效益系数。
5、短路电流的电动力：当电力系统发生短路时，巨大的短路电流流过电器设备和导体，会在它们之间产生很大的电动力。
6、短路电流的热效应：当系统发生短路故障时，巨大的短路电流会使导体大量发热，使导体温度急剧上升。
7、单压式灭弧装置：开断过程中灭弧室所需的吹弧压力由动触头系统带动的压气活塞所产生。
8、弹簧储能：在弹簧机构未带动断路器合闸前要将弹簧储能，即将弹簧拉伸或压缩。
9、断路器的控制电源：给断路器的控制回路供电的电源。
10、断路器的防跳装置：防止断路器“跳跃”的电气闭锁装置。
11、闭锁断路器的动作：断路器的操作动力消失或不足时，闭锁断路器用动作。
12、自同期：将未被励磁的发电机达到额定转速时投入电力系统。
准同期：将已经励磁的发电机在达到一定的条件后投入电力系统。
13、滑差角频率：脉冲电压的角频率的差值称滑差角频率。
14、滑差周期：脉动电压由零起，升到最大值，最后有降到零所需时间为滑差周期。
15、高频通道：就是指高频电流流通的路径，是用来传送高频信号的。
16、自动重合闸前加速：是由无选择性电流速断和过电流保护配合组成的。
17、自动重合闸后加速：当电网中不允许采用自动重合闸前加速保护时，为加速切除永久性故障，可采用自动重合闸后加速保护。
18、自动按频率负荷：应根据具体的电力系统可能发生的最大功率缺额来考虑按频率自动减负荷装置所减负荷的总值。
19、相继动作：按照一定的顺序一次动作。

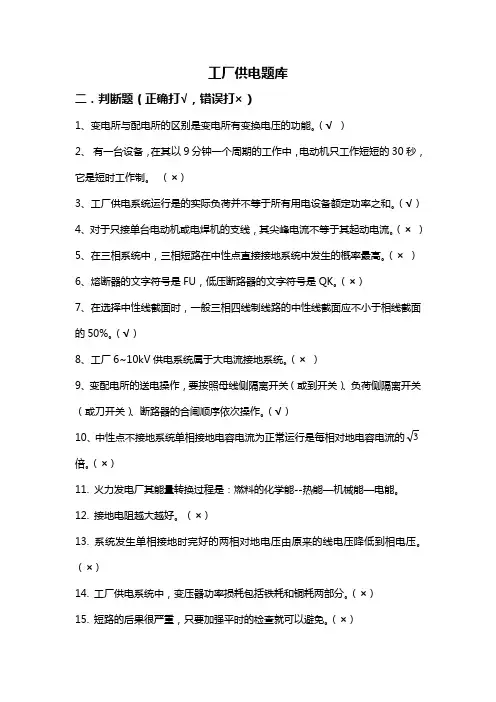

工厂供电题库二．判断题（正确打√，错误打×）1、变电所与配电所的区别是变电所有变换电压的功能。
（√）2、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。
（×）3、工厂供电系统运行是的实际负荷并不等于所有用电设备额定功率之和。
（√）4、对于只接单台电动机或电焊机的支线，其尖峰电流不等于其起动电流。
（×）5、在三相系统中，三相短路在中性点直接接地系统中发生的概率最高。
（×）6、熔断器的文字符号是FU，低压断路器的文字符号是QK。
（×）7、在选择中性线截面时，一般三相四线制线路的中性线截面应不小于相线截面的50%。
（√）8、工厂6~10kV供电系统属于大电流接地系统。
（×）9、变配电所的送电操作，要按照母线侧隔离开关（或到开关）、负荷侧隔离开关（或刀开关）、断路器的合闸顺序依次操作。
（√）10、中性点不接地系统单相接地电容电流为正常运行是每相对地电容电流的3倍。
（×）11. 火力发电厂其能量转换过程是：燃料的化学能--热能—机械能—电能。
12. 接地电阻越大越好。
（×）13. 系统发生单相接地时完好的两相对地电压由原来的线电压降低到相电压。
（×）14. 工厂供电系统中，变压器功率损耗包括铁耗和铜耗两部分。
（×）15. 短路的后果很严重，只要加强平时的检查就可以避免。
（×）16. 变压器油在变压器中起绝缘和冷却的作用。
（√）17. 高压设备发生接地时户内不得接近故障点4m以内，室外不得接近故障点8m以内。
（√）18. 电流互感器在工作时二次侧不允许开路。
（√）19. 当周围空气温度超过30度时，就不允许变压器满负荷运行了。
（×）20.变压器阻抗电压是指当变压器一次侧短路时，以额定频率的电压施加另一侧绕组的端子上并使其流过额定电流时所施加的电压。
（√）21.巨大的短路电流通过电气设备时，只会产生电动效应。
电气一次设计题库（按设计流程整理）-判断原始资料分析（23）1、6KV电网属于高压电网。
（√）2、110KV电网为超高压电网。
（×）3、电力系统的运行具有灵活性，各地区可以通过电力网互相支持，为保证电力系统安全运行所必需的备用机组必须大大地增加。
（×）4、电能的生产、输送、分配以及转换为其他形态能量的过程，是分时进行的。
（×）5、若中断供电时可能造成人身伤亡情况，则称为二类负荷。
（×）6、对一类负荷的供电要求，应由两个独立电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。
（√）7、二类负荷的供电系统宜采用双回路线供电，两回路线应尽量引自不同变压器或两段母线。
（√）8、对三类负荷供电要求，一般不考虑特殊要求。
（√）9、由电源向电力负荷中心输送电能的线路称为输电线路。
（√）10、主要担负分配电能任务的，电压等级较低的线路，称为输电线路。
（×）11、用电设备的额定电压和电力网的额定电压是相等的。
（√）12、大型电力系统构成了环网、双环网，对重要用户的供电有保证，当系统中某局部设备故障或某部分线路需要检修时，可以通过变更电力网的运行方式，对用户连续供电，减少由于停电造成的损失。
（√）15、大型电力系统有强大的调频和调压能力，有较大的抵御谐波的能力，可以提供质量更高的电能。
（√）16、无功功率中的“无功”的含义是“交换”。
（√）17、两根相线之间的电压称为线电压。
( √ )18、利用江河所蕴藏的水力资源来发电，这种电厂称水力发电厂。
（√）19、从发电厂发电机开始一直到变电设备为止，这一整体称为电力系统。
（×）20、由各级电压的电力线路，将各种发电厂、变电所和电力用户联系起来的一个发电、输电、配电和用电的整体，叫做电力系统。
（√）21、以煤、石油、天然气等作为燃料，燃料燃烧时的化学能转换为热能，然后借助汽轮机等热力机械将热能变为机械能，并由汽轮机带动发电机将机械能变为电能，这种发电厂称火力发电厂。
填空1．按输出能源分,火电厂分为凝汽式电厂和。
答：热电厂变为的工厂，称为发电厂。
答：电能3.水电厂可分为、引水式水电厂和混合式水电厂。
答：堤坝式水电厂4.核电厂的系统由核岛和组成。
答：常规岛5. 自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。
答：一次能源6. 由一次能源经加工转换的另一种形态的能源。
答：二次能源7.火力发电厂的能量转换过程为。
答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。
答：水的位能→动能→机械能→电能9.水电站所用的发电机为。
答：水轮发电机10.火力发电厂所用的发电机为。
答：汽轮发电机12.既可以是电力用户，又可以是发电厂的是电厂。
答：抽水蓄能电厂13. 是变换和分配电能的设备。
答：变压器14. 可将高电压变为低电压。
答：电压互感器15. 是限制短路电流的设备。
答：电抗器16.通常把生产、变换、输送、分配和使用电能是设备称为。
答：一次设备17.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。
答：二次设备18. 由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。
答：一次电路或电气主接线19．在对称三相电路中仅画出其中一相设备的连接用来表示三相电路的电路图称为_________。
答：单线图20．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。
答：各种一次设备21. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。
答：配电装置。
22.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。
答：断路器23.电气主接线中应用最多的开关电器是_________。
答：隔离开关24. _________起汇集和分配电能的作用。
答：母线25.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
10kV及以下变电所设计规范GB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日关于发布国家标准《10kV及以下变电所设计规范》的通知建标［1994］201号根据国家计委计综［1986］250号文的要求，由机械工业部中电设计研究院负责主编，会同有关单位共同修订的国家标准《10kV及以下变电所设计规范》，已经有关部门会审。
现批准《10kV及以下变电所设计规范》GB50053－94为强制性国家标准，自1991年11月1日起施行。
原国家标准《工业与民用10kV及以下变电所设计规范》GBJ53－83同时废止。
本规范由机械工业部负责管理，其具体解释等工作由机械工业部中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1994年3月23日第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。

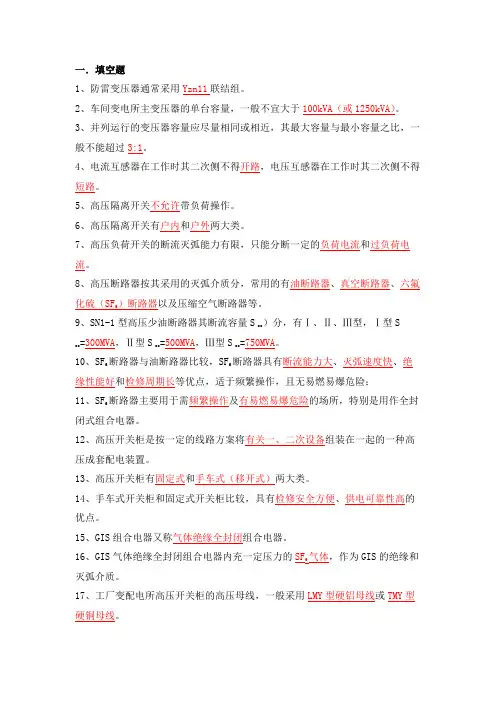

一．填空题1、防雷变压器通常采用Yzn11联结组。
2、车间变电所主变压器的单台容量，一般不宜大于100kVA（或1250kVA）。
3、并列运行的变压器容量应尽量相同或相近，其最大容量与最小容量之比，一般不能超过3:1。
4、电流互感器在工作时其二次侧不得开路，电压互感器在工作时其二次侧不得短路。
5、高压隔离开关不允许带负荷操作。
6、高压隔离开关有户内和户外两大类。
7、高压负荷开关的断流灭弧能力有限，只能分断一定的负荷电流和过负荷电流。
8、高压断路器按其采用的灭弧介质分，常用的有油断路器、真空断路器、六氟化硫（SF6）断路器以及压缩空气断路器等。
9、SN1-1型高压少油断路器其断流容量Soc）分，有Ⅰ、Ⅱ、Ⅲ型，Ⅰ型Soc =300MVA，Ⅱ型Soc=500MVA，Ⅲ型Soc=750MVA。
10、SF6断路器与油断路器比较，SF6断路器具有断流能力大、灭弧速度快、绝缘性能好和检修周期长等优点，适于频繁操作，且无易燃易爆危险；11、SF6断路器主要用于需频繁操作及有易燃易爆危险的场所，特别是用作全封闭式组合电器。
12、高压开关柜是按一定的线路方案将有关一、二次设备组装在一起的一种高压成套配电装置。
13、高压开关柜有固定式和手车式（移开式）两大类。
14、手车式开关柜和固定式开关柜比较，具有检修安全方便、供电可靠性高的优点。
15、GIS组合电器又称气体绝缘全封闭组合电器。
16、GIS气体绝缘全封闭组合电器内充一定压力的SF6气体，作为GIS的绝缘和灭弧介质。
17、工厂变配电所高压开关柜的高压母线，一般采用LMY型硬铝母线或TMY型硬铜母线。
18、低压断路器又称自动空气开关，它能带负荷通断电路，又能在短路、过负荷和低电压（失压）时自动跳闸。
19、用来控制、指示、监视、测量和保护一次电路及其设备运行的电路图，则称为二次电路图，或二次接线图，通称二次回路图。
20、二次回路一般是通过电流互感器和电压互感器与主电路相联系的。

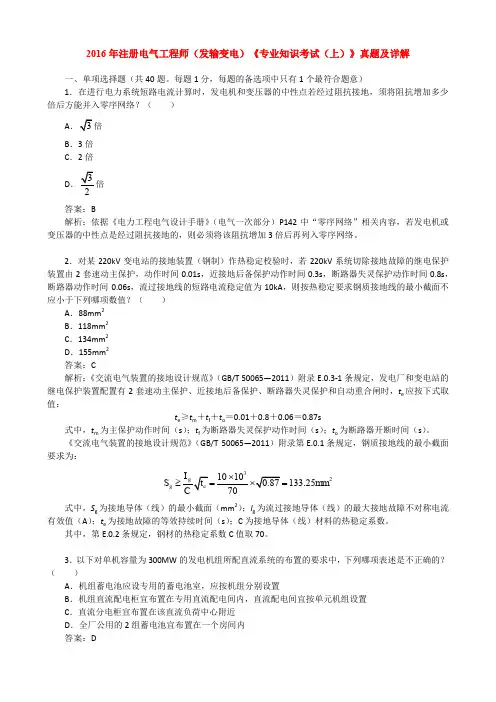

2016年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解一、单项选择题（共40题。
每题1分，每题的备选项中只有1个最符合题意）1．在进行电力系统短路电流计算时，发电机和变压器的中性点若经过阻抗接地，须将阻抗增加多少倍后方能并入零序网络？（ ）AB ．3倍C ．2倍D 倍 答案：B解析：依据《电力工程电气设计手册》（电气一次部分）P142中“零序网络”相关内容，若发电机或变压器的中性点是经过阻抗接地的，则必须将该阻抗增加3倍后再列入零序网络。
2．对某220kV 变电站的接地装置（钢制）作热稳定校验时，若220kV 系统切除接地故障的继电保护装置由2套速动主保护，动作时间0.01s ，近接地后备保护动作时间0.3s ，断路器失灵保护动作时间0.8s ，断路器动作时间0.06s ，流过接地线的短路电流稳定值为10kA ，则按热稳定要求钢质接地线的最小截面不应小于下列哪项数值？（ ）A ．88mm 2B ．118mm 2C ．134mm 2D ．155mm 2答案：C解析：《交流电气装置的接地设计规范》（GB/T 50065—2011）附录E.0.3-1条规定，发电厂和变电站的继电保护装置配置有2套速动主保护、近接地后备保护、断路器失灵保护和自动重合闸时，t e 应按下式取值：t e ≥t m ＋t f ＋t o ＝0.01＋0.8＋0.06＝0.87s式中，t m 为主保护动作时间（s ）；t f 为断路器失灵保护动作时间（s ）；t o 为断路器开断时间（s ）。
《交流电气装置的接地设计规范》（GB/T 50065—2011）附录第E.0.1条规定，钢质接地线的最小截面要求为：321010133.2570g S mm ⨯≥= 式中，S g 为接地导体（线）的最小截面（mm 2）；I g 为流过接地导体（线）的最大接地故障不对称电流有效值（A ）；t e 为接地故障的等效持续时间（s ）；C 为接地导体（线）材料的热稳定系数。
2023年继电保护备考押题2卷合1带答案（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹套一.全能考点(共100题)1.【判断题】中间继电器一般带有多付触点,且触点容量较大。
参考答案：√2.【判断题】定时限过电流保护近后备灵敏度系数要求大于等于1.3-1.5。
参考答案：√3.【判断题】电动机负序电流保护动作于减负荷。
参考答案：×4.【判断题】电动机负序电流保护，当I2>1.2I1时自动解除闭锁(I2负序电流，I1正序电流)。
参考答案：×5.【判断题】变压器内部发生严重故障时,油箱内产生大量气体,使重瓦斯继电器动作,接通保护跳闸回路,断开变压器各侧断路器。
参考答案：√6.【单选题】在使用跌落式熔断器时,应按照()、额定电流和额定开断电流选择。
A、额定电压B、额定频率C、额定功率D、额定负荷电流参考答案：A7.【判断题】电动机堵转保护采用负序电流构成。
参考答案：×8.【判断题】对中、小容量的变压器,可以装设单独的电流速断保护,与过电流保护一起作为变压器的主保护。
参考答案：×9.【单选题】电压继电器的文字符号表示为()。
A、KSB、KC、KV参考答案：C10.【判断题】变电站中将交流一次侧大电流转换成二次电流,供给测量、保护等二次设备使用的电气设备是电压互感器。
参考答案：×11.【单选题】当变压器外部故障,差动保护中流入不平衡电流,保护应()。
A、正确动作B、发异常信号C、不动作参考答案：C12.【判断题】变压器备自投接线中,备用变压器采用暗备用方式。
参考答案：×13.【判断题】继电保护在需要动作时不拒动,不需要动作时不误动是指保护具有较好的可靠性。
参考答案：√14.【单选题】电动机纵差动保护接线采用比率制动特性,应保证躲过电动机全电压起动时、外部三相短路电动机向外供给短路电流时以及()差动回路的不平衡电流。
电工进网许可证理论考试题库（判断题）电工进网许可证理论考试题库(判断题)●三段式电流保护中定时限过电流保护构成线路的后备保护。
( )●限时电流速断保护的保护范围为线路全长，灵敏度校验应选择对保护最不利的情况进行校验。
( )●中性点不接地系统是指电力系统中性点不接地。
( )●变压器过负荷保护用于反应容量在400 kVA及以上变压器的三相对称过负荷。
( )●变压器过电流保护用于反应容量在400 kVA及以上变压器的三相对称过负荷。
( )●自动重合闸实质上是通过将非正常跳开的断路器试探性合闸，实现线路上发生瞬时性故障时自动恢复运行。
( )●自动低频减载装置按照频率下降的不同程度，自动分级断开相应的重要用户。
( )●备用电源自动投入装置工作时，当备用电源无压时，备自投装置应迅速动作。
( )●自动重合闸按照控制开关位置与断路器位置不对应的原理起动。
( )●蓄电池-充电机直流电源系统有充电-放电运行方式和浮充电运行方式。
( )●变电站是电力系统中联系发电厂与用户的中间环节，具有汇集电能和分配电能、变换电压和交换功率等功能。
( )●电力系统常用继电保护的正确动作率衡量其可靠性。
( )●绝缘监视装置反应中性点不接地系统发生单相接地故障时，是根据系统出现零序电流而动作发出信号的。
( )●中性点直接接地系统发生接地故障时，在三相中将产生大小相等、相位相同的正序电压与正序电流。
( )●距离保护的测量元件为阻抗测量元件。
( )●运行统计资料表明，线路重合闸成功率很高，约为90～99%。
( )●断路器是既能关合、承载、开断运行回路的负荷电流，并能关合、承载短路等异常电流，但不能开断短路故障电流的开关设备。
( )●电力系统是由发电厂、变电所、送电线路、配电线路、电力用户组成的整体。
( )●故障切除时间等于保护装置动作时间和断路器动作时间之和。
( )●电流保护的动作时间一经整定，则不随通入保护的电流变化，保护起动后按照预先整定值延时动作，称为反时限电流保护。
10kV及以下变电所设计规范GB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日关于发布国家标准《10kV及以下变电所设计规范》的通知建标［1994］201号根据国家计委计综［1986］250号文的要求，由机械工业部中电设计研究院负责主编，会同有关单位共同修订的国家标准《10kV及以下变电所设计规范》，已经有关部门会审。
现批准《10kV及以下变电所设计规范》GB50053－94为强制性国家标准，自1991年11月1日起施行。
原国家标准《工业与民用10kV及以下变电所设计规范》GBJ53－83同时废止。
本规范由机械工业部负责管理，其具体解释等工作由机械工业部中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1994年3月23日第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。
1. 发电厂类型和变电所类型有哪些？答：发电厂类型：火力发电厂、水力发电厂、核能发电厂以及风力发电厂、地热发电厂、太阳能发电厂、潮汐发电厂等；变电所类型：枢纽变电所、、区域变电所、中间变电所、终端变电所2. 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
它们包括以下设备：（1）. 生产和转换电能的设备——发电机、电动机、变压器等2.接通或断开电路的开关电器——断路器、隔离开关、负荷开关、接触器、熔断器3、限制故障电流和防御过电压的保护电器——电抗器、避雷器4、载流导体——裸导体、电缆5、互感器——电流互感器、电压互感器6、无功补偿设备——并联电容器、串联电容器、并联电抗器7、接地装置——地网对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备称为二次设备。
它们包括以下设备：1、 测量表计——电压表、电流表、频率表、功率表、电能表2、 继电保护、自动装置及远动装置3、 直流电源设备——直流发电机组、蓄电池组、整流装置4、 操作电器、信号设备及控制电缆3. 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？答：电流将产生损耗，这些损耗都将转变成热量使电器设备的温度升高。
发热对电气设备的影响：使绝缘材料性能降低；使金属材料的机械强度下降；使导体接触电阻增加。
导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。
这些热量在适时间内不容易散出，于是导体的温度迅速升高。
同时，导体还受到电动力超过允许值，将使导体变形或损坏。
由此可见，发热和电动力是电气设备运行中必须注意的问题。
长期发热是由正常工作电流产生的；短时发热是由故障时的短路电流产生的。
4. 短时发热允许温度和长期发热允许温度分别是多少，为什么不相同？答：长期发热温度一般不超过70C 0，短期发热温度铝为200C 0，铜为300C 0长期发热：指正常工作电流引起的发热；短时发热：指短路电流引起的发热5. 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？答：是根据导体的稳定温升确定的。
10/0.4kV变压器与低压断路器、互感器及母线等配合表变压器额定电流(A) 低压出口短路电流(kA) 高压熔断器额定电流（A）总出线断路器额定电流(A)互感器变比(A)变压器低压侧出线选择中性点接地线容量Se (kVA) 阻抗电压Uk%10ＫＶ侧0.4ＫＶ侧I p I k母线槽(A)铜母线(TMY-)规格(mm2)低压电缆(mm2) 铜母线(mm2)镀锌扁钢(mm2)BV电缆(mm2)VV电缆(mm2)裸铜绞线(mm2)VV电缆规格YJV电缆规格160 4 9.2 231 14.7 5.77 16250 300/5 —4(40×4)3×185+1×953×150+1×7015×325×41×501×501×35 200 4 11.5 289 18.4 7.22 20315 400/5 —4(40×4)3×240+1×1203×185+1×9515×325×41×501×501×35 250 4 14.5 361 22.95 9.0025400 500/5 630 4(40×4)2(3×150+1×70)3×300+1×15015×340×41×701×701×50 315 4 18.2 455 28.92 11.3432500 650/5 630 4(50×4)2(3×240+1×120)2(3×150)+1×70 20×340×41×701×701×50 400 4 23.1 578 36.72 14.4040 630 800/5 800 4(63×6.3)3×2(1×185)+(1×185)2(3×185)+1×9520×340×41×951×951×70 500 4 28.9 723 45.90 18.0050 800 800/5 1000 3(80×6.3)+1(63×6.3)3×2(1×240)+1(1×240)3×2(1×240)+1(1×240)25×340×5 1×1201×1201×70 630 6 36.4 910 57.83 22.6863 1000 1000/5 1250 3(80×8)+1(63×6.3)3×2(1×400)+1(1×400)3×2(1×300)+1(1×300) 25×350×51×1501×1501×95 800 6 46.2 1156 48.96 19.2080 1250 1500/5 1600 3(100×8)+1(80×6.3)3×4(1×185)+2(1×185)3×4(1×150)+2(1×150)30×450×51×1501×1501×95 1000 6 57.8 1445 61.20 24.00100 1600 2000/5 2000 3(125×10)+1(80×8)3×4(1×240)+2(1×240)3×4(1×240)+2(1×240)30×450×51×1501×1501×95 1250 6 72.3 1806 76.50 30.00125 2000 2500/5 2500 3[2(100×10)]+1(100×10)3×4(1×400)+2(1×400)3×4(1×300)+2(1×300)30×463×51×1851×1851×120 1600 6 92.5 2312 97.92 38.40 160 2500 3000/5 3150 3[2(125×10)]+1(125×10)——40×480×5—1×2401×150 2000 6 115.6 2890 122.4 48.00 200 3200 4000/5 4000 3[2(125×10)]+1(125×10)——40×4100×5—1×2401×185 2500 6 144.5 3613 153.0 60.00 250 4000 4000/5 5000 3[3(125×10)]+1(125×16)——40×580×8—1×3001×240附注：1、Ip—短路电流峰值；Ik—对称稳态三相短路电流有效值；短路电流计算以上级系统容量无穷大为计算条件。
