链传动的原理
链传动是一种常见的机械传动方式，它通过链条将动力传递到不同的部件上，广泛应用于各种机械设备中。

链传动的原理主要包括链条、齿轮和张紧装置三个部分，下面我们将详细介绍链传动的原理。

首先，我们来看链条的作用。

链条是链传动的核心部件，它由一系列相互连接的链接组成，能够承受一定的拉力和弯曲力。

链条的主要作用是传递动力，并且能够在齿轮之间形成精确的传动比。

链条的选择取决于传动功率、传动速度、工作环境等因素，一般有滚子链、板链、双排链等不同类型。

其次，齿轮是链传动中的另一个重要部件。

齿轮是用来传递动力和转速的机械零件，它能够将来自发动机或电机的动力传递给被传动部件，实现不同部件之间的协调运动。

齿轮的直径、齿数、模数等参数会影响传动比和传动效率，因此在设计链传动时需要根据实际需求选择合适的齿轮。

最后，张紧装置也是链传动不可或缺的部分。

链条在传动过程中会因为受力而产生松弛，为了保证链条传动的正常运行，需要设
置张紧装置来保持链条的适当张紧度。

张紧装置的设计需要考虑链条的伸长、张紧力的大小、工作可靠性等因素，以确保链传动的稳定性和可靠性。

总的来说，链传动的原理是通过链条、齿轮和张紧装置的协同作用，将动力从动力源传递到被传动部件，实现不同部件之间的协调运动。

在实际应用中，链传动具有传动效率高、传动比稳定、传动功率大等优点，因此被广泛应用于各种机械设备中。

以上就是关于链传动的原理的详细介绍，希望能对大家有所帮助。

如果您对链传动的原理还有其他疑问，欢迎随时与我们联系。

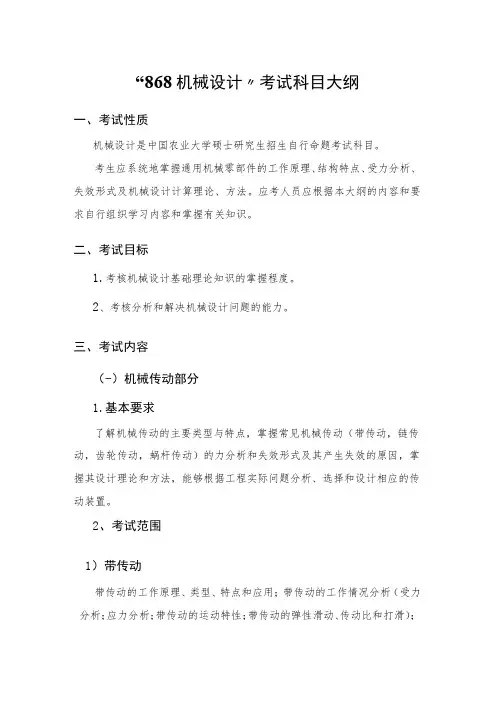

“868机械设计〃考试科目大纲一、考试性质机械设计是中国农业大学硕士研究生招生自行命题考试科目。

考生应系统地掌握通用机械零部件的工作原理、结构特点、受力分析、失效形式及机械设计计算理论、方法。

应考人员应根据本大纲的内容和要求自行组织学习内容和掌握有关知识。

二、考试目标1.考核机械设计基础理论知识的掌握程度。

2、考核分析和解决机械设计问题的能力。

三、考试内容（-）机械传动部分1.基本要求了解机械传动的主要类型与特点，掌握常见机械传动（带传动，链传动，齿轮传动，蜗杆传动）的力分析和失效形式及其产生失效的原因，掌握其设计理论和方法，能够根据工程实际问题分析、选择和设计相应的传动装置。

2、考试范围1）带传动带传动的工作原理、类型、特点和应用；带传动的工作情况分析（受力分析；应力分析；带传动的运动特性；带传动的弹性滑动、传动比和打滑）；带传动紧边拉力、松边拉力与张紧力、有效圆周力之间的关系、带传动的线速度与功率；带传动的包角及带传动能够传递的最大圆周力（或最大功率）；传动带的规格、型号和许用功率；带传动的失效形式及其产生失效的原因、带传动的计算准则及设计计算；带传动的布置和张紧。

2）链传动链传动的特点和应用；套筒滚子链的规格和标准；链传动的运动分析和受力分析；链传动的运动特性；链传动的主要参数及选择，链节距、链轮齿数对传动能力的影响；链传动的布置、张紧和润滑。

3）齿轮传动齿轮传动的失效形式和设计准则；齿轮常用材料、热处理方式和许用应力；齿轮传动的作用力及计算载荷；齿轮传动的齿面接触强度计算、齿轮传动的齿根弯曲强度计算；齿轮主要参数（齿数、模数、压力角、宽度等）的选择和计算；齿轮传动的名义载荷与计算载荷的含义和关系；齿轮传动的润滑。

4）蜗杆传动蜗杆传动的特点和类型；圆柱蜗杆传动的主要参数和几何尺寸；普通圆柱蜗杆传动的计算载荷和力分析；蜗杆传动的失效形式、引起原因和设计准则；蜗轮蜗杆的材料和结构；普通圆柱蜗杆传动的效率、润滑及热平衡计算。

第六节滚子链传动的设计计算一、链传动的主要失效形式1、链的疲劳破坏由于链在运动过程中所受的载荷不断变化，因而链在变应力状态下工作，经过一定的循环次数后，链板会产生疲劳断裂或滚子表面会产生疲劳点蚀和疲劳裂纹。

在润滑条件良好和设计安装正确的情况下，疲劳强度是决定链传动工作能力的主要因素。

2、铰链磨损链节在进入啮合和退出啮合时，销轴与套筒之间存在相对滑动，在不能保证充分润滑的条件下，将引起铰链的磨损。

磨损导致链轮节距增加，链与链轮的啮合点外移，最终将产生跳齿或脱链而使传动失效。

由于磨损主要表现在外链节节距的变化上，内链节节距的变化很小，因而实际铰链节距的不均匀性增大，使传动更不平稳。

它是开式链传动的主要失效形式。

但是近几年来由于链轮的材料、热处理工艺、防护和润滑的状况等都有了很大的改进，因而在闭式传动中链因铰链磨损而失效已不再是限制链传动的主要因素。

3、链条铰链的胶合由于套筒和销轴间存在相对运动，在变载荷的作用下，润滑油膜难以形成，当转速很高时，使套筒与销轴间发生金属直接接触而产生很大摩擦力，其产生的热量导致套筒与销轴的胶合。

在这种情况下，或者销轴被剪断，或者套筒、销轴与链板的过盈配合松动，从而造成链传动的失效。

4、链条静力拉断在低速重载的传动中或者链突然承受很大的过载时，链条静力拉断，承载能力受到链元件的静拉力强度的限制。

5、多次冲击破断工作中由于链条反复启动、制动、反转或受重复冲击载荷时承受较大的动载荷，经过多次冲击，滚子、套筒和销轴最后产生冲击断裂。

它的应力总循环次数一般在以内，它的载荷一般较疲劳破坏允许的载荷要大，但比一次冲击破断的载荷要小。

6、链轮轮齿的磨损或塑性变形在滚子链传动中，链轮轮齿磨损或塑性变形超过一定量后，链的工作寿命将明显下降。

可以采用适当的材料和热处理来降低其磨损量和塑性变形。

通常链轮的寿命为链的寿命2～3倍以上，故链传动的承载能力以链的强度和寿命为依据。

二、滚子链传动的额定功率链传动的工作情况不同，失效形式也不同。
