开发商结构施工图审核要点

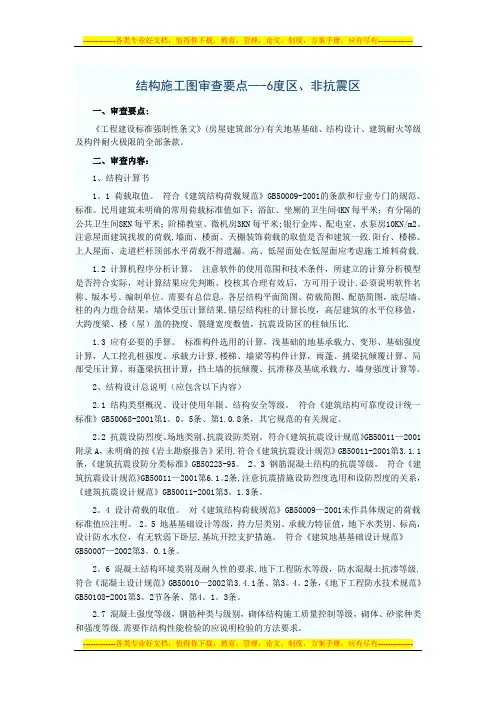

结构施工图审查要点—-6度区、非抗震区一、审查要点:《工程建设标准强制性条文》(房屋建筑部分)有关地基基础、结构设计、建筑耐火等级及构件耐火极限的全部条款。

二、审查内容：1、结构计算书1。

1 荷载取值。

符合《建筑结构荷载规范》GB50009-2001的条款和行业专门的规范、标准。

民用建筑未明确的常用荷载标准值如下：浴缸、坐厕的卫生间4KN每平米；有分隔的公共卫生间8KN每平米；阶梯教室、微机房3KN每平米;银行金库、配电室、水泵房10KN/m2。

注意屋面建筑找坡的荷载,墙面、楼面、天棚装饰荷载的取值是否和建筑一致.阳台、楼梯、上人屋面、走道栏杆顶部水平荷载不得遗漏。

高、低屋面处在低屋面应考虑施工堆料荷载.1.2 计算机程序分析计算。

注意软件的使用范围和技术条件，所建立的计算分析模型是否符合实际，对计算结果应先判断、校核其合理有效后，方可用于设计.必须说明软件名称、版本号、编制单位。

需要有总信息，各层结构平面简图、荷载简图、配筋简图，底层墙、柱的内力组合结果，墙体受压计算结果,错层结构柱的计算长度，高层建筑的水平位移值，大跨度梁、楼（屋）盖的挠度、裂缝宽度数值，抗震设防区的柱轴压比.1.3 应有必要的手算。

标准构件选用的计算，浅基础的地基承载力、变形、基础强度计算，人工挖孔桩强度、承载力计算,楼梯、墙梁等构件计算，雨蓬、挑梁抗倾覆计算、局部受压计算、雨蓬梁抗扭计算，挡土墙的抗倾覆、抗滑移及基底承载力、墙身强度计算等。

2、结构设计总说明（应包含以下内容）2.1 结构类型概况、设计使用年限、结构安全等级。

符合《建筑结构可靠度设计统一标准》GB50068-2001第1。

0。

5条、第1.0.8条，其它规范的有关规定。

2。

2 抗震设防烈度、场地类别、抗震设防类别。

符合《建筑抗震设计规范》GB50011—2001附录A，未明确的按《岩土勘察报告》采用.符合《建筑抗震设计规范》GB50011-2001第3.1.1条，《建筑抗震设防分类标准》GB50223-95。

房地产工程施工图审查要点首先，房地产工程施工图应包括完整的建筑图、结构图、给排水图、电气图和暖通空调图等，这些图纸必须有完整的详细、准确的内容，不能有遗漏和错误。

审查时要逐一比对各个图纸之间的关联性，确保一致性，如建筑图中的加固柱必须在结构图上有相对应的标注。

其次，施工图中所涉及的设计参数和规范必须符合国家标准和地方规定，不能有违反规范的情况。

如建筑图中的承重墙、结构图中的梁柱等必须符合相应的承重标准，否则会对整个工程的安全造成严重影响。

此外，给排水图和电气图中的管道、电线等也必须符合国家相关规范，以确保施工质量。

再者，对于施工图中的平面布置和空间利用要进行合理性审查，确保各功能区域的布局合理，通风采光良好，且各功能区域之间的关系和连接顺畅，便于使用和维护。

审查时应注意检查各房间的面积和尺寸是否符合设计要求，各功能区域之间的流线是否合理，安全出口和疏散通道是否设置得当等。

此外，施工图中的建筑材料和施工工艺也要进行审查，确保所选用的建筑材料符合相关标准和质量要求，施工工艺合理可行。

审查时要关注结构体系的合理性和稳定性，建筑结构层高、楼高等是否符合国家标准，各种材料的使用是否符合相关规范等。

除了以上要点外，还需要对施工图中的建筑设备和消防系统等进行审查，确保设备的布局合理，消防系统的设置符合要求。

审查时要关注建筑设备的选型是否合理，是否能够满足工程的需要，消防系统的布局是否合理，消防设备是否齐全，消防通道和安全出口是否符合规范等。

总的来说，房地产工程施工图审查是一个非常复杂和细致的工作，需要对各个方面都进行全面的审查，确保施工图的质量和准确性。

只有做到这一点，才能保证工程的施工质量和安全性，以及施工进度的顺利进行。

希望以上介绍的房地产工程施工图审查要点能够对相关工作有所帮助。

序号分类分项审图要点是否满足要求备注11、工程做法说明应与设计任务指导书一致□22、地下室后浇带节点做法是否满足规范及集团工程做法要求，后浇带是否采用钢板进行防水。

□33、对有腐蚀介质渗透区域的地基基础应采取一定的防腐措施。

□41、±0.000标高应与建筑一致□52、轴线定位、尺寸应与建筑一致□63、核对桩定位□74、坐标定位与总图应一致□85、核对桩顶、承台、基础、底板之间的标高是否相互矛盾□96、天然基础错台比例关系是否满足□107、核对承台、天然基础、地下室底板与集水坑、排水系统、电缆沟是否冲突，结构与建筑、给排水、电气图纸是否有冲突，集水坑、排水沟、电缆沟是否有遗漏。

□118、地下室车道标高以及净空高度是否满足要求，建筑与结构是否有冲突。

□129、人防图纸节点是否与结构图纸、建筑图纸冲突。

□1310、除岩石地基外，同一结构单元结构基础性质必须为一种类型□1411、电梯基坑、集水井、后浇带位置底板考虑防渗要求，可局部加厚底板和侧壁混凝土厚度□151、挡土墙位置应与建筑一致□162、挡土墙孔洞予留应与设备一致□173、地下室挡土墙窗洞应与建筑一致□184、挡墙高度应高于室外地面至少300mm □191、梁的布置不应影响建筑平面□202、与主体相连接的建筑装饰外墙应与结构有可靠连接□213、外墙门窗顶标高应与梁底标高一致□22板4、 住宅首层应按结构板进行设置。

□235、与花槽接触居室墙应为钢筋混凝土墙，并高出土面200mm。

□246、与土接触的居室墙应为钢筋混凝土墙，并高出土面200mm。

例如：花园周边主体外墙，正负零以下部位应为钢筋混凝土；其他部位主体外墙，钢筋混凝土墙顶标高建议不小于临近小区道路标高+500mm□257、结构标高的变化应与建筑协调一致□268、悬挑构件尺寸标高应与建筑协调一致□279、与地基土接触的厨房、卫生间、阳台降板分别为50mm、100㎜、80mm □2810、板下有地下室处的卫生间降板350mm，或与建筑给排水协商决定。

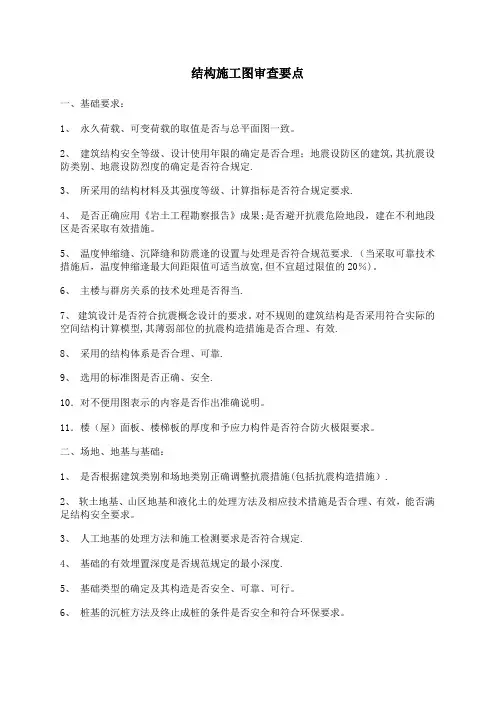

结构施工图审查要点一、基础要求：1、永久荷载、可变荷载的取值是否与总平面图一致。

2、建筑结构安全等级、设计使用年限的确定是否合理；地震设防区的建筑,其抗震设防类别、地震设防烈度的确定是否符合规定.3、所采用的结构材料及其强度等级、计算指标是否符合规定要求.4、是否正确应用《岩土工程勘察报告》成果;是否避开抗震危险地段，建在不利地段区是否采取有效措施。

5、温度伸缩缝、沉降缝和防震逢的设置与处理是否符合规范要求.（当采取可靠技术措施后，温度伸缩逢最大间距限值可适当放宽,但不宜超过限值的20％)。

6、主楼与群房关系的技术处理是否得当.7、建筑设计是否符合抗震概念设计的要求。

对不规则的建筑结构是否采用符合实际的空间结构计算模型,其薄弱部位的抗震构造措施是否合理、有效.8、采用的结构体系是否合理、可靠.9、选用的标准图是否正确、安全.10．对不便用图表示的内容是否作出准确说明。

11．楼（屋）面板、楼梯板的厚度和予应力构件是否符合防火极限要求。

二、场地、地基与基础：1、是否根据建筑类别和场地类别正确调整抗震措施(包括抗震构造措施）.2、软土地基、山区地基和液化土的处理方法及相应技术措施是否合理、有效，能否满足结构安全要求。

3、人工地基的处理方法和施工检测要求是否符合规定.4、基础的有效埋置深度是否规范规定的最小深度.5、基础类型的确定及其构造是否安全、可靠、可行。

6、桩基的沉桩方法及终止成桩的条件是否安全和符合环保要求。

7、基桩的平面布置是否符合最小桩距规定,桩及桩基承台的构造是否合理、安全.8、一个独立结构单元是否为同一基础型式,持力层是否在性质不同的地基土。

9、是否存在局部地下室；地下室抗震等级的确定、地下室底板为板筏时的内力计算与配筋构造、后浇带的设置与构造是否符合规定。

三、多层及高层钢筋砼结构:1、结构高度、高宽比是否符合适用条件。

2、框架、抗震墙的抗震等级,是否符合规范规定。

3、框架是否连续而不中断，是否存在不成榀“框架”；框架-—抗震墙结构的抗震墙周边是否设“端柱”。

监理工作中施工图审查的核心要点施工图审查是监理工作中非常重要的一环，它的目的是确保施工图纸的合理性、完整性和可操作性，以避免施工过程中出现的问题和风险。

施工图审查的核心要点包括但不限于施工图纸的准确性、合规性、安全性、可行性等。

一、准确性：审查施工图纸必须确保图纸中的尺寸、比例、位置等各项数据的准确性。

只有准确的施工图纸才能保证建筑结构的正常施工和运行。

此外，还要注意检查施工图纸中的文字、符号、标注等信息是否清晰、正确。

二、合规性：审查施工图纸还需要考虑其是否符合相关法律法规、规范标准和技术要求。

比如，审查建筑图纸时要根据国家和地方相关建筑规范，检查结构的抗震性能是否满足要求，电气图纸是否符合电气安全标准等。

三、安全性：审查施工图纸要重点关注建筑结构的安全性。

包括但不限于建筑物的承重结构是否合理、安全，是否有必要的防火、抗震设施，消防通道和疏散通道是否符合规定等。

此外，还要检查施工图纸中的施工工艺是否安全可行。

四、可行性：审查施工图纸还需要评估施工工艺的可行性。

这包括施工图纸中的施工工艺是否合理、清晰、具体，施工图纸是否缺少重要细节或者存在矛盾之处等。

只有具备合理可行的施工图纸，才能保证工程的顺利实施。

五、经济性：审查施工图纸还需要综合考虑项目的经济性。

包括但不限于施工方案的合理性、施工图纸中的不必要造价高昂或者冗余的设计等。

通过审查施工图纸，可以减少不必要的经济浪费，并提高整体的经济效益。

六、技术性：审查施工图纸还需要评估其技术性。

这包括施工图纸中的设计是否合理、先进，是否采用了新技术、新工艺等。

通过审查施工图纸，可以及时引进新的科技和工艺，提高工程的技术水平和竞争力。

七、环保性：审查施工图纸要关注其环境保护性。

包括但不限于建筑物在施工和使用过程中对环境的影响，建筑材料的环保性能等。

审查施工图纸时，要着重检查建筑物的节能设计、水资源的合理利用、废弃物的处理等方面。

八、文档管理：审查施工图纸还要关注图纸的管理和使用。

房地产公司施工图内部审核要点1.施工图内部审核施工图的内部审核是房地产公司不可缺少的一个环节，但往往因时间紧迫或技术水平而常常被开发企业所忽视，以至很多应该事先发觉并纠正的问题到施工时甚至施工后才暴露出来。

不仅引起返工损失，而且影响工程进度和质量。

严重的还会造成无法纠正的功能缺陷。

所以把好设计质量关，也就是从源头上保证了质量，进度，成本的有效控制，在这上面花费些时间和精力正是非常值得的。

2.主管人总工程师负责控制规划总图和建筑工种图纸在先进性，合理性和经济性方面的设计质量。

负责控制结构和设备工种图纸在先进性，合理性和经济性方面的设计质量。

项目管理者联盟，项目管理问题。

主办人项目经理：通阅全部图纸，提出和汇总内审意见。

协办岗位土建和设备的设计管理，现场的土建和设备工程师：通阅全部图纸，提出内审意见。

3.紧前工作本文转自项目管理者联盟施工图设计完成，本作业可与审图单位的审图同时进行。

4.工作描述审图公司主要审查设计的规范性和安全性，施工单位主要关心设计的可操作性，开发公司应重点关注设计的先进性，合理性和经济性，故内审不必担心是否会违反强制性规范，是否会安全度不够，更不必拘泥于细小的差错和遗漏，重点把握设计的先进性，合理性和经济性就行。

4.1建筑和结构工种的图纸内审在项目经理的组织下，总工程师牵头，土建设计管理和现场土建工程师一起参加。

必要时还可邀请营销部门主管和阿嚏专家参加。

4.1.1规划布局、建筑形态和外装饰、单体内部格局等是否与扩初方案一致或有所优化改进。

4.1.2是否完整体现了开发企业既定的功能要求和建筑标准。

4.1.3政府各专业建筑管理部门、配套部门对扩初方案的审查修改意见是否都在施工图上得到了落实。

4.1.4对照荷载、结构和抗震等规范，复核结构设计的计算机输入数据；抽查基础，标准层结构的实际配筋率是否与内力计算结果相一致；各部位的结构安全度是否均衡。

4.1.5墙体材料的选用是否适当，是否符合政府导向，其荷载取值是否存在张冠李戴；电梯井道的内净尺寸是否与已确定的设备匹配。

施工图审查要点及注意事项1. 引言施工图纸是建筑工程施工的重要依据，对其进行审查是确保工程质量和安全的关键环节。

本文将介绍施工图审查的要点及注意事项，以帮助项目管理人员和审查人员更好地进行施工图审查工作。

2. 施工图审查要点2.1 构造设计•确保施工图中的构造设计符合相关的建筑设计规范和标准。

•检查结构构件的布置方式和连接方式，确保其满足强度和稳定性要求。

•注意审查施工图纸上的梁、柱、墙等结构构件的尺寸、位置和标注信息，以确保施工的准确性和一致性。

2.2 细部设计•仔细审查施工图纸上的细部构造设计，包括墙体、门窗、屋面等部位的细节。

•确保细部设计的合理性，如墙体的防水、保温设计、门窗的密封性能等。

•检查细部构造的尺寸、位置和标注信息，以保证细部施工的精确性。

2.3 设备布置•检查施工图纸上设备的布置和连接，确保其符合相关的设计标准和要求。

•确认设备的选型和参数是否与设计一致。

•关注设备与其他构造的协调性，如管道、电缆的走向和布置是否合理。

2.4 安全与疏散设计•注意审查施工图纸上的安全设施，如消防设备、防护栏杆、疏散通道等。

•确保安全设施的布置和尺寸符合相关标准和设计要求。

•注意审查疏散通道的宽度、朝向和标示，以确保在紧急情况下人员能够迅速安全地疏散。

2.5 其他要点•检查施工图纸上的文字说明和标注，确认其准确性和清晰度。

•注意审查图纸的一致性和完整性，确保所有必要的图纸和附件齐全。

•关注施工图纸上与环保、节能等方面相关的设计要求，确保其合规性。

3. 施工图审查注意事项3.1 严格按照设计文件审查审查人员在进行施工图审查时，应严格按照设计文件进行审查，确保施工图与设计文件的一致性。

3.2 注重技术细节在审查施工图时，要注重技术细节，包括尺寸、标注、连结方式等方面的细节，确保施工中的准确性和可行性。

3.3 与其他审查人员及时沟通在审查过程中，要与其他审查人员及时沟通，协商解决问题，确保审查结果的准确性和一致性。

房地产施工图审图要点房地产施工图审图要点一、设计说明1、设计依据：应包括相关的设计规范、规定和标准，以及建设单位对设计的要求。

2、设计范围：应明确施工图设计的范围，包括建筑、结构、给排水、电气等专业。

3、系统叙述：对各个专业的设计内容进行简要介绍，如建筑物的功能、结构形式、材料选用等。

4、管材及接口：明确管道和接口所使用的材料和规格，以及适用的压力和温度范围。

5、阀门及阀件：应列出阀门和阀件的型号、规格、工作压力和适用范围。

6、管道敷设：包括管道的布局、走向、标高、连接方式等。

7、管道试压：说明管道试压的方法、压力和标准，以及合格的标准。

8、防腐油漆：应列出管道和设备的防腐和油漆要求。

9、管道及设备保温：对需要保温的管道和设备提出保温要求，包括保温材料、厚度、表面处理等。

二、图纸审核1、图纸完整性：检查图纸是否完整，包括各个专业的设计图纸、图纸目录、设计说明等。

2、图纸清晰度：确保图纸清晰可见，线条清晰，标注准确。

3、图纸标准性：检查图纸是否符合相关的标准和规范，包括建筑、结构、给排水、电气等专业。

4、图纸合理性：审查图纸设计的合理性，如建筑物的布局、结构形式、材料选用等是否合理。

5、图纸可行性：考虑施工的可行性，如结构是否稳定，设备安装是否可行等。

6、图纸协调性：检查各个专业之间的协调性，如管道布局、设备安装等是否协调。

7、图纸安全性：审查图纸设计是否安全，如结构安全、设备安全等。

三、其他要求1、是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

2、是否选用了淘汰产品。

3、主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

4、管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

5、是否按相关规范的要求设置了相应的排水设施，排水系统是否合理。

房地产开发施工图阶段审图要点深圳南山地产樊玉珠1、建筑专业施工图纸核查要点（1）. 房屋的开间、进深、层高、平面布局等是否满足《设计任务书》的要求。

（2）. 建筑说明和装修材料表是否有错漏或交待不清。

（3）. 平面图中分尺寸与总尺寸是否吻合，各隔间尺寸的标注及每间平面的布局，平面相互交叉关系尺寸是否交待清楚；注意轴线与柱子、墙体的关系尺寸；核查立面图中每层标高、门窗位置与平面图是否相符；注意核查剖面图中各层标高，特别是交叉层的标高以及交叉层的处理；立面图中应标明门窗的标高；结构梁、柱、板的表示等。

（4）. 校对上电梯机房和上屋面的标高尺寸；上屋面处的平台标高要略高于屋面最上层面层标高，防止雨水倒泛；标准层以上电梯机房或屋面注意横梁是否碰头，标高要核准。

（5）. 楼梯踏步的高宽、平台宽度不宜小于梯段宽度；封闭式剪刀楼梯两面开门；如利用剪刀楼梯间作为排烟时，必须有对外的窗户等。

（6）. 屋面工程防水、隔热、泛水等设计是否符合规范或《设计任务书》的要求要求。

（7）. 配合设备专业，必须在建筑图上表示的开洞和予埋件是否有遗漏。

尤其注意对空调留洞及冷凝水管的处理。

（8）. 门窗表中的数量、尺寸、型号必须与平面图核对，有否遗漏或差错。

（9）. 如有地下车库，需注意汽车入库道与自行车入库道的不同，同时要设有避免雨水进库的集水坑。

（10）. 外阳台和卫生间的地坪比室内要低。

（11）. 屋顶避雷装置的设计是否符合规范。

（12）. 图纸必须交待的节点有无遗漏。

（13）. 图纸中采用的标准图集，一律要注明标准图集的型号。

建筑节点作法是否与上海万科《施工技术操作细则》中的规定有冲突2、结构专业施工图纸核查要点（1）. 结构总说明(核对地质勘察报告)，校对基础部分的设计。

（2）. 复核各类结构构件的尺寸是否齐全，用料设计是否符合设计规范和抗震要求。

（3）. 校核所有平面中各项分尺寸和外包总尺寸以及每层结构平面的标高。

（4）. 校对所有结构构件的设计钢筋和构造钢筋以及洞口加固钢筋，主次梁交接处须加箍或吊筋，柱与墙、扶手与墙的联接筋等是否表示完整。

结构施工图设计审查要点
一、总则
（一）为指导建筑工程施工图设计文件审查工作，根据《建设工程质量管理条例》与《建设工程勘察设计管理条例》，特制定建筑工程施工图设计文件（下列简称施工图）审查要点。

（二）本要点供施工图审查机构进行民用建筑工程施工图技术性审查时参考使用。

工业建筑工程的施工图，可根据工程的实际情况参照本要点进行审查。

（三）建设单位报请施工图技术性审查的资料应包含下列要紧内容：
1、作为设计根据的政府有关部门的批准文件及附件。

2、审查合格的岩土工程勘察文件（详勘）。

3、全套施工图（含计算书并注明计算软件的名称及版本）；
4、审查需要提供的其它资料。

（四）施工图技术性审查应包含下列要紧内容：
1、是否符合《工程建设标准强制性条文》与其他有关工程建设强制性标准。

2、地基基础与结构设计等是否安全。

3、是否符合公众利益。

4、施工图是否达到规定的设计深度要求。

5、是否符合作为设计根据的政府有关部门的批准文件要求。

（五）本要点所涉及标准内容以现行规范规程内容为准。

（六）各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点作出必要的补充规定。

三、结构专业审查要点。

结构施工图审查及核对的要点一些设计院的要求1. 引言结构施工图审查及核对是确保工程施工质量和完整性的重要环节。

设计院在进行施工图审查和核对时，需要按照一定的要求和方法进行操作。

本文将介绍一些设计院在结构施工图审查和核对中的要点。

2. 结构施工图审查的目的结构施工图审查的目的是确保施工图的准确性、合理性和可行性，以保证施工过程中的安全性和施工质量。

审查的重点主要包括以下几个方面：•结构荷载：审查施工图中的荷载计算是否正确，是否满足设计要求；•结构材料：审查施工图中的材料选型是否合理，在施工过程中能够满足强度和稳定性要求；•结构连接：审查结构连接的设计和施工方案是否合理，能够确保结构的整体稳定性；•结构构造：审查结构构造的布置和细节设计是否符合设计要求和标准规范；•施工工艺：审查施工工艺的可行性和安全性，以及与结构施工图的一致性。

3. 结构施工图审查的要点在进行结构施工图审查时，设计院需要特别关注以下几个方面的要点：3.1 梁柱节点梁柱节点是结构中的重要连接部位，对结构的整体稳定性和承载能力有着重要影响。

审查时需要注意以下几个方面：•节点的连接方式和承载方式是否符合设计要求；•节点的构造是否能够满足荷载传递的要求；•节点的细节设计是否合理，是否能够确保节点的耐久性。

3.2 梁板连接梁板连接是梁和板之间的连接部位，对于梁板之间的力的传递和整体稳定性起着重要作用。

审查时需要注意以下几个方面：•连接的设计和施工方案是否合理，能够确保连接的可靠性；•连接的细节是否满足强度和稳定性的要求；•连接是否能够满足变形和振动的要求。

3.3 地基基础地基基础是结构的承载部分，对于工程的安全和稳定性至关重要。

审查时需要注意以下几个方面：•地基基础的设计是否合理，能够满足工程的荷载要求；•地基基础的施工方案是否符合标准规范和地质条件；•地基基础的验收和检测是否符合要求。

3.4 施工工艺施工工艺是结构施工过程中的重要环节，对工程质量和安全性具有重要影响。
