核磁共振氢谱解析方法
1、核磁共振氢谱谱图的解析方法
a.检查整个氢谱谱图的外形、信号对称性、分辨率、噪声、被测样品的信号等。
b.应注意所使用溶剂的信号、旋转边带、C卫星峰、杂质峰等。
c.确定TMS的位置，若有偏移应对全部信号进行校正。
d.根据分子式计算不饱和度u。
e.从积分曲线计算质子数。
f.解析单峰。对照附图I是否有－CH3-O-、CHCOCH3N=、CH3C、RCOCH2Cl、RO-CH2-Cl等基团。
g.确定有无芳香族化合物。如果在范围内有信号，则表示有芳香族质子存在。如出现AA`BB`的谱形说明有芳香邻位或对位二取代。
h.解析多重峰。按照一级谱的规律，根据各峰之间的相系关系，确定有何种基团。如果峰的强度太小，可把局部峰进行放大测试，增大各峰的强度。
i.把图谱中所有吸收峰的化学位移值与附图I相对照，确定是何官能团，并预测质子的化学环境。
j.用重水交换确定有无活泼氢。
k.连接各基团，推出结构式，并用此结构式对照该谱图是否合理。再对照已知化合物的标准谱图。
2、核磁共振氢谱谱图解析举例
例1：已知某化合物分子式为C3H7NO2。测定氢谱谱图如下所示，推定其结构。
解析 计算不饱和度u=1,可能存在双键，和有小峰，峰高不大于1个质子，故为杂质峰。经图谱可见有三种质子，总积分值扣除杂质峰按7个质子分配。从低场向高场各峰群的积分强度为2：2：3，可能有－CH2－、－CH2－、－CH3－基团。各裂分峰的裂距（J），低场三重峰为7Hz，高场三重峰为8Hz，所以这两个三峰没有偶合关系，但它们与中间六重峰有相互作用。这六重峰的质子为2个，所以使两边信号各裂分为三重峰。则该化合物具有CH3－CH2－CH2－结构单元。参考所给定的分子式应为CH3－CH2－CH2－NO2，即1－硝基丙烷。
`
例2：已知某化合物分子式为C7H16O3，其氢谱谱图如下图所示，试求其结构。
解析 计算不饱和度u=0，为饱和化合物。从谱图看出有三种质子，其质子比为1：6：9，δ为1－4之间有明显CH3－CH2－的峰形，δ为CH3－CH2－中甲基峰，9个质子三个等价甲基，被邻接－CH2－分裂为三重峰。δ处应为－CH2－，有6个质子三个等价亚甲基，可能连接氧原子，所以在较低场共振，同时被邻接甲基分裂为四重峰。更低场δ处为单峰，含有1个质子，说明无氢核邻接，是与氧相接的一个次甲基峰。连接各部分结构应为(CH3－CH2－O)3CH与标准谱对照相吻合。
第3章 核磁共振氢谱
核磁共振（nuclear magnetic resonance, NMR）是近十几年来发展起来的新技术，它与元素分析、组外光谱、红外光谱、质谱等方法配合，已成为化合物结构测定的有力工具。目前核磁共振已经深入到化学学科的各个领域，广泛应用越有机化学、生物化学、药物化学、罗和化学、无机化学、高分子化学、环境化学食品化学及与化学相关的各个学科，并对这些学科的发展起着极大的推动作用。
核磁共振测定过程中不破坏样品，仪分样品可测多种数据；不但可以测定纯物质，也可以测定彼此型号不重叠的混合物样品；不但可以测定有机物，现在许多无机物的分子结构也能用核磁共振技术进行测定。
3.1 核磁共振的基本原理
3.1.1 原子核的磁矩
原子核是带正电的粒子，若其进行自旋运动将能产生磁极矩，但并不是所有的原子核都能产生自旋，只有那些中子数和质子数均为奇数，或中子数和质子数之一为奇数的原子核才能产生自旋。如1H、13C、15N、19F、31P……、119Sn等。这些能够自旋的原子核进行自旋运动时能产生磁极矩，原子核的自旋运动与自旋量子数I相关,I=0的原子核没有自旋运动。只有I≠0的原子核有自旋运动。
原子核由中子和质子所组成，因此有相应的质量数和电荷数。很多种同位素的原子核都具有磁矩，这样的原子核可称为磁性核，是核磁共振的研究对象。原子核的磁矩取决于原子核的自旋角动量P，其大小为：
P=√𝐼(𝐼+1)ℎ2𝜋
式中：I为原子核的自旋量子数。h为普朗克常数。
原子核可按I的数值分为以下三类：
（1）中子数、质子数均为偶数，则I=0，如12C、16O、32S等。此类原子核不能用核磁共振法进行测定。
（2）中子数与质子数其一为偶数，另一为奇数，则Ｉ为半整数，如
I=1/2： 1H、13C、15N、19F、31P、37Se等；
I=3/2： 7Li、9Be、11B、33S、35Cl、37Cl等；

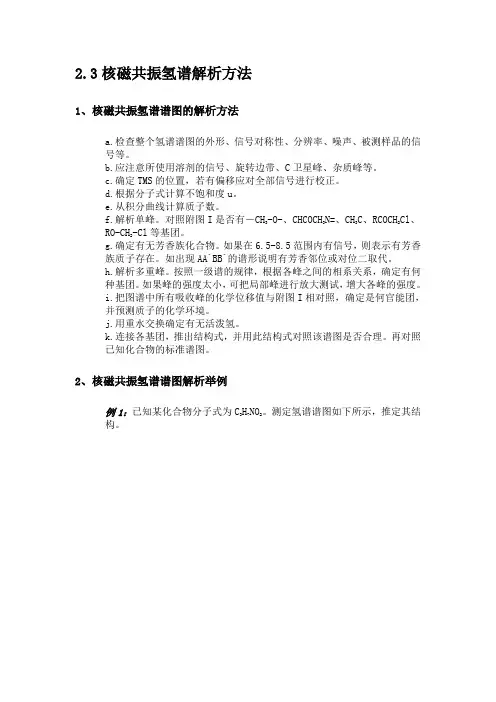

2.3核磁共振氢谱解析方法
1、核磁共振氢谱谱图的解析方法
a.检查整个氢谱谱图的外形、信号对称性、分辨率、噪声、被测样品的信号等。
b.应注意所使用溶剂的信号、旋转边带、C卫星峰、杂质峰等。
c.确定TMS的位置，若有偏移应对全部信号进行校正。
d.根据分子式计算不饱和度u。
e.从积分曲线计算质子数。
f.解析单峰。对照附图I是否有－CH3-O-、CHCOCH3N=、CH3C、RCOCH2Cl、RO-CH2-Cl等基团。
g.确定有无芳香族化合物。如果在6.5-8.5范围内有信号，则表示有芳香族质子存在。如出现AA`BB`的谱形说明有芳香邻位或对位二取代。
h.解析多重峰。按照一级谱的规律，根据各峰之间的相系关系，确定有何种基团。如果峰的强度太小，可把局部峰进行放大测试，增大各峰的强度。
i.把图谱中所有吸收峰的化学位移值与附图I相对照，确定是何官能团，并预测质子的化学环境。
j.用重水交换确定有无活泼氢。
k.连接各基团，推出结构式，并用此结构式对照该谱图是否合理。再对照已知化合物的标准谱图。
2、核磁共振氢谱谱图解析举例
例1：已知某化合物分子式为C3H7NO2。测定氢谱谱图如下所示，推定其结构。
解析 计算不饱和度u=1,可能存在双键，1.50和1.59ppm有小峰，峰高不大于1个质子，故为杂质峰。经图谱可见有三种质子，总积分值扣除杂质峰按7个质子分配。从低场向高场各峰群的积分强度为2：2：3，可能有－CH2－、－CH2－、－CH3－基团。各裂分峰的裂距（J），低场三重峰为7Hz，高场三重峰为8Hz，所以这两个三峰没有偶合关系，但它们与中间六重峰有相互作用。这六重峰的质子为2个，所以使两边信号各裂分为三重峰。则该化合物具有CH3－CH2－CH2－结构单元。参考所给定的分子式应为CH3－CH2－CH2－NO2，即1－硝基丙烷。
例2：已知某化合物分子式为C7H16O3，其氢谱谱图如下图所示，试求其结构。
2.2核磁共振氢谱的解析
1、自旋偶合系统及分类
（1）自旋－自旋偶合机理
自旋核与自旋核之间的相互作用称自旋－自旋偶合（spin-spin
coupling），简称自旋偶合。下图是1,1，2－三氯乙烷的1HNMR谱。
双峰和三峰的出现是由于相邻的氢核在外加磁场B0中产生不同的局部磁场且相互影响造成的。CHCl2中有两种取向，与B0同向和与B0反向，粗略认为二者几率相等。同向取向使CH2Cl的氢感受到外磁场强度稍稍增强，其共振吸收稍向低场（高频）位移，反向取向使CH2Cl的氢感受到的外磁场强度稍稍降低，其共振吸收稍向高场（低频）端位移，故CH使CH2裂分为双峰。
这种自旋－自旋偶合机理，认为是空间磁性传递的，即偶极－偶极相互作用。
对自旋－自旋偶合的另一种解释，认为是接触机理。即自旋核之间的相互偶合是通过核之间成键电子对传递的。
根据Pauling原理（成键电子类的自旋方向相反）和Hund规则（同一原子对成键电子应自旋平行）及对应的电子自旋取向与核的自旋取向相同时，势能稍有降低，以Ha－C－C－Hb为例分析。无偶合时Hb有一种跃迁方式，所吸收的能量为，在Ha的偶合作用下，Hb有两种跃迁方式，对应的能量分别为E1，E2。
在Hb的偶合作用下，Ha也被裂分为双峰，分别出现在处，峰间距等于Jab，J为偶合常数。
所以自旋－自旋偶合是相互的，偶合的结果产生谱线增多，即自旋裂分。
偶合常数（J）是推导结构的又一重要参数。在1HNMR谱中，化学位移（δ）提供不同化学环境的氢。积分高度（h）代表峰面积，其简化为各组数目之比。裂分峰的数目和J值可判断相互偶合的氢核数目及基团的连接方式。
（2）n+1规律
某组环境完全相等的n个核(I=1/2)，在B0中共有(n+1)种取向，使与其发生偶合的核裂分为(n+1)条峰。这就是(n+1)规律，概括如下：
某组环境相同的氢若与n个环境相同的氢发生偶合，则被裂分为（n＋1）条峰。
