桥梁工程之预制箱梁施工全过程图解

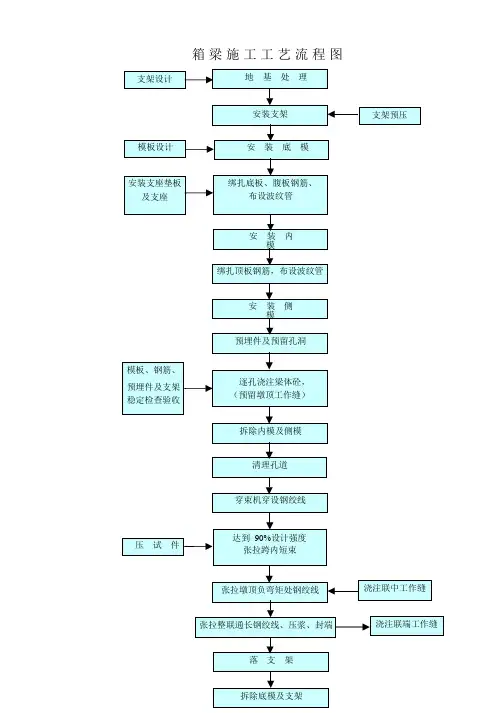

箱梁预制施工工艺流程图公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-施工工艺流程图制施施工控制要点1、箱梁底模安装台座底模在每次钢筋安装前必须进行打磨、整平处理，处理完成后涂刷脱模剂。

2、钢筋加工根据规范要求，箍筋必须加工135°角；加工好的钢筋整齐码放在半成品存放区；所有钢筋在加工之前，必须先作清污、除锈和调直处理；钢筋骨架与波纹管冲突部位的钢筋相应的调整。

3、波纹管安装波纹管定位，应根据设计图纸，在台座底部每隔1m标记波纹管的定位高度，便于施工，波纹管按图纸架设“#”定位筋，每40～60cm设置一道，精确固定波纹管坐标。

4、模板安装模板在安装前必须用磨光机打磨光洁并涂脱模剂（脱模剂优先选用水性材料），对模板接缝处的平整度及缝隙需重点控制。

对预留孔洞、拼接缝等易漏浆部位采取有效的堵浆措施，确保模板不漏浆，采用强力胶皮或填缝剂止浆。

模板接缝处需用厚度不小于2mm的回力胶条牢固粘贴。

5、混凝土浇筑圆形波纹管在浇筑前应穿入比波纹管内径小1cm的塑料管，负弯矩波纹管穿入四根小塑料软管，防止波纹管挤压变形、漏浆，确保在进行预应力施工时的质量。

塑料衬管应在混凝土初凝后及时抽出。

混凝土拌制均匀，罐车运输，车车检查，卸料入斗，龙门吊运，料斗下口距梁顶面不大于20cm，保证箱梁混凝土在浇筑过程中不发生离析现象。

插入式振捣棒振捣腹部和翼板，在振捣过程中不能触及模板及波纹管，不可过振，否则易发生石子下沉，灰浆上升，振捣过程随机检查预埋钢板，预埋筋的位置，孔道是否进浆，模板的紧固程度，随时发现问题，随时解决。

6、混凝土养护洒水养护必须保证梁体表面保持湿润，严禁出现干湿交替现象。

养护时间不少于7天。

7、拆模。

拆模时使用千斤顶配合龙门吊，拆模后及时修整模板，摆放整齐。

拆模过程中，严禁使用大锤敲打模板的方式拆模。

8、预应力张拉钢绞线束制作要按设计及规范要求进行，对所用钢铰线应进行检查，保证其无锈蚀、无硬伤。

预制箱梁施工工艺流程预制箱梁施工工艺流程预制箱梁是一种常见的梁体结构形式，具有施工速度快、强度高、质量稳定等优点。

下面将介绍预制箱梁施工的工艺流程。

1. 设计和制作：首先，根据工程要求和设计图纸制定预制箱梁的设计方案，包括梁型、尺寸、加强筋等。

然后，在工厂或者现场的预制基地进行预制箱梁的加工制作，采用钢筋混凝土浇注成型的方式。

2. 运输和安装：当预制箱梁制作完成后，需要进行运输和安装。

预制箱梁一般采用特种运输车辆进行运输，根据梁体的尺寸选择合适的车辆。

运输过程中，需要注意保护梁体，避免碰撞和损坏。

到达施工现场后，使用吊车或者起重机进行吊装安装。

3. 连接与固定：在预制箱梁的安装过程中，需要进行梁体的连接与固定。

一般采用螺栓连接的方式，通过在梁头部和支座上钻孔，安装螺栓进行连接。

同时，在固定梁体的过程中，需要使用钢筋和混凝土进行填充和浇注，增加梁体的稳定性。

4. 浇筑与养护：预制箱梁安装完成后，需要进行浇筑和养护。

首先，将混凝土配比调好，通过泵车或者输送装置将混凝土送入模板内。

然后，使用振动器震动混凝土，使其排气、填充均匀。

浇筑完成后，需要进行养护，包括覆盖保湿剂和湿布，保持梁体湿润，提高混凝土强度和抗裂性。

5. 封口与验收：在浇筑和养护完毕后，需要进行梁体的封口处理。

封口一般采用植筋、封缝剂、灌浆材料等方式，填充梁体的缝隙，保证梁体的密封性和耐久性。

最后，进行验收和检查，确保梁体的质量符合工程要求。

以上就是预制箱梁施工的简要流程。

预制箱梁作为一种常见的梁体结构形式，具有独特的优势，广泛应用于桥梁、隧道和建筑等工程中。

通过科学的施工工艺流程，可确保预制箱梁的质量和施工效率，为工程的顺利进行提供保障。

箱梁预制施工工艺流程图文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-施工工艺流程图施工控制要点1、箱梁底模安装台座底模在每次钢筋安装前必须进行打磨、整平处理，处理完成后涂刷脱模剂。

2、钢筋加工根据规范要求，箍筋必须加工135°角；加工好的钢筋整齐码放在半成品存放区；所有钢筋在加工之前，必须先作清污、除锈和调直处理；钢筋骨架与波纹管冲突部位的钢筋相应的调整。

3、波纹管安装波纹管定位，应根据设计图纸，在台座底部每隔1m标记波纹管的定位高度，便于施工，波纹管按图纸架设“#”定位筋，每40～60cm设置一道，精确固定波纹管坐标。

4、模板安装模板在安装前必须用磨光机打磨光洁并涂脱模剂（脱模剂优先选用水性材料），对模板接缝处的平整度及缝隙需重点控制。

对预留孔洞、拼接缝等易漏浆部位采取有效的堵浆措施，确保模板不漏浆，采用强力胶皮或填缝剂止浆。

模板接缝处需用厚度不小于2mm的回力胶条牢固粘贴。

5、混凝土浇筑圆形波纹管在浇筑前应穿入比波纹管内径小1cm的塑料管，负弯矩波纹管穿入四根小塑料软管，防止波纹管挤压变形、漏浆，确保在进行预应力施工时的质量。

塑料衬管应在混凝土初凝后及时抽出。

混凝土拌制均匀，罐车运输，车车检查，卸料入斗，龙门吊运，料斗下口距梁顶面不大于20cm，保证箱梁混凝土在浇筑过程中不发生离析现象。

插入式振捣棒振捣腹部和翼板，在振捣过程中不能触及模板及波纹管，不可过振，否则易发生石子下沉，灰浆上升，振捣过程随机检查预埋钢板，预埋筋的位置，孔道是否进浆，模板的紧固程度，随时发现问题，随时解决。

6、混凝土养护洒水养护必须保证梁体表面保持湿润，严禁出现干湿交替现象。

养护时间不少于7天。

7、拆模。

拆模时使用千斤顶配合龙门吊，拆模后及时修整模板，摆放整齐。

拆模过程中，严禁使用大锤敲打模板的方式拆模。

8、预应力张拉钢绞线束制作要按设计及规范要求进行，对所用钢铰线应进行检查，保证其无锈蚀、无硬伤。

预应力混凝土箱梁预制施工方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!预应力混凝土箱梁预制施工方案与流程详解一、引言预应力混凝土箱梁是现代桥梁建设中广泛应用的一种结构形式，其通过预加应力技术，有效提高了混凝土的抗裂性和承载力。

梁场参观第二弹-T梁预制施工工艺及流程之前小编带着大家参观过小箱梁的施工工艺及流程，这次我们来看T梁的施工及流程，话不多说，直奔正题。

1、T梁模板制作与安装T梁模板以厚6mm钢板作为面板；面板横肋采用[8槽钢，间距30cm；竖肋采用[10槽钢，设置内外两层，内外层以[10槽钢斜撑及横撑焊接连成整体构成骨肋，纵向骨肋间以[8槽钢横联相连，骨肋间距1.0m；外侧竖肋上端及内侧竖肋下端设两根[8通常槽钢，做对拉螺栓孔背肋，高度和底座预留孔对齐。

模板制作成可以调整横坡的，在有横坡变化的T梁翼缘板模板设置螺丝螺杆，确保能根据设计要求进行横坡调整，吊装后保持横坡平顺。

横隔板底模设计要求制作活动的、单独拆卸，以保证在先拆除侧模后，横隔板的底模仍能起支撑作用，直至张拉施工后才能拆除，避免横隔板与翼缘、腹板交界处出现因横隔板过早悬空而产生裂纹，并且多制作出来一套；横隔板要求脱模顺滑，在制作时，上口内侧27cm，上口外侧22cm，下口内侧22cm，下口外侧18cm。

模板的长度按标准梁长制作，梁长变化段设置在靠梁端的第一个中横隔梁与T梁腹板变宽点之间，侧模长度一般要比设计梁长1‰，每套模板还应配备相应的锲块模板调节，以适应不同梁长的需求。

T梁梁端预留的横向钢筋不得贴模预制后再扳起，端部侧模必须根据设计规定的横向钢筋位置、间距进行开槽、开孔，确保T梁端头横向钢筋能通长设置，数量符合设计要求，对与波纹管、钢筋骨架冲突的横向钢筋应合理避开，不得截断或不安装。

T梁横隔板端头模板采用整体式模板，顶面到行车道板顶端，与两侧翼缘环形筋梳型模板对齐。

模板上严格按设计规定的钢筋位置、间距进行开槽、开孔，尤其是横隔板顶端的主筋位置必须打孔，控制主筋的平面和水平位置，保证梁体架设后横隔板连接顺畅。

一片T梁模板分二次安装，第一次是肋板内预应力管道安装完后，将锚垫板与端模板用螺栓固定，端模板安装就位；第二次是安装侧模，由中间向两端对称安装。

模板拆除顺序遵循先支后拆、后支先拆的原则。

桥梁工程—简支箱梁节段预制、架设施工工艺及流程图本桥32m、56m简支箱梁设计为后张法预应力混凝土节段拼装整孔箱梁。

梁体采用单箱、单室预应力混凝土结构。

56m简支梁梁高4.3m，梁顶宽4.9m，底宽3.2m，梁段长度分4.0m、4.9m两种，共分为11个梁段，每段重量控制在80t以内。

32m简支梁梁高2.5m，梁顶宽4.9m，底宽2.7m，梁段长度分5.5m、6.4m两种，共分为5个梁段，每段重量控制在50t以内。

32m、56m简支箱梁采用移动支架造桥机施工，造桥机从线路包台侧向西台侧方向施工。

箱梁预制段在包台侧预制场分段预制，同时在墩台顶拼装移动支架造桥机就位，然后通过龙门吊提梁、运梁台车运梁、移动支架造桥机拼装施工，箱梁节段之间湿接缝现浇。

1.箱梁节段预制简支箱梁节段预制施工工艺流程见图1-1。

(1)模板调整箱梁的底模、外侧模均采用钢模板，模板要求接缝严密，相邻模板接缝平整，接缝处用贴胶带密封，防止漏浆，并在模板混凝土面面板上涂刷清漆和脱模剂，保证混凝土表面的光洁和平整度，以确保梁体外观质量。

当侧模及底模安装就位后，要调整模板纵向标高，使钢箱模板处于浇筑混凝土时的正确位置。

图1-1 简支箱梁节段预制施工工艺框图(2)绑扎底板、腹板钢筋及预应力管道安装钢筋在使用前，进行调直和除锈，保证钢筋表面洁净、平直，无局部弯折；钢筋的加工制作在加工车间严格按设计图进行，成品编号堆码，以便使用。

将加工好的钢筋运至模板内，按设计图放样绑扎，在交叉点处用扎丝绑牢，必要时采取点焊，以确保钢筋骨架的刚度和稳定性。

钢筋绑扎按设计及施工规范要求进行，在箱梁腹板钢筋绑扎接近完成时，要按设计图要求的位置，绑扎纵向预应力束管道定位筋，然后安装管道。

管道要平顺，接头部分要用大一号波纹管套接，用胶带纸裹紧。

定位钢筋要编号，并与箱梁模板号相对应，其焊接位置由管道坐标计算而定。

(3)内模及其支架安装内模采用组合钢模，用扣件连接。

内模侧模可在中部开适当观察孔，顶板底模在每孔梁的适当位置开两个人洞，以便内模拆除时从人洞往外运输，加快施工进度。

【最新整理，下载后即可编辑】施工工艺流程图【最新整理，下载后即可编辑】测量放线制、存梁台座施工支座预埋钢板安装箱梁底模安装钢筋半成品加工底、腹板钢筋绑扎安装预应力管道穿波纹箱梁侧模安装底、腹板钢筋报验箱梁内模、端头模板安装箱梁顶板钢筋加工箱梁顶模钢筋安装顶板预应力管道安装钢筋、模板报验砼配合比设计、试验梁体砼浇筑标准、随梁试件制作养护锚具进场、试验 钢绞线、管道试验及加工水泥浆配置、试验砼养护、拆模 梁体预应力张拉 预应力管道压浆砼强度检测 砼强度检验 试件制作及养护门吊拼装及试吊封锚、成品检查及验收 移梁门吊轨道基础施工【最新整理，下载后即可编辑】施工控制要点 1、箱梁底模安装 台座底模在每次钢筋安装前必须进行打磨、整平处理，处理完成后涂刷脱模 剂。

2、钢筋加工 根据规范要求，箍筋必须加工 135°角； 加工好的钢筋整齐码放在半成品存放区； 所有钢筋在加工之前，必须先作清污、除锈和调直处理； 钢筋骨架与波纹管冲突部位的钢筋相应的调整。

3、波纹管安装 波纹管定位，应根据设计图纸，在台座底部每隔 1m 标记波纹管的定位高度， 便于施工，波纹管按图纸架设“#”定位筋，每 40～60cm 设置一道，精确固 定波纹管坐标。

4、模板安装 模板在安装前必须用磨光机打磨光洁并涂脱模剂（脱模剂优先选用水性材 料），对模板接缝处的平整度及缝隙需重点控制。

对预留孔洞、拼接缝等易漏浆部位采取有效的堵浆措施，确保模板不漏浆， 采用强力胶皮或填缝剂止浆。

模板接缝处需用厚度不小于 2mm 的回力胶条 牢固粘贴。

5、混凝土浇筑 圆形波纹管在浇筑前应穿入比波纹管内径小 1cm 的塑料管，负弯矩波纹管穿 入四根小塑料软管，防止波纹管挤压变形、漏浆，确保在进行预应力施工时 的质量。

塑料衬管应在混凝土初凝后及时抽出。

【最新整理，下载后即可编辑】混凝土拌制均匀，罐车运输，车车检查，卸料入斗，龙门吊运，料斗下口距 梁顶面不大于 20cm，保证箱梁混凝土在浇筑过程中不发生离析现象。
