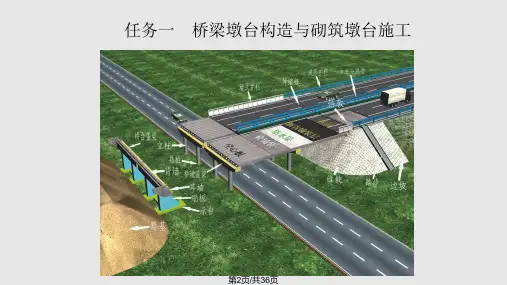

通过对桥梁墩台构造与设计知识的学习，能够认识桥梁墩台的构造要求、结构形式和各部分的基本尺寸等。
一、梁桥桥墩的构造梁桥桥墩按其构造，可分为实体桥墩、空心桥墩、柱式桥墩、柔性排架桩墩及框架墩等，按墩身横截面形状可分为矩形、圆端形、尖端形及各种空心截面组合成的墩，如图1.4所示。
按受力特点，可分为刚性墩和柔性墩；按施工工艺，可分为就地砌筑或浇筑桥墩。
（a）空心墩（b）实心墩图1.4 桥墩截面形式（一）实体桥墩实体桥墩是由墩帽、墩身和基础构成的一个实体结构。
按其截面尺寸和桥墩重力的大小不同，可分为实体重力式桥墩和实体薄壁式（墙式）桥墩（见图1.5）。
图1.5 实体薄壁桥墩1. 墩 帽墩帽是承力与传力的构件，因此对墩帽的厚度和材料的强度要求较高，其厚度随桥梁跨径而定，对于特大、大跨径桥梁不应小于50 cm，对于中、小跨径桥梁不应小于40 cm。
墩帽一般要用C20以上的混凝土做成，内应设置构造钢筋。
在一些桥面较宽、墩身较高的桥梁中，为了减小墩身及基础的圬工体积，常常利用挑出的悬臂或托盘来缩短墩身横向长度。
悬臂式或托盘式墩帽，如图1.6所示，一般采用C20或C25钢筋混凝土。
图1.6 悬臂式和托盘式墩帽墩帽长度和宽度视上部结构的形式、支座的尺寸和布置、上部结构的防振以及主梁的施工吊装要求等条件而定。
设计采用橡胶支座时，还应预留更换支座所需的位置和空间。
墩帽尺寸拟定如下。
（1）顺桥向墩帽（盖梁）最小宽度b 的确定① 双排支座，如图1.7所示，即122222a a b f c c ≥ （1.3）式中 f ——相邻两跨支座在墩帽上的中心距离（mm ）；a ，a ——支座底垫板顺桥向宽度，根据标准图或支座设计确定；1c ——支座边缘到墩身边缘的最小距离（mm ）；2c ——墩帽挑檐宽度，一般为50～100 mm ，拟定盖梁尺寸时可不考虑。
图1.7 双排支座墩帽尺寸拟定示意图 图1.8 单排支座墩帽尺寸拟定示意图② 单排支座 （如图1.8）1222b a c c （1.4）③ 不等高梁双排支座，b 按以下两式计算取大值（如图1.9）012112122a a b e c c e c c e（1.5） 120121(2)2a b c c a e c c e（1.6）图1.9 不等高支座墩帽尺寸拟定示意图f 值应按下式确定，即101f e e e （1.7）式中 f ——支座中心到梁端的距离，等跨时，11,e e 一般可从桥梁上部结构标准图中查出，特殊情况可通过梁端抗剪计算确定；0e ——相邻两跨梁端间的最小允许距离，一般称为伸缩缝，考虑温度变化、主梁挠曲变形、施工架梁可能出现的误差等根据跨度确定，中、小桥可取20～50 mm ，大跨度桥梁需经计算确定。
