装配钳工培训内容1.2.基本质量术语及其概念3.形位公差的基本概念4.机械制图的基本概念5.公差配合的基本概念6.螺纹的基础知识7.装配基本概念8.产品装配的工艺过程9.保证装配精度的工艺方法10.装配工艺原则11.装配工作的相关组成12.常用零件装配形式13.拆卸工作的要求一、基本质量术语及其概念1、合格：满足要求；2、不合格：未满足要求。

3、缺陷：未满足预期或规定用途有关的要求。

4、返工和返修的区别：返工可以达到合格标准；返修后仅仅是满足预期使用（必要时返修要有返修工艺），反修只能作为回用品。

5、让步（回用）：对使用或放行不符合规定要求的产品的许可；6、报废：为避免不合格品原有的预期用途而对其采取的措施；7 、纠正和纠正措施的区别：纠正是指对不合格采取措施使之达到合格（简称改错）；纠正措施是针对不合格的原因所采取得措施，防止再重复发生；8、纠正措施和预防措施的区别：纠正措施是针对已发生的不合格原因所采取的措施，防止不合格再发生。

预防措施是针对潜在不合格的原因所采取的措施，防止不合格的发生。

9、检验：通过观察和判断，适当时结合测量、试验所进行的符合性评价；10、验证：通过提供客观证据对规定要求已得到满足的认定；形位公差的基本概念1. 14种形位公差的符号及含义公差以形位公差的基本概念符号含义机械制图的基本概念1、机械制图中有6个基本视图；他们之间保持三个相等关系；优先选用三种视图♦6个基本视图是：主视图、俯视图、左视图、右视图、仰视图、后视图；♦它们之间保持着“长对正、高平齐、宽相等”的三等关系；♦优先选用的三种视图是：主视图、俯视图、左视图。

2 、有6 个基本视图示例：三视图实例示例：3、剖视图及断面图3.1全剖视图：用剖切面完全地剖开工件所得的剖视图；3.2半剖视图：以对称平面为界，用剖切面剖开工件的一半所得的剖视图；?? 3.3局部剖视图：用剖切面局部的剖开工件所得的剖视图；3.4断面图：与剖切面将工件切断，仅画出其断面的图形；3.5断面图与剖视图的区别：断面图只画出被剖切的断面形状，而剖视图要画出剖切面及其他可见部分的视图。

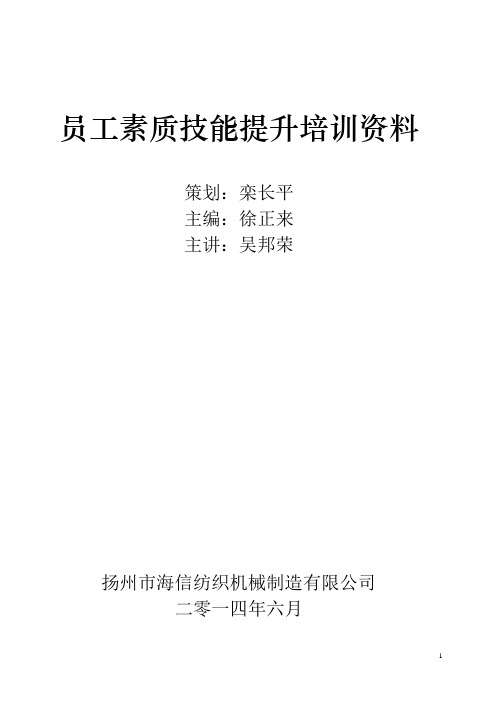

员工素质技能提升培训资料策划：栾长平主编：徐正来主讲：吴邦荣扬州市海信纺织机械制造有限公司二零一四年六月目录第一部分装配工艺通则1、一般要求：（1）应打腻子和喷漆而尚未进行此道工序的铸件及钣金件等，不能装配。

（2）组装1.6以上粗糙度的零件，不准使用锉刀，必要时在取得检验员的同意下，可用“零”号砂布修饰。

（3）压入平键及装卸轴承时，不得用铁锤敲打，应用木锤、铅、铝、紫铜锤或用装配工具进行装配。

（4）滑动零件，如花键轴和带花键孔的齿轮等，应保证能相对地灵活移动，未经工艺员和检验员同意，不准私自修花键侧面的公差。

（5）在装配高精度主轴和丝杆时，必须选配轴承，并在已定好的相互位置上，标以记号，对号装配。

（6）刮研导轨，用配合件或检验工具做涂色法检验，检验时在全部表面上接触点应均匀。

要求在25×25平方毫米面积上，滑动导轨不小于6～8个接触点。

（7）重要固定结合面，紧固后用0.04mm塞尺检查，不得插入，如导轨结合面、滑枕结合面等。

（8）零件加工表面不得有磕碰、划伤、锈蚀，特别是工作台表面、滑块、导轨面等。

2、部装和总装要求：（1）零件装配前和部装完成后，都必须彻底清洗，绝不允许有油污、脏物和铁屑存在，并应倒去棱边和毛刺。

（2）各配钻孔应按装配图和工艺规定。

必须达到正确可靠，不得偏斜。

部件装配中，钻孔和铰孔等工序完成后，应将铁屑清除干净，才能进行下道工序装配。

（3）齿轮应没有啃住现象，变速机构应保证准确变位，啮合齿轮的轴向错位应按照图纸和工艺的要求，对多级齿轮应考虑全部尺寸链的正确，若工艺上无明显要求的啮合齿轮的轴向错位，应不超过下列数值：啮合齿轮轮缘宽度≤20毫米时，轴向错位不得大于1毫米啮合齿轮轮缘＞20毫米时，轴向错位不得超过轮缘的5%，且不得大于5毫米。

（4）部件上各外露件如螺钉、铆钉、销钉、标牌、轴头及发蓝、电镀等件均应整齐完好，不许有损伤或字迹不清等现象，否则应予以更换，以确保外观质量。
