(工厂与企业)-工厂供电实验年版

一、实验目的1. 理解工厂供电系统的基本组成和运行原理；2. 掌握工厂供电系统中的电气设备操作方法；3. 分析工厂供电系统的安全运行措施；4. 培养学生动手实践能力和团队协作精神。

二、实验原理工厂供电系统主要由电源、变压器、配电线路、用电设备等组成。

本实验主要研究工厂供电系统中的电源、变压器、配电线路等部分。

电源部分主要涉及电压、电流、功率等基本电学参数；变压器部分主要研究变压器的结构、原理及工作特性；配电线路部分主要研究线路的敷设、布线、接地等。

三、实验器材1. 电源：三相交流电源；2. 变压器：油浸式变压器、干式变压器；3. 配电线路：电缆、导线、接线盒等；4. 仪表：电压表、电流表、功率表、万用表等；5. 其他：绝缘胶带、螺丝刀、扳手等。

四、实验步骤1. 电源接入：将三相交流电源接入变压器低压侧，确保电源电压稳定；2. 变压器试验：分别对油浸式变压器和干式变压器进行空载试验和负载试验，记录变压器输入、输出电压、电流、功率等参数；3. 配电线路敷设：按照实际工厂供电系统进行配电线路敷设，包括电缆、导线、接线盒等；4. 接地试验：检查接地装置的接地电阻，确保接地可靠；5. 安全运行措施分析：分析工厂供电系统中的安全运行措施，如过载保护、短路保护、漏电保护等；6. 数据处理与分析：对实验数据进行整理和分析，得出结论。

五、实验结果与分析1. 变压器试验结果分析：（1）空载试验：在变压器低压侧接入额定电压，测量变压器输入、输出电压、电流、功率等参数，计算变压器的空载损耗和空载电流。

（2）负载试验：在变压器低压侧接入额定负载，测量变压器输入、输出电压、电流、功率等参数，计算变压器的负载损耗和负载电流。

2. 配电线路敷设结果分析：（1）电缆敷设：按照实际工厂供电系统进行电缆敷设，确保电缆敷设符合规范要求。

（2）导线布线：根据用电设备需求，合理布线，确保导线敷设安全、可靠。

3. 接地试验结果分析：（1）接地电阻测量：测量接地装置的接地电阻，确保接地电阻符合规范要求。

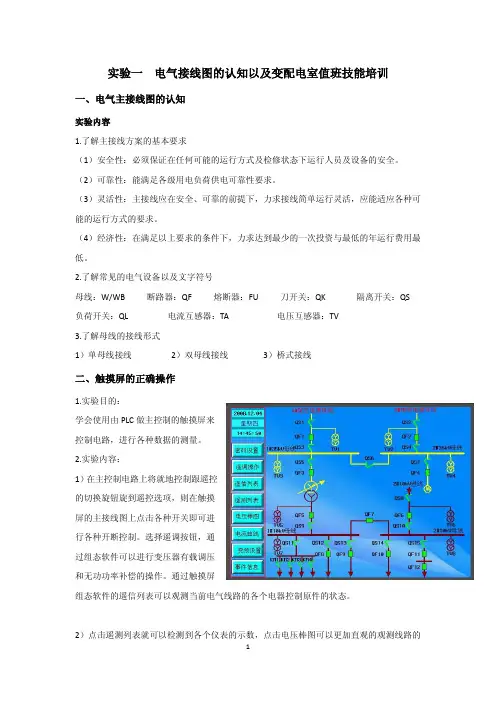

实验一电气接线图的认知以及变配电室值班技能培训一、电气主接线图的认知实验内容1.了解主接线方案的基本要求（1）安全性：必须保证在任何可能的运行方式及检修状态下运行人员及设备的安全。

（2）可靠性：能满足各级用电负荷供电可靠性要求。

（3）灵活性：主接线应在安全、可靠的前提下，力求接线简单运行灵活，应能适应各种可能的运行方式的要求。

（4）经济性：在满足以上要求的条件下，力求达到最少的一次投资与最低的年运行费用最低。

2.了解常见的电气设备以及文字符号母线：W/WB 断路器：QF 熔断器：FU 刀开关：QK 隔离开关：QS 负荷开关：QL 电流互感器：TA 电压互感器：TV3.了解母线的接线形式1）单母线接线2）双母线接线3）桥式接线二、触摸屏的正确操作1.实验目的：学会使用由PLC做主控制的触摸屏来控制电路，进行各种数据的测量。

2.实验内容：1）在主控制电路上将就地控制跟遥控的切换旋钮旋到遥控选项，则在触摸屏的主接线图上点击各种开关即可进行各种开断控制。

选择遥调按钮，通过组态软件可以进行变压器有载调压和无功功率补偿的操作。

通过触摸屏组态软件的遥信列表可以观测当前电气线路的各个电器控制原件的状态。

2）点击遥测列表就可以检测到各个仪表的示数，点击电压棒图可以更加直观的观测线路的电压情况。

电流曲线观测线路短路的电流，通过左右滑动可以查看历史数据。

三、变压器的有载调压1.实验目的：了解变压器有载调压的目的和原理2.实验内容1）打开主电源和控制电源，再打开开关电源，开关电源是通过UPS进行控制的。

2）此时三相有载调压变压器指示灯显示0%的位置，表明变压器二次侧的电压值110V。

3）按下升压按钮一次，指示灯显示5%，表明二次侧电压升高了5%。

每按一次就会升高5%。

当升高到10%时，再按升压按钮，电压将不会再升高。

4）再按降压按钮一次，指示灯会显示为5%,每按一次二次侧电压就会下降5%，当下降至-10%时，再按降压按钮时，电压将不会再下降。

黑龙江科技大学实验报告实验项目名称工厂供电倒闸操作实验日期2014.10.30班级电气11-15班学号01号姓名王嗣巍成绩电气与控制工程学院实验室实验概述：【实验目的】1．了解什么是倒闸操作。

2．熟悉倒闸操作的要求及步骤。

3．熟悉倒闸操作注意事项。

【原理说明】倒闸操作是指按规定实现的运行方式，对现场各种开关（断路器及隔离开关）所进行的分闸或合闸操作。

它是变配电所值班人员的一项经常性的、复杂而细致的工作，同时又十分重要，稍有疏忽或差错都将造成严重事故，带来难以挽回的损失。

所以倒闸操作时应对倒闸操作的要求和步骤了然于胸，并在实际执行中严格按照这些规则操作。

1．倒闸操作的具体要求（1）变配电所的现场一次、二次设备要有明显的标志，包括命名、编号、铭牌、转动方向、切换位置的指示以及区别电气相别的颜色等。

（2）要有与现场设备标志和运行方式相符合的一次系统模拟图，继电保护和二次设备还应有二次回路的原理图和展开图。

（3）要有考试合格并经领导批准的操作人和监护。

（4）操作时不能单凭记忆，应在仔细检查了操作地点及设备的名称编号后，才能进行操作。

（5）操作人不能依赖监护人，而应对操作内容完全做到心中有数。

否则，操作中容易出问题。

（6）在进行倒闸操作时，不要做与操作无关的工作或闲谈。

（7）处理事故时，操作人员应沉着冷静，不要惊慌失措，要果断地处理事故。

（8）操作时应有确切的调度命令、合格的操作或经领导批准的操作卡。

（9）要采用统一的、确切的操作术语。

（10）要用合格的操作工具、安全用具和安全设施。

2．倒闸操作的步骤变配电所的倒闸操作可参照下列步骤进行：（1）接受主管人员的预发命令。

值班人员接受主管人员的操作任务和命令时，一定要记录清楚主管人员所发的任务或命令的详细内容，明确操作目的和意图。

在接受预发命令时，要停止其他工作，集中思想接受命令，并将记录内容向主管人员复诵，核对其正确性。

对枢纽变电所重要的倒闸操作应有两人同时听取和接受主管人员的命令。

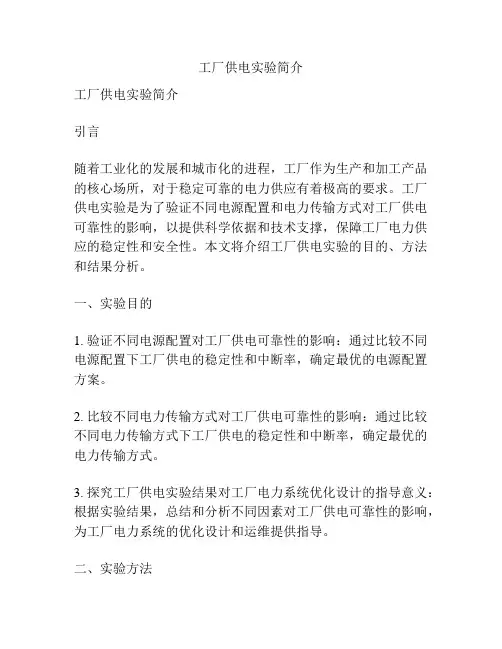

工厂供电实验简介工厂供电实验简介引言随着工业化的发展和城市化的进程，工厂作为生产和加工产品的核心场所，对于稳定可靠的电力供应有着极高的要求。

工厂供电实验是为了验证不同电源配置和电力传输方式对工厂供电可靠性的影响，以提供科学依据和技术支撑，保障工厂电力供应的稳定性和安全性。

本文将介绍工厂供电实验的目的、方法和结果分析。

一、实验目的1. 验证不同电源配置对工厂供电可靠性的影响：通过比较不同电源配置下工厂供电的稳定性和中断率，确定最优的电源配置方案。

2. 比较不同电力传输方式对工厂供电可靠性的影响：通过比较不同电力传输方式下工厂供电的稳定性和中断率，确定最优的电力传输方式。

3. 探究工厂供电实验结果对工厂电力系统优化设计的指导意义：根据实验结果，总结和分析不同因素对工厂供电可靠性的影响，为工厂电力系统的优化设计和运维提供指导。

二、实验方法1. 实验样本选择：选择多个规模不同的工厂作为实验样本，包括小型工厂、中型工厂和大型工厂。

2. 实验因素设置：设置不同的电源配置和电力传输方式作为实验因素，具体包括：(1) 电源配置：包括单电源和多电源配置，其中多电源配置又可分为并联配置和备用配置。

(2) 电力传输方式：包括直接供电和间接供电两种方式。

3. 实验步骤：(1) 对实验样本进行电力系统现状调研，了解工厂电力负荷和用电特点，确定实验样本的电力需求和供电方案。

(2) 按照不同实验因素设置，对实验样本进行真实模拟实验，记录并统计供电故障和中断情况。

(3) 对实验结果进行数据分析和系统评价，比较不同实验因素对工厂供电可靠性的影响。

三、实验结果分析根据实验结果的数据统计和对比分析，可以得到以下结论：1. 电源配置方案：多电源配置在提高供电可靠性方面优于单电源配置。

其中，备用配置相比并联配置表现更佳，备用配置下工厂供电的稳定性更高。

2. 电力传输方式：直接供电相比于间接供电方式，在工厂供电可靠性方面表现得更好。

直接供电方式能够减少能量传输和转换过程中的能量损失，提高供电效率和稳定性。

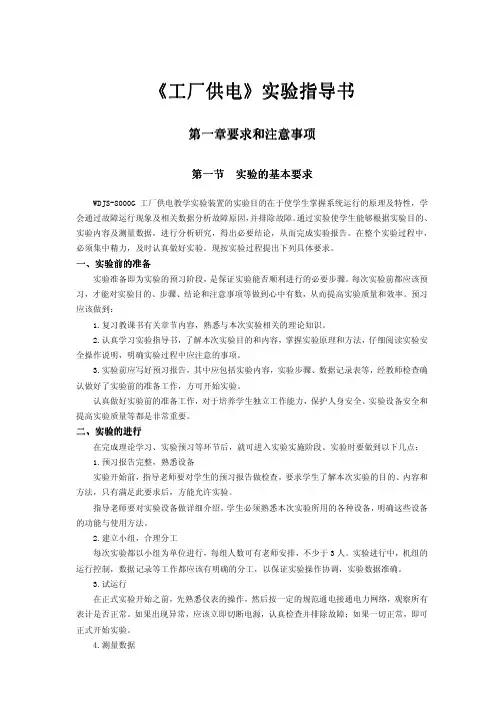

《工厂供电工厂供电》》实验指导书第一章要求和注意事项第一章要求和注意事项第一节第一节 实验的基本要求实验的基本要求实验的基本要求WDJS-8000G 工厂供电教学实验装置的实验目的在于使学生掌握系统运行的原理及特性，学会通过故障运行现象及相关数据分析故障原因，并排除故障。

通过实验使学生能够根据实验目的、实验内容及测量数据，进行分析研究，得出必要结论，从而完成实验报告。

在整个实验过程中，必须集中精力，及时认真做好实验。

现按实验过程提出下列具体要求。

一、实验前的准备实验前的准备实验准备即为实验的预习阶段，是保证实验能否顺利进行的必要步骤。

每次实验前都应该预习，才能对实验目的、步骤、结论和注意事项等做到心中有数，从而提高实验质量和效率。

预习应该做到：1.复习教课书有关章节内容，熟悉与本次实验相关的理论知识。

2.认真学习实验指导书，了解本次实验目的和内容，掌握实验原理和方法，仔细阅读实验安全操作说明，明确实验过程中应注意的事项。

3.实验前应写好预习报告，其中应包括实验内容，实验步骤、数据记录表等，经教师检查确认做好了实验前的准备工作，方可开始实验。

认真做好实验前的准备工作，对于培养学生独立工作能力，保护人身安全、实验设备安全和提高实验质量等都是非常重要。

二、实验的进行实验的进行在完成理论学习、实验预习等环节后，就可进入实验实施阶段。

实验时要做到以下几点：1.预习报告完整，熟悉设备实验开始前，指导老师要对学生的预习报告做检查，要求学生了解本次实验的目的、内容和方法，只有满足此要求后，方能允许实验。

指导老师要对实验设备做详细介绍，学生必须熟悉本次实验所用的各种设备，明确这些设备的功能与使用方法。

2.建立小组，合理分工每次实验都以小组为单位进行，每组人数可有老师安排，不少于3人。

实验进行中，机组的运行控制，数据记录等工作都应该有明确的分工，以保证实验操作协调，实验数据准确。

3.试运行在正式实验开始之前，先熟悉仪表的操作，然后按一定的规范通电接通电力网络，观察所有表计是否正常。

一、实验目的1. 了解工厂供电系统的基本组成和运行原理。

2. 掌握工厂供电系统的基本操作和维护方法。

3. 熟悉电气设备的安装、调试和运行。

4. 培养学生动手能力和团队协作精神。

二、实验原理工厂供电系统主要由电源、变压器、配电装置、线路和用电设备等组成。

本实验主要研究工厂供电系统的运行原理和操作方法。

三、实验仪器与设备1. 电源：380V/50Hz三相交流电源2. 变压器：单相、三相变压器各一台3. 配电装置：断路器、隔离开关、熔断器等4. 线路：绝缘导线、电缆等5. 用电设备：照明灯具、电动机等6. 测量仪器：电压表、电流表、功率表、绝缘电阻表等四、实验内容1. 工厂供电系统基本组成及连接方式2. 变压器运行原理及操作3. 配电装置运行原理及操作4. 线路敷设及接线5. 用电设备安装及调试6. 电气设备的维护与保养五、实验步骤1. 观察并熟悉工厂供电系统的基本组成和连接方式。

2. 将电源、变压器、配电装置、线路和用电设备按实验要求连接好。

3. 进行变压器运行实验，观察并记录变压器输入、输出电压和电流值。

4. 进行配电装置运行实验，观察并记录断路器、隔离开关、熔断器的操作过程。

5. 进行线路敷设及接线实验，确保线路连接牢固、安全可靠。

6. 进行用电设备安装及调试实验，观察并记录用电设备的运行状态。

7. 对电气设备进行维护与保养，确保设备正常运行。

六、实验结果与分析1. 变压器运行实验：根据实验数据，计算出变压器的变比、效率等参数，分析变压器运行状况。

2. 配电装置运行实验：观察断路器、隔离开关、熔断器的操作过程，分析其运行原理和操作方法。

3. 线路敷设及接线实验：检查线路连接牢固、安全可靠，确保实验顺利进行。

4. 用电设备安装及调试实验：观察用电设备的运行状态，确保设备正常运行。

七、实验总结通过本次实验，我们对工厂供电系统的基本组成、运行原理和操作方法有了更深入的了解。

在实验过程中，我们掌握了电气设备的安装、调试和运行方法，提高了动手能力和团队协作精神。

一、实验目的1. 熟悉工厂供电系统的基本组成和运行原理；2. 掌握工厂供电系统主要设备的操作方法；3. 培养实验操作技能，提高实际应用能力。

二、实验原理工厂供电系统是指为工厂提供电能的设备、线路和控制系统。

其基本原理是通过发电厂产生电能，经输电线路传输至工厂，通过变电设备降压后，通过配电线路分配到各个用电设备。

三、实验仪器与设备1. 发电机：1台；2. 变压器：1台；3. 断路器：1台；4. 电流表：1个；5. 电压表：1个；6. 电阻表：1个；7. 电能表：1个；8. 配电箱：1个；9. 配电线路：若干；10. 用电设备：若干。

四、实验步骤1. 连接实验电路：将发电机、变压器、断路器、电流表、电压表、电阻表、电能表、配电箱和配电线路等连接成实验电路。

2. 发电机启动：启动发电机，观察发电机运行情况，确保发电机正常运行。

3. 变压器操作：根据实验要求，对变压器进行升压或降压操作，观察变压器运行情况，确保变压器正常运行。

4. 断路器操作：根据实验要求，对断路器进行合闸或分闸操作，观察断路器运行情况，确保断路器正常运行。

5. 测量电压、电流和电阻：使用电压表、电流表和电阻表分别测量电路中的电压、电流和电阻，记录数据。

6. 测量电能：使用电能表测量电路中的电能消耗，记录数据。

7. 分析实验数据：根据实验数据，分析工厂供电系统的运行情况，计算电能消耗等指标。

8. 实验结束：关闭发电机，断开实验电路，整理实验器材。

五、实验结果与分析1. 实验数据：（1）电压：U = 220V；（2）电流：I = 10A；（3）电阻：R = 22Ω；（4）电能消耗：W = 220V × 10A × t（t为实验时间）。

2. 分析：（1）实验过程中，发电机、变压器、断路器等设备运行正常，满足工厂供电系统的基本要求；（2）根据实验数据，计算电能消耗为2200Wt，说明工厂供电系统在实验过程中运行稳定；（3）实验过程中，电压、电流和电阻等参数符合理论计算值，说明实验结果可靠。

工厂供电实验指导书4工厂供电实验指导书4⒈引言本文档旨在提供关于工厂供电实验的详细指导。

工厂供电是指为工厂提供稳定可靠的电力供应。

本指导书将介绍工厂供电的基本原理、实验所需设备以及实验步骤。

⒉工厂供电原理⑴供电网络结构详细介绍工厂供电的网络结构，包括电源变电站、主配电室、次配电室等。

⑵电力负荷计算介绍如何计算工厂的电力负荷，包括瞬时负荷和平均负荷的计算方法。

⑶电压稳定与调节说明如何保持工厂供电的电压稳定，并介绍电压调节的方法和设备。

⒊实验设备⑴变电站设备变电站所需的设备，包括变压器、隔离开关、断路器等。

⑵配电室设备介绍主配电室和次配电室所需的设备，包括开关柜、遥控装置等。

⑶电能计量装置说明工厂供电需要使用的电能计量装置，包括电能表、功率因数仪等。

⒋实验步骤⑴实验前准备列出实验前需要做的准备工作，包括检查设备状态、连接电源等。

⑵实验过程详细描述实验的步骤和操作方法，包括开启电源、测量电压电流等。

⑶实验结果分析解释实验结果，并对供电网络的性能进行评估和分析。

⒌附件本文档涉及以下附件：附件1：工厂供电实验数据记录表附件2：工厂供电设备布置图⒍法律名词及注释⑴供电网络法规解释与工厂供电相关的法律名词，如电力法、配电规程等。

⑵设备安全标准介绍与工厂供电设备安全相关的法律要求，如安全生产法、设备安全标准等。

⒎结束语本文档提供了关于工厂供电实验的详细指导，包括原理、设备和实验步骤等内容。

通过实验，可以更好地理解和掌握工厂供电的基本知识和操作技巧。

希望本文档能对工厂供电实验的学习和实践有所帮助。

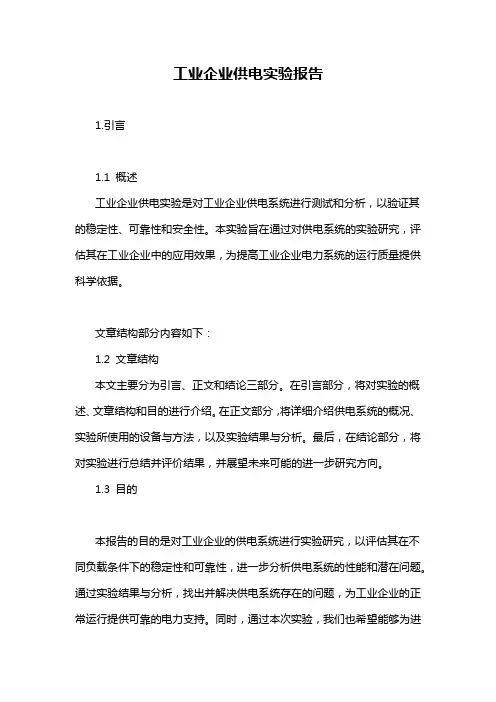

工业企业供电实验报告1.引言1.1 概述工业企业供电实验是对工业企业供电系统进行测试和分析，以验证其的稳定性、可靠性和安全性。

本实验旨在通过对供电系统的实验研究，评估其在工业企业中的应用效果，为提高工业企业电力系统的运行质量提供科学依据。

文章结构部分内容如下：1.2 文章结构本文主要分为引言、正文和结论三部分。

在引言部分，将对实验的概述、文章结构和目的进行介绍。

在正文部分，将详细介绍供电系统的概况、实验所使用的设备与方法，以及实验结果与分析。

最后，在结论部分，将对实验进行总结并评价结果，并展望未来可能的进一步研究方向。

1.3 目的本报告的目的是对工业企业的供电系统进行实验研究，以评估其在不同负载条件下的稳定性和可靠性，进一步分析供电系统的性能和潜在问题。

通过实验结果与分析，找出并解决供电系统存在的问题，为工业企业的正常运行提供可靠的电力支持。

同时，通过本次实验，我们也希望能够为进一步对供电系统的研究提供一定的参考和借鉴。

2.正文2.1 供电系统介绍工业企业的供电系统是企业正常运转和生产的重要基础设施之一。

供电系统的稳定性和可靠性直接影响着企业的生产效率和安全性。

一个典型的工业企业供电系统包括电源输入系统、主配电系统、控制系统、应急备用电源系统等部分。

电源输入系统是供电系统的起点，通常包括变电站、配电变压器等设备，负责将高压电网的电能转换为适合工厂使用的低压电能。

主配电系统是将电源输入系统提供的电能分配到各个用电设备和生产设备上的系统，通常包括主配电柜、配电线路、电力电缆等。

控制系统是对电能使用进行监控和管理的部分，通常包括智能电能监控系统、自动化控制系统等，能够实现对电能使用的实时监测和调节。

应急备用电源系统是在电网故障或其他突发情况下保障企业正常运转的重要保障，通常包括柴油发电机组、UPS不间断电源等设备。

综上所述，工业企业供电系统必须具备稳定、可靠、安全的特点，以确保企业生产运行的正常进行。

一、实验目的1. 理解工厂供电系统的基本组成和运行原理。

2. 掌握工厂供电设备的使用方法和维护保养知识。

3. 培养动手操作能力和分析解决问题的能力。

4. 了解工厂供电系统的安全操作规程。

二、实验时间2023年10月15日—2023年10月19日三、实验地点XX工厂供电实训基地四、实验指导教师XX（职称）五、实验内容1. 工厂供电系统概述2. 变压器及配电柜的操作与维护3. 低压电器及保护装置的使用4. 工厂供电系统故障排查及处理5. 实验操作及记录六、实验步骤1. 工厂供电系统概述（1）讲解工厂供电系统的基本组成，包括发电厂、输电线路、变电站、配电线路和用电设备等。

（2）介绍工厂供电系统的运行原理，包括电能的产生、输送、分配和使用。

（3）分析工厂供电系统的特点，如电压等级、供电方式、负荷特性等。

2. 变压器及配电柜的操作与维护（1）讲解变压器的基本原理、构造和分类。

（2）演示变压器的操作方法，包括投切、调整电压等。

（3）讲解配电柜的组成和功能，演示配电柜的操作方法。

（4）介绍变压器和配电柜的维护保养知识，包括定期检查、清洁、润滑等。

3. 低压电器及保护装置的使用（1）讲解低压电器的种类、性能和应用。

（2）演示低压电器的安装、调试和使用方法。

（3）介绍保护装置的种类、作用和使用方法，如熔断器、断路器、继电器等。

4. 工厂供电系统故障排查及处理（1）讲解工厂供电系统常见故障的类型和原因。

（2）演示故障排查的方法和步骤。

（3）介绍故障处理的方法和注意事项。

5. 实验操作及记录（1）按照实验指导书的要求，进行实验操作。

（2）认真观察实验现象，记录实验数据。

（3）分析实验结果，总结实验心得。

七、实验结果与分析1. 变压器及配电柜的操作与维护通过实验，掌握了变压器的操作方法和维护保养知识，能够正确地进行变压器投切和调整电压。

2. 低压电器及保护装置的使用通过实验，了解了低压电器的种类、性能和应用，掌握了低压电器的安装、调试和使用方法。

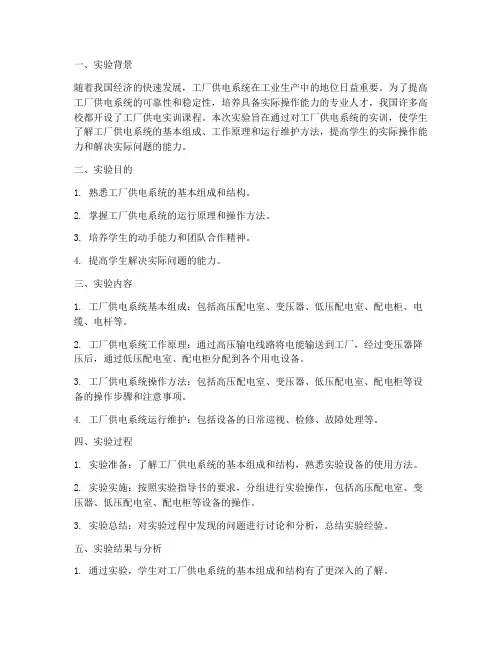

一、实验背景随着我国经济的快速发展，工厂供电系统在工业生产中的地位日益重要。

为了提高工厂供电系统的可靠性和稳定性，培养具备实际操作能力的专业人才，我国许多高校都开设了工厂供电实训课程。

本次实验旨在通过对工厂供电系统的实训，使学生了解工厂供电系统的基本组成、工作原理和运行维护方法，提高学生的实际操作能力和解决实际问题的能力。

二、实验目的1. 熟悉工厂供电系统的基本组成和结构。

2. 掌握工厂供电系统的运行原理和操作方法。

3. 培养学生的动手能力和团队合作精神。

4. 提高学生解决实际问题的能力。

三、实验内容1. 工厂供电系统基本组成：包括高压配电室、变压器、低压配电室、配电柜、电缆、电杆等。

2. 工厂供电系统工作原理：通过高压输电线路将电能输送到工厂，经过变压器降压后，通过低压配电室、配电柜分配到各个用电设备。

3. 工厂供电系统操作方法：包括高压配电室、变压器、低压配电室、配电柜等设备的操作步骤和注意事项。

4. 工厂供电系统运行维护：包括设备的日常巡视、检修、故障处理等。

四、实验过程1. 实验准备：了解工厂供电系统的基本组成和结构，熟悉实验设备的使用方法。

2. 实验实施：按照实验指导书的要求，分组进行实验操作，包括高压配电室、变压器、低压配电室、配电柜等设备的操作。

3. 实验总结：对实验过程中发现的问题进行讨论和分析，总结实验经验。

五、实验结果与分析1. 通过实验，学生对工厂供电系统的基本组成和结构有了更深入的了解。

2. 学生掌握了工厂供电系统的运行原理和操作方法，能够独立完成实验操作。

3. 学生在实验过程中培养了团队合作精神，提高了沟通协调能力。

4. 学生在实验过程中遇到了一些问题，通过讨论和分析，找到了解决问题的方法。

六、实验心得与体会1. 通过本次实验，我深刻认识到工厂供电系统在工业生产中的重要性，以及保障供电系统安全稳定运行的重要性。

2. 实验过程中，我学会了如何正确操作高压配电室、变压器、低压配电室、配电柜等设备，为今后的工作打下了基础。

一、实验目的本次实训实验旨在使学生深入了解工厂供电系统的基本组成、工作原理和运行特点，提高学生对电力系统运行和维护的实际操作能力。

通过实验，学生能够掌握以下内容：1. 工厂供电系统的基本组成及各部分功能。

2. 电力设备的基本操作和维护方法。

3. 供电系统的安全运行和维护措施。

4. 电力负荷的计算及供电质量的评估。

二、实验内容1. 工厂供电系统基本组成及原理2. 电力设备操作及维护3. 供电系统运行与维护4. 电力负荷计算与供电质量评估三、实验原理工厂供电系统是工厂生产过程中不可或缺的部分，其基本组成包括：电源、变压器、配电线路、配电设备、用电设备等。

电源通过变压器将高压电能转换为低压电能，然后通过配电线路和配电设备分配到各个用电设备。

为了保证供电系统的安全、可靠、经济运行，需要对电力设备进行定期维护和检修。

四、实验步骤1. 观察工厂供电系统现场，了解其基本组成及布局。

2. 学习电力设备的基本操作和维护方法，包括配电柜、开关、电缆等。

3. 通过实验操作，了解供电系统的运行与维护流程。

4. 计算电力负荷，评估供电质量。

五、实验结果与分析1. 工厂供电系统基本组成及布局通过观察现场，发现工厂供电系统主要由电源、变压器、配电线路、配电设备、用电设备等组成。

电源采用高压线路接入，通过变压器将高压电能转换为低压电能，然后通过配电线路和配电设备分配到各个用电设备。

2. 电力设备操作及维护在实验过程中，学习了配电柜、开关、电缆等电力设备的操作和维护方法。

例如，配电柜的合闸、分闸操作，开关的安装、调试，电缆的敷设、连接等。

3. 供电系统运行与维护通过实验操作，掌握了供电系统的运行与维护流程。

主要包括：定期检查电力设备，发现故障及时排除；对电力设备进行维护保养，确保其正常运行；对供电系统进行定期评估，确保供电质量。

4. 电力负荷计算与供电质量评估根据实验数据，计算出电力负荷，评估供电质量。

结果表明，工厂供电系统在正常运行期间，电力负荷在额定范围内，供电质量符合要求。

一、实验目的1. 理解工厂供电系统的基本接线原理和组成。

2. 掌握工厂供电系统接线的操作步骤和方法。

3. 培养实际操作能力，提高对工厂供电系统的认识。

二、实验原理工厂供电系统是工业生产中不可或缺的环节，其接线质量直接影响到供电的可靠性、安全性和经济性。

本实验通过搭建一个简单的工厂供电系统模型，学习并掌握工厂供电的接线方法。

工厂供电系统主要由以下部分组成：1. 电源：工厂供电系统的电源可以是高压电网或自备发电机组。

2. 变配电所：将高压电源降压为适合工厂使用的电压等级。

3. 低压配电系统：将降压后的电压分配到各个用电设备。

4. 电气设备：包括变压器、断路器、电缆、开关等。

三、实验仪器与材料1. 实验设备：工厂供电系统模型、高压电源、低压电源、变配电所、低压配电系统、电气设备等。

2. 实验材料：导线、电缆、接线端子、绝缘胶带等。

四、实验步骤1. 熟悉实验设备与材料，了解各部分的功能和作用。

2. 根据实验要求，搭建工厂供电系统模型。

3. 接线步骤：a. 将高压电源接入变配电所，确保高压侧接线正确；b. 将变配电所的低压侧接入低压配电系统，确保低压侧接线正确；c. 将低压配电系统的电缆接入电气设备，确保电缆接线正确；d. 对接好的接线进行检查，确保接线无误；e. 合上开关，观察系统运行情况。

4. 调试步骤：a. 检查系统电压、电流等参数是否正常；b. 调整变压器和电气设备的参数，确保系统稳定运行；c. 对系统进行试运行，观察各部分运行情况。

五、实验结果与分析1. 实验结果：在实验过程中，按照接线步骤正确接线，并成功搭建了工厂供电系统模型。

系统运行稳定，各部分参数正常。

2. 实验分析：a. 实验过程中，正确掌握了工厂供电系统的接线方法，提高了实际操作能力；b. 通过搭建实验模型，加深了对工厂供电系统的认识，为以后从事相关工作奠定了基础；c. 在调试过程中，学会了调整系统参数，确保系统稳定运行。

六、实验总结本次实验通过搭建工厂供电系统模型，学习了工厂供电的接线方法，提高了实际操作能力。

工厂供电实验简介一电磁型电流、电压和时刻继电器的原理及性能测试一、实验目的了解电磁型电流继电器、时刻继电器、信号继电器、中间继电器的工作原理、结构及参数测定。

二、实验内容1、观看电流继电器、时刻继电器、信号继电器、中间继电器的结构；2、把握电流继电器、时刻继电器、信号继电器、中间继电器的参数测定方法。

三、实验仪器DL型电流继电器 DS型时刻继电器 DX型信号继电器 DZ型中间继电器0-5A交流电流表 0-300V直流电压表 0-900Ω调剂变阻器 401型电秒表0-5A直流电流表调压器四、实验步骤1、观看继电器的结构。

着重了解电磁系统的组成及动作原理。

2、测定电流继电器的动作电流和返回电流。

实验接线如图1-1所示。

~220VK1 K2- 空气开关 YE- 指示灯 KA- 电流继电器 A- 交流电流表 V-交流电压表R- 调剂变阻器 TY- 调压器图1-1 电流继电器实验接线图电流继电器的动作电流和返回电流测试按图1-1进行。

合上开关 K1 K2，调剂调压器TY 和调剂电位器R 使电流 I由小到大逐步增加，当继电器动合触点闭合〔或动断触点断开〕时流过继电器的最小电流称为继电器的动作电流I op。

当继电器流过的电流逐步减小到某一值时，动合触点断开〔或动断触点闭合〕，那个使继电器返回到初始位置的最大电流称为继电器的返回电流I r。

而返回系数K r为K r= I r / I opDL型电流继电器属过量继电器，返回系数不小于0.85。

当大于0.9时，应注意继电器触点压力。

以上过程重复做三次，运算每次的返回系数，取三次返回系数的平均值。

返回电流I r总是小于动作电流I op。

返回系数K r 总是小于1 。

继电器质量愈好，返回系数K r 值愈高。

返回系数一样为0.85。

3、’测定信号继电器的动作值。

信号继电器分电压信号继电器(如图1-2a) 电流信号继电器(如图1-2b)和电流淌作电压保持(如图1-2c)等信号继电器。

工厂供电实验报告指导老师：杨小峰专业：电气工程及其自动化学生：唐帅学号：200906050418实验一、变配电所电气工程图的绘制一、实验目的1. 熟悉变配电所的型式与总体布局。

2. 了解较复杂图纸绘制的步骤。

3. 进一步提高绘图速度。

熟悉相应的电气符号二、实验仪器设备及器材个人计算机及CAD软件三、实验要求1．预习变配电所电气工程图绘制的有关内容；熟悉布置图、系统图。

写出预习报告：a变配电所的型式有哪些。

B变配电室的绘制工作几部分。

C平面布置图的设备有哪些。

2．实验过程中，按实验步骤进行操作，保存实验结果。

如果未达到要求，查找问题，重新进行操作，直到达到要求。

3．实验结束后，写出实验报告，包括以下内容：a. 变配电所的组成。

b. 系统图的绘制过程。

c. 如何布置变压器与配电柜。

四、实验步骤1.打开桌面实验软件图标进入实验软件，将会产生如下界面2.认识菜单功能键，熟悉并掌握他们的功能，主要掌握最右边工具栏的内容。

直线圆删除复制镜像移动修剪等等，这些功能将会在实验过程中用到。

3.绘制变电所电源进线点击左边直线图表，在工作区域位置画出一条树立的直线，然后点击矩形绘制出一个电阻，然后绘制出接地图表，如图：，然后继续绘制电源进线的保护开关，在电源进线测绘制电流互感器，点击图表，找准圆心位置，然后输入半径大小20，绘制一个圆，然后点击镜像，用鼠标选中绘制好的圆，然后选一个对称轴，先点击鼠标右键，然后点击鼠标左键，这是对称轴起点，然后在另外一个位置点击鼠标左键选择对称轴终点，最后点击确定就绘制出两个电流互感器，然后用同样的方法镜像出与之对称的另外两个电流互感器。

如图所示另外一种方法也可以点击复制，同样是先点击复制按钮，然后选中圆，之后在任意位置先左键后右键，然后出现一个虚圆，找到适当的位置点击左键就可以得到同样的效果。

在用同样的步骤绘制出母线进线测的点电流互感器。

然后画出母线，通过母线按照上面的方法绘制出各个支线供电，分别供到各个子网络中去，绘制的时候先绘制一个子网络，然后采用镜像或者复制的方法，得到多个子网络的装配图，如图所示，当绘制出一路进线之后，由于对于像学校、一样、政府这些地方需要采用双回路供电，所以绘制出一路进线之后用镜像的方式绘制出第二路进线，然后在母线侧绘制出一个切换开关，为的是实现双回路供电的灵活切换，保证线路供电正常，如图所示：五、实验总结实验过程全是在不断探索，不断完善的基础上进行的，比起看着实验指导书操作花的时间多了不少，但是记忆深刻，尤其是在绘制镜像功能的时候，尝试了很多次终于知道了操作镜像的步骤，进而顺着这种方法，进而得到了复制，移动等的功能操作步骤，当时就有不少收获，随后的实验中慢慢掌握其他的操作步骤，最后绘制出工厂电气图的绘制。

工厂供电实验报告实验一发电机组的起动与运转一、实验目的1．了解微机调速装置的工作原理和掌握其操作方法。

2．熟悉发电机组中原动机（直流电动机）的基本特性。

3．掌握发电机组起励建压，并网，解列和停机的操作二、原理说明在本实验平台中，原动机采用直流电动机模拟工业现场的汽轮机或水轮机，调速系统用于调整原动机的转速和输出的有功功率，励磁系统用于调整发电机电压和输出的无功功率。

图3-1-1为调速系统的原理结构示意图，图3-1-2为励磁系统的原理结构示意图。

图3-1-1 调速系统原理结构示意图装于原动机上的编码器将转速信号以脉冲的形式送入THLWT-3型微机调速装置，该装置将转速信号转换成电压，和给定电压一起送入ZKS-15型直流电机调速装置，采用双闭环来调节原动机的电枢电压，最终改变原动机的转速和输出功率。

图3-1-2 励磁系统的原理结构示意图发电机出口的三相电压信号送入电量采集模块1，三相电流信号经电流互感器也送入电量采集模块1，信号被处理后，计算结果经485通信口送入微机励磁装置；发电机励磁交流电流部分信号、直流励磁电压信号和直流励磁电流信号送入电量采集模块2，信号被处理后，计算结果经485通信口送入微机励磁装置；微机励磁装置根据计算结果输出控制电压，来调节发电机励磁电流。

三、实验内容与步骤1．发电机组起励建压⑴先将实验台的电源插头插入控制柜左侧的大四芯插座（两个大四芯插座可通用）。

接着依次打开控制柜的“总电源”、“三相电源”和“单相电源”的电源开关；再打开实验台的“三相电源”和“单相电源”开关。

⑵将控制柜上的“原动机电源”开关旋到“开”的位置，此时，实验台上的“原动机启动”光字牌点亮，同时，原动机的风机开始运转，发出“呼呼”的声音。

⑶按下THLWT-3型微机调速装置面板上的“自动/手动”键，选定“自动”方式，开机默认方式为“自动方式”。

⑷按下THLWT-3型微机调速装置面板上的“启动”键，此时，装置上的增速灯闪烁，表示发电机组正在启动。

实验报告实验课程：工厂供电学生姓名：陈璇学号：6100311267专业班级：自动化114班2013年12 月26日实验一电气一次及二次控制实验一、实验目的通过电气一次及二次控制实验，达到加深对工厂电气设备的感性认识，熟悉工厂供电设备构成和运行方式。

二、实验的基本原理根据实际的高压开关柜和利用所学的工厂供电知识，结合主接线电气知识及工厂一次设备的构成，完成工厂供电系统的一次接线图。

高压开关柜是以断路器为主的电气设备。

它是生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

按断路器安装方式可分为移动式（手车式）和固定式；按安装地点可分为户内式和户外式；按柜体结构可分为金属封闭铠装式、金属封闭间隔式、金属封闭箱式和敞开式开关柜。

常见的高压开关柜产品有KYN28A12、XGN37-12、XGN2-12及GG1A-12等。

高压开关柜的主要组成为进线柜、计量柜、过线柜及变压器控制保护2B等装置。

其中进线柜是高压室的电源线，主要由断路器、隔离开关和电流互感器组成。

计量柜是电能计量柜(箱)的简称，是对计费电力用户用电计量和管理的专用柜，可分为整体式电能计量柜和分体式电能计量柜，主要由熔断器、电流互感器、电压互感器和断路器组成。

过线柜是连接电源线与用户的通道。

避雷器是变电站保护设备免遭雷电冲击波袭击的设备。

当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。

其能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路。

三、主要仪器设备及耗材主要设备：高压开关柜耗材：开关、导线、接插件、保险丝、继电器等。
