无损检测之射线检测试题汇编器材篇

无损检测射线检测初、中级试题及答案1原子核外电子能级最高的是（a）a.外壳层b.中间壳层c.内壳层d.以上均不是2.下列几种辐射中，哪种在空气中的电离效应最高？（a）a.α粒子b.B 粒子C.中子 d.α和X射线3.X射线、Y射线和a粒子有一个共同点，即它们都是（d）a.物质粒子辐射b.电磁辐射C.微波辐射d.电离辐射4.当射线波长一定时，下列哪种物质的μ值最大？（d）a.Feb.A1c.Mgd.Cu5.放射性同位素衰变时，同位素的原子核以哪种方式蜕变？（d）a.粒子发射b.K俘获c.淹灭辐射d.a和b6.放射性同位素源的比活度取决于（d）a.核反应堆中照射的中子流b.材料在反应堆中的停留时间C,照射材料的特性（原子量、活化截面） d.以上全是7.Y射源的辐射输出，又称为特性强度，通常以有效输出表示，其单位为（C）a.R/h∙cib.R/m∙s∙cic.m∙R/h∙cid.R/m∙h∙ci（½:1ci=3.7*1010Bκ）8.具有良好检出灵敏度的中子一般是指（b）a.冷中子b.热中子c.超热中子d.快中子9.对于射线检验的防护而言，应着重考虑的是（C）a.眼晶体的非随机效应b.其它单个器官或组织的非随机效应c.全身均匀照射的随机效应d.以上都是10.当单色窄束X射线通过厚度为d的物质后，表示射线强度衰减规律的公式为（a）a.I=I0e-μdb.I=I0e-2μdc.I=-μd1od.以上都不对I11O居里钻60Y射线源衰减到125居里，需要的时间约为（c）：a.5年b.1年c.16年d.21年12.X射线机的管电流增大，产生的连续X射线的线质（b）：a.变硬b.不变C.变软13.当一束射线透过某金属时得到的衰减系数u=3cm∖其半价层厚度为（d）：a.2.3mmb.1.5mmc.4.Immd.以上都不对14.钝137的半衰期大约是（d）：a.37年b.5.6年c.75天d.以上都不对15.与Y源的半衰期有关的因素是（C）：a.源的强度b.源的物理尺寸C,源的种类d.源的活度16.X射线与Y射线的唯一区别是（c）：a.波长不同b.光速不同c.产生的机理不同d.强度不同17.当管电压为一定值时，增大管电流，则连续X射线的线质强度和波长将发生（d）a.线质变软，强度变大，波长不变b.线质不变，强度不变，波长变短C.线质变硬，强度变大，波长变长d.线质不变，强度变大，波长不变18.“光电效应”的光子能量按下列形式被吸收（c）:a.完全不吸收b.部分被吸收C,完全被吸收d.以上都不是19.康普顿效应作用过程的特征是（d）a.产生正负电子对b.光子的全部能量被转移c∙光子能量不发生转移d.光子能量部分被转移20.设入射线强度为I。

无损检测之射线检测试题汇编综合题资料整理：无损检测资源网有一圆周对接焊道，圆周长2800mm，母材厚度32mm，双面焊，焊冠2mm，其合约规定除照有关施工规范NDT-RT-03外，悉依（）标准之内容。

施工规范NDT-RT-03如下：一.本规范除下列之规定外，均依（）标准二.检测比率：100%（重叠至少20mm）三.检测时机：焊接件表面冷至室温后四.使用底片：中速或更佳者，85mmx300mm五.增感屏：铅增感屏六.标志系统：①工件编号：左上；②焊道编号、底片编号：上中；③母材厚度：右上（单位：mm，数字前加一“T”字）；④照相者：左下；⑤照相日期：当天（年、月、日均二码）右下；⑥重叠位置及方向均以箭头表示。

七.接受基准：（）标准（）级根据上列所述，回答下列问题（写在答案纸上）：1.请计算该焊道至少应照几张底片？2.照相厚度为( )mm3.若选孔洞型像质计，（射源侧）编号为（）4.必要孔洞为（）T5.若选线条型像质计，则编号为（）6.线条应出现（）条7.若采中心照相，射源尺寸为5mm，请计算几何不清晰度。

8.若工件编号为A831，焊道编号、底片编号为C2-1，照相者为您的准考证号，请绘出完整的标志记号于答案纸应如右图所示底片品质已判合格，上述焊缝之缺陷影像，其长度与间距标示如右图，请判读：9.判定区范围为（）mm10.请列出第一种瑕疵及其点数于答案纸：a: b:11.请列出第二种瑕疵及其评估长度于答案纸：c: d: e:12.请列出第三种瑕疵于答案纸：13.该焊道品质为几级？请简要说明。

14.若将第二种及第三种瑕疵铲修后，只余第一种瑕疵，该焊道品质为几级？是否合格？15.若将第一种及第三种瑕疵铲修后，只余第二种瑕疵，该焊道品质为几级？是否合格？综合题（二）--共3题--235~2371.钢试件之X光检查，照相条件及曝光表如右图上所示，今有一试件厚度15mm，X光机电压160KV，电流5mA，请问照射时间？ 10毫安培•分÷5毫安培=2分2.上题中，如果该试件厚度不均匀，某处厚度为12mm，则该处所产生的黑度为多少？（请简要写出计算过程，底片特性曲线如图右中）①由曝光表得知12mm之曝光量为5毫安培•分，而15mm之曝光量为10毫安培•分②计算两者曝光量对数值之差：△logReE=log10/5=log2=0.3③查特性曲线图黑度1.5之logReE1=1.75④∴logReE2=1.75+0.3=2.05⑤查特性曲线图 logReE2=2.05，则D2=2.8...ANS3.上题中，12mm处之黑度希望降为2.0，若其他条件不变，则照相时间应为多少？①D1=2.8时，logReE1=2.05，查图D2=2.0时，logReE2=1.91②△logReE=2.05-1.91=0.14③log-1△ReE=log-10.14=1.38④10毫安培•分÷1.38=7.2毫安培•分⑤7.2毫安培•分÷5毫安培=1.45分..ANS另解：①D1=1.5时，logReE1=1.75，查图D2=2.0时，logReE2=1.91②△logReE=1.91-1.75=0.16③log-1△ReE=log-10.16=1.45④5毫安培•分x1.45=7.2毫安培•分⑤7.2毫安培•分÷5毫安培=1.45分..ANS238.欲使用50居里Ir-192射源检测1.5英寸钢件，使用第二类底片，FFD为25英寸，欲得黑度2.0，请计算其照射时间应为多少？（曝光系数表见图）查表得厚度1.5英寸、黑度2.0的曝光系数为0.5,则曝光时间：T=0.5x252/50=6.25分钟...ANS239.Ir-192之曝光系数如右图所示，有一铝试件厚度2.25英寸，使用第二类底片，欲得黑度2.5，若射源至底片间距离为25英寸，射源强度30居里，请计算曝光时间为多少分钟？（铝之射线等值系数相对于钢为0.35）F查表为1.8，T=FD2/S=1.8x252/30=37.5分 37.5x0.35=13.12分240.X-光照相，照相条件及曝光表如右图所示，今有一试件厚度25mm，X-光机电压240KV，电流5mA，请问：①曝露量为几毫安•分？8毫安•分②照相时间为几分钟？1.6分钟241.X光照相，照相条件及曝光表如右图所示，今有一试件厚度19mm，X-光机电压200KV，电流5mA，请问：①曝露量为多少毫安培•分？10毫安•分②照相时间为几分钟？2分钟242.上题中，如果试件厚度不均匀，某处厚度为19mm，则该处所产生的黑度为多少？（请简要写出计算过程）（底片特性曲线如右图所示）①查曝光表，厚度19mm，电压240KV，曝露量4毫安培•分可得黑度2②今曝露量为8毫安培•分，曝露比值8/4=2③△logReE=log2=0.3④查特性曲线图黑度2.0时logReE1=1.92⑤logReE2=1.92+0.3=2.22→查特性曲线D=3.62....ANS243.上题中，19mm处之黑度希望降为2.5，若其他条件不变，则照相时间应为多少？①D1=3.62时，logReE1=2.22，查图D2=2.5时，logReE2=2.02②△logReE=2.22-2.02=0.2③log-1△ReE=log-10.2=1.58④8毫安培•分÷1.58=5.06毫安培•分⑤5.06毫安培•分÷5毫安培=1.01分..ANS另解：①D1=2.0时，logReE1=1.92，查图D2=2.5时，logReE2=2.02②△logReE=2.02-1.92=0.1③log-1△ReE=log-10.1=1.26④4毫安培•分x1.26=5.04毫安培•分⑤5.04毫安培•分÷5毫安培=1.01分..ANS244.RT照相布置规定如图右下，图中：F=射线源尺寸；L1=射源与透度计距离；L2=透度计与底片距离；L3=检测有效长度。

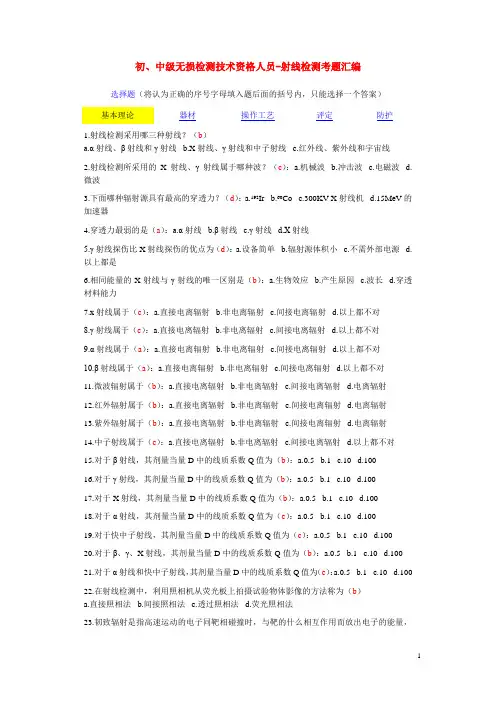

初、中级无损检测技术资格人员-射线检测考题汇编选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案）基本理论器材操作工艺评定防护1.射线检测采用哪三种射线？（b）a.α射线、β射线和γ射线b.X射线、γ射线和中子射线c.红外线、紫外线和宇宙线2.射线检测所采用的X射线、γ射线属于哪种波？（c）：a.机械波 b.冲击波 c.电磁波 d.微波3.下面哪种辐射源具有最高的穿透力？（d）：a.192Ir b.60Co c.300KV X射线机 d.15MeV的加速器4.穿透力最弱的是（a）：a.α射线 b.β射线 c.γ射线 d.Χ射线5.γ射线探伤比X射线探伤的优点为（d）：a.设备简单 b.辐射源体积小 c.不需外部电源 d.以上都是6.相同能量的X射线与γ射线的唯一区别是（b）：a.生物效应 b.产生原因 c.波长 d.穿透材料能力7.x射线属于（c）：a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.以上都不对8.γ射线属于（c）：a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.以上都不对9.α射线属于（a）：a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.以上都不对10.β射线属于（a）：a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.以上都不对11.微波辐射属于（b）：a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.电离辐射12.红外辐射属于（b）：a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.电离辐射13.紫外辐射属于（b）：a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.电离辐射14.中子射线属于（c）：a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.以上都不对15.对于β射线，其剂量当量D中的线质系数Q值为（b）：a.0.5 b.1 c.10 d.10016.对于γ射线，其剂量当量D中的线质系数Q值为（b）：a.0.5 b.1 c.10 d.10017.对于X射线，其剂量当量D中的线质系数Q值为（b）：a.0.5 b.1 c.10 d.10018.对于α射线，其剂量当量D中的线质系数Q值为（c）：a.0.5 b.1 c.10 d.10019.对于快中子射线，其剂量当量D中的线质系数Q值为（c）：a.0.5 b.1 c.10 d.10020.对于β、γ、X射线，其剂量当量D中的线质系数Q值为（b）：a.0.5 b.1 c.10 d.10021.对于α射线和快中子射线，其剂量当量D中的线质系数Q值为（c）：a.0.5 b.1 c.10 d.10022.在射线检测中，利用照相机从荧光板上拍摄试验物体影像的方法称为（b）a.直接照相法b.间接照相法c.透过照相法d.荧光照相法23.韧致辐射是指高速运动的电子同靶相碰撞时，与靶的什么相互作用而放出电子的能量，产生连续Χ射线的？（d）a.自由电子b.原子核的质子c.壳层电子d.原子核外库仑场24.下列句子中，错误的是（d）a.α射线是一束氦的原子核，带正电b.β射线是一束快速运动的电子，带负电c.γ射线是一种波长很短的电磁波，不带电d.α、β、γ三种射线均不带电25.中子射线是(c): a.电子流 b.质子流 c.中子流 d.光子流26.射线照相的原理主要是利用了X射线与γ射线的（d）a.穿透力强b.能使底片感光c.成直线行进不会折射d.以上都是27.下述哪种粒子或射线在空气中的游离效应最高？（a）：a.阿尔法粒子 b.贝他粒子 c.中子 d.伽玛及X射线28.α（阿尔法）粒子属于（c）：a.带负电的电子b.带正电的电子c.带正电的氦原子核d.不带电的光子29.β粒子带（b）：a.正电 b.负电 c.不带电 d.可能带正电，也可能带负电30.X射线与伽玛射线有何不同？（c）a.伽玛射线的穿透力比X射线强b.X射线的波长比伽玛射线长c.X射线与伽玛射线的来源不同d.以上都对31.下面哪种射源的穿透能力最强？（c）：a.60Co b.220KVP X射线 c.15MeV X射线 d.192Ir32.用2mm以上的铝片就能阻止的射线是（d）：a.α b.β c.γ d.α和β33.产生高速电子打在X射线管内哪个部件上产生X射线？（b）：a.聚焦罩b.阳极靶c.灯丝d.阴极34.在X射线管中，电子的动能在靶上的能量转换形式为（a）a.大部分转换成热能，少部分转换成X射线能b.大部分转换成X射线能，少部分转换成热能c.全部转换成X射线能d.全部转换成热能35.当管电压一定，管电流加大时，产生的连续X射线的线质有何变化？强度有何变化？波长有何变化？（b）a.线质变硬，强度不变，波长变短b.线质不变，强度增加，波长不变c.线质变软，强度降低，波长变长d.线质不变，强度降低，波长变长36.当管电流一定，管电压加大时，产生的连续X射线的线质有何变化？强度有何变化？波长有何变化？（a）a.线质变硬，强度不变，波长变短b.线质不变，强度增加，波长不变c.线质变软，强度降低，波长变长d.线质不变，强度降低，波长变长37.连续X射线的强度与管电流有何关系？（c）a.与管电流的平方基本成正比b.与管电流的平方基本成反比c.与管电流基本成正比d.与管电流基本成反比38.当管电流一定，提高X射线管的管电压时，连续X射线的线质、波长、穿透能力有何变化？（b）a.线质不变，波长不变，穿透能力不变b.线质变硬，波长变短，穿透能力增加c.线质变软，波长变长，穿透能力降低d.线质逐渐变软，波长变长，穿透能力增加39.当管电压一定，管电流减少时，产生的连续X射线的线质有何变化？强度有何变化？波长有何变化？（d）a.线质变硬，强度不变，波长变短b.线质不变，强度增加，波长不变c.线质变软，强度降低，波长变长d.线质不变，强度降低，波长不变40.当管电流一定，管电压降低时，产生的连续X射线的线质有何变化？强度有何变化？波长有何变化？（c）a.线质变硬，强度不变，波长变短b.线质不变，强度增加，波长不变c.线质变软，强度不变，波长变长d.线质不变，强度降低，波长变长41.当管电流一定，降低X射线管的管电压时，连续X射线的线质、波长、穿透能力有何变化？（c）a.线质不变，波长不变，穿透能力不变b.线质变硬，波长变短，穿透能力增加c.线质变软，波长变长，穿透能力降低d.线质逐渐变软，波长变长，穿透能力增加42.将X射线管靶极金属由钼靶改为钨靶，而管电压和管电流都一定时，所发生连续X射线的线质有何变化？（c）a.变硬b.变软c.不变d.随环境而变硬43.将X射线管靶极金属由钼靶改为钨靶，而管电压和管电流都一定时，所发生标识X射线的能量与波长是否相同？（c）a.能量与波长都相同b.能量不同，波长相同c.能量与波长都不同d.能量相同，波长不同44.下列对连续X射线的强度与靶材的原子序数关系的叙述哪种是正确的？（a）a.强度与原子序数成正比b.强度与原子序数不成正比c.强度与原子序数成反比d.强度与原子序数的平方成正比45.采用下列哪种装置在发射电子轰击时能使气体电离并导电？（c）a.X射线变压器b.X射线管c.辐射电子装置d.磁控装置46.轰击X射线管阳极靶的电子速度取决于（d）a.阳极靶材料的原子序数b.灯丝材料的原子序数c.整流电路的电流d.阳极与阴极之间的电位差47.轰击X射线管阳极靶的电子速度取决于（d）a.阳极靶材料的密度b.灯丝材料的密度c.管电流d.管电压48.轰击X射线管阳极靶的电子速度取决于（d）a.阳极靶材料b.灯丝材料c.灯丝电流d.阳极与阴极之间的电位差49.X射线管焦点的大小直接影响下面哪个参数？（b）：a.穿透深度 b.影像清晰度 c.管子的功率比 d.散热效果50.X射线管焦点的大小直接影响下面哪个参数？（b）：a.穿透力 b.几何模糊度 c.固有不清晰度 d.灰雾度51.影响X射线管寿命的最主要因素是下面哪种情况？（d）：a.环境温度 b.环境湿度 c.使用时间 d.工作负荷52.影响X射线管寿命的最主要因素有哪些情况？（d）：a.管内真空度 b.连续使用时间 c.工作负荷 d.以上都是53.以高速电子轰击阳极靶时，将转换成为（a）a.热能和一次X射线b.一次X射线和特征X射线c.软射线和紫外线d.强电子流和偶极子54.以高速电子轰击阳极靶时，将转换成为（a）a.热能和一次X射线b.一次X射线和特征X射线c.软X射线和伽马射线d.β射线55.工业X射线照相用的X射线管多数选用钨作靶材的原因主要是（d）a.来源方便b.价格低廉c.密度大d.熔点高和原子序数大56.工业X射线照相用的X射线管多数选用钨作靶材的原因主要是（d）a.容易加工b.价格低廉c.来源方便d.耐高温和原子序数大57.选择小焦点的X射线管目的是为了获得（c）a.衬度高的图像b.底片黑度大的图像c.分辨力高的图像d.以上都不对58.选择小焦点的X射线管目的是为了获得（c）a.对比度高的影像b.黑度大的影像c.清晰度高的影像d.以上都不对59.X射线管是发射X射线的射线源，在一定的管电压下，X射线管的管电流大小取决于阴极发射的电子量的多少，而电流强度的大小则取决于（d）：a.整流管电流的大小 b.X射线管电流的大小 c.X射线工作时间的长短 d.灯丝加热温度60.X射线管的管电压值影响射线的哪一参数？（c）a.X射线束的能量b.X射线束的强度c.X射线束的能量和强度d.X射线束的硬度61.X射线管的管电压值影响射线的哪一参数？（c）a.X射线的穿透力b.X射线束的强度c.X射线束的穿透力和强度d.X射线束的硬度62.如果提高管电流，而管电压不变，则射线束的穿透力有没有变化？（c）a.有变化b.按正比规律变化c.没有变化d.按反比规律变化63.对于钼靶X射线管，在管电压低于（b）千伏时是不会产生特征X射线的：a.10b.20c.30d.4064.钨靶X射线管在管电压200千伏时，X射线的转换效率约为（c）%：a.0.5-1.0b.1.0-1.5c.1.5-2.0d.2.0-2.565.管电压固定而增大管电流，则连续谱X射线的变化是（b）a.强度增大，最短波长增长b.强度增大，最短波长不变c.强度增大，最短波长减小d.以上都不是66.从X射线管中发射出的射线包括（d）a.连续Χ射线 b.标识Χ射线c.β射线 d.a和b67.通常所谓20KV X射线是指（c）a.能量为0.2MeV的单能射线b.能量高于0.2MeV 的所有射线成分；c.最大能量为0.2MeV 的“白色”X射线束d.平均能量为0.2MeV的X射线68.Χ射线管产生的连续Χ射线强度与管电压的关系是（d）a.强度与管电压成反比b.强度与管电压成正比c.强度与管电压的平方成反比d.强度与管电压的平方成正比69.当施加于X光管的电压增高时（b）a.会产生波长较长，穿透力较强的X射线b.会产生波长较短，穿透力较强的X射线c.会产生波长较短，穿透力较差的X射线d.会产生波长较长，穿透力较差的X射线70.阳极靶上的焦点在与X射线束轴线垂直面上的投影称为（c）：a.实际焦点b.靶极面积c.有效焦点 d.阳极71.X光机的管电压增加，则穿透力（a）：a.增加 b.减小 c.不变 d.随管电流而定72.射线的频率增高，则其（c）a.波长增高，能量增高b.波长减小，能量减小c.波长减小，能量增高d.波长增高，能量减小73.X射线检测时，对物件的穿透力是由（c）决定的：a.射源至底片的距离 b.曝光时间 c.KV d.mA74.X光是高速电子撞击物质而发生的，因此X光的效应优劣与阳极靶的什么有关？（c）a.电位差 b.形状 c.材料 d.焦点75.一般常用的工业X光机其X光管的靶极材料为钨，因此其产生的X射线为（d）a.钨的特性X射线b.单一波长的X射线c.各种不同波长的X射线，与所施加的电压无关d.各种不同波长的X射线，其波长与所施加的电压成反比76.焦距越小（a）：a.Ug越大 b.Ug越小 c.Ug不变 d.Ug是某一常数77.工业射线检测最常用的γ射线源是下列哪一种？（b）a.天然辐射源b.人工放射性同位素c.专用反应堆d.合成辐射源78.γ射线的波长仅仅取决于辐射源的(b)：a.尺寸 b.能量 c.寿命 d.强度79.放射性同位素钴60是将其稳定的同位素钴59至于核反应堆中俘获（b）而发生核反应制成的a.电子b.中子c.质子d.原子80.人工放射性同位素钴60在核衰变过程中辐射出（d）射线：a.α射线 b.β射线 c.α和β射线 d.β和γ射线81.人工放射性同位素钴60在核衰变过程中辐射出β和γ射线射线后变成（b）：a.钴59 b.镍60 c.铁 d.铱82.钴60辐射的γ射线能量为（c）a.3MeV，1MeVb.2.17MeV，1.88MeVc.1.17MeV，1.33MeVd.0.67MeV，0.53MeV83.在距离1米处的剂量率为67.5R/h的50Ci钴60射源（50x1.35=67.5）经过5.3年后将衰减为多少Ci？（c）a.30b.10c.25d.4084.在距离1米处的剂量率为67.5R/h的50Ci钴60射源（50x1.35=67.5）经过一个半衰期后将衰减为多少Ci？（c）a.30b.10c.25d.4085.在距离1米处的剂量率为67.5R/h的50Ci钴60射源（50x1.35=67.5）经过2个半衰期后将衰减为多少Ci？（b）a.25b.12.5c.6.25d.3.12586.60Co放射源的剂量率在1米处每居里每小时的伦琴数是多少？（b）：a.10Rb.1.35Rc.1mRd.1μR87.把59Co放在核反应堆中，它捕获了什么粒子后变成60Co？（d）a.一个电子 b.一个质子 c.一个离子 d.一个中子88.10Ci的60Co源衰减到2.5Ci大概需要多少时间？（c）：a.5.3月 b.5.3年 c.10.6年 d.21.2年89.59Co与60Co的差别在于捕获一个（b）：a.质子 b.中子 c.电子 d.以上都不是90.钴60输出为1.35rhm/Ci,今有20居里射源，若无屏蔽，则在10米外的照射率为（c）a.27R/hb.2.7R/hc.0.27R/hd.0.027R/h91.钴60的半衰期为（a）：a.5.3年 b.33年 c.75日 d.130日92.170Tm发出的γ射线能量为（a）a.0.084MeV b.0.11和0.15MeV c.1.33和0.17MeV d.0.31和0.47MeV93.137Cs的半衰期为（b）：a.5.3年 b.33年 c.75天 d.130天94.放射性比活度通常以每克多少居里数表示或以每立方厘米多少居里数表示，它是辐射源浓缩程度的物理量。

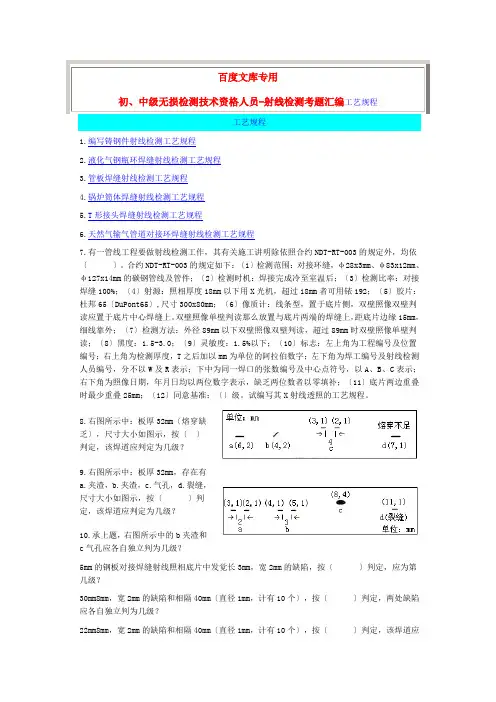

百度文库专用初、中级无损检测技术资格人员-射线检测考题汇编工艺规程工艺规程1.编写铸钢件射线检测工艺规程2.液化气钢瓶环焊缝射线检测工艺规程3.管板焊缝射线检测工艺规程4.锅炉筒体焊缝射线检测工艺规程5.T形接头焊缝射线检测工艺规程6.天然气输气管道对接环焊缝射线检测工艺规程7.有一管线工程要做射线检测工作，其有关施工讲明除依照合约NDT-RT-003的规定外，均依〔〕。

合约NDT-RT-003的规定如下：〔1〕检测范围：对接环缝，φ28x3mm、φ83x12mm、φ127x14mm的碳钢管线及管件；〔2〕检测时机：焊接完成冷至室温后；〔3〕检测比率：对接焊缝100%；〔4〕射源：照相厚度18mm以下用X光机，超过18mm者可用铱192；〔5〕胶片：杜邦65〔DuPont65〕,尺寸300x80mm；〔6〕像质计：线条型，置于底片侧，双壁照像双壁判读应置于底片中心焊缝上。

双壁照像单壁判读那么放置与底片两端的焊缝上，距底片边缘15mm，细线靠外；〔7〕检测方法：外径89mm以下双壁照像双壁判读，超过89mm时双壁照像单壁判读；〔8〕黑度：1.5-3.0；〔9〕灵敏度：1.5%以下；〔10〕标志：左上角为工程编号及位置编号；右上角为检测厚度，T之后加以mm为单位的阿拉伯数字；左下角为焊工编号及射线检测人员编号，分不以W及R表示；下中为同一焊口的张数编号及中心点符号，以A、B、C表示；右下角为照像日期，年月日均以两位数字表示，缺乏两位数者以零填补；〔11〕底片两边重叠时最少重叠25mm；〔12〕同意基准：〔〕级。

试编写其X射线透照的工艺规程。

8.右图所示中：板厚32mm〔熔穿缺乏〕，尺寸大小如图示，按〔〕判定，该焊道应判定为几级？9.右图所示中：板厚32mm，存在有a.夹渣，b.夹渣，c.气孔，d.裂缝，尺寸大小如图示，按〔〕判定，该焊道应判定为几级？10.承上题，右图所示中的b夹渣和c气孔应各自独立判为几级？5mm的钢板对接焊缝射线照相底片中发觉长3mm，宽2mm的缺陷，按〔〕判定，应为第几级？30mm8mm，宽2mm的缺陷和相隔40mm〔直径1mm，计有10个〕，按〔〕判定，两处缺陷应各自独立判为几级？22mm8mm，宽2mm的缺陷和相隔40mm〔直径1mm，计有10个〕，按〔〕判定，该焊道应判为几级？35mm5mm的未焊透〔IP〕缺陷和相隔5mm5mm，宽4mm的缺陷，按〔〕判定，两处缺陷应各自独立判为几级？20mm5mm的未焊透〔IP〕缺陷和相隔5mm5mm，宽4mm的缺陷，按〔〕判定，该焊道应判为几级？右图为不锈钢对接焊道的缺陷影像，请依〔〕判定：16.右图中A、B、C、D应各自独立判为几级？17.右图中的C缺陷一般应判为何种缺陷？假设只有A和C时应判为几级？假设只有C和D时应判为几级？20.右图中所有缺陷应判为几级？右图为不锈钢对接焊道的缺陷影像，请依〔〕判定：21.右图中E、F、G、H、I应各自独立判为几级？假设只有G及H应判为几级？假设只有F、H和I应判为几级？24.右图中所有缺陷应判为几级？右图为不锈钢对接焊道的缺陷影像，请依〔〕判定：假设假设假设假设只有K、L和M应判为几级？30.右图中所有瑕疵应判为几级？右图为钢对接焊缝的缺陷影像，请依ASMEUW-52判定：ASMEUW-52焊缝抽照〔SpotExaminationofWeldingJoints 〕底片判定标准如下：①任何裂缝、未熔合或未焊透必须剔退②任何一个夹渣或孔洞其长度大于〔2/3〕T必须剔退。

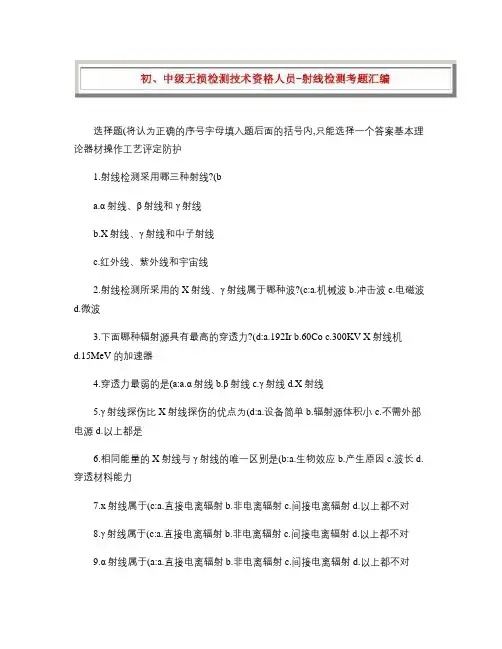

选择题(将认为正确的序号字母填入题后面的括号内,只能选择一个答案基本理论器材操作工艺评定防护1.射线检测采用哪三种射线?(ba.α射线、β射线和γ射线b.X射线、γ射线和中子射线c.红外线、紫外线和宇宙线2.射线检测所采用的X射线、γ射线属于哪种波?(c:a.机械波 b.冲击波 c.电磁波d.微波3.下面哪种辐射源具有最高的穿透力?(d:a.192Ir b.60Co c.300KV X射线机d.15MeV 的加速器4.穿透力最弱的是(a:a.α射线b.β射线c.γ射线d.Χ射线5.γ射线探伤比X射线探伤的优点为(d:a.设备简单 b.辐射源体积小 c.不需外部电源 d.以上都是6.相同能量的X射线与γ射线的唯一区别是(b:a.生物效应 b.产生原因 c.波长 d.穿透材料能力7.x射线属于(c:a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.以上都不对8.γ射线属于(c:a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.以上都不对9.α射线属于(a:a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.以上都不对10.β射线属于(a:a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.以上都不对11.微波辐射属于(b:a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.电离辐射12.红外辐射属于(b:a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.电离辐射13.紫外辐射属于(b:a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.电离辐射14.中子射线属于(c:a.直接电离辐射 b.非电离辐射 c.间接电离辐射 d.以上都不对15.对于β射线,其剂量当量D中的线质系数Q值为(b:a.0.5 b.1 c.10 d.10016.对于γ射线,其剂量当量D中的线质系数Q值为(b:a.0.5 b.1 c.10 d.10017.对于X射线,其剂量当量D中的线质系数Q值为(b:a.0.5 b.1 c.10 d.10018.对于α射线,其剂量当量D中的线质系数Q值为(c:a.0.5 b.1 c.10 d.10019.对于快中子射线,其剂量当量D中的线质系数Q值为(c:a.0.5 b.1 c.10 d.10020.对于β、γ、X射线,其剂量当量D中的线质系数Q值为(b:a.0.5 b.1 c.10 d.10021.对于α射线和快中子射线,其剂量当量D中的线质系数Q值为(c:a.0.5b.1c.10d.10022.在射线检测中,利用照相机从荧光板上拍摄试验物体影像的方法称为(ba.直接照相法b.间接照相法c.透过照相法d.荧光照相法23.韧致辐射是指高速运动的电子同靶相碰撞时,与靶的什么相互作用而放出电子的能量,产生连续Χ射线的?(da.自由电子b.原子核的质子c.壳层电子d.原子核外库仑场24.下列句子中,错误的是(da.α射线是一束氦的原子核,带正电b.β射线是一束快速运动的电子,带负电c.γ射线是一种波长很短的电磁波,不带电d.α、β、γ三种射线均不带电25.中子射线是(c: a.电子流 b.质子流 c.中子流 d.光子流26.射线照相的原理主要是利用了X射线与γ射线的(da.穿透力强b.能使底片感光c.成直线行进不会折射d.以上都是27.下述哪种粒子或射线在空气中的游离效应最高?(a:a.阿尔法粒子 b.贝他粒子c.中子d.伽玛及X射线28.α(阿尔法粒子属于(c:a.带负电的电子 b.带正电的电子 c.带正电的氦原子核 d.不带电的光子29.β粒子带(b:a.正电 b.负电 c.不带电 d.可能带正电,也可能带负电30.X射线与伽玛射线有何不同?(ca.伽玛射线的穿透力比X射线强b.X射线的波长比伽玛射线长c.X射线与伽玛射线的来源不同d.以上都对31.下面哪种射源的穿透能力最强?(c:a.60Co b.220KVP X射线 c.15MeV X射线 d.192Ir32.用2mm以上的铝片就能阻止的射线是(d:a.α b.β c.γ d.α和β33.产生高速电子打在X射线管内哪个部件上产生X射线?(b:a.聚焦罩 b.阳极靶c.灯丝d.阴极34.在X射线管中,电子的动能在靶上的能量转换形式为(aa.大部分转换成热能,少部分转换成X射线能b.大部分转换成X射线能,少部分转换成热能c.全部转换成X射线能d.全部转换成热能35.当管电压一定,管电流加大时,产生的连续X射线的线质有何变化?强度有何变化?波长有何变化?(ba.线质变硬,强度不变,波长变短b.线质不变,强度增加,波长不变c.线质变软,强度降低,波长变长d.线质不变,强度降低,波长变长36.当管电流一定,管电压加大时,产生的连续X射线的线质有何变化?强度有何变化?波长有何变化?(aa.线质变硬,强度不变,波长变短b.线质不变,强度增加,波长不变c.线质变软,强度降低,波长变长d.线质不变,强度降低,波长变长37.连续X射线的强度与管电流有何关系?(ca.与管电流的平方基本成正比b.与管电流的平方基本成反比c.与管电流基本成正比 d.与管电流基本成反比38.当管电流一定,提高X射线管的管电压时,连续X射线的线质、波长、穿透能力有何变化?(ba.线质不变,波长不变,穿透能力不变b.线质变硬,波长变短,穿透能力增加c.线质变软,波长变长,穿透能力降低d.线质逐渐变软,波长变长,穿透能力增加39.当管电压一定,管电流减少时,产生的连续X射线的线质有何变化?强度有何变化?波长有何变化?(da.线质变硬,强度不变,波长变短b.线质不变,强度增加,波长不变c.线质变软,强度降低,波长变长d.线质不变,强度降低,波长不变40.当管电流一定,管电压降低时,产生的连续X射线的线质有何变化?强度有何变化?波长有何变化?(ca.线质变硬,强度不变,波长变短b.线质不变,强度增加,波长不变c.线质变软,强度不变,波长变长d.线质不变,强度降低,波长变长41.当管电流一定,降低X射线管的管电压时,连续X射线的线质、波长、穿透能力有何变化?(ca.线质不变,波长不变,穿透能力不变b.线质变硬,波长变短,穿透能力增加c.线质变软,波长变长,穿透能力降低d.线质逐渐变软,波长变长,穿透能力增加42.将X射线管靶极金属由钼靶改为钨靶,而管电压和管电流都一定时,所发生连续X射线的线质有何变化?(ca.变硬b.变软c.不变d.随环境而变硬43.将X射线管靶极金属由钼靶改为钨靶,而管电压和管电流都一定时,所发生标识X射线的能量与波长是否相同?(ca.能量与波长都相同b.能量不同,波长相同c.能量与波长都不同d.能量相同,波长不同44.下列对连续X射线的强度与靶材的原子序数关系的叙述哪种是正确的?(aa.强度与原子序数成正比b.强度与原子序数不成正比c.强度与原子序数成反比d.强度与原子序数的平方成正比45.采用下列哪种装置在发射电子轰击时能使气体电离并导电?(ca.X射线变压器b.X射线管c.辐射电子装置d.磁控装置46.轰击X射线管阳极靶的电子速度取决于(da.阳极靶材料的原子序数b.灯丝材料的原子序数c.整流电路的电流d.阳极与阴极之间的电位差47.轰击X射线管阳极靶的电子速度取决于(da.阳极靶材料的密度b.灯丝材料的密度c.管电流d.管电压48.轰击X射线管阳极靶的电子速度取决于(da.阳极靶材料b.灯丝材料c.灯丝电流d.阳极与阴极之间的电位差49.X射线管焦点的大小直接影响下面哪个参数?(b:a.穿透深度 b.影像清晰度 c.管子的功率比 d.散热效果50.X射线管焦点的大小直接影响下面哪个参数?(b:a.穿透力 b.几何模糊度 c.固有不清晰度 d.灰雾度51.影响X射线管寿命的最主要因素是下面哪种情况?(d:a.环境温度 b.环境湿度c.使用时间d.工作负荷52.影响X射线管寿命的最主要因素有哪些情况?(d:a.管内真空度 b.连续使用时间 c.工作负荷 d.以上都是53.以高速电子轰击阳极靶时,将转换成为(aa.热能和一次X射线b.一次X射线和特征X射线c.软射线和紫外线d.强电子流和偶极子54.以高速电子轰击阳极靶时,将转换成为(aa.热能和一次X射线b.一次X射线和特征X射线c.软X射线和伽马射线d.β射线55.工业X射线照相用的X射线管多数选用钨作靶材的原因主要是(da.来源方便b.价格低廉c.密度大d.熔点高和原子序数大56.工业X射线照相用的X射线管多数选用钨作靶材的原因主要是(da.容易加工b.价格低廉c.来源方便d.耐高温和原子序数大57.选择小焦点的X射线管目的是为了获得(ca.衬度高的图像b.底片黑度大的图像c.分辨力高的图像d.以上都不对58.选择小焦点的X射线管目的是为了获得(ca.对比度高的影像b.黑度大的影像c.清晰度高的影像d.以上都不对59.X射线管是发射X射线的射线源,在一定的管电压下,X射线管的管电流大小取决于阴极发射的电子量的多少,而电流强度的大小则取决于(d:a.整流管电流的大小 b.X射线管电流的大小 c.X射线工作时间的长短 d.灯丝加热温度60.X射线管的管电压值影响射线的哪一参数?(ca.X射线束的能量b.X射线束的强度c.X射线束的能量和强度d.X射线束的硬度61.X射线管的管电压值影响射线的哪一参数?(ca.X射线的穿透力b.X射线束的强度c.X射线束的穿透力和强度d.X射线束的硬度62.如果提高管电流,而管电压不变,则射线束的穿透力有没有变化?(ca.有变化b.按正比规律变化c.没有变化d.按反比规律变化63.对于钼靶X射线管,在管电压低于(b千伏时是不会产生特征X射线的:a.10b.20c.30d.4064.钨靶X射线管在管电压200千伏时,X射线的转换效率约为(c%:a.0.5-1.0b.1.0-1.5c.1.5-2.0d.2.0-2.565.管电压固定而增大管电流,则连续谱X射线的变化是(ba.强度增大,最短波长增长b.强度增大,最短波长不变c.强度增大,最短波长减小d.以上都不是66.从X射线管中发射出的射线包括(da.连续Χ射线 b.标识Χ射线c.β射线 d.a 和b67.通常所谓20KV X射线是指(ca.能量为0.2MeV的单能射线b.能量高于0.2MeV 的所有射线成分;c.最大能量为0.2MeV 的“白色”X射线束d.平均能量为0.2MeV的X射线68.Χ射线管产生的连续Χ射线强度与管电压的关系是(da.强度与管电压成反比b.强度与管电压成正比c.强度与管电压的平方成反比d.强度与管电压的平方成正比69.当施加于X光管的电压增高时(ba.会产生波长较长,穿透力较强的X射线b.会产生波长较短,穿透力较强的X射线c.会产生波长较短,穿透力较差的X射线d.会产生波长较长,穿透力较差的X射线70.阳极靶上的焦点在与X射线束轴线垂直面上的投影称为(c:a.实际焦点 b.靶极面积c.有效焦点d.阳极71.X光机的管电压增加,则穿透力(a:a.增加 b.减小 c.不变 d.随管电流而定72.射线的频率增高,则其(ca.波长增高,能量增高b.波长减小,能量减小c.波长减小,能量增高d.波长增高,能量减小73.X射线检测时,对物件的穿透力是由(c决定的:a.射源至底片的距离 b.曝光时间 c.KV d.mA74.X光是高速电子撞击物质而发生的,因此X光的效应优劣与阳极靶的什么有关?(ca.电位差 b.形状 c.材料 d.焦点75.一般常用的工业X光机其X光管的靶极材料为钨,因此其产生的X射线为(da.钨的特性X射线b.单一波长的X射线c.各种不同波长的X射线,与所施加的电压无关d.各种不同波长的X射线,其波长与所施加的电压成反比76.焦距越小(a:a.Ug越大 b.Ug越小 c.Ug不变 d.Ug是某一常数77.工业射线检测最常用的γ射线源是下列哪一种?(ba.天然辐射源b.人工放射性同位素c.专用反应堆d.合成辐射源78.γ射线的波长仅仅取决于辐射源的(b:a.尺寸 b.能量 c.寿命 d.强度79.放射性同位素钴60是将其稳定的同位素钴59至于核反应堆中俘获(b而发生核反应制成的a.电子b.中子c.质子d.原子80.人工放射性同位素钴60在核衰变过程中辐射出(d射线:a.α射线b.β射线c.α和β射线d.β和γ射线81.人工放射性同位素钴60在核衰变过程中辐射出β和γ射线射线后变成(b:a.钴59 b.镍60 c.铁 d.铱82.钴60辐射的γ射线能量为(ca.3MeV,1MeVb.2.17MeV,1.88MeVc.1.17MeV,1.33MeVd.0.67MeV,0.53MeV83.在距离1米处的剂量率为67.5R/h的50Ci钴60射源(50x1.35=67.5经过5.3年后将衰减为多少Ci?(ca.30b.10c.25d.4084.在距离1米处的剂量率为67.5R/h的50Ci钴60射源(50x1.35=67.5经过一个半衰期后将衰减为多少Ci?(ca.30b.10c.25d.4085.在距离1米处的剂量率为67.5R/h的50Ci钴60射源(50x1.35=67.5经过2个半衰期后将衰减为多少Ci?(ba.25b.12.5c.6.25d.3.12586.60Co放射源的剂量率在1米处每居里每小时的伦琴数是多少?(b:a.10Rb.1.35Rc.1mRd.1μR87.把59Co放在核反应堆中,它捕获了什么粒子后变成60Co?(da.一个电子 b.一个质子 c.一个离子 d.一个中子88.10Ci的60Co源衰减到2.5Ci大概需要多少时间?(c:a.5.3月 b.5.3年 c.10.6年d.21.2年89.59Co与60Co的差别在于捕获一个(b:a.质子 b.中子 c.电子 d.以上都不是90.钴60输出为1.35rhm/Ci,今有20居里射源,若无屏蔽,则在10米外的照射率为(ca.27R/hb.2.7R/hc.0.27R/hd.0.027R/h91.钴60的半衰期为(a:a.5.3年 b.33年 c.75日 d.130日92.170Tm发出的γ射线能量为(aa.0.084MeV b.0.11和0.15MeV c.1.33和0.17MeV d.0.31和0.47MeV93.137Cs的半衰期为(b:a.5.3年 b.33年 c.75天 d.130天94.放射性比活度通常以每克多少居里数表示或以每立方厘米多少居里数表示,它是辐射源浓缩程度的物理量。

1.射线可分为哪几类，对于工业探伤的射线有哪几种？答：射线可分为以下几类：(1)Χ射线和γ射线。

它们都是波长很短的电磁波，按波粒二相性观点，也可以看作是能量很高的光子流。

Χ射线是高速运动的电子撞击金属产生的；γ射线是放射性同位素在γ衰变过程中从原子核内发出的。

(2)电子射线和β射线。

它们都是高速电子流。

电子射线是通过加速器加速电子得到的；β射线是放射性同位素在β衰变过程中从原子核内发出的。

(3)质子射线、氘核射线和α射线。

它们都是带正电的粒子流，质子是普通氢原子核1H1；氘核是氢同位素氘2H1的原子核，由1个质子与1个中子构成；α粒子是氢原子核4He2，由2个质子与2个中子构成。

质子射线与氘核射线可利用回旋加速器或静电加速器得到，α射线是放射性同位素在α衰变过程中从原子核内发出的。

(4)中子射线。

它是高速中子流，可从原子反应堆中获得，也可通过加速器获得，或从放射性同位素 -252中获得。

目前用于探伤的主要是Χ射线、γ射线和中子射线。

其中Χ射线和γ射线广泛用于工业探伤，中子射线用于特种检验。

2.什么叫连续Χ射线的有效能量？为什么连续Χ射线穿透物质后有效能量会增大？答：如果某一单能射线的吸收系数与连续Χ射线在特定厚度范围内平均吸收系数相等，便可用此单能射线的能量来表示连续Χ射线的平均能量，称作有效能量。

连续Χ射线包含有能量不同的光子，在穿透物质过程中，能量较低的光子较容易被物质吸收，因此，在射线透过物质后，不同能量射线所占的强度比率发生变化，低能量射线所占比率减少，从而使透过射线的平均能量或有效能量增大。

3.放射性同位素衰变过程中的辐射有哪几种形式？答：放射性同位素的衰变幅射主要有以下几种形式：(1)仅幅射α粒子,(2)仅幅射β粒子,(3)既幅射α粒子又幅射γ射线,(4)既幅射β粒子又幅射γ射线4.射线防护有哪几种基本方法？每种防护方法的基本原理是什么？[提示]：射线防护方法有三种，即距离防护、时间防护、屏蔽防护，距离防护--射线剂量率与离射线源的距离平方成反比，因此尽量在距离射线源远的地方从事射线探伤工作；时间防护--人体接收射线剂量与时间成正比，尽量缩短接收时间以减少对人体的危害；屏蔽防护--射线穿过屏蔽材料时，其能量会衰减，尽量在有安全屏蔽的条件下进行工作5.影响照相质量的散射线是如何产生的？答：射线穿过物质时，与物质发生各种相互作用，其结果是除了一部分直接前进的透射线外，还有向各个方向射出的散乱射线以及光电子，反跳电子等。

无损检测试题及答案一、选择题1. 无损检测技术中，超声波检测法主要检测材料的哪种特性？ - A. 硬度- B. 强度- C. 密度- D. 缺陷2. 射线检测技术中，X射线和γ射线的主要区别是什么？- A. 能量- B. 穿透力- C. 检测成本- D. 辐射类型3. 磁粉检测法主要适用于检测哪种材料的缺陷？- A. 非铁磁性材料- B. 铁磁性材料- C. 塑料- D. 陶瓷4. 在进行渗透检测时，通常使用的渗透剂是什么？- A. 荧光渗透剂- B. 磁粉- C. 超声波- D. X射线5. 涡流检测法通常用于检测哪种类型的缺陷？- A. 表面裂纹- B. 内部空洞- C. 材料不均匀性- D. 焊接缺陷二、填空题1. 无损检测技术中，________ 是一种通过检测材料表面和近表面缺陷的检测方法。

2. 超声波检测法中，________ 是超声波在材料中传播时遇到不同介质界面时发生的现象。

3. 射线检测技术中，________ 是指射线在材料中传播时，由于材料的密度和厚度不同而发生的吸收和散射现象。

4. 磁粉检测法利用的是________ 的原理，通过检测磁粉在材料表面的分布情况来发现缺陷。

5. 涡流检测法是一种________ 检测方法，通过检测材料表面和近表面的涡流变化来发现缺陷。

三、简答题1. 请简述无损检测技术在工业生产中的重要性。

2. 描述一下渗透检测法的基本原理及其应用场景。

3. 为什么说涡流检测法是一种有效的表面缺陷检测方法？4. 射线检测法在安全和健康方面需要注意哪些问题？5. 请解释超声波检测法中“声速”和“声阻抗”的概念及其在检测中的作用。

四、案例分析题某工厂在生产过程中发现了一批疑似存在内部缺陷的钢管，为了确保产品质量，需要对这批钢管进行无损检测。

请根据以下情境，选择合适的无损检测技术，并说明选择的理由。

- 钢管的材质为碳钢。

- 需要检测钢管的内部缺陷，如裂纹、空洞等。

- 检测成本和时间需要控制在合理范围内。

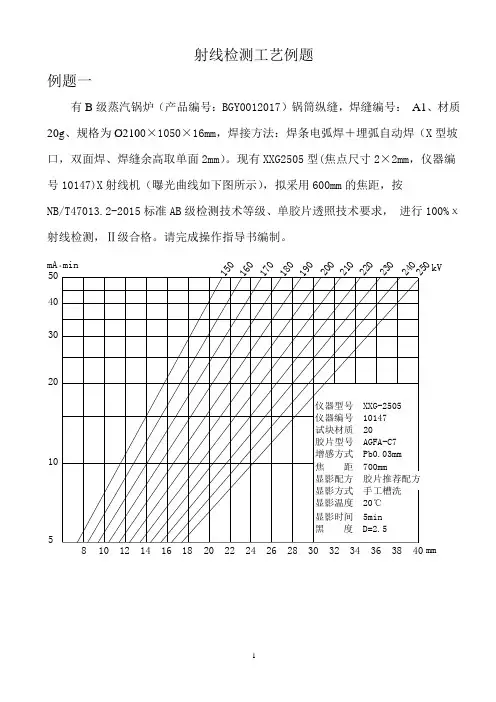

射线检测工艺例题例题一有B 级蒸汽锅炉（产品编号：BGY0012017）锅筒纵缝，焊缝编号： A1、材质20g 、规格为Ø2100×1050×16mm ，焊接方法：焊条电弧焊＋埋弧自动焊（X 型坡口，双面焊、焊缝余高取单面2mm ）。

现有XXG2505型(焦点尺寸2×2mm ，仪器编号10147)X 射线机（曝光曲线如下图所示），拟采用600mm 的焦距，按NB/T47013.2-2015标准AB 级检测技术等级、单胶片透照技术要求， 进行100%χ射线检测，Ⅱ级合格。

请完成操作指导书编制。

510203040 50mA ·min mm 810121416182022242628303234150160170180190200210220230240250kV仪器型号 XXG-2505仪器编号 10147试块材质 20胶片型号 AGFA-C7增感方式 Pb0.03mm 显影时间 5min 黑 度 D=2.5焦 距 700mm显影配方 胶片推荐配方显影方式 手工槽洗显影温度 20℃363840射线检测操作指导书编号：操作指导书编号编制依据：工艺文件编号工件设备名称蒸汽锅炉设备编号BGY0012017检件名称锅筒纵缝检件类型纵向对接焊接接头材质20g 规格Ø2100×1050×16mm 坡口型式X 焊接方法SMAW+SAW检测部位/ 检测时机焊后检测器材源种类X 射线仪器型号/ 编号XXG-2505/10147 像质计型号10FeJB(Fe10/16)，增感屏Pb0.03 /0.03mm胶片类别/型号C5/AGFA-C7 显影液胶片推荐配方检测工艺参数源尺寸2×2mm 像质计放置射线源侧像质计灵敏度11背散射屏蔽2毫米铅板滤光板/ 透照技术单胶片胶片规格300×80 mm 冲洗方式手工显影条件20℃/5min 定影条件20℃/15min 黑度范围 2.0~4.5 检测技术等级AB级技术要求检测标准NB/T47013.2-2015 检测比例100% 合格级别Ⅱ级焊缝(检测部位)编号检测长度(mm)透照厚度(mm)透照方式焦距(mm)能量(kV)曝光量、(mA·min)（实际）一次透照长度(mm)透照次数(N)备注A1 1050 16 纵缝透照（单壁）600 190 11 263 4透照方式示意图：透照布置示意图：d技术要求及说明：1、像质计放置：像质计放置在源侧工件表面，每个透照区段长度的1/4位置，金属丝横跨焊缝，细丝置于外侧。

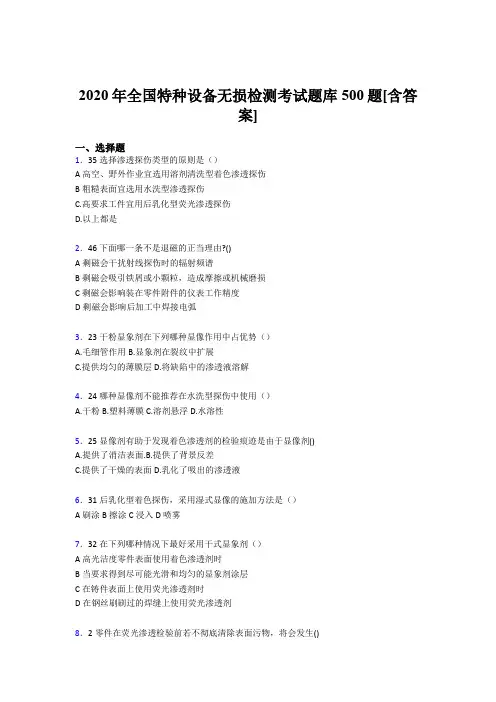

2020年全国特种设备无损检测考试题库500题[含答
案]
一、选择题
1．35选择渗透探伤类型的原则是（）
A高空、野外作业宜选用溶剂清洗型着色渗透探伤
B粗糙表面宜选用水洗型渗透探伤
C.高要求工件宜用后乳化型荧光渗透探伤
D.以上都是
2．46下面哪一条不是退磁的正当理由?()
A剩磁会干扰射线探伤时的辐射频谱
B剩磁会吸引铁屑或小颗粒，造成摩擦或机械磨损
C剩磁会影响装在零件附件的仪表工作精度
D剩磁会影响后加工中焊接电弧
3．23干粉显象剂在下列哪种显像作用中占优势（）
A.毛细管作用
B.显象剂在裂纹中扩展
C.提供均匀的薄膜层
D.将缺陷中的渗透液溶解
4．24哪种显像剂不能推荐在水洗型探伤中使用（）
A.干粉
B.塑料薄膜
C.溶剂悬浮
D.水溶性
5．25显像剂有助于发现着色渗透剂的检验痕迹是由于显像剂()
A.提供了消洁表面.
B.提供了背景反差
C.提供了干燥的表面
D.乳化了吸出的渗透液
6．31后乳化型着色探伤，采用湿式显像的施加方法是（）
A刷涂B擦涂C浸入D喷雾
7．32在下列哪种情况下最好采用干式显象剂（）
A高光洁度零件表面使用着色渗透剂时
B当要求得到尽可能光滑和均匀的显象剂涂层
C在铸件表面上使用荧光渗透剂时
D在钢丝刷刷过的焊缝上使用荧光渗透剂
8．2零件在荧光渗透检验前若不彻底清除表面污物，将会发生()。

射线检测试题(内含答案)work Information Technology Company.2020YEAR射线检测试题一、判断题（本题每小题1分，共30分）1．射线照像的主要优点是可检测工件内部缺陷的大小、深度。

( ) 2．x射线、r射线和可见光都是电磁波。

( )3．射线检测只能对低碳钢，低合金钢和奥氏体钢进行检测。

( )4．检测用仪器、设备性能应进行定期检定，检定结果合格就行，可不作记录。

( )5．根据容器在使用中的重要作用、设计压力以及介质的危害性程度，第一类压力容器指的是危害程度最高的容器。

( )6．压力容器的无损检测必须在形状尺寸和外观质量检查合格后才可进行。

( )7．锅炉压力容器一般选用的射线照相质量等级为B级。

( ) 8．压力管道按其用途来分可分为工业管道，公用管道和长输管道。

( )8．为了提高底片清晰度，在能穿透工件的前提下尽可能的选用较低能射线。

( )9．X射线管在使用过程中冷却不良会影响管电流的稳定性。

( )10．曝光后的胶片处理过程是显影、停影、定影、水洗和干燥。

( )11．如果显影时间过长，有些未曝光的AgBr也会被还原，从而增大了底片灰雾。

( )12．椭圆成像时，应控制影像的开口宽度（上下焊缝投影最大间距）在1倍焊缝宽度左右。

( )13．像质计一般应放置在工件源侧表面焊接接头的中间位置。

( ) 14．标记一般应放在焊缝边缘紧贴焊缝的位置。

( )15．公称厚度是指受检工件名义厚度，不考虑材料制造偏差和加工减薄。

( )16．当采用两种或两种以上的检测方法对承压设备的同一部位进行检测时，只要有一种方法检测合格，就可以认定此部位合格。

( ) 17．焊缝缺陷中纵向裂纹指的是与焊熢垂直的裂纹。

( )18．当各类缺陷的质量级别不同时，以质量平均级别作为对接焊接扫头的质量级别。

( )19．JB/T4730-2005标准中，压力管道对接钢焊缝焊接接头中的缺陷按性质可分为裂纹、未熔合、未焊透、条形缺陷、圆形缺陷、根部内凹和根部咬边共七大类。

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 特种设备无损检测射线高级人员工艺试题汇编高级无损检测技术资格人员-射线检测考题汇编卧式储气罐射线检测工艺方案编制试根据图示构件的特点, 选择合理的检测方案和检测条件, 全面检出诸焊缝的内外部缺陷请根据技术条件制定检测规范, 工艺要领及编写工艺卡. 要求条件: 1. 底片黑度 2. 0～2. 5 2. 灵敏度不低于 2% 提供条件: 一. 设备 1. X 射线机 (1) 300KV, 5mA 定向照射 X 射线机, 焦点 3x3mm (2) 300KV, 5mA 周向照射 X 射线机, 焦线 3mm (3) 200KV, 5mA 定向照射 X 射线机, 焦点 4x4mm 2. 射线机 (1) 100Ci, Co60 射线机, 焦点 3x3mm(已使用 2 年) (2) 100Ci, Ir192 射线机, 焦点 2x2mm(已使用 2 个半月) 二. 检测人员: 已取得初、中、高级技术资格证书的各类无损检测人员三. 产品技术条件: (1) 环焊缝内部缺陷不得超过________标准______级 (2) 纵焊缝内部缺陷不得超过________标准______级 (3) 焊缝及热影响区表面不得有裂纹四. 提供的器材及必要的数据 1. 器材 (1) 胶片: 杜邦或 Agfa D7, D2 (2) 铅箔增感屏: 规格自选 (3) 像质计: 自选 (4) 铅字符号: 自选 2. 各种设备的曝光曲线图 3. 胶片特性曲线图五. 工艺要求(一) 根据探测对象和目的选择适宜的探伤设备 (二) 确定透照次序 X 射线: 1. 管电流, 2. 管电压, 3. 焦距, 4. 底片达到规定黑度时所需的曝光时间射线: 1. 放射强度, 2. 焦距, 3. 曝光量和时间 (三) 选择透照器材: 1. 胶片, 2. 增感屏, 3. 像质计 (四)1 / 24规定定位标记和识别标记 (五) 评定级别射线透照工艺卡工(构)件名称图号合同号探伤编号材料厚度外观检查结果透照次序焊缝号透照方法胶片透照片数焦距增感屏像质计曝光条件型号长度KV mA min 显影条件验收标准级别定位标记搭接长度识别长度温度时间要求完成日期年月日制定人高级无损检测技术资格人员-射线检测考题汇编检测工艺方案编制A 根据图示构件，以显现及保留缺陷影像为前提条件，选择合理的探伤方案，全面检出诸条焊缝的内、外部缺陷。

无损检测之射线检测试题汇编计算题资料整理：无损检测资源网1.在某管电压下产生的X射线穿过某物质其半值层为0.65cm，则它的十分之一值层是多少？解：半值层0.65cm时，μ=(ln2)/0.65=1.07cm-1，十分之一值层时ln10=1.07X，X=(ln10)/1.07=2.15cm2.透过厚铝板的X射线窄射束的照射剂量率是400x10-7C/Kg，再透过20mm 厚的铝板时，剂量率变为200x10-7C/Kg，那么再透过10mm厚的铝板时，剂量率为多少？解：I1=I0e-μx1，200*10-7=400*10-7*e-3μ，μ=（ln2）/2，再按I2=I0e-μx2，这里x2=20+10=30mm=3cm，代入各参数即可求得I2=141x10-7C/Kg3.6个月前购进192Ir源，当时的射源强度为148x1010Bq，现在的强度为多少？（按每月30天计算）解：192Ir源的半衰期为75天，则λ=0.693/T1/2=0.693/75，根据G=G0e-λt,t=6x30(天)，代入得G≈28x1010Bq4.已知透过观片灯窗口的光照度为100000lx，若透过底片的光强不少于50lx，则该观片灯能观察底片的最大黑度值为多少？解：设L0=100000lx，L=50lx，则Dmax=lg(L0/L)=lg(100000/50)=3.35.若散射线忽略不计，当平板透照厚度的增厚量或减薄量相当于半值层厚度的1/x时，则胶片接受的射线照射量将减少或增大百分之几？解：(1)参阅图a,设半值层厚度为H,原厚度为T,增厚量为△T时,胶片接受的照射量的变动量为ξ-，则I1=I0/2T/H --(1)I2=I0/2(T+△T)/H --(2)(2)÷(1)：I2/I1=2(T-T-△T)/H=2(-△T/H) 令△T=H/x，则I2/I1=2(-1/x)令I2=I1-△I，则(I1-△I)/I1=2(-1/x)=>1-(△I/I1)=2(-1/x) 令△I/I1=ξ-，得ξ-=1-2(-1/x)(2)参阅图b，设半值层厚度为H,原厚度为T,减薄量为△T时,胶片接受的照射量的变动量为ξ+，则I1=I0/2T/H --(1) I2=I0/2(T-△T)/H --(2)(2)÷(1)：I2/I1=2(T-T+△T)/H=2(△T/H) 令△T=H/x，则I2/I1=2(1/x) 令I2=I1+△I，则(I1+△I)/I1=2(1/x)令△I/I1=ξ+，得ξ+=2(1/x)-16.有A，B两种不同类型的胶片，经完全相同条件曝光后，得到的底片黑度分别为2.7和1.2。

特种设备无损检测技术培训考核习题集二0二0年8月射线检测一、是非题1.1 原子序数Z等于原子核中的质子数量。

（√）1.2 为了使原子呈中性，原子核中的质子数必须等于核外的电子数。

（√）1.3 当原子核内的中子数改变时，它就会变为另一种元素。

（×）1.4 当一个原子增加一个质子时，仍可保持元素的种类不变。

（×）1.5 原子序数相同而原子量不同的元素，我们称它为同位素。

（√）1.6 不稳定同位素在衰变过程中，始终要辐射γ射线。

（×）1.7 不同种类的同位素，放射性活度大的总是比放射性活度小的具有更高的辐射剂量。

（×）1.8 放射性同位素的半衰期是指放射性元素的能量变为原来的一半所需要的时间。

强度（×）1.9 各种γ射线源产生的射线均是单能辐射。

（×）1.10 α射线和β射线虽然有很强的穿透能力，但由于对人体辐射伤害太大，所以一般不用于工业探伤。

（×）111将元素放在核反应堆中受过量中子轰击，从而变成人造放射性同位素，这一过程称为“激活”。

（√）1.12 与其他放射性同位素不同，Cs137是原子裂变的产物，在常温下呈液态，使用前须防止泄漏污染。

（√）1.13 与Ir192相比，Se75放射性同位素的半衰期更短，因此其衰变常数λ也更小一些。

（×）1.14 射线能量越高，传播速度越快，例如γ射线比Χ射线传播快。

（×）1.15 Χ射线或γ射线强度越高，其能量就越大。

（×）1.16 Χ射线或γ射线是以光速传播的微小的物质粒子。

（×）1.17 当χ射线经过2个半价层后，其能量仅仅剩下最初的1/4。

强度（×）1.18 如果母材的密度比缺陷的密度大一倍，而母材的原子序数比缺陷的原子序数小一半时，缺陷在底片上所成的象是白斑。

（×）1.19 标识Χ射线具有高能量，那是由于高速电子同靶原子核相碰撞的结果。

第二部分射线检测一、正误判断题（在括弧内，正确的画○，错误的画×）1．高速运动的电子同靶原子核的库仑场作用，电子失去其能量以光子形式辐射出来，这种辐射称韧致辐射。

〈○〉2※.线质是对射线穿透物质能力的度量，穿透力较强的射线称其线质较软，穿透力较弱的射线称其线质较硬。

（×）3、高速运动的电子同靶原子的轨道电子碰撞时，有可能将原子内层的一个电子击到未被电子填充的外层轨道上，其外层的电子向内层跃迁，以光子的形式辐射出多余的能置，这就产生了标识射线。

4、康普顿散射不是由轨道电子引起的，而主要是光于同固体内的自由电子相互作用引起的。

5、X、γ射线是电磁辐射；中子射线是粒子辐射。

（○）6※、具有连续光谱的x射线，称连续x射线，又称白色x射线。

7※、由发射x射线的材料特征决定波长的连续Ⅹ射线，称标识x射线，又称特征x射线（×）8、一定能量的连续x射线穿透物质时，随厚度的增加射线的总强度减小，平均波长变短，但最短波长不变。

（○）9※、加在x光管两端的电压越低，则电子的速度就越大，辐射出的射线能量就越高。

〈×〉10※、射线的线质越软，其光子能墨越大，波长越短，笄透力越强，衰减系数越小，半价层越大。

（×）11．Y射线的能盘取决于放射性同位苯的活度或居里效，而它的强度取决于源的种类。

（×）12※、射线的能量减弱到初始值上半时所穿过物质的厚度，称半价层，又称半值层。

（×）13※、放射性同位紊的能搔蜕变至其原值一半所需时间，称半衰期。

（×）14※、描述放射性物质不稳定程度的量称为“活度”。

（○）15、在核反应堆中，把一种元素变为放射性元素的过程，称为激活。

（○）16v当原子核内质子数不变，而原子量增加时，它就变戚另一种元素。

（×）17※、不稳定的同位素，称为放射性同位素。

（○）18※、光子是以光速传播的微小的物质粒子。

（×）19、光电效应巾光子故部分吸收，而康普顿效应中光子被完全吸收。

射线检测考题汇编2161.焊缝射线照相的定位标记如何摆放？答：定位标记一般用铅箭头。

竖箭头垂直指向焊缝且与中心标记对齐，横箭头由小号指向大号且平行于焊缝。

162.源在外，胶片在内透照园筒形环焊缝时，如何计算照相灵敏度？答：K=Δ X/X×100%,Δ X 是从底片上被检区观察到的透度计最细径(或孔径)。

X 是射线在透度计位置穿透工件的厚度。

163.双壁双投影透照管子环焊缝时，如何计算照相灵敏度？答：K=Δ X/X×100%,Δ X 是从底片上被检区观察到的透度计的最细径(或孔径)。

X=x'+δ ，即上焊缝穿透厚度与下半部母材厚度之和。

164.双壁单投影透照园筒形环焊缝时，如何计算照相灵敏度？答：K=Δ X/X×100%,Δ X 是从底片上被检区观察到的透度计的最细径(或孔径)。

X 是下半部被检区透度计所在部位的焊缝厚度。

注：采用此法时，无法将透度计置于内环焊缝相应处。

在这种情况下要用一个短的管件将透度计置于下半部焊缝的内表面相应位置，作对比试验，确定出相应的Δ X 值。

165.试述评片步骤？答：⑪按规定标准，检查底片标记是否符合标准要求。

⑫核对底片黑度和灵敏度是否达到标准要求。

⑬测定缺陷长度，点状缺陷的换算，按标准评定出底片级别，并做记录。

⑭发出报告等。

166.射线透照的四要素是什么?答:射线能量的选择 ,曝光量的选取,焦距的选用和散射线的预防167.选择焦距时应考虑哪几个因素?答:几何不清晰度,曝光量,工作效率,X 射线机的连续使用时间168.什么是几何不清晰度？它的危害是什么？答：由焦点的几何尺寸所造成的影像边缘模糊区域(或半影)，称为几何不清晰度，它降低底片的清晰度，从而降低射线检验灵敏度169.写出计算几何不清晰度和求最小焦距的计算公式，并注明各符号的意义。

答：=(dδ /Ug)+δ ,式中： Ug-几何不清晰度， d-焦点尺寸，Ug=(d/f) δ 或 Ug=dδ /(F-δ ),Fminδ -工件厚度， f-焦点至工件表面最近距离， F-焦距170.曝光曲线的用途和种类有哪些？答：曝光曲线用于选择曝光参数，以提高工效，保证射线透照质量。
