电阻1. 目的为了确保供货商交货质量符合公司设计质量规格要求,并降低制程产品质量不良率;则制定此检验标准作为进料检验质量判定基准,以确保出货质量满足客户需求。
2. 使用范围本进货检验质量判定基准适用于公司所有外购生产用的碳膜电阻(CF),金属膜电阻(MF),金属氧化膜电阻(MOF),金属玻璃釉电阻,网络电阻,可变电阻又名电位器,光敏电阻,压敏电阻,热敏电阻(PTC/NTC),功率电阻(RW)等之检验。
3. 抽样方案3.1 进货抽验标准依据:一般依GB/T2828 II 正常一次抽样计划.3.2 抽样方法:一般采用随机抽样.3.3 接收品质水准 AQL 值:CRI=0 MAJ=0.4 MIN=0.653.4 抽验结果判定类别:允收<Acc> 拒收<Rej> 特采<Waive> 挑选<Sort> 退货<RTV>4. 缺点定义4.1 严重缺点(CRITICAL DEFECT,简写 CRI):不良缺陷,使产品在生产､运输或使用过程中可能出现危与人身财产安全之缺点,称为严重缺点.4.2 主要缺点(MAJOR DEFECT,简写 MAJ):不良缺陷,使产品失去全部或部分主要功能,或者相对严重影响的结构装配的不良,从而显著降低产品使用性的缺点,称为主要缺点.4.3 次要缺点(MINOR DEFECT,简写 MIN):不良缺陷,可以造成产品部分性能偏差或一般外观缺点,虽不影响产品性能,但会使产品价值降低的缺点,称为次要缺点.5. 检验依据5.1 承认书检验项目5.2 样品对照5.3 客户重点质量要求5.4 质量标准要求有质量体系认证证书；供货方出厂检验报告、合格证6. 检验条件6.1 在正常室内白色冷光瑩光灯管的照明条件(灯光强度为 100-300流明).6.2 将待测电源板置于执行检测者面前,目距约 18-24 英吋(约手臂长).6.3 应以兩种角度观察:正常方式,视线与待检件呈 45 度角以利光反射;垂直方式,视线与待检件垂直.6.4 检验员应配带静电手套作业.7.测试工量具与仪表TH2811D LCR数字电桥，游标卡尺，锡炉,测力计，浓度不低于95%的酒精8. 检验内容检验判定标准.电容1. 目的为了确保供货商交货质量符合公司设计质量规格要求,并降低制程产品质量不良率;则制定此检验标准作为进料检验质量判定基准,以确保出货质量满足客户需求。

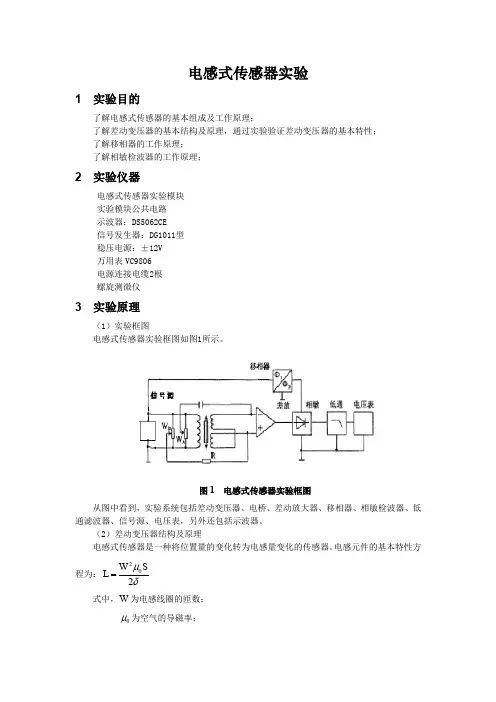

电感传感器使用方法说明书说明书概述：本说明书旨在介绍电感传感器的使用方法，以帮助用户正确、有效地操作和应用电感传感器。
电感传感器是一种能够感知磁场变化并转化为电信号的设备，广泛应用于工业自动化、电力系统、通信设备等领域。
1. 电感传感器的基本结构和原理电感传感器由线圈、磁芯、接线端子等组成。
其工作原理是根据法拉第电磁感应定律，当传感器周围的磁场发生变化时，线圈内的感应电动势也会随之变化。
通过测量线圈的感应电动势，可以获取磁场的相关信息。
2. 电感传感器的安装与接线2.1 安装要求电感传感器应安装于无振动、无强磁场干扰的环境中，并确保符合以下要求：- 传感器与被测对象的距离应适合传感器的量程范围；- 传感器与其他金属构件之间保持一定的间距，避免金属物体对传感器的磁场感应造成误差。
2.2 接线须知- 准确连接传感器的正负极，以确保电流的顺利流动；- 使用符合规定的导线进行连接，防止电线损耗对传感器输出的影响。
3. 电感传感器的使用注意事项3.1 温度要求电感传感器在工作过程中对环境温度的要求较高，以确保传感器的性能和精度。
- 在高温环境下使用时，应注意避免传感器过热损坏；- 在低温环境下使用时，应确保传感器能正常启动。
3.2 磁场干扰电感传感器对周围磁场的干扰较为敏感，因此在使用前应保证周围环境无强磁场干扰。
- 如周围存在强磁场，应采取屏蔽措施，避免外界磁场对传感器的影响。
3.3 防护等级根据实际需求，选择合适的防护等级的电感传感器。
不同的防护等级适用于不同的应用场景。
- 如果传感器将暴露在潮湿或灰尘较多的环境中，应选择防护等级较高的产品。
4. 电感传感器的维护与保养4.1 清洁与防尘定期清洁传感器表面灰尘，避免灰尘的积累影响传感器的灵敏度和测量精度。
4.2 寿命与更换电感传感器在使用一段时间后可能会出现性能下降的情况，建议根据使用说明书中的使用寿命进行更换。
4.3 储存与运输如果传感器不使用一段时间，应注意储存环境和存放条件，避免湿气、振动等因素对传感器的损害。

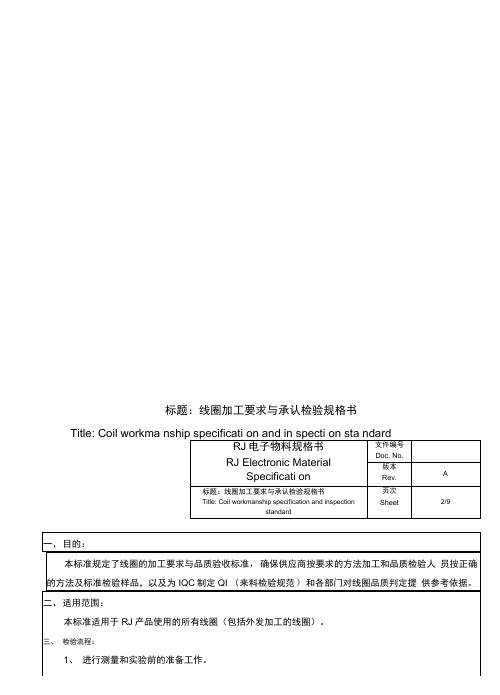

标题：线圈加工要求与承认检验规格书RJ 电子物料规格书 RJ Electronic MaterialSpecificati on文件编号 Doc. No.版本 Rev. A标题：线圈加工要求与承认检验规格书Title: Coil workmanship specification and inspectionstandard页次 Sheet3/93、 线圈绕线工艺要求：3.1、 线与磁环品质请参考以上3.1及3.2的有关要求。
3.2、 3.3、3.4、 漆包线的绝缘层不可有脱落/爆裂/变形等不良现象。
3.5、 漆包线在绕线的过程中不可有打结的现象（如右下图三所示）。
3.6、 磁环绕线分布必须均匀，不可有交叉、重叠、倾斜等不良现象（如下图四所示）。
3.7、 磁环绕线需要紧贴磁环，不可有松散的现象（如下图五所示）。
3.8、 线圈之间距和线头尾保留的长度必须符合各线圈图纸的要求（如下图六所示）。
图三2.1、磁环型号必须符合各线圈图纸的要求（参考对应的产品规格资料及B0文件）。
2.2、磁环破损验收要求（参考IQC 的品质文件）。
如线圈图纸无特别指定，所有线圈的绕线&排线都是逆时针方向，如右图二所示。
绕线圈数必须符合各线圈图纸的要求，不可有多圈或少圈的现象。
图四R-图 囲二矩討针肓向绕氏交叉，重盞B3 b n%此角度不可眾大千3saV 圈救*啲角康磁环绕线交叉 重叠示意图（C ）RG3N*磁环绕线分布 不均匀示意图⑹僦环绕鮭分布 均匀示意图⑻g b绕线松散不可 大于单根线径绕线紧贴磁环示言图 绕线松散未紧贴磁环示意圏GB N 祥§环绕线分布倾斜示意图（D）RJ 电子物料规格书 RJ Electronic MaterialSpecificati on文件编号 Doc. No.版本 Rev. A标题：线圈加工要求与承认检验规格书Title: Coil workmanship specification and inspectionstandard页次 Sheet4/9冬五头尾线保留的长度必须 符合各线圈图纸的要求机器侧4.1、 抽头浸锡工艺要求:图六备注:图四(B):磁环绕线圈与圈之间所形成的角度不可大于绕在整个磁环上的圈与圈之间平均角 度的两倍(第一圈和最后一圈所形成的角度除外),如上图四(B)所示。
深 圳 市 炬 神 电 子 有 限 公 司文件编号 页 次 GSP-3GC-039 1/5元件承认标准---共模电感制定日期: 2010 年 06 月 08 日文修订日期 版次件修 订履内历容表核准 修订制定部门总经理 1 1 1品保部副总经理 制造部 采购部 业务部 2 1 1 总经理助理 品保部 生管部 文管中心原件保存3 1 1 管理部 工程部 人事部文管中心 1 1 批 准 审 核 作 成配 布 栏研发部 仓库部 财务部文管中心发行深 圳 市 炬 神 电 子 有 限 公 司总裁 制订日期修订日期文件编号GSP-3GC-039 2010-06-08 版 页 次 次 A/0 2/2元件承认标准---共模电感1．目的： 规范共模电感检测标准，确保共模电感性能及工艺符合生产需求，使共模电感顺利导 入，结合电源正常使用。
2．范围： 适用于本公司所有共模电感性能测试需求。
3．权责： 3.1 工程部权责： 主要对共模电感基本性能，结合电源进行测试、记录，资料审查，并对记录结果进行 判断，合格则下承认书，导入生产使用，不合格则反馈供应商改善。
3.2 研发部权责： 主要根据设计需求来选择共模电感规格型号。
4．定义： 无。
5．作业内容： 5.1 基本性能测试： 5.1.1 检测项目：感量、耐压、绕制工艺解剖、外观、尺寸，承认书。
5.1.2 检测仪器：电感测试仪、耐压测试仪、游标卡尺。
5.1.3 检测方法： 感量：按要求设置感量测试仪测试频率，电压。
分别找出两绕组所对应脚位，使用 感量测试仪的夹子夹住两绕组引脚进行感量测试。
判定标准：符合共模承认书感量要求。
耐压：按要求设置耐压仪测试频率，时间，耐电压。
将两绕组的引脚分别短接，使 用耐压测试仪红色夹子与黑色夹子分别夹住绕组引脚（两绕组与磁芯） ，启动耐压仪进行 测试。
判定标准：在测试中距离实物 30 公分符合耐电压 1500VAC，漏电流小于 1mA，没有 异音，不能有超漏，拉弧现象。

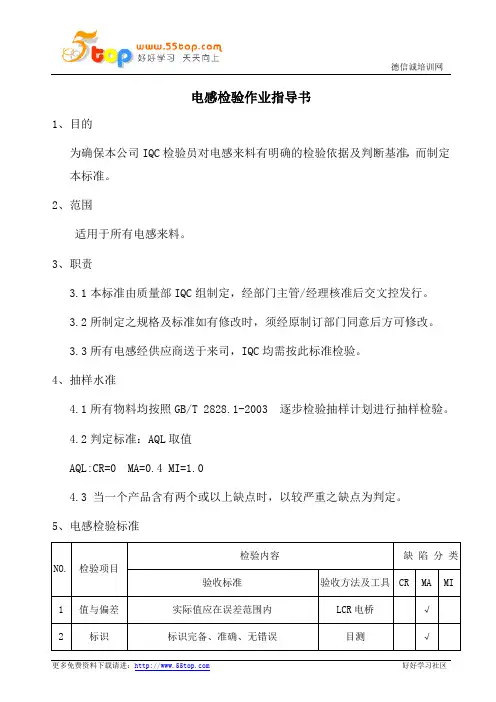

电感检验作业指导书
1、目的
为确保本公司IQC检验员对电感来料有明确的检验依据及判断基准，而制定本标准。
2、范围
适用于所有电感来料。
3、职责
3.1本标准由质量部IQC组制定，经部门主管/经理核准后交文控发行。
3.2所制定之规格及标准如有修改时，须经原制订部门同意后方可修改。
3.3所有电感经供应商送于来司，IQC均需按此标准检验。
4、抽样水准
4.1所有物料均按照GB/T 2828.1-2003 逐步检验抽样计划进行抽样检验。
4.2判定标准：AQL取值
AQL:CR=0 MA=0.4 MI=1.0
4.3 当一个产品含有两个或以上缺点时，以较严重之缺点为判定。
5、电感检验标准
检验内容缺陷分类NO. 检验项目
验收标准验收方法及工具CR MA MI
1 值与偏差实际值应在误差范围内LCR电桥√
2 标识标识完备、准确、无错误目测√
3 标识附着力标识清晰，用浸酒精的棉球擦拭三次后无变
化
酒精棉球√
4 外观检查无变形、无破损、无污迹,引线无氧化现象目测√
5 尺寸及封装符合设计要求游标卡尺√
◆6 可焊性温度300±10℃, 时间2S , 渗锡表面光滑锡炉√
◆7 耐焊接热温度300±10℃, 浸锡时间5S后，外观、性
能良好
锡炉√
8 引出端强度水平拉力10N，时间5S，无可见损伤测力计√
9 包装包装良好,随附出厂时间在半年内及检验合
格证
目测√
6、支持性文件
《来料检验规范》
《焊锡、插件检验规范》9、相关记录
《IQC检验报告》。
ILD4系列线圈检测卡产品使用说明书版本号：Version 2.1深圳市哈工大交通电子技术有限公司Shenzhen HIT Traffic Electronic Technology Co. Ltd.版权未得到深圳市哈工大交通电子技术有限公司明确的书面许可，不得为任何目的、以任何形式或手段（电子的或机械的）复制或传播本手册的任何部分。
©本手册的所有版权属于深圳市哈工大交通电子技术有限公司。
声明本手册中的资料如有更改，恕不另行通知。
本手册中出现的界面可能会与您看到的终端界面略有不同，那是因为您用的是我们的升级产品，但是所有按钮的功能是基本不变的。
使用此线圈车辆检测卡必须遵循本手册的规定。
如果是由于使用不当而造成的功能不稳定或板卡损坏，则由使用者承担责任。
本文档可能涉及深圳市哈工大交通电子技术有限公司的专利（或正在申请的专利）、商标、版权或其他知识产权，除非得到深圳市哈工大交通电子技术有限公司的明确书面许可协议，本文档不授予使用这些专利（或正在申请的专利）、商标、版权或其他知识产权的任何许可协议。
注：哈工大交通、不要让水和异物进入本卡，不要用湿手操作本卡，以免引起触电危险。
禁止用酸性、碱性、有机溶剂等腐蚀性液体或尖锐（如不锈钢钢丝球）物品擦拭本卡；不要将本产品置于潮湿、酸性、导电粉尘或有任何可能产生化学物质腐蚀的环境中；不要将本产品置于强磁场或高温的环境中。
l在使用本产品前，请仔细阅读所有说明书。
l请妥善保存所有说明书以备日后参考。
l请严格遵照本产品提供的说明进行操作。
l在清洁或维修产品前，必须拔下电源插头。
插卡前必须断开电源，卡紧固后再开启工作电源。
l对手册内容如有不同理解，以本公司技术部门的解释为准。
l确保线圈与接线端子连接紧固，避免不稳定。
l只有合格人员才允许操作此车辆检测卡。
合格人员规定为根据既定的安全惯例和标准进行产品安装、运行(含试运行)及维护管理的工作人员。
l本产品只有在正确的运输、储存、组装和安装的情况下，按建议方式进行运行和维护，才能正确而安全地发挥其功能。
0810工字电感规格书
0810工字电感是电子电路中常用的元件之一，主要用于信号的传输和滤波。
它的规格书主要包括以下内容：
1、型号：0810工字电感的型号为“0810”，其中“08”表示电感量，“10”表示电感的高度。
2、电感量：0810工字电感的电感量范围为100nH至10mH，其中最常见的是100nH至1uH。
电感量是衡量电感性能的重要参数之一，它决定了电感对信号的阻碍程度。
3、电阻值：0810工字电感的电阻值范围为1至100欧姆，其中最常见的是1至10欧姆。
电阻值是衡量电感内阻的重要参数之一，它决定了电感在信号传输过程中的能量损耗。
4、温度系数：0810工字电感的温度系数范围为±10%至±20%，其中最常见的是±15%。
温度系数是衡量电感性能稳定性的重要参数之一，它决定了电感在不同温度下的性能变化情况。
5、封装尺寸：0810工字电感的封装尺寸为长×宽×高=8mm×1.0mm×10mm，其中“1.0”表示电感的宽度，“10”表示电感的高度。
封装尺寸是衡量电感安装空间的重要参数之一，它决定了电感在电路板上的占用空间大小。
6、工作温度：0810工字电感的工作温度范围为-55℃至+125℃，其中最常见的是-40℃至+85℃。
工作温度是衡量电感工作环境的重要参数之一，它决定了电感在工作过程中的稳定性。
7、品质因数：0810工字电感的品质因数范围为5至50，其中最常见的是5至20。
品质因数是衡量电感性能的重要参数之一，它决定了电感在信号传输过程中的信号质量。
Dimensions: [mm]Scale - 1:1Cautions and Warnings:The following conditions apply to all goods within the product series of WE-AFB LFS of Würth Elektronik eiSos GmbH & Co. KG:General:•This electronic component is designed and manufactured for use in general electronic equipment.• Würth Elektronik must be asked for written approval (following the PPAP procedure) before incorporating the components into any equipment in fields such as military, aerospace, aviation, nuclear control, submarine, transportation (automotive control, train control, ship control), transportation signal, disaster prevention, medical, public information network, etc. where higher safety and reliability are especially required and/or if there is the possibility of direct damage or human injury.•Electronic components that will be used in safety-critical or high-reliability applications, should be pre-evaluated by the customer. •The component is designed and manufactured to be used within the datasheet specified values. If the usage and operation conditions specified in the datasheet are not met, the wire insulation may be damaged or dissolved.•Do not drop or impact the components, the component may be damaged.•Würth Elektronik products are qualified according to international standards, which are listed in each product reliability report. Würth Elektronik does not warrant any customer qualified product characteristics beyond Würth Elektroniks’ specifications, for its validity and sustainability over time.•The responsibility for the applicability of the customer specific products and use in a particular customer design is always within the authority of the customer. All technical specifications for standard products also apply to customer specific products.Product specific:Cleaning and Washing:•Washing agents used during the production to clean the customer application might damage or change the characteristics of the component. Washing agents may have a negative effect on the long-term functionality of the product.Potting:•If the product is potted in the customer application, the potting material might shrink or expand during and after hardening. Shrinking could lead to an incomplete seal, allowing contaminants into the core. Expansion could damage the components. We recommend a manual inspection after potting to avoid these effects.Storage Conditions:• A storage of Würth Elektronik products for longer than 12 months is not recommended. The material characteristics of the electronic components form a limiting factor for the storage stability. Therefore, all products shall be used within the period of 12 months based on the day of shipment. •Do not expose the components to direct sunlight.•The storage conditions in the original packaging are defined according to DIN EN 61760-2.•The storage conditions stated in the original packaging apply to the storage time and not to the transportation time of the components. Packaging:•The packaging specifications apply only to purchase orders comprising whole packaging units. If the ordered quantity exceeds or is lower than the specified packaging unit, packaging in accordance with the packaging specifications cannot be ensured. Handling:•Violation of the technical product specifications such as exceeding the maximum outer diameter of the cable will void the warranty. •The usage in an acid as well as salty environment can be the reason for oxide (rust) on the surface of the ferrite body, damage or changes of the material characteristics. The acid or salty environment may have a negative effect on the long-term function of the product.•If a component is pre-assembled with an adhesive tape, the adhesive duration and operating temperature cannot be guaranteed. This depends on the surface where the component will be mounted on. It also depends on the environmental conditions the component is exposed to. The customer has to evaluate this for his specific application.•The temperature rise of the component must be taken into consideration. The operating temperature is comprised of ambient temperature and temperature rise of the component.The operating temperature of the component shall not exceed the maximum temperature specified.These cautions and warnings comply with the state of the scientific and technical knowledge and are believed to be accurate and reliable.However, no responsibility is assumed for inaccuracies or incompleteness.Würth Elektronik eiSos GmbH & Co. KGEMC & Inductive SolutionsMax-Eyth-Str. 174638 WaldenburgGermanyCHECKED REVISION DATE (YYYY-MM-DD)GENERAL TOLERANCE PROJECTIONMETHODAlMo003.0012021-10-21DIN ISO 2768-1mDESCRIPTIONWE-AFB LFS EMI SuppressionAxial Ferrite Bead ORDER CODE74277233BUSINESS UNIT STATUS PAGEImportant NotesThe following conditions apply to all goods within the product range of Würth Elektronik eiSos GmbH & Co. KG:1. General Customer ResponsibilitySome goods within the product range of Würth Elektronik eiSos GmbH & Co. KG contain statements regarding general suitability for certain application areas. These statements about suitability are based on our knowledge and experience of typical requirements concerning the areas, serve as general guidance and cannot be estimated as binding statements about the suitability for a customer application. The responsibility for the applicability and use in a particular customer design is always solely within the authority of the customer. Due to this fact it is up to the customer to evaluate, where appropriate to investigate and decide whether the device with the specific product characteristics described in the product specification is valid and suitable for the respective customer application or not.2. Customer Responsibility related to Specific, in particular Safety-Relevant ApplicationsIt has to be clearly pointed out that the possibility of a malfunction of electronic components or failure before the end of the usual lifetime cannot be completely eliminated in the current state of the art, even if the products are operated within the range of the specifications.In certain customer applications requiring a very high level of safety and especially in customer applications in which the malfunction or failure of an electronic component could endanger human life or health it must be ensured by most advanced technological aid of suitable design of the customer application that no injury or damage is caused to third parties in the event of malfunction or failure of an electronic component. Therefore, customer is cautioned to verify that data sheets are current before placing orders. The current data sheets can be downloaded at .3. Best Care and AttentionAny product-specific notes, cautions and warnings must be strictly observed. Any disregard will result in the loss of warranty.4. Customer Support for Product SpecificationsSome products within the product range may contain substances which are subject to restrictions in certain jurisdictions in order to serve specific technical requirements. Necessary information is available on request. In this case the field sales engineer or the internal sales person in charge should be contacted who will be happy to support in this matter.5. Product R&DDue to constant product improvement product specifications may change from time to time. As a standard reporting procedure of the Product Change Notification (PCN) according to the JEDEC-Standard inform about minor and major changes. In case of further queries regarding the PCN, the field sales engineer or the internal sales person in charge should be contacted. The basic responsibility of the customer as per Section 1 and 2 remains unaffected.6. Product Life CycleDue to technical progress and economical evaluation we also reserve the right to discontinue production and delivery of products. As a standard reporting procedure of the Product Termination Notification (PTN) according to the JEDEC-Standard we will inform at an early stage about inevitable product discontinuance. According to this we cannot guarantee that all products within our product range will always be available. Therefore it needs to be verified with the field sales engineer or the internal sales person in charge about the current product availability expectancy before or when the product for application design-in disposal is considered. The approach named above does not apply in the case of individual agreements deviating from the foregoing for customer-specific products.7. Property RightsAll the rights for contractual products produced by Würth Elektronik eiSos GmbH & Co. KG on the basis of ideas, development contracts as well as models or templates that are subject to copyright, patent or commercial protection supplied to the customer will remain with Würth Elektronik eiSos GmbH & Co. KG. Würth Elektronik eiSos GmbH & Co. KG does not warrant or represent that any license, either expressed or implied, is granted under any patent right, copyright, mask work right, or other intellectual property right relating to any combination, application, or process in which Würth Elektronik eiSos GmbH & Co. KG components or services are used.8. General Terms and ConditionsUnless otherwise agreed in individual contracts, all orders are subject to the current version of the “General Terms and Conditions of Würth Elektronik eiSos Group”, last version available at .Würth Elektronik eiSos GmbH & Co. KGEMC & Inductive SolutionsMax-Eyth-Str. 174638 WaldenburgGermanyCHECKED REVISION DATE (YYYY-MM-DD)GENERAL TOLERANCE PROJECTIONMETHODAlMo003.0012021-10-21DIN ISO 2768-1mDESCRIPTIONWE-AFB LFS EMI SuppressionAxial Ferrite Bead ORDER CODE74277233BUSINESS UNIT STATUS PAGE。
电阻、电容、电感检验规范书默认分类 2009-08-24 19:30 阅读250 评论0字号：大中小试装实装不符要求（使用对应的PCB进行试装）。
★AEC深圳市亚科德电子有限公司SHENZHEN AKKORD ELECTRONICS CO. LTD.材料检验规范手册电阻、电容、电感检验规范书文件编号版本号修改号生效日期WI-QE-004V1.02008.12.22适用范围：适用于我司各种封装电阻、电容、电感来料的检验。
缺陷判断的具体标准：一、外观、尺寸缺陷判断的具体标准：1．编带包装要求不符、变形、散乱。
（轻缺陷）2．污渍⑴表面可容易擦净的污渍。
（轻缺陷）⑵表面不可容易擦净的污渍。
（重缺陷）3．引脚变形、氧化。
（重缺陷）4．丝印错误、模糊不清。
（轻缺陷）5．封装、尺寸不符。
（重缺陷）6．引脚的可焊性差。
（轻缺陷）二、性能缺陷判断的具体标准：1．电阻类电阻量不符。
（重缺陷）2．电容类⑴耐压不够。
（重缺陷）⑵电容量不符。
（重缺陷）3．电感类——————————————————————————（待定）检验设备：操作台、镊子、放大镜、可调电压源、恒温烙铁、锡线、万用表、电容表检验步骤：外观丝印检验—>封装尺寸检验—>性能指标检验—>可焊性检验一、目测1．检验员取盘（袋）装，需重点目视其标贴、包装形式，以及编带的清洁度、完整性。
2．拆开编带手拿镊子取待检料，需重点目视：⑴待检物料形状的清洁度、完整度；⑵待检物料脚的完整性、氧化状况；3．将IC丝印朝上置于放大镜下70-80mm处，通过放大镜目视其丝印，需重点目视丝印的清楚度和正确性。
3AEC深圳市亚科德电子有限公司SHENZHEN AKKORD ELECTRONICS CO. LTD.材料检验规范手册电阻、电容、电感检验规范书文件编号版本号修改号生效日期WI-QE-004V1.02008.12.22注：以上检验可参照《检验规格书》上的封样。
