MRI颅脑冠状位解剖图谱(2)

头颅MRI断层解剖02875

1
2 3
4
5
6 7
8 9
• 1.内囊前肢 2.内囊膝部 3.屏状核 4.内囊后肢 • 5.尾状核 6.壳核 7.苍白球 8.岛叶 9.丘脑 • 第三脑室顶部层面
1
5
2
6
7
3
8Байду номын сангаас
4
1.尾状核 2.三脑室 3.四叠体 4.小脑山顶 5.前联合 6.壳核 7.外侧裂 8.四叠体池第三脑室下部层面
4
1
6
1.前纵裂 2透明隔 3.侧脑室 4.后纵裂 5胼胝体膝部 6胼胝体压部
1
2
6
11
10
7 8
12
3
9
13
4
14
15
5
16
• 1.额叶 2.胼胝体膝部 3.颞叶 4.胼胝体压部 5.枕叶 • 6.尾状核头部 7.苍白球 8.壳核 9.丘脑 10.岛叶 • 11.穹窿柱 12.室间孔 13.内囊 14.脉络丛 15.视辐射 • 16.上矢状窦 • 侧脑室层面（颞叶）大脑大静脉直窦第三脑室
MRI常用的序列
1
2 3
1.额叶 2.中央沟 3.顶叶大脑皮质表面层面（轴位）
上矢状窦大脑纵裂颅骨板障
6 7
8
5 1
2 3
4
1.额叶 2.半卵圆中心 3.中央沟 4.顶叶半卵圆中心层面（枕叶）
1
2
7
6
8
3
4 5
1.额叶 2.中央沟 3.顶叶 4.距状裂 5.枕叶侧脑室顶部层面
1
5 2 3 4
5
6
2
7
3
8 9
10
• 1视神经 2 脚间池 3环池 4直回 7大脑脚 • 鞍上池层面

人体断层解剖图谱大脑-头(颅脑)冠状位解剖示意图 PPT课件

（1）大脑纵裂（2）大脑镰（3）上矢状窦（4）胼胝体干（5）透明隔(6）胼胝体嘴（7）胼胝体下区（8）侧脑室前角（9）大脑前动脉（10）大脑中动脉（11）尾状核头（12）内囊前肢（13）豆状核（14）外囊（15）屏状核（16）最外囊（17）岛叶（18）胼胝体沟（19）扣带沟（20）扣带回 (21）外侧沟（22）岛环状沟（23）额叶（24）额上回（25）额中回(26）额下回（27）颞叶（28）直回（29）嗅三角（30）眶回（31）鞍结节(32）前床突（33）蝶窦（34）视神经（35）视交叉（36）颈内动脉(37）海绵窦（38）鼻后孔（39）蝶骨翼突（40）软腭（41）翼外肌（42）颞肌（43）冠突（44）上颌动脉（45）下颌支（46）咬肌（47）颧弓（48）颏舌肌（49）颏舌骨肌（50）下颌舌骨肌（51）舌动脉（52）舌神经（53）舌下腺

（1）上矢状窦（2）大脑镰（3）胼胝体干（4）穹窿体（5）大脑内静脉(6）内髓板（7）丘脑带（8）第三脑室（9）侧脑室体（10）尾状核体(11）丘纹上静脉（12）丘脑前核群（13）丘脑内侧核群（14）丘脑外侧核群（15）内囊（16）苍白球（17）壳（18）外囊（19）屏状核（20）最外囊（21）岛叶（22）胼胝体沟（23）扣带回（24）扣带沟（25）额上回(26）中央前回（27）中央沟（28）中央后回（29）顶下小叶（30）外侧沟（31）颞横回（32）颞上回（33）颞下回（34）枕颞内侧回（35）海马旁回（36）海马（37）海马伞（38）侧脑室下角（39）尾状核尾（40）内、外侧膝状体（41）红核（42）黑质（43）大脑脚底（44）脚间窝（45）丘脑间粘合（46）小脑上脚交叉（47）脑桥基底部（48）三叉神经（49）前庭蜗神经（50）内耳道（51）基底动脉（52）桥池（53）岩下窦（54）小脑脑桥角池（55）小脑绒球（56）颈内动脉（57）颈内静脉（58）颞骨鼓部（59）茎突（60）茎突咽肌（61）鼓室（62）内耳（63）咽（64）咽外侧间隙（65）翼内肌（66）上颌动脉（67）下颌支（68）咬肌（69）腮腺（70）颞浅动脉（71）下颌后静脉（72）面神经分支（73）外耳道（74）小脑幕（75）乳突窦（76）颞肌（77）头前直肌（78）头外侧直肌（79）枕骨基底部（80）视束（81）大脑后动脉

脑MRI常用解剖(局部)

中央沟穹窿顶叶顶枕沟
中央前回中央后回穹窿
侧脑室
额叶楔叶
舌回
小脑尾状核豆状核海马沟背侧丘脑距状沟
杏仁体
海马伞枕颞内侧回
海马旁回
脑部矢状位MRI的主要结构 5
岛环形沟上部中央前沟
中央沟
岛环形沟后部
额叶
中央前回中央后沟岛中央沟中央后回
岛环形沟前部
枕颞外侧沟枕叶
颞极
侧脑室颞角
楔前叶穹窿柱楔叶侧脑室前联合终板视交叉舌回小脑前叶原裂小脑后叶漏斗柄垂体脑桥中脑导水管小脑扁桃体距状沟第四脑室水平裂扣带回胼胝体下区灰结节穹窿结合臂中间帆腔蝇状体
终板旁回乳头体延髓
脑部矢状位MRI的主要结构 2
扣带回中央前回中央沟中央后回扣带沟缘支楔前叶额叶顶枕沟扣带沟楔前叶胼胝体沟
1.1.4.1 中央沟的确定
横断位： ①在脑顶部，中央沟是恒定（或唯一）与大脑纵裂相交的大脑半球外侧面的脑沟。 ②中央前、后沟伴行征，在脑顶部，中央沟是大脑半球外侧面最深的脑沟，且有两条脑沟（中央前、后沟）与之伴行。 ③宽带征，中央前回的厚度明显大于中央后回。 ④额上沟–中央前沟征，指额上沟后端与中央前沟以直角相交的征象，多位于脑顶部，中央沟是该征象后方的第一条脑沟，为判定中央沟的间接征象。正中矢状位：位于扣带沟缘支前方的第1条脑沟。
岛短回
岛长回枕颞外侧回
脑部矢状位MRI的主要结构 6
额叶中央前回中央后回顶叶
中央前沟中央沟中央后沟外侧沟垂直部
颞上回
颞中回
颞下回
颞上沟
颞下沟
外侧沟水平部

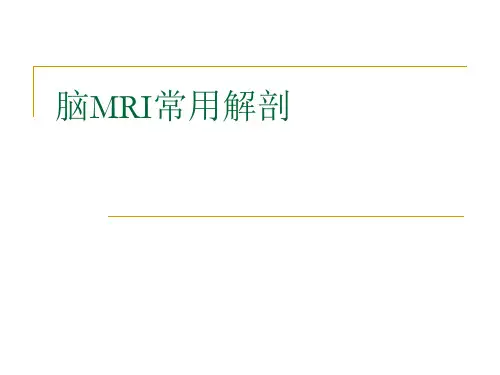

脑MRI常用解剖

面神经、前庭蜗神经、脑桥小脑角组成。脑桥小脑角：桥脑的腹侧面隆起下缘的外侧与
邻近的小脑所围成的一个三角形区域，三叉神经、面神经、前庭蜗神经通过此区。
3.3 延髓
上界为脑桥延髓沟，下界为枕骨大孔。
主要为锥体、橄榄、舌咽神经、迷走神经、副神经、舌下神经等组成。
延髓上部在前正中裂两侧的一对棒状隆起，称为锥体，其深部有下行的皮质脊髓束（锥体束）通过。
5.2 脑池的名称及部位
腹侧脑池 ①正中不成对脑池：延池、桥池、脚间池、交叉池、终
板池。 ②旁正中成对脑池：脑桥小脑角池、大脑脚池、侧裂池。背侧脑池 ①正中位脑池：小脑下池、枕大池、小脑上池、四叠
体池（又称大脑大静脉池）、帆间池（又称中间帆腔、第三脑室上池）、胼胝体周缘池、纵裂池。 ②旁正中成对脑池：环池、侧裂池。
脑干背面图示
3.1 中脑
上界为视束，下界为中脑桥脑间沟。主要由四叠体（又称中脑顶盖）、大脑脚、脚
间窝、动眼神经等组成。四叠体为中脑导水管背侧的部分，上丘为视觉
反射中枢，下丘为听觉反射中枢。大脑脚由锥体束即皮质桥脑束组成，为内囊的
延续部分。
3.2 脑桥
上界为中脑脑桥间沟，下界为脑桥延髓间沟。主要由桥脑基底部、桥臂、三叉神经、展神经、
背侧丘脑颞上回扣带回
颞中回舌回枕叶楔叶
豆状核室间孔胼胝体尾状核头上矢状窦下矢状窦大脑内静脉岛叶侧脑室第三脑室
额上沟
额下沟内囊中央沟外侧沟屏状核颞上沟额下沟顶枕沟
距状沟
脑部主要结构横断位 12
额上回
额中回胼胝体额下回中央前、后回岛叶颞上回大脑内静脉颞中回
枕叶
上矢状窦
下矢状窦底丘脑侧脑室四叠体上丘

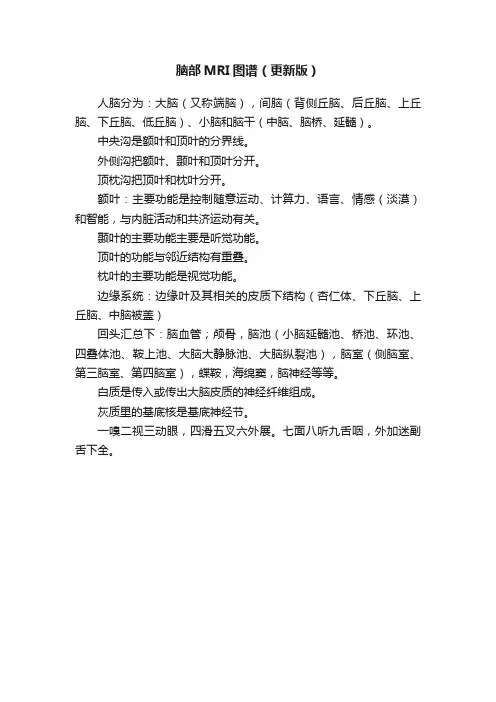

脑部MRI图谱（更新版）

脑部MRI图谱（更新版）
人脑分为：大脑（又称端脑），间脑（背侧丘脑、后丘脑、上丘脑、下丘脑、低丘脑）、小脑和脑干（中脑、脑桥、延髓）。

中央沟是额叶和顶叶的分界线。

外侧沟把额叶、颞叶和顶叶分开。

顶枕沟把顶叶和枕叶分开。

额叶：主要功能是控制随意运动、计算力、语言、情感（淡漠）和智能，与内脏活动和共济运动有关。

颞叶的主要功能主要是听觉功能。

顶叶的功能与邻近结构有重叠。

枕叶的主要功能是视觉功能。

边缘系统：边缘叶及其相关的皮质下结构（杏仁体、下丘脑、上丘脑、中脑被盖）
回头汇总下：脑血管；颅骨，脑池（小脑延髓池、桥池、环池、四叠体池、鞍上池、大脑大静脉池、大脑纵裂池），脑室（侧脑室、第三脑室、第四脑室），蝶鞍，海绵窦，脑神经等等。

白质是传入或传出大脑皮质的神经纤维组成。

灰质里的基底核是基底神经节。

一嗅二视三动眼，四滑五叉六外展。

七面八听九舌咽，外加迷副舌下全。

颅脑mri断层解剖图谱ppt

1
2 3
4
5
6 7
8 9
• 1.内囊前肢 2.内囊膝部 3.屏状核 4.内囊后肢 • 5.尾状核 6.壳核 7.苍白球 8.岛叶 9.丘脑
一氧化碳中毒
疱疹病毒性脑炎-----刀切征
1
5
2
6
7
3
8
4
1.尾状核 2.三脑室 3.四叠体 4.小脑蚓部 5.前联合 6.壳核 7.外侧裂 8.四叠体池
16
10
13 14
11
12
15
1.海马 2.额下回 3.额中回 4.额上回 5. 扣带回 6.侧脑室 7.第三脑室 8.桥臂 9.延髓 10.壳核 11.苍白球 12.海马 13.丘脑 14.岛叶 15.皮质脊髓束 16.胼胝体
海马
胼胝体
胼胝体膝、压部
胼胝体体部
胼胝体体部
胼胝体变性
胼胝体梗塞
蛛网膜下腔蛛网膜颗粒上矢状窦
窦汇、横窦、乙状窦
颈内静脉
谢谢
小脑梗塞
4 3 1 2
1.延髓 2.小脑扁桃体 3.下橄榄核 4.上颌窦
下橄榄核肥大变性
•
拉-莫三角
4 2 1
5 3
1.额叶 2.顶叶 3.颞叶 4.中央沟 5.外侧裂
1
23
45
6
11
12
7
13
16
8
14
9
10
15
1.额叶 2.顶叶 3.胼胝体 4.枕叶 5.上矢状窦 6.三脑室 7.乳头体 8.中脑 9.桥脑 10.延髓 11.中脑导水管 12.四脑室 13.正中孔 14.小脑 15.脊髓中央管 16.垂体
脑静脉窦
2 9

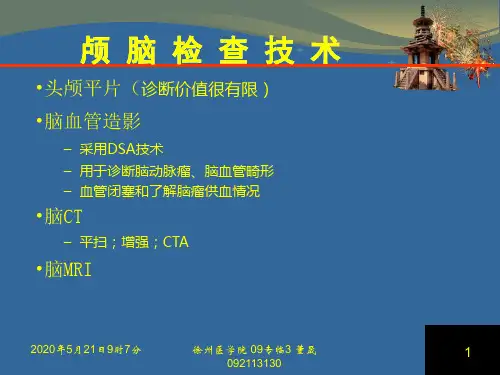

ctmri颅脑影像看片

CT
徐州医学院 09专临3 董晟 092113130 MRI
MRI
2
正常脑CT横断位图像
颅底层面
2019年1月27日7时8分徐州医学院 09专临3 董晟 092113130
蝶鞍层面
3
正常脑CT横断位图像
鞍上池层面
2019年1月27日7时8分
三脑室前部层面
徐州医学院 09专临3 董晟 092113130
徐州医学院 09专临3 董晟 092113130
2019年1月27日7时8分
11
颅内肿瘤
2019年1月27日7时8分
徐州医学院 09专临3 董晟 092113130
12
胶质瘤（Glioma）
• 起源于神经胶质细胞
• （一）星形细胞瘤（astrocytoma）
– Ⅰ级分化良好，良性 – Ⅱ级良恶性交界性肿瘤 – Ⅲ -Ⅳ级分化不良，恶性
4
正常脑CT横断位图像
三脑室后部层面
2019年1月27日7时8分
侧脑室体部层面
5
徐州医学院 09专临3 董晟 092113130
正常脑CT横断位图像
侧脑室顶部层面
2019年1月27日7时8分
脑室上层面
6
徐州医学院 09专临3 董晟 092113130
正常脑CT横断位图像
骨
窗
徐州医学院 09专临3 董晟 092113130
胶质瘤（Glioma）
• 良性星形细胞瘤
–影像学表现
• 均匀
• 无水肿无强化
• CT 低密度 • MRI T1低信号 T2高信号
2019年1月27日7时8分
徐州医学院 09专临3 董晟 092113130

超详细颅脑解剖（冠状位篇）

超详细颅脑解剖（冠状位篇）鼎湖影像医学影像专业平台，影像学习小宝库来源：华夏影像诊断中心19．Frontal lobe额叶22．Gyrus rectus直回33．Olfactory nerve嗅神经34．Olfactory sulcus嗅钩4．Anterior horn of lateral ventricle侧脑室前角17．Falx cerebri大脑镰47．Rostrum（胼胝体）嘴50．Superior sagittal sinus上矢状窦6．Carotid siphon颈动脉虹吸管7．Caudate nucleus尾状核8．Cavernous sinus海绵窦32．Middle cerebral artery（MCA）大脑中动脉36．Optic nerve视神经39．Pericallosal artery胼胝体周围的动脉46．Putamen豆状核5．Carotid artery，internal颈内动脉14．Corpus callosum胼胝体35．Optic chiasm视交叉40．Pituitary gland垂体腺7．Caudate nucleus尾状核11．Claustrum屏状核15．External capsule外囊16．Extreme capsule最外囊18．Fornix穹窿20．Globus pallidus苍白球24．Hypothalamus下丘脑27．Internal capsule内囊37．Optic tract视神经管46．Putamen豆状核52．Temporal horn顳角（侧脑室下角）7．Caudate nucleus尾状核15．External capsule外囊20．Globus pallidus苍白球23．Hippocampus 海马46．Putamen豆状核54．Tentorium cerebelli小脑幕9．Cerebral peduncle大脑脚18．Fornix穹窿29．Interpeduncular cistern脚间池42．Pons脑桥46．Putamen豆状核55．Thalamus丘脑58．Velum interpositum大脑中帆9．Cerebral peduncle大脑脚18．Fornix穹窿28．Internal cerebral vein大脑内静脉48．Semiovale center半卵圆中心55．Thalamus丘脑58．Velum interpositum大脑中帆12．Collateral trigone侧三角18．Fornix穹窿21．Great cerebral vein大脑静脉28．Internal cerebral vein大脑内静脉49．Splenium （胼胝体）压部21．Great cerebral vein大脑静脉44．Posterior horn of lateral ventricle侧脑室后角声明【本微信内容为作者转载，所用图片来源于专业书籍及网络，不希望被转载的媒体或个人可与我们联系，我们将立即进行删除处理】。

头颅MRI断层解剖PPT课件

精选ppt
23
1
23
45
6
11
12
7
13
16
8
14
9
10
15
1.额叶 2.顶叶 3.胼胝体 4.枕叶 5.上矢状窦 6.三脑室 7.乳头体 8.中脑 9.桥脑 10.延髓 11.中脑导水管 12.四脑室 13.正中孔 14.小脑 15.脊髓中央管 16.垂体
精选ppt
24
精选ppt
25
16
10
精选ppt
15
7
3
8
9
1
4
10
2
5
11
2 6
5
1.灰结节 2.黑质 3.视束 4.乳头体 5.红核 6.大脑大静脉池 7.嗅球 8.嗅束 9.嗅三角 10.视交叉 11.颈内动脉
精选ppt
16
2
1
3
4
1.环池 2.桥前池 3.桥脑 4.四脑室
精选ppt
17
Wernicke脑病
精选ppt
18
1
精选ppt
胼胝体梗塞
28脑静脉窦Leabharlann 2 913 4
6
1
4 5
7
8
1.上矢状窦 2.下矢状窦 3.大脑内静脉 4.直窦 5.窦汇 6.横窦 7.乙状窦 8.颈内静脉 9.大脑大静脉（Galen静脉）
精选ppt
29
珠网膜颗粒
精选ppt
30
脑脊液循环
侧脑室（脉络丛分泌CSF）室间孔三脑室（脉络丛分泌CSF）
头颅MRI断层解剖
精选ppt
1
MRI常用的序列
T1像 DWI
T2像
