MRI颅脑冠状位解剖图谱(2)

头颅MRI断层解剖02875

1
2 3
4
5
6 7
8 9
• 1.内囊前肢 2.内囊膝部 3.屏状核 4.内囊后肢 • 5.尾状核 6.壳核 7.苍白球 8.岛叶 9.丘脑 • 第三脑室顶部层面
1
5
2
6
7
3
8Байду номын сангаас
4
1.尾状核 2.三脑室 3.四叠体 4.小脑山顶 5.前联合 6.壳核 7.外侧裂 8.四叠体池第三脑室下部层面
4
1
6
1.前纵裂 2透明隔 3.侧脑室 4.后纵裂 5胼胝体膝部 6胼胝体压部
1
2
6
11
10
7 8
12
3
9
13
4
14
15
5
16
• 1.额叶 2.胼胝体膝部 3.颞叶 4.胼胝体压部 5.枕叶 • 6.尾状核头部 7.苍白球 8.壳核 9.丘脑 10.岛叶 • 11.穹窿柱 12.室间孔 13.内囊 14.脉络丛 15.视辐射 • 16.上矢状窦 • 侧脑室层面（颞叶）大脑大静脉直窦第三脑室
MRI常用的序列
1
2 3
1.额叶 2.中央沟 3.顶叶大脑皮质表面层面（轴位）
上矢状窦大脑纵裂颅骨板障
6 7
8
5 1
2 3
4
1.额叶 2.半卵圆中心 3.中央沟 4.顶叶半卵圆中心层面（枕叶）
1
2
7
6
8
3
4 5
1.额叶 2.中央沟 3.顶叶 4.距状裂 5.枕叶侧脑室顶部层面
1
5 2 3 4
5
6
2
7
3
8 9
10
• 1视神经 2 脚间池 3环池 4直回 7大脑脚 • 鞍上池层面

人体断层解剖图谱大脑-头(颅脑)冠状位解剖示意图 PPT课件

（1）视隐窝（2）视交叉（3）垂体柄（4）垂体（5）鞍隔（6）鞍底（7）颈内动脉（8）动眼神经（9）滑车神经（10）展神经（11）眼神经（12）鞍上池（13）蝶窦（14）海绵窦（15）大脑纵裂（16）大脑镰（17）上矢状窦（18）胼胝体干（19）透明隔（20）隔区（21）侧脑室前角（22）尾状核头（23）内囊前肢（24）豆状核（25）外囊（26）屏状核（27）最外囊（28）岛叶（29）外侧沟（30）岛环状沟（31）额叶（32）颞叶（33）额上回（34）额中回（35）额下回（36）扣带回（37）大脑中动脉（38）颞上回（39）颞下回（40）额顶叶岛盖（41）颞叶岛盖（42）杏仁体（43）翼突内侧板（44）软腭（45）翼内肌（46）翼外肌（47）颞肌 (48）下颌支（49）咬肌（50）下颌管（51）上颌动脉
（1）上矢状窦（2）大脑镰（3）胼胝体干（4）透明隔（5）穹隆（6）第三脑室（7）室间孔（8）结节区（9）穹窿柱（10）视束（11）尾状核(12）丘纹上静脉（13）丘脑前核群（14）丘脑内侧核群（15）丘脑外侧核群（16）乳头体（17）乳头丘脑束（18）红核（19）内囊前肢（20）内囊膝（21）内囊后肢（22）豆状核（23）壳（24）苍白球（25）外囊（26）屏状核（27）最外囊（28）岛叶（29）外侧沟（30）前连合（31）前外侧中央动脉（32）胼胝体沟（33）扣带沟（34）扣带回（35）额内侧回（36）额上口（37）额中回（38）额下回（39）颞上回（40）颞中回(41）颞下回（42）枕颞回（43）海马旁回（44）海马（45）杏仁体(46）侧脑室下角（47）蝶窦（48）海绵窦（49）颈内动脉（50）三叉神经腔（51）下颌神经（52）环池（53）基底动脉（54）动眼神经（55）翼管（56）脑膜中动脉（57）小脑幕（58）枕骨基底部（59）卵圆孔（60）颞骨岩部（61）鼻咽（62）咽鼓管软骨（63）腭帆提肌（64）腭帆张肌(65）咽扁桃体（66）咽隐窝（67）咽鼓管扁桃体（68）软腭（69）腭垂（70）腭扁桃体（71）舌扁桃体（72）口咽（73）舌（74）下颌支（75）下颌头（76）关节盘（77）颞下颌关节（78）翼内肌（79）翼外肌（80）咬肌（81）上颌动脉

「高清解剖」颅脑磁共振MRI解剖结构以及高清图谱

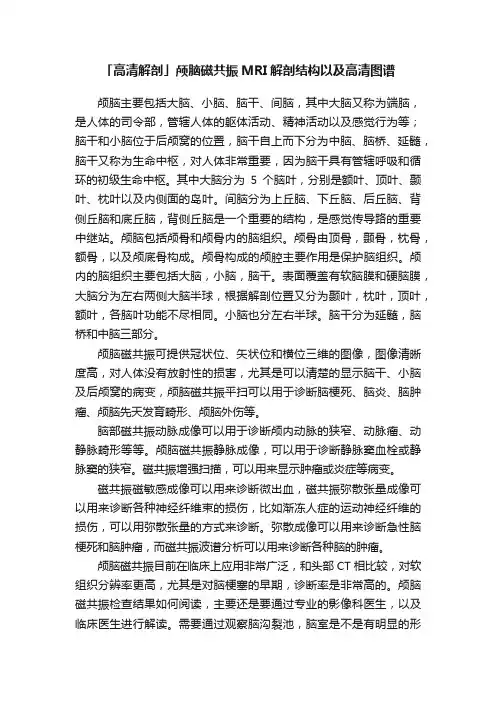

「高清解剖」颅脑磁共振MRI解剖结构以及高清图谱颅脑主要包括大脑、小脑、脑干、间脑，其中大脑又称为端脑，是人体的司令部，管辖人体的躯体活动、精神活动以及感觉行为等；脑干和小脑位于后颅窝的位置，脑干自上而下分为中脑、脑桥、延髓，脑干又称为生命中枢，对人体非常重要，因为脑干具有管辖呼吸和循环的初级生命中枢。

其中大脑分为5个脑叶，分别是额叶、顶叶、颞叶、枕叶以及内侧面的岛叶。

间脑分为上丘脑、下丘脑、后丘脑、背侧丘脑和底丘脑，背侧丘脑是一个重要的结构，是感觉传导路的重要中继站。

颅脑包括颅骨和颅骨内的脑组织。

颅骨由顶骨，颞骨，枕骨，额骨，以及颅底骨构成。

颅骨构成的颅腔主要作用是保护脑组织。

颅内的脑组织主要包括大脑，小脑，脑干。

表面覆盖有软脑膜和硬脑膜，大脑分为左右两侧大脑半球，根据解剖位置又分为颞叶，枕叶，顶叶，额叶，各脑叶功能不尽相同。

小脑也分左右半球。

脑干分为延髓，脑桥和中脑三部分。

颅脑磁共振可提供冠状位、矢状位和横位三维的图像，图像清晰度高，对人体没有放射性的损害，尤其是可以清楚的显示脑干、小脑及后颅窝的病变，颅脑磁共振平扫可以用于诊断脑梗死、脑炎、脑肿瘤、颅脑先天发育畸形、颅脑外伤等。

脑部磁共振动脉成像可以用于诊断颅内动脉的狭窄、动脉瘤、动静脉畸形等等。

颅脑磁共振静脉成像，可以用于诊断静脉窦血栓或静脉窦的狭窄。

磁共振增强扫描，可以用来显示肿瘤或炎症等病变。

磁共振磁敏感成像可以用来诊断微出血，磁共振弥散张量成像可以用来诊断各种神经纤维束的损伤，比如渐冻人症的运动神经纤维的损伤，可以用弥散张量的方式来诊断。

弥散成像可以用来诊断急性脑梗死和脑肿瘤，而磁共振波谱分析可以用来诊断各种脑的肿瘤。

颅脑磁共振目前在临床上应用非常广泛，和头部CT相比较，对软组织分辨率更高，尤其是对脑梗塞的早期，诊断率是非常高的。

颅脑磁共振检查结果如何阅读，主要还是要通过专业的影像科医生，以及临床医生进行解读。

需要通过观察脑沟裂池，脑室是不是有明显的形态异常，脑实质是不是有异常的信号等进行判断。

脑MRI常用解剖

面神经、前庭蜗神经、脑桥小脑角组成。脑桥小脑角：桥脑的腹侧面隆起下缘的外侧与
邻近的小脑所围成的一个三角形区域，三叉神经、面神经、前庭蜗神经通过此区。
3.3 延髓
上界为脑桥延髓沟，下界为枕骨大孔。
主要为锥体、橄榄、舌咽神经、迷走神经、副神经、舌下神经等组成。
延髓上部在前正中裂两侧的一对棒状隆起，称为锥体，其深部有下行的皮质脊髓束（锥体束）通过。
5.2 脑池的名称及部位
腹侧脑池 ①正中不成对脑池：延池、桥池、脚间池、交叉池、终
板池。 ②旁正中成对脑池：脑桥小脑角池、大脑脚池、侧裂池。背侧脑池 ①正中位脑池：小脑下池、枕大池、小脑上池、四叠
体池（又称大脑大静脉池）、帆间池（又称中间帆腔、第三脑室上池）、胼胝体周缘池、纵裂池。 ②旁正中成对脑池：环池、侧裂池。
脑干背面图示
3.1 中脑
上界为视束，下界为中脑桥脑间沟。主要由四叠体（又称中脑顶盖）、大脑脚、脚
间窝、动眼神经等组成。四叠体为中脑导水管背侧的部分，上丘为视觉
反射中枢，下丘为听觉反射中枢。大脑脚由锥体束即皮质桥脑束组成，为内囊的
延续部分。
3.2 脑桥
上界为中脑脑桥间沟，下界为脑桥延髓间沟。主要由桥脑基底部、桥臂、三叉神经、展神经、
背侧丘脑颞上回扣带回
颞中回舌回枕叶楔叶
豆状核室间孔胼胝体尾状核头上矢状窦下矢状窦大脑内静脉岛叶侧脑室第三脑室
额上沟
额下沟内囊中央沟外侧沟屏状核颞上沟额下沟顶枕沟
距状沟
脑部主要结构横断位 12
额上回
额中回胼胝体额下回中央前、后回岛叶颞上回大脑内静脉颞中回
枕叶
上矢状窦
下矢状窦底丘脑侧脑室四叠体上丘

脑部MRI图谱（更新版）

脑部MRI图谱（更新版）
人脑分为：大脑（又称端脑），间脑（背侧丘脑、后丘脑、上丘脑、下丘脑、低丘脑）、小脑和脑干（中脑、脑桥、延髓）。

中央沟是额叶和顶叶的分界线。

外侧沟把额叶、颞叶和顶叶分开。

顶枕沟把顶叶和枕叶分开。

额叶：主要功能是控制随意运动、计算力、语言、情感（淡漠）和智能，与内脏活动和共济运动有关。

颞叶的主要功能主要是听觉功能。

顶叶的功能与邻近结构有重叠。

枕叶的主要功能是视觉功能。

边缘系统：边缘叶及其相关的皮质下结构（杏仁体、下丘脑、上丘脑、中脑被盖）
回头汇总下：脑血管；颅骨，脑池（小脑延髓池、桥池、环池、四叠体池、鞍上池、大脑大静脉池、大脑纵裂池），脑室（侧脑室、第三脑室、第四脑室），蝶鞍，海绵窦，脑神经等等。

白质是传入或传出大脑皮质的神经纤维组成。

灰质里的基底核是基底神经节。

一嗅二视三动眼，四滑五叉六外展。

七面八听九舌咽，外加迷副舌下全。

颅脑正常MRI表现阅片

中脑上部层面
中脑前方为一对大脑脚，脚间池分开左右大脑脚；视束在视交叉后与大脑脚前散开；导水管穿过中脑；背侧是中脑顶盖（四叠体板），四叠体板从背侧看为两排突起，上面一对为上丘，下面一对为下丘；中脑前方为脚间池，两侧为环池，后方为四叠体池。
1－额叶,2－颞叶,3－大脑脚 , 4－下丘,5－枕叶 , 6－外侧裂,7－视交叉 ,8－视束,9－环池 ,10－四叠体池
侧脑室中部层面
此层面见侧脑室的额角、三角部；基底节的组成与CT相应层面相似，但结构显示更清晰；外侧裂前是额叶，包括额上回、额中回、额下回，外侧裂后是颞叶，包括颞上回、颞中回、颞下回，再后是枕叶，前纵裂两侧是额上回和扣带回，后纵裂两侧是枕叶。 1－额叶, 2－尾状核头部,3－内囊前肢, 4－内囊膝部,5－豆状核, 6－内囊后肢,7－外囊 , 8－岛叶,9－脑, 10－颞叶,11－枕叶 , 12－前纵裂,13－侧脑室额角 ,14－透明隔,15－外侧裂 , 16－三脑室,17侧脑室三角部,18－大脑内静脉
颅脑正常MRI表现阅片
颅脑的应用解剖
（一）颅骨：颅顶骨和颅底骨（二）脑：大脑、间脑、小脑、中脑、脑桥、和延髓（三）脑的被膜：硬脑膜、蛛网膜、软脑膜（四）脑室系统：侧脑室、第三脑室、第四脑室（五）脑的血管：脑动脉系统、脑静脉
延髓层面
脑干从下到上分别是延髓、桥脑和中脑，通过小脑下脚（绳状体）、小脑中脚（桥臂）、和小脑上脚（结合臂）与小脑相连。延髓的前部为椎体束和橄榄核，前方是椎动脉。 1－延髓,2－小脑半球,3－枕大池 ,4－鼻甲,5－鼻中隔,6－上颌窦,7－鼻咽顶后壁,8－枕骨髁突,9－斜坡,10－乳突,11－椎动脉
侧脑室上部层面
半球的外侧面从前到后是额叶、中央前回、中央后回、缘上回与顶下小叶的角回，内侧从前到后是额上回、扣带回、胼胝体、扣带回峡、顶叶的楔前回、顶枕裂、枕叶的楔回；尾状核体部和尾部紧贴侧 4－胼胝体膝部,5－尾状核体部, 6－侧脑室体部,7 －胼胝体压部

超详细颅脑解剖（冠状位篇）

超详细颅脑解剖（冠状位篇）鼎湖影像医学影像专业平台，影像学习小宝库来源：华夏影像诊断中心19．Frontal lobe额叶22．Gyrus rectus直回33．Olfactory nerve嗅神经34．Olfactory sulcus嗅钩4．Anterior horn of lateral ventricle侧脑室前角17．Falx cerebri大脑镰47．Rostrum（胼胝体）嘴50．Superior sagittal sinus上矢状窦6．Carotid siphon颈动脉虹吸管7．Caudate nucleus尾状核8．Cavernous sinus海绵窦32．Middle cerebral artery（MCA）大脑中动脉36．Optic nerve视神经39．Pericallosal artery胼胝体周围的动脉46．Putamen豆状核5．Carotid artery，internal颈内动脉14．Corpus callosum胼胝体35．Optic chiasm视交叉40．Pituitary gland垂体腺7．Caudate nucleus尾状核11．Claustrum屏状核15．External capsule外囊16．Extreme capsule最外囊18．Fornix穹窿20．Globus pallidus苍白球24．Hypothalamus下丘脑27．Internal capsule内囊37．Optic tract视神经管46．Putamen豆状核52．Temporal horn顳角（侧脑室下角）7．Caudate nucleus尾状核15．External capsule外囊20．Globus pallidus苍白球23．Hippocampus 海马46．Putamen豆状核54．Tentorium cerebelli小脑幕9．Cerebral peduncle大脑脚18．Fornix穹窿29．Interpeduncular cistern脚间池42．Pons脑桥46．Putamen豆状核55．Thalamus丘脑58．Velum interpositum大脑中帆9．Cerebral peduncle大脑脚18．Fornix穹窿28．Internal cerebral vein大脑内静脉48．Semiovale center半卵圆中心55．Thalamus丘脑58．Velum interpositum大脑中帆12．Collateral trigone侧三角18．Fornix穹窿21．Great cerebral vein大脑静脉28．Internal cerebral vein大脑内静脉49．Splenium （胼胝体）压部21．Great cerebral vein大脑静脉44．Posterior horn of lateral ventricle侧脑室后角声明【本微信内容为作者转载，所用图片来源于专业书籍及网络，不希望被转载的媒体或个人可与我们联系，我们将立即进行删除处理】。

颅脑磁共振成像(MRI) (2)

4
5
6
7
8
9
10
11
12
13
14
15
横轴位T1加权图像（新生儿1天）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
横轴位T2加权图像（新生儿1天）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
横轴位抑水序列图像（新生儿1天）
9
10
11
12
13
14
15
16
矢状位T1加权图像（1岁）
1
2
3
4
5
6
7
8
9
10
