发电机轴电压产生的原因、危害及处理措施(正式)

汽轮发电机轴电压分布异常原因分析及处理
1. 发电机绕组短路导致
在汽轮发电机运行过程中，由于受到外界或内部因素的影响，可能会导致发电机绕组
短路。

如果发电机绕组中存在短路，那么就会造成轴线上电势分布不均匀，进而导致轴电
压分布异常。

2. 发电机转子不平衡导致
发电机转子的不平衡也是导致轴电压分布异常的原因之一。

当转子不平衡时，会导致
转子在转动过程中产生偏心力，进而使得轴线上的电势分布不均匀，导致轴电压分布出现
异常。

3. 发电机轴承故障导致
发电机轴承故障也会导致轴电压分布异常。

发电机轴承如果受到过大的负荷或长时间
的磨损，就会出现故障。

当发电机轴承故障时，轴线在转动过程中就会出现异常，进而使
得轴电压分布不均匀。

1. 发电机的定期检修
针对发电机运行过程中可能出现的绕组短路、转子不平衡以及轴承故障的问题，可以
定期对汽轮发电机进行检修。

通过对发电机的检修，可以及时发现和处理潜在的故障问题，从而避免轴电压分布异常的出现。

2. 发电机的监测和维护
发电机在运行过程中，应该做好监测和维护工作。

定期对发电机运行状态进行监测，
及时发现可能存在的问题，并做好相应的维护工作，从而保证发电机运行的正常。

3. 发电机的配重
针对发电机转子不平衡的问题，可以采用发电机的配重来解决。

通过对发电机转子进
行动平衡或者加装质量块的方式来纠正转子不平衡，进而保证发电机运行的平稳和高效。

大型发电机轴电压产生原因及测量注意事项一、发电机轴电压测量目的：发电机组由于某些原因引起发电机组轴上产生了电压，如果在安装或运行中，没有采取足够的措施，当轴电压足以击穿轴与轴承间的油膜时，便发生放电，会使润滑冷却的油质逐渐劣化，严重者会使轴瓦烧坏，被迫停机造成事故。

所以在安装和运行中，测量检查发电机组的轴及轴承间的电压是十分必要的。

二、产生轴电压的原因1.由于发电机的定子磁场不平衡，在发电机的转轴上产生了感应电势。

磁场不平衡的原因一般是因为定子铁芯的局部磁阻较大（例如定子铁芯锈蚀），以及定、转子之间的气隙不均匀所致。

2.高速蒸汽产生的静电由于汽轮发电机的轴封不好，沿轴有高速蒸汽泄漏或蒸气缸内的高速喷射等原因而使转轴本身带静电荷。

这种轴电压有时很高，可以使人感到麻手，但它不易传导至励磁机侧，在汽机侧也有可能破坏油膜和轴瓦，通常在汽机轴上接引接地碳刷来消除。

轴电压一般不高，根据实践经验，600MW发电机轴电压通常不超过10伏，我厂4台1000MW发电机轴电压在15V左右，相对600MW发电机较高。

为了消除轴电压经过轴承、机座与基础等处形成的电流回路，可以在励磁机侧轴承座下加垫绝缘板。

使电路断开，但当绝缘垫因油污、损坏或老化等原因失去作用时，则轴电压足以击穿轴与轴承间的油膜而发生放电，久而久之，就会使润滑和冷却的油质逐渐劣化，严重者会使转轴和轴瓦烧坏，造成停机事故。

三、发电机结构特点我厂1000MW发电机由上海发电机厂生产，西门子技术。

发电机冷却方式为水氢氢。

为了防止轴电压，在励磁端的轴承环和用来阻止氢泄漏的油密封装置处，利用聚脂玻璃叠片做成绝缘板，绝缘板有绝缘电阻测量引线引出机外，为日后测量绝缘板好坏提供了方便，这是该机组的一大特点。

在发电机励端轴瓦解体检修后装复时，要进行轴瓦座绝缘测量，绝缘值要求最小不得低于0.5MΩ，否则要对轴瓦进行干燥处理，规范轴瓦安装工艺，直至轴瓦对地绝缘合格。

四、轴电压的测量根据发电机结构，可以很方便地画出轴承绝缘示意图：图中：U1：汽端轴对地电压U2：大轴电压U3：励端轴对地电压U4：轴承绝缘板对大轴电压U5：轴承绝缘板对机座电压U6：油密封装置绝缘板对大轴电压U7：油密封装置绝缘板对机座电压轴电压测量，用电压表交流电压档，使用轴电压测量碳刷，注意测量回路是否接触良好。

发电机轴电压产生的原因、危害及处理措施随着电源建设的迅猛发展,单机容量的逐渐增大,轴电压成为大型发电机采用静止自并励磁系统后的一个严重问题。

研究轴电压、轴电流有着很重要的意义。

轴电压的波形具有复杂的谐波脉冲分量,对油膜绝缘特别有害当轴电压未超过油膜的破坏值时,轴电流非常小。

若轴电压超过轴承油层击穿电压,则在轴承上形成很大的轴电流,即所谓电火花加工电流,将烧蚀轴承部件,造成很大危害。

磁路不对称、单极效应、电容电流、静电效应、静态励磁系统、外壳、轴等的永久性磁化均有可能引起轴电压。

【文献2】轴电压是指在电机运行时,电机两轴承端或电机转轴与轴承间所产生的电压。

在正常情况下,轴电压较低时,燃气发电机转轴与轴承间存在的润滑油膜能起到较好的绝缘作用。

但是,如果由于某些原因使得轴电压升高到一定数值时,就会击穿油膜放电,构成轴电流产生的回路。

轴电流不但会破坏油膜的稳定性,使润滑冷却的油质逐渐劣化,同时,由于轴电流从轴承和转轴的金属接触点通过,金属接触点很小,电流密度很大,在瞬间会产生高温,使轴承局部烧熔。

被烧熔的轴承合金在碾压力的作用下飞溅,将在轴承内表面烧出小凹坑。

最终,轴承会因机械磨损加速而破损,严重时会烧坏轴瓦,造成事故被迫停机。

【文献12】发电机轴电压一直是存在的，但一般不高，通常不超过几V~十几V，但当绝缘垫因油污、损坏或老化等原因失去作用时，则轴电压足以击穿轴与轴承间的油膜而发生放电，久而久之，就会使润滑和冷却的油质逐渐劣化，严重者会使转轴和轴瓦烧坏，造成停机事故。

1、发电机轴电压产生的原因（1）、磁不对称引起的轴电压它是存在于汽轮发电机轴两端的交流型电压。

由于定子铁芯采用扇形冲压片、转子偏心率、扇形片的导磁率不同,以及冷却和夹紧用的轴向导槽等发电机制造和运行原因引起的磁不对称,结果产生包括轴、轴承和基础台板在内的交变磁链回路。

由此在发电机大轴两端产生电压差。

每一种磁不对称都会引起相应幅值和频率的轴电压分量,各个轴电压分量叠加在一起,使这种轴电压的频率成分很复杂,其中基波分量的幅值最大,3次和5次谐波幅值稍小,更高次谐波分量幅值很小。

汽轮发电机轴电压产生原因摘要：为最大限度抑制轴电压的产生和危害。

本文在概述轴电压以及轴电压的危害的基础上，对汽轮发电机轴电压产生的原因进行分析，并提出相应的处理方法，以供相关的工作人员参考借鉴，关键词：汽轮发电机；轴电压；原因；处理方法1轴电压轴电压是指由于发电机磁场不对称，发电机大轴被磁化，静电充电等原因在发电机轴上感应出的电压。

为了监视轴绝缘的完好与否，需定期测量轴两端的电压和轴与机身之间的电压。

2轴电压危害轴电压是发电机运行过程中在转轴两端、转轴局部以及转轴对地的电位差。

轴电压是发电机运行过程中普遍存在的一种电气现象，大型、高速发电机尤为严重。

轴电压较低时，由于油膜的绝缘作用，放电是不容易发生的。

然而，当轴电压较高，轴瓦表面有缺陷，润滑油油质或流量不达标以及发电机异常振动等可能会造成油膜击穿，导致轴与轴瓦形成金属性接触，形成相当大的轴电流，可达到几百安甚至上千安，它足以烧损轴颈和轴瓦。

轴电压造成轴承腐蚀是一个加速过程，一次放电就可能使轴瓦表面金属局部融化，在油膜内形成金属颗粒并破坏油膜绝缘，使得放电更易发生，形成连锁反应，引发机组振动加剧，直至被迫退出运行，给现场安全生产带来隐患。

轴承损坏带来的直接和间接经济损失十分严重。

例如在20世纪70年代，我国一台QFSS-200-2型200MW汽轮发电机发生一起励磁回路两点接地故障，造成轴承绝缘击穿产生强大的轴电流、引起轴系和汽轮机磁化事故，使发电机、转子、隔板、缸体、曲瓦等部件发生了严重磁化，并导致部分轴瓦烧坏，30级隔板与隔板套摩擦和烧伤。

揭缸检查发现许多部位剩磁达几十至几百高斯，需要停机检修一个月左右，对整个机组进行退磁和修理。

根据统计，由于轴承破坏而造成的发电机故障约为故障总数的20%，而其中由轴电流引起的轴承故障又占30%，是发电机损坏的重要原因。

3汽轮发电机轴电压产生原因3.1静止励磁系统引发轴电压大部分汽轮发电机是用静止励磁系统作为励磁方式，但静止励磁系统内部的晶闸管会因换弧而产生轴电压。

仅供参考[整理] 安全管理文书发电机轴电压产生的原因、危害及消除措施日期：__________________单位：__________________第1 页共4 页发电机轴电压产生的原因、危害及消除措施①磁通不对称。

造成磁通不对称的原因，可能是由于定子铁芯局部磁阻较大、定子与转子气隙不均匀、分数槽电机(多为水轮发电机)电枢反应不均匀等所引起。

②电机大轴被磁化。

③高速蒸汽产生静电。

由于与发电机同轴相连的汽轮机的轴封不好，沿轴的高速蒸汽泄漏或蒸汽在汽缸内高速喷射等原因使轴带电荷，这种性质的轴电压有时很高，当人触及时感到麻手。

(2)危害及消除措施高速蒸汽产生的静电荷，不易传导到励磁机侧，在汽轮机侧也有可能破坏油膜和轴瓦，通常在汽轮机轴上装设接地炭刷来消除。

对于其他原因所产生的轴电压，如果在安装时和运行中不采取有效的措施，当轴电压足以击穿轴与轴承间的油膜时，将产生一个由发电机大轴、轴颈、轴瓦、轴承支架及机组底座为回路的轴电流，虽然轴电压不高，通常在1V以下，个别机组为23V，但由于回路的电阻非常小，因此产生的轴电流可能很大，有时可达数百安培，轴电流会使轴承油的油质劣化，严重时会将轴瓦烧坏，被迫停机造成事故。

为了防止轴电流的产生，设计安装时，在位于发电机励磁机侧的轴承支架与底座之间己加装绝缘垫，同时将所有螺杆、螺钉(控制销)及油管等均已采取绝缘措施。

(3)测量轴电压的意义由以上分析可知，发电机一侧的轴承支架与底座之间的绝缘垫是否保持良好的绝缘性能，对于防止发电机的轴和轴瓦的损坏以及轴承油质第 2 页共 4 页的劣化，保证机组的安全运行起着重要作用。

因此，机组在安装时和运行中，通过测量比较发电机两端的电压和轴承与底座的电压，检查判断发电机轴承支架和底座之间的绝缘好坏是十分必要的，所以，交接试验标准和预防性试验规程中都把发电机轴电压的测量列为必做的试验项目。

第 3 页共 4 页仅供参考[整理] 安全管理文书整理范文，仅供参考！日期：__________________单位：__________________第4 页共4 页。

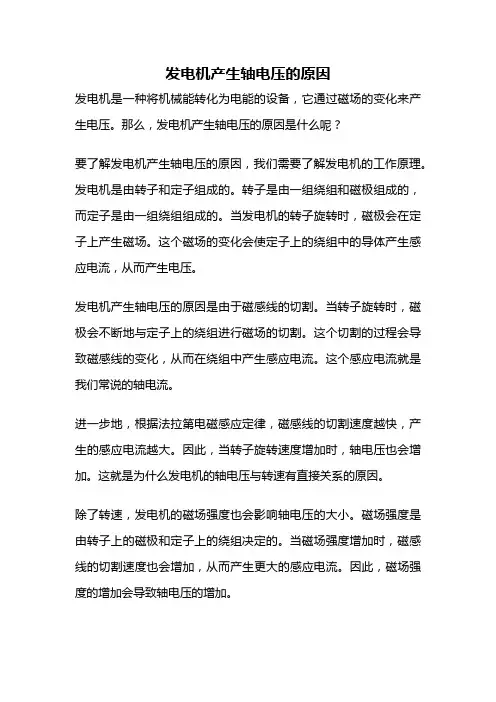

发电机产生轴电压的原因发电机是一种将机械能转化为电能的设备，它通过磁场的变化来产生电压。

那么，发电机产生轴电压的原因是什么呢？要了解发电机产生轴电压的原因，我们需要了解发电机的工作原理。

发电机是由转子和定子组成的。

转子是由一组绕组和磁极组成的，而定子是由一组绕组组成的。

当发电机的转子旋转时，磁极会在定子上产生磁场。

这个磁场的变化会使定子上的绕组中的导体产生感应电流，从而产生电压。

发电机产生轴电压的原因是由于磁感线的切割。

当转子旋转时，磁极会不断地与定子上的绕组进行磁场的切割。

这个切割的过程会导致磁感线的变化，从而在绕组中产生感应电流。

这个感应电流就是我们常说的轴电流。

进一步地，根据法拉第电磁感应定律，磁感线的切割速度越快，产生的感应电流越大。

因此，当转子旋转速度增加时，轴电压也会增加。

这就是为什么发电机的轴电压与转速有直接关系的原因。

除了转速，发电机的磁场强度也会影响轴电压的大小。

磁场强度是由转子上的磁极和定子上的绕组决定的。

当磁场强度增加时，磁感线的切割速度也会增加，从而产生更大的感应电流。

因此，磁场强度的增加会导致轴电压的增加。

发电机的绕组也会影响轴电压的大小。

绕组的导线越多，产生的感应电流就越大。

因此，发电机的绕组越多，轴电压也就越大。

发电机产生轴电压的原因还与发电机的设计和材料有关。

发电机的设计和材料会影响发电机的效率和性能。

例如，使用高导磁率的材料可以增加磁感线的切割速度，从而增加轴电压的大小。

此外，合理的绕组设计和轴线的选择也可以提高发电机的效率和轴电压的大小。

发电机产生轴电压的原因主要是由于磁感线的切割。

转子的旋转会导致磁极与定子上的绕组进行磁场的切割，从而产生感应电流和轴电压。

轴电压的大小与转速、磁场强度、绕组和发电机的设计和材料等因素有关。

通过合理的设计和优化，可以提高发电机的效率和轴电压的大小。

这就是发电机产生轴电压的原因。

产生轴电压的原因如下：3p W ]!F0C-s y u ①、由于发电机的定子磁场不平衡，在发电机的转轴上产生了感应电势。

磁场不平衡的原因一般是因为定子铁芯的局部磁组较大（例如定子铁芯锈蚀），以及定、转子之间的气隙不均匀所致。

②、由于汽轮发电机的轴封不好，沿轴有高速蒸汽泄漏或蒸气缸内的高速喷射等原因而使转轴本身带静电荷。

这种轴电压有时很高，可以使人感到麻电。

但在运行时已通过炭刷接地，所以实际上已被消除。

轴电压一般不高，通常不超过2~3 伏，为了消除轴电压经过轴承、机座与基础等处形成的电流回路，可以在励磁机侧轴承座下加垫绝缘板。

使电路断开，但当绝缘垫因油污、损坏或老化等原因失去作用时，则轴电压足以击穿轴与轴承间的油膜而发生放电，久而久之，就会使润滑和冷却的油质逐渐劣化，严重者会使转轴和轴瓦烧坏，造成停机事故。

发电机磁场非常强大，发电机的主轴穿过磁场中心，可是一旦有微小偏差，在发电机轴两端就有感应电压，如果发电机轴两端经轴承和机座成为闭合环路，就会产生巨大的短路电流，为了切断这个环路，发电机轴承的一端必须加绝缘垫片的轴电流是由于发电机磁场不对称，发电机大轴被磁化，静电充电等原因在发电机轴上感应出轴电压，引起的从发电机组轴的一端经过油膜绝缘破坏了的轴承、轴承座及机座底板，流向轴的另一端的电流逆变器供电的电机轴电流及其防治1 引言感应电动机的轴电压和轴电流现象并不是什么新的问题，alger在1920年就阐述了引起这些电流的原因，即磁通在电机内的不对称分布。

而c.u.t.pearce在1927年也说到:只要有可能设计出一个完美平衡或是对称的电机，轴承电流在理论上和实际上都是不存在的。

而事实上，感应电机在正弦波电源的驱动下，就会因电机内部的因素产生轴电流，这些因素可以分为两点:一是同极的磁通，例如通过电机轴中央的磁通;二是通过电机轴的交变磁链。

其中第二种情况更普遍一些。

而这些磁链主要是由转子和定子槽机械尺寸的偏差、磁性材料的定向属性的改变以及供电电源不平衡等因素引起的磁通不平衡所产生的。

电机轴电压产生的原因
电机轴电压产生的原因主要是由于电机旋转时，磁场的变化引起感应电动势的产生。

电机的转子内部有一个由磁铁组成的永磁体或者一组电流驱动的绕组，在电机旋转时，磁场的方向和大小会随之变化。

根据电磁感应定律，磁场的变化会引起电场的变化，从而产生感应电动势。

当电动势的方向和轴电压相同时，电机就会产生自励电压。

这个自励电压可以通过电机轴承传导到电机的外部电路中，从而为电机提供额外的电源供应。

在实际应用中，电机轴电压的产生还会受到电机的具体结构、运行状态、负载情况等多种因素的影响。

因此，在设计和使用电机时，需要对这些因素进行充分的考虑和分析，以确保电机的正常运行和可靠性。

汽轮发电机轴电压分布异常原因分析及处理一、引言汽轮发电机是电站中重要的发电设备，其轴电压分布异常可能会导致设备故障，严重影响电站的正常运行。

对汽轮发电机轴电压分布异常的原因进行分析并及时处理是非常重要的。

本文将结合实际案例，对汽轮发电机轴电压分布异常的原因进行详细分析，并提出相应的处理方法，以期为相关领域的工程技术人员提供参考。

1. 工艺参数异常汽轮发电机轴电压分布异常的原因之一可能是由于汽轮机本身的工艺参数异常导致。

汽轮机内部转子不平衡或发生局部故障等情况，都可能导致轴电压分布异常。

轴承的故障、转子的磁力不平衡等问题也可能引起轴电压分布异常。

2. 外界因素影响外界因素也是导致汽轮发电机轴电压分布异常的原因之一。

环境温度过高或过低、湿度较大、尘埃较多等情况都可能影响发电机的运行状态，进而导致轴电压分布异常。

3. 设备老化随着汽轮发电机的使用时间增长，设备的各个部件都会出现老化的情况。

绝缘材料老化、轴承磨损等情况都可能导致汽轮发电机轴电压分布异常。

4. 运行负荷异常汽轮发电机在运行过程中，负荷也会对发电机的轴电压分布产生影响。

如果负荷过大或过小，都可能导致轴电压分布异常，严重影响发电机的正常运行。

5. 操作人员失误操作人员的失误也可能导致汽轮发电机轴电压分布异常。

操作人员在操作发电机时没有按照标准操作程序进行操作，或是忽略了一些关键操作步骤，都可能导致轴电压分布异常。

1. 根据实际情况调整工艺参数对于因工艺参数异常导致的轴电压分布异常，首先需要根据实际情况调整相关的工艺参数，以确保汽轮发电机的正常运行。

对发动机内部的转子进行平衡校正，对轴承进行检修和更换，对转子进行磁力平衡校正等操作。

2. 加强设备维护与保养对于设备老化导致的轴电压分布异常，需要加强对汽轮发电机的维护与保养工作。

定期对汽轮发电机进行检查、清洁、维护与保养，及时更换老化的部件，确保发电机设备处于良好的运行状态。

3. 优化环境条件有关外界因素对轴电压分布的影响，需要优化环境条件，确保发电机处于适宜的运行环境。

发电机轴电压的测量与保护探讨文章主要阐述了发电机轴电压的产生原因，并就轴电压对发电机的运行危害进行了相关探究，以此说明对轴电压进行测量和保护的必要性，并提出了集体测量发电机轴电压的方法，及测量轴电压时须要注意的技术措施。

标签：发电机轴电压；测量与保护；接地炭刷；轴承绝缘引言发电机轴在实际的运行过程中，受诸多因素影响会产生一定的轴电流和轴电压。

如果在组装过程或是日常运行时，没有对轴电压进行必要的防护措施，轴电压会对发电机组内的组建造成烧损，影响发电机的正常使用和使用安全。

1 发电机轴电压产生的原因及它对发电机运行的危害1.1 发电机轴电压产生的原因发电机内的轴电压会因为环绕在轴四周的磁路出现不对称情况、转子的运转偏离整体中心或是感生脉动磁通等等原因而产生。

轴电压常会出现在发电机的转子两端、轴和轴承之间或是轴和轴承座之间等位置。

具体轴承的耐电压程度是与轴承的种类相关的，如果轴电压超出了该轴承的承受范围，就会产生油膜漏电或导电的现象，生成轴电流。

而这种放电情况产生的轴电流会在轴承和轴瓦的连接处造成点状的微小孔，并逐渐烧坏轴瓦表面，最终导致轴颈或是轴承被损坏。

通过分析轴电压的产生原因我们发现，避免轴电压产生的关键在于阻绝发电机内产生轴电流。

简而言之，只要避免发电机内两个轴承之间形成轴电流的回路，就可以减少发电机整体绝缘的工作量，即不必对每个轴承进行绝缘处理。

发电机的轴电压主要可被分为两大部分：一种是轴处于旋转状态下产生不平衡现象导致垂直轴与向交链出现磁通现象产生轴电流和轴电压。

另一种则是因为轴向漏电磁通使得转轴两端位置出现轴电压。

此外，分数槽的绕组出现电枢反应也会使转轴产生轴电压。

为了避免发电机内产生轴电压并确保发电机能够安全运作，安全生产的规章制度明确规定，要在发电机励侧的轴承座上做好对地绝缘工作，防止出现发电机内有轴电流产生。

与此同时，为了在转轴位置产生悬浮电位，还须要在转轴上装配接地电刷。

1.2 发电机轴电压对发电机运行的危害当轴承的底座绝缘因为安装不当或出现油污、老化、损坏等情况，就会失去绝缘性能。

汽轮发电机转子轴电压产生原因及应对措施1、引言随着近年来我国电力事业的蓬勃发展，火力发电的机组数量越来越多，发电机转子轴电压高的问题也日趋增多。

汽轮发电机在运行中，由于某些原因导致发电机组大轴上产生了电压，称之为轴电压。

发电机的轴电压一直是存在的，但一般不高，通常不超过几伏～十几伏，但轴电压的数值超过一定值时，有可能会击穿轴承油膜，在转轴、轴瓦、端盖、大地之间形成轴电流。

轴电流能破坏维持轴颈安全运行油膜的稳定，还会在轴颈表面放电，形成电蚀点，从而影响机组的安全稳定运行。

2、轴电压的产生原因通过对发电机的生产制造、安装调试及运行等方面的研究，轴电压的产生可能有以下几个原因：低阻抗电压源：1)磁路不对称――发电机在制造中在定子铁芯接缝、转子偏心，定、转子之间气隙不均等都会产生磁路不对称或出现磁场畸变等现象。

旋转的转子切割这些不对称的磁通，会在转子一轴承一座板回路上感应生成轴电压。

2)轴向磁通一转子上的剩磁、转子绕组不对称等都会在发电机集电环、串激绕组连接线等部位，造成磁势不能抵消，在转子上产生剩余磁势，从而在转子两端感应出轴电压。

高阻抗电压源：1)静电荷――汽轮发电机运行时，高温高压蒸汽冲刷汽轮机叶片，在叶片中产生静电荷，由于轴承的良好绝缘和汽轮机转轴与发电机转子的连接，在转子上产生静电势，形成轴电压。

2)有源装置――外部静止励磁装置、外部电压源，外部有源转子绕组保护装置。

发电机的定子铁芯与转子绕组之间存在分布电容，电流的脉动分量在分布电容上产生电容电流，就会在转子与地之间产生电势差，即轴电压。

同样外部电压源也可使转子产生电势，形成轴电压，且其为高频分量。

励磁系统容抗偶合也可以产生轴电压。

3、轴电压危害轴电压的大小随机组情况的不同而不同，一般说来机组容量越大，其气隙磁通和结构的不对称性也越大。

而磁场中谐波分量和铁芯饱和程度以及定子的不平整度也越大，轴电压峰值就越高，轴电压的波形具有复杂的谐波分量，采用静止可控整流励磁的机组，其轴电压波形中有很高的脉冲分量，对油膜绝缘特别有害，当轴电压达到一定值后，如不采取适当措施，油膜会被击穿而产生轴电流。

轴电压产生的原因
轴电压产生的原因有以下几点：
1. 磁路不平衡：电动机在制造过程中，由于扇形冲片、硅钢片叠装以及铁芯槽、通风孔等因素，会导致磁路中存在不平衡的磁阻。

当转轴周围有交变磁通切割转轴时，会在轴的两端感应出轴电压。

2. 变频器供电：当电动机采用变频器供电时，变频器中的电力电子元件（如晶闸管）在整流和逆变过程中可能会引入新的轴电压源。

这是因为静态励磁系统将交流电压通过静态晶闸管整流输出脉动型直流电压供给发电机励磁绕组，这种直流电压的脉动性质可能会产生轴电压。

3. 静电效应：发电机运行时，其磁场不对称可能导致发电机大轴被磁化，从而在发电机轴上感应出电压。

此外，静电充电等现象也可能导致轴电压的产生。

综上所述，轴电压的产生可能由磁路不平衡、变频器供电、静电效应等原因造成。

轴电压的存在可能会对电动机的正常运行造成影响，因此需要采取相应的措施来监测和控制轴电压，以保护电动机的安全运行。

文件编号：RHD-QB-K9716 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX发电机轴电压产生的原因、危害及消除措施标准版本发电机轴电压产生的原因、危害及消除措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

(1)轴电压产生的原因①磁通不对称。

造成磁通不对称的原因，可能是由于定子铁芯局部磁阻较大、定子与转子气隙不均匀、分数槽电机(多为水轮发电机)电枢反应不均匀等所引起。

②电机大轴被磁化。

③高速蒸汽产生静电。

由于与发电机同轴相连的汽轮机的轴封不好，沿轴的高速蒸汽泄漏或蒸汽在汽缸内高速喷射等原因使轴带电荷，这种性质的轴电压有时很高，当人触及时感到麻手。

(2)危害及消除措施高速蒸汽产生的静电荷，不易传导到励磁机侧，在汽轮机侧也有可能破坏油膜和轴瓦，通常在汽轮机轴上装设接地炭刷来消除。

对于其他原因所产生的轴电压，如果在安装时和运行中不采取有效的措施，当轴电压足以击穿轴与轴承间的油膜时，将产生一个由发电机大轴、轴颈、轴瓦、轴承支架及机组底座为回路的轴电流，虽然轴电压不高，通常在1V以下，个别机组为2—3V，但由于回路的电阻非常小，因此产生的轴电流可能很大，有时可达数百安培，轴电流会使轴承油的油质劣化，严重时会将轴瓦烧坏，被迫停机造成事故。

为了防止轴电流的产生，设计安装时，在位于发电机励磁机侧的轴承支架与底座之间己加装绝缘垫，同时将所有螺杆、螺钉(控制销)及油管等均已采取绝缘措施。

(3)测量轴电压的意义由以上分析可知，发电机一侧的轴承支架与底座之间的绝缘垫是否保持良好的绝缘性能，对于防止发电机的轴和轴瓦的损坏以及轴承油质的劣化，保证机组的安全运行起着重要作用。

因此，机组在安装时和运行中，通过测量比较发电机两端的电压和轴承与底座的电压，检查判断发电机轴承支架和底座之间的绝缘好坏是十分必要的，所以，交接试验标准和预防性试验规程中都把发电机轴电压的测量列为必做的试验项目。

大型发电机轴电压产生原因及测量注意事项一、发电机轴电压测量目的：发电机组由于某些原因引起发电机组轴上产生了电压，如果在安装或运行中，没有采取足够的措施，当轴电压足以击穿轴与轴承间的油膜时，便发生放电，会使润滑冷却的油质逐渐劣化，严重者会使轴瓦烧坏，被迫停机造成事故。

所以在安装和运行中，测量检查发电机组的轴及轴承间的电压是十分必要的。

二、产生轴电压的原因1.由于发电机的定子磁场不平衡，在发电机的转轴上产生了感应电势。

磁场不平衡的原因一般是因为定子铁芯的局部磁阻较大（例如定子铁芯锈蚀），以及定、转子之间的气隙不均匀所致。

2.高速蒸汽产生的静电由于汽轮发电机的轴封不好，沿轴有高速蒸汽泄漏或蒸气缸内的高速喷射等原因而使转轴本身带静电荷。

这种轴电压有时很高，可以使人感到麻手，但它不易传导至励磁机侧，在汽机侧也有可能破坏油膜和轴瓦，通常在汽机轴上接引接地碳刷来消除。

轴电压一般不高，根据实践经验，600MW发电机轴电压通常不超过10伏，我厂4台1000MW发电机轴电压在15V左右，相对600MW发电机较高。

为了消除轴电压经过轴承、机座与基础等处形成的电流回路，可以在励磁机侧轴承座下加垫绝缘板。

使电路断开，但当绝缘垫因油污、损坏或老化等原因失去作用时，则轴电压足以击穿轴与轴承间的油膜而发生放电，久而久之，就会使润滑和冷却的油质逐渐劣化，严重者会使转轴和轴瓦烧坏，造成停机事故。

三、发电机结构特点我厂1000MW发电机由上海发电机厂生产，西门子技术。

发电机冷却方式为水氢氢。

为了防止轴电压，在励磁端的轴承环和用来阻止氢泄漏的油密封装臵处，利用聚脂玻璃叠片做成绝缘板，绝缘板有绝缘电阻测量引线引出机外，为日后测量绝缘板好坏提供了方便，这是该机组的一大特点。

在发电机励端轴瓦解体检修后装复时，要进行轴瓦座绝缘测量，绝缘值要求最小不得低于0.5MΩ，否则要对轴瓦进行干燥处理，规范轴瓦安装工艺，直至轴瓦对地绝缘合格。

四、轴电压的测量根据发电机结构，可以很方便地画出轴承绝缘示意图：图中：U1：汽端轴对地电压U2：大轴电压U3：励端轴对地电压U4：轴承绝缘板对大轴电压U5：轴承绝缘板对机座电压U6：油密封装臵绝缘板对大轴电压U7：油密封装臵绝缘板对机座电压轴电压测量，用电压表交流电压档，使用轴电压测量碳刷，注意测量回路是否接触良好。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改发电机轴电压产生的原因、危害及消除措施(新编版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes发电机轴电压产生的原因、危害及消除措施(新编版)(1)轴电压产生的原因①磁通不对称。

造成磁通不对称的原因，可能是由于定子铁芯局部磁阻较大、定子与转子气隙不均匀、分数槽电机(多为水轮发电机)电枢反应不均匀等所引起。

②电机大轴被磁化。

③高速蒸汽产生静电。

由于与发电机同轴相连的汽轮机的轴封不好，沿轴的高速蒸汽泄漏或蒸汽在汽缸内高速喷射等原因使轴带电荷，这种性质的轴电压有时很高，当人触及时感到麻手。

(2)危害及消除措施高速蒸汽产生的静电荷，不易传导到励磁机侧，在汽轮机侧也有可能破坏油膜和轴瓦，通常在汽轮机轴上装设接地炭刷来消除。

对于其他原因所产生的轴电压，如果在安装时和运行中不采取有效的措施，当轴电压足以击穿轴与轴承间的油膜时，将产生一个由发电机大轴、轴颈、轴瓦、轴承支架及机组底座为回路的轴电流，虽然轴电压不高，通常在1V以下，个别机组为2—3V，但由于回路的电阻非常小，因此产生的轴电流可能很大，有时可达数百安培，轴电流会使轴承油的油质劣化，严重时会将轴瓦烧坏，被迫停机造成事故。

为了防止轴电流的产生，设计安装时，在位于发电机励磁机侧的轴承支架与底座之间己加装绝缘垫，同时将所有螺杆、螺钉(控制销)及油管等均已采取绝缘措施。

(3)测量轴电压的意义由以上分析可知，发电机一侧的轴承支架与底座之间的绝缘垫是否保持良好的绝缘性能，对于防止发电机的轴和轴瓦的损坏以及轴承油质的劣化，保证机组的安全运行起着重要作用。

编订：__________________单位：__________________时间：__________________发电机轴电压产生的原因、危害及消除措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-8271-28 发电机轴电压产生的原因、危害及消除措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

(1)轴电压产生的原因①磁通不对称。

造成磁通不对称的原因，可能是由于定子铁芯局部磁阻较大、定子与转子气隙不均匀、分数槽电机(多为水轮发电机)电枢反应不均匀等所引起。

②电机大轴被磁化。

③高速蒸汽产生静电。

由于与发电机同轴相连的汽轮机的轴封不好，沿轴的高速蒸汽泄漏或蒸汽在汽缸内高速喷射等原因使轴带电荷，这种性质的轴电压有时很高，当人触及时感到麻手。

(2)危害及消除措施高速蒸汽产生的静电荷，不易传导到励磁机侧，在汽轮机侧也有可能破坏油膜和轴瓦，通常在汽轮机轴上装设接地炭刷来消除。

对于其他原因所产生的轴电压，如果在安装时和运行中不采取有效的措施，当轴电压足以击穿轴与轴承间的油膜时，将产生一个由发电机大轴、轴颈、轴瓦、轴承支架及机组底座为回路的轴电流，虽然轴电压不高，通常在1V以下，个别机组为2—3V，但由于回路的电阻非常小，因此产生的轴电流可能很大，有时可达数百安培，轴电流会使轴承油的油质劣化，严重时会将轴瓦烧坏，被迫停机造成事故。

汽轮发电机轴电压分布异常原因分析及处理
1. 电气设备故障：可能是发电机内部的电气设备出现故障，如绕组短路、接触不良等。

处理方法是检查发电机内部的电气设备，修复或更换故障部件。

2. 电源供应不稳定：如果发电机的电源供应不稳定，会导致轴电压分布异常。

处理方法是检查发电机的电源供应设备，确保其正常工作，如修复电源设备、更换电源线路等。

3. 外界干扰：发电机周围环境中存在强电磁场或其他干扰源，会导致轴电压分布异常。

处理方法是采取屏蔽措施，如增加金属屏蔽罩、调整设备布置等，以减少外界干扰。

4. 变压器故障：如果发电机的变压器出现故障，会导致轴电压分布异常。

处理方法是检查变压器的工作状态，修复或更换故障的变压器。

5. 负载不均衡：发电机的负载不均衡会导致轴电压分布不均匀。

处理方法是调整负载的分配，确保各个负载的电压分布均衡。

6. 发电机过载：如果发电机超过额定负载运行，会导致轴电压分布异常。

处理方法是减少负载，使发电机运行在额定负载范围内。

7. 发电机老化：发电机长时间运行后，可能出现部件老化或损坏，导致轴电压分布异常。

处理方法是定期检查维护发电机，及时修复或更换老化部件。

汽轮发电机轴电压分布异常的原因多种多样，需要根据具体情况进行分析和处理。

及时发现并解决问题，可以保证发电机的正常运行和电压分布的稳定性。

汽轮发电机轴电压分布异常原因分析及处理汽轮发电机是一种利用蒸汽动力驱动涡轮旋转产生电能的发电设备，而发电机的轴电压分布异常可能会对设备的运行和电能输出产生不利影响。

对于汽轮发电机轴电压分布异常的原因分析及处理显得尤为重要。

一、轴电压分布异常原因分析1. 磁场不对称磁场不对称指的是发电机磁场沿着轴向分布不均匀，这可能是由于定子线圈绕组接线错误、绕组短路或者磁场线圈损坏等原因导致的。

磁场不对称会引起发电机产生额外的磁通，导致轴电压分布异常。

2. 转子绝缘老化汽轮发电机的转子绝缘老化会导致绝缘材料的损坏，使得绕组之间发生短路或者绝缘破损，从而影响了轴电压的分布。

3. 轴承故障轴承故障会导致轴的运动不稳定，使得发电机的转子旋转不平衡，从而引起轴电压分布异常。

4. 负载不均匀负载不均匀会导致发电机的轴电压分布不均匀，从而引起电能输出的不稳定。

5. 工作环境问题工作环境的温度、湿度等因素也会影响发电机的运行状态，可能导致轴电压分布异常。

二、处理方法2. 对转子绝缘老化进行处理定期对汽轮发电机的转子绝缘进行检测，一旦发现绝缘老化严重情况，及时更换绝缘材料，确保转子的绝缘性能良好。

3. 进行轴承检修定期对轴承进行检修，并对损坏的轴承及时更换，保证轴承运转的稳定性，减少轴电压分布异常的可能。

4. 负载均衡对发电机安装位置和负载进行重新布局，保证负载的均衡，避免负载不均衡引起的轴电压分布异常。

5. 改善工作环境保持汽轮发电机的工作环境清洁、干燥，合理控制温度和湿度，避免工作环境问题对发电机的影响。

通过对汽轮发电机轴电压分布异常的原因分析及处理方法的总结，我们可以更好地保障发电机的运行稳定性和电能输出的稳定性，确保发电机的长期、高效运行，同时避免因轴电压分布异常而导致的设备损坏和电能输出不稳定的情况发生。
