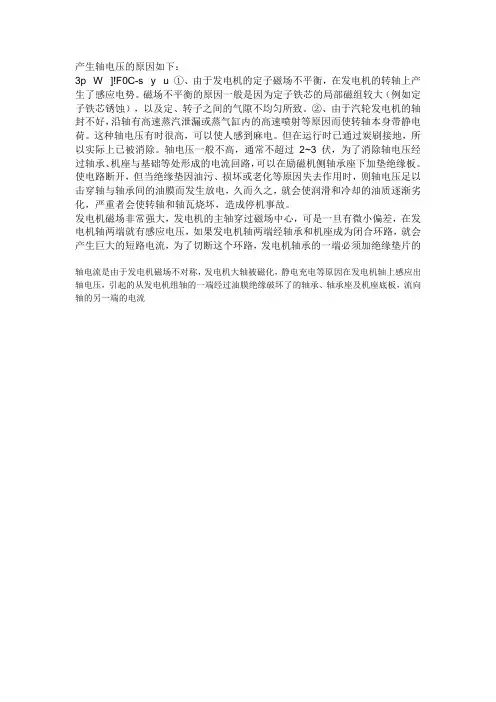

产生轴电压的原因如下

产生轴电压的原因如下：3p W ]!F0C-s y u ①、由于发电机的定子磁场不平衡，在发电机的转轴上产生了感应电势。

磁场不平衡的原因一般是因为定子铁芯的局部磁组较大（例如定子铁芯锈蚀），以及定、转子之间的气隙不均匀所致。

②、由于汽轮发电机的轴封不好，沿轴有高速蒸汽泄漏或蒸气缸内的高速喷射等原因而使转轴本身带静电荷。

这种轴电压有时很高，可以使人感到麻电。

但在运行时已通过炭刷接地，所以实际上已被消除。

轴电压一般不高，通常不超过2~3 伏，为了消除轴电压经过轴承、机座与基础等处形成的电流回路，可以在励磁机侧轴承座下加垫绝缘板。

使电路断开，但当绝缘垫因油污、损坏或老化等原因失去作用时，则轴电压足以击穿轴与轴承间的油膜而发生放电，久而久之，就会使润滑和冷却的油质逐渐劣化，严重者会使转轴和轴瓦烧坏，造成停机事故。

发电机磁场非常强大，发电机的主轴穿过磁场中心，可是一旦有微小偏差，在发电机轴两端就有感应电压，如果发电机轴两端经轴承和机座成为闭合环路，就会产生巨大的短路电流，为了切断这个环路，发电机轴承的一端必须加绝缘垫片的轴电流是由于发电机磁场不对称，发电机大轴被磁化，静电充电等原因在发电机轴上感应出轴电压，引起的从发电机组轴的一端经过油膜绝缘破坏了的轴承、轴承座及机座底板，流向轴的另一端的电流逆变器供电的电机轴电流及其防治1 引言感应电动机的轴电压和轴电流现象并不是什么新的问题，alger在1920年就阐述了引起这些电流的原因，即磁通在电机内的不对称分布。

而c.u.t.pearce在1927年也说到:只要有可能设计出一个完美平衡或是对称的电机，轴承电流在理论上和实际上都是不存在的。

而事实上，感应电机在正弦波电源的驱动下，就会因电机内部的因素产生轴电流，这些因素可以分为两点:一是同极的磁通，例如通过电机轴中央的磁通;二是通过电机轴的交变磁链。

其中第二种情况更普遍一些。

而这些磁链主要是由转子和定子槽机械尺寸的偏差、磁性材料的定向属性的改变以及供电电源不平衡等因素引起的磁通不平衡所产生的。

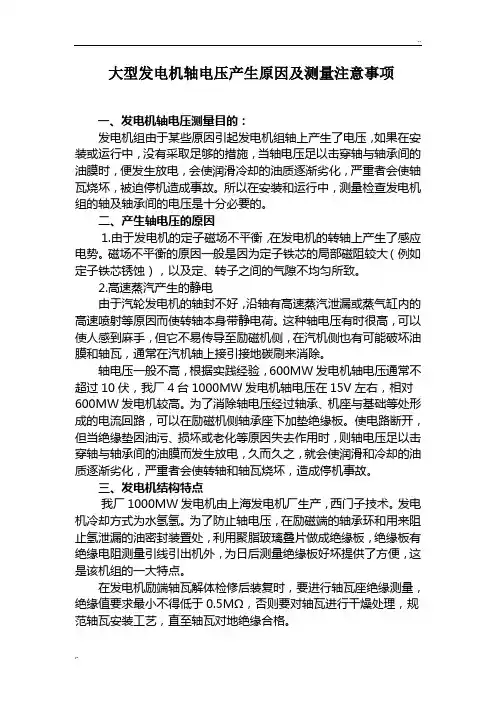

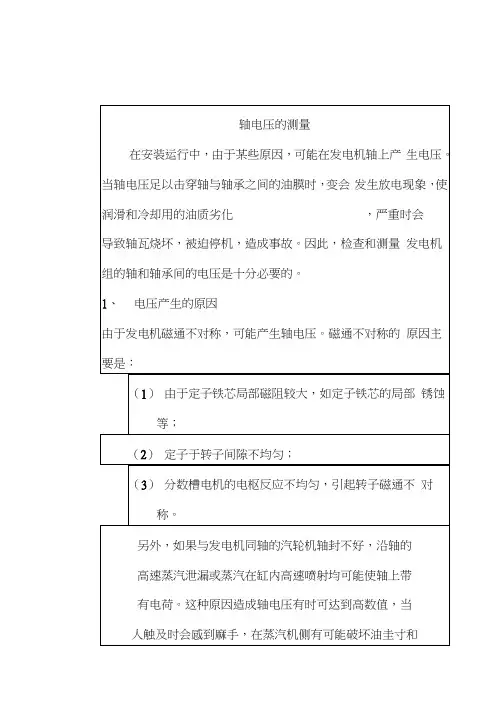

大型发电机轴电压产生原因及测量注意事项一、发电机轴电压测量目的：发电机组由于某些原因引起发电机组轴上产生了电压，如果在安装或运行中，没有采取足够的措施，当轴电压足以击穿轴与轴承间的油膜时，便发生放电，会使润滑冷却的油质逐渐劣化，严重者会使轴瓦烧坏，被迫停机造成事故。

所以在安装和运行中，测量检查发电机组的轴及轴承间的电压是十分必要的。

二、产生轴电压的原因1.由于发电机的定子磁场不平衡，在发电机的转轴上产生了感应电势。

磁场不平衡的原因一般是因为定子铁芯的局部磁阻较大（例如定子铁芯锈蚀），以及定、转子之间的气隙不均匀所致。

2.高速蒸汽产生的静电由于汽轮发电机的轴封不好，沿轴有高速蒸汽泄漏或蒸气缸内的高速喷射等原因而使转轴本身带静电荷。

这种轴电压有时很高，可以使人感到麻手，但它不易传导至励磁机侧，在汽机侧也有可能破坏油膜和轴瓦，通常在汽机轴上接引接地碳刷来消除。

轴电压一般不高，根据实践经验，600MW发电机轴电压通常不超过10伏，我厂4台1000MW发电机轴电压在15V左右，相对600MW发电机较高。

为了消除轴电压经过轴承、机座与基础等处形成的电流回路，可以在励磁机侧轴承座下加垫绝缘板。

使电路断开，但当绝缘垫因油污、损坏或老化等原因失去作用时，则轴电压足以击穿轴与轴承间的油膜而发生放电，久而久之，就会使润滑和冷却的油质逐渐劣化，严重者会使转轴和轴瓦烧坏，造成停机事故。

三、发电机结构特点我厂1000MW发电机由上海发电机厂生产，西门子技术。

发电机冷却方式为水氢氢。

为了防止轴电压，在励磁端的轴承环和用来阻止氢泄漏的油密封装置处，利用聚脂玻璃叠片做成绝缘板，绝缘板有绝缘电阻测量引线引出机外，为日后测量绝缘板好坏提供了方便，这是该机组的一大特点。

在发电机励端轴瓦解体检修后装复时，要进行轴瓦座绝缘测量，绝缘值要求最小不得低于0.5MΩ，否则要对轴瓦进行干燥处理，规范轴瓦安装工艺，直至轴瓦对地绝缘合格。

四、轴电压的测量根据发电机结构，可以很方便地画出轴承绝缘示意图：图中：U1：汽端轴对地电压U2：大轴电压U3：励端轴对地电压U4：轴承绝缘板对大轴电压U5：轴承绝缘板对机座电压U6：油密封装置绝缘板对大轴电压U7：油密封装置绝缘板对机座电压轴电压测量，用电压表交流电压档，使用轴电压测量碳刷，注意测量回路是否接触良好。

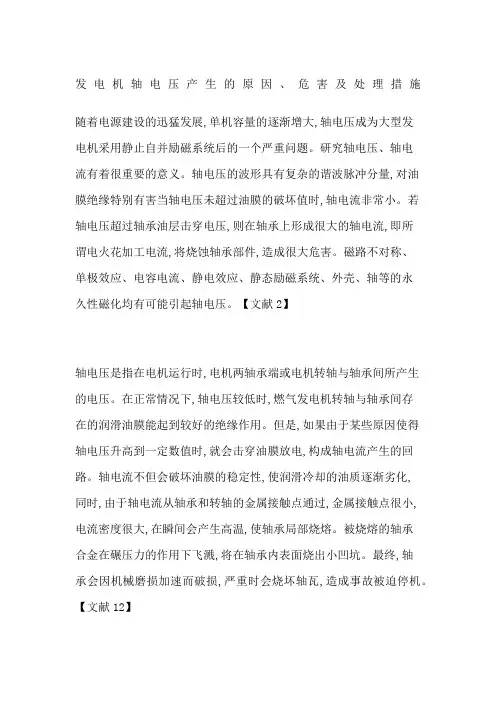

发电机轴电压产生的原因、危害及处理措施随着电源建设的迅猛发展,单机容量的逐渐增大,轴电压成为大型发电机采用静止自并励磁系统后的一个严重问题。

研究轴电压、轴电流有着很重要的意义。

轴电压的波形具有复杂的谐波脉冲分量,对油膜绝缘特别有害当轴电压未超过油膜的破坏值时,轴电流非常小。

若轴电压超过轴承油层击穿电压,则在轴承上形成很大的轴电流,即所谓电火花加工电流,将烧蚀轴承部件,造成很大危害。

磁路不对称、单极效应、电容电流、静电效应、静态励磁系统、外壳、轴等的永久性磁化均有可能引起轴电压。

【文献2】轴电压是指在电机运行时,电机两轴承端或电机转轴与轴承间所产生的电压。

在正常情况下,轴电压较低时,燃气发电机转轴与轴承间存在的润滑油膜能起到较好的绝缘作用。

但是,如果由于某些原因使得轴电压升高到一定数值时,就会击穿油膜放电,构成轴电流产生的回路。

轴电流不但会破坏油膜的稳定性,使润滑冷却的油质逐渐劣化,同时,由于轴电流从轴承和转轴的金属接触点通过,金属接触点很小,电流密度很大,在瞬间会产生高温,使轴承局部烧熔。

被烧熔的轴承合金在碾压力的作用下飞溅,将在轴承内表面烧出小凹坑。

最终,轴承会因机械磨损加速而破损,严重时会烧坏轴瓦,造成事故被迫停机。

【文献12】发电机轴电压一直是存在的，但一般不高，通常不超过几V~十几V，但当绝缘垫因油污、损坏或老化等原因失去作用时，则轴电压足以击穿轴与轴承间的油膜而发生放电，久而久之，就会使润滑和冷却的油质逐渐劣化，严重者会使转轴和轴瓦烧坏，造成停机事故。

1、发电机轴电压产生的原因（1）、磁不对称引起的轴电压它是存在于汽轮发电机轴两端的交流型电压。

由于定子铁芯采用扇形冲压片、转子偏心率、扇形片的导磁率不同,以及冷却和夹紧用的轴向导槽等发电机制造和运行原因引起的磁不对称,结果产生包括轴、轴承和基础台板在内的交变磁链回路。

由此在发电机大轴两端产生电压差。

每一种磁不对称都会引起相应幅值和频率的轴电压分量,各个轴电压分量叠加在一起,使这种轴电压的频率成分很复杂,其中基波分量的幅值最大,3次和5次谐波幅值稍小,更高次谐波分量幅值很小。

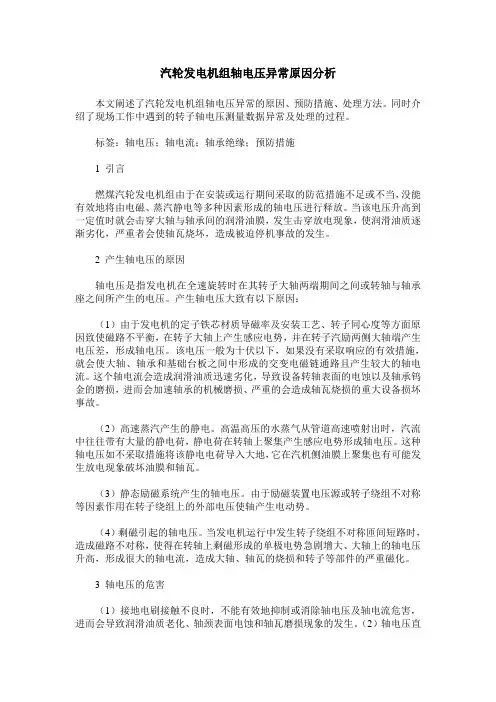

汽轮发电机组轴电压异常原因分析本文阐述了汽轮发电机组轴电压异常的原因、预防措施、处理方法。

同时介绍了现场工作中遇到的转子轴电压测量数据异常及处理的过程。

标签：轴电压；轴电流；轴承绝缘；预防措施1 引言燃煤汽轮发电机组由于在安装或运行期间采取的防范措施不足或不当，没能有效地将由电磁、蒸汽静电等多种因素形成的轴电压进行释放。

当该电压升高到一定值时就会击穿大轴与轴承间的润滑油膜，发生击穿放电现象，使润滑油质逐渐劣化，严重者会使轴瓦烧坏，造成被迫停机事故的发生。

2 产生轴电压的原因轴电压是指发电机在全速旋转时在其转子大轴两端期间之间或转轴与轴承座之间所产生的电压。

产生轴电压大致有以下原因：（1）由于发电机的定子铁芯材质导磁率及安装工艺、转子同心度等方面原因致使磁路不平衡，在转子大轴上产生感应电势，并在转子汽励两侧大轴端产生电压差，形成轴电压。

该电压一般为十伏以下，如果没有采取响应的有效措施，就会使大轴、轴承和基础台板之间中形成的交变电磁链通路且产生较大的轴电流。

这个轴电流会造成润滑油质迅速劣化，导致设备转轴表面的电蚀以及轴承钨金的磨损，进而会加速轴承的机械磨损、严重的会造成轴瓦烧损的重大设备损坏事故。

（2）高速蒸汽产生的静电。

高温高压的水蒸气从管道高速喷射出时，汽流中往往带有大量的静电荷，静电荷在转轴上聚集产生感应电势形成轴电压。

这种轴电压如不采取措施将该静电电荷导入大地，它在汽机侧油膜上聚集也有可能发生放电现象破坏油膜和轴瓦。

（3）静态励磁系统产生的轴电压。

由于励磁装置电压源或转子绕组不对称等因素作用在转子绕组上的外部电压使轴产生电动势。

（4）剩磁引起的轴电压。

当发电机运行中发生转子绕组不对称匝间短路时，造成磁路不对称，使得在转轴上剩磁形成的单极电势急剧增大、大轴上的轴电压升高，形成很大的轴电流，造成大轴、轴瓦的烧损和转子等部件的严重磁化。

3 轴电压的危害（1）接地电刷接触不良时，不能有效地抑制或消除轴电压及轴电流危害，进而会导致润滑油质老化、轴颈表面电蚀和轴瓦磨损现象的发生。

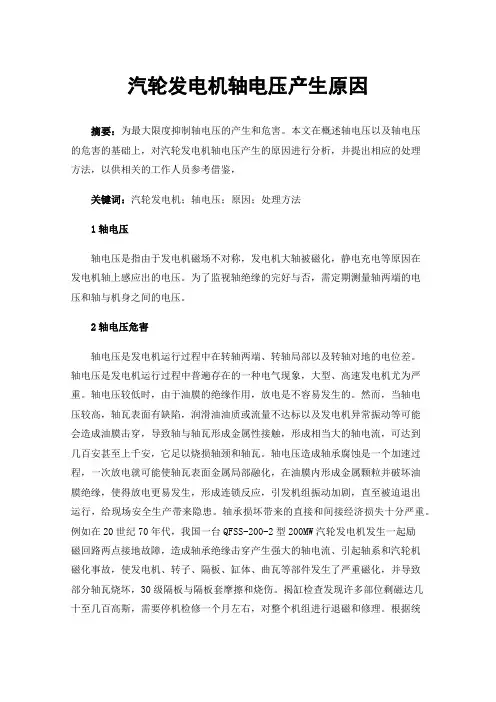

汽轮发电机轴电压产生原因摘要：为最大限度抑制轴电压的产生和危害。

本文在概述轴电压以及轴电压的危害的基础上，对汽轮发电机轴电压产生的原因进行分析，并提出相应的处理方法，以供相关的工作人员参考借鉴，关键词：汽轮发电机；轴电压；原因；处理方法1轴电压轴电压是指由于发电机磁场不对称，发电机大轴被磁化，静电充电等原因在发电机轴上感应出的电压。

为了监视轴绝缘的完好与否，需定期测量轴两端的电压和轴与机身之间的电压。

2轴电压危害轴电压是发电机运行过程中在转轴两端、转轴局部以及转轴对地的电位差。

轴电压是发电机运行过程中普遍存在的一种电气现象，大型、高速发电机尤为严重。

轴电压较低时，由于油膜的绝缘作用，放电是不容易发生的。

然而，当轴电压较高，轴瓦表面有缺陷，润滑油油质或流量不达标以及发电机异常振动等可能会造成油膜击穿，导致轴与轴瓦形成金属性接触，形成相当大的轴电流，可达到几百安甚至上千安，它足以烧损轴颈和轴瓦。

轴电压造成轴承腐蚀是一个加速过程，一次放电就可能使轴瓦表面金属局部融化，在油膜内形成金属颗粒并破坏油膜绝缘，使得放电更易发生，形成连锁反应，引发机组振动加剧，直至被迫退出运行，给现场安全生产带来隐患。

轴承损坏带来的直接和间接经济损失十分严重。

例如在20世纪70年代，我国一台QFSS-200-2型200MW汽轮发电机发生一起励磁回路两点接地故障，造成轴承绝缘击穿产生强大的轴电流、引起轴系和汽轮机磁化事故，使发电机、转子、隔板、缸体、曲瓦等部件发生了严重磁化，并导致部分轴瓦烧坏，30级隔板与隔板套摩擦和烧伤。

揭缸检查发现许多部位剩磁达几十至几百高斯，需要停机检修一个月左右，对整个机组进行退磁和修理。

根据统计，由于轴承破坏而造成的发电机故障约为故障总数的20%，而其中由轴电流引起的轴承故障又占30%，是发电机损坏的重要原因。

3汽轮发电机轴电压产生原因3.1静止励磁系统引发轴电压大部分汽轮发电机是用静止励磁系统作为励磁方式，但静止励磁系统内部的晶闸管会因换弧而产生轴电压。

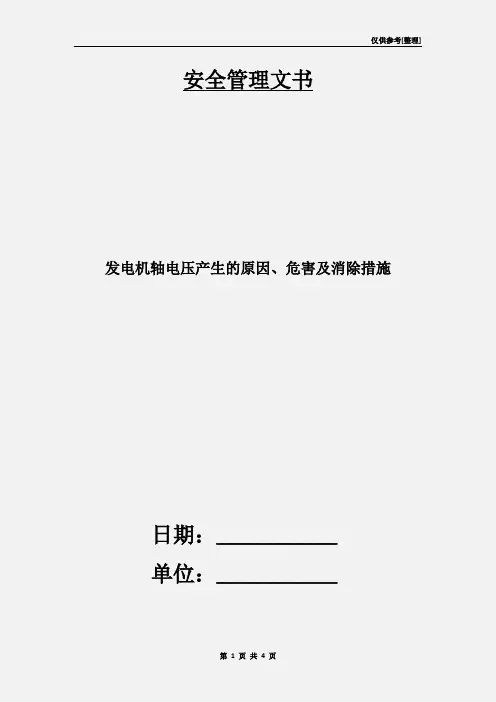

仅供参考[整理] 安全管理文书发电机轴电压产生的原因、危害及消除措施日期：__________________单位：__________________第1 页共4 页发电机轴电压产生的原因、危害及消除措施①磁通不对称。

造成磁通不对称的原因，可能是由于定子铁芯局部磁阻较大、定子与转子气隙不均匀、分数槽电机(多为水轮发电机)电枢反应不均匀等所引起。

②电机大轴被磁化。

③高速蒸汽产生静电。

由于与发电机同轴相连的汽轮机的轴封不好，沿轴的高速蒸汽泄漏或蒸汽在汽缸内高速喷射等原因使轴带电荷，这种性质的轴电压有时很高，当人触及时感到麻手。

(2)危害及消除措施高速蒸汽产生的静电荷，不易传导到励磁机侧，在汽轮机侧也有可能破坏油膜和轴瓦，通常在汽轮机轴上装设接地炭刷来消除。

对于其他原因所产生的轴电压，如果在安装时和运行中不采取有效的措施，当轴电压足以击穿轴与轴承间的油膜时，将产生一个由发电机大轴、轴颈、轴瓦、轴承支架及机组底座为回路的轴电流，虽然轴电压不高，通常在1V以下，个别机组为23V，但由于回路的电阻非常小，因此产生的轴电流可能很大，有时可达数百安培，轴电流会使轴承油的油质劣化，严重时会将轴瓦烧坏，被迫停机造成事故。

为了防止轴电流的产生，设计安装时，在位于发电机励磁机侧的轴承支架与底座之间己加装绝缘垫，同时将所有螺杆、螺钉(控制销)及油管等均已采取绝缘措施。

(3)测量轴电压的意义由以上分析可知，发电机一侧的轴承支架与底座之间的绝缘垫是否保持良好的绝缘性能，对于防止发电机的轴和轴瓦的损坏以及轴承油质第 2 页共 4 页的劣化，保证机组的安全运行起着重要作用。

因此，机组在安装时和运行中，通过测量比较发电机两端的电压和轴承与底座的电压，检查判断发电机轴承支架和底座之间的绝缘好坏是十分必要的，所以，交接试验标准和预防性试验规程中都把发电机轴电压的测量列为必做的试验项目。

第 3 页共 4 页仅供参考[整理] 安全管理文书整理范文，仅供参考！日期：__________________单位：__________________第4 页共4 页。

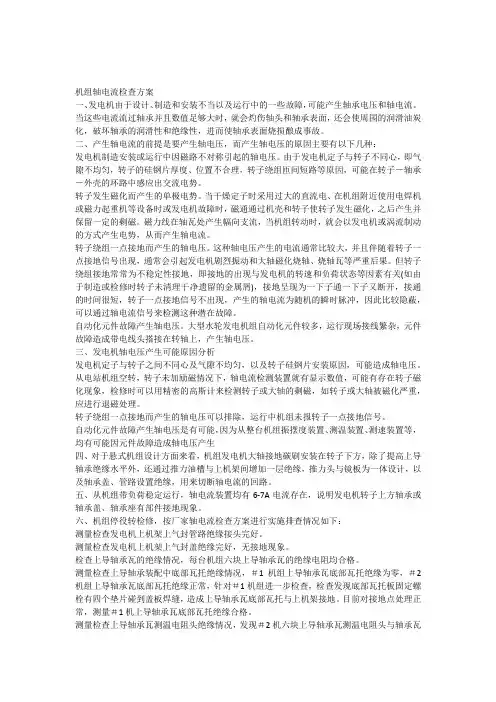

机组轴电流检查方案一、发电机由于设计、制造和安装不当以及运行中的一些故障，可能产生轴承电压和轴电流。

当这些电流流过轴承并且数值足够大时，就会灼伤轴头和轴承表面，还会使周围的润滑油炭化，破坏轴承的润滑性和绝缘性，进而使轴承表面烧损酿成事故。

二、产生轴电流的前提是要产生轴电压，而产生轴电压的原因主要有以下几种：发电机制造安装或运行中因磁路不对称引起的轴电压。

由于发电机定子与转子不同心，即气隙不均匀，转子的硅钢片厚度、位置不合理，转子绕组匝间短路等原因，可能在转子－轴承－外壳的环路中感应出交流电势。

转子发生磁化而产生的单极电势。

当干燥定子时采用过大的直流电、在机组附近使用电焊机或磁力起重机等设备时或发电机故障时，磁通通过机壳和转子使转子发生磁化，之后产生并保留一定的剩磁。

磁力线在轴瓦处产生幅向支流，当机组转动时，就会以发电机或涡流制动的方式产生电势，从而产生轴电流。

转子绕组一点接地而产生的轴电压。

这种轴电压产生的电流通常比较大，并且伴随着转子一点接地信号出现，通常会引起发电机剧烈振动和大轴磁化烧轴、烧轴瓦等严重后果。

但转子绕组接地常常为不稳定性接地，即接地的出现与发电机的转速和负荷状态等因素有关(如由于制造或检修时转子未清理干净遗留的金属屑)，接地呈现为一下子通一下子又断开，接通的时间很短，转子一点接地信号不出现，产生的轴电流为随机的瞬时脉冲，因此比较隐蔽，可以通过轴电流信号来检测这种潜在故障。

自动化元件故障产生轴电压。

大型水轮发电机组自动化元件较多，运行现场接线繁杂，元件故障造成带电线头搭接在转轴上，产生轴电压。

三、发电机轴电压产生可能原因分析发电机定子与转子之间不同心及气隙不均匀，以及转子硅钢片安装原因，可能造成轴电压。

从电站机组空转，转子未加励磁情况下，轴电流检测装置就有显示数值，可能有存在转子磁化现象，检修时可以用精密的高斯计来检测转子或大轴的剩磁，如转子或大轴被磁化严重，应进行退磁处理。

转子绕组一点接地而产生的轴电压可以排除，运行中机组未报转子一点接地信号。

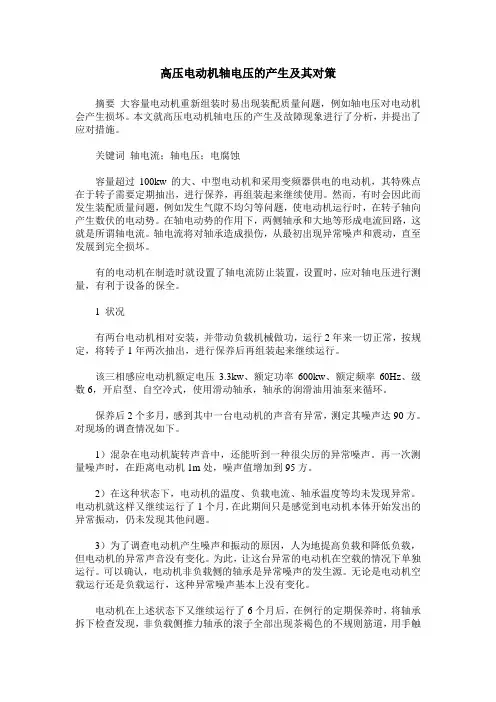

高压电动机轴电压的产生及其对策摘要大容量电动机重新组装时易出现装配质量问题，例如轴电压对电动机会产生损坏。

本文就高压电动机轴电压的产生及故障现象进行了分析，并提出了应对措施。

关键词轴电流；轴电压；电腐蚀容量超过100kw的大、中型电动机和采用变频器供电的电动机，其特殊点在于转子需要定期抽出，进行保养，再组装起来继续使用。

然而，有时会因此而发生装配质量问题，例如发生气隙不均匀等问题，使电动机运行时，在转子轴向产生数伏的电动势。

在轴电动势的作用下，两侧轴承和大地等形成电流回路，这就是所谓轴电流。

轴电流将对轴承造成损伤，从最初出现异常噪声和震动，直至发展到完全损坏。

有的电动机在制造时就设置了轴电流防止装置，设置时，应对轴电压进行测量，有利于设备的保全。

1 状况有两台电动机相对安装，并带动负载机械做功，运行2年来一切正常，按规定，将转子1年两次抽出，进行保养后再组装起来继续运行。

该三相感应电动机额定电压3.3kw、额定功率600kw、额定频率60Hz、级数6，开启型、自空冷式，使用滑动轴承，轴承的润滑油用油泵来循环。

保养后2个多月，感到其中一台电动机的声音有异常，测定其噪声达90方。

对现场的调查情况如下。

1）混杂在电动机旋转声音中，还能听到一种很尖厉的异常噪声。

再一次测量噪声时，在距离电动机1m处，噪声值增加到95方。

2）在这种状态下，电动机的温度、负载电流、轴承温度等均未发现异常。

电动机就这样又继续运行了1个月，在此期间只是感觉到电动机本体开始发出的异常振动，仍未发现其他问题。

3）为了调查电动机产生噪声和振动的原因，人为地提高负载和降低负载，但电动机的异常声音没有变化。

为此，让这台异常的电动机在空载的情况下单独运行。

可以确认，电动机非负载侧的轴承是异常噪声的发生源。

无论是电动机空载运行还是负载运行，这种异常噪声基本上没有变化。

电动机在上述状态下又继续运行了6个月后，在例行的定期保养时，将轴承拆下检查发现，非负载侧推力轴承的滚子全部出现茶褐色的不规则筋道，用手触摸可以明显感觉到这些筋道。

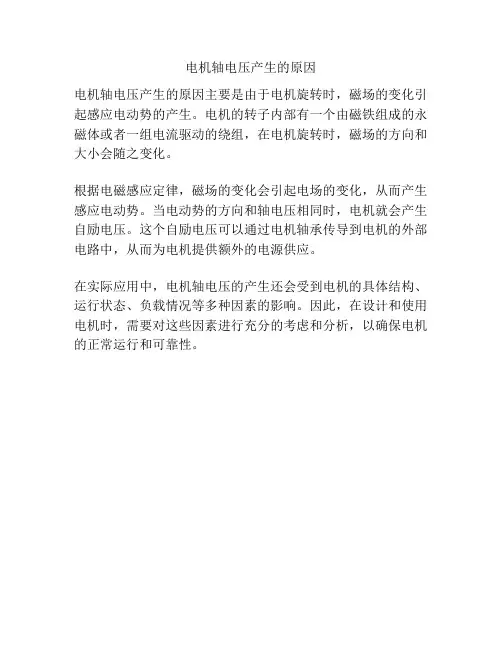

电机轴电压产生的原因
电机轴电压产生的原因主要是由于电机旋转时，磁场的变化引起感应电动势的产生。

电机的转子内部有一个由磁铁组成的永磁体或者一组电流驱动的绕组，在电机旋转时，磁场的方向和大小会随之变化。

根据电磁感应定律，磁场的变化会引起电场的变化，从而产生感应电动势。

当电动势的方向和轴电压相同时，电机就会产生自励电压。

这个自励电压可以通过电机轴承传导到电机的外部电路中，从而为电机提供额外的电源供应。

在实际应用中，电机轴电压的产生还会受到电机的具体结构、运行状态、负载情况等多种因素的影响。

因此，在设计和使用电机时，需要对这些因素进行充分的考虑和分析，以确保电机的正常运行和可靠性。
