工作报告-叠加原理和戴维南定理实验报告工作报告-叠加原理和戴维南定理实验报告一、实验目的1.学习和掌握叠加原理和戴维南定理的基本概念和原理。
2.通过实验,深入理解叠加原理和戴维南定理的实际应用。
3.提高实验技能和动手能力,掌握基本的电路分析和设计方法。
二、实验原理1.叠加原理:在线性电路中,多个电源共同作用时,各电源单独作用产生的电压(或电流)之和等于它们共同作用时产生的电压(或电流)。
2.戴维南定理:任何一个有源二端网络,都可以等效为一个电源电动势E和内阻R串联的形式。
其中,电动势E等于开路电压,内阻R等于网络中所有电源为零时,从两端看向网络的等效电阻。
三、实验步骤1.准备实验器材:电源、电阻器、电压表、电流表、电键、导线等。
2.搭建实验电路:根据叠加原理和戴维南定理的原理,搭建相应的电路。
3.进行实验测量:首先,分别测量各电源单独作用时的电压(或电流);然后,同时作用时测量总的电压(或电流)。
4.分析实验数据:根据测量数据,验证叠加原理的正确性,并根据戴维南定理计算等效电动势和内阻。
5.讨论实验结果:对实验结果进行分析和讨论,评估误差和实验条件的影响。
四、实验结果及分析1.数据记录:2.结果分析:通过实验测量,我们发现总电压(15V)等于三个电源电压之和(10V + 5V + 8V = 23V),总电流(4.5A)也等于三个电源电流之和(2A + 1A +1.5A = 4.5A),验证了叠加原理的正确性。
同时,根据戴维南定理,等效电动势E等于开路电压(15V),等效内阻R等于网络中所有电源为零时,从两端看向网络的等效电阻。
在这个实验中,由于只有一个电阻器,所以等效内阻R等于该电阻器的阻值。
五、结论总结通过本次实验,我们验证了叠加原理和戴维南定理的正确性,并掌握了它们的实际应用。
实验结果表明,在线性电路中,多个电源共同作用时,各电源单独作用产生的电压(或电流)之和等于它们共同作用时产生的电压(或电流),这为分析和设计电路提供了重要的理论依据。
实验一叠加原理一、实验目的验证线性电路叠加原理的正确性,从而加深对线性电路的叠加性和齐次性的认识和理解。
二、实验原理叠加原理:在有几个独立源共同作用下的线性电路中,通过每一个元件的电流或其两端的电压,可以看成是每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号(某独立源的值)增加或减小K倍时,电路的响应(即在电路其他各电阻元件上所建立的电流和电压值)也将增加或减小K倍。
三、实验仪器1.电路分析实验箱2.数字电流表3.数字万用表四、实验内容实验电路如图2-1所示1.按图2-1电路接线,取E1=+12V,E2=+6V。
2.令E1电源单独作用时,用数字电流表和数字万用表分别测量各支路电流及各电阻元件两端电压,数据记入表格中。
图2-13.令E2电源单独作用时,重复实验步骤2的测量和记录。
4.令E1、E2共同作用时,重复上述的测量和记录。
5.将E2的数值调到+12V,重复上述的测量和记录。
五、实验注意事项1.测量各支路电流时,应注意仪表的极性,及数据表格中“+、-”号的记录。
2.注意仪表量程的及时更换。
六、预习思考题1.叠加原理中E1、E2分别单独作用,在实验中应如何操作?可否直接将不用的电源(E1或E2)置零(短接)?2.实验电路中,若有一个电阻器改为二极管,试问叠加原理的叠加性与齐次性还成立吗?为什么?七、实验报告1.根据实验数据验证线性电路的叠加性与齐次性。
2.各电阻器所消耗的功率能否用叠加原理计算得出?试用上述实验数据,进行计算并作结论。
3.心得体会及其他。
实验二戴维南定理一、实验目的1.验证戴维南定理的正确性。
2.掌握测量有源二端网络等效参数的一般方法。
二、实验原理1.任何一个线性含源网络,如果仅研究其中一条支路的电压和电流,则可将电路的其余部分看作是一个有源二端网络(或称为含源一端口网络)。
戴维南定理指出:任何一个线性有源二端网络,总可以用一个等效电压源来代替,此电压源的电动势ES等于这个有源二端网络的开路电压UOC,其等效内阻RO等于该网络中所有独立源均置零(理想电压源视为短路,理想电流源视为开路)时的等效电阻。
戴维南定理和叠加定理的区别《戴维南定理和叠加定理的区别》戴维南定理和叠加定理是电路分析中常用到的两个重要定理,它们都提供了简化电路分析的方法。
然而,尽管它们都是用于解决电路问题的工具,但每个定理都有其独特的应用和适用范围。
首先,让我们来看看戴维南定理。
戴维南定理(Thevenin's theorem)是基于线性电路理论的一种分析方法。
该定理断言任何线性两端口或多端口网络都可以等效为一个等效电压源与一个等效电阻的串联电路。
简而言之,它能够将复杂的线性电路简化成一个更容易分析的等效电路。
戴维南定理的关键思想是将复杂的电路分解为两个主要部分:一个等效电压源(Thevenin电压源)和一个等效电阻(Thevenin电阻)。
等效电压源等于原始电路在被视为负载时的开路电压,而等效电阻则等于原始电路视角下的内部电阻。
与戴维南定理相比,叠加定理(Superposition theorem)则更适用于解决非线性电路问题。
叠加定理的核心思想是将电路的各个独立源(例如电压源或电流源)单独激发,并将其他源视为关闭状态。
然后,通过叠加每个激发的结果,最终得到电路的总体响应。
叠加定理的一个关键限制是,它仅适用于线性电路。
这是因为叠加定理基于电路的线性特性,而非线性元件,如二极管和晶体管,则无法使用叠加定理进行分析。
另一个区别是在使用方法上。
在戴维南定理中,我们需要计算电路的等效电压源和等效电阻,并将它们串联在一起。
这样就能够将原电路简化为一个等效电路。
而叠加定理则需要对每个源进行独立激发,并将其他源视为关闭状态。
然后,通过计算每个源激发时的响应,并将它们求和,最终可以得到电路的总体响应。
总而言之,戴维南定理和叠加定理在电路分析中都扮演着重要的角色。
戴维南定理适用于线性电路的简化分析,而叠加定理则适用于线性电路的响应计算。
通过正确理解和应用这两个定理,我们可以更轻松地解决各种电路问题。
叠加定理和戴维南定理实验报告叠加定理和戴维南定理是电路分析中常用的两种方法,通过实验验证它们的有效性,可以更好地理解和掌握这两个定理在电路分析中的应用。
实验一,叠加定理实验。
首先,我们搭建了一个简单的电路模型,包括电压源、电阻和电流表。
在实验中,我们分别对电压源和电阻进行了不同的变化,记录了电流表的读数。
在变化电压源的情况下,我们发现电流表的读数随着电压的增大而增大,这符合叠加定理的要求。
叠加定理指出,一个线性电路中的电流或电压可以分别由各个独立电源所产生的电流或电压之和得到。
实验结果验证了叠加定理在电路分析中的有效性。
实验二,戴维南定理实验。
在这个实验中,我们构建了一个包含多个电压源和电阻的复杂电路模型。
通过对电路中的不同电压源进行独立激励,我们记录了电流表的读数,并进行了数据分析。
实验结果显示,当单独激励某一个电压源时,电流表的读数与该电压源的激励有关,而与其他电压源的激励无关。
这符合戴维南定理的要求,即在一个多端口网络中,任意一个端口的电压或电流可以表示为其他端口电压或电流的线性组合。
通过实验验证,我们进一步加深了对戴维南定理的理解。
结论。
通过以上两个实验,我们验证了叠加定理和戴维南定理在电路分析中的有效性。
叠加定理适用于线性电路中的电流和电压分析,而戴维南定理适用于多端口网络的电压和电流分析。
这两个定理为电路分析提供了重要的理论基础,通过实验验证,我们更加深入地理解了它们的应用。
在今后的学习和工作中,我们将继续深入研究电路分析的理论和方法,不断提升自己的实验能力和理论水平,为电子电路领域的发展贡献自己的力量。
叠加原理和戴维南定理实验报告叠加原理实验报告叠加原理是指使用多个简单、可控的脉冲来叠加构成复杂的电磁波,是现代电波形成的基本原理。
戴维南定理是叠加原理的重要推广,它指出叠加的幅度和相位的变化,随着参加叠加的信号数量的增加而发生变化,有助于理解不同波形的特性。
本次实验的目的是实验戴维南定理,使用电脉冲发生器的石英晶体管组成电路,电路中石英晶体管可以发出正弦波,当多个正弦波同时存在,便会构成叠加效应,由此得出相应波形,并观察相应的结果。
实验方法:本次实验主要采用计算机仿真程序,采用Matlab软件来进行仿真,用以研究叠加原理,并进行戴维南定理实验。
具体步骤如下:(1) 打开Matlab软件,点击“新建仿真”,点击左侧的“电脉冲发生器”,在此画布中设置正弦波的数量和相位。
(2) 设置正弦波的数量和相位后,单击“计算”按钮,得到结果,此时可以观察到叠加效果,得出叠加波形。
(3) 按照上述步骤,繁殖不同数量和相位的正弦波,得出叠加波形,实现叠加原理。
实验结果:参考图1:2个正弦波叠加的结果根据实验程序的结果可以看出,在模拟叠加2个正弦波的情况下,两个正弦波的峰值都保持不变,而叠加完之后的电子运动呈现出抖动的形状,而且两个正弦波的位相也在叠加之中发生变化,表明电子运动波形出现了变化。
这些变化正好符合戴维南定理所描述的规律,表明叠加原理在此实验中发挥了作用。
结论:从本实验结果可以看出,通过Matlab仿真,当两个正弦波的数量和相位发生变化时,叠加波形会发生相应的变化,这符合戴维南定理。
另外,我们也可以用这种方法来模拟一些复杂的电磁波形,以便更深入地了解电磁波形,以及在无线电通信技术中的应用。

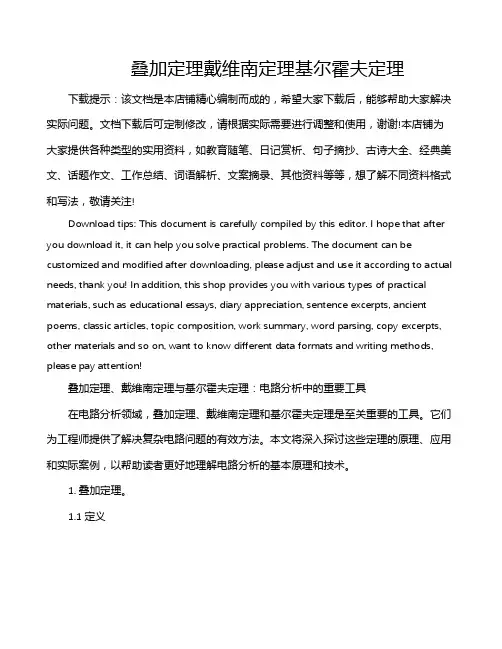

叠加定理戴维南定理基尔霍夫定理下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!叠加定理、戴维南定理与基尔霍夫定理:电路分析中的重要工具在电路分析领域,叠加定理、戴维南定理和基尔霍夫定理是至关重要的工具。

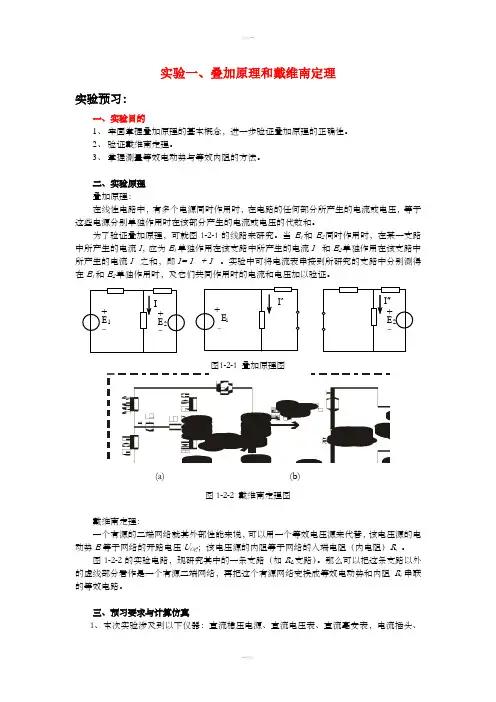

实验一、叠加原理和戴维南定理实验预习:一、实验目的1、 牢固掌握叠加原理的基本概念,进一步验证叠加原理的正确性。
2、 验证戴维南定理。
3、 掌握测量等效电动势与等效内阻的方法。
二、实验原理 叠加原理:在线性电路中,有多个电源同时作用时,在电路的任何部分所产生的电流或电压,等于这些电源分别单独作用时在该部分产生的电流或电压的代数和。
为了验证叠加原理,可就图1-2-1的线路来研究。
当E 1和E 2同时作用时,在某一支路中所产生的电流I ,应为E 1单独作用在该支路中所产生的电流I 和E 2单独作用在该支路中所产生的电流I 之和,即I= I + I 。
实验中可将电流表串接到所研究的支路中分别测得在E 1和E 2单独作用时,及它们共同作用时的电流和电压加以验证。
I +–E 1I +–E 1 '+–E 2+–E2I ''图1-2-1 叠加原理图(b)图1-2-2 戴维南定理图戴维南定理:一个有源的二端网络就其外部性能来说,可以用一个等效电压源来代替,该电压源的电动势E 等于网络的开路电压U OC ;该电压源的内阻等于网络的入端电阻(内电阻)R i 。
图1-2-2的实验电路,现研究其中的一条支路(如R L 支路)。
那么可以把这条支路以外的虚线部分看作是一个有源二端网络,再把这个有源网络变换成等效电动势和内阻R i 串联的等效电路。
三、预习要求与计算仿真1、本次实验涉及到以下仪器:直流稳压电源、直流电压表、直流毫安表,电流插头、插座。
关于这些设备的使用说明,详见附录,在正式实验前应予以预习。
2、根据图1-2-3、1-2-4中的电路参数,计算出待测量的电流、电压值,记入表中,以便与实验测量的数据比较,并帮助正确选定测量仪表的量程。
3、利用PSPICE仿真软件,根据图1-2-3、1-2-4设计仿真电路,并试运行。
(PSPICE仿真软件的使用方法详见附录)四、注意事项1、测量各支路的电流、电压时,应注意仪表的极性以及数据表格中“+、-”号的记录。
实验二、叠加原理和戴维南定理
实验预习:
一、实验目的
1、牢固掌握叠加原理的基本概念,进一步验证叠加原理的正确性。
2、验证戴维南定理。
3、掌握测量等效电动势与等效内阻的方法。
二、实验原理
叠加原理:
在线性电路中,有多个电源同时作用时,在电路的任何部分所产生的电流或电压,等于这些电源分别单独作用时在该部分产生的电流或电压的代数和。
为了验证叠加原理,可就图1-2-1的线路来研究。
当E1和E2同时作用时,在某一支路中所产生的电流I,应为E1单独作用在该支路中所产生的电流I'和E2单独作用在该支路中所产生的电流I"之和,即I= I'+ I"。
实验中可将电流表串接到所研究的支路中分别测得在E1和E2单独作用时,及它们共同作用时的电流和电压加以验证。
图1-2-1 叠加原理图
(a) (b)
图1-2-2 戴维南定理图
戴维南定理:
一个有源的二端网络就其外部性能来说,可以用一个等效电压源来代替,该电压源的电动势E等于网络的开路电压U OC;该电压源的内阻等于网络的入端电阻(内电阻)R i。
图1-2-2的实验电路,现研究其中的一条支路(如R L支路)。
那么可以把这条支路以外的虚线部分看作是一个有源二端网络,再把这个有源网络变换成等效电动势和内阻R i串联的等效电路。
三、预习要求与计算仿真
1、本次实验涉及到以下仪器:直流稳压电源、直流电压表、直流毫安表,电流插头、插座。
关于这些设备的使用说明,详见附录,在正式实验前应予以预习。
2、根据图1-2-
3、1-2-4中的电路参数,计算出待测量的电流、电压值,记入表中,以便与实验测量的数据比较,并帮助正确选定测量仪表的量程。
3、利用PSPICE仿真软件,根据图1-2-3、1-2-4设计仿真电路,并试运行。
(PSPICE仿真软件的使用方法详见附录)
四、注意事项
1、测量各支路的电流、电压时,应注意仪表的极性以及数据表格中“+、-”号的记录。
2、电源不作用时,不可将稳压源直接短接。
3、用万用表直接测内阻时,网络内的独立电源必须先置零,以免损坏万用表,其次,欧姆表必须经调零后再进行测量。
4、改接线路时,要关掉电源。
五、思考题
1. 叠加原理中E1、E2分别单独作用,在实验中应如何操作?
2. 各电阻所消耗的功率能否用叠加原理计算得出?为什么?试用具体数据分析说明。
3. 在求戴维南等效电路时,作短路实验,测I SC的条件是什么?在本实验中可否直接作负载短路实验?
实验内容:
一、实验线路
实验线路如图1-2-3、1-2-4所示。
A
C
B
D
E
12
I I
L
A
图1-2-3叠加原理实验电路图1-2-4戴维南定理实验电路二、实验设备
三、实验步骤
1、叠加原理实验
实验前,先将两路直流稳压电源接入电路,令E1=12V,E2=6V。
按图1-2-3接线,并将开关S1、S2投向短路一侧。
(开关S1和S2分别控制E1、E2两电源
的工作状况,当开关投向短侧时说明该电源不作用于电路。
)
1)接通E1=12V电源,S2投短路侧(E1单独作用),测量此时各支路电流,测量结果填入表1-2-1中。
2)接通E2=6V电源,S1投短路侧(E2单独作用),测量此时各支路电流,测量结果填入表1-2-1中。
3)接通E1=12V电源,E2=6V电源(E1和E2共同作用),测量此时各支路电流,测量结果填入表1-2-1中。
2、戴维南定理实验
按图1-2-4接线,将一路直流稳压电源接入电路,令U保持12V。
1)测网络的开路电压U OC 。
将R L断开,用电压表测有源二端网络开路电压U OC ,(A、B两点间电压),即得等效电压源的等效电动势E S。
记入表1-2-2中。
2)测网络的短路电流I SC 。
将R L断开,并将A、B两点间用一根短路导线相连,用电流表测有源二端网络短路电流I SC,(A-mA-B支路的电流),即得等效电流源的等效电流I S 。
记入表1-2-2中。
3)测有源二端网络入端电阻R i。
三种方法测量,结果记入表1-2-2中。
a) 先将电压源及负载R L从电路中断开,并将原电压端所接的两点用一根短路导线
相连。
用万用表测出A、B两点间的电阻R AB(R AB=R i)。
b) 测有源二端网络开路电压U OC和有源二端网络短路电流I SC ,算出入端电阻R i。
(R i= U OC / I SC)
c) 先断开R L ,测网络的开路电压U OC。
再将R L接上,用电压表测负载R L的两
端电压U AB,调节R L,使U AB=(1/2) U OC,则此时R i = R L。
(为什么?)4)A、B间接R L(任意值),测R L两端电压和流过R L上的电流,记入表1-2-3中。
四、表格与数据
表1-2-1
R L =
R L =
五、实验报告
1、完成数据表格中的计算,进行必要的误差分析。
2、根据实验数据验证线性电路的叠加性与齐次性,验证戴维南定理的正确性。
3、说明测有源二端网络开路电压及等效内阻的几种方法,并比较其优缺点,考虑是否有其它测量方法。
4、心得体会及其它。
注:1、如下图所示,实验时可能会出现的类似电路。
F12
图1-2-5 叠加原理实验电路
图1-2-6 戴维南定理实验电路。
