电阻色环读法练习题
- 格式:pptx
- 大小:148.48 KB
- 文档页数:2

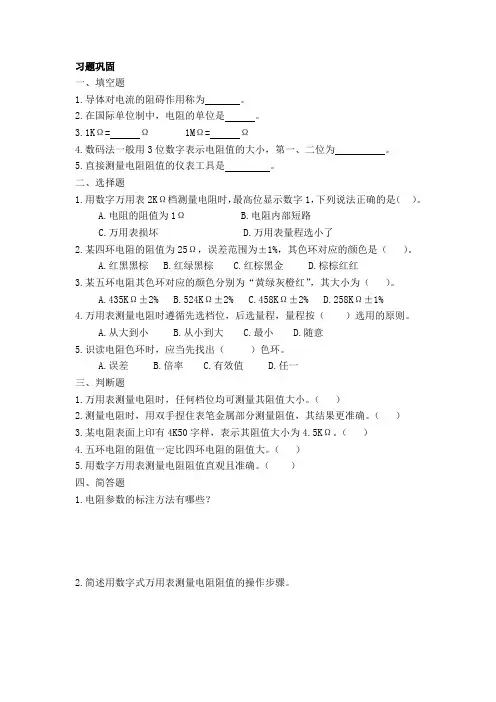

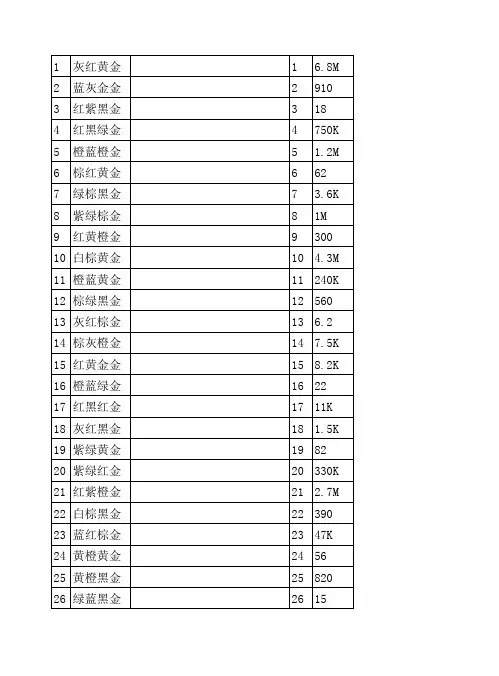

习题巩固一、填空题1.导体对电流的阻碍作用称为。
2.在国际单位制中,电阻的单位是。
3.1KΩ= Ω 1MΩ= Ω4.数码法一般用3位数字表示电阻值的大小,第一、二位为。
5.直接测量电阻阻值的仪表工具是。
二、选择题1.用数字万用表2KΩ档测量电阻时,最高位显示数字1,下列说法正确的是()。
A.电阻的阻值为1ΩB.电阻内部短路C.万用表损坏D.万用表量程选小了2.某四环电阻的阻值为25Ω,误差范围为±1%,其色环对应的颜色是()。
A.红黑黑棕B.红绿黑棕C.红棕黑金D.棕棕红红3.某五环电阻其色环对应的颜色分别为“黄绿灰橙红”,其大小为()。
A.435KΩ±2%B.524KΩ±2%C.458KΩ±2%D.258KΩ±1%4.万用表测量电阻时遵循先选档位,后选量程,量程按()选用的原则。
A.从大到小B.从小到大C.最小D.随意5.识读电阻色环时,应当先找出()色环。
A.误差B.倍率C.有效值D.任一三、判断题1.万用表测量电阻时,任何档位均可测量其阻值大小。
()2.测量电阻时,用双手捏住表笔金属部分测量阻值,其结果更准确。
()3.某电阻表面上印有4K50字样,表示其阻值大小为4.5KΩ。
()4.五环电阻的阻值一定比四环电阻的阻值大。
()5.用数字万用表测量电阻阻值直观且准确。
()四、简答题1.电阻参数的标注方法有哪些?2.简述用数字式万用表测量电阻阻值的操作步骤。

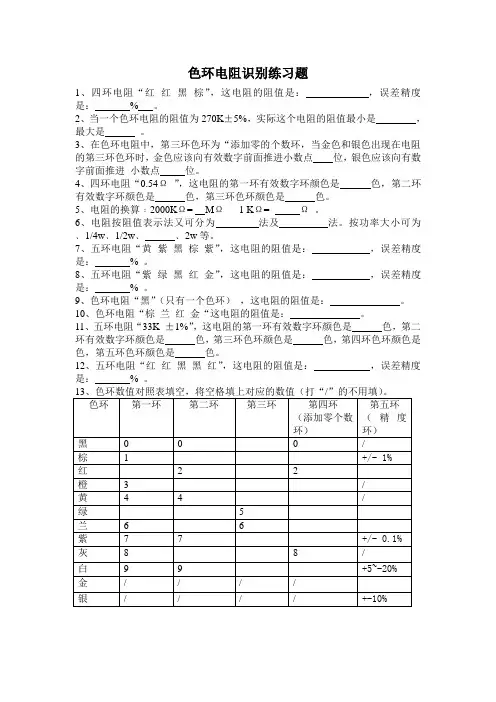

色环电阻识别练习题
1、四环电阻“红红黑棕”,这电阻的阻值是:,误差精度是:% 。
2、当一个色环电阻的阻值为270K±5%,实际这个电阻的阻值最小是,最大是。
3、在色环电阻中,第三环色环为“添加零的个数环,当金色和银色出现在电阻的第三环色环时,金色应该向有效数字前面推进小数点位,银色应该向有数字前面推进小数点位。
4、四环电阻“0.54Ω”,这电阻的第一环有效数字环颜色是色,第二环有效数字环颜色是色,第三环色环颜色是色。
5、电阻的换算﹕2000KΩ= MΩ 1 KΩ= Ω。
6、电阻按阻值表示法又可分为法及法。
按功率大小可为﹑1/4w﹑1/2w﹑﹑2w等。
7、五环电阻“黄紫黑棕紫”,这电阻的阻值是:,误差精度是:% 。
8、五环电阻“紫绿黑红金”,这电阻的阻值是:,误差精度是:% 。
9、色环电阻“黑”(只有一个色环),这电阻的阻值是:。
10、色环电阻“棕兰红金“这电阻的阻值是:。
11、五环电阻“33K ±1%”,这电阻的第一环有效数字环颜色是色,第二环有效数字环颜色是色,第三环色环颜色是色,第四环色环颜色是色,第五环色环颜色是色。
12、五环电阻“红红黑黑红”,这电阻的阻值是:,误差精度是:% 。

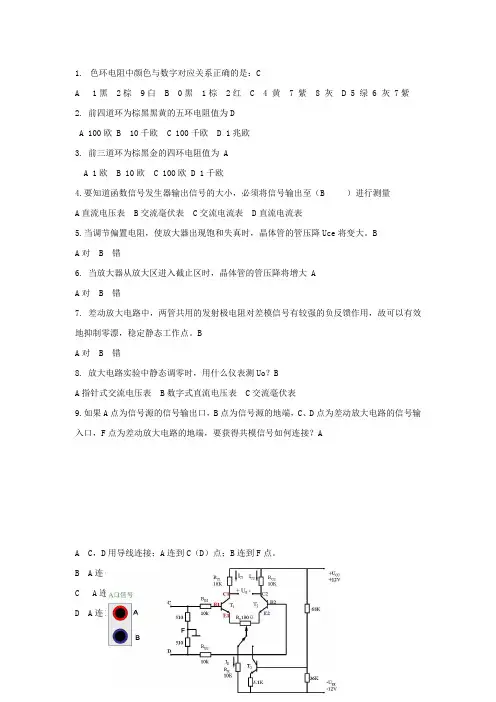

1.色环电阻中颜色与数字对应关系正确的是:CA 1黑 2棕 9白B 0黑 1棕 2红C 4 黄 7 紫 8 灰D 5 绿 6 灰 7紫2. 前四道环为棕黑黑黄的五环电阻值为DA 100欧B 10千欧C 100千欧D 1兆欧3. 前三道环为棕黑金的四环电阻值为 AA 1欧B 10欧C 100欧D 1千欧4.要知道函数信号发生器输出信号的大小,必须将信号输出至(B )进行测量A直流电压表 B交流毫伏表 C交流电流表 D直流电流表5.当调节偏置电阻,使放大器出现饱和失真时,晶体管的管压降Uce将变大。
BA对 B 错6. 当放大器从放大区进入截止区时,晶体管的管压降将增大 AA对 B 错7. 差动放大电路中,两管共用的发射极电阻对差模信号有较强的负反馈作用,故可以有效地抑制零漂,稳定静态工作点。
BA对 B 错8. 放大电路实验中静态调零时,用什么仪表测Uo?BA指针式交流电压表 B数字式直流电压表 C交流毫伏表9.如果A点为信号源的信号输出口,B点为信号源的地端,C、D点为差动放大电路的信号输入口,F点为差动放大电路的地端,要获得共模信号如何连接?AA C,D用导线连接;A连到C(D)点;B连到F点。
B A连C;B连DC A连C;B连FD A连F;B连D10如上题图 A点为信号源的信号输出口,B点为信号源的地端,C、D点为差动放大电路的信号输入口,F点为差动放大电路的地端,要获得差模模信号如何连接?BA C,D用导线连接;A连到C(D)点;B连到F点。
B A连C;B连DC A连C;B连FD A连F;B连D11、如图所示运放电路中输入一有效值为10mv的正弦信号,在示波器上观察到输出波形如图所示,则产生故障的原因是( A )A、R1断开B、R2断开C、运放内部输入端断开D、运放内部输入端短路12、在一单管共射放大电路中,当信号源电压为正弦波时,测得其输出波形如图所示,则( C )A、出现了截止失真,静态工作点Q应下移B、出现了饱和失真,静态工作点Q应下移C、出现了截止失真,静态工作点Q应上移D、出现了饱和失真,静态工作点Q应下移13、工作在放大区的晶体管三极管,如果当I B从12μA增大到22μA时,IC从1mA变为2mA,则此三极管的β值约为( A )A、100B、83C、91D、1014、TTL与非门在使用时若要求对信号源影响要小,抗外界干扰能力要强,则与非门多余的输入端应( C )A、悬空B、与有用端并联C、接高电平D、接地15、若JK触发器原来状态为1 态,在时钟脉冲CP作用下仍保持为1态,则J端和K端分别为( B )A、J端为0,K端为1B、J端为1,K端为任意C、J端为任意,K端为1D、J端为任意,K端为016、一个BCD七段解码器的输入为0100,则其有效输出为( B )A、a、c、f、gB、b、c、f、gC、b、c、e、fD、b、d、e、g17、为了将模拟电流转换成模拟电压,通常在集成DAC器件的输出端外加( B )A、触发器B、运算放大器C、译码器D、编码器18、能将输入信号转换为二进制代码的电路称为( C )A、译码器B、码制转换器C、编码器D、数据选择器19、欲使JK触发器的状态由0变为1,则必须( C )A、J=0B、K=0C、J=1D、K=120、为了减小零点漂移,多级直流放大器的第一级通常采用(C )(A)固定偏置放大电路(B)分压式偏置放大电路(C)差动放大电路(D)射极跟随器21、影响放大器工作点稳定的主要因素是( A )(A)温度的变化(B)输入信号的变化(B)输出信号的变化(D)耦合电容大小变化22、RS触发器具有的逻辑功能是( D )(A)置1功能(B)置0功能(C)保持不变(D)置0、置1保持功能23、单极型半导体器件是( C )。

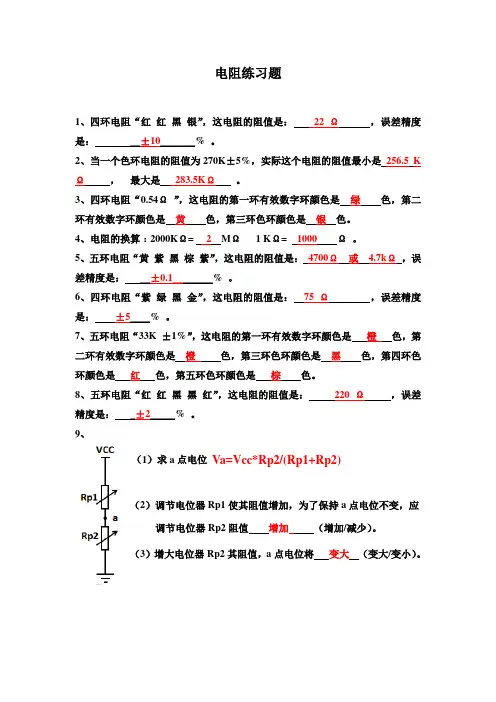

电阻练习题
1、四环电阻“红红黑银”,这电阻的阻值是:22 Ω,误差精度是:__±10_______% 。
2、当一个色环电阻的阻值为270K±5%,实际这个电阻的阻值最小是256.5K Ω,最大是283.5KΩ。
3、四环电阻“0.54Ω”,这电阻的第一环有效数字环颜色是绿色,第二环有效数字环颜色是黄色,第三环色环颜色是银色。
4、电阻的换算﹕2000KΩ= 2MΩ 1 KΩ= 1000Ω。
5、五环电阻“黄紫黑棕紫”,这电阻的阻值是:4700Ω或 4.7kΩ,误差精度是:__±0.1________% 。
6、四环电阻“紫绿黑金”,这电阻的阻值是:75 Ω,误差精度是:±5____% 。
7、五环电阻“33K ±1%”,这电阻的第一环有效数字环颜色是橙色,第二环有效数字环颜色是橙色,第三环色环颜色是黑色,第四环色环颜色是红色,第五环色环颜色是棕色。
8、五环电阻“红红黑黑红”,这电阻的阻值是:220 Ω,误差精度是:_±2_____% 。
9、
(1)求a点电位Va=Vcc*Rp2/(Rp1+Rp2)
(2)调节电位器Rp1使其阻值增加,为了保持a点电位不变,应调节电位器Rp2阻值增加(增加/减少)。
(3)增大电位器Rp2其阻值,a点电位将变大(变大/变小)。

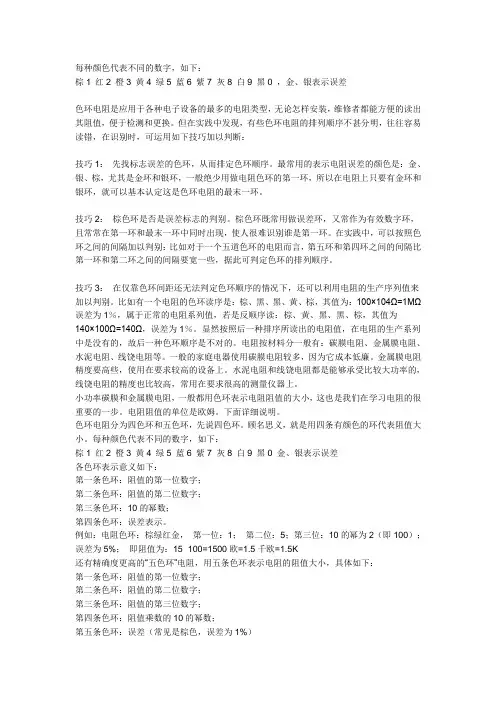

每种颜色代表不同的数字,如下:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。
但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断:技巧1:先找标志误差的色环,从而排定色环顺序。
最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
技巧2:棕色环是否是误差标志的判别。
棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。
在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。
技巧3:在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×104Ω=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω,误差为1%。
显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。
电阻按材料分一般有:碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。
一般的家庭电器使用碳膜电阻较多,因为它成本低廉。
金属膜电阻精度要高些,使用在要求较高的设备上。
水泥电阻和线饶电阻都是能够承受比较大功率的,线饶电阻的精度也比较高,常用在要求很高的测量仪器上。
小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,这也是我们在学习电阻的很重要的一步。
电阻阻值的单位是欧姆。
下面详细说明。
色环电阻分为四色环和五色环,先说四色环。
顾名思义,就是用四条有颜色的环代表阻值大小。

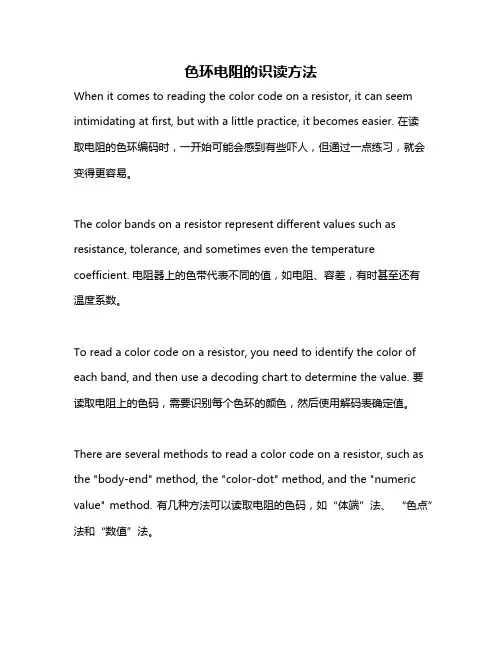

色环电阻的识读方法When it comes to reading the color code on a resistor, it can seem intimidating at first, but with a little practice, it becomes easier. 在读取电阻的色环编码时,一开始可能会感到有些吓人,但通过一点练习,就会变得更容易。
The color bands on a resistor represent different values such as resistance, tolerance, and sometimes even the temperature coefficient. 电阻器上的色带代表不同的值,如电阻、容差,有时甚至还有温度系数。
To read a color code on a resistor, you need to identify the color of each band, and then use a decoding chart to determine the value. 要读取电阻上的色码,需要识别每个色环的颜色,然后使用解码表确定值。
There are several methods to read a color code on a resistor, such as the "body-end" method, the "color-dot" method, and the "numeric value" method. 有几种方法可以读取电阻的色码,如“体端”法、“色点”法和“数值”法。
The first method, the "body-end" method, involves holding the resistor so that the bands are readable from left to right. 第一种方法是“体端”法,它涉及将电阻器保持在左至右可读取色环带。

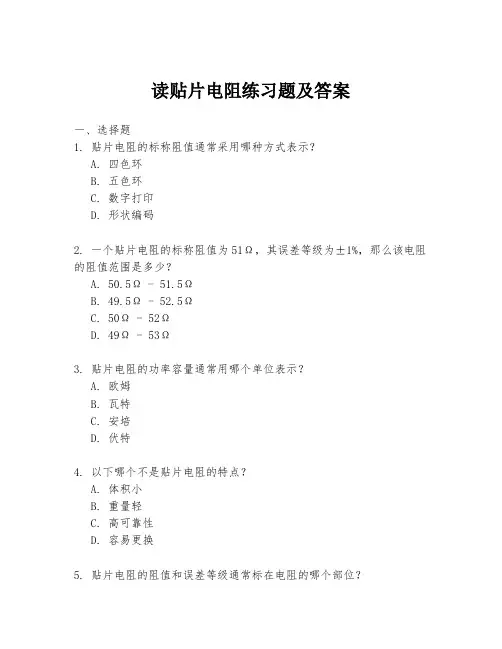

读贴片电阻练习题及答案一、选择题1. 贴片电阻的标称阻值通常采用哪种方式表示?A. 四色环B. 五色环C. 数字打印D. 形状编码2. 一个贴片电阻的标称阻值为51Ω,其误差等级为±1%,那么该电阻的阻值范围是多少?A. 50.5Ω - 51.5ΩB. 49.5Ω - 52.5ΩC. 50Ω - 52ΩD. 49Ω - 53Ω3. 贴片电阻的功率容量通常用哪个单位表示?A. 欧姆B. 瓦特C. 安培D. 伏特4. 以下哪个不是贴片电阻的特点?A. 体积小B. 重量轻C. 高可靠性D. 容易更换5. 贴片电阻的阻值和误差等级通常标在电阻的哪个部位?A. 电阻的侧面B. 电阻的正面C. 电阻的背面D. 电阻的顶部二、填空题6. 贴片电阻的标称阻值51Ω,其表示的阻值为_________。
7. 贴片电阻的误差等级±1%,表示电阻的阻值可能在标称值的_________范围内波动。
8. 贴片电阻的功率容量通常不高于_________瓦特。
9. 贴片电阻的体积小、重量轻,这使得它们在_________领域中得到广泛应用。
10. 贴片电阻的阻值和误差等级通常标在电阻的_________。
三、简答题11. 简述贴片电阻与插件电阻的主要区别。
12. 描述贴片电阻在电路设计中的优势。
13. 解释为什么在电路设计中需要考虑电阻的功率容量。
14. 举例说明如何根据电阻的颜色编码读取其标称阻值和误差等级。
四、计算题15. 假设你有一个贴片电阻,其标称阻值为330Ω,误差等级为±5%,计算其阻值范围。
五、实践题16. 给出一个贴片电阻的颜色编码示例,并解释如何读取其标称阻值和误差等级。
答案:1. C2. A3. B4. D5. B6. 51Ω7. ±1%8. 1/89. 电子设备10. 正面11. 贴片电阻体积更小,重量更轻,安装更快捷,通常用于表面贴装技术(SMT),而插件电阻体积较大,安装需要穿孔。

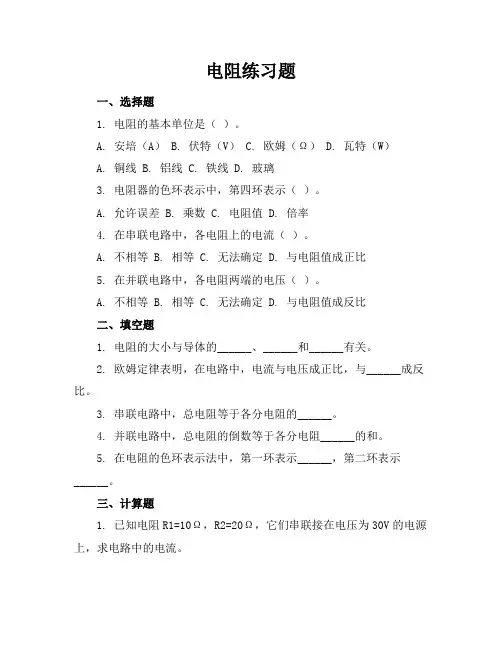

电阻练习题一、选择题1. 电阻的基本单位是()。
A. 安培(A)B. 伏特(V)C. 欧姆(Ω)D. 瓦特(W)A. 铜线B. 铝线C. 铁线D. 玻璃3. 电阻器的色环表示中,第四环表示()。
A. 允许误差B. 乘数C. 电阻值D. 倍率4. 在串联电路中,各电阻上的电流()。
A. 不相等B. 相等C. 无法确定D. 与电阻值成正比5. 在并联电路中,各电阻两端的电压()。
A. 不相等B. 相等C. 无法确定D. 与电阻值成反比二、填空题1. 电阻的大小与导体的______、______和______有关。
2. 欧姆定律表明,在电路中,电流与电压成正比,与______成反比。
3. 串联电路中,总电阻等于各分电阻的______。
4. 并联电路中,总电阻的倒数等于各分电阻______的和。
5. 在电阻的色环表示法中,第一环表示______,第二环表示______。
三、计算题1. 已知电阻R1=10Ω,R2=20Ω,它们串联接在电压为30V的电源上,求电路中的电流。
2. 两个电阻R1=30Ω和R2=60Ω并联接在电压为12V的电源上,求通过每个电阻的电流。
3. 一个电阻R=50Ω,接在电压为10V的电源上,求通过电阻的电流和电阻消耗的功率。
4. 三个电阻R1=5Ω、R2=10Ω和R3=15Ω串联接在电压为120V 的电源上,求每个电阻两端的电压。
5. 两个电阻R1=8Ω和R2=12Ω并联接在电压为24V的电源上,求电路的总电阻和总电流。
四、判断题1. 电阻的大小与导体的长度成正比。
()2. 电阻器的色环表示法中,第一环表示乘数。
()3. 在串联电路中,电阻越大,电流越小。
()4. 在并联电路中,电阻越大,通过的电流越小。
()5. 电阻的功率等于电压与电流的乘积。
()五、简答题1. 请简述电阻的定义及其在电路中的作用。
2. 解释欧姆定律,并说明其适用条件。
3. 什么是串联电路和并联电路?它们各自的特点是什么?4. 如何计算串联电路和并联电路中的总电阻?5. 电阻器上的色环有什么作用?如何通过色环读取电阻的阻值和允许误差?六、作图题两个电阻R1和R2串联,接在一个电压源上。

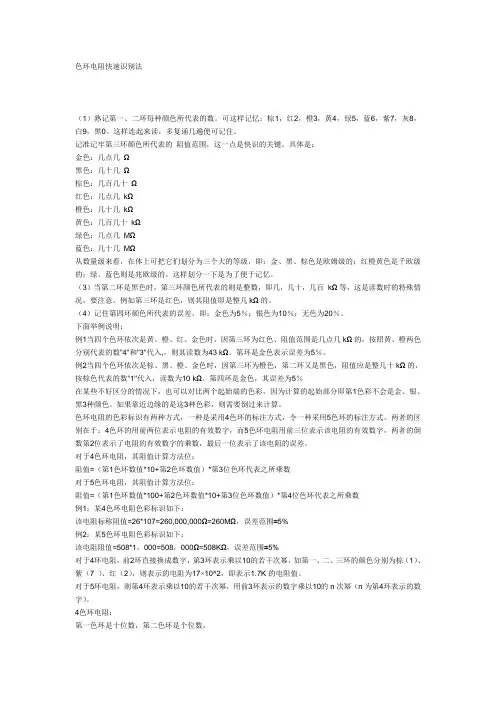

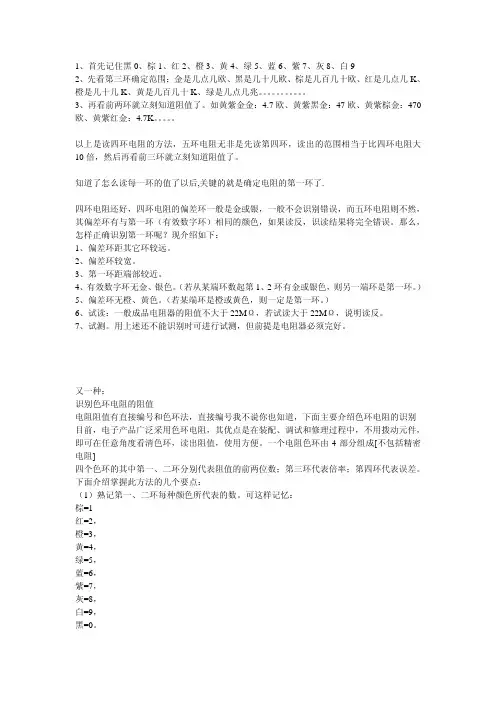

色环电阻快速识别法(1)熟记第一、二环每种颜色所代表的数。
可这样记忆:棕1,红2,橙3,黄4,绿5,蓝6,紫7,灰8,白9,黑0。
这样连起来读,多复诵几遍便可记住。
记准记牢第三环颜色所代表的阻值范围,这一点是快识的关键。
具体是:金色:几点几Ω黑色:几十几Ω棕色:几百几十Ω红色:几点几kΩ橙色:几十几kΩ黄色:几百几十kΩ绿色:几点几MΩ蓝色:几十几MΩ从数量级来看,在体上可把它们划分为三个大的等级,即:金、黑、棕色是欧姆级的;红橙黄色是千欧级的;绿、蓝色则是兆欧级的。
这样划分一下是为了便于记忆。
(3)当第二环是黑色时,第三环颜色所代表的则是整数,即几,几十,几百kΩ等,这是读数时的特殊情况,要注意。
例如第三环是红色,则其阻值即是整几kΩ的。
(4)记住第四环颜色所代表的误差,即:金色为5%;银色为10%;无色为20%。
下面举例说明:例1当四个色环依次是黄、橙、红、金色时,因第三环为红色、阻值范围是几点几kΩ的,按照黄、橙两色分别代表的数"4"和"3"代入,,则其读数为43 kΩ。
第环是金色表示误差为5%。
例2当四个色环依次是棕、黑、橙、金色时,因第三环为橙色,第二环又是黑色,阻值应是整几十kΩ的,按棕色代表的数"1"代入,读数为10 kΩ。
第四环是金色,其误差为5%在某些不好区分的情况下,也可以对比两个起始端的色彩,因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。
如果靠近边缘的是这3种色彩,则需要倒过来计算。
色环电阻的色彩标识有两种方式,一种是采用4色环的标注方式,令一种采用5色环的标注方式。
两者的区别在于:4色环的用前两位表示电阻的有效数字,而5色环电阻用前三位表示该电阻的有效数字,两者的倒数第2位表示了电阻的有效数字的乘数,最后一位表示了该电阻的误差。
对于4色环电阻,其阻值计算方法位:阻值=(第1色环数值*10+第2色环数值)*第3位色环代表之所乘数对于5色环电阻,其阻值计算方法位:阻值=(第1色环数值*100+第2色环数值*10+第3位色环数值)*第4位色环代表之所乘数例1:某4色环电阻色彩标识如下:该电阻标称阻值=26*107=260,000,000Ω=260MΩ,误差范围±5%例2:某5色环电阻色彩标识如下:该电阻阻值=508*1,000=508,000Ω=508KΩ,误差范围±5%对于4环电阻,前2环直接换成数字,第3环表示乘以10的若干次幂,如第一、二、三环的颜色分别为棕(1)、紫(7 )、红(2),则表示的电阻为17×10^2,即表示1.7K的电阻值。
电阻色环读法
一口诀电阻的识别,是一个电气技术人员的基本功之一。
(数字)色环口诀
棕一红二橙为三,四黄五绿六是蓝;七紫八灰九雪白,黑色是零须牢记;数量级色环
金色欧姆黑几十,棕为几百红是K;
几十K级橙色当,几百K级是黄环;
登上兆欧涂绿彩,二环出黑是整数。
金-1 、银-2
误差数表示(%:棕+-1 、红+-2、绿+-0.5 、蓝+-0.2 、
紫+-0.1 、金+-5、银+-10 、无色+-20 。
二、读法:色环电阻的色彩标识有两种方式,一种是采用 4 色环的标注方式,
令一种采用5 色环的标注方式。
四环标色法用于普通电阻,第一色环是十位数,第二色环是个位数,第三色环是应乘位数,第
四色环是误差率。
五环标色法用于精密电阻,第一色环是百位数,第二色环是十位数,第三色
1%的金环是个位数,第四色环是应乘位数,第五色环是误差率。
五色环的电阻通常是误差为属膜电
阻。
例:棕、灰、红、金。
标称电阻值为1800 欧姆,允许误差为+ - 百分之5。
例:棕、紫、绿、银、棕。
标称电阻值为1.75 欧姆,允许误差为+ - 百分之1。
色环电阻读法
色环电阻的读法是将色环放在正确的位置上,然后按照色环上的
字母和数字的顺序读取电阻值。
通常,色环电阻的上半部分代表电阻阻值范围,下半部分代表电
阻固定的容差值。
下面是一些可能有用的信息:
- 如果阻值范围在红色环内,则电阻值为小于等于0.1欧姆。
- 如果阻值范围在红色环外,则电阻值为大于0.1欧姆。
- 如果容差值在黄色环内,则电阻值为小于等于0.1毫欧姆,如
果容差值在黄色环外,则电阻值为大于0.1毫欧姆。
- 如果容差值在红色环内,则电阻值为小于等于0.1欧姆,如果
容差值在红色环外,则电阻值为大于0.1欧姆。
色环电阻的读法应该遵循上述原则,并将色环放在正确的位置上。
五色环电阻读法
五色环电阻读法:
五色环电阻是指用五个色环来表示电阻阻值的电阻,它的阻值大小可以通过色环的颜色来表示。
具体读法如下:
1.
首先确定色环的颜色顺序:从电阻的一端开始,将电阻上的五个色环按照顺序排列,确定第一环、第二环、第三环、第四环和第五环。
2.
确定色环的单位:五色环电阻的单位是欧姆(Ω),所以第一个色环是表示电阻的基数,第二个色环是表示倍率,第三个色环是表示误差,第四个色环是表示小数点位置,第五个色环是表示保险系数。
3.
读出电阻的阻值:根据色环的颜色和顺序,按照以下口诀读出色环电阻的阻值:第一、第二环为基数,第三环为倍数,第四环为误差,第五环为保险系数。
例如,一只五色环电阻的颜色顺序为“棕红橙黄绿”,则其读法为“12 345”,即电阻的基数为12,倍率为3,误差为4%,保险系数为5%。
根据口诀可以得出该电阻的阻值为“123 x 10^4”,即1230000欧姆。
需要注意的是,不同误差的电阻,色环的颜色是不同的。
例如,金色误差为±5%,银色误差为±10%,而棕色误差为±1%,黑色误差为±20 %。
因此,在读电阻阻值时,需要注意色环的颜色和顺序,才能准确地读出电阻的阻值。
