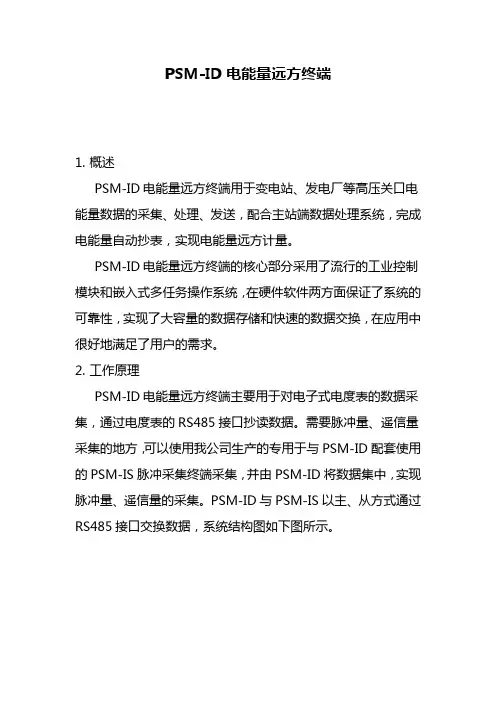

PSM-ID电能量远方终端1.概述PSM-ID电能量远方终端用于变电站、发电厂等高压关口电能量数据的采集、处理、发送，配合主站端数据处理系统，完成电能量自动抄表，实现电能量远方计量。

PSM-ID电能量远方终端的核心部分采用了流行的工业控制模块和嵌入式多任务操作系统，在硬件软件两方面保证了系统的可靠性，实现了大容量的数据存储和快速的数据交换，在应用中很好地满足了用户的需求。

2.工作原理PSM-ID电能量远方终端主要用于对电子式电度表的数据采集，通过电度表的RS485接口抄读数据。

需要脉冲量、遥信量采集的地方，可以使用我公司生产的专用于与PSM-ID配套使用的PSM-IS脉冲采集终端采集，并由PSM-ID将数据集中，实现脉冲量、遥信量的采集。

PSM-ID与PSM-IS以主、从方式通过RS485接口交换数据，系统结构图如下图所示。

3.装置构成PSM-ID电能量远方终端采用PC/104模块为核心硬件，PSM-ID电能量远方终端可以根据需要对以太网接口、RS485/RS232/RS422接口的个数进行配置，各串口同时并相互独立工作。

终端具有LCD液晶显示、六键操作键盘。

终端供电电源为双电源冗余配置，其原理框图如下图所示。

1）硬件核心硬件：采用Intel 486DX4 32位CPU为核心处理器，高硬件配置使系统具有非常强大的处理能力。

采用PC/104总线结构设计，增强了系统的可靠性及扩展能力。

配备了电子硬盘，由于没有机械式硬盘的转动部分，使系统更可靠，加上先进的flash 技术，更使电子盘的使用寿命长达10年。

内部时钟RTC，使电能量远方终端能准确的记录SOE，并能实现带时标存储电度量数据。

电源：为了保证电能量远方终端的可靠运行，真正做到双电源的无扰动切换，我们对电源采用了双冗余设计，既可以每一路电源单独运行，也可以双路电源共同运行，每一路电源直流、交流均可。

电能量远方终端的运行环境存在着大量电磁干扰，其中有很大成份来自于电源线路，为了消除干扰，首先，我们采用隔离技术，使弱电系统和强电系统完全隔离，这样能去除大部分低频干扰；其次，对于高频干扰，我们在每一路电源中使用高性能的EMI滤波器，使干扰信号在电源入口处便被滤除，良好的结构设计大大增强了装置的电磁兼容性能。

中国南方电网有限责任公司厂站电能量采集终端技术规范资料

中国南方电网有限责任公司厂站电能量采集终端技术规范资料
目 录
前 言
按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成《计量自动化终端系列标准》。
本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。
在守候状态（非通信状态）下壁挂式终端功率消耗应不大于20VA，有功功率消耗不大于10W。
4.3.4
终端供电电源中断后，应有数据和时钟保持措施，存储数据保存至少十年，时钟至少正常运行五年。
4.4
4.4.1
机架式终端要求采用工业标准机箱；
壁挂式采端外形尺寸不大于300*210*100mm。
4.4.2
终端的机箱外壳应有足够的强度，外物撞击造成的变形应不影响其正常工作。壁挂式采集终端外壳的防护性能应符合GB/T 4208-2008规定的IP51级要求，即防尘和防滴水。
GB/T 2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温

三相三四线智能电能表使用说明指导书

三相三四线智能电能表使用说明指导书

三相三四线智能电能表使用说明指导书1 综合介绍1.1 概述DSZ331/DTZ341三相三线/三相四线智能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

拟制：扶小飞2011-06-24 图号：OKRW2.702.635SS审核：拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：L C D 显示器Ia+Ia-Ib+Ib-Ic+Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+ 微控制器Ua Ub Uo Uc Uo 电压分压电路Uo uauo uo uoubuc 通信接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aU bU U U c n图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数项目 技术要求参比电压 3×220V/380V ，3×57.7V /100V , 3×100V电压测量范围 三相80%Un ~120%Un电流测量范围 1％Ib~6Ib互感器接入式：0.3(1.2)A,1(2)A,1.5(6)A, 5(6)A直通式：5(20)A,10(40)A,拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：15(60)A,20(80)A具体电流规格参见面板标识准确度等级 有功0.2S 、0.5S 级、1级 ; 无功2级工作温度 -25℃～60℃极限工作温度-40℃～70℃相对湿度 ≤95%（无凝露）频率范围 (50±2.5)Hz启动电流 互感器接入式表：1‰In(0.2s 级)，1‰In(0.5s 级)，2‰In(1级)直通表：4‰Ib(1级)功耗 ＜1.5W ，6VAMTBF ≥1×105 h设计寿命 10年拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：1.3.2 日历时钟 （DS3231SN 温补时钟） 时钟误差 ≤0.5 s/d （0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm ）时钟频率 1Hz电池寿命 10年电池连续工作时间≥5年1.3.3 光耦脉冲输出脉冲输出常数 出厂设置以仪表面板标识为准。

HL-3104电能量远方终端壁挂式说明书

HL-3104电能量远方终端壁挂式说明书

H L-3104电能量远方终端壁挂式说明书-CAL-FENGHAI.-(YICAI)-Company One1HL-3104（壁挂式）电能量远方终端使用说明书杭州华立电力系统工程有限公司二OO九年十月HL－3104（壁挂式）使用手册1、一般信息感谢使用浙江华立科技股份有限公司的HL－3104电能量远方终端产品。

开箱后请检查产品、配件是否齐全、完好，若有疑问请与产品供应商联系。

查看HL－3104产品型号标识是否与机箱上的接口通讯标识匹配（标识粘贴在机箱上）。

型号和接口通讯的不匹配可能预示着错误存在。

所安装的地点环境条件必须满足“技术参数”中的要求。

参数设置（编程）可以通过HL－3104附带维护软件对产品进行参数设置，并将参数下传到HL－3104中（详细设定参见HL－3104维护软件使用手册），或者在终端上通过终端的按键和液晶进行设置。

建议在正式安装之前请预先设置好HL－3104电能量远方终端的参数。

电气安装注意为防止损坏设备甚至触电，机箱必需先接地，然后才能进行其它接线。

必须正确接入交流或者直流电源。

注：请按定义接线，错误的接线会使机箱带电。

接口不同类型的接口方式有不同的物理电气特性，安装前请确认接口是否匹配。

否则有可能造成接口损坏（HL－3104侧或连接侧）。

网络端口HL－3104提供2路以太网接口，端口形式为RJ－45连接器。

34567 IR+NC NC IR－NCGNDRXD3、操作装置面板由液晶显示器和键盘构成，键盘包括方向键←、↑、→、↓、确认、取消共6键。

方向键移动光标，同时↑和↓在光标落至修改项目值上时，起到加和减的作用，确认键进入下一级菜单或保存输入,取消键取消操作或返回上一级菜单。

主菜单所有菜单都遵循这一原则：方向键←、↑、→、↓用来切换焦点，↑、↓改变菜单项目数值。

当进入菜单后光标焦点在某一菜单项上，按确认键进入相应下级菜单，按取消回到上级菜单直到返回开机初始化界面。

各功能菜单下面将一一介绍。

中国南方电网有限责任公司厂站电能量采集终端技术规范

中国南方电网有限责任公司厂站电能量采集终端技术规范
交、直流电源应具有输入过压、过流保护，直流反极性输入保护等措施。
4.3.2
（1）交流电源电压输入范围为85～285V，频率为50Hz，频率容差为±3%；
（2）直流电源电压输入范围为100～375V，直流电源电压纹波不大于5%。
4.3.3
在守候状态（非通信状态）下的机架式终端视在功率消耗应不大于30VA，有功功率消耗不大于15W
1
本标准适用于中国南方电网有限责任公司厂站电能量采集终端（以下简称“厂站终端”）的招标、验收等工作，包括技术指标、功能要求、机械性能、电气性能、适应环境、抗干扰及可靠性等方面的技术要求以及验收等要求。
凡本标准中未述及，但在有关国家、电力行业或IEC等标准中做了规定的条文，应按相应标准执行。
2
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。
4.4.4
金属的外壳和端子盖板以及终端正常工作中可能被接触的金属部分，应连接到独立的保护接地端子上。接地端子应有清楚的接地符号。接地端子的直径应不小于5mm。
4.5
4.5.1
终端各电气回路对地和各电气回路之间的绝缘电阻要求如表2所示：
表2绝缘电阻
额定绝缘电压
V
绝缘电阻
MΩ
测试电压
V
正常条件
湿热条件
U≤60
表3试验电压单位：V
额定绝缘电压
试验电压有效值
额定绝缘电压
试验电压有效值
U≤60
1000
125＜U≤250
4000

发电厂电量采集器说明书

发电厂电量采集器说明书

电量采集器HT2000 使用说明书西安汇通测控技术有限责任公司一、采集器说明书（变电站电能量采集装置）HT-2000 eRTU是西安汇通测控技术有限责任公司设计的一款电能量远方终端。

该电能量远方终端基于现代电能量计量计费系统的理念设计，用于采集、存储和转送发电厂与变电站关口表采集和生成的计量计费信息。

终端的功能和技术指标完全满足电能量计费系统在电力系统商业化运营方面的要求。

本说明书包括概述、硬件描述、操作说明、超级终端操作说明等四部分，主要对HT-2000 eRTU所采用的技术、主要特点、实现原理、功能和性能指标、软件和硬件的操作使用方法等进行了详细的说明。

本说明书主要供生产技术人员和用户技术人员在调试和安装、维护和检修时使用。

本说明书由黄国兵编写，赵丽敏审校。

由于我们的水平有限，说明书中出现差错在所难免，请读者批评指正。

本说明书的版权归西安汇通测控技术有限责任公司所有。

本公司遵循技术进步的原则，如果本说明书的内容有改动，恕不另行通知。

西安汇通测控技术有限责任公司2009年11月19日第一章概述1.0 引言HT-2000 eRTU电能量远方终端是一种用于采集、存储和转送发电厂与变电站关口表采集和生成的计量计费信息的装置。

装置通过与全电子式的智能电度表通信，收集电度表采集和生成的计量计费信息；也可以根据需求在现有信息的基础上生成计量计费系统所需要的信息。

本终端支持通过拨号、专线、网络等媒介与计量计费主系统通信，上报所采集和生成的的计量计费信息。

此外，也可以充当其它电力自动化系统的智能电气设备（IED），以便这些系统可以共享本装置所采集的计量信息。

终端上设计有10-12个RS-232/485串行接口，可以接入128块电度表，并能同时与多种不同的智能电度表通信。

终端上设计有大容量的非易失性存储器，可以长时间地保存历史信息（如：负荷曲线、告警信息等）。

本部分主要就装置的主要特点、系统组成、功能、技术指标和技术条件、安装指南等作了简要的介绍。

配电自动化远方控制终端(FTU)安装使用说明书浙江华仪电力

配电自动化远方控制终端(FTU)安装使用说明书浙江华仪电力

®
ZHEJIANG HUAYI ELECTRIC POWER AUTOMATION CO.，LTD
配电自动化远方控制终端(FTU)安装使用说明书
6
图 1 箱体尺寸：600（高）×410（宽）×260（深）（mm） 内部单元包括：1、核心单元 2、智能型电源模块 3、蓄电池组 4、DTU 5、温度控制器 6、 电源指示灯 7、空气开关 8、中间继电器 9、接线端子 10、航空插头进线 11、机箱安装支 架 12、操作面板 13、机箱暗锁
配电自动化远方控制终端(FTU) 安装使用说明书
浙江华仪电力自动化有限公司
ZHEJIANG HUAYI ELECTRIC POWER AUTOMATION CO.，LTD
配电自动化Leabharlann 方控制终端(FTU)安装使用说明书
2
关于本手册 本手册旨在向用户提供关于配电自动化远方控制终端(FTU)的基本信息，着重说明人机界
11 路交流量 变换隔离电
滤波放滤 波大路及 双侧频电
FLASH 存储器
各级 电源 监视
8
电池 时钟电路
高速 SRAM
总线
DSP (数字信号处理器)
机身温度
10 路 DI、10 路 DO 电路
光电 隔离
SPI 铁电 RAM
电
Rs485、光纤、以
气
太 网 和 IRIG-B
隔
电路
离
人机界面（液晶显示 器、LED、操作按键、 RS232 调试口）
®
ZHEJIANG HUAYI ELECTRIC POWER AUTOMATION CO.，LTD
配电自动化远方控制终端(FTU)安装使用说明书
9
制前 8 个标配开出继电器的电源。此举降低了继电器误动作的可能性。 FTU 的通信电路兼容了常用的电气标准。包括 RS232、RS485 以及 IRIG-B 的 TTL。光纤、

HL-3104电能量远方终端壁挂式说明书

HL-3104电能量远方终端壁挂式说明书

HL-3104 （壁挂式）电能量远方终端使用说明书杭州华立电力系统工程有限公司二OO九年十月必须正确接入交流或者直流电源注：请按定义接线，错误的接线会使机箱带电不同类型的接口方式有不同的物理电气特性，安装 前请确认接口是否匹配。

否则有可能造成接口损坏（HL — 3104侧或连接侧）。

网络端口HL — 3104提供2路以太网接口，端口形式为 RJ — 45连接器编号1 2 3 4 5 6 7 8 名称IT+IT —IR+NCNCIR —NCNC串口HL — 3104提供总计6路RS485口，1路RS232采用凤凰端子连接。

维护口接口AHL- 3104的面板上有用于连接参数设置及远程诊断的维护口。

维护口端口定义下表所示：/ GND注：该定义为面对PS2插座系统遵循的主要标准和规范IEC 61000 —4-2/3/4 —1995 电磁兼容DL/T 743 - 2001 电能量远方终端2/3电工电子产品基本环境试验规程DL/T 719- 2000远动设备及系统第5部分：传输规约第102篇: 电力系统电能累计量传输配套标准（IDT IEC60870 - 5- 102:1996）IEC1107- 1996 （直接本地）DL/T645 - 1997多功能电能表通信规约DL/T645 - 2007多功能电能表通信规约2、通讯接口主站通讯接口配置数量： 1 - 3个（根据参数设置）电平定义:2、RS- 232在一条RS-232线上只能直接连接一块电表RS- 232电平定义：2个RJ- 45型连接器 IEEE说明如无特别说明，在终端中所有串口编号从0开始，如COM 表示第 一个串口，COM 表示第8个串口，网口编号从0开始，如ETH0表示 第一个以太网口， ETH1表示第二个以太网口。

缺省密码:HL - 3104参数设置缺省密码：000000网络口配置数量: 物理接口: 参考标准:3、操作装置面板由液晶显示器和键盘构成，键盘包括方向键・、f、7、J、确认、取消共6键。

汉启IDG-310智能馈线终端产品说明书

汉启IDG-310智能馈线终端产品说明书

IDG-310智能馈线终端产品说明书Ver1.00南京汉启能源技术有限公司2016年6月重要提示感谢您使用汉启公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于IDG-310智能馈线终端。

2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4)请使用合格的测试仪器和设备对装置进行试验和检测。

5)装置如出现异常或需维修，请及时与我公司联系。

电话：************传真：邮箱：*************************地址：南京市浦滨路88号紫金创业（浦口）社区C座712室版本： 1.0编写：邢晓恒审核：孔林惠子批准：衣晓波目录第一章总体说明 (1)1.1遵循标准 (1)1.2命名规则 (1)1.3主要特点 (2)1.4性能参数 (2)1.5技术参数 (3)第二章基本功能 (5)2.1遥信 (5)2.2遥测 (5)2.3遥控 (6)2.4故障检测 (6)2.5通信 (6)2.6数据存储 (7)第三章扩展功能 (9)3.1继电保护 (9)3.1.1短路警告 (9)3.1.2线路接地告警图 (9)3.1.3三段过流保护 (9)3.1.4零序过流保护 (10)3.2重合闸 (10)3.3通信管理 (11)3.4相位同步 (11)3.5安全性与可靠性 (11)第四章结构与安装 (14)4.1结构说明 (14)4.2面板与按钮 (15)4.3端子说明 (17)4.4安装说明 (20)第五章使用与维护 (23)5.1调试 (23)5.2维护 (23)第一章总体说明1.1遵循标准●DL/T814-2002配电自动化系统功能规范●DL/T721-2000配电网自动化系统远方终端●《配电系统自动化规划设计导则》●IEC870-5-101远动设备及系统第5部分传输规约第101篇基本远动任务配套标准●IEC870-5-104远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问●GB4208-93外壳防护等级●GB/T2423.1-2001电工电子产品基本环境试验规程试验A：低温实验方法●GB/T2423.2-2001电工电子产品基本环境试验规程试验B：高温实验方法●GB/T17626.4—1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验●GB/T17626.5—1999电磁兼容试验和测量技术浪涌（冲击）抗扰度试验●GB/T17626.11-1999电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验●GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验1.2命名规则IDG-310IDG为Intelligent distribution Grid的首字母缩写，代表产品特性与应用场景。

HL电能量远方终端壁挂式说明书

HL电能量远方终端壁挂式说明书

H L电能量远方终端壁挂式说明书公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-使用说明书 杭州华立电力系统工程有限公司二OO 九年十月HL-3104（壁挂式）电能量远方终端HL－3104（壁挂式）使用手册1、一般信息感谢使用浙江华立科技股份有限公司的HL－3104电能量远方终端产品。

开箱后请检查产品、配件是否齐全、完好，若有疑问请与产品供应商联系。

查看HL－3104产品型号标识是否与机箱上的接口通讯标识匹配（标识粘贴在机箱上）。

型号和接口通讯的不匹配可能预示着错误存在。

所安装的地点环境条件必须满足“技术参数”中的要求。

1.1参数设置（编程）可以通过HL－3104附带维护软件对产品进行参数设置，并将参数下传到HL－3104中（详细设定参见HL－3104维护软件使用手册），或者在终端上通过终端的按键和液晶进行设置。

建议在正式安装之前请预先设置好HL－3104电能量远方终端的参数。

1.2电气安装注意为防止损坏设备甚至触电，机箱必需先接地，然后才能进行其它接线。

必须正确接入交流或者直流电源。

注：请按定义接线，错误的接线会使机箱带电。

1.3接口不同类型的接口方式有不同的物理电气特性，安装前请确认接口是否匹配。

否则有可能造成接口损坏（HL－3104侧或连接侧）。

网络端口HL－3104提供2路以太网接口，端口形式为RJ－45连接器。

编号12345678名称IT+IT－IR+NC NC IR－NC NC串口HL－3104提供总计6路RS485口，1路RS232，采用凤凰端子连接。

维护口HL－3104的面板上有用于连接参数设置及远程诊断的维护口。

维护口端口定义下表所示：注：该定义为面对PS2插座GND RXDTXD。

电量采集终端用户手册20131222

电量采集终端用户手册20131222
7.按EMC和ESD国际标准设计系统硬件，使装置具有很高的可靠性。
8.可记录并报告以下事件：开机时间和复位类型，关机时间，各模块工作情况，电源情况等；并可远方、当地查看；记录的信息掉电不丢失。
9.良好的人机界面具有当地、远方维护功能。
10.印制线路板全部贴面焊接和免清洗波峰焊接，焊接单位执行ISO9001质量保证体系。
超大容量NOR Flash，保证信息安全可靠。
模块化结构，各模块可带电拔插，维护方便。
软件可远程升级，系统可远程维护。
内置高精度日历时钟。
选用的元器件和接插件为世界知名品牌，如Intel公司生产的高可靠Flash和E2PROM，DALLAS公司生产的NVRAM日历时钟，MAXIM公司生产的光电隔离RS－485和RS－232接口芯片，进口优质钽电容、独石电容，HARTING、EPT等进口接插件。
3
3.1
RS-485串行接口输入：
每块串行驱动接口板提供3路光隔RS-485总线接口。
RS485接口数量可任意设置和组合。
同一个RS485接口可支持不同的表计规约，且ERTU可支持多至180个表计。
可监视PT失压情况，对PT失压进行报警并记录时间。
表计规约：浙江规约、浩宁达、横通、威胜、部颁DLT/645、IEC1107、兰吉尔DLMS、ABB ALPHA、ISKRA、ION、EDMI（红相）、ACTARIS DLMS、EIG、ANSI(ELSTER)等。
9.具有密码设定和权限管理功能，可防止非授权人员操作。
2
1.ERTU-2000C型为19”工业机箱，结构新颖，美观大方。
2.采用进口欧式接插件（镀金，双簧），进口大电流端子排，各种进口标准接插件，保证长期稳定、可靠运行，能用于较恶劣环境。

SRE-BE100电 能量远方终端用户手册

SRE-BE100电 能量远方终端用户手册

2
SRE- BE100 电 能 量 采 集 终 端 用 户 手 册
１．３ 型号的组成及其代表意义
S RE－B E 100
产品序列号 应 用 领 域（ 电 能 量 采 集） 壁 挂 式 企 业 标 志
１．１ 产品特点 .................................................................................................................................................2 １．２ 用途及适用范围 ....................................................................................................................................2 １．３ 型号的组成及其代表意义 ..................................................................................................................3 １．４ 工作条件 .................................................................................................................................................3 １．５ 关联设备 .................................................................................................................................................3 ２ 系统结构及工作原理....................................................................................................................................4 ２．１ 系统结构 .................................................................................................................................................4 ２．２ 工作原理 .................................................................................................................................................4 ３ 技术特性 ..........................................................................................................................................................6 ３．１ 系统特性 .................................................................................................................................................6 ３．２ 主要功能 .................................................................................................................................................7 ３．３ 主要技术指标 ........................................................................................................................................8 ４ 尺寸、安装、接线.......................................................................................................................................10 ４．１ 外形及安装...........................................................................................................................................10 ４．２ 接线 ........................................................................................................................................................12 ５ 终端配置 ........................................................................................................................................................13 ６ 操作和使用 ....................................................................................................................................................14 ６．１ 使用前的准备和检查 .........................................................................................................................14 ６．２ 使用 ........................................................................................................................................................14 ７ 简单故障及其处理.......................................................................................................................................15 附录 BE100 电能量远方采集终端液晶键盘操作说明 .......................................................................16

HL3104电能量采集终端使用说明书

HL3104电能量采集终端使用说明书

HL3104电能量采集终端使用说明书浙江华立科技股份有限公司一、概述HL3104电能量采集终端(以下简称采集终端)是专门针对变电站用户电能量采集所设计的，它通过RS485总线采集电子式多功能电能表的数据，经过预处理、存储，以约定的形式传送到主站系统,是HL3100变电站电能计量计费信息管理自动化系统的重要组成部分。

二、参照标准DL/T743-2001 电能量远方终端GB/T17626-1998 电磁兼容试验与测量技术IEC 60870-5-102-1996 远动设备及系统第5部分第102篇电力系统传输累计量（电能量）配套标准DL/T645-1997 多功能电能表通讯规约三、功能１. 数据采集功能采集终端自动通过RS485口按相应的规约与电子式多功能电能表通讯，采集电子式多功能电能表的数据，同时按照设定存储间隔进行存储。

由于本采集终端使用了高度智能化的设计思想，将大量复杂的设置工作交给终端自动完成，因此极大地简化了设置工作的复杂性，实际使用时只需给采集终端设置所接电子式多功能电能表的表号（即RS485通讯地址），采集终端会自动探测每个通讯端口所接的电子式多功能电能表，生成相应的参数。

２.设置功能通过通讯口设置采集终端工作所需参数。

３.系统校时功能采集终端内配置有高精度实时时钟，参比条件下，走时精度误差可小于0.5秒/天，停电后维持走时50000小时。

采集终端可接受远方主站对时。

４.异常记录功能记录电网发生的失压、断相等异常事件。

５. 通讯功能（1）通讯接口0（对应端子：RJ11座）：上行（连接主站）通讯接口之一（电话连接），通讯方式为内置56k MODEM,实现与主站的通讯。

通讯规约为IEC 60870-5-102规约。

（2）通讯接口1(对应端子：485A1，485B1)：下行（连接电子式多功能电能表）接口，RS485方式，通讯波特率1200bps～9600bps；支持DL/T-645通讯规约、浙江电能表通讯规约、威胜电能表通讯规约、及ABB、EMAIL等多种表计通讯规约。

HL3104电能量采集终端使用说明书

HL3104电能量采集终端使用说明书

HL3104电能量采集终端使用说明书浙江华立科技股份有限公司一、概述HL3104电能量采集终端(以下简称采集终端)是专门针对变电站用户电能量采集所设计的，它通过RS485总线采集电子式多功能电能表的数据，经过预处理、存储，以约定的形式传送到主站系统,是HL3100变电站电能计量计费信息管理自动化系统的重要组成部分。

二、参照标准DL/T743-2001 电能量远方终端GB/T17626-1998 电磁兼容试验与测量技术IEC 60870-5-102-1996 远动设备及系统第5部分第102篇电力系统传输累计量（电能量）配套标准DL/T645-1997 多功能电能表通讯规约三、功能１. 数据采集功能采集终端自动通过RS485口按相应的规约与电子式多功能电能表通讯，采集电子式多功能电能表的数据，同时按照设定存储间隔进行存储。

由于本采集终端使用了高度智能化的设计思想，将大量复杂的设置工作交给终端自动完成，因此极大地简化了设置工作的复杂性，实际使用时只需给采集终端设置所接电子式多功能电能表的表号（即RS485通讯地址），采集终端会自动探测每个通讯端口所接的电子式多功能电能表，生成相应的参数。

２.设置功能通过通讯口设置采集终端工作所需参数。

３.系统校时功能采集终端内配置有高精度实时时钟，参比条件下，走时精度误差可小于0.5秒/天，停电后维持走时50000小时。

采集终端可接受远方主站对时。

４.异常记录功能记录电网发生的失压、断相等异常事件。

５. 通讯功能（1）通讯接口0（对应端子：RJ11座）：上行（连接主站）通讯接口之一（电话连接），通讯方式为内置56k MODEM,实现与主站的通讯。

通讯规约为IEC 60870-5-102规约。

（2）通讯接口1(对应端子：485A1，485B1)：下行（连接电子式多功能电能表）接口，RS485方式，通讯波特率1200bps～9600bps；支持DL/T-645通讯规约、浙江电能表通讯规约、威胜电能表通讯规约、及ABB、EMAIL等多种表计通讯规约。

点能量远方终端YD-3101说明书

点能量远方终端YD-3101说明书

YD-3101电能量远方终端(预付费)使用说明书郑州伊海电气设备有限公司Zhengzhou Yihai Electrical Equipment Co,Ltd公司简介郑州伊海电气设备有限公司坐落于河南省省会郑州，这里地处中原，京广、陇海两大铁路在此交汇，公司东临（北）京珠（海）、北临连（云港）霍（尔果斯）两条高速路，交通十分便利。

郑州是著名的历史文化名城，被誉为中国第八大古都，有着悠久而又厚重的中原文化。

郑州伊海电气设备有限公司是一家高科技独立法人企业。

主要从事电力系统自动化产品的研发、生产和销售。

公司具有灵活的现代管理机制，雄厚的技术力量，拥有一支具有突出经营理念的管理团队和一批专业化、高素质的各类专业技术人才，公司70%以上的员工具备大学本科以上学历，专业技术人员占据公司60%以上，这些人员大都多年从事电力系统产品的研制开发，有着丰富的理论及实践经验。

郑州伊海电气设备有限公司的发展目标是凭借广泛吸纳高技术人才和经营人才，瞄准国际、国内电力系统这一市场，为用户提供一流的产品和服务。

公司力求做到：不断改进和完善自我，使内部机制永远处于激活状态，为员工永久持续提供优异的发展空间，让员工真正感受到公司的存在为自己提供了一个施展才华的空间与机会，自己的加入和努力使公司充满了活力和希望，通过公司与员工的共同努力，使公司保持高速、持续、稳定的增长，竭诚为客户创造价值，为员工创造价值，努力回报社会。

企业精神：创新、实干、服务；企业理念：诚信立足，创新致远。

>公司主导产品有：> DS3-6系列10KV高压无功补偿成套装置；> DSX4系列10KV线路高压无功补偿成套装置；> MCR型高压无功补偿成套装置；> YD3000系列电能量自动化管理系统；> YHCB-2000系列远程抄表自动化系统；> YHWT-2000系列高压无线测温系统；>FD-2000无线远程防盗报警系统（灌溉专用）；> FD-2100型变压器无线防盗报警系统；郑州伊海电气设备有限公司郑重承诺：用户的需求是我们不懈努力的目标。

远方电能量计量系统

远方电能量计量系统

远方电能量计量系统
1 电能量远方终端标准技术参数表
投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表8投标人技术偏差表。

表1-1电能量计量采集终端标准技术参数表
注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

表1-2电能表标准技术参数表
表1-3电压并列/电压切换装置标准技术参数表
表1-4保护柜标准技术参数表
注：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

HL-3104（壁挂式）电能量远方终端使用说明书杭州华立电力系统工程有限公司二OO九年十月目录1、一般信息 (2)1.1参数设置（编程） (2)1.2电气安装 (2)1.3接口 (2)1.4系统遵循的主要标准和规范 (3)2、通讯接口 (3)2.1主站通讯接口 (3)2.2表计通讯接口 (4)2.4网络口 (5)2.5说明 (5)2.6缺省密码： (5)3、操作 (6)主菜单 (6)参数设置 (7)系统查询 (14)参数查询 (14)数据查询 (18)运行状态 (24)板件状态 (24)通讯状态 (24)系统帮助 (25)4、附图 (26)4.1HL－3104接线示意图 (26)4.2HL－3104安装尺寸 (26)5、运输及储存 (27)7、服务承诺 (27)HL－3104（壁挂式）使用手册1、一般信息感谢使用浙江华立科技股份有限公司的HL－3104电能量远方终端产品。

开箱后请检查产品、配件是否齐全、完好，若有疑问请与产品供应商联系。

查看HL－3104产品型号标识是否与机箱上的接口通讯标识匹配（标识粘贴在机箱上）。

型号和接口通讯的不匹配可能预示着错误存在。

所安装的地点环境条件必须满足“技术参数”中的要求。

1.1参数设置（编程）可以通过HL－3104附带维护软件对产品进行参数设置，并将参数下传到HL－3104中（详细设定参见HL－3104维护软件使用手册），或者在终端上通过终端的按键和液晶进行设置。

建议在正式安装之前请预先设置好HL－3104电能量远方终端的参数。

1.2电气安装注意为防止损坏设备甚至触电，机箱必需先接地，然后才能进行其它接线。

必须正确接入交流或者直流电源。

注：请按定义接线，错误的接线会使机箱带电。

1.3接口不同类型的接口方式有不同的物理电气特性，安装前请确认接口是否匹配。

否则有可能造成接口损坏（HL－3104侧或连接侧）。

网络端口HL－3104提供2路以太网接口，端口形式为RJ－45连接器。

编号 1 2 3 4 5 6 7 8 名称IT+IT －IR+NCNCIR －NCNC串口HL －3104提供总计6路RS485口，1路RS232，采用凤凰端子连接。

维护口HL －3104的面板上有用于连接参数设置及远程诊断的维护口。

维护口端口定义下表所示：注：该定义为面对PS2插座1.4系统遵循的主要标准和规范IEC 61000－4－2/3/4－1995电磁兼容 DL/T 743－2001 电能量远方终端GB2423.1/2/3 电工电子产品基本环境试验规程DL/T 719－2000 远动设备及系统 第5部分：传输规约 第102篇：电力系统电能累计量传输配套标准（IDT IEC60870－5－102：1996） IEC1107－1996（直接本地）DL/T645－1997 多功能电能表通信规约 DL/T645－2007 多功能电能表通信规约2、通讯接口2.1主站通讯接口配置数量： 1－3个（根据参数设置）GNDRXDTXD传输规约：IEC870－5－102、DL719－2001或者用户提供规约接口类型：内置Modem/GPRS/CDMA/专线/载波RS－232（直连或外置Modem）/RS－485以太网接口串口波特率：300～19200 bit/s传输距离：视其接口类型而定，符合接口标准传输方式：异步传输2.2表计通讯接口配置数量：1－6个（根据参数设定）传输规约：DLT645/威胜规约/IEC1107/DLMS/alpha等物理接口： 5.04mm凤凰端子接口类型（依照规约和表计可选以下类型接口）：1、RS－485(2线)电表可以按线型连接，建议在一条RS－485线上最多接16块电表。

电平定义：传输模式平衡差分设备数16单位负荷驱动器输出/接收器输入电压－7V～＋12V驱动器输出信号电平加载±1.5V；未加载±6V；驱动器输出电流最大值（高阻）±0.1mA驱动器最小负载60Ω接收器输入灵敏度±0.2V接收器输入电阻≥1200Ω逻辑“1”A－B≥200mV逻辑“0”A－B≤200mV2、RS－232在一条RS－232线上只能直接连接一块电表。

R S－232电平定义：输出输入正极性电平＋3…＋15V负极性电平－15…－3V数据线TXD，RXD逻辑“0”=空格逻辑“1”=MARK 控制线DTR，DSR，RTS逻辑“1”=ON逻辑“0”=OFF2.4网络口配置数量：2个物理接口：RJ－45型连接器参考标准：IEEE 802.32.5 说明如无特别说明，在终端中所有串口编号从0开始，如COM0表示第一个串口，COM7表示第8个串口，网口编号从0开始，如ETH0表示第一个以太网口，ETH1表示第二个以太网口。

2.6缺省密码：HL－3104 参数设置缺省密码：0000003、操作装置面板由液晶显示器和键盘构成，键盘包括方向键←、↑、→、↓、确认、取消共6键。

方向键移动光标，同时↑和↓在光标落至修改项目值上时，起到加和减的作用，确认键进入下一级菜单或保存输入,取消键取消操作或返回上一级菜单。

主菜单所有菜单都遵循这一原则：方向键←、↑、→、↓用来切换焦点，↑、↓改变菜单项目数值。

当进入菜单后光标焦点在某一菜单项上，按确认键进入相应下级菜单，按取消回到上级菜单直到返回开机初始化界面。

各功能菜单下面将一一介绍。

装置上电初始化完毕后显示含华立科技标志的初始画面：按确认键后进入主菜单：主菜单系统查询系统设置运行状态系统帮助在主菜单下，可选择系统查询、参数设置和运行状态从而进入下一级菜单。

参数设置密码验证确认维护口令请输入维护口令000000参数设置需要拥有维护权限，在进入参数设置需输入密码。

密码正确方可进入下级菜单参数设置的主菜单，如下图：参数设置系统参数监视参数串口方案存储周期电表参数系统时间网络参数系统密码存储项目控制参数设置系统参数表计数目8串口数目 6网口数目 2脉冲数目0监视端口 2控制端口 6串口方案 2系统参数中串口数目、表计数目、网口数目表示当前装置中有效的串口、网口和电表数目。

超过该数目的串口和电能表设置将被忽略不计。

串口方案用于配置串口运行期的参数，监视端口用于上行端口的配置，控制端口用于下行端口的配置。

按确认键保存当前设置。

设置串口方案设置串口方案方案编号0校验位偶数据位8停止位 1波特率1200通信方式异步串口方案参数主要设置串口的链路属性以及通讯规约，光标焦点在方案编号上时，通过↑、↓键来选择设置不同串口的参数设置。

按确认键保存当前设置。

方案编号用于以后端口设置时使用。

设置表计参数当前表号0线路名称220001表计地址000000000001表计口令00000000使用端口COM1串口方案0生产厂家华立下页备注：“下页”表示表计参数设置需要多页内容的设置，每页设置完成后需要按确认键保存本页设置完成后，将光标移至“下页”，按“确认”进入设置表计参数表计规约DLT645电量小数 2功率小数 4电压小数 2电流小数 2有效标志√表计参数设置必须设置电表的表地址，以及对应的端口号、表计端口的串口参数（一般是先在串口方案中设置，在此时选择方案编号即可）、表计规约、特殊表计如ABBAlapha 等需设置表计访问口令，装置通过该端口号和电表通讯，设置时要确定此电表为有效表，如不是，需要设置有效标志成“×”,否则设置为“√”。

其余的是辅助设置，取决于用户的维护需要，电量、电压、电流、功率小数用于查询数据时给人直观的感觉。

按ENT键保存当前设置。

设置存储项目光标焦点在表号上时，通过↑、↓键来选择需要设置的电表。

如果某一项目选中，后面就会标记√，否则标记×。

如果没有详细设置的话，标记√表示最终选中该选项，如果有详细设置的则需进入下一级菜单进行详细设置。

如果没有详细设置的话，标记×表示最终不选该选项，如果有详细设置则表示这一大类都不选。

如将光标定位到电能量这一菜单项后，按确认键将进入详细设置。

如下图。

设置存储项目存储类别数目 2当前表号0分时电量√象限无功电能×电量最大需量×象限无功需量×瞬时量√总电量×采集类别数目表示所选类别中标记√的有效数目。

如标记√的有5项，而采集类别数目为3则前三项有效。

另如果采集类别数目和标记√的数目不一致的话，取最小集合。

如采集类别数目为5，而标记√的项目数为3，则以数目3为有效。

按确认键保存当前设置。

设置存储项目存储数目20当前表号0正向有功总√正向有功尖√正向有功峰√正向有功平√正向有功谷√下页按“下页”进入第二页设置设置存储项目反向有功总√反向有功尖√反向有功峰√反向有功平√反向有功谷√正向无功总√正向无功尖√下页按“确认”保存按“下页”进入第三页设置设置存储项目正向无功峰√正向无功平√正向无功谷√反向无功总√反向无功尖√反向无功峰√反向无功平√反向无功谷√采集数目表示所选类别中标记√的有效数目。

如标记√的有5项，而采集数目为3则前三项有效。

另如果采集数目和标记√的数目不一致的话，取最小集合。

如采集数目为5，而标记√的项目数为3，则以数目3为有效。

按确认键保存当前设置。

设置网络参数设置网络参数端口编号0使用网口ETH1网络地址192.168000. 121子网掩码 255.255255.0网关 192.168000.000监听端口 10001通过改变端口ID用于对多个网口进行参数设置，需要设置采用的实际物理网口，网络地址IP地址），子网掩码,网关及监听用的端口。

设置存储周期设置存储周期存储项目有效周期总电量√ 5分时电量√ 15象限无功× 60最大需量× 60瞬时量× 60负荷曲线× 60存储周期为系统存储电表相关量的周期。

周期为1分钟－24小时可设置。

有效为“√”表示存储此量，为“×”表示不存储。

按确认键保存当前设置。

设置系统时间设置系统时间为系统运行的时间标准，可以手动设置系统时钟芯片的时间也可以响应主站对时。

按确认键保存当前设置。

设置终端时钟00年03月04日09时01分00秒设置系统密码系统密码分为设置密码和确认密码，两个密码两次输入相同时按确认键保存新的密码。

设置维护周期设置密码000000确认密码 000000设置监视参数设置监视参数当前端口0使用端口COM7串口方案0通信规约DLT719终端地址 0001超级口令 0000一级口令 0000二级口令 0000允许对时√端口编号用于系统参数－>监视端口初始化时读取，建立上行通道。

0为第一个监视通道；使用端口表示此监视通道使用的物理端口，串口方案表示如果监视通道使用串口时使用的串口参数；通信规约表示此监视通道使用的端口规约；端口地址表示此监视通道对上行的地址，口令用于特殊需要时访问权限的设置。
