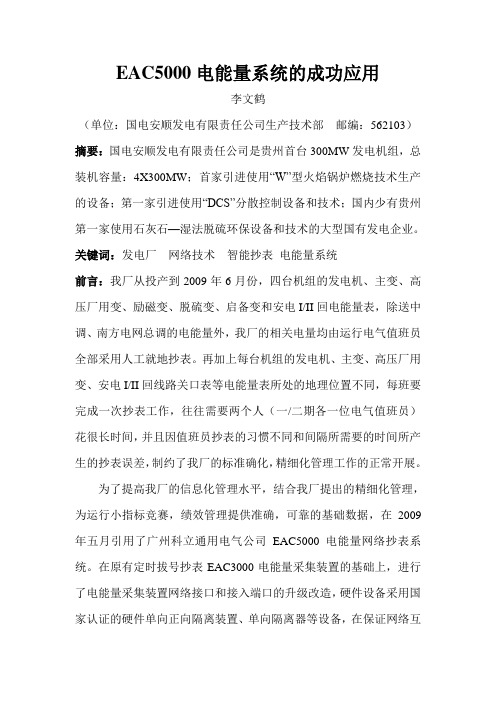

EAC5000电能量系统的成功应用李文鹤（单位：国电安顺发电有限责任公司生产技术部邮编：562103）摘要：国电安顺发电有限责任公司是贵州首台300MW发电机组，总装机容量：4X300MW；首家引进使用“W”型火焰锅炉燃烧技术生产的设备；第一家引进使用“DCS”分散控制设备和技术；国内少有贵州第一家使用石灰石—湿法脱硫环保设备和技术的大型国有发电企业。
关键词：发电厂网络技术智能抄表电能量系统前言：我厂从投产到2009年6月份，四台机组的发电机、主变、高压厂用变、励磁变、脱硫变、启备变和安电I/II回电能量表，除送中调、南方电网总调的电能量外，我厂的相关电量均由运行电气值班员全部采用人工就地抄表。
再加上每台机组的发电机、主变、高压厂用变、安电I/II回线路关口表等电能量表所处的地理位置不同，每班要完成一次抄表工作，往往需要两个人（一/二期各一位电气值班员）花很长时间，并且因值班员抄表的习惯不同和间隔所需要的时间所产生的抄表误差，制约了我厂的标准确化，精细化管理工作的正常开展。
为了提高我厂的信息化管理水平，结合我厂提出的精细化管理，为运行小指标竞赛，绩效管理提供准确，可靠的基础数据，在2009年五月引用了广州科立通用电气公司EAC5000电能量网络抄表系统。
在原有定时拔号抄表EAC3000电能量采集装置的基础上，进行了电能量采集装置网络接口和接入端口的升级改造，硬件设备采用国家认证的硬件单向正向隔离装置、单向隔离器等设备，在保证网络互联符合国家电监会二次安防要求。
总体思路：是将原来的EAC3000电能量采集装置升级为网络功能和响应速率快的EAC5000电能量采集装置。
通过EAC5000电能量装置的RS-485通信接口与硬件单向隔离器相连，再经过光纤通道至电能量采集服务器（服务器名称；DLCJ）、HRwall-85M-II电力专用正向隔离装置的IN口汇集交换机（TP_LINK）。
电能量WEB服务器通过HRwall-85M-II电力专用正向隔离装置的OUT口获取数据，存于WEB 服务器的SQL2000数据库中，WEB电能量服务器（服务器名称：DLFB）、国电安顺发电有限公司局域网、HRwall-85M-II电力专用正向隔离装置的OUT口通过一台交换机（TP_LINK）汇集,采用局域网内网IP地址。
广东电网公司文件广电营〔2008〕29号关于公布省网关口0.2S级电能表及电能量计量采集终端选型结果的通知省电力调度中心、省电力科学研究院、省电力设计院、直属各供电局：为加强关口电能装置的质量管理，统一技术标准，规范省网结算关口电能表及其电能量计量采集终端的选用，确保关口计量及远程抄表结算电量准确可靠，省公司组织省电力科学研究院、省电力调度中心及部分供电局的技术专家并邀请粤电集团、深能源、国华、大唐、华润等发电公司的专家代表，于2008年1月23日对省网关口0.2S级电能表及电能量计量采集终端进行了选型，现将选型结果公布如下：一、省网关口0.2S级电能表选型入围名单及型号1．瑞士Landis & Gyr 公司（兰吉尔）：型号ZMQ202C.6；2．斯洛文尼亚ISKRA公司（伊斯卡）：型号WQMT；3．美国ELSTER公司（埃尔斯特）：型号A1800；4．法国ACTARIS公司（爱拓利）：型号SL7000。
二、电能量计量采集终端选型入围名单及型号1．烟台东方威思顿电气有限公司：壁挂式型号CLL064-1C、机架式型号DF6201；2．广州南方电力集团科技发展有限公司：壁挂式型号EAC5000C、机架式型号EAC5000D；3．积成电子股份有限公司：壁挂式型号iES-E50、机架式型号iES-E50G；4．兰吉尔表计（珠海）有限公司：壁挂式型号FFCplus_C、机架式型号FFCplus_U。
以上选型结果适用于广东电网电量结算关口，包括统调电厂电量结算关口及与省外电网电量结算关口。
各有关单位应在以上范围内选用关口电能表及电能量计量采集终端。
特此通知。
二○○八年三月二十五日主题词：装置 选型 结果 通知抄送：省粤电集团公司，中国广东核电集团公司，深圳市能源集团有限公司，广州发展实业控股集团股份有限公司，大唐国际潮州发电有限公司，国华粤电台山发电有限公司，华润电力控股有限公司。
广东电网公司办公室 2008年3月25日印发。
大用户用电信息采集终端检测装置使用说明书三晖电气股份目录1、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 1.1、说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 1.2、系统组成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 31.3、产品特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 32、参考规程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 63、技术指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.1输出电压⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.2输出电流⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.3相位及对称度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.4输出频率⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.5功率稳定度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74、结构组成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯85、计算机软件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯96、服务保证⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 6.1 注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 6.2服务保证⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 6.3联系方式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯101 概述1.1说明大用户用电信息采集终端检测装置（简称：检测装置）是三晖电气股份研制的技术领先的用电信息采集终端检测装置，它是根据国家电网公司企业标准《Q/GDW129-2005电力负荷管理系统通用技术条件》、《Q/GDW130-2005电力负荷管理系统数据传输规约》、《Q/GDW37～3 380 电力用户用电信息采集系统》《DL/T698-2010 电能信息采集与管理系统》等技术规研制开发的测试装置，可广泛应用于对采集终端的性能测试、评估，是电力部门对终端验收的有利保障。
目录1 概述 (1)2 工作原理及结构 (1)2.1工作原理 (1)2.2外壳结构 (2)3 功能介绍 (4)3.1数据采集 (4)3.2数据管理和存储 (4)3.3参数设置和查询 (8)3.4控制方式 (9)3.5主要技术参数 (13)4 安装使用 (17)4.1接线说明 (17)4.2安装方法 (17)1 概述GK200专变采集终端采用高性能32位的ARM 微处理器、实时操作系统，具有功能强大、处理速度快、运行稳定可靠等优点。
广泛应用于大用电户，对用电量进行采集计算，控制和管理。
该终端设备设计制造符合了《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》和国家电力、电子、通讯的相关标准。
具有电度量采集、远程抄表、电量计算、功率计算、需量计算、历史数据查询、远程或本地定值设置、功控、电控，购电控、遥测、遥信、负荷越限报警、通讯等功能，可以通过GPRS 网络等方式进行远程数据传输。
2 工作原理及结构2.1 工作原理GK200型专变采集终端能够通过设定或定时采集并存储电能表的各项数据，并能通过无线模块（GPRS ）或以太网与主站交换数据。
具有32M 超大数据存储空间，并能保证停电后数据可保存10年不丢失。
终端采用大屏幕液晶显示，还具有远红外、RS485等通讯接口。
将专变用户作为主要控制管理对象，实现电力用户的综合供用电监测、控制和管理。
ARM 处理模块电能表RS485门接点、遥信遥控CT PT电能量采集芯片SPI电源模块数据存储数据存储时钟数据总线I 2C 总线显示、按键维护红外GPRS主站USART图1 工作原理图2.2外壳结构图2 正面结构尺寸图图3 外形结构尺寸图图4 GPRS/CDMA通信模块图图5 扩展模块图3功能介绍3.1数据采集终端应实时采集位置状态和其它状态信息，发生变位时应记入内存并在最近一次主站查询时向其发送该变位信号或主动上报。
通过RS-485 通信接口终端能按设定的终端定时采集时间间隔采集、存储电能表数据，采集数据包括：有/无功电能示值、有/无功最大需量及发生时间、功率、电压、电流、电能表参数、电能表状态等信息，并在主站召测时发送给主站。
编号：版本：V1.3D100电能量采集终端用户手册尊敬的用户：衷心感谢您选择四川科锐得电力信息自动化技术有限责任公司的产品。
我们一直致力于电力产品的创新，以信息技术为电力行业及社会创造价值，努力以先进的技术、可靠的产品、一流的服务，更高、更快、更优地满足客户对信息应用产品的需求。
本使用说明书主要向您介绍我公司生产的D100电能量采集终端的安装、接线与调试等内容。
在应用中如果您有任何问题和要求，或需要相关的技术支持，可以通过下面的方式与我们联系，我们将及时给予回应。
地址：成都市府城大道399号9栋2单元20楼邮编：610041电话：68128054传真：68128055目录1 简介 (1)1.1产品介绍 (1)1.2技术特点 (1)1.3主要技术参数 (2)1.4外观图视 (3)2 配置说明 (4)2.1标准配置 (4)2.2可选配置 (4)3 主要功能 (5)3.1主站通讯功能 (5)3.2抄表功能 (5)3.3采集周期、采集数据类型可配置 (5)3.4用户管理功能 (5)3.5校时功能 (5)3.6通讯监视功能 (5)3.7电表调试功能 (5)3.8数据查询功能 (5)3.9数据管理功能 (5)3.10事件记录查询功能 (5)4 用户操作 (6)4.1初始化 (6)4.2用户登录 (6)4.3配置菜单 (7)4.3.1 串口配置 (8)4.3.2 IP配置 (10)4.3.3 网络远传配置 (11)4.3.4 系统配置 (12)4.3.5 电表配置 (13)4.3.6 MODEM配置 (17)4.3.7 断点重置 (19)4.3.9 费率配置 (21)4.3.10 数据库管理 (22)4.4用户管理 (23)4.5串口监视 (24)4.6网络监视 (25)4.7电表测试 (25)4.8数据查询 (30)4.8.1 当前窗口数据查询 (30)4.8.2 窗口曲线数据查询 (30)4.8.3 尖峰平谷数据查询 (30)4.8.4 分时数据查询 (33)4.8.5 日数据查询 (34)4.8.6 月数据查询 (35)4.8.7 ABC曲线数据查询 (36)4.8.8 ABC日数据查询 (37)4.8.9 ABC月数据查询 (38)4.8.10 最大需量数据查询 (39)4.8.11 断点查询 (40)4.8.12 事件查询 (41)4.9装置校时 (43)4.10数据管理 (45)4.11系统资源信息显示 (46)4.12退出菜单 (47)5 插件介绍 (47)5.1装置校时CPU插件 (43)5.2POWER插件 (45)5.3LAN插件 (46)5.4COM插件 (47)5.5COM X插件 (43)5.6MUX插件 (45)6 安装接线 (49)6.1安装终端 (43)6.2终端接线 (45)6.2.2 抄表RS485接线 (30)6.2.3 以太网接线 (30)6.2.4 电话拨号MODEM (49)6.2.5 后台监控通信口 (49)6.2.6 时钟接口 (49)6.2.7 调试维护接口 (49)6.3配置调试 (49)6.3.1 抄表口配置 (49)6.3.2 电表配置 (50)6.3.3 电表测试 (52)6.3.4 以太网配置 (53)6.3.5 网络远传配置 (57)6.3.6 MODEM远传配置 (58)6.3.7 串口远传配置 (59)6.3.8 系统配置 (59)6.3.9 远传配置调试 (60)1 简介1.1 产品介绍D100电能量采集终端是四川科锐得电力信息自动化技术有限责任公司为适应电力管理现代化要求，特别是电能计量自动化趋势，采用先进技术和理念，而专门设计制造的终端产品。
电能量采集终端调试与维护讲义电能量采集终端调试与维护讲义本讲义分为两部分，第一部分为已装终端的调试与维护，第二部分为新装终端前的调试及注意事项。
需要交代采集终端在系统成功抄表的两极通道:上行通道为主站与采集终端的通讯。
它的通讯方式是通过GPRS 来实现的。
设置主要参数为：主站IP、主站APN。
下行通道为采集终端与电能表的通讯。
它是通过RS485数据传输来实现的。
设置主要参数为：讯规约、波特率、电能表地址。
一、已装终端的调试与维护（一）离线终端的解决方法首先检查现场是否停电，在不停电的情况下重新启动采集终端。
如果终端还不能上线，请检查以下项目并整改：1.查看天线采集终端必须加装位置天线，天线接头必须拧紧（天线有两种除浩宁达终端为插入式天线外，其余终端天线均为螺旋式天线），将天线置于表箱外，使其越高越好,保证天线周围无金属掩盖物并和高压线路保持安全距离。
2.查看主站IP地址与APN主站IP地址是采集系统主站服务器的地址编码。
APN是接入点名称，用来标识GPRS的业务种类。
是否正确设置主站IP地址和APN，直接影响终端是否与主站建立正确的通讯，所以查看主站IP地址和APN的设置,是判断是否上线的一项重要条件。
甘肃电力应用的正确主站IP地址为主用：172.18.0.50,备用：0.0.0.0.0,网关：0.0.0.0.0,代理：0.0.0.0.0,APN：gsdlcj.gs。
（主站IP及APN修改步骤见附录A.）3.参看SIM卡和终端IP地址SIM卡是客户识别模块，可供GSM网络进行鉴别客户身份。
采集终端中所运用的SIM卡，是由移动通讯商制作，已将终端IP 地址固化绑定在SIM卡中，也可解释为一个SIM卡只对应一个终端IP 地址。
那么也可由参看终端IP地址来判断SIM卡是否能正常通讯。
注意事项：检查卡是否插反，并保证与终端卡槽接触良好。
如果终端指示灯闪烁正常，终端IP地址（终端IP地址查询与判断上线方法见附录B.）也在192.168.XXX.XXX号段范围内时，说明终端已成功上线。

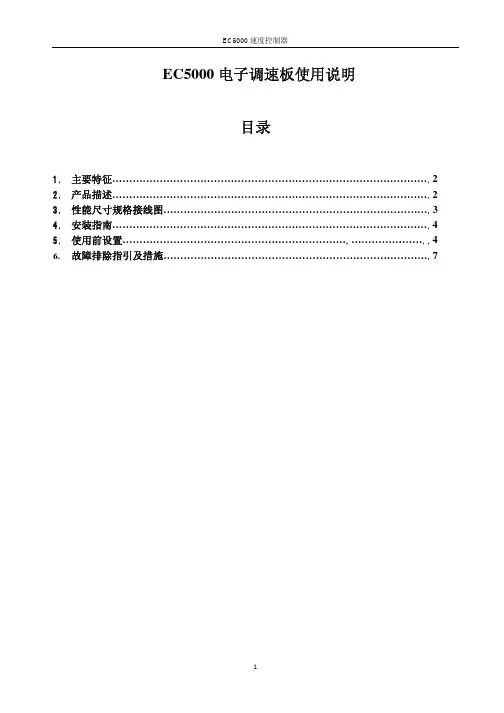

EC5000电子调速板使用说明目录1. 主要特征 (2)2. 产品描述 (2)3. 性能尺寸规格接线图 (3)4. 安装指南 (4)5. 使用前设置 (4)6. 故障排除指引及措施 (7)一、主要特征：双向同步与下倾调速减少启动烟雾与速度等变斜坡直接兼容Cummins EFC 阀远程摇控变速调控12V，24V，32V系统短路输出保护反极性保护负载分配性能AMBAC EC5000型速度控制器，是一种通过专业设计的多功能发动机调速器,可驱动比例螺线管调速控制器，包括康明斯EFC阀，其持续稳定的电流可达8Amps。
此控制器具有省燃油、启动时斜坡速度之功能，从而减少启动烟雾。
可用辅助输入，如：外部微调控制输入抑或负载共享控制输入。
控制器可设置运行、怠速、下倾调速、斜坡时间和启动燃油量。
除此之外，也可设置标准增益、稳定、空载时间。
对于小的或较大的调速控制器，起动电流、输出电流和下倾速度可随意选择。
在下倾模式中，独立速度的设置可设置成下倾偏离调速的形式，也可通过设置来防止调速控制器受阻或缩短输入。
所有的原器件都装在敷料电路板坚固的金属外壳内，这种敷料电路板能提供良好的保护环境。
每一种原器件都通过了电力测试并且达到了AMBAC对质量与长期可靠性要求的高标准。
二、产品描述EC5000直接运行于电池系统，测量发动机速度，提供控制信号给调速控制器，从而控制发动机燃油供应。
一般情况下，发动机速度信号的采集是由固定在调速轮轮齿附近的磁速传感器中获得的。
如果发动机速度频率是成比例的，且振幅与频率正确，那么控制器将会接收任何信号。
这种速度输入与内部速度设置相同，速度差增大，驱动调速控制器提供或多或少的燃油，从而控制发动机速度。
如果速度输入信号失败，超过0.1秒，安全装置就会关闭调速控制器，保护发动机失控，使其免受破坏。
（当下倾控制逆时针偏离其原来的位置时，离顺时针位置越远，下倾越多）速控同步或下倾模式。
接线端子5接地时，下倾运行，或左边断开，运行同步模式。
EAC5000D电能量采集装置使用说明书广州南方电力集团科技发展有限公司注意事项：●装置安装调试前请仔细阅读本说明书。
●本设备内部无用户可调元器件。
●本设备在出厂前，经检验合格，并加铅封，在安装使用时，用电管理部门的授权人只需将接线端盖卸下后，按盖内接线图接线即可，接线后加端子铅封。
而装置的安装、调试及维护的人员必须经过相关专业的培训。
●设备应安装在室内通风干燥处，安装设备的底板应固定在坚固、耐火、不易振动的墙上。
●设备的工作环境应有避雷措施。
●运输或存储不当会对设备造成损害；供电电压错误会造成设备损坏或引起火灾。
●请勿自行拆卸维修。
●如装置软件有变动，按装置上的版本。
●如有无法解决的问题，请与我公司联系处理。
目录一、概述 (1)1.1. 产品简介 (1)1.2. 执行标准 (1)二、产品说明 (3)2.1. 标准配置 (3)2.2. 可选配置 (3)2.3. 技术参数 (3)2.3.1. 电压输入范围 (3)2.3.2. 辐射电磁场抗扰度 (4)2.3.3. 停电保护及器件参数 (4)2.3.4. 强电端子绝缘电阻 (4)2.3.5. 工作环境 (4)2.3.6. 可监测满足下述条件的脉冲电能表 (4)2.3.7. 外形 (4)三、功能描述 (5)3.1. 数据采集与存储 (5)3.2. 数据传输 (5)3.3. 对时 (5)3.4. 参数设置和数据显示 (6)3.5. 通讯模块的升级功能 (6)四、技术特点 (7)4.1. 易维护 (7)4.2. 功耗少 (7)4.3. 可靠性高 (7)4.4. 兼容性强 (7)4.5. 适应性广 (7)4.6. 保障数据安全 (7)4.7. 符合多种规约 (8)4.8. 丰富的通讯功能 (8)五、外形及接线 (9)5.1. 外形尺寸 (9)5.2. 接线 (10)六、终端菜单操作 (12)附录A (14)附录B (18)一、概述1.1. 产品简介EAC5000D系列电能量采集装置是广州南方电力集团科技发展有限公司为适应电力管理现代化要求，特别是随着电力体制改革的深入及当前用电形势的变化，建立用电现场服务与管理系统的需求而专门设计制造的终端产品。
实现为用电管理部门对各种电能数据的自动采集，建立电能计量自动化系统，促进电力系统自动化管理体系的建立。
EAC5000D系列电能量采集装置，集广州南方电力集团科技发展有限公司多年来在电力计量系统和电力负荷管理系统的生产经验，采用高速嵌入式处理器并运行嵌入式操作系统，终端系统采用32位嵌入式处理器，系统存储采用大容量存储器，与嵌入式操作系统Linux一起搭构整个应用平台，支持多路上传通道，通道类型包括以太网、专线、公用拨号、RS-485、GPRS、CDMA等，是集高精度电能计量、高效率移动通信等技术于一体的新一代终端产品。
具有智能化程度高、性能稳定和抗干扰能力强等特点，能适应较恶劣的工作环境，保证电能计量的准确度。
1.2. 执行标准EAC5000 D型电能量采集装置的设计符合下列国家和国际或者行业标准之规定：●DL/T721-2000 配电网自动化系统远方终端●DL/T743-2001 电能量远方终端●GB2423.1/2/3 电工电子产品基本环境试验规程●输累计量（电能量）配套标准 1996应用标准。
●DL 476-92 电力系统实时数据通信应用层协议●DL/T 645-1997 《多功能电能表（复费率）通讯规约》●DL/T 445-1997 《多功能电度表通信规约》●YD/T 1028-1999 800MHzCDMA 数字蜂窝移动通信系统设备总技术规范：移动台部分●YD/T 1214-2002 900/1800MHz TDMA 数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术规范：移动台●支持多种上传规约，包括版本：科立文件传输规约、科立102规约、创维102规约、北京电力公司102规约、广东省电网公司102规约、广西电网公司102规约●支持多种电能表规约：DL/T 645-1997、威胜规约、浩宁达规约、龙电规约、科陆规约、许继规约、华立规约、红相规约、兰吉尔规约、IEC 1107规约、ABB规约等二、产品说明2.1. 标准配置●提供交流电和直流电两种电源输入方式●分辨率为320×240的彩色TFT LCD（带背光）实时显示，所有仪表参数均可通过显示面板设定●现场串口：1路，标准RS-232接口●调试串口：1路，标准RS-232接口●以太网口：4路，NE2000兼容的Ethernet接口，速率10/100M自适应●扩展远程通道：5路，支持PSTN、FSK、数字专线、GPRS/CDMA等方式；另外可将RS-485扩展为远程通道●独立的数据热备份单元（SD卡）接口：1个●RS－485通信通道：8路●4个RS-485采集模块2.2. 可选配置●GPRS通讯模块●CDMA通讯模块●拨号通讯模块（可扩展到3个）●脉冲采集模块（可扩展到3个）●FSK通讯模块（可扩展到2个）●数字专线（可扩展到5个）●EAC装置调试软件光盘2.3. 技术参数2.3.1.电压输入范围➢交流电压输入范围85V～285V，频率为50Hz±10Hz；➢直流电源电压输入范围为90～375V；2.3.2.辐射电磁场抗扰度➢抗浪涌干扰：4000V➢抗电快速瞬变脉冲群干扰：4000V(电源回路)2.3.3.停电保护及器件参数➢断电数据及时钟保护保持时间：>10年➢电池寿命：10年2.3.4.强电端子绝缘电阻➢正常大气压条件：>100MΩ➢湿热条件下：>2MΩ2.3.5.工作环境➢工作温度：：-25︒C~75︒C➢相对湿度：≤ 95%➢大气压力：86～108kPa2.3.6.可监测满足下述条件的脉冲电能表➢有源或无源光隔C.E或触点输出➢有源射极输出➢脉冲宽度：脉冲电能表的脉宽≥80ms ；➢电能表满负荷运行时：脉冲周期≥160ms2.3.7.外形➢采用嵌入安装方式➢外型尺寸：483×133×210（宽×高×深，单位：MM）➢外壳材料：合金铝三、功能描述3.1. 数据采集与存储1)电能量采集终端能完成对厂站电能数据的高精度采集，采集周期1分钟～24小时可选，能按指定的时间起点、指定的内容向主站传送信息；2)电能量采集终端除能存储和传送带时标的电能量外，还能按要求传送和存储电表内窗口电量、月冻结电量、分时电量、需量、电压、电流、功率、电表内事件记录（失压、失流）以及终端本身的事件记录等信息；3)电能量采集终端具备接入多功能电子式电能表和脉冲电能表的功能，多功能电子式电能表的接入是采用RS232或RS485的输入方式，脉冲电能表是采用无源脉冲输入方式。
其中电能采集终端能具有16路（可扩为48路）脉冲量输入，多功能电子式电能表最多可接256块电表接入，可扩展CS（电流环）接口；4)厂站内电能量采集终端具备对常用规约的多功能电子式电能表的接入能力；5)电能量采集终端数据存储容量超过64MB，且15分钟间隔电量数据保存天数大于60天；6)电能量采集终端具有独立的数据热备份单元（SD卡），可现场插拔，以便在终端故障、更换及通信故障时能将数据倒入系统或更换的采集终端中。
3.2. 数据传输1)电能量采集终端支持以不同的通信端口和多个不同主站同时通信的功能，并可按照不同主站的要求设置相应的传输数据内容；2)上传通信支持以下方式：●语音拨号（PSTN）●FSK专线、RS-232专线、RS-485专线●TCP/IP网络●GPRS/CDMA无线通道3.3. 对时终端有日历时钟单元，计时日误差<±0.5s/d，停电后能正常运行10年以上，日历时钟单元可被系统主站校时，主站校时误差小于±1s。
3.4. 参数设置和数据显示1)参数设置：●可通过终端自身按键和显示器进行参数的修改和设置；●携式笔记本或其他手持设备通过本地数据接口进行参数的修改和设置；●可通过主站进行远程参数设置和修改。
2)采集终端采用大屏幕显示器，能显示20字×15行（像素点16×16）汉字信息，能同屏显示多种信息。
3.5. 通讯模块的升级功能GPRS/CDMA通讯模块采用品牌通讯模块，该模块具有强大以及灵活的通讯功能，能够兼容GPRS、CDMA等多种通讯方式，符合通信行业标准YD/T1214和YD/T1028的要求，通过信息产业部的入网许可。
这些通讯方式的切换无需更改硬件配置，只需要对通讯模块进行配置设置就可以实现不同通讯方式的兼容接入，并且可实现远程软件升级。
四、技术特点4.1. 易维护1)电能量采集终端可通过便携式PC机或远程对其进行运行参数的修改或设置，但必须通过口令进行设置或修改；2)便携式PC机能转存终端内的电能量数据；3)本地维护：●参数设置和修改功能●设置表计地址功能●自检、自恢复功能4.2. 功耗少设备功耗少，在守候状态下（不与主站机通信的状态），现场终端的消耗功率不大于10W，在发射机工作状态，现场终端的消耗功率不大于30W。
4.3. 可靠性高1)通信接口采用光电隔离的方式提高耐压以及抗干扰能力，具有备用电源和温度监控功能；2)终端具有软、硬件自动恢复功能，有效地保证了终端在现场的自动可靠运行。
4.4. 兼容性强脉冲采集、GPRS通讯模块、485采集总线、以太网接口、RS232通讯等功能。
4.5. 适应性广具有丰富的显示功能，可以实现远程信息下载功能；具有可靠的远程升级功能，可以实现规约库的升级以及功能的扩展，当功能需要增加或修改时，可以实现规约库的升级以及功能的扩展，进行远方自动升级，适应千差万别的市场需求。
4.6. 保障数据安全1)每个通信口可设置授权范围内的数据，供不同的授权用户读取；2)每个通信口需加三级密码控制进入，上一级密码用户可分配下一级密码用户权限。
（最高级：超级用户；第二级:设置参数及远程维护；第三级:抄读数据；)3)只能有一个物理端口授时，且仅供一个授权用户授时；4)在现场对设备的所有工作参数进行设置和修改时，具有可靠的防非法修改的安全保护措施；5)停电后，数据不丢失，且数据保持时间超过10年。
4.7. 符合多种规约具有丰富的电表规约库，能同时支持多种电表规约（IEC1107规约、DL/T-645通讯规约、威胜规约、红相规约、浩宁达规约、华隆规约、龙电规约、兰吉尔规约）的处理。
4.8. 丰富的通讯功能具有丰富的通讯功能，可以支持PSTN、数字和模拟专线，通用无线网络（GPRS、CDMA）、以太网等通讯方式。
五、外形及接线5.1. 外形尺寸1)EAC000 D装置正面图：2)EAC5000 D装置后视图：5.2. 接线1) 485采集模块接线说明：2) FSK 通讯模块、拨号通讯模块、脉冲采集模块接线说明：3) 调试及现场的小圆串口接线图：654321注：1、2：发送3、4：接收5、6：接地4)脉冲采集模块接线图：六、终端菜单操作装置上电自检成功后，液晶会显示 KGE & V 的图标。
