中空玻璃结构胶计算

1 隐框玻璃幕墙胶类及伸缩缝计算基本参数：1：计算点标高：88m ；2：玻璃分格尺寸：宽×高=B ×H=1100mm ×1380mm ；3：幕墙类型：全隐框玻璃幕墙4：年温温差：80℃；1.1 抗震设计下结构硅酮密封胶的宽度计算：(1)水平力作用下结构胶粘结宽度：C s1：风荷载和地震作用下结构胶粘结宽度最小值(mm)；w k ：风荷载标准值(N/mm2)；q EAk ：地震作用标准值(N/mm2)，对于不等片合片的中空玻璃，取外片重量，其它情况，取组成板块的玻璃总重量，按公式5.3.4[JGJ102-2003]计算； a ：矩形分格短边长度(mm)；f 1：结构胶的短期强度允许值，取0.2N/mm2；C s1=(1.4×w k +0.5× 1.3×q EAk )×a/2f 1 ……5.6.3-2[JGJ102-2003]=(1.4×0.001364+0.5×1.3×0.000246)×1100/2/0.2=5.691mm(2)自重效应(永久荷载)作用下胶缝宽度的计算(玻璃与铝框间)： C s2：自重效应下玻璃与铝框间结构胶粘结宽度最小值(mm)；q G1：结构胶承担的玻璃单位面积重力荷载设计值(N/mm2)，分项系数取1.35；a ：分格短边长(mm)；b ：分格长边长(mm)；f 2：结构胶的长期强度允许值，取0.01N/mm2；C s2=q G1ab/2(a+b)f 2 ……5.6.3-3[JGJ102-2003]=0.000415×1100×1380/2/(1100+1380)/0.01=12.701mm(3)自重效应(永久荷载)作用下胶缝宽度的计算(玻璃与玻璃间)： C s3：自重效应下玻璃与玻璃间结构胶粘结宽度最小值(mm)；q G2：结构胶承担的玻璃单位面积重力荷载设计值(N/mm2)，分项系数取1.35；a ：分格短边长(mm)；b ：分格长边长(mm)；f 2：结构胶的长期强度允许值，取0.01N/mm2；C s3=q G2ab/2(a+b)f 2 ……5.6.3-3[JGJ102-2003]=0.000207×1100×1380/2/(1100+1380)/0.01=6.335mm实际玻璃与铝框间胶缝宽度取8mm.玻璃与玻璃间胶缝宽度取8mm.1.2 结构硅酮密封胶粘接厚度的计算：(1)玻璃与铝框间温度作用下结构胶粘结厚度：u s1：在年温差作用下玻璃与玻璃附框型材相对位移量(mm)；b ：玻璃板块最大边(mm)；Δt ：年温差：80℃a 1：铝型材线膨胀系数，2.3×10-5；a 2：玻璃线膨胀系数，1×10-5；u s1=b Δt(a 1-a 2)=1380×80×(2.3-1)×10-5=1.435mmt s1：温度作用下结构胶粘结厚度计算值(mm)；δ1：温度作用下结构硅酮密封胶的变位承受能力：10%t s1=u s1/(δ1(2+δ1))0.5=1.435/(0.1×(2+0.1))0.5=3.131mm(2)地震作用下结构胶粘结厚度：u s2：在地震作用下玻璃与玻璃附框型材相对位移量(mm)；θ：风荷载标准值作用下主体结构层间位移角限值(rad)；(取值见表20[GB/T21086-2007])h g ：幕墙玻璃面板高度(mm)；u s2=θh g ……5.6.5-2[JGJ102-2003]=1/550×1380=2.509mmt s2：地震作用下结构胶粘结厚度计算值(mm)；δ2：地震作用下结构硅酮密封胶的变位承受能力：12.5%t s2=u s2/(δ2(2+δ2))0.5 ……5.6.5[JGJ102-2003]=2.509/(0.125×(2+0.125))0.5=4.868mm实际玻璃与铝框间胶缝厚度取6mm.玻璃与玻璃间胶缝厚度取6mm.1.3 结构胶设计总结：按5.6.1[JGJ102-2003]规定，硅酮结构胶还需要满足下面要求： 1：粘接宽度≥7mm ；2：12mm ≥粘接厚度≥6mm ；3：粘接宽度大于厚度，但不宜大于厚度的2倍，但是在实际情况下，不大于厚度的3倍是可以的；综合上面计算结果，本工程设计中玻璃与铝框间结构胶不满足规范要求。

中空玻璃中空层结构胶粘接宽度的计算如今，建筑师们对建筑控制的要求越来越高，因此有很多工程我们幕墙设计师在设计时都使用了尺寸特别大的玻璃板块，特别是高层和超高层建筑的玻璃幕墙，我们更应该对中空玻璃中空层结构胶的宽度进行验算校核，然而在我们做结构计算时有些软件往往会忽略了中空玻璃中空层结构胶粘接宽度的计算。

为了避免幕墙在施工后造成不必要的损失，我们幕墙设计师必须要对中空玻璃（特别是分格尺寸较大的）中空层结构胶粘接宽度进行计算校核。

一、中空玻璃中空层结构胶粘接宽度1.中空玻璃中空层结构胶粘接宽度的设计要求《规范》中对于结构胶的粘接宽度有以下要求：硅酮结构密封胶应根据不同的受力情况进行承载力极限状态验算。

在风荷载、水平地震作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度设计值f 1，f1应取为0.2N/mm2；在永久荷载作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度设计值f2，f2应取为0.01N/mm2。

2.计算简图3.在风载荷和水平地震作用下，中空玻璃中空层结构胶粘结宽度的计算(抗震设计):C sa =a×β×W /2×f1式中: Csa: 中空玻璃中空层结构胶粘结宽度 (mm)W: 风荷载设计值a: 矩形玻璃板的短边长度f1: 硅酮结构密封胶在风荷载或地震作用下的强度设计值，取0.2N/mm2 β——风荷载分项系数当d1≤ d2时，β≈1/2 则β=1/2当d1> d2时，β> 1/2 则β=14.在玻璃永久荷载作用下，中空玻璃中空层结构胶粘接宽度的计算:C sb = Wg/2×f2×h式中: Csb: 中空玻璃中空层结构胶粘结宽度 (mm)Wg：外片玻璃的自重（N/mm）h：外片玻璃宽度或长度尺寸(mm)f2: 结构胶在永久荷载作用下的强度设计值,取0.01N/mm2 5.中空玻璃中空层结构胶粘接宽度可取第3、4款计算的最大值。

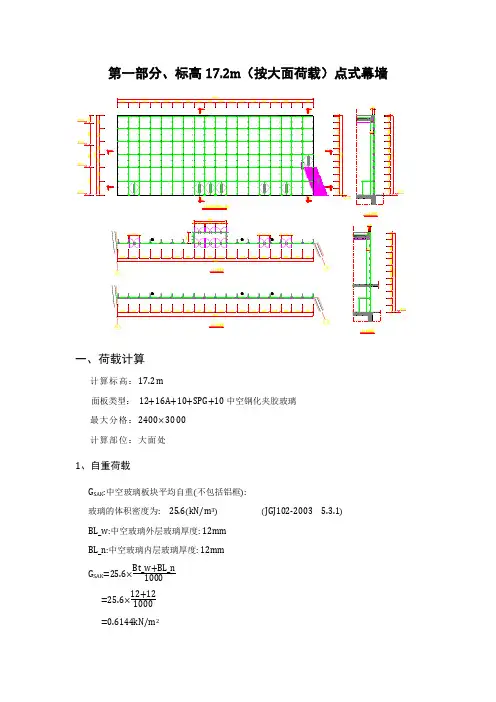

第一部分、标高17.2m（按大面荷载）点式幕墙一、荷载计算计算标高：17.2m面板类型：12+16A+10+SPG+10中空钢化夹胶玻璃最大分格：2400×3000计算部位：大面处1、自重荷载G SAK:中空玻璃板块平均自重(不包括铝框):玻璃的体积密度为: 25.6(kN/m3) (JGJ102-2003 5.3.1)BL_w:中空玻璃外层玻璃厚度: 12mmBL_n:中空玻璃内层玻璃厚度: 12mmG SAK=25.6×Bt_w+BL_n1000=25.6×12+12 1000=0.6144kN/m22、风荷载计算W k: 作用在幕墙上的风荷载标准值(kN/m2)z : 计算高度17.2mμz: 17.2m高处风压高度变化系数(按A类区计算): (GB50009-2001 7.2.1)μz=1.379×(z10)0.24=1.57069μf: 脉动系数: (GB50009-2001 7.4.2-8)μf=0.5×35(1.8×(0.12-0.16))×(z10)-0.12=0.362688βgz: 阵风系数: (GB50009-2001 7.5.1-1) βgz=0.92×(1+2×μf) = 1.58735μspl:局部正风压体型系数,采用给定值，取1。

μsnl:局部负风压体型系数,采用给定值，取-1.4。

面板正风压风荷载标准值计算如下W kp=βgz×μz×μspl×W0(JGJ102-2003 5.3.2)=1.58735×1.57069×1×0.5=1.24662 kN/m2面板负风压风荷载标准值计算如下W k n=βgz×μz×μsnl×W0(JGJ102-2003 5.3.2)=1.58735×1.57069×(-1.4)×0.5=-1.74526 kN/m2风荷载设计值计算W: 风荷载设计值: kN/m2γw : 风荷载作用效应的分项系数：1.4按《玻璃幕墙工程技术规范》JGJ 102-2003 5.1.6条规定采用面板风荷载作用计算Wp=γw×W kp=1.4×1.24662=1.74526kN/m2Wn=γw×W k n=1.4×(-1.74526)=-2.44337kN/m23、水平地震作用计算G AK: 面板和构件平均平米重量取0.7kN/m2αmax: 水平地震影响系数最大值:0.08q Ek: 分布水平地震作用标准值(kN/m2)q Ek=βE×αmax×G AK(JGJ102-2003 5.3.4) =5×0.08×0.7=0.28kN/m2r E: 地震作用分项系数: 1.3q EA: 分布水平地震作用设计值(kN/m2)q EA=r E×q Ek=1.3×0.28=0.364kN/m24、荷载组合计算幕墙承受的荷载作用组合计算，按照规范，考虑正风压、地震荷载组合: Szkp=W kp=1.24662kN/m2Szp=W kp×γw+q Ek×γE×ψE=1.24662×1.4+0.28×1.3×0.5=1.92726kN/m2考虑负风压、地震荷载组合:Szkn=W k n=-1.74526kN/m2Szn=W k n×γw-q Ek×γE×ψE=-1.74526×1.4-0.28×1.3×0.5=-2.62537kN/m2综合以上计算，取绝对值最大的荷载进行强度演算采用荷载组合标准值为1.74526kN/m2荷载组合设计值为2.62537kN/m2二、点式玻璃计算1、玻璃计算模型玻璃为六点支撑形式B: 该处玻璃幕墙分格宽: 2.4mH: 该处玻璃幕墙分格高: 3mA: 该处玻璃板块面积:A=B×H =2.4×3 =7.2m22、玻璃强度计算选定面板材料为:12(钢化)+16A+10+SPG+10(钢化)中空夹胶玻璃校核依据: σ≤ｆgq: 玻璃所受组合荷载: 2.62537kN/m2to:中空玻璃外层玻璃厚度: 12mmti:中空玻璃内片夹层玻璃厚度: te=3to3+ti3=12.6E: 玻璃弹性模量: 72000N/mm2荷载分配计算:qo=q×to 3to 3+ti 3=2.62537×to 3to 3+ti 3=1.44395qi=q×ti 3to 3+ti 3=2.62537×ti 3to 3+ti 3=1.31269玻璃最大应力计算:σwo=60.0N/mm 2 ≤ｆg=84N/mm 2玻璃外片荷载大于内片荷载，因此玻璃的强度满足 ！ 3、玻璃挠度计算校核依据: df≤dflim=215060×1000=35.8mmν: 玻璃泊松比: 0.2E: 玻璃弹性模量 : 72000N/mm 2te: 中空玻璃的等效厚度te=0.95×=14.7mmqk: 玻璃所受组合荷载标准值:1.74526kN/m2df: 玻璃组合荷载标准值作用下挠度最大值df=27.67mm≤dflim=35.8mm玻璃的挠度满足！三、玻璃肋计算1、玻璃肋宽度选用本工程选用玻璃肋种类为: 12+1.14+12+1.14+12 钢化夹胶玻璃L b: 玻璃肋截面高度:(mm)q: 玻璃肋所受组合荷载设计值: 2.625 kN/m2B: 两玻璃肋间距: 2.4mHcal: 玻璃肋上下两支承点之间距离: 16mSrf: 玻璃肋强度设计值: 58.8N/mm2t: 玻璃肋的有效厚度: 12+12+12=36mmL b =3×q×B×Hcal 24×Srf×t ×103 (JGJ102-2003 7.3.2-2) =3×2.625×2.4×1624×58.8×36×103=756 mm实际取800mm 。

浅谈斜玻璃幕墙的计算如今，建筑幕墙的运用随处可见，它打破传统的建筑造型模式，给予建筑外立面很强的观赏性、艺术美和现代感；它本身的重量较轻，安装简易、维护简单方便，与传统的墙体施工相比大大的缩短了工期，易于实现旧建筑的改造和更新的需要。

建筑师们对建筑效果控制的要求越来越高，因此有很多工程在设计时都使用了倾斜的玻璃幕墙，然而在我们做结构计算时有些软件往往不会有倾斜玻璃幕墙的专项计算。

为了避免此类幕墙软件给幕墙设计师带来的结构计算的不便，我们幕墙设计师必须要对斜玻璃幕墙进行严格的计算校核。

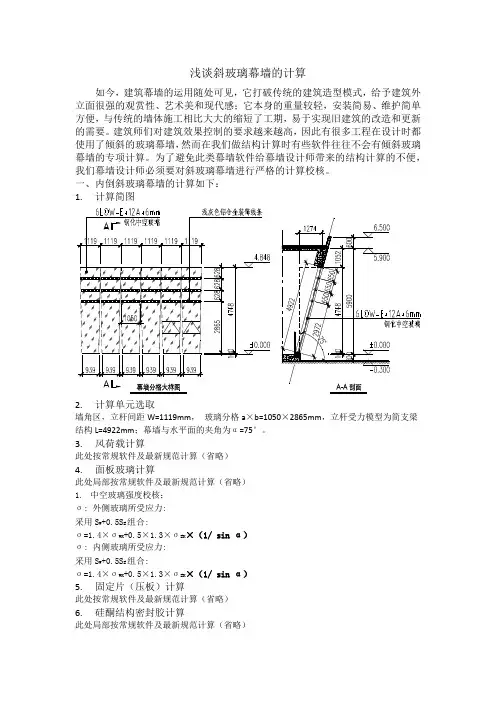

一、内倒斜玻璃幕墙的计算如下：1.计算简图2.计算单元选取墙角区，立杆间距W=1119mm，玻璃分格a×b=1050×2865mm，立杆受力模型为简支梁结构L=4922mm；幕墙与水平面的夹角为α=75°。

3.风荷载计算此处按常规软件及最新规范计算（省略）4.面板玻璃计算此处局部按常规软件及最新规范计算（省略）1.中空玻璃强度校核：σ: 外侧玻璃所受应力:采用S W+0.5S E组合:σ=1.4×σWK+0.5×1.3×σEK×（1/ sin α）σ: 内侧玻璃所受应力:采用S W+0.5S E组合:σ=1.4×σWK+0.5×1.3×σEK×（1/ sin α）5.固定片（压板）计算此处按常规软件及最新规范计算（省略）6.硅酮结构密封胶计算此处局部按常规软件及最新规范计算（省略）1.硅酮结构密封胶宽度的计算:C s1: 结构胶在风载荷作用下的粘结宽度 (mm)C s1=(W+0.5×q E)×a/(2000×f1) ×（1/ sin α）C s2: 结构胶在自重效应下的粘结宽度 (mm)C s2=1.35×25.6×(B t_l+B t_w)×(a×b)/(2000×(a+b)×f2)×（1/ sin α）2.胶缝厚度在水平风荷载作用下的校核:t s: 结构胶在风荷载作用下的粘结厚度t s=θ×h g×ψ/(δ2×(2+δ2))0.5×（1/ sin α）7.幕墙立柱计算此处局部按常规软件及最新规范计算（省略）1.幕墙立柱强度的校核:A. 内套承载力计算:校核依据: σ=N×10/A n+M×103/(1.05×W n) ×（1/ sin α）B. 外套承载力计算:校核依据: N×10/A n+M·E a·Y a1/(E a·I a+E s·I s)/1.05×（1/ sin α）2.幕墙立柱刚度的校核:d f: 立柱最大挠度d f=5×q Wk×H sjcg4×1000)/(384×(E a×I a+E s×I s))×（1/ sin α）3.立柱与主结构连接:N: 连接处总合力(N):N=(N12+N22)0.5×（1/ sin α）8.幕墙预埋件截面面积计算此处局部按常规软件及最新规范计算（省略）锚筋截面积计算总值: 依据GB50010 10.9.1-1和10.9.1-2等公式计算A s1=V/(αr×αv×f y)+N/(0.8×αb×f y)+M/(1.3×αr×αb×f y×Z) ×（1/ sin α）A s2=N/(0.8×αb×f y)+M/(0.4×αr×αb×f y×Z) ×（1/ sin α）9.幕墙预埋件焊缝计算此处局部按常规软件及最新规范计算（省略）角焊缝强度校核：((σf/βf)2+τf2)0.5×（1/ sin α）10.幕墙横梁计算此处局部按常规软件及最新规范计算（省略）1.横梁剪应力的校核:τx=V y×S x/(I x×t x) ×（1/ sin α）τy=V x×S y/(I y×t y) ×（1/ sin α）2.横梁刚度的校核:由风荷载作用产生的横梁水平方向挠度:d fw=q wk×W fg4×1000/(0.7×I x×120) ×（1/ sin α）自重作用产生的挠度:d fG=5×G K×W fg4×1000/(384×0.7×I y) ×（1/ sin α）11.横梁与立柱连接件计算此处局部按常规软件及最新规范计算（省略）1.横梁与立柱间连结(1)横向节点(横梁与角码)N1: 连接部位受总剪力:采用S w+0.5S E组合N1=(Q w+0.5×Q E)×1000×（1/ sin α）(2)竖向节点(角码与立柱)N: 连接处组合荷载:采用S G+S W+0.5S EN=(N12+N22)0.5×（1/ sin α）二、内倒斜玻璃幕墙的计算如下：1.计算单元选取墙角区，立杆间距W=1119mm，玻璃分格a×b=1050×2865mm，立杆受力模型为简支梁结构L=4922mm；幕墙与水平面的夹角为α=15°。
