BIM每日一技106 Revit中使用速博插件给柱子配筋时箍筋的设置技巧

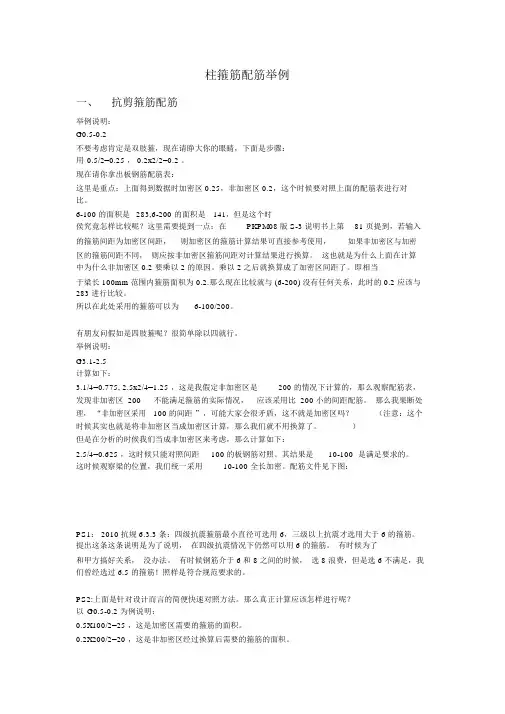

柱箍筋配筋举例一、抗剪箍筋配筋举例说明：G0.5-0.2不要考虑肯定是双肢箍，现在请睁大你的眼睛，下面是步骤：用0.5/2=0.25 ， 0.2x2/2=0.2 。

现在请你拿出板钢筋配筋表：这里是重点：上面得到数据时加密区 0.25，非加密区 0.2，这个时候要对照上面的配筋表进行对比。

6-100 的面积是283,6-200 的面积是141，但是这个时侯究竟怎样比较呢？这里需要提到一点：在PKPM08 版 S-3 说明书上第81 页提到，若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算。

这也就是为什么上面在计算中为什么非加密区 0.2 要乘以 2 的原因。

乘以 2 之后就换算成了加密区间距了。

即相当于梁长 100mm 范围内箍筋面积为 0.2.那么现在比较就与 (6-200) 没有任何关系，此时的 0.2 应该与283 进行比较。

所以在此处采用的箍筋可以为6-100/200。

有朋友问假如是四肢箍呢？很简单除以四就行。

举例说明：G3.1-2.5计算如下：3.1/4=0.775, 2.5x2/4=1.25 ，这是我假定非加密区是200 的情况下计算的，那么观察配筋表，发现非加密区 200不能满足箍筋的实际情况，应该采用比 200 小的间距配筋。

那么我果断处理，“非加密区采用100 的间距”，可能大家会很矛盾，这不就是加密区吗？（注意：这个时候其实也就是将非加密区当成加密区计算，那么我们就不用换算了。

）但是在分析的时候我们当成非加密区来考虑，那么计算如下：2.5/4=0.625 ，这时候只能对照间距100 的板钢筋对照。

其结果是10-100是满足要求的。

这时候观察梁的位置，我们统一采用10-100 全长加密。

配筋文件见下图：PS1： 2010 抗规 6.3.3 条：四级抗震箍筋最小直径可选用 6，三级以上抗震才选用大于 6 的箍筋。

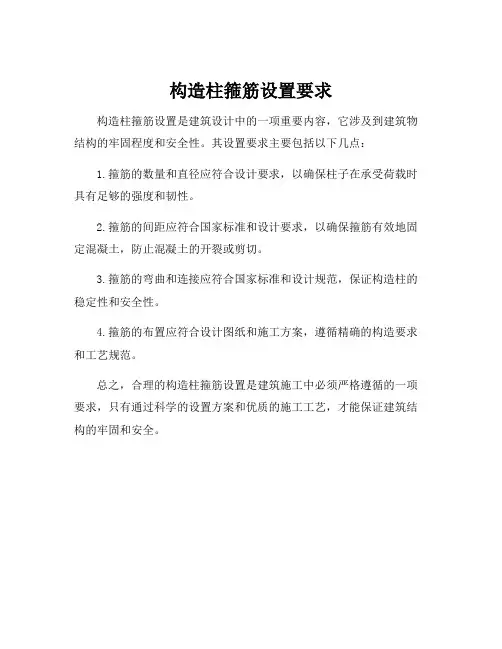

构造柱箍筋设置要求
构造柱箍筋设置是建筑设计中的一项重要内容，它涉及到建筑物
结构的牢固程度和安全性。其设置要求主要包括以下几点：

1.箍筋的数量和直径应符合设计要求，以确保柱子在承受荷载时
具有足够的强度和韧性。

2.箍筋的间距应符合国家标准和设计要求，以确保箍筋有效地固
定混凝土，防止混凝土的开裂或剪切。

3.箍筋的弯曲和连接应符合国家标准和设计规范，保证构造柱的
稳定性和安全性。

4.箍筋的布置应符合设计图纸和施工方案，遵循精确的构造要求
和工艺规范。

总之，合理的构造柱箍筋设置是建筑施工中必须严格遵循的一项
要求，只有通过科学的设置方案和优质的施工工艺，才能保证建筑结
构的牢固和安全。

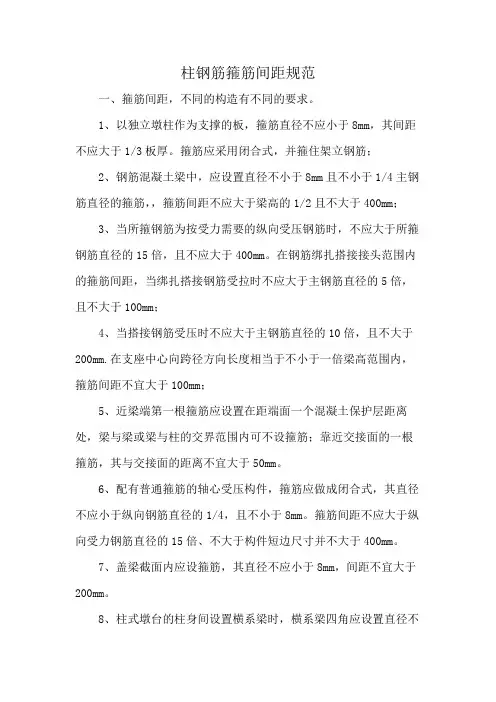

柱钢筋箍筋间距规范一、箍筋间距，不同的构造有不同的要求。

1、以独立墩柱作为支撑的板，箍筋直径不应小于8mm，其间距不应大于1/3板厚。

箍筋应采用闭合式，并箍住架立钢筋；2、钢筋混凝土梁中，应设置直径不小于8mm且不小于1/4主钢筋直径的箍筋，，箍筋间距不应大于梁高的1/2且不大于400mm；3、当所箍钢筋为按受力需要的纵向受压钢筋时，不应大于所箍钢筋直径的15倍，且不应大于400mm。

在钢筋绑扎搭接接头范围内的箍筋间距，当绑扎搭接钢筋受拉时不应大于主钢筋直径的5倍，且不大于100mm；4、当搭接钢筋受压时不应大于主钢筋直径的10倍，且不大于200mm.在支座中心向跨径方向长度相当于不小于一倍梁高范围内，箍筋间距不宜大于100mm；5、近梁端第一根箍筋应设置在距端面一个混凝土保护层距离处，梁与梁或梁与柱的交界范围内可不设箍筋；靠近交接面的一根箍筋，其与交接面的距离不宜大于50mm。

6、配有普通箍筋的轴心受压构件，箍筋应做成闭合式，其直径不应小于纵向钢筋直径的1/4，且不小于8mm。

箍筋间距不应大于纵向受力钢筋直径的15倍、不大于构件短边尺寸并不大于400mm。

7、盖梁截面内应设箍筋，其直径不应小于8mm，间距不宜大于200mm。

8、柱式墩台的柱身间设置横系梁时，横系梁四角应设置直径不小于16mm的纵向钢筋，并设直径不小于8mm的箍筋，箍筋间距不应大于横系梁的短边尺寸或400mm。

二、箍筋1、用来满足斜截面抗剪强度，并联结受力主筋和受压区混筋骨架的钢筋。

分单肢箍筋、开口矩形箍筋、封闭矩形箍筋、菱形箍筋、多边形箍筋、井字形箍筋和圆形箍筋等。

2、箍筋应根据计算确定，箍筋的最小直径与梁高h有关，当h ≦800mm时，不宜小于6mm;当h>800mm时，不宜小于8mm。

3、梁支座处的箍筋一般从梁边(或墙边)50mm处开始设置。

支承在砌体结构上的钢筋混凝土独立梁，在纵向受力钢筋的锚固长度Las范围内应设置不少于两道的箍筋，当梁与混凝土梁或柱整体连接时，支座内可不设置箍筋。

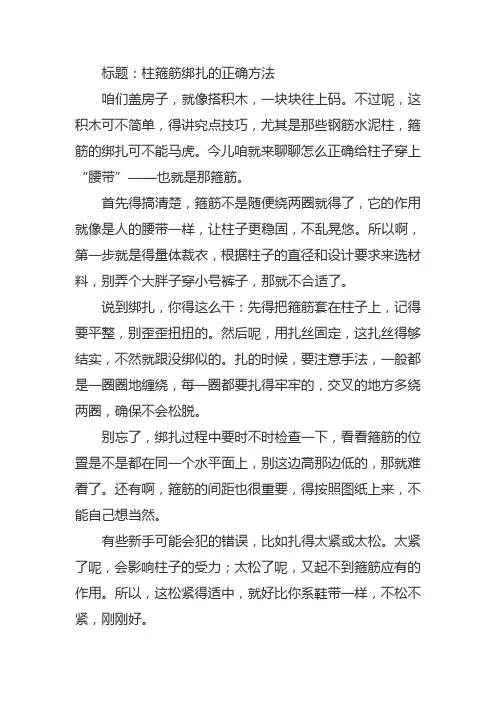

标题：柱箍筋绑扎的正确方法
咱们盖房子，就像搭积木，一块块往上码。

不过呢，这积木可不简单，得讲究点技巧，尤其是那些钢筋水泥柱，箍筋的绑扎可不能马虎。

今儿咱就来聊聊怎么正确给柱子穿上“腰带”——也就是那箍筋。

首先得搞清楚，箍筋不是随便绕两圈就得了，它的作用就像是人的腰带一样，让柱子更稳固，不乱晃悠。

所以啊，第一步就是得量体裁衣，根据柱子的直径和设计要求来选材料，别弄个大胖子穿小号裤子，那就不合适了。

说到绑扎，你得这么干：先得把箍筋套在柱子上，记得要平整，别歪歪扭扭的。

然后呢，用扎丝固定，这扎丝得够结实，不然就跟没绑似的。

扎的时候，要注意手法，一般都是一圈圈地缠绕，每一圈都要扎得牢牢的，交叉的地方多绕两圈，确保不会松脱。

别忘了，绑扎过程中要时不时检查一下，看看箍筋的位置是不是都在同一个水平面上，别这边高那边低的，那就难看了。

还有啊，箍筋的间距也很重要，得按照图纸上来，不能自己想当然。

有些新手可能会犯的错误，比如扎得太紧或太松。

太紧了呢，会影响柱子的受力；太松了呢，又起不到箍筋应有的作用。

所以，这松紧得适中，就好比你系鞋带一样，不松不紧，刚刚好。

总之啊，柱箍筋绑扎虽说是个技术活儿，但只要你掌握了正确的方法，注意这些细节，就能干得漂漂亮亮的。

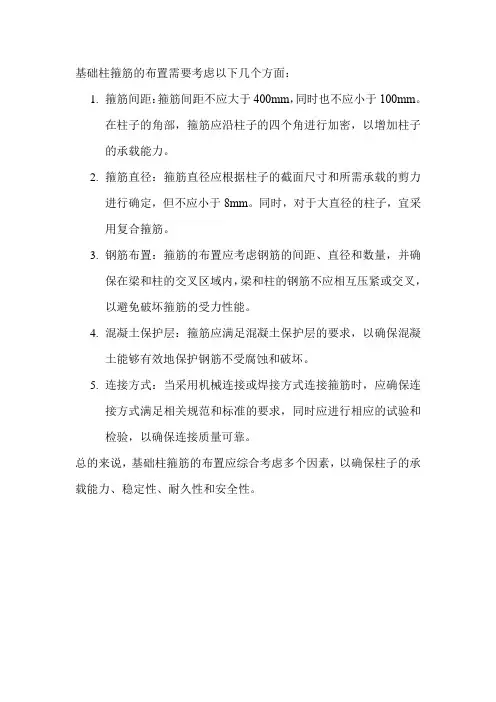

基础柱箍筋的布置需要考虑以下几个方面：
1.箍筋间距：箍筋间距不应大于400mm，同时也不应小于100mm。

在柱子的角部，箍筋应沿柱子的四个角进行加密，以增加柱子
的承载能力。

2.箍筋直径：箍筋直径应根据柱子的截面尺寸和所需承载的剪力
进行确定，但不应小于8mm。

同时，对于大直径的柱子，宜采
用复合箍筋。

3.钢筋布置：箍筋的布置应考虑钢筋的间距、直径和数量，并确
保在梁和柱的交叉区域内，梁和柱的钢筋不应相互压紧或交叉，以避免破坏箍筋的受力性能。

4.混凝土保护层：箍筋应满足混凝土保护层的要求，以确保混凝
土能够有效地保护钢筋不受腐蚀和破坏。

5.连接方式：当采用机械连接或焊接方式连接箍筋时，应确保连
接方式满足相关规范和标准的要求，同时应进行相应的试验和
检验，以确保连接质量可靠。

总的来说，基础柱箍筋的布置应综合考虑多个因素，以确保柱子的承载能力、稳定性、耐久性和安全性。

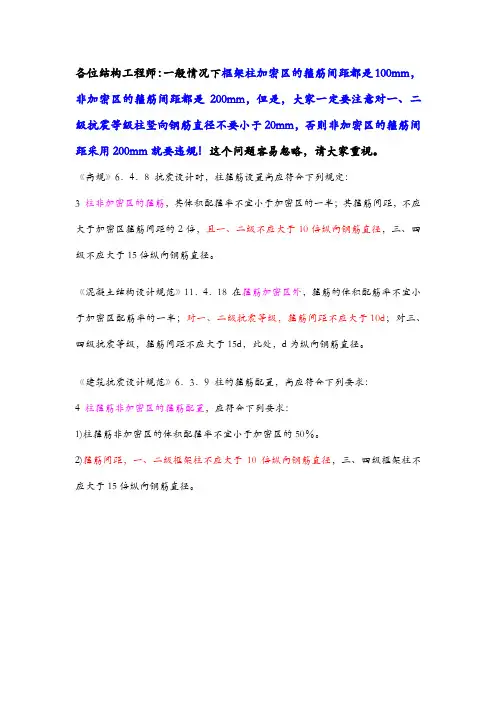

各位结构工程师：一般情况下框架柱加密区的箍筋间距都是100mm，非加密区的箍筋间距都是200mm，但是，大家一定要注意对一、二级抗震等级柱竖向钢筋直径不要小于20mm，否则非加密区的箍筋间距采用200mm就要违规！这个问题容易忽略，请大家重视。

《高规》6．4．8 抗震设计时，柱箍筋设置尚应符合下列规定：
3 柱非加密区的箍筋，其体积配箍率不宜小于加密区的一半；其箍筋间距，不应大于加密区箍筋间距的2倍，且一、二级不应大于10倍纵向钢筋直径，三、四级不应大于15倍纵向钢筋直径。

《混凝土结构设计规范》11．4．18 在箍筋加密区外，箍筋的体积配筋率不宜小于加密区配筋率的一半；对一、二级抗震等级，箍筋间距不应大于10d；对三、四级抗震等级，箍筋间距不应大于15d，此处，d为纵向钢筋直径。

《建筑抗震设计规范》6．3．9 柱的箍筋配置，尚应符合下列要求：
4 柱箍筋非加密区的箍筋配置，应符合下列要求：
1)柱箍筋非加密区的体积配箍率不宜小于加密区的50％。

2)箍筋间距，一、二级框架柱不应大于10倍纵向钢筋直径，三、四级框架柱不应大于15倍纵向钢筋直径。

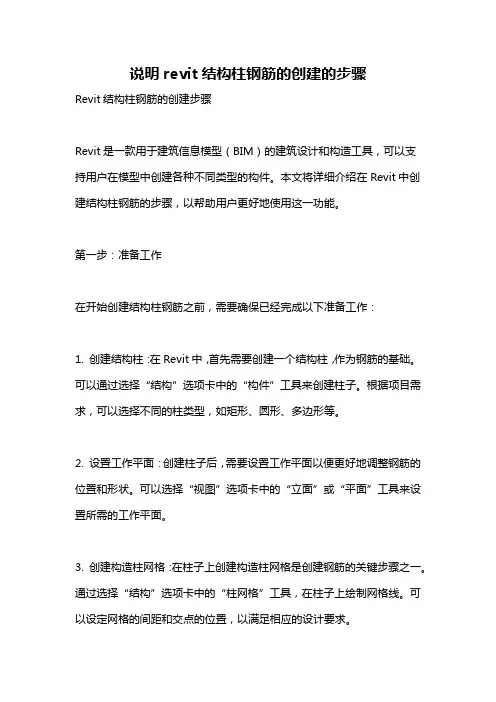

说明revit结构柱钢筋的创建的步骤Revit结构柱钢筋的创建步骤Revit是一款用于建筑信息模型（BIM）的建筑设计和构造工具，可以支持用户在模型中创建各种不同类型的构件。

本文将详细介绍在Revit中创建结构柱钢筋的步骤，以帮助用户更好地使用这一功能。

第一步：准备工作在开始创建结构柱钢筋之前，需要确保已经完成以下准备工作：1. 创建结构柱：在Revit中，首先需要创建一个结构柱，作为钢筋的基础。

可以通过选择“结构”选项卡中的“构件”工具来创建柱子。

根据项目需求，可以选择不同的柱类型，如矩形、圆形、多边形等。

2. 设置工作平面：创建柱子后，需要设置工作平面以便更好地调整钢筋的位置和形状。

可以选择“视图”选项卡中的“立面”或“平面”工具来设置所需的工作平面。

3. 创建构造柱网格：在柱子上创建构造柱网格是创建钢筋的关键步骤之一。

通过选择“结构”选项卡中的“柱网格”工具，在柱子上绘制网格线。

可以设定网格的间距和交点的位置，以满足相应的设计要求。

第二步：添加柱顶钢筋一般来说，柱子通常需要在柱顶部位添加钢筋。

下面将介绍如何在Revit 中创建柱顶钢筋。

1. 进入钢筋编辑模式：在绘制完构造柱网格后，需要进入钢筋编辑模式以添加钢筋。

可以通过选择“结构”选项卡中的“编辑道具”工具来进入编辑模式。

2. 添加钢筋：在编辑模式下，选择“添加钢筋”工具，然后选择所需的钢筋类型，如箍筋、纵筋等。

然后在柱顶部位点击鼠标以添加钢筋。

可以通过修改钢筋的长度、位置和曲线等参数，来满足特定的设计要求。

3. 设置钢筋属性：通过选择钢筋元素并在属性框中进行设置，可以进一步调整钢筋的材料、尺寸和偏移等属性。

这些属性的值将直接影响钢筋的构造和设计。

第三步：添加柱身钢筋除了在柱顶部位添加钢筋外，有时需要在柱身部位添加钢筋，以提供更好的结构支撑。

下面将介绍如何在Revit中创建柱身钢筋。

1. 进入钢筋编辑模式：同样地，需要进入钢筋编辑模式以添加柱身钢筋。

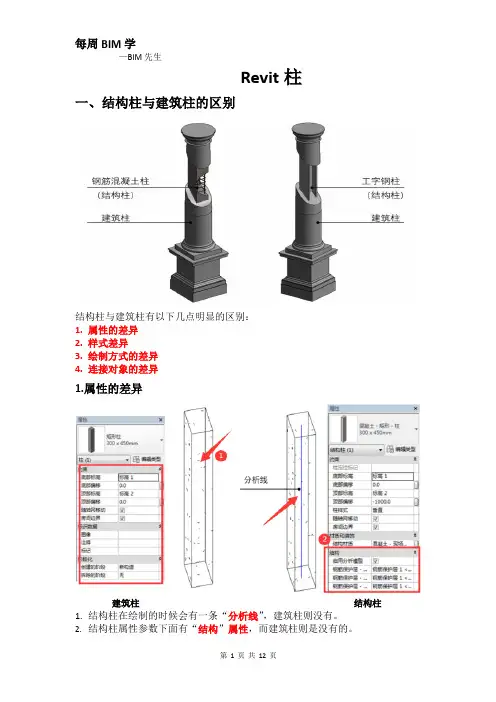

Revit柱一、结构柱与建筑柱的区别结构柱与建筑柱有以下几点明显的区别：1.属性的差异2.样式差异3.绘制方式的差异4.连接对象的差异1.属性的差异建筑柱结构柱1.结构柱在绘制的时候会有一条“分析线”，建筑柱则没有。

2.结构柱属性参数下面有“结构”属性，而建筑柱则是没有的。

3.样式差异结构柱的“修改”选项卡中的功能是稍微要多的，甚至结构柱还能绘制斜的柱子；而建筑柱则没有。

4.绘制方式差异结构柱在绘制的时候可以一次性绘制多个，而建筑柱则是没有，需要逐一绘制。

5.连接方式差异建筑柱在建筑墙上绘制的时候，能直接与建筑墙进行对象连接，使建筑柱能继承墙体的材质。

而结构柱在绘制的时候与建筑墙有明显的区域划分。

二、结构柱1.结构柱的放置我们可以在“建筑”或者是“结构”选项卡的“柱”选项中，找到“结构柱”。

1.我们可以根据轴网进行逐一进行放置。

2.还可以进行多个放置，先点“结构柱”，在“修改”选项卡中的工具栏里出现“在轴网处”，我们点击之后会进入修改界面，这时候我们可以将轴网全部框选。

框选完成后它会出现一个柱子的轮廓，我们在右上角选择“完成”。

就绘制成功了。

结构柱如何绘制在建筑柱里面？解决方法：点击左上角“结构”选项卡中“结构柱”，右上角有个“在柱处”，随即点击建筑柱即可。

3.斜柱我们在选择到结构柱的时候，它的“修改”选项卡中“放置”工具栏，有“垂直柱”和“斜柱”两种功能。

垂直柱顾名思义就是垂直的放置，也就是正常的鼠标单点放置；而斜柱则是有所不同。

我们在选择到“斜柱”的时候，左上角的选项栏里会出现以上的界面。

“斜柱”需要我们进行两次单击，第一次单击设置好标高，然后再去设置第二次单击的标高；框里面的数值也是控制标高的高低偏移。

我们先单击一次，然后第二次单击我们可以选取好距离和角度再鼠标左键单击一次。

垂直柱斜柱4.放置时自动标记问题一：结构柱如何在放置时自动标记？“结构”选项卡中选择“结构柱”，点击“在放置时进行标记”，这时候需要载入新的标记族。
