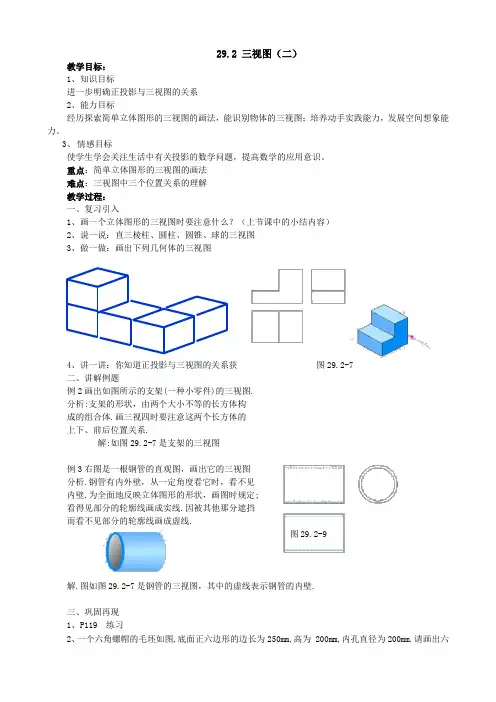

29.2 三视图（二）
教学目标：
1、知识目标
进一步明确正投影与三视图的关系
2、能力目标
经历探索简单立体图形的三视图的画法，能识别物体的三视图；培养动手实践能力，发展空间想象能力。
3、情感目标
使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。
重点：简单立体图形的三视图的画法
难点：三视图中三个位置关系的理解
教学过程：
一、复习引入
1、画一个立体图形的三视图时要注意什么？（上节课中的小结内容）
2、说一说：直三棱柱、圆柱、圆锥、球的三视图
3、做一做：画出下列几何体的三视图
4、讲一讲：你知道正投影与三视图的关系获图29.2-7
二、讲解例题
例2画出如图所示的支架(一种小零件)的三视图.
分析:支架的形状，由两个大小不等的长方体构
成的组合体.画三视四时要注意这两个长方体的
上下、前后位置关系.
解:如图29.2-7是支架的三视图
例3右图是一根钢管的直观图，画出它的三视图
分析.钢管有内外壁，从一定角度看它时，看不见
内壁.为全面地反映立体图形的形状，画图时规定;
看得见部分的轮廓线画成实线.因被其他那分遮挡
而看不见部分的轮廓线画成虚线.
图29.2-9
解.图如图29.2-7是钢管的三视图，其中的虚线表示钢管的内壁.
三、巩固再现
1、P119 练习
2、一个六角螺帽的毛坯如图,底面正六边形的边长为250mm,高为 200mm,内孔直径为200mm.请画出六
课本习题。

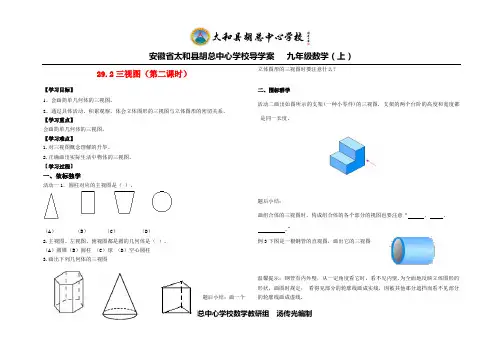

安徽省太和县胡总中心学校导学案 九年级数学（上）胡总中心学校数学教研组 汤传光编制29.2三视图（第二课时）【学习目标】1、会画简单几何体的三视图。
2、通过具体活动，积累观察，体会立体图形的三视图与立体图形的密切关系。
【学习重点】会画简单几何体的三视图。
【学习难点】1.对三视图概念理解的升华。
2.正确画出实际生活中物体的三视图。
【学习过程】一、依标独学活动一1．圆柱对应的主视图是（ ）。
（A ）（B ）（C ）（D ）2.主视图、左视图、俯视图都是圆的几何体是（ ）。
（A ）圆锥（B ）圆柱 （C ）球 （D ）空心圆柱3.画出下列几何体的三视图题后小结：画一个立体图形的三视图时要注意什么？二、围标群学活动二画出如图所示的支架(一种小零件)的三视图. 支架的两个台阶的高度和宽度都是同一长度。

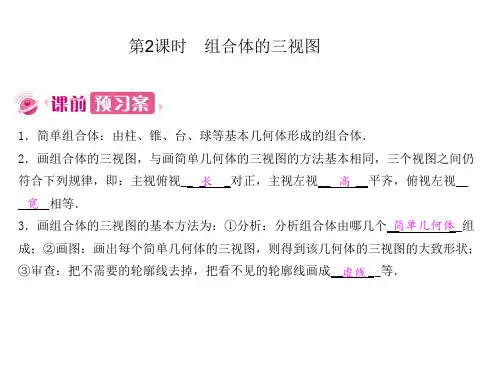

题后小结：画组合体的三视图时，构成组合体的各个部分的视图也要注意“ ， ， 。
”例3下图是一根钢管的直观图，画出它的三视图温馨提示：钢管有内外壁，从一定角度看它时，看不见内壁.为全面地反映立体图形的形状，画图时规定： 看得见部分的轮廓线画成实线，因被其他那分遮挡而看不见部分的轮廓线画成虚线.安徽省太和县胡总中心学校导学案 九年级数学（上）胡总中心学校数学教研组 汤传光编制题后小结：画钢管的主视图与俯视图时，分别是从两个方向观察钢管后画出来的，这时只能见到钢管 ，见不到 ，所以 画为虚线。
图中虚线与相邻实线的距离即钢管 ，它等于左视图中两圆 。
四、达标测评1. 画出下列几何体的三视图2. 画出下列几何体的三视图。
3．一个透明的玻璃正方体内镶嵌了一条铁丝(如图所示的粗线)，请画出该正方体的三视图。
1． 如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图。
五、课后反思：。

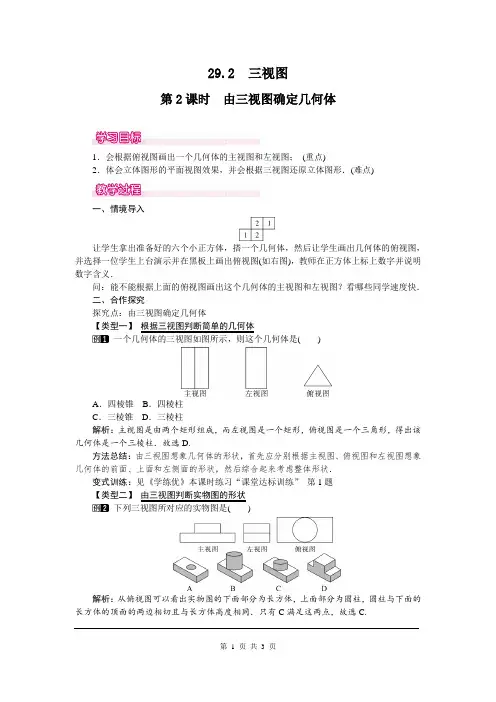

29.2 三视图第2课时 由三视图确定几何体1．会根据俯视图画出一个几何体的主视图和左视图； (重点)2．体会立体图形的平面视图效果，并会根据三视图还原立体图形．(难点)一、情境导入让学生拿出准备好的六个小正方体，搭一个几何体，然后让学生画出几何体的俯视图，并选择一位学生上台演示并在黑板上画出俯视图(如右图)，教师在正方体上标上数字并说明数字含义．问：能不能根据上面的俯视图画出这个几何体的主视图和左视图？看哪些同学速度快．二、合作探究探究点：由三视图确定几何体【类型一】 根据三视图判断简单的几何体一个几何体的三视图如图所示，则这个几何体是()A ．四棱锥B ．四棱柱C ．三棱锥D ．三棱柱解析：主视图是由两个矩形组成，而左视图是一个矩形，俯视图是一个三角形，得出该几何体是一个三棱柱．故选D.方法总结：由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．变式训练：见《学练优》本课时练习“课堂达标训练” 第1题【类型二】 由三视图判断实物图的形状下列三视图所对应的实物图是()解析：从俯视图可以看出实物图的下面部分为长方体，上面部分为圆柱，圆柱与下面的长方体的顶面的两边相切且与长方体高度相同．只有C 满足这两点，故选C.方法总结：主视图、左视图和俯视图是分别从物体正面、左面和上面看所得到的图形．对于本题要注意圆柱的高与长方体的高的大小关系．变式训练：见《学练优》本课时练习“课堂达标训练”第3题【类型三】根据俯视图中小正方形的个数判断三视图如图，是由几个小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的主视图是()解析：由俯视图可知，几个小立方体所搭成的几何体如图所示：，可知选项D为此几何体的主视图．方法总结：由俯视图想象出几何体的形状，然后按照三视图的要求，得出该几何体的主视图和侧视图．变式训练：见《学练优》本课时练习“课堂达标训练”第4题【类型四】由主视图和俯视图判断组成小正方体的个数如图，是由几个相同的小正方体搭成的几何体的主视图和俯视图，组成这个几何体的小正方体的个数是()A．5个或6个B．6个或7个C．7个或8个D．8个或9个解析：从俯视图可得最底层有4个小正方体，由主视图可得上面一层是2个或3小正方体，则组成这个几何体的小正方体的个数是6个或7个．故选B.方法总结：运用观察法确定该几何体有几列以及每列小正方体的个数是解题关键．变式训练：见《学练优》本课时练习“课堂达标训练”第2题【类型五】由三视图判断组成物体小正方体的个数由若干个相同的小立方体搭成的几何体的三视图如图所示，则组成该几何体的小立方体有()A．3块B．4块C．5块D．6块解析：由俯视图易得最底层有3个立方体，第二层有1个立方体，那么组成该几何体的小立方体有3＋1＝4(个)．故选B.方法总结：解决此类问题时要借助三种视图表示物体的特点，从主视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清物体的上下和前后形状．综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．变式训练：见《学练优》本课时练习“课后巩固提升”第3题【类型六】由三视图确定几何体的探究性问题(1)请你画出符合如图所示的几何体的两种左视图；(2)若组成这个几何体的小正方体的块数为n，请你写出n的所有可能值．解析：(1)由俯视图可得该几何体有2行，则左视图应有2列．由主视图可得共有3层，那么其中一列必有3个正方体，另一列最少是1个，最多是3个；(2)由俯视图可得该组合几何体有3列，2行，以及最底层正方体的个数及摆放形状，由主视图结合俯视图可得从左边数第2列第2层最少有1个正方体，最多有2个正方体，第3列第2层最少有1个正方体，最多有2个正方体，第3层最少有1个正方体，最多有2个正方体，分别相加得到组成组合几何体的最少个数及最多个数即可得到n的可能值．解：(1)如图所示：(2)∵俯视图有5个正方形，∴最底层有5个正方体．由主视图可得第2层最少有2个正方体，第3层最少有1个正方体；或第2层最多有4个正方体，第3层最多有2个正方体，∴该组合几何体最少有5＋2＋1＝8个正方体，最多有5＋4＋2＝11个正方体，∴n可能为8或9或10或11.方法总结：解决本题要明确俯视图中正方形的个数是几何体最底层正方体的个数．变式训练：见《学练优》本课时练习“课后巩固提升”第8题三、板书设计1．由三视图判断几何体的形状；2．由三视图判断几何体的组成．本课时的设计虽然涉及知识丰富，但忽略了学生的接受能力，教学过程中需要老师加以引导．通过很多老师的点评，给出了很多很好的解决问题的办法，在以后的教学中，要不断完善自己，使自己的教学水平有进一步的提高.。
