铝门窗五金基本知识解剖

断桥铝窗结构讲解断桥铝窗是一种常见的建筑材料，具有良好的隔热性能和耐久性，被广泛应用于各类建筑中。

本文将从断桥铝窗的结构入手，对其组成部分和特点进行详细介绍。

我们来了解一下断桥铝窗的结构。

断桥铝窗主要由铝型材、隔热条、五金配件和玻璃组成。

铝型材是窗框和窗扇的主体材料，通常采用铝合金型材制成，具有轻质、强度高、耐腐蚀等优点。

隔热条位于铝合金型材之间，起到隔热和隔音的作用，有效提高了窗户的保温性能。

五金配件包括窗框、窗扇的连接件、开启方式等，影响了窗户的使用功能和安全性。

玻璃作为窗户的主要视觉部分，不仅起到采光通风的作用，还可以提高建筑的整体观感。

断桥铝窗的结构设计旨在提高窗户的保温性能和使用寿命。

首先，铝合金型材采用中空结构，内外两层铝型材之间通过隔热条隔开，形成一道“断桥”，有效阻止了热量的传导，提高了窗户的隔热性能。

其次，断桥铝窗采用多道密封设计，有效防止了气体、水汽的渗透，提高了窗户的气密性和水密性。

此外，断桥铝窗的五金配件采用高品质不锈钢材料，具有抗腐蚀、耐磨损的特点，保证了窗户的稳固性和安全性。

断桥铝窗具有许多优点，首先是隔热性能好。

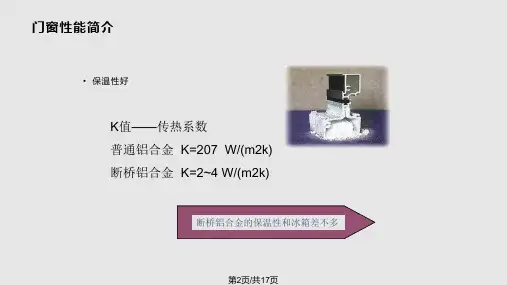

由于断桥铝窗采用了隔热条和中空结构设计，有效阻止了热量的传导，使室内外温差减小，节约了能源消耗。

其次，断桥铝窗具有良好的保温性能，可以有效防止冬季室内热量散失，提高了室内的舒适度。

此外，断桥铝窗还具有防水、防风、防尘等功能，适用于各种气候条件下的建筑使用。

总的来说，断桥铝窗作为一种现代建筑材料，具有独特的结构设计和优越的性能，被广泛应用于各类建筑中。

通过本文的介绍，相信读者对断桥铝窗的结构和特点有了更深入的了解，希望能为大家选择和使用断桥铝窗提供一些参考。

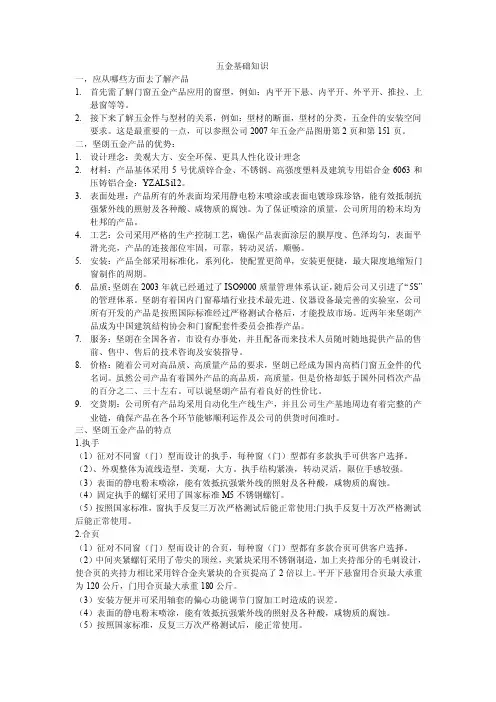

五金基础知识一，应从哪些方面去了解产品1.首先需了解门窗五金产品应用的窗型，例如：内平开下悬、内平开、外平开、推拉、上悬窗等等。

2.接下来了解五金件与型材的关系，例如：型材的断面，型材的分类，五金件的安装空间要求。

这是最重要的一点，可以参照公司2007年五金产品图册第2页和第151页。

二，坚朗五金产品的优势：1.设计理念：美观大方、安全环保、更具人性化设计理念2.材料：产品基体采用5号优质锌合金、不锈钢、高强度塑料及建筑专用铝合金6063和压铸铝合金：YZALSi12。

3.表面处理：产品所有的外表面均采用静电粉末喷涂或表面电镀珍珠珍铬，能有效抵制抗强紫外线的照射及各种酸、咸物质的腐蚀。

为了保证喷涂的质量，公司所用的粉末均为杜邦的产品。

4.工艺：公司采用严格的生产控制工艺，确保产品表面涂层的膜厚度、色泽均匀，表面平滑光亮，产品的连接部位牢固，可靠，转动灵活，顺畅。

5.安装：产品全部采用标准化，系列化，使配置更简单，安装更便捷，最大限度地缩短门窗制作的周期。

6.品质：坚朗在2003年就已经通过了ISO9000质量管理体系认证，随后公司又引进了“5S”的管理体系。

坚朗有着国内门窗幕墙行业技术最先进、仪器设备最完善的实验室，公司所有开发的产品是按照国际标准经过严格测试合格后，才能投放市场。

近两年来坚朗产品成为中国建筑结构协会和门窗配套件委员会推荐产品。

7.服务：坚朗在全国各省，市设有办事处，并且配备而来技术人员随时随地提供产品的售前、售中、售后的技术咨询及安装指导。

8.价格：随着公司对高品质、高质量产品的要求，坚朗已经成为国内高档门窗五金件的代名词。

虽然公司产品有着国外产品的高品质，高质量，但是价格却低于国外同档次产品的百分之二、三十左右。

可以说坚朗产品有着良好的性价比。

9.交货期：公司所有产品均采用自动化生产线生产，并且公司生产基地周边有着完整的产业链，确保产品在各个环节能够顺利运作及公司的供货时间准时。

门窗五金件可按用途分为建筑门锁、执手、撑挡、合叶、较链、闭门器、拉手、插销、窗钩、防盗链、感应启闭门装置等。

门窗五金是门窗的金属构件总称，主要包括：合页、较链、轨道、门吸、地吸、门夹、闭门器、门镜、压条等。

〃门窗五金”知识大全1.合页普通合页：用于橱柜门、窗、门等。

材质有铁质、铜质和不锈钢质。

普通合页的缺点是不具有弹簧钱链的功能，安装合页后必须再装上各种碰珠，否则风会吹动门板。

烟斗合页：也叫弹簧钱链。

主要用于家具门板的连接，它一般要求板厚度为16〜20毫米。

材质有镀锌铁、锌合金。

弹簧钱链附有调节螺钉，可以上下、左右调节板的高度、厚度。

它的一个特点是可根据空间，配合柜门开启角度。

除一般的90度角外，127度、144度、165度等均有相应较链相配，使各种柜门有相应的伸展度。

大门合页：它又分普通型和轴承型，普通型前面已讲过。

轴承型从材质上可分铜质、不锈钢质。

从目前消费情况来看，选用铜质轴承合页的较多，因为其式样美观、亮丽，价格适中，并配备螺钉。

其他合页：有玻璃合页、台面合页、翻门合页。

玻璃合页用于安装无框玻璃橱门上，要求玻璃厚度不大于5~6毫米。

2.钱链钱链分明较链和暗较链，明较链就是我们平时看到大多数门用到的那种，没有回弹力的。

暗较链大多用于家具上，可分为液压，快装，框门和普通的。

3,轨道门窗滑轨即供推拉式门窗运动的、通常带槽或曲线形的导轨。

常装有球式轴承，以便门窗推拉。

指推拉门轨道、吊轮、玻璃滑轮、插销（明、暗）。

4.门吸门吸是安装在门后面，在门打开以后，通过门吸的磁性稳定住，防止风吹会自动关闭。

5.地吸地吸是门吸的一种，又叫做地装式门吸。

门吸也称门碰，也是一种门页打开后吸住定位的装置，以防止风吹或碰触门页而关闭。

但在日常生活中，门吸往往单指墙装式门吸，也就是安装在墙上的门吸;地吸单指地装式门吸，也就是安装在地上的门吸。

6.门夹门夹是指玻璃门夹，用于夹持玻璃门配合地弹簧或地轴使门正常运行的五金配件，广泛应用于玻璃门窗、浴室门、淋浴房。

门窗五金配件知识大汇总五金配件是决定门窗的性能的关键性部件门窗的设计首先是门窗性能的建筑设计，以满足建筑物的功能要求为目标，合理确定门窗的性能及有关设计要求。

五金配件是负责将门窗的框与扇紧密连接的部件，没有它的存在，门窗只会变成死扇，也就失去了门窗的意义。

门窗的五金配件有哪些呢？门窗五金配件主要有：闭门器、开窗器、铰链、合页、导轨、插销、密封条、滑轮、手摇杆、拉手、玻璃夹等。

（一）什么是闭门器？自动闭门器，又称为门弹簧，按其安装位置一般可分为门顶闭门器、门底弹簧和地弹簧三类。

外装式闭门器装有液压缓冲油泵装置，它可使门开启后自动关闭。

其主要特点是门关闭时速度较慢，且关闭后无碰撞声音，它可用于学校、医院、办公楼和宾馆等大门上。

内嵌式门顶闭门器，由于内嵌式门顶闭门器是安装在门扇和门框的槽内，所以当门关闭时不影响门的外观。

它适合用于高档宾馆客房的门上。

门底弹簧或称自动门弓，分横式和直式两种。

其作用相当于双簧合页，可使门扇开启后自动关闭。

当不需要门扇自动关闭时，把门扇开启到90°即可。

该门底弹簧可用于弹簧木门或里外双向开启的门上。

地弹簧，由上下两大部分组成。

其上部结构为顶轴和顶轴套板，下部结构为回转轴杆和底座。

地弹簧不仅可使门扇自动关闭、运行平稳、无噪声，而且还可以调整门扇自动关闭的速度。

当门扇开启角度小于90°时，门窗，可里外双向自动关闭；当门扇开启到90°时，门扇可固定不动，这种地弹簧因主要结构埋于地下，可保持门扇美观，多用于较高级的建筑物的门上。

（二）什么是开窗器？开窗器又分为哪几种呢？手动开窗器和电动开窗器。

1.手动开窗器手动开窗器的目的是通过一定装置可以开启位置较高的换气窗。

根据空气的热效应原理，应该排除的热空气和轻质有害气体只有通过位置高的窗才能有效地排除。

手动开窗器一般包括五部分：开窗的执行部件（如剪式开窗件）、角连接件、操作部件、连杆和装饰盖板。

开窗执行部件决定了开窗的宽度、开窗器的承受重量和有无锁紧功能。

断桥铝窗框料及五金件详解
1、转换框的用途：窗一般是内开的，消防排烟窗才是外开的。

如果要将内开窗改为外开窗，就需要在窗框里再加一个转换框框料。

2、加强中梃：是指竖向分隔窗户的框料，当窗高度＞1.8米时，为了抗风，加强承压，需要将竖向的中梃截面加粗加强，这时的竖向中梃叫加强中梃。

3、窗扇压线：用于固定玻璃。

一般窗框外侧不需要安装，自带挡板。

内侧需要安装压线。

4、内外墙胶（硅酮耐候密封胶）：是指窗框与墙洞之间的缝隙，在打完发泡剂以后，要涂一圈密封胶。

5、窗扇玻璃和扇框处的玻璃胶（硅酮耐候密封胶）：是指玻璃和扇框处涂一圈密封胶。

6、翻转支撑：上下悬窗（内倒窗、外倒窗）的滑撑。

7、转角器：转角处不装转角器就会有缝隙。

小窗不用装。

8、窗框角码及窗扇角码：用于连接、拼装门窗框、窗扇。

1个窗框有4个角码。

窗框窗扇角码是L直角型的，中梃角码是T型的。

9、开窗器：高位窗户以及人不便开启的时候用开窗器开启窗扇。

分为手动和电动，以及1控1（1个开窗器控制开启一扇窗）、1控2（1个开窗器控制开启2扇窗）、1控3（1个开窗器控制开启3扇窗）等。

10、防脱器：防止窗户因各种原因脱落，高空坠物伤人。

11、滑撑（铰链、大/小拉杆）：是一种用于连接窗扇和窗框，使窗户能够开启和关闭的连杆式活动链接装置。

铝合金门窗五金基本知识铝合金门窗五金是指用于制作铝合金门窗的各种金属配件和附件，包括门锁、拉手、合页、密封条等。

铝合金门窗五金是门窗的重要组成部分，它们不仅起到连接和固定门窗框架的作用，还能增加门窗的安全性、密封性和美观性。

铝合金门窗五金的材料通常采用高强度铝合金材料，如6063-T5合金。

这种材料具有优异的强度、耐腐蚀性和耐磨性，能够满足门窗在使用过程中的各种要求。

而且铝合金材料还具有轻质、易加工、易成型等特点，使得门窗五金制品更加方便安装和使用。

铝合金门窗五金的种类繁多，根据不同的用途和功能可分为门锁、拉手、合页、密封条等几大类。

其中，门锁是门窗五金中最重要的配件之一，它直接关系到门窗的安全性。

门锁通常由锁芯、锁舌和锁体组成，可以通过钥匙或密码等方式进行开启和关闭。

拉手是门窗五金中最常见的配件之一，它不仅方便了门窗的开关，还起到了装饰门窗的作用。

合页是连接门窗框架和门扇的重要组成部分，它可以使门窗开启和关闭更加平稳顺畅。

密封条是门窗五金中的一种辅助材料，它被用于填充门窗框架和门扇之间的缝隙，起到密封、保温和防水的作用。

铝合金门窗五金的选择应根据门窗的具体用途和需求来确定。

首先要考虑门窗的安全性，门窗五金的选择应具备防撬、防护和防盗等功能。

其次要考虑门窗的密封性能，门窗五金的选择应具备优异的气密性、水密性和隔音性能。

此外，门窗五金的外观也很重要，要与门窗的整体风格相协调，增加门窗的美观性。

铝合金门窗五金的安装和维护也是十分重要的。

在安装门窗五金时，要按照制造商提供的说明书进行操作，确保安装质量。

在门窗使用过程中，要定期检查门锁、拉手、合页等五金配件的磨损和松动情况，及时进行维护和更换，以确保门窗的正常使用和安全性。

铝合金门窗五金是门窗的重要组成部分，不仅具备连接和固定门窗框架的作用，还能增加门窗的安全性、密封性和美观性。

选择合适的门窗五金配件对于门窗的使用效果和寿命有着重要的影响，因此在选购和使用门窗五金时应慎重考虑。

铝合金门窗的构造组成1. 引言铝合金门窗是一种广泛应用于建筑领域的门窗产品，它具有轻便、耐用、防腐蚀等特点，因此受到了广大消费者的青睐。

本文将详细介绍铝合金门窗的构造组成，从框架、玻璃、五金配件等方面进行全面解析。

2. 框架铝合金门窗的框架是门窗的主体结构，决定了门窗的稳定性和承重能力。

通常，铝合金门窗的框架由以下几个部分组成：2.1 主框主框是门窗的主要承重部分，由铝合金型材制成。

常见的型材有铝合金方管、铝合金角材等。

主框的设计要考虑到门窗的尺寸、开启方式和安装环境等因素，以确保门窗的稳定性和安全性。

2.2 翼板翼板是连接主框和玻璃的部分，通常由铝合金型材制成。

它起到固定玻璃的作用，同时也能增加门窗的密封性和隔热性能。

翼板的形状和尺寸要与主框相匹配，以确保门窗的整体美观和结构稳定。

2.3 转角连接件转角连接件用于连接主框和翼板，常见的有角码、角铰链等。

转角连接件的质量和安装方式直接影响门窗的稳定性和使用寿命，因此选择合适的转角连接件至关重要。

3. 玻璃玻璃是门窗的透明部分，直接影响门窗的采光性能和隔音性能。

铝合金门窗常用的玻璃有以下几种：3.1 单层玻璃单层玻璃是最常见的门窗玻璃，具有透光性好、价格低廉的特点。

但由于其隔热性能较差，近年来逐渐被其他类型的玻璃所替代。

3.2 双层中空玻璃双层中空玻璃是由两片玻璃之间形成一个密闭的空腔层，具有良好的隔热性能和降噪效果。

它可以有效阻挡热传导和声波传播，提高门窗的节能性能。

3.3 复合玻璃复合玻璃是由两片或多片玻璃之间通过中间层进行粘合而成，具有更好的隔热性能和安全性能。

复合玻璃在门窗领域得到广泛应用，特别是安全玻璃能够有效防止玻璃破碎时产生的尖锐碎片，降低了安全隐患。

4. 五金配件五金配件是铝合金门窗中起到连接、固定和开启作用的组件，包括门锁、合页、拉手、滑轨等。

五金配件的质量和安装方式直接关系到门窗的使用寿命和安全性。

4.1 门锁门锁是门窗的关键组件之一，它的安全性和稳定性直接关系到门窗的防盗性能。

断桥铝窗结构讲解1. 引言断桥铝窗是一种常见的建筑门窗系统，具有优良的隔热、隔音和防水性能，在现代建筑中得到广泛应用。

本文将对断桥铝窗的结构进行详细讲解，包括断桥铝合金型材、玻璃、五金配件等组成部分。

2. 断桥铝合金型材断桥铝合金型材是断桥铝窗的主要组成部分，它由两个铝合金型材通过一条塑料隔热条连接而成。

这种结构使得断桥铝窗在隔热性能上有很大的提升。

2.1 外侧铝合金型材外侧铝合金型材通常由高强度、耐腐蚀的铝合金制成。

其截面形状可以根据实际需要设计，常见的有平开式、推拉式等。

外侧铝合金型材负责承受风压和保护内部结构。

2.2 内侧铝合金型材内侧铝合金型材通常由较软、导热性能好的铝合金制成。

其截面形状与外侧型材相对应，通过塑料隔热条与外侧型材连接。

内侧铝合金型材的主要作用是隔热，减少热量传导。

2.3 塑料隔热条塑料隔热条是连接外侧铝合金型材和内侧铝合金型材的关键部件。

它通常采用高强度、耐老化的塑料制成，具有良好的隔热性能和耐候性能。

3. 玻璃玻璃是断桥铝窗中的重要组成部分，它直接影响到窗户的透光性、隔音性和保温性能。

3.1 单层玻璃单层玻璃是最基本的玻璃类型，具有较低的隔音和保温性能。

在一些特殊情况下，如门窗面积较小或要求不高的场合，可以采用单层玻璃。

3.2 双层玻璃双层玻璃由两片玻璃之间夹有一层空气或稀有气体形成，具有较好的隔音和保温性能。

它可以有效隔绝外界噪音和热量传递，提供更加舒适的室内环境。

3.3 中空玻璃中空玻璃是一种特殊的双层玻璃，两片玻璃之间夹有一层密封的空气或稀有气体，并在边缘处进行密封处理。

中空玻璃具有较好的隔音和保温性能，同时还能有效防止结露。

4. 五金配件五金配件是断桥铝窗中起连接、固定和操作作用的部件，包括合页、锁具、滑轮等。

4.1 合页合页用于连接窗框和窗扇，在断桥铝窗中起到支撑和转动的作用。

合页通常由不锈钢制成，具有耐腐蚀、耐磨损的特点。

4.2 锁具锁具用于固定窗扇在关闭状态下与窗框连接，保证窗户的安全性。

2 铝合金门窗的构造2.1 铝合金门窗的分类和标记2.1.1 分类和代号2.1.1.1 用途门、窗按外围护和内围护用，划分为两类：1) 外墙用，代号为W；2) 内墙用，代号为N。

2.1.1.2 类型门、窗按使用功能划分的类型和代号及其相应性能项目分别见表2-1、表2-2。

表2-1 门的功能类型和代号表2-2 窗的功能类别和代号2.1.1.3 品种按开启形式划分门、窗品种与代号分别见表2-3 、表2-4 。

表2-4 窗的开启形式品种与代号2.1.1.4 产品系列以门、窗框在洞口深度方向的设计尺寸—门、窗框厚度构造尺寸（代号为C2，单位为毫米）划分。

门、窗框厚度构造尺寸符合1/10M（10mm）的建筑分模数数列值的为基本系列；基本系列中按5mm进级插入的数值为辅助系列。

门、窗框厚度构造尺寸小于某一基本系列或辅助系列值时，按小于该系列值的前一级标示其产品系列。

（如门、窗框厚度构造尺寸为72mm时，其产品系列为70系列；门、窗框厚度构造尺寸为69mm时，其产品系列为65系列）2.1.1.5 规格以门窗宽、高的设计尺寸—门、窗的宽度构造尺寸（B2）和高度构造尺寸（A2）的千、百、十位数字，前后顺序排列的六位数字表示。

例如，门窗的B2、A2分别为1150mm和1450mm 时，其尺寸规格型号为115145。

2.1.2 命名和标记2.1.2.1 命名方法按门窗用途（可省略）、功能、系列、品种、产品简称（铝合金门，代号LM；铝合金窗, 代号LC）的顺序命名。

2.1.2.2 标记方法按产品的简称、命名代号—尺寸规格型号、物理性能符号与等级或指标值（抗风压性能P3－水密性能ΔP－气密性能q1 / q2－空气声隔声性能R w C tr/R w C－保温性能K－遮阳性能SC—采光性能T r）、标准代号的顺序进行标记。

2.1.2.3 命名与标记示例示例1：命名—（外墙用）普通型50系列平开铝合金窗，该产品规格型号为115145，抗风压性能5级，水密性能3级，气密性能7级，其标记为：铝合金窗WPT50PLC-115145（P35－ΔP3－q17）GB/T ×××－200×。
