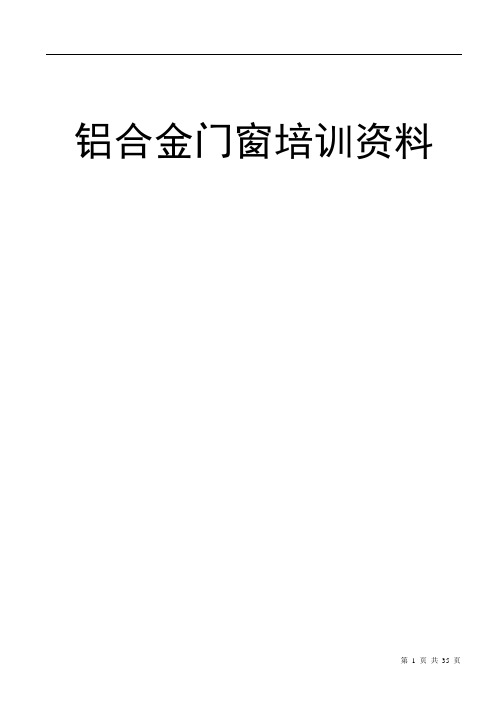

铝合金门窗培训资料目录第一章基础知识一．门窗的概念与作用二．门窗的材料及其优缺点三．门窗的分类、构造第二章组成门窗材料一．铝合金型材（一）铝及铝合金简介（二）铝合金型材的生产工艺及设备二．玻璃三．密封胶四．五金配件五．其它辅材第三章铝门窗生产加工一．基地加工厂简介二．生产加工流程第四章铝门窗安装一．门窗安装作业指导书二．…第五章铝合金门窗工程行业术语第六章门窗工程其它产品介绍一．阳台玻璃栏杆、钢栏杆二．护窗栏杆三．玻璃雨蓬四．…第七章铝合金门窗设计一．门窗设计规范二．大样图、节点图的深化设计三．常见错误及注意事项四．…第八章铝合金门窗工程投标一．招标文件阅读（1）招标文件阅读（2）投标疑问二．成本预算（1）材料询价（2）材料用量计算（3）成本表编制三．投标报价四．经验总结五．…第一章基础知识一、门窗的概念与作用门窗即门与窗（英文：Doors & Windows）。
作用一、窗：通风、采光及观景眺望；门：室内、室内外交通联系交通疏散，兼起通风采光的作用。
作用二、门窗按其所处的位置不同分为围护构件或分隔构件，有不同的设计要求要分别具有保温、隔热、隔声、防水、防火等功能，新的要求节能，寒冷地区由门窗缝隙而损失的热量，占全部采暖耗热量的25%左右。
门窗的密闭性的要求，是节能设计中的重要内容。
门和窗是建筑物围护结构系统中重要的组成部分。
作用三、门和窗又是建筑造型的重要组成部分（虚实对比、韵律艺术效果，起着重要的作用）所以它们的形状、尺寸、比例、排列、色彩、造型等对建筑的整体造型都有很大的影响。
二、门窗的材料及其优缺点1.铝合金：优点是挤压成型、装饰效果好，缺点是保温差、耗能高；2.断桥铝：有穿条和注胶两种形式，节能隔热、坚固美观。
3.玻璃：常用于制作室内隔断，无框地弹门等。
4.不锈钢：优点是装饰效果优异、不生锈,缺点是造价较高；5.塑钢：优点是综合性能好,性价比高，缺点是采光面积小；6.钢：标准钢窗料（实腹、空腹），优点是坚固耐久、防火、挡光少、经济，缺点是维护不好易锈蚀、保温性能差；7.木：高档木窗用集成材，优点是加工修理方便、保温性能优，缺点是挡光较多、实木易变形、开裂及受虫蛀；三、门窗的分类、构造1. 按材料分类，大致可以分为以下几类：普通铝合金门窗：门窗的主要结构材料是6063－T5牌号的铝合金（因强度要求，也有选择6063-T6合金牌号和6060-T6合金牌号的铝合金，比如说与我司合作的比利时瑞那斯系统窗用的就是6060-T6合金牌号的铝合金），框体和扇体铝合金材料一般是一整根单体的结构，外加玻璃压线构成安装玻璃的槽口。
门窗业-常识篇.doc铝合金门窗的规格采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗。
包括以铝合金作受力杆件（承受并传递自重和荷载的杆件）基材的和木材、塑料复合的门窗，简称铝木复合门窗、铝塑复合门窗。
铝合金门窗有推拉铝合金门、推拉铝合金窗、平开铝合金门、平开铝合金窗及铝合金地弹簧门五种。
一种门窗分为基本门窗和组合门窗。
基本门窗由框、扇、玻璃、五金配件、密封材料等组成。
组合门窗由两个以上的基本门窗用拼樘料组合成其他形式的窗或连窗门。
按开启方式分为：固定窗、上悬窗、中悬窗、下悬窗、立转窗、平开门窗、滑轮平开窗、滑轮窗、平开下悬门窗、推拉门窗、推拉平开窗、折叠门、地弹簧门。
按性能分为：普通型门窗、隔声型门窗、保温型门窗。
按应用部位分为：门窗、外门窗。
每种门窗按门窗框厚度构造尺寸分为若干系列，例如门框厚度构造尺寸为90mm的推拉铝合金门，则称为90系列推拉铝合金门。
50.60.70.80这些都是型材的宽度，以毫米为单位。
50.60一般是平开窗，73，80，85，90以推拉窗居多铝合金推拉门有70系列和90系列两种，基本门洞高度有2100、2400、2700、3000mm，基本门洞宽度有1500、1800、2100、2700、3000、3300、3600mm。
推拉铝合金窗有55系列、60系列、70系列、90系列、90一I系列。
基本窗洞高度有900、1200、1400、1500、1800、2100mm；基本窗洞宽度有1200、1500、1800、2100、2400、2700、3000mm。
铝合金平开门有50系列、55系列、70系列。
基本门洞高度有2100、2400、2700mm，基本门洞宽度有800、900、1200、1500、1800mm。
平开铝合金窗有40系列、50系列、70系列。
基本窗洞高度有600、900、1200、1400、1500、1800、2100mm；基本窗洞宽度有600、900、1200、1500、1800、2100mm。
铝合金门窗从业人员培训教材（完整篇）目录第一节：门窗的作用、定义及铝合金门窗执行的标准第二节：公司主要门窗系列、及门窗的主要开启方式第三节：铝合金门窗的主要材料及性能第四节：对铝合金门窗生产加工图的识别第五节：设计门窗分格注意事项、设计重点第六节：下单注意事项第七节：设计方案第一节：门窗的作用、定义及铝合金门窗执行的标准：一、门窗的作用:门窗是建筑外围护结构的开口部位，是抵御风雨尘虫，实现建筑热、声、光环境等物理性能的极其重要的功能性部件，并且具有建筑外立面和室内环境两重装饰效果，直接关系到建筑的使用安全、舒适节能和人民生活水平的提高。
它必须具有采光、通风、防风雨、保温（词条“保温”由行业大百科提供）、隔热、隔声、防尘（词条“防尘”由行业大百科提供）、防虫、防火、防盗等多种使用功能，才能为人们提供安全舒适的室内居住环境，同时作为建筑外墙和室内装饰的一部分，其结构形式、材料质感、表面色彩等外观效果，对建筑物内外的美观协调起着十分重要的功能和装饰作用。
二、铝合金门窗的相关的定义：隔热材料：用以连接铝合金型材（词条“铝合金型材”由行业大百科提供）的低热导率的非金属材料（词条“金属材料”由行业大百科提供）隔热条的导热系数(W/m2·k)：0.3铝合金的导热（词条“导热”由行业大百科提供）系数(W/m2·k)：207隔热条和铝合金型材使用年限为20年隔热型材分为穿条式和浇注式穿条式：通过开齿、穿条、滚压工序，将条型隔热材料穿入铝合金型材穿条槽内，并使之被铝合金型材牢固咬合的复合方式浇注式：把液态隔热材料注入铝合金型材浇注槽内并固化，切除铝合型材浇注槽内的临时连接桥使之断开金属连接，通过隔热材料将铝合金型材断开的二部分结合在一起的复合方式隔热型材：以隔热材料连接铝合金型材而制成的具有隔热功能的复合型材铝合金窗：由铝合金建筑型材制做框、扇结构的窗铝合金门：由铝合金建筑型材制做框、扇结构的门外窗：有一个面朝向室外的窗外门：有一个面朝向室外的门平开门：合页(铰链)装于门侧面、向内或向外开启的门推拉门：单扇、双扇或多扇向左右推拉的门平开窗：合页(铰链)装于窗侧面、向内或向外开启的门滑轴平开窗：窗上下装有折叠合页(铰链)沿框边向内或向外开启的窗上下推拉窗：窗扇沿垂直方向上下推拉的窗左右推拉窗：窗扇沿水平方向垂直左右推拉的窗上悬窗：合页(铰链)装于窗上侧，向内或向外开启的窗下悬窗：合页(铰链)装于窗下侧，向内或向外开启的窗落地窗：通至地面的长窗，开启扇可作门用百叶窗（词条“百叶窗”由行业大百科提供）：用多片百叶片组成的窗带形窗：多扇连续水平方向组合的窗三、铝合金门窗执行的标准：《铝合金窗》---------GB/T8479—2003《铝合金门》---------GB/T8478—2003《住宅建筑门窗应用技术规范》-----DBJ01—79—2004《建筑外窗抗风压性能分级及检测方法》GB/T7106-2002《建筑外窗气密性能分级及检测方法》GB/T7107-2002《建筑外窗水密性能分级及检测方法》GB/T7108-2002《建筑外窗采光性能分级及检测方法》GB/T11976-2002《建筑外窗空气隔声性能分级及检测方法》GB/T8485-2002《建筑外窗保温性能分级及检测方法》GB/T8484-2002《铝合金建筑型材第1部分基材》GB/T5237.1-2004《铝合金建筑型材第2部分阳极氧化、着色型材》GB/T5237.2-2004 《铝合金建筑型材第3部分电泳涂漆型材》GB/T5237.3-2004《铝合金建筑型材第4部分粉末喷涂（词条“粉末喷涂”由行业大百科提供）型材》GB/T5237.4-2004《铝合金建筑型材第5部分氟碳漆喷涂型材》GB/T5237.5-2004《铝合金建筑型材第6部分隔热型材》GB/T5237.6-2004《建筑玻璃应用技术规程》JGJ113-2003《浮法玻璃（词条“浮法玻璃”由行业大百科提供）》GB 11614-1999《钢化玻璃》GB/T9963-1999《夹层玻璃》GB 9962-1999《中空玻璃》GB/T11944-2002《镀膜玻璃第一部分阳光控制镀膜玻璃》GB/T18915.1-2002《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T18915.2-2002硅酮建筑密封胶》GB/T14683-2003《铝合金门插销》QB/T3885(GB 9297)-1999《平开铝合金窗执手》QB/T3886(GB 9298)-1999《平开铝合金撑挡（词条“撑挡”由行业大百科提供）》QB/T3887(GB 9299)-1999《铝合金窗不锈钢滑撑（词条“滑撑”由行业大百科提供）》QB/T3888(GB 9300)-1999 《铝合金门窗拉手》QB/T3889(GB 9301)-1999《铝合金门窗锁》QB/T3890(GB 9302)-1999《铝合金门门锁》QB/T3891(GB 9303)-1999《推拉铝合金门窗用滑轮》QB/T3892(GB 9304)-1999《十字槽盘头自攻螺钉》GB 845-85《十字槽沉头自攻螺钉》GB 846-85《建筑装饰（词条“建筑装饰”由行业大百科提供）装修工程质量验收规范》GB 50210-2001 第二节：门窗系列、及门窗的主要开启方式一、型材系列1：50系列：主要用于平开门、窗2：55系列：主要用于平开门、窗3：60系列：主要用于平开门、窗4：76系列：主要用于推拉窗5：76系列：主要用于推拉门6：95系列：主要用于推拉门二、门窗的开启方式主要有：内平开窗、平开下悬窗、上悬窗、外平开窗、下悬窗、推拉窗、中悬窗（词条“中悬窗”由行业大百科提供）、内平开门、外平开门、推拉门、提升推拉门、折叠门、平行推拉上悬门。
门窗业-常识篇.doc1 2010最新中国铝材铝合金十大品牌排名中铝铝材(中国铝业集团,中国铝型材企业十强,中央管理的特大型国有企业)2 亚洲-南亚(中国驰名商标,中国名牌,中国铝型材企业十强,广东亚洲铝厂有限公司)3 坚美铝材(中国驰名商标,中国名牌,中国铝型材企业十强,广东坚美铝型材厂有限公司)4 凤铝铝材(中国名牌,广东省著名商标,广东省名牌产品,广东凤铝铝业有限公司)5 新中亚铝材(中国名牌,中国驰名商标,广东名牌产品,广东新中亚铝业有限公司)6 兴发铝材(中国名牌,中国驰名商标,中国铝型材企业十强,兴发铝业控股有限公司)7 南山铝材(中国名牌,中国驰名商标,中国铝型材企业十强,山东南山铝业股份有限公司)8 经阁铝型材(中国驰名商标,中国铝型材企业十强,经阁铝业科技股份有限公司)9 伟业铝材(中国名牌,广东省著名商标,广东省名牌产品,广东伟业铝厂有限公司)10 南南铝材(中国驰名商标,广西著名商标,高新技术企业,南南铝业股份有限公司)铝合金门窗的规格采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗。
包括以铝合金作受力杆件（承受并传递自重和荷载的杆件）基材的和木材、塑料复合的门窗，简称铝木复合门窗、铝塑复合门窗。
铝合金门窗有推拉铝合金门、推拉铝合金窗、平开铝合金门、平开铝合金窗及铝合金地弹簧门五种。
一种门窗分为基本门窗和组合门窗。
基本门窗由框、扇、玻璃、五金配件、密封材料等组成。
组合门窗由两个以上的基本门窗用拼樘料组合成其他形式的窗或连窗门。
按开启方式分为：固定窗、上悬窗、中悬窗、下悬窗、立转窗、平开门窗、滑轮平开窗、滑轮窗、平开下悬门窗、推拉门窗、推拉平开窗、折叠门、地弹簧门。
按性能分为：普通型门窗、隔声型门窗、保温型门窗。
按应用部位分为：内门窗、外门窗。
每种门窗按门窗框厚度构造尺寸分为若干系列，例如门框厚度构造尺寸为90mm的推拉铝合金门，则称为90系列推拉铝合金门。
50.60.70.80这些都是型材的宽度，以毫米为单位。
50.60一般是平开窗，73，80，85，90以推拉窗居多铝合金推拉门有70系列和90系列两种，基本门洞高度有2100、2400、2700、3000mm，基本门洞宽度有1500、1800、2100、2700、3000、3300、3600mm。
推拉铝合金窗有55系列、60系列、70系列、90系列、90一I系列。
基本窗洞高度有900、1200、1400、1500、1800、2100mm；基本窗洞宽度有1200、1500、1800、2100、2400、2700、3000mm。
铝合金平开门有50系列、55系列、70系列。
基本门洞高度有2100、2400、2700mm，基本门洞宽度有800、900、1200、1500、1800mm。
平开铝合金窗有40系列、50系列、70系列。
基本窗洞高度有600、900、1200、1400、1500、1800、2100mm；基本窗洞宽度有600、900、1200、1500、1800、2100mm。
铝合金地弹簧门有70系列、100系列。
基本门洞高度有2100、2400、2700、3000、3300mm，基本门洞宽度有900、1000、1500、1800、2400、3000、3300、3600mm。
铝合金型材表面阳极氧化膜颜色有银白色、古铜色。
根据型材挤压后的加工工艺，基本上可以分为氧化、电泳、静电粉末喷涂、氟碳喷涂这几种，也就是说涂装方法不同。
目前市场上消费的85％为静电粉末喷涂型材，即彩铝型材。
玻璃品种可采用普通平板玻璃、浮法玻璃、夹层玻璃、钢化玻璃、中空玻璃等。
玻璃厚度一般为5mm或6mm。
断桥铝合金门窗成本1.断桥铝型材，占整个成品窗很大的比重。
2．五金件：五金配件的优劣在很大程度上影响了窗户的价格，比如进口五金件与国产五金件的质量差异就非常大，进口五金件一般使用20000次无故障，好一些的厂家在关键部位使用进口产品，在一般部位则使用国产产品；一些小厂家生产的窗户则使用国产产品，那么表现在价格上至少要便宜一半以上。
一套普通平开窗塑钢门窗要80元/套五金配件，断桥铝则需要150元左右。
平开上悬就更贵了，一套进口的五金配件成本就高达300到500元。
(国产平开窗五金150元/套，平开上悬窗五金280元/套，平开门五金580；进口平开窗五金240元/套，平开上悬窗五金360元/套，平开门五金720元/套。
推拉窗的五金80元套。
)3．玻璃：单玻，双玻，中空玻璃。
目前断桥铝的门窗多用中空玻璃，中空玻璃5mm+9A+5mm 双面钢化，大概是80元/平米左右4. 密封处理：带密封条的压条必须与玻璃全部贴紧，压条与型材的接缝处应无明显缝隙，接头缝隙应小于或等于1毫米。
门窗的密封处理有压密封条、填发泡胶、打玻璃胶、打密封胶等，这些密封处理的费用大概是20元/平米。
密封条的品牌是三元乙丙，发泡胶的品牌是桑莱斯，玻璃胶的品牌是美国道康宁，密封胶的品牌是美国道康宁，这些都是好的品牌。
5．拼樘料：拼樘料应与窗框连接紧密，同时用嵌缝膏密封，不得晃动，6.角码、纱窗、胶条。
断桥铝门窗配用最多的隐纱窗，隐形纱窗大概的价格150元/套，隐形纱窗是纱网能自动回卷的纱窗。
主要是通风防蚊用的。
框架是紧附在窗框上，要用的时候把纱网拉下来，不用的时候纱网会自动地回卷到网盒里。
不占空间，而且密封性强。
7、水，电，人工（车间工人及设计人员工资），税率等。
人工费用：断桥铝门窗的制作费是25元/平米，安装费用是35元平米。
详细点就是：型材用量*型材单价=型材价格角码用量*角码单价=角码价格再加上五金件，隐形纱窗，玻璃，三元乙丙胶条，其它配件，制作安装，机电运输等费用就是成本价了！断桥铝合金门窗选用要点1)断桥铝合金门窗是最高级的铝合金门窗，它是继木窗.铁窗.塑钢门窗和普通彩色铝合金门窗之后的第五代新型保温节能性门窗。
它的表面可以涂装成各种各样的颜色。
(2)断桥彩色铝合金门窗的组成结构是结合了木窗的环保，铁窗.钢窗的牢固安全，塑钢门窗保温节能的共性是由两个不同断面通过节能隔热条组合而成，节能隔热条又叫尼龙条，它的主要作用是起到热传递中间断开而防止冷热传递迅速或缓热传递的功能。
其结构比普通铝门窗复杂，成本较高，普通彩铝不具有隔热条，不保温不节能只是在表面做粘贴处理。
(3)断桥铝合金门窗的型材断面壁厚严格遵循国家标准。
壁厚要求都必须在1.4mm以上，因为壁厚薄关系到组装技术和组成门窗的牢固安全问题。
而普通彩铝门窗壁厚要求就不太严格，一般根据市场和加工门窗场利益而定，一般在1.0mm左右。
(4)断桥彩色铝门窗和普通彩色铝门窗的组装技术要求特点：断桥彩色铝门窗是通过1.4mm或1.4mm以上的壁厚切成45度角，拐角处用3mm以上的专用插件通过门窗组装成套设备。
挤压定位，而普通门窗则是用1mm左右的普通角铝用拉铆钉连接而成，其牢固安全程度则差，但造价低。
而组装好的彩色断桥铝门窗成人站立于上走动也不会有问题。
成套设备组装出来的和用人工现场操作组装的在技术上要求上都相差甚远。
专用断桥铝型材和普通铝型材是不能比较的。
(5)断桥彩色铝门窗是必须由铝材厂家专业生产周期定做而成其表面颜色处理都专业化技术化，使用期限是永久性的，而普通彩色铝门窗只是由普通任何一种铝材，不经专业化处理涂装自己要的一种颜色，技术处理没有铝材生产厂家到位专业，涂装效果和使用年限不会太好，太久就会出现掉色退色现象，人称牛皮腺，从而决定了断桥彩色铝门窗就是生产制作周期长，而普通彩铝门窗生产制作周期短的特点。
(6)断桥彩色铝门窗与普通铝门窗的设计是不一样的，断桥设计格局大气.采光通透，根据不同空间设计而成，而普通铝门窗则只能按常规设计采光通透差，断桥窗开启窗设计都是大设计，专用断桥平开窗五金件，而普铝则任何一种五金件均可使用，美观则差。
(7)断桥窗玻璃必须是中空玻璃5mm+9A+5mm双面钢化，而普通彩铝一般都是单居玻璃，所以断桥隔音保温效果都好。
(8)结合断桥壁厚强度高，合金成份高的特点适用于高层建筑高档住宅小区，抗风压承重好隔热保温性好，所以断桥窗又叫高级气密窗…到目前为止，与其它的建筑材料如塑钢、铝合金相比较，断桥铝的价格高的惊人。
一般的塑钢或铝合金价格在200元到400元左右一平米，而断桥铝的价格则在600-1200/平米左右，属于高价位产品。
那么断桥铝为什么这么贵呢？首先，无论是塑钢、铝合金还是断桥铝，成本的计算方式是相同的，即材料的价格是按重量来计算。
以市场上用量最大的塑钢为例，每平米塑钢成品需要塑钢材料约9公斤左右，而断桥铝每平米则需要断桥铝型材11公斤。
原材料价格上断桥铝是塑钢的3倍，约3.3万/吨，也就是说光是原材料每平米成本就在370元左右。
当然，不同型材价格略有差别，但不会相差太大。
其次是五金配件上的差异，断桥铝门窗所需的五金配件需要承受更大的重量，需要更好的密封效果，所以其价格也远高于塑钢门窗。
比如说第三，断桥铝门窗的密封胶和防水胶需要的量大，而且对胶的要求高。
塑钢门窗上的玻璃和框之间的密封是用胶条完成的，而断桥铝则需要高质量的玻璃胶，每平米胶的成本要在50元到80元左右。
钢衬价格镀锌的5300左右，门窗玻璃的规格分类及作用在安装塑钢门窗或断桥铝门窗时，可以装两层玻璃，也可以选择单玻璃安装，还可以使用双层中空玻璃，但有些消费者并不知道双层玻璃与中空玻璃的区别。
1、一般的单层玻璃分格法与浮法，厚度为4毫米或5毫米2、双层玻璃与单层的一样，区别是在两层玻璃中间用海绵条隔开，但还是会进空气，所以两层玻璃中间会起雾！3、中空玻璃与双层玻璃的区别在于是两层玻璃之间充入气体，一般是空气，然后周圈用含干燥剂（分子筛）的铝框，加PU胶密封，效果很好，冬天不会起雾气。
一般来说，中空玻璃的有效年限为８～１０年，在它的使用过程中，可能会有水汽渗入，出现水珠，不过这是一个漫长的过程，国家规定，中空玻璃使用五年出现水汽都可算做合格产品。
中空玻璃的密封性、保温性能非常好，主要是由于它的特殊材质，在冬天辨别中空玻璃是否合格非常简单，只要看它里外是否结冻，如果出现冰冻则不合格。
4、真空玻璃市面上很少见，因为造价太高，制作工序复杂，所以只有很少的地方用。
密封胶条和毛条在塑钢门窗中的重要性在塑钢门窗和断桥铝门窗生产和安装中，最不能少的一种附件，是密封条。
密封条在用途上分为玻璃封条(胶条)和毛条两类，玻璃密封条用于玻璃和扇及框之间的密封，毛条主要用于框和扇之间的密封。
密封胶条，一般应用于平开窗和平开上悬窗，以及平开窗和推拉窗等窗型的窗扇和玻璃间的密封；密封毛条，一般应用于推拉窗的扇与扇之间的密封、防尘作用。
毛条的安装部位一般在窗(门)扇上，框扇的四周围或密封桥(档风块)上，增强框与扇之间的密封。
