数控加工实用基础练习题

数控练习题初级数控技术在现代制造业中扮演着重要的角色，掌握数控编程和操作技能对于从事数控加工的人员来说至关重要。

为了帮助初学者提升数控技能，以下是一些初级的数控练习题，供大家练习。

1. G代码和M代码使用合适的G代码和M代码完成以下任务：(a) 将刀具移动到X坐标为50，Y坐标为80的位置。

(b) 设定进给速度为200mm/min。

(c) 开启冷却系统。

(d) 打开刀具切割。

(e) 关闭冷却系统。

2. 刀具半径补偿刀具半径为6mm，使用半径补偿功能完成以下任务：(a) 绘制一个直径为20mm的圆。

(b) 绘制一个长30mm、宽15mm的矩形。

3. 螺旋插补使用螺旋插补命令完成以下任务：(a) 绘制一个内半径为10mm，外半径为20mm的圆环。

(b) 绘制一个半径为15mm，螺距为5mm的螺旋线。

4. 轮廓铣削使用轮廓铣削命令完成以下任务：(a) 完成一个外形为正方形，边长为40mm的铣削任务。

(b) 完成一个外形为圆形，直径为30mm的铣削任务。

5. 榫卯加工使用合适的刀具半径补偿和轮廓加工命令完成以下任务：(a) 按照给定的图纸尺寸，完成一个榫卯加工任务。

6. 螺纹加工使用合适的螺纹加工命令完成以下任务：(a) 加工一个螺纹直径为10mm，螺距为2mm的外螺纹。

(b) 加工一个螺纹直径为20mm，螺距为4mm的内螺纹。

7. 自动换刀编写一个程序，实现自动换刀功能，完成以下任务：(a) 按照预设的顺序自动完成多道切削任务，每个任务使用不同的刀具。

8. 循环加工编写一个循环程序，实现以下任务：(a) 在圆周上平均分布10个孔，每个孔直径为5mm。

(b) 在一个工件上重复加工相同的轮廓。

这些练习题涵盖了数控编程和操作中的基本技能。

通过反复练习这些题目，初学者可以逐渐熟悉数控编程语言和机床操作流程，提高数控加工的能力。

希望大家能够认真对待这些练习题，不断提升自己的数控技能。

加油！。

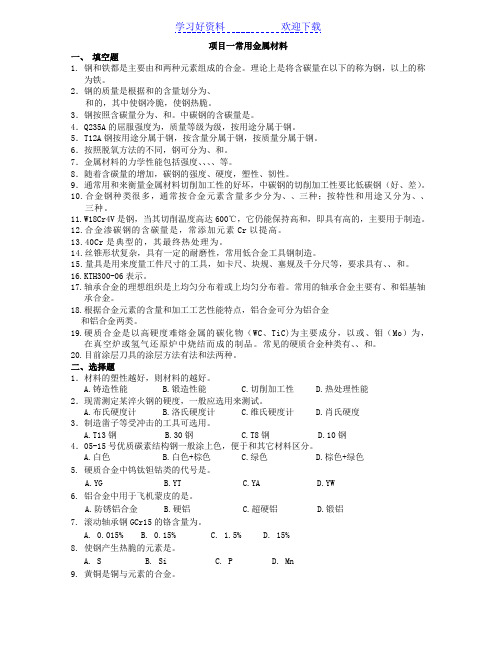

项目一常用金属材料一、填空题1. 钢和铁都是主要由和两种元素组成的合金。

理论上是将含碳量在以下的称为钢，以上的称为铁。

2．钢的质量是根据和的含量划分为、和的，其中使钢冷脆，使钢热脆。

3．钢按照含碳量分为、和。

中碳钢的含碳量是。

4．Q235A的屈服强度为，质量等级为级，按用途分属于钢。

5．T12A钢按用途分属于钢，按含量分属于钢，按质量分属于钢。

6．按照脱氧方法的不同，钢可分为、和。

7．金属材料的力学性能包括强度、、、、等。

8．随着含碳量的增加，碳钢的强度、硬度，塑性、韧性。

9．通常用和来衡量金属材料切削加工性的好坏，中碳钢的切削加工性要比低碳钢（好、差）。

10.合金钢种类很多，通常按合金元素含量多少分为、、三种；按特性和用途又分为、、三种。

11.W18Cr4V是钢，当其切削温度高达600℃，它仍能保持高和，即具有高的，主要用于制造。

12.合金渗碳钢的含碳量是，常添加元素Cr以提高。

13.40Cr是典型的，其最终热处理为。

14.丝锥形状复杂，具有一定的耐磨性，常用低合金工具钢制造。

15.量具是用来度量工件尺寸的工具，如卡尺、块规、塞规及千分尺等，要求具有、、和。

16.KTH300-06表示。

17.轴承合金的理想组织是上均匀分布着或上均匀分布着。

常用的轴承合金主要有、和铝基轴承合金。

18.根据合金元素的含量和加工工艺性能特点，铝合金可分为铝合金和铝合金两类。

19.硬质合金是以高硬度难熔金属的碳化物（WC、TiC)为主要成分，以或、钼（Mo）为，在真空炉或氢气还原炉中烧结而成的制品。

常见的硬质合金种类有、、和。

20.目前涂层刀具的涂层方法有法和法两种。

二、选择题1．材料的塑性越好，则材料的越好。

A.铸造性能B.锻造性能C.切削加工性D.热处理性能2．现需测定某淬火钢的硬度，一般应选用来测试。

A.布氏硬度计B.洛氏硬度计C.维氏硬度计D.肖氏硬度3．制造凿子等受冲击的工具可选用。

A.T13钢B.30钢C.T8钢D.10钢4．05-15号优质碳素结构钢一般涂上色，便于和其它材料区分。

数控基础试题及答案一、单项选择题（每题2分，共10分）1. 数控机床的控制精度主要取决于（）。

A. 机床的刚性B. 机床的精度C. 伺服系统的精度D. 刀具的精度答案：C2. 数控编程中，G代码用于（）。

A. 表示刀具半径补偿B. 表示固定循环C. 表示机床坐标系D. 表示程序段结束答案：C3. 在数控车床上，刀具沿Z轴移动的指令是（）。

A. G00B. G01C. G02D. G03答案：B4. 数控机床的伺服系统通常包括（）。

A. 驱动器和电机B. 传感器和控制器C. 控制器和电机D. 驱动器和传感器答案：A5. 数控机床的刀具补偿功能主要用于（）。

A. 调整刀具长度B. 调整刀具半径C. 调整刀具角度D. 调整刀具位置答案：B二、多项选择题（每题3分，共15分）1. 数控机床的主要组成部分包括（）。

A. 床身B. 数控系统C. 伺服系统D. 刀具库答案：ABC2. 数控编程中，以下哪些是常用的编程指令（）。

A. G代码B. M代码C. T代码D. S代码答案：ABC3. 数控机床的加工精度受哪些因素影响（）。

A. 机床的刚性B. 刀具的磨损C. 机床的热变形D. 操作者的技术水平答案：ABC4. 数控机床的伺服系统的作用是（）。

A. 驱动机床运动B. 控制机床速度C. 保证加工精度D. 监测机床状态答案：ABC5. 数控机床的刀具补偿功能可以用于（）。

A. 补偿刀具磨损B. 补偿刀具长度C. 补偿刀具半径D. 补偿刀具角度答案：ABC三、判断题（每题1分，共10分）1. 数控机床的控制精度只与伺服系统的精度有关。

（）答案：×2. 数控编程中，G代码和M代码都可以表示机床的固定循环。

（）答案：×3. 在数控车床上，G00指令用于快速定位。

（）答案：√4. 数控机床的伺服系统不包括传感器。

（）答案：×5. 数控机床的刀具补偿功能不能用于调整刀具长度。

（）答案：×6. 数控机床的加工精度只与机床的刚性有关。

《数控加工技术基础》试卷年级 专业 层次 科注意事项：1.满分100分。

要求卷面整洁、字迹工整、无错别字。

2.考生必须将“学生姓名”和“学号”完整、准确、清楚地填写在试卷规定的地方，否则视为废卷。

3.考生必须在签到表上签到，否则若出现遗漏，后果自负。

（1）－(20)题，每小题1分，共20分。

下列各题A)、B)、C)、D)四个选项中，只有一个选项是正确的，请将正确选项字母编号填在括号内。

（1）沿刀具前进方向观察，刀具偏在工件轮廓的左边是 指令。

A ）G40 B ）G41 C ）G42 D ）G43（2）工件在两顶尖间装夹时，可限制 自由度。

A ）四个 B ）五个 C ）五个 D ）三个（3）确定数控机床坐标轴时，一般应先确定 。

A ）X 轴 B ）Y 轴 C ）Z 轴 D ）A 轴（4）G90 G28 X10.0 Y20.0 Z30.0；中，X10.0、Y20.0、Z30.0表示 。

A ）刀具经过之中间点坐标值 B ）刀具移动距离 C ）刀具在各轴之移动分量 D ）机械坐标值 （5）G02 X20 Y20 R-10 F100；所加工的一般是 。

A ）整圆 B ）半圆 C ）夹角〈=180°的圆弧 D ）180°〈夹角〈360°的圆弧 （6）下列G 指令中 是非模态指令。

A ）G00 B ）G01 C ）G03 D ）G04（7）G17、G18、G19指令可用来选择 的平面。

A ）曲线插补 B ）直线插补一、选择题：C）刀具半径补偿 D）刀具长度补偿（8）数控机床自动选择刀具中任意选择的方法是采用来选刀换刀。

A）刀具编码 B）刀座编码C）顺序选择原理 D）计算机跟踪记忆（9）数控机床加工依赖于各种。

A）位置数据 B）模拟量信息C）准备功能 D）数字化信息（10）数控机床的核心是。

A）伺服系统 B）数控系统C）反馈系统 D）传动系统（11）数控机床的主机（机械部件）包括：床身、主轴箱、刀架、尾座和。

数控加工工艺习题库（附参考答案）一、单选题（共50题，每题1分，共50分）1、加工阶梯轴时，某一工序为专用铳、钻，铳床上用两把刀具同时铳左右两端面，然后同时钻两中心孔，此工序可划分为几个工步（）A、1Bs不能确定C、4D、2正确答案：D2、车床导轨在水平面内与主轴线不平行，会使车削后的圆产生（）。

A、圆柱度误差B、位置误差C、圆度误差D、尺寸误差正确答案：A3、用钻床夹具，决定被加工孔直径的是（）。

A、刀具B、衬套C、钻模板D、定位元件正确答案：A4、镇床上镇孔时主轴有角度摆动，锋出的孔将呈现（）。

A、双面孔B^圆孔C、圆锥孔D、椭圆孔正确答案：C5、车削的特点是（）。

A、等面积、断续切削B、等面积连续切削C、变面积、断续切削正确答案：B6、粗车碳钢工件时，刀具的磨损部位主要发生在（）。

A、前刀面B、后刀面C N副后面D、前、后刀面正确答案：B7、为消除一般机床主轴箱体铸件的内应力，应采用（）。

A、表面热处理B、调质C、时效D、正火正确答案：C8、机床夹具必不可少的组成部分有（）。

A、装料装置B、定位元件及定位装置C、分度装置D、卸料装置正确答案：B9、在正交平面P。

中测量的角度有（）。

A、副偏角B、刃倾角C、前角D、主偏角正确答案：C10、在机械加工中，完成一个工件的一道工序所需的时间，称为（）。

A、劳动时间B、服务时间C、基本时间正确答案：B11、下列刀具材料中，综合性能最好，适宜制造形状复杂的机动刀具的材料是（）A、硬质合金B、高速钢C、合金工具钢D、碳素工具钢正确答案：B12、下面方法能经济的达到IT7精度，Ra为0.81.6的是（）A、钻一钱;B、钻一扩一钱；C、钻一扩一粗钱一精锐；D、钻一扩;正确答案：A13、在车床上用两顶尖装夹车削光轴，加工后检验发现鼓形误差（中间大，两头小），其最大可能的原因是（）。

A、刀架刚度不足B、两顶尖刚度不足C、车床主轴刚度不足D、工件刚度不足正确答案：D14、7级精度不淬硬齿面的齿轮加工方案可以是：（）方案。

数控加工练习题数控加工练习题数控加工是现代制造业中不可或缺的一环，通过计算机数控系统对机床进行控制，实现对工件的精确加工。

为了提高数控加工的技能和水平，练习题是必不可少的。

本文将介绍一些常见的数控加工练习题，帮助读者更好地掌握这一技术。

一、编程练习题1. 在X轴上进行直线插补，起点坐标为（0，0），终点坐标为（100，0），速度为200mm/min。

请编写相应的G代码。

2. 在XY平面上进行圆弧插补，起点坐标为（0，0），终点坐标为（100，0），圆心坐标为（50，50），速度为300mm/min。

请编写相应的G代码。

3. 在X轴上进行螺旋插补，起点坐标为（0，0），终点坐标为（100，0），螺旋圈数为2，速度为150mm/min。

请编写相应的G代码。

二、加工练习题1. 给定一块长方形工件，长为200mm，宽为100mm，要求在其上加工一个直径为20mm的圆孔，圆孔的中心位于工件的（100，50）处。

请编写相应的G 代码，并进行加工。

2. 给定一块圆形工件，直径为150mm，要求在其上加工一个半径为50mm的圆形凹槽，凹槽的中心位于工件的圆心。

请编写相应的G代码，并进行加工。

3. 给定一块正方形工件，边长为80mm，要求在其上加工一个边长为40mm的正方形孔，孔的中心位于工件的正中心。

请编写相应的G代码，并进行加工。

三、编程调试题1. 编写一个程序，在数控机床上加工一个五角星图案。

五角星的外接圆直径为100mm，五角星的每个角的内角为108度。

请编写相应的G代码，并进行加工。

2. 编写一个程序，在数控机床上加工一个螺旋形状。

螺旋的起始半径为20mm，每圈半径增加10mm，螺旋的总高度为100mm。

请编写相应的G代码，并进行加工。

3. 编写一个程序，在数控机床上加工一个球形工件。

球的直径为50mm。

请编写相应的G代码，并进行加工。

通过以上练习题，读者可以巩固数控加工的基本知识和技能，提高编程和调试的能力。

数控基础试题及答案一、单选题（每题2分，共20分）1. 数控机床的英文缩写是：A. NCB. CNCC. DMCD. SCM答案：B2. 数控编程中，G代码是用来表示：A. 准备功能B. 辅助功能C. 程序段D. 主轴转速答案：A3. 在数控加工中，刀具半径补偿的作用是：A. 改变切削速度B. 改变切削深度C. 修正刀具半径D. 修正刀具长度答案：C4. 数控机床的伺服系统主要功能是：A. 驱动机床运动B. 控制机床温度C. 监测机床状态D. 调节切削参数答案：A5. 数控机床中，刀具库的作用是：A. 存储刀具B. 快速更换刀具C. 调整刀具位置D. 测量刀具尺寸答案：B6. 以下哪个不是数控机床的组成部分：A. 控制系统B. 伺服系统C. 液压系统D. 刀具库答案：C7. 数控机床的坐标系中，Z轴的方向是：A. 垂直向下B. 垂直向上C. 水平向左D. 水平向右答案：B8. 在数控编程中，M代码用来表示：A. 移动指令B. 切削指令C. 辅助功能D. 主轴转速答案：C9. 数控机床的加工精度主要取决于：A. 机床结构B. 刀具材料C. 控制系统D. 操作人员答案：A10. 数控机床的加工速度主要取决于：A. 主轴转速B. 刀具直径C. 切削深度D. 机床刚性答案：A二、多选题（每题3分，共15分）1. 数控机床的优点包括：A. 加工精度高B. 生产效率高C. 操作复杂D. 灵活性好答案：ABD2. 数控编程的步骤包括：A. 工艺分析B. 编写程序C. 调试程序D. 生产加工答案：ABCD3. 数控机床的伺服系统的作用包括：A. 驱动机床运动B. 调节主轴转速C. 监测机床状态D. 调节切削参数答案：AB4. 数控机床的坐标系中，X轴的方向可以是：A. 垂直向下B. 水平向右C. 水平向左D. 垂直向上答案：BC5. 数控机床的刀具库的作用包括：A. 存储刀具B. 快速更换刀具C. 调整刀具位置D. 测量刀具尺寸答案：AB三、判断题（每题1分，共10分）1. 数控机床的G代码是用来表示移动指令的。

7、普通螺纹的牙型角为。

8、常用联轴器根据构造分为：、和。

9、压印在三角带表面“A2500”中“A”表示，2500表示。

载能力也越。

10、对于相同齿数的齿轮，模数越大，则齿轮的几何尺寸就，齿型，因此承载能力就___________。

11、对于渐开线齿轮，通常所说的压力角是指上的压力角，该压力角已标准化，规定用α表示, 且α= 。

二、选择题（只有一个答案正确的，请把正确的答案代号填入题中括号内，每题2分共30分）1、金属材料在静载荷作用下抵抗变形和破坏的能力称为金属材料的（）。

A．强度 B. 塑性 C. 硬度 D. 韧性 E. 疲劳强度2、为了保证飞机的安全，当飞机达到设计允许的使用时间（如10000h）后，必须强行退役，这是考虑到材料的（）。

A．强度 B. 塑性 C. 疲劳强度 D. 韧性3、对于经过淬火+低温回火处理的刀具，如锉刀，其硬度应当采用（）指标来表示。

A．HBW B. HBS C. HV D. HRC4、（）钢用于制造刀刃细薄的低速切削刀具，如丝锥、板牙等。

A．CrWMn B. T12A C. W18Cr4V D. 9SiCr5、制作板弹簧钢用（）钢。

A．65 B. 45 C. 30 D. 206、高碳钢或高合金钢要采用（）处理。

A．低温退火 B. 去应力退火 C. 完全退火 D. 球化退化7、要求高硬度的零件，淬火后需要（）回火。

A．高温 B. 中温 C. 低温8、用20钢制造的小轴，提高硬度，改善切削加工性能的预备热处理采用（） A．正火 B. 退火 C. 淬火 D. 回火9、增大阶梯轴圆角半径的主要目的是（）。

A．使零件的轴向定位可靠 B 使轴加工方便C 降低应力集中，提高轴的疲劳强度D 外形美观10、半圆键连接的主要优点是（）。

A．对轴的削弱部大 B 键槽的应力集中小C 能传递较大转矩D 适用于锥形轴头与轮毂的连接11、当两个被连接件之一太厚，且需经常装拆时，宜采用（）。

A．螺钉连接 B 普通螺栓连接C．紧定螺钉连接 D 双头螺柱连接12、汽车、拖拉机等机械设备的润滑，宜选用（）。

数控加工实用基础练习题1、比较数控机床与普通机床加工的过程，有什么区别？2、数控系统主要组成部分有哪些？3、说说NC与CNC的区别。

4、什么是插补？试由直线的逐点比较工作节拍说明其插补过程。

5、试区别一下手工编程和自动编程的过程以及适用场合。

6、数控机床常用的程序输入方法有哪些？7、数控加工机床按加工控制路线应分为哪几类？其控制过程有何不同？8、数控加工机床按使用的进给伺服系统不同应分为哪几类？哪类的控制质量高，为什么？9、简要说明数控机床坐标轴的确定原则。

10、数控车床、数控铣床的机械原点和参考点之间的关系各如何？11、绝对值编程和增量值编程有什么区别？12、数控加工工艺处理的内容有哪些？13、数控加工的工序可有哪几种划分方法？14、对刀点、换刀点指的是什么？一般应如何设置？常用刀具的刀位点怎么规定？15、加工路线的确定应遵循哪些主要原则？（2）尽量减少进、退刀时间和其它辅助时间，尽量使加工路线最短。

（3）进、退刀位置应选在不大重要的位置，并且使刀具尽量沿切线方向进、退刀，避免采用法向进、退刀和进给中途停顿而产生刀痕。

16、槽形铣削有哪些方法？答：（1）对于通槽采用行切法来回铣切；（2）封闭凹槽则为先用行切法，最后用环切法一刀光整轮廓表面；（3）对于带有形状凸起的岛屿的封闭凹槽，则以保证每次走刀路线与轮廓的交点数不超过两个为原则，将岛屿两侧视为两个内槽分别进行切削，最后用环切方式对整个槽形内外轮廓精切一刀。

17、什么是两维半坐标加工和三坐标加工？分别用于什么加工场合？答：1）两维半坐标加工是指任意两轴联动插补，第三轴作单独的周期性进刀的“两维半”联动加工方法；三坐标加工是指三坐标联动插补进行加工。

2）对于曲率变化不大表面加工则用两维半坐标；对于曲率变化大及精度要求高的粗、精加工中常用三坐标加工.18、说说常用立铣刀具参数的确定原则。

答：(1) 精修刀具半径r应小于零件内轮廓面的最小转角半径r ，一般取r =（0.8～0.9）r；(2) 零件的加工高度H =（1/4～1/6）r，以保证刀具有足够的刚度；(3) 对深槽孔，选取l = H+（5～10）mm。
