Protel99SE常用元件的电气图形符号和封装形式
- 格式:doc
- 大小:18.50 KB
- 文档页数:2
宝典Protel99SE中常用元件的原理图符号名及PCB封装对
照表
Protel99SE中常用元件的原理图符号名及PCB封装对照表
原理图符号名 PCB封装
普通贴装(SMT) 电阻 RES1 AXIAL0.3 RW10 0805 电位器
POT1 VR4 (VR1)
小电容 CAP RAD0.1 CC4 0805 电解电容
ELECTR01 RB.2/.4 CD8 1005 二极管 DIODE DIODE0.4 DW5 0805 发光二极管光电二极管 LED LED 0603 稳压二极管
PHOTO GJ1
ZENER
PNP三极管 PNP TO-92A(TO-22LB2
0) NPN三极管 NPN
变压器 TRANS
晶振 CRYSAL XTAL1
保险丝 FUSE FUSE
按键 SW-PB T1
开关 SW-SPST
接插件(头) *HEADER SIP*(单列) 接插件(座) CON*
单列直插(IC) PIN SIP*
双列直插(IC) PC* DIP* ILEAD*
电池 BATTERY POLAR0.6 蜂鸣器 BELL
整流堆 BRIDGE1
七段数码管 DPY-7-SEG
电感 INDUCTOR L5 灯 LAMP
麦克风 MIC
集成运放 OPAMP DIP* 光电耦合 OPTOISO1 DIP* 单向可控硅 SCR TO-92A 双向可控硅
TRIAC
喇叭 SPEAKER
三端集成稳压 VOLTREG TO126B
(TO-220 )
继电器 RELAY-SPST J1。

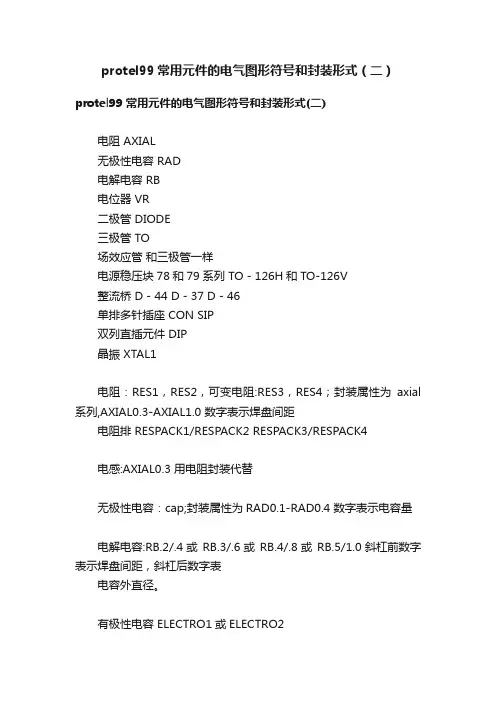

protel99常用元件的电气图形符号和封装形式(二)protel99常用元件的电气图形符号和封装形式(二)电阻 AXIAL无极性电容 RAD电解电容 RB电位器 VR二极管 DIODE三极管 TO场效应管和三极管一样电源稳压块78和79系列 TO-126H和TO-126V整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,可变电阻:RES3,RES4;封装属性为axial 系列,AXIAL0.3-AXIAL1.0 数字表示焊盘间距电阻排 RESPACK1/RESPACK2 RESPACK3/RESPACK4电感:AXIAL0.3 用电阻封装代替无极性电容:cap;封装属性为RAD0.1-RAD0.4 数字表示电容量电解电容:RB.2/.4或RB.3/.6或RB.4/.8或RB.5/1.0斜杠前数字表示焊盘间距,斜杠后数字表电容外直径。
有极性电容 ELECTRO1或ELECTRO2电位器:pot1,pot2;封装属性为VR1- VR5 数字表示管脚形状二极管:封装属性为DIODE0.4-DIODE0.7 数字表示焊盘间距,一般用DIODE0.4三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)TO-92A管脚为三角形,TO-92B管脚为直线形。
电源稳压块有78和79系列:常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)集成块:DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8继电器 RELAY-DPDT/ RELAY-DPST RELAY-SPDT/ RELAY-SPST发光二极管 LED光电管 PHOTO电桥(整流桥)FLY-4或FLY4 4表示管脚数电池: D系列 D-37 或D-38贴片电阻:0603表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE。
protel99常用元件的电气图形符号和封装形式已有35 次阅读2009-12-25 22:11protel99常用元件的电气图形符号和封装形式1.电阻原理图中常用的名称为RES1-RES4;引脚封装形式:AXIAL系列从AXIAL-0.3到AXIAL-1.0,后缀数字代表两焊盘的间距,单位为Kmil. 2.电容原理图中常用的名称为CAP(无极性电容)、ELECTRO(有极性电容);引脚封装形式:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2;引脚封装形式:VR-1到VR-5.4.二极管原理图中常用的名称为DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)DUIDE TUNNEL(隧道二极管)DIODE VARCTOR(变容二极管)ZENER1~3(稳压二极管)5.引脚封装形式:DIODE0.4和DIODE 0.7;引脚封装形式:无极性电容6.三极管原理图中常用的名称为NPN,NPN1和PNP,PNP1;引脚封装形式TO18、TO92A(普通三极管)TO220H(大功率三极管)TO3(大功率达林顿管)7.场效应管原理图中常用的名称为JFET N(N沟道结型场效应管),JFET P(P沟道结型场效应管)MOSFET N(N沟道增强型管)MOSFET P(P沟道增强型管)引脚封装形式与三极管同。
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2,引脚封装形式为D系列,如D-44,D-37,D-46等。
9.单排多针插座原理图中常用的名称为CON系列,从CON1到CON60,引脚封装形式为SIP系列,从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同,引脚封装形式DIP系列。
11.串并口类原理图中常用的名称为DB系列,引脚封装形式为DB和MD系列。

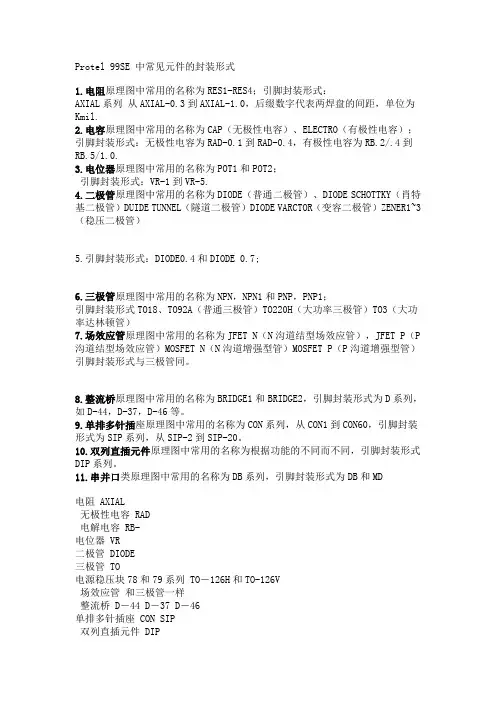

Protel 99SE 中常见元件的封装形式1.电阻原理图中常用的名称为RES1-RES4;引脚封装形式:AXIAL系列从AXIAL-0.3到AXIAL-1.0,后缀数字代表两焊盘的间距,单位为Kmil.2.电容原理图中常用的名称为CAP(无极性电容)、ELECTRO(有极性电容);引脚封装形式:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2;引脚封装形式:VR-1到VR-5.4.二极管原理图中常用的名称为DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)DUIDE TUNNEL(隧道二极管)DIODE VARCTOR(变容二极管)ZENER1~3(稳压二极管)5.引脚封装形式:DIODE0.4和DIODE 0.7;6.三极管原理图中常用的名称为NPN,NPN1和PNP,PNP1;引脚封装形式TO18、TO92A(普通三极管)TO220H(大功率三极管)TO3(大功率达林顿管)7.场效应管原理图中常用的名称为JFET N(N沟道结型场效应管),JFET P(P 沟道结型场效应管)MOSFET N(N沟道增强型管)MOSFET P(P沟道增强型管)引脚封装形式与三极管同。
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2,引脚封装形式为D系列,如D-44,D-37,D-46等。
9.单排多针插座原理图中常用的名称为CON系列,从CON1到CON60,引脚封装形式为SIP系列,从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同,引脚封装形式DIP系列。
11.串并口类原理图中常用的名称为DB系列,引脚封装形式为DB和MD电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻:AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4 瓷片电容:RAD0.1-RAD0.3。
1. 标准电阻:封装:AXIAL0.3到AXIAL1.0 晶振原理图CRYSTAL
两端口可变电阻:封装:AXIAL-0.3到AXIAL-1.0
三端口可变电阻:封装:VR1-VR5
2.电容:封装:无极性电容为RAD0.1到RAD0.4,有极性电容为RB.2/.4到RB.5/1.0.
3.二极管:封装:DIODE0.4和DIODE 0.7;(上面已经说了,注意做PCB 时别忘了将封装DIODE的端口改为A、K)
4.三极管:引脚封装:TO18、TO92A(普通三极管)TO220H(大功率三极管)TO3(大功率达林顿管)以上的封装为三角形结构。
T0-226为直线形(9012、9013等),我们常用,所以一般三极管都采用TO-126啦!
5、效应管:引脚封装形式与三极管同。
6、电感:、INDUCTOR1 封装:1005(2)
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2,引脚封装形式为D系列,如D-44,D-37,D-46等。
9.单排多针插座原理图中常用的名称为CON系列,封装:为SIP系列。
10.双列直插元件引脚封装:DIP、、系列如:40管脚的单片机封装为DIP40。
11.串并口类原理图中常用的名称为DB系列,引脚封装形式为DB和MD系列。
12、晶体振荡器:CRYSTAL;封装:XTAL1
13、发光二极管:LED;封装可以才用电容的封装。
(RAD0.1-0.4)
14、发光数码管:DPY;至于封装嘛,建议自己做!(DIP8)
15、拨动开关:SW DIP;封装就需要自己量一下管脚距离来做!(SIP3)
16、按键开关:SW-PB:封装同上,也需要自己做。
(DIP4)。
protel99se一般元件封装形式元件名称/元件所属SCH库/元件封装/元件所属PCB库/RES1/RES2(电阻)Miscellaneous Devices.ddbAXIAL0.3---AXIAL1.00603,0805,1206Advpcb.DdbCAP(电容)Miscellaneous Devices.ddbRAD0.1----RAD0.40603,0805,1206Advpcb.DdbELECTRO1/ELECTRO2(电解电容)Miscellaneous Devices.ddbRB.2/.4----RB.5/1.0Advpcb.DdbPOT1/POT2(电位器)Miscellaneous Devices.ddbVR1----VR5Advpcb.DdbDIODE(二极管)Miscellaneous Devices.ddbDIODE0.4/DIODE0.7Advpcb.DdbNPN /PNP(三极管)Miscellaneous Devices.ddbTO-3,TO-5,TO-18,TO-92A等Advpcb.Ddb电源稳压块(78和79系列)Protel DOSSchematic Libraries.ddbTO-126,TO-220Advpcb.DdbTO-220International Rectifiers.ddbBRIDGE1/BRIDGE2(整流桥)Miscellaneous Devices.ddbD-37,D-44,D-46等International Rectifiers.ddbCON(单排插针座) Miscellaneous Devices.ddbSIP系列Advpcb.DdbDB(双排插针座) Miscellaneous Devices.ddbDB系列Advpcb.Ddb双列直插元件(常见的集成电路芯片)DIP系列Advpcb.Ddbprotel99常用元件的电气图形符号和封装形式:1. 标准电阻:RES1、RES2;封装:AXIAL-0.3到AXIAL-1.0两端口可变电阻:RES3、RES4;封装:AXIAL-0.3到AXIAL-1.0三端口可变电阻:RESISTOR TAPPED,POT1,POT2;封装:VR1-VR52.电容:CAP(无极性电容)、ELECTRO1或ELECTRO2(极性电容)、可变电容CAPVAR 封装:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.0.3.二极管:DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)、DUIDE TUNNEL (隧道二极管)DIODE VARCTOR(变容二极管)ZENER1~3(稳压二极管)封装:DIODE0.4和DIODE 0.7;(上面已经说了,注意做PCB时别忘了将封装DIODE的端口改为A、K)4.三极管:NPN,NPN1和PNP,PNP1;引脚封装:TO18、TO92A(普通三极管)TO220H (大功率三极管)TO3(大功率达林顿管)以上的封装为三角形结构。

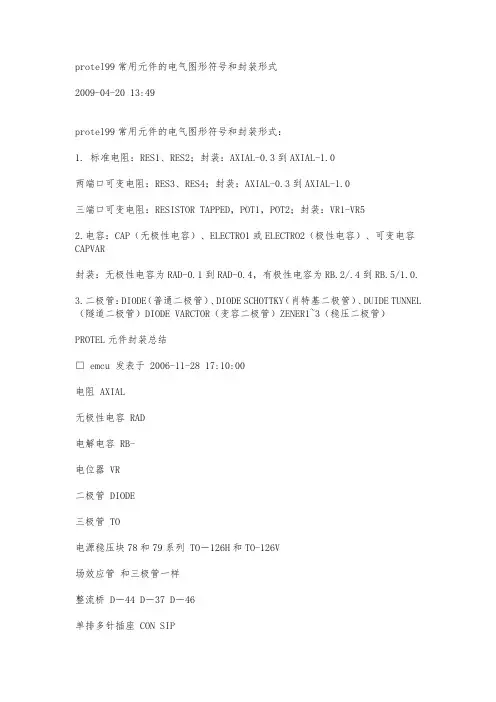

protel99常用元件的电气图形符号和封装形式2009-04-20 13:49protel99常用元件的电气图形符号和封装形式:1. 标准电阻:RES1、RES2;封装:AXIAL-0.3到AXIAL-1.0两端口可变电阻:RES3、RES4;封装:AXIAL-0.3到AXIAL-1.0三端口可变电阻:RESISTOR TAPPED,POT1,POT2;封装:VR1-VR52.电容:CAP(无极性电容)、ELECTRO1或ELECTRO2(极性电容)、可变电容CAPVAR封装:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.0.3.二极管:DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)、DUIDE TUNNEL (隧道二极管)DIODE VARCTOR(变容二极管)ZENER1~3(稳压二极管)PROTEL元件封装总结□ emcu 发表于 2006-11-28 17:10:00电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻:AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3。

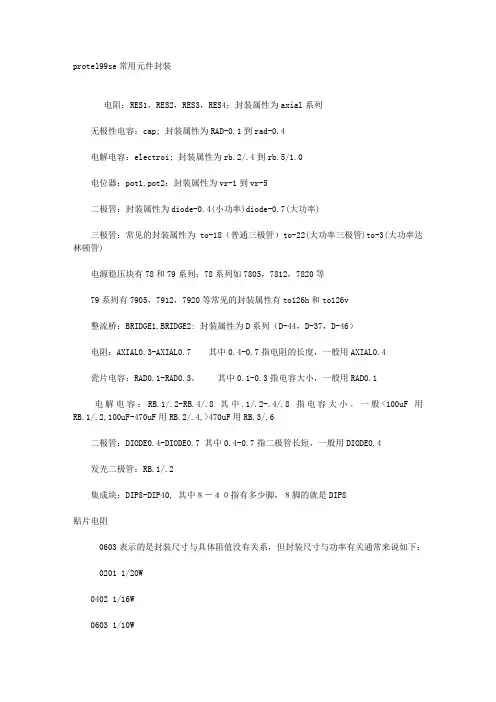

protel99se常用元件封装电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap; 封装属性为RAD-0.1到rad-0.4电解电容:electroi; 封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻:AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3。
其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
protel99se一般元件封装形式元件名称/元件所属SCH库/元件封装/元件所属PCB库/RES1/RES2(电阻)Miscellaneous Devices.ddbAXIAL0.3---AXIAL1.00603,0805,1206Advpcb.DdbCAP(电容)Miscellaneous Devices.ddbRAD0.1----RAD0.40603,0805,1206Advpcb.DdbELECTRO1/ELECTRO2(电解电容)Miscellaneous Devices.ddbRB.2/.4----RB.5/1.0Advpcb.DdbPOT1/POT2(电位器)Miscellaneous Devices.ddbVR1----VR5Advpcb.DdbDIODE(二极管)Miscellaneous Devices.ddbDIODE0.4/DIODE0.7Advpcb.DdbNPN /PNP(三极管)Miscellaneous Devices.ddbTO-3,TO-5,TO-18,TO-92A等Advpcb.Ddb电源稳压块(78和79系列)Protel DOSSchematic Libraries.ddbTO-126,TO-220Advpcb.DdbTO-220International Rectifiers.ddbBRIDGE1/BRIDGE2(整流桥)Miscellaneous Devices.ddbD-37,D-44,D-46等International Rectifiers.ddbCON(单排插针座) Miscellaneous Devices.ddbSIP系列Advpcb.DdbDB(双排插针座) Miscellaneous Devices.ddbDB系列Advpcb.Ddb双列直插元件(常见的集成电路芯片)DIP系列Advpcb.Ddbprotel99常用元件的电气图形符号和封装形式:1. 标准电阻:RES1、RES2;封装:AXIAL-0.3到AXIAL-1.0两端口可变电阻:RES3、RES4;封装:AXIAL-0.3到AXIAL-1.0三端口可变电阻:RESISTOR TAPPED,POT1,POT2;封装:VR1-VR52.电容:CAP(无极性电容)、ELECTRO1或ELECTRO2(极性电容)、可变电容CAPVAR 封装:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.0.3.二极管:DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)、DUIDE TUNNEL (隧道二极管)DIODE VARCTOR(变容二极管)ZENER1~3(稳压二极管)封装:DIODE0.4和DIODE 0.7;(上面已经说了,注意做PCB时别忘了将封装DIODE的端口改为A、K)4.三极管:NPN,NPN1和PNP,PNP1;引脚封装:TO18、TO92A(普通三极管)TO220H (大功率三极管)TO3(大功率达林顿管)以上的封装为三角形结构。
protel99常用元件的电气图形符号和封装形式:1. 标准电阻:RES1、RES2;封装:AXIAL-0.3到AXIAL-1.0两端口可变电阻:RES3、RES4;封装:AXIAL-0.3到AXIAL-1.0三端口可变电阻:RESISTOR TAPPED,POT1,POT2;封装:VR1-VR52.电容:CAP(无极性电容)、ELECTRO1或ELECTRO2(极性电容)、可变电容CAPVAR封装:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.0.3.二极管:DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)、DUIDE TUNNEL(隧道二极管)DIODE VARCTOR(变容二极管)ZENER1~3(稳压二极管)封装:DIODE0.4和DIODE 0.7;(上面已经说了,注意做PCB时别忘了将封装DIODE的端口改为A、K)4.三极管:NPN,NPN1和PNP,PNP1;引脚封装:TO18、TO92A(普通三极管)TO220H(大功率三极管)TO3(大功率达林顿管)以上的封装为三角形结构。
T0-226为直线形,我们常用的9013、9014管脚排列是直线型的,所以一般三极管都采用TO-126啦!5、效应管:JFETN(N沟道结型场效应管),JFETP(P沟道结型场效应管)MOSFETN(N沟道增强型管)MOSFETP(P沟道增强型管)引脚封装形式与三极管同。
6、电感:INDUCTOR、INDUCTOR1、INDUCTOR2(普通电感),INDUCTOR VAR、INDUCTOR3、INDUCTOR4(可变电感)8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2,引脚封装形式为D系列,如D-44,D-37,D-46等。
9.单排多针插座原理图中常用的名称为CON系列,从CON1到CON60,引脚封装形式为SIP系列,从SIP-2到SIP-20。
protel99常用元件的电气图形符号和封装形式protel99常用元件的电气图形符号和封装形式1.电阻原理图中常用的名称为RES1-RES4;引脚封装形式:AXIAL系列从AXIAL-0.3到AXIAL-1.0,后缀数字代表两焊盘的间距,单位为Kmil.2.电容原理图中常用的名称为CAP(无极性电容)、ELECTRO(有极性电容);引脚封装形式:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2;引脚封装形式:VR-1到VR-5.4.二极管原理图中常用的名称为DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)DUIDE TUNNEL(隧道二极管)DIODE VARCTOR(变容二极管)ZENER1~3(稳压二极管)5.引脚封装形式:DIODE0.4和DIODE 0.7;引脚封装形式:无极性电容6.三极管原理图中常用的名称为NPN,NPN1和PNP,PNP1;引脚封装形式TO18、TO92A(普通三极管)TO220H(大功率三极管)TO3(大功率达林顿管)7.场效应管原理图中常用的名称为JFET N(N沟道结型场效应管),JFET P(P沟道结型场效应管)MOSFET N(N沟道增强型管)MOSFET P(P沟道增强型管)引脚封装形式与三极管同。
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2,引脚封装形式为D系列,如D-44,D-37,D-46等。
9.单排多针插座原理图中常用的名称为CON系列,从CON1到CON60,引脚封装形式为SIP系列,从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同,引脚封装形式DIP系列。
11.串并口类原理图中常用的名称为DB系列,引脚封装形式为DB和MD系列。
零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
protel99常用元件的电气图形符号和封装形式2009-04-20 13:49protel99常用元件的电气图形符号和封装形式:1. 标准电阻:RES1、RES2;封装:AXIAL-0.3到AXIAL-1.0两端口可变电阻:RES3、RES4;封装:AXIAL-0.3到AXIAL-1.0三端口可变电阻:RESISTOR TAPPED,POT1,POT2;封装:VR1-VR52.电容:CAP(无极性电容)、ELECTRO1或ELECTRO2(极性电容)、可变电容CAPVAR封装:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.0.3.二极管:DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)、DUIDE TUNNEL (隧道二极管)DIODE VARCTOR(变容二极管)ZENER1~3(稳压二极管)PROTEL元件封装总结□ emcu 发表于 2006-11-28 17:10:00电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻:AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3。
Protel99常用元件的电气图形符号、名称和封装形式一、电阻R (欧姆Ω)电阻原理图中常用的名称为:RES1、RES2(标准电阻);RES3、RES4(两端口可变电阻);RESISTOR TAPPED,POT1,POT2(三端口可变电阻)引脚封装形式:a、标准电阻和两端口可变电阻:AXIAL系列从AXIAL-0.3到AXIAL-1.0(后缀数字代表两焊盘的间距,单位为Kmil。
一般用AXIAL0.4)b、三端口可变电阻:VR1到VR5附:贴片电阻0603表示的是封装尺寸,与具体阻值没有关系。
但封装尺寸与功率有关通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5二、电容C (法F)电容原理图中常用的名称为:CAP(无极性电容);ELECTRO(有极性电容);ELECTROI(电解电容);引脚封装形式:a、无极性电容:RAD-0.1到RAD-0.4b、有极性电容:RB.2/.4到RB.5/1.0c、电解电容:RB.2/.4到RB.5/1.0d、瓷片电容:RAD-0.1到RAD-0.3其中0.1-0.3指电容大小,一般用RAD-0.1附:.1/.2-.5/1.0指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6三、电位器电位器原理图中常用的名称为POT1和POT2引脚封装形式:a、VR-1到VR-5四、二极管二极管原理图中常用的名称为:DIODE(普通二极管)、DIODE SCHOTTKY (肖特基二极管)、DIODE TUNNEL(隧道二极管)、DIODE V ARCTOR (变容二极管)、ZENER1~3(稳压二极管)引脚封装形式:a、DIODE0.4(小功率)和DIODE 0.7(大功率)。
protel 99常用元件电气符号和封装形式常用元件电气及封装三端口可变电阻:RESISTOR TAPPED,POT1,POT2;封装:VR1-VR5 2.电容:CAP、ELECTRO1或ELECTRO2、可变电容CAPV AR 封装:无极性电容为到,有极性电容为/.4到/ 1. 标准电阻:RES1、RES2;封装:到两端口可变电阻:RES3、RES4;封装:到 3.二极管:DIODE、DIODE SCHOTTKY、DUIDE TUNNELDIODE V ARCTORZENER1~3 封装:和DIODE ;4.三极管:NPN,NPN1和PNP,PNP1;引脚封装:TO18、TO92ATO220HTO3 以上的封装为三角形结构。
T0-226为直线形,我们常用的9013、9014管脚排列是直线型的,所以一般三极管都采用TO-126啦!5、效应管:JFETN,JFETPMOSFETNMOSFETP 引脚封装形式与三极管同。
6、电感:INDUCTOR、INDUCTOR1、INDUCTOR2,INDUCTOR V AR、INDUCTOR3、INDUCTOR4 8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2,引脚封装形式为D系列,如D-44,D-37,D-46等。
9.单排多针插座原理图中常用的名称为CON系列,从CON1到CON60,引脚封装形式为SIP 系列,从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同,引脚封装形式DIP系列,不如40管脚的单片机封装为DIP40。
11.串并口类原理图中常用的名称为DB系列,引脚封装形式为DB和MD系列。
12、晶体振荡器:CRYSTAL;封装:XTAL1 13、发光二极管:LED;封装可以才用电容的封装。
14、发光数码管:DPY;至于封装嘛,建议自己做!15、拨动开关:SW DIP;封装就需要自己量一下管脚距离来做!16、按键开关:SW-PB:封装同上,也需要自己做。
Protel99SE常用元件的电气图形符号和封装形式1.电阻:标准电阻:RES1、RES2 封装:AXIAL-0.3到AXIAL-1.0两端口可变电阻:RES3、RES4 封装:AXIAL-0.3到AXIAL-1.0三端口可变电阻:RESISTOR TAPPED,POT1,POT2 封装:VR1-VR52.电容:CAP(无极性电容)、ELECTOR1或ELECTOR2(极性电容)、可变电容CAPVR封装:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.03.二极管:DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)、DUIDE TUNNEL(隧道二极管)、DIODE V ARCTOR(变容二极管)、ZENER1~3(稳压二极管) 封装:DIODE0.4和DIODE0.7(做PCB时别忘了将DIODE的端口改为A、K)4.三极管:NPN、NPN1和PNP、PNP1 封装:TO18、TO92A(普通三极管),TO220H(大功率三极管),TO3(大功率达林顿管)以上的封装为三角形结构。
TO-226为直线型,我们常用的9013、9014管脚排列是直线型的,所以一般三极管都采用TO-2265.效应管:JFETN(N沟道结型场效应管),JFETP(P沟道结型场效应管),MOSFETN(N沟道增强型管) MOSFETP(P沟道增强型管)引脚封装形式与三极管相同6.电感:INDUCTOR、INDUCTOR1、INDUCTOR2(普通电感),INDUCTOR V AR、INDUCTOR3、INDUCTOR4(可变电感)7.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2,引脚封装形式为D系列,如D-44,D-37,D-46等8.单排多针插座原理图中常用的名称为CON系列,从CON1到CON60,引脚封装形式为SIP 系列,从SIP2到SIP209.双列直插元件原理图中常用的名称为根据功能的不同而不同,引脚封装形式为DIP系列,比如40管脚的单片机封装为DIP-4010.串并口类元件原理图中常用的名称为DB系列,引脚封装形式为DB和MD系列11.晶体振荡器:CRYSTAL 封装:XTAL112.发光二极管:LED,封装可以用电容的封装:RAD-0.1到RAD-0.413.发光数码管:DPY14.拨动开关:SW DIP 封装需要自己量一下管脚距离来做15.按键开关:SW-PB 封装需要自己量一下管脚距离来做16.变压器:TRANS1—TRANS5Protel99SE原理图库常用的原理图库都在protel DOS schematic Libraries.ddb里此外还有protel DOS schematic 4000 CMOS(4000序列元件)protel DOS schematic Analog digital (A/D,D\A转换元件) protel DOS schematic Comparator(比较器,如LM139之类) protel DOS schematic intel(intel的处理器和接口芯片之类)。
Protel99SE常用元件的电气图形符号和封装形式
1.电阻:
标准电阻:RES1、RES2 封装:AXIAL-0.3到AXIAL-1.0
两端口可变电阻:RES3、RES4 封装:AXIAL-0.3到AXIAL-1.0
三端口可变电阻:RESISTOR TAPPED,POT1,POT2 封装:VR1-VR5
2.电容:CAP(无极性电容)、ELECTOR1或ELECTOR2(极性电容)、可变电容CAPVR
封装:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.0
3.二极管:DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)、DUIDE TUNNEL(隧道二极管)、DIODE V ARCTOR(变容二极管)、ZENER1~3(稳压二极管) 封装:DIODE0.4和DIODE0.7(做PCB时别忘了将DIODE的端口改为A、K)
4.三极管:NPN、NPN1和PNP、PNP1 封装:TO18、TO92A(普通三极管),TO220H(大功率三极管),TO3(大功率达林顿管)
以上的封装为三角形结构。
TO-226为直线型,我们常用的9013、9014管脚排列是直线型的,所以一般三极管都采用TO-226
5.效应管:JFETN(N沟道结型场效应管),JFETP(P沟道结型场效应管),MOSFETN(N沟道增强型管) MOSFETP(P沟道增强型管)
引脚封装形式与三极管相同
6.电感:INDUCTOR、INDUCTOR1、INDUCTOR2(普通电感),INDUCTOR V AR、INDUCTOR3、INDUCTOR4(可变电感)
7.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2,引脚封装形式为D系列,如
D-44,D-37,D-46等
8.单排多针插座原理图中常用的名称为CON系列,从CON1到CON60,引脚封装形式为SIP 系列,从SIP2到SIP20
9.双列直插元件原理图中常用的名称为根据功能的不同而不同,引脚封装形式为DIP系列,比如40管脚的单片机封装为DIP-40
10.串并口类元件原理图中常用的名称为DB系列,引脚封装形式为DB和MD系列
11.晶体振荡器:CRYSTAL 封装:XTAL1
12.发光二极管:LED,封装可以用电容的封装:RAD-0.1到RAD-0.4
13.发光数码管:DPY
14.拨动开关:SW DIP 封装需要自己量一下管脚距离来做
15.按键开关:SW-PB 封装需要自己量一下管脚距离来做
16.变压器:TRANS1—TRANS5
Protel99SE原理图库
常用的原理图库都在protel DOS schematic Libraries.ddb里
此外还有protel DOS schematic 4000 CMOS(4000序列元件)protel DOS schematic Analog digital (A/D,D\A转换元件) protel DOS schematic Comparator(比较器,如LM139之类) protel DOS schematic intel(intel的处理器和接口芯片之类)。
